Фетальные мониторы General Meditech — это небольшие и легкие фетальные мониторы, которые предназначены для слежения за состоянием плода в утробе матери. Модели General Meditech обладают расширенными возможностями и высокой информативностью. В этой статье мы расскажем Вам про модельный ряд: G6B, G6B Plus, G6A, G6A Plus.

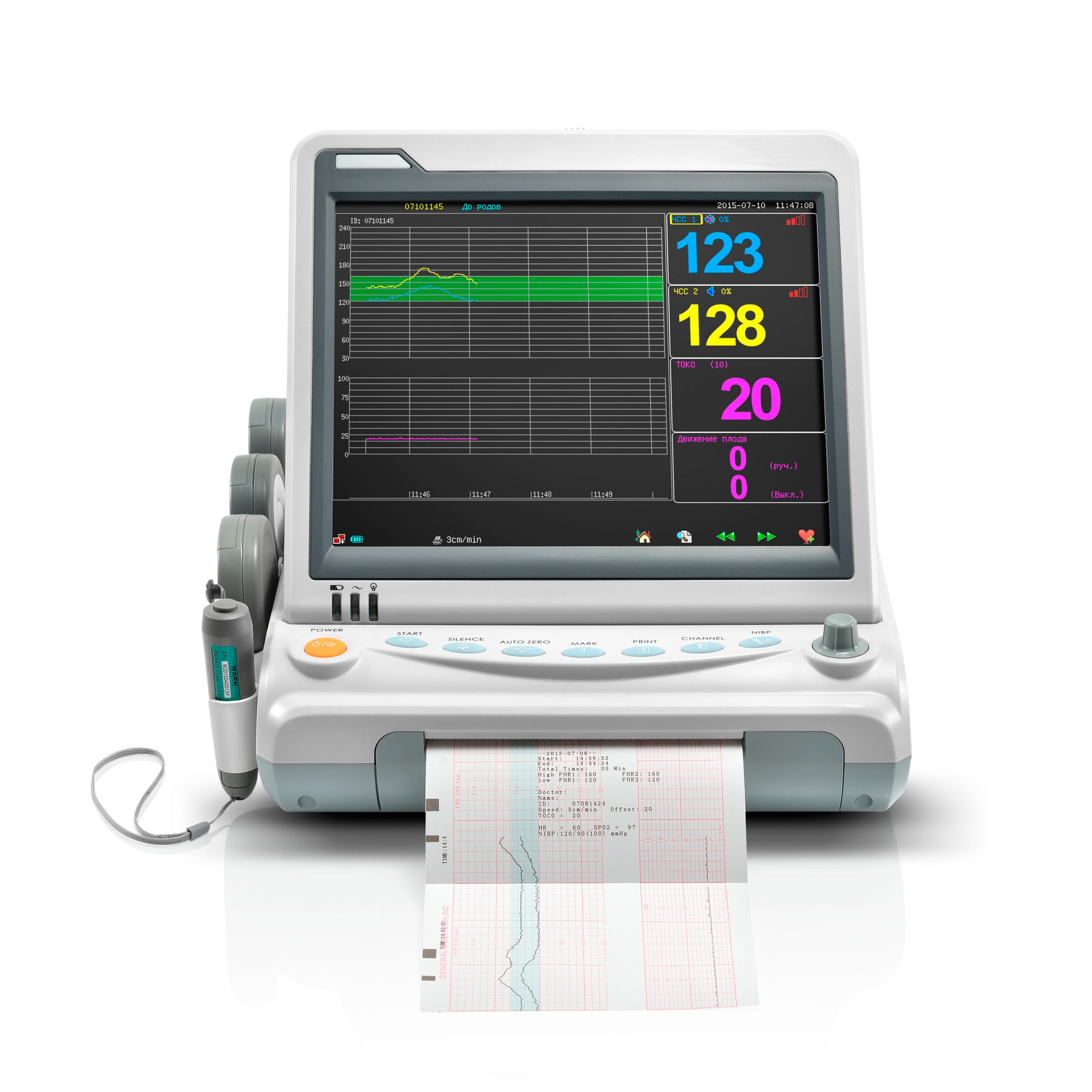

Фетальный монитор G6B

Начнем с самой популярной модели производителя — это фетальный монитор G6B. Еще его могут называть монитор матери и плода, потому что во время мониторинга происходит регистрация КТГ плода при измерении тонуса матки (кардиотокография — регистрация частоты сердечных сокращений плода и изменений тонуса матки). Два этих параметра представлены как две кривые, которые выводятся на экран и информируют врача о состоянии плода. В этом процессе важна точность мониторинга и качество анализа КТГ. Чтобы убедиться, что у модели G6B такие технические характеристики в норме, достаточно посмотреть на характеристики измерения ЧСС плода/плодов.

Технические характеристики G6B

Кроме хороших технических характеристик можно отметить и наличие удобных функций:

Что касается измерения токометрии, то есть наружный тензометрический датчик ТОСО. При диапазоне мониторинга от 0 до 100 ед. давления, разрядность мониторинга будет составлять 1 ед. давления. Установка ТОСО базы: 0, 5, 10, 15, 20 ед. давления. Есть ручной и автоматический режим обнуления.

ЭКГ матери

НИАД

Температура матери

SpO2

Дыхание измеряется при помощи технологии торакального импеданса и назальной трубки T-RESP. Это основные технические характеристики G6B Plus. Остальные такие же как у базовой модели. Следующая модель General Meditech — G6A.

Фетальный монитор G6A

Это небольшой фетальный монитор, с продуманным интерфейсом. Он предназначен для слежения за состоянием плода в утробе матери в дородовой и родовой период. Модель обладает экраном с диагональю (меньше, чем у G6B) — 10,4 дюйма. Имеет следующие технические характеристики:

Дополнительно к фетальным мониторам General Meditech

Места применения моделей General Meditech:

• в перинатальных центрах
• отделениях патологии беременных
• женских консультациях
• родильных отделениях

Свяжитесь с нами: ответим на любые вопросы по гинекологическому оборудованию. Поможем проверить текущее состояние. Проведем совместную дистанционную диагностику. Или приедем для полноценной проверки на месте.

Если остались вопросы по оборудованию General Meditech, то обращайтесь к нашим специалистам через почту или телефон. Они с удовольствием ответят на все вопросы.

Теги:

Также советуем посмотреть

Назначение

Мониторы медицинские фетальные матери и плода модели G6A Plus, G6B Plus (в дальнейшем — мониторы) предназначены для измерений и регистрации физиологических параметров жизнедеятельности пациентов:

—    электрокардиография (ЭКГ);

—    частота сердечных сокращений (ЧСС);

—    насыщение (сатурация) кислородом гемоглобина артериальной крови (БрО2);

—    частота пульса (ЧП);

—    неинвазивное артериальное давление (АД);

—    температура тела (Т°С);

—    частота дыхания (ЧД);

—    частота сердцебиения плода (ЧСБП).

Описание

Мониторы конструктивно состоят из процессорного блока со встроенным термопринтером, выполненного в виде настольного прибора, на передней панели которого размещены цветной жидкокристаллический дисплей для наблюдения за контролируемыми параметрами и органы управления, комплекта датчиков и электродов, набора кабелей пациента.

Цветной ЖК дисплей мониторов разделен на несколько секций, содержание и формат которых может меняться оператором в зависимости от того, какие функции выполняются монитором.

В мониторах предусмотрено включение звуковой и цветодинамической тревожной сигнализации при выходе измеряемых параметров за установленные оператором пределы.

В мониторах предусмотрена функция сохранения данных об измеряемых физиологических показателях пациента.

Функционально, мониторы состоят из нескольких независимых измерительных каналов (модулей).

Принцип действия модуля пульсоксиметрии основан на различном спектральном поглощении оксигемоглобина и восстановленного гемоглобина крови. Пульсирующая кровь в ткани (пальце или мочке уха) просвечивается источниками излучения в области красного и инфракрасного спектра. Полученные сигналы после соответствующей обработки преобразуются в фотоплетизмограмму, выводимую на дисплей мониторов, и позволяют определить коэффициенты модуляции световых потоков с различными длинами волн, по соотношению которых определяется насыщение кислородом гемоглобина крови (БрО2), при этом периодичность модуляции соответствует частоте пульса (ЧП).

Принцип действия модуля кардиографии основан на измерении электрического потенциала сердца с помощью электродов, расположенных на поверхности тела пациента. После соответствующей обработки электрические сигналы с электродов преобразуются в электрокардиограмму, которая выводится на дисплей мониторов, и используются для измерения ЧСС.

Принцип действия модуля измерения частоты дыхания основан на импедансном методе (изменение сопротивления тела пациента между электродами при вдохе-выдохе). Сигналы с электродов после соответствующей обработки преобразуются в кривую дыхания (респирограмму), выводимую на дисплей мониторов, и используются для измерения частоты дыхания (ЧД).

Принцип действия модуля термометрии основан на измерении сопротивления датчика температуры, который представляет собой терморезистор. Сопротивление терморезистора, зависящее от температуры тела пациента в точке нахождения датчика, измеряется с помощью электрической схемы и преобразуется в значение температуры (Т°С), отображаемое на дисплее мониторов.

Принцип действия модуля неинвазивного измерения артериального давления основан на осциллометрическом методе, при котором пульсации давления в манжете с помощью тен-зометрического датчика давления преобразуются в сигнал, который после соответствующей обработки используется для расчета величины значений систолического и диастолического давления и частоты пульса.

Принцип действия модуля измерения частоты сердцебиения плода основан на анализе отраженных от сердца плода ультразвуковых волн и расчете на основе полученных данных частоты сердцебиения плода.

Мониторы имеют в своем составе функцию токодинамического мониторирования, позволяющую регистрировать деятельность матки и движение плода.

Программное обеспечение

Мониторы медицинские фетальные матери и плода модели G6A Plus, G6B Plus, имеют встроенное программное обеспечение «Meditech G6 software», специально разработанное для решения задач управления мониторами, считывания и сохранения результатов измерений, изменения настроечных параметров прибора, просмотра памяти данных и передачи данных на внешнее устройство. Программное обеспечение (ПО) мониторов запускается в автоматическом режиме после включения прибора.

Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.

Программное обеспечение идентифицируется при включении монитора, путем вывода на экран номера версии в окне меню.

Идентификационные данные программного обеспечения приведены в Таблице 1.

* Примечание — Доступ к ПО имеют только сервисные инженеры фирмы-

производителя.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню средняя по Р 50.2.077-2014. Не требуется специальных средств защиты метрологически значимой части ПО.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится полиграфическим способом на самоклеящуюся плёнку, плёнка клеится на задней панели прибора. На титульном листе паспорта знак утверждения типа наносится методом печати.

Комплектность

1    Монитор медицинский фетальный матери и плода:

—    модель G6A Plus;

—    модель G6B Plus.

2    Принадлежности:

—    Материнская плата;

—    Плата GAA134 (ЭКГ и импедансная респирограмма);

—    Плата GAA230 (НИАД, Температура и носовая трубка дыхания);

—    Плата SpO2;

—    Преобразователь эл/питания;

—    Плата источника питания;

—    Плата кнопок/Звуковая плата;

—    Плата TOCO (ЧСС, ТОКО движение плода);

—    Воздушный насос (P05K05.6V);

—    Электромагнитный клапан;

—    Кнопка прокрутки;

—    Датчик SpO2;

—    Манжета;

—    Накожный температурный датчик;

—    Ректальный температурный датчик;

—    Кабель ЭКГ пятиэлектродный;

—    Электроды ЭКГ;

—    Удлинительный шнур датчика;

—    Ультразвуковой датчик;

—    ТОКО-датчик;

—    Отметчик шевеления плода;

—    Ремни для крепления датчиков;

—    УЗИ-гель;

—    Бумага дл принтера;

—    Заземляющий провод;

—    Кабель питания;

—    Носовая труба;

—    Футляр защитный для монитора;

—    Сумка для принадлежностей;

—    Аккумуляторные батареи;

—    Стойка стандартная с корзиной и кронштейном на колесах.

3    Эксплуатационные документы:

—    Руководство пользователя;

—    Инструкция по эксплуатации и техническому обслуживанию.

—    Методика поверки.

Поверка

осуществляется по документу МП 61989-15 «Мониторы медицинские фетальные матери и плода модели G6A Plus, G6B Plus. Методика поверки», утвержденному ЗАО «НИИМТ»

26.03.2015 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

—    установка УПКД-2 (№ 44539-10 в Госреестре СИ);

—    мера МППО-2 (№ 58137-14 в Госреестре СИ);

—    термометр цифровой ТЦ-1200 (№ 45039-10 в Госреестре СИ);

—    генератор функциональный «Диатест» (№ 31445-06 в Госреестре СИ);

—    генератор сигналов PS320 (№ 52903-13 в Госреестре СИ).

Сведения о методах измерений

«Монитор медицинский фетальный матери и плода модели G6A Plus, G6B Plus. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к мониторам медицинским фетальным матери и плода модели G6A Plus, G6B Plus

1    ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

2    ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности».

3    ГОСТ Р МЭК 60601-1-2-2014 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания».

4    ГОСТ Р МЭК 60601-2-27-2013 «Изделия медицинские электрические. Часть 2-27. Частные требования безопасности с учетом основных функциональных характеристик к электрокардиографическим мониторам».

5    ГОСТ 30324.30-2002 «Изделия медицинские электрические. Часть 2. Частные требования безопасности к приборам для автоматического контроля давления крови косвенным методом».

6    ГОСТ 30324.2.49-2012 «Изделия медицинские электрические. Часть 2-49. Частные требования безопасности к многофункциональным мониторам пациента».

7    ГОСТ ISO 9919-2011 «Изделия медицинские электрические. Частные требования безопасности и основные характеристики пульсовых оксиметров».

8    ГОСТ Р МЭК 60601-2-37-2009 «Изделия медицинские электрические. Часть 2-37. Частные требования к безопасности и основным характеристикам ультразвуковой медицинской диагностической и контрольной аппаратуры»

9    ГОСТ IEC 60601-1-8-2011 «Изделия медицинские электрические. Часть 1-8. Общие требования безопасности. Общие требования, испытания и руководящие указания по применению систем сигнализации медицинских электрических изделий и медицинских электрических систем»
