Всем привет! Здесь уже были обзоры устройств такого типа. Так что, пожалуй, дополню эту нишу еще одним приборчиком.

Основная задача девайса — обнаружить в стене (потолке и т.д.) проводку, арматуру, деревянные брусья и подобные элементы перед, допустим, сверлением, штроблением или же другими манипуляциями. Для того, чтобы не попасть или же наоборот, чтобы попасть именно в эти элементы.
Упаковка бюджетная, чехла для хранения нету

На картонной подложке краткое описание функций прибора, в ней же припрятана инструкция


Корпус устройства полностью из пластика, по бокам имеются резиновые накладки



Для работы с девайсом имеется три кнопки. Кнопка включения/отключения, кнопка выбора режимов работы, кнопка запуска сканирования. В верхней части корпуса находится углубление, которое указывает на центр искомого элемента. В более дорогих приборах для этого имеется светодиод. Питание этой штуковины осуществляется батарейкой типа 6F22 (крона).
Детектор имеет три режима сканирования.
1. Обнаружение деревянных или металлических элементов стены, на глубине до 38мм.
2. Режим сканирования металла. Обнаружение не только ферросодержащих металлов но и меди и алюминия на глубине до 76 мм.
3. Обнаружение проводки под напряжением.
Первый режим сканирования разделен еще на три, по глубине сканирования: до 1/2 дюйма; до 1 дюйма и до 1 1/2 дюйма. Переключения между режимами осуществляется поочередным нажатием кнопки Mode. Памяти последнего используемого режима нету. При включении, по умолчанию, прибор находится в первом режиме (забегая на перед — самом функциональном). Каждому режиму соответствует своя пиктограмма на дисплее. Ниже фото их отображения в порядке соответствующем описанию.

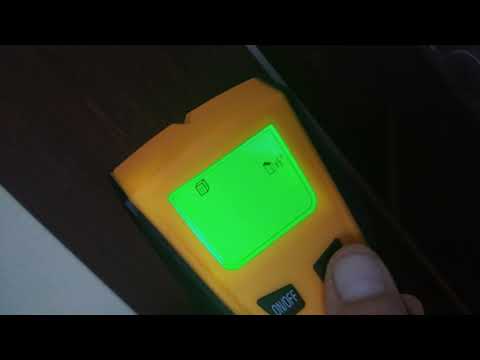

Как видно дисплей имеет приятную зеленую подсветку.
Есть еще одна пиктограмма предупреждающая о близком нахождении проводов под напряжением.

Она отображается во всех режимах, то есть, поиск проводки можно производить в любом из имеющихся режимов.
Для запуска сканирования необходимо приложить детектор к исследуемой поверхности и нажать и удерживать кнопку Scan, расположенную с боку на левой стороне корпуса. Прибор произведет калибровку. Нахождение его в этот момент желательно на том участке стены, где заведомо известно отсутствие проводки или других искомых элементов. В противном случае прибор исключит их из поиска и не будет на них реагировать. Поэтому для более точных результатов лучше производить калибровку в нескольких местах. То есть откалибровали, поискали, сделали отметки и по новой, но с калибровкой в другом месте.
При поиске, на дисплее, отображается шкала приближенности к элементу, чем ближе тем больше делений появляется на ней, вплоть до полного заполнения при обнаружении центра элемента, этот момент сопровождается звуковым сигналом.
Наиболее удобным является первый режим сканирования. При обнаружении скрытого элемента, помимо основной шкалы, появляются дополнительные стрелочки, указывающие направление, в котором необходимо смещать прибор. На изображении деревянный брусок за листом гипсокартона. Интересен факт, что прибор может определить тот же брусок за листом OSB. То есть, при калибровке на ориентированно стружечной плите, девайс продолжает искать деревянные элементы.

В этом же режиме можно искать и проводку.

Точность обнаружения на уровне. Единственное, что важно при этом знать — корректность показаний при различной глубине закладки элементов. После произведенных мной замеров, наиболее корректными и стабильно точными оказались показания на максимальной глубине до 25 мм. На большей глубине прибор может находить различные конструкционные элементы стен, но с намного меньшей точностью. Глубоко замурованная проводка ему уже не доступна. В большинстве случаев дальности действия устройства достаточно, поскольку, во многих железобетонных изделиях толщина защитного слоя бетона составляет те же 20-25мм, а гипсокартонные системы в основном состоят из одного слоя гипсокатртона.
Что же касается остальных двух режимов (поиск металла и поиск проводки), если кратко — они не нужны. Со всем этим справляется первый режим. Да, поиск металла работает на большей глубине, но не всегда точно, что может сыграть злую шутку. При поиске проводки под напряжением, он указывает на достаточно широкую область. Приходиться снова калибровать на краю этой области, для уменьшения чувствительности, и повторно производить поиск. Так же эти режимы лишены индикации стрелками, как в первой. Так что, на мой взляд, они больше маркетинг. Если не обращать на это внимание, то с уверенностью можно сказать, что прибор выполняет свои функции, правда с меньшей глубиной сканирования относительно заявленной. Как он работает можно посмотреть в этом ролике:

В конце хотел показать начинку устройства




На этом все. Всем спасибо за внимание. Надеюсь обзор был полезен.

Описание

Мультисканер TH210 профессиональный определитель металла, дерева, проводки под напряжением. Главными особенностями данного индикатора проводки является простота в использовании и большой ЖКИ дисплей с яркой подсветкой. В режиме поиска металла, детектор способен определять не только металлы, но и медь, алюминий на глубине до 30мм. Искатель TH210 оснащён звуковой индикацией сигнализирующей о нахождении металла, дерева или силовых проводов в толще стены. Детектор металла TH210 оснащен системой автоматической калибровки для металла, проводов и дерева.

При включении прибор находится в первом режиме. Запоминания последнего режима, который использовался нет. Каждому режиму соответствует своя пиктограмма на экране.
1-3. Обнаружение края деревянных или металлических элементов стены, на глубинах до 1/2 дюйма, до 1 дюйма и до 1 1/2 дюйма. В этом режиме детектор при помощи указателей помогает найти центр скрытого под штукатуркой или гипсокартоном объекта. Очень удобный режим.
4. Режим сканирования металла. Обнаружение разных металлов (меди, железа, алюминия) на глубине до 30 мм.
5. Обнаружение проводки под напряжением.

Инструкция для TH-210:

Прикладываем детектор к стене, где нет неоднородностей: метала, дерева, проводки…
Нажимаем на боковую кнопку и ждем завершения калибровки — прозвучит звуковой сигнал. При калибровке прибор стараемся не двигать.
После завершения калибровки начинаем поиск. Вертикальная шкала на дисплее показывает близость найденных неоднородностей в стене, чем ближе, тем больше делений видно на ней. При максимальном уровне шкалы раздается звуковой сигнал.
Если область срабатывания очень большая, попробуйте сделать калибровку прибора в другом месте или на краю этой области (понизить чувствительность). Также пробуйте делать сканирование на разных режимах данного прибора, так как проводка может находиться на разной глубине и штукатурка может быть из разного материала.

Характеристики:
— Глубина поиска металла: 30мм
— Глубина поиска проводов под напряжением: 30мм
— Глубина поиска дерева: от 13 до 38мм
— Питание: 9В батарея (6F22) крона (в комплект не входит)

Комплектация:
— Детектор
— Инструкция на английском языке

Популярное

Принцип действия прибора

Детекторы металла и скрытой проводки могут использовать:

1. Эффект появления электростатического поля в зоне у проводника (оно возникает у любого проводника, даже не находящегося под напряжением).
2. Возникновение электромагнитного поля при протекании по проводнику электрического тока с достаточной мощностью.
3. Известный способ металлоискателя, когда вокруг массивного ферромагнитного предмета наводится магнитное поле.

При электростатическом способе обнаружения проводников происходит следующее. Линия переменного тока, находящаяся под напряжением, формирует поле, притягивающее к себе намагниченные частицы. Если расстояние до источника сравнительно невелико (до 30…50 мм), то при отсутствии внешних помех и экранов (им может служить даже стена с повышенной влажностью), то издаваемый сигнал легко улавливается и фиксируется любым удобным для пользователя способом.

Надёжность срабатывания такого детектора скрытой проводки будет определяться мощностью нагрузки на сеть, которая, судя по отзывам пользователей, должна быть не ниже 1000 Вт, а также наличием в стенах стальных закладных конструкций (за исключением нержавеющих). Впрочем, при наличии строительного плана дома или квартиры такие детали распознаются легко.

В отличие от предыдущего метода, электромагнитное поле создаётся даже при отсутствии внешней нагрузки, ибо помех в этом случае нет. Чувствительность такого металлодетектора увеличивается с ростом напряжённости поля (оно будет всегда, если не отключён ввод электричества в квартиру). Способ подойдёт для обнаружения скрытой проводки в деревянных зданиях, но нецелесообразен для железобетонных стен.

Магнитный способ наименее надёжен, поскольку с определённостью реагирует и на забытую строителями скобу в стене, и на ввёрнутый туда саморез.

Возможен вариант, когда могут быть реализованы все вышеперечисленные возможности. Такие комбинированные приборы называются мультидетекторами, и используются преимущественно профессионалами. Наиболее популярны импортные мультидетекторы от торговых марок Bosch, Mastech, отечественные Дятел и пр.

Если мультидетекторы изготовить своими руками возможно лишь подготовленным радиолюбителям, то более простые конструкции вполне доступно собрать и самостоятельно.

Сигнализатор E-121 «Дятел»

• проверка правильности подключения проводов в однофазном счетчике (без демонтажа пломбы) (фазный 1,2-й; нулевой 3,4-й)
• поиск скрытой проводки
• поиск фазного провода без снятия изоляции с жилы
• поиск обрыва в проводах которые находятся под напряжением
• проверка наличия напряжения в высоковольтной линии 6-10кв с земли
• максимальная глубина обнаружения скрытой проводки — 7см (что с лихвой хватает для большинства проводок)

При поиске проводки сигнализатором Дятел желательно включить какую-нибудь нагрузку (освещение, эл.прибор в розетку), чтобы провода были не просто под напряжением, а через них проходил ток определенной величины.

Детектор имеет 4 кнопки чувствительности обнаружения проводки:

Начинать поиск нужно с нажатия кнопки 4 — у которой самая большая чувствительность. Постепенно переключаясь и дойдя до первой кнопки №1.

Порядок работы детектором Дятел:

• нажимаем и удерживаем кнопку 4. Ведем антенной сигнализатора по стене с одной стороны залегания проводника
• когда Дятел начинает трещать с максимальным звуком — делаем пометку
• ведем антенной по стене с другой стороны проводки. Также замечаем где звук был на максимуме
• провод должен располагаться между этих меток посредине
• переключаемся на кнопку 3 и повторяем ту же операцию, еще больше приближаясь к проводнику
• на чувствительности кнопки №1 расстояние до провода должно быть +- 1см

Электрическое поле от провода находящегося под напряжением может распространяться на несколько метров от его залегания. Это будет сказываться на погрешности поиска.

Для лучшего обнаружения проводника и более точной его локализации рекомендуется прикладывать ладонь к поверхности стены вблизи сигнализатора Дятел.

Если искомого проводника рядом или под рукой нет, детектор перестанет подавать сигналы.

Самодельная электрическая терка

Электрическая терка сделанная своими руками – позволяет получить мелко измельченные продукты овощей и фруктов.

Хотя первоначальной целью было иметь свой крахмал, то есть делать его в домашних условиях. Для этого пришлось изготовить терку, оснащенную электродвигателем и пусковой аппаратурой.

Бункер и кожух можно вполне склепать самому, а вот ведущий и ведомый шкивы пришлось взять от старой стиральной машины «Рига-60». Конструкция электрической терки очень проста, ее может изготовить любой желающий хоть немного разбирающийся в технике.

Принцип работы такой электрической терки следующий.

Внутри бункера вращается диск-терка со скоростью 600-700 об/мин. В бункер засыпаем мытую картошку в кожуре. Чтобы клубни не проскакивали целиком или крупными кусками, по центру вращения диска-терки с обеих сторон установлены ограничители с зазором между ними (сторонами) и диском-теркой.

Включаем агрегат, ставим под терку посуду — и только успевай засыпать картофель. На крахмал пойдут самые мелкие клубни.

Электрическая терка: 1 — бункер ст. 1 мм; 2 — рама-уголок 25 x 25 x 2; 3 — электродвигатель от стиральной машины; 4 — диск-терка, нерж. сталь 1,5 мм; 5 — ведомый шкив от стиральной машины; 6 — подшипник шариковый 202 (2 шт.); 7 — фланец; 8 — ограничители, сталь 2 мм; 9 — корпус, подшипника с ведомым валом.

Изготовление бункера и кожуха

Размеры показаны на рисунке, остается лишь добавить что делать их лучше из тонкого металла толщиной в 1 мм.    Этого вполне хватит. Нужно лишь подбирать металл так чтобы он не окислялся.

Изготовление диска

На диске – для терки используем специальную просечку. Для удобства и получения рваных и острых краев, просекаем одно отверстие за другим на торце дерева твердой породы. Сначала на диске диаметром 250 мм, нужно разметить отверстия по спирали, а потом просекать поочередно одно отверстие с одной стороны, другое — с другой.

И так до конца по всему диску. Отверстия должны получаться четырехгранные, с усиками. Со временем после продолжительного периода работы их придется подновить.

Думаю что на рисунках все показано подробно и особо добавить тут нечего. Все картинки увеличиваются просто кликайте и смотрите.

В закладки: постоянная ссылка.

Дополнительное приспособление

Чтобы не испортить газобетонные блоки в процессе выравнивания, на рубанок можно установить дополнительные приспособления, которые не позволят слишком глубоко стирать поверхность блоков. Особенно это приспособление будет полезно установить новичкам, кому впервые придется работать с ячеистым бетоном. К прибору приделываются рейки, которые берут на себя роль направляющих.

Устанавливая рейки, необходимо помнить о том, что они не должны выходить за границы блока. Также они не должны быть меньше блока.

Для изготовления столь полезного приспособления необходимо взять 2 доски, имеющие толщину 2-3 см. Отшлифовать торцы и углы досок.

↑ Доработанная схема детектора скрытой проводки

Тогда я решил попробовать добавить полевой транзистор на вход устройства, как у заводского устройства «Дятел Е-121». После этого результатом я остался очень доволен. Прибор получился чувствительным, и довольно точным для самоделки. Плюс, с питанием от аккумулятора, который заряжается от любой смартфонной зарядки с микро-USB.

Прибор видит приблизительно на 30 — 50 мм в стене. Многое зависит от интенсивности тока в проводнике, от материала стен и т.д. Кроме того, электрики говорят, что к любому подобному прибору надо приноровиться. Пишу статью, ибо такой прибор – это весьма удобная, полезная и простая в сборке конструкция, которая пригодится любому домашнему умельцу.

Самостоятельное изготовление

Сделать шлифовальную доску самостоятельно несложно. Для этих целей нужно:

Размеры фанеры можно подбирать такие же, как и ширина блока, можно больше.

Наждачную бумагу лучше брать влагостойкую с абразивностью 40.

Саму процедуру изготовления рекомендуется начать с ручки. Она выпиливается лобзиком в таком виде, в каком будет удобно ее держать. Затем обработать заготовку напильником, гриндером или наждачкой до гладкой поверхности.

Финальный этап – это закрепление ручки на основе при помощи саморезов, а затем пристреливание наждачной бумаги на фанеру степлером. После этого инструмент готов к использованию.

Профессионалы рекомендуют изготовлять или приобретать одновременно рубанок и шлифовальную доску, поскольку от этих приспособлений зависит качество кладки блоков и дальнейшее энергосбережение здания. Так как при отпиливании ножовкой рез не всегда получается идеально ровным.

Источник

Детектор скрытой проводки своими руками. Схема

Улавливание имеющегося в стене электромагнитного поля способен выполнить любой полевой транзистор VT марки КП 303 или КП 103, который и будет являться основным элементом схемы (см. рисунок). Кроме того, для работы необходим простой телефонный динамик SP с сопротивлением в пределах 2±0,1 кОм, и омметр Ω, включённый параллельно транзистору (можно использовать любой компактный индикатор стрелочного типа). Питается самодельное устройство от трёх пальчиковых батарей типа АА.

В качестве антенны используется корпус самого транзистора, а для включения прибора можно использовать любой микропереключатель. Если провести корпусом транзистора по исследуемой поверхности, то при поданном в помещение напряжении, в динамиках будет отчётливо слышен сигнал частотой около 50 Гц (который будет усиливаться с нарастанием интенсивности электромагнитного поля), а стрелка индикатора будет отклоняться от 0. Лучше собрать схему прибора таким образом, чтобы транзистор находился в металлическом корпусе, одна из сторон которого была открыта.

Полярность подключения транзистора значения не имеет, ибо повлияет только на направление движения стрелки. Единственным ограничением этой схемы является её малая чувствительность, что не позволит использовать её при дистанционном обнаружении электропроводки. Зато подобное устройство сможет собрать своими руками практически любой, кто хоть однажды пользовался электропаяльником.

Кормоизмельчитель из болгарки

Электрическая самодельная овощерезка изготавливается с использованием двигателя от болгарки. Наиболее простой вариант — дисковая корморезка с вертикальной подачей сырья.

Мощности машины достаточно для шинковки:

Собирать измельчитель из болгарки начинают со сварки рамы из металла, толщиной не менее 5 мм.

Раму делают на ножках: минимальное расстояние от земли до мотора — 20 см. В качестве режущего элемента используется диск из прочной стали, который оснащается четырьмя ножами с зазубренными лезвиями. Ножи проще изготовить из старых ручных пил: для этого из полотна вырезают по две пластины, шириной около 50 мм. Диск устанавливается в рабочую камеру так, чтобы между краем ножа и стенкой остался зазор в 1 см. Рабочей камерой может служить большое ведро, каркас от старой стиральной машины или пылесоса, металлическая бочка. Еще один вариант — сварить камеру нужной формы из стальных листов.

Крепится режущий диск переходниками, а сразу над ним монтируется приемный бункер. Делают его из обычного ведра с выбитым днищем. В нижней части камеры прорезают выгрузное отверстие, под которым устанавливают короб для измельченных овощей. Двигатель используют от болгарки: его крепят к режущему узлу при помощи нескольких муфт, и соединяют с валом при помощи приводного ремня.

Активные детекторы

Данные приборы более совершенны, чем уже рассмотренные. Стоят они подороже, но обладают дополнительными возможностями и помогают находить не только проводку.

Металлодетектор

В сущности, это тот прибор, который раньше называли миноискателем. Теперь он называется металлоискатель. Он находит металл

Неважно, находится этот металл под напряжением или нет. Приборы такого вида довольно чувствительны, кроме того, их чувствительность можно регулировать и добиваться тонкой настройки под условия поиска

Принцип работы металлодетектора состоит в следующем. В катушку с проводом, которая является датчиком, подается переменный ток повышенной частоты от одного генератора. В приборе есть еще один генератор, работающий на той же самой частоте, причем эта частота жестко стабилизируется. Сигналы от катушки и образцового генератора поступают на смеситель, который выделяет разность этих частот.

Когда к катушке датчика приближается металлический предмет, частота первого генератора слегка меняются. Но из-за того, что это частота довольно приличная, даже небольшое ее изменение создает на смесителе сигнал вполне обнаруживаемой частоты. Дальше он усиливается и выдается на индикатор.

Искатели для неметаллов

Они оказываются чувствительными не только к металлу, но и к диэлектрикам, например, к дереву. Такой датчик представляет собой “открытый” конденсатор, чувствительный к изменениям электрического поля рядом с его обкладками. Он тоже питается переменным током и так же использует метод биений (разности близких частот), как и прибор с катушкой.

И наконец, несколько слов об ультразвуковом и радарном датчике. Это тоже активные приборы. Первый из них излучает ультразвук, в точности как эхолот или сонар для подводных лодок. Отраженный ультразвук, после усиления, анализируется микропроцессором и пользователь может узнать довольно много о том, что и как расположено внутри исследуемого материала.

Металлические предметы, дерево, пластик, различные неоднородности, все это будет точно обнаружено. Для точного и глубокого поиска металлов и проводов используют самый настоящий радиолокатор, только ручной. Это наиболее дорогой искатель, он используется строителями-профессионалами в трудных и ответственных случаях.

Как найти проводку в стене без прибора?

Здесь рассмотрим два метода индикации скрытой проводки, для которых вовсе не требуется наличие какой-либо дополнительной техники, кроме повсеместно распространённых гаджетов и простейших приспособлений из арсенала домашнего электрика.

В первом случае понадобится смартфон, в функциях которого имеется опция «магнитный датчик». Для того, чтобы эта функция сработала, следует скачать приложение «Metal Detector». Особой точностью датчик не отличается, однако, чтобы определить место, куда не стоит вбивать гвоздь, или где примерно расположено место обрыва провода, вполне пригоден.

После закачки программы она начнёт функционировать сразу: при приближении смартфона тем местом, где расположена антенна, к стене, то на индикаторе сразу появляются координаты места проверки, а также диаграмма силы магнитной индукции поля в микротеслах. Чувствительность шкалы составляет 0,01 μТ (для сравнения – сувенирным магнитиком, прикреплённым к холодильнику, создаётся магнитное поле индукцией в 500 μТ, а интенсивность магнитного поля от электропроводки переменного тока обычной частоты – 0,2…0,3 μТ).

Перемещаясь вдоль стены с включённым смартфоном, можно наблюдать нарастание и снижение индукции магнитного поля, а при определённом пороге включится ещё и звуковой сигнал. Результат показывается не только на шкале, но и в центре экрана гаджета.

Для детекции скрытой проводки пригодна и обычная отвёртка-пробник; лучше, если имеется продвинутая модель, со встроенным усилителем и генератором звукового сигнала. Такой отвёрткой пользуются в обратном режиме: касаются рукой жала отвёртки, после чего медленно ведут ею вдоль исследуемой стены помещения. Здесь используется эффект улавливания электромагнитного импульса от сети, которая находится под нагрузкой, поэтому при приближении к месту прокладки провода интенсивность светового и звукового сигнала будет нарастать.

Особенности ручного рубанка

В основе работы рубанка лежит принцип терки. Режущие поверхности расположены таким образом, что при движении изделия они истирают поверхность блока. Если обработать газобетонный блок простым рубанком, то на его поверхности образуются деформации, т.к. угол режущего элемента у рубанка по дереву другой. Инструмент для газобетона предназначен для стирания лишнего, а не для срезания.

Это значит, что за одно движение, сделанное прибором, должен сниматься аккуратный слой, без разрушения поверхности. При покупке ручных рубанков в магазине необходимо правильно выбрать их ширину. У хорошего инструмента подошва в ширину не может быть меньше 110 мм. Не стоит выбирать тяжелые по весу изделия. Наиболее подходящими для работ с газобетоном считаются инструменты, чья масса не превышает 3,5 кг.

Терки для штукатурки — как сделать своими руками

Терки для штукатурки — разновидности

Выполнение ремонта требует наличия большого количества инструментов, в особенности это касается отделочных работ. И какой бы материал с технологией отделки для стен и потолков не был бы выбран, в большинстве случаев не обойтись без такого приспособления как терка для штукатурки.

Отделка оконных откосов, дверных проёмов, поверхностей потолков и стен, а иногда и пола, это далеко не весь перечень отделочных работ, где используются терки для штукатурки. И хотя конструкция этого инструмента для штукатурных работ банально проста и незамысловата, следует знать кое-что о работе с ним, а возможно даже потребуется, и сделать его своими руками.

Терки для штукатурки

На сегодняшнее время в продаже можно найти большое разнообразие терок для штукатурки, их виды многочисленны, а материалы, из которых они изготовлены, могут быть различны. И если ранее терки для штукатурки изготавливались преимущественно из куска ровной доски, то сегодня существуют: пенопластовые, губчатые, полиуретановые терки, резиновые, металлические и многие другие.

Кроме того, некоторые начинающие штукатурщики путают терку для штукатурки с полутерком, однако это ошибка, поскольку полутерок нужен для наложения штукатурной смеси, а терка, напротив, для её затирания после подсыхания.

Виды терок для штукатурки

Как было сказано выше, на сегодняшнее время можно купить терки для штукатурки различных видов, выполнение из следующих материалов:

1.  Пенопласта;
2.  Полиуретана;
3.  Дерева;
4.  Металла;
5.  Латекса, резины и из других материалов.

Какой же в таком случае терки для штукатурки отдать предпочтение? На самом деле это не простой вопрос, поскольку всё во многом зависит от умений и наличия опыта работы с этим инструментом. И если опытному штукатурщику дать даже обычную деревянную терку, то ему не составит особого труда, выполнить ею самую сложную работу.

Для тех же людей, которые впервые берут терку для штукатурки в свои руки, наилучшим вариантом будет полиуретановая терка. Терки для штукатурки из полиуретана имеют повышенную прочность в отличие от пенопластовых терок, также они более долговечные.

Сама же рабочая поверхность у полиуретановых терок мягкая, что в отличие от деревянной поверхности, позволяет более удобно и легко выполнять ею штукатурные работы.

Кроме того, существуют ещё терки для штукатурки сделанные из пенопласта, губки и резины. Следует знать, что губчатые штукатурные терки, предназначены для выполнения декоративных работ, а терки для штукатурки сделанные из резины, позволят максимально гладко выровнять поверхность стен.

Самый распространённый бюджетный вариант терок для штукатурки сделан из пенопласта. Срок эксплуатации пенопластовой терки невелик, поскольку поверхность её не обладает достаточной прочностью. Тем не менее, маленькая цена сделала своё дело, и пенопластовые терки для штукатурки сегодня пользуются наибольшей популярностью.

Терка для штукатурки своими руками

И хотя сегодня купить терку для штукатурки не составит абсолютно никаких проблем, следует знать, что сделать этот инструмент очень легко и своими руками. Терка для штукатурки своими руками изготавливается из куска пенопласта, но лучше всё-таки для этих целей использовать экструдированный пенополистирол, многие его называют простым словом — пумпан.

Также терка для штукатурки своими руками может быть изготовлена и из ровной доски. Главное, прикручивая саморезом ручку к самодельной терке для штукатурки, следить за тем, чтобы на рабочей поверхности не выступала бы шляпка самореза. В противном случае, выполнить качественно затирку такой теркой для штукатурки не получится.

Что такое указатель напряжения?

Это прибор (средства защиты в электроустановках) для определения наличия или отсутствия напряжения на токоведущих частях. Таких как провода, шины, контактные соединения и т п.

Каждый электрик должен иметь свой личный указатель, но иногда приходится сталкиваться с тем, что на предприятии не закупают в нужный срок всех необходимых инструментов и материалов. Со мной недавно так и было, пришел, уже вроде надо самостоятельно что-то делать, а инструмента для личного пользования нет, даже инструмента! Что тут говорить о приборах…

Ну вот, оказалось, что в составе электриков есть электронщик, который умеет сам собирать указатели для напряжения. Посмотрел на прибор, попробовал на контакт, отлично работает. Решил под его руководством собрать себе такой же.

Вообще, советую всем, если осваиваете что-то новое, прислушивайтесь к советам тех людей, кто дает советы из своей практики, а не читал или слышал где-то что-то.

Евгений Васильевич имя электрика, который меня научил этому. Вряд-ли он прочитает эту статью, но передаю большой респект этому человеку. 74 года сейчас ему. У всех электриков на заводе есть его приборы, для проверки напряжения. Итак, схема, фото.

Для того чтобы собрать указатель напряжения будем использовать:

1. Фольгированный текстолит
2. Кабель канал
3. Полупроводниковый диод
4. Светодиоды
5. Сопротивления — резисторы.
6. Стабилитрон – Д 814 А
7. Диоды
8. Электролитический конденсатор — 2200 микрофарад, 25 вольт

Не уверен, что все знают весь список компонентов, так как сам в первый раз столкнулся с некоторыми, но они нужны. Можно также добавить динамик, для звукового сигнала. В моей схеме нет динамика.

Также потребуется тестер, омметр, чтобы знать как устанавливать светодиоды, которые пропускают ток только в одном направлении, это необходимо для правильной работы схемы.

Итак, приступаем к сборке! Берем фольгированный текстолит, вырезаем на нем островки, делаем плату, как показано на моем фото:

Это можно сделать с помощью обычного ножа. Думаю понятно, для чего мы вырезаем так называемые островки. На каждом, свой компонент схемы. Далее, нужно облудить поверхность. Тоесть нанести слой припоя (олово) на каждый. Приступаем к установке светодиодов и компонентов по схемам.

После сборки, схема устанавливается в кабель-канал. Закрепить ее там вы можете любым способом, хоть приклеить ) главное не повредить схему. Уложили в кабель канал, проплавили или вырезали отверстия в крышке, для светодиодов, вывели удобные щупы с помощью проводов, все. Можете нарисовать свой бренд. Так как это ваша продукция

Схема указателя напряжения может быть не понятна новичкам, но если вы соберете все указанные компоненты, думаю можно и по фото ориентироваться.

Хочу заметить, что самодельный указатель напряжения запрещен правилами, из-за него я не сдал, с первого раза, экзамен электрика, почитайте.

Указатели должны быть сертифицирован и пройти поверку. Сейчас существует много магазинов, где вы без труда сможете купить указатель напряжения, хороший или плохой. Сделать выбор Вам поможет вот эта статья. Не скупитесь, выбирайте хорошие.

Интересные записи:

• Фоторепортаж как заменить вилку
• Управление двигателем с 2 мест, схема
• Монтаж большой опоры ЛЭП, видео
• Скачать ПУЭ 7 издание бесплатно

Интересные новости:

1) Британцы делают топливо из воздуха!!! Инженеры британской компании Air Fuel Synthesis объявили, что могут получать бензин из воздуха. Верится? Представленный прототип, по словам его издателей, имеется с августа этого года (2012) и уже доказал, что справился со своей задачей. Разработчики говорят, что в течении двух лет построят первую электростанцию. Метод экологическо чист. Технология производства предусматривает извлечение углекислого газа из воздуха, водорода из воды. Затем с помощью реакции их превращают в метанол. Также, получить можно и бензин, и дизельное топливо, утверждают в компании. Электростанция обойдется в 5 миллионов фунтов стерлингов. Изобретателей засыпали критикой, по поводу того, сколько нужно затратить на это энергии, но они утверждают, что результаты уже превзошли угольные электростанции, эффективность которых – 70%.

2) Недавно получил допуск по электробезопасности, с 3-ей группой. Странно только, что оценка уд, на экзамене 4 ставили.

С информацией о присвоении групп по электробезопасности, вы так же можете ознакомиться на страницах блога. Также хочу добавить:

На этом все, оставайтесь на связи

Как сделать корморезку своими руками в домашних условиях. Чертежи

Если вы решили заняться ведением фермерского хозяйства, то придется позаботиться о подготовке корма для животных.

Измельчение корма – необходимый процесс при выращивании птицы, свиней и других животных, поэтому предлагаем вам узнать, как сделать корморезку своими руками в домашних условиях по чертежам и видео.

Простая конструкция – хороший способ сэкономить на корме и добиться хорошего роста животных на ферме.

Изготовление простой корморезки своими руками

Самая несложная конструкция – это корморезка-терка, которая пригодится при малочисленном хозяйстве.

Сделать корморезку в домашних условиях можно из куска нержавеющей стали размером примерно 50 см в высоту и 30 см в ширину.

По образцу кухонной терки в дне изделия пробойником делаются отверстия с загнутым краем. Чтоб повысить комфорт при использовании, к корморезке привинчивается деревянная рамка.

Чертеж корморезки своими руками

Механизированная корморезка своими руками в домашних условиях изготавливается при помощи старых ведер и болгарки. Потребуется два металлических ведра, обязательно из нержавейки, т.к. некоторые виды кормов могут вступить в реакцию с оцинкованной поверхностью и у живности может случиться пищевое отравление.

Подробный чертеж для изготовления корморезки

1. В ведре пробойником делаются отверстия, в них загибаются края, а в дне ведра также просверливается отверстие для крепления.
2. Из кусков толстой арматуры или металлических уголков сваривают каркас-треногу.
3. Затем к этому каркасу, используя сальники и фланцы крепят емкость. Получается вращающийся барабан.
4. Над барабаном крепят еще одно ведро с отрезанным дном – это будет тара для засыпания сырья.
5. Болгарку привинчивают к фланцу болтом, проверяют все крепления и приступают к проверке сделанного издения.

Точный чертеж самодельной корморезки

Механизм действия корморезки, сделанной своими руками в домашних условиях такой: сырье ссыпают в приемную емкость, и при регулируемых оборотах вращения болгарки выбирается нужная скорость измельчения. На основе этой модели можно изготовить и ручную корморезку своими руками: вместо болгарки крепится рукоять и получается подобие обыкновенной мясорубки.

Как сделать корморезку из стиральной машины

Для изготовления корморезки в домашних условиях из стиральной машины понадобятся двигатель и барабан. В стенке барабана проделывается отверстие, в которое будет вставлен вал двигателя. Вокруг него сверлятся еще 4, для креплений.

Фото измельчителя для корма

Также в произвольном месте вырезается дыра небольшого размера для выхода измельченного корма. Измельчать корм в домашних условиях будут два ножа – один в виде пропеллера, который будет установлен у дна барабана, а второй — из полотна пилы, например, и будет выполнять основную работу.

Фото корморезки своим руками в домашних условиях

Готовую конструкцию следует прикрепить к металлической раме на ножках болтами. Такая корморезка из стиральной машины подходит для травы, овощей, фруктов. Чем дольше находится сырье в агрегате, тем мельче оно на выходе.

Смотрите видео: Изготовление электрической корморезки из стиралки

Рекомендуем почитать: Как сделать зернодробилку своими руками. Видео

Фото зернодробилки своими руками

Теперь вы знаете, как сделать корморезку своими руками в домашних условиях. Чертежи вам помогут определиться с моделью измельчителя для сухих кормов и вы сможете изготовить его из подручных материалов.

Как сделать корморезку своими руками. Видео Ссылка на основную публикацию
