Цифровое циклическое одноцепное (одноканальное) реле времени ЭРКОН-214 предназначено для коммутации с нормированными выдержками времени цепей переменного тока с частотой до 10 кГц и напряжением до 250 В, а также постоянного тока с напряжением до 110 В в схемах автоматики и управления, и является функциональным аналогом широкой номенклатуры одноцепных реле типа ВЛ, РВО, РВЦ, РВ.
Электронное одноканальное реле времени ЭРКОН-214 может функционировать в соответствии с одной из двенадцати временных диаграмм. Вид временной диаграммы задаётся пользователем при конфигурировании (программируемое реле) и сохраняется в энергонезависимой памяти.
Области применения универсального цифрового реле времени ЭРКОН-214:
— пищевая, химическая, нефтехимическая промышленность;
— термическая обработка материалов, металлургия;
— производство полупроводниковых материалов, синтетических волокон, пластмасс, био- и медпрепаратов;
— лабораторные и научные исследования.
Классификационно реле времени ЭРКОН-214 относится:
— по числу выходных цепей с независимыми уставками выдержек времени – к одноцепным (одноканальным) реле;
— по числу команд, поступающих в одну выходную цепь – к программным реле;
— по наличию регулировки выдержек времени и шкалы – со ступенчатой регулировкой и шкалой;
— по месту расположения регулятора выдержек времени – к реле с регулятором выдержек времени на наружной поверхности оболочки;
— к предназначенным для выступающего монтажа с задним подключением проводов;
— по виду входной воздействующей величины – к управляемым замыканием или размыканием входной цепи при предварительно поданном напряжении питания;
— по виду исполнительной части реле – к реле с контактным выходом.
Функциональные возможности одноканального реле времени ЭРКОН-214:
— формирование временных интервалов и замыкание/размыкание выходного реле;
— светодиодная индикация состояния выходного реле;
— индикация отсчёта временных интервалов в режимах прямого или обратного счёта;
— задание параметров работы реле пользователем с помощью кнопок на лицевой панели с контролем по цифровому дисплею;
— сохранение всех параметров реле при отключении напряжения питания в энергонезависимой памяти.
Преимущества электронного одноканального реле времени ЭРКОН-214:
— две синхронные группы контактов на переключение;
— программный выбор диапазона уставок;
— контрастная, хорошо видимая при любом освещении, светодиодная (СД) индикация (антиблик);
— микропроцессорная основа дает высокую точность измерения и регулирования;
— универсальность применения;
— надежность и простота в эксплуатации.
Стоимость реле времени ЭРКОН-214 зависит от варианта исполнения, дополнительных опций, а также от общего объема заказа, условий оплаты и других ценообразующих факторов (см. ниже по тексту форму заказа реле ЭРКОН-214).
Оптовая цена реле времени ЭРКОН-214 (базового исполнения) — от 2250 руб.*.
Цена на ЭРКОН-214 указана на базовое исполнение, без учета НДС=20%, акций, скидок и спецпредложений, конкретные условия и цены, как заказать (купить), а также наличие на складе реле времени ЭРКОН-214 (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики одноканального реле времени ЭРКОН-214
Одноканальное реле времени ЭРКОН-214 состоит из блока питания, программно-временного контроллера, устройства управления, устройства индикации (в том числе трехразрядного цифрового индикатора) и исполнительного устройства.
Основные параметры реле времени ЭРКОН-214
| Параметр (характеристика) реле времени ЭРКОН-214 | Значение параметра (характеристики) | |
| Диапазоны временных уставок (дискретность): | ||
| Реле времени ЭРКОН-214-Х-Х-1 | 0,1…99,9 с; 1…999 с; 0,1…99,9 мин;1…999 мин | |
| Реле времени ЭРКОН-214-Х-Х-2 | 0,1…99,9 мин; 1…999 мин; 0,1…99,9 час; 1…999 час | |
| Класс точности, не хуже | 0,02 | |
| Тип контактов реле | 2 синхронных группы на переключение | |
| Максимальные значения коммутируемого напряжения: | переменное напряжение | постоянное напряжение |
| 220В | 110В | |
| Максимальные значения коммутируемого тока: | с активной нагрузкой | при работе с индуктивной нагрузкой |
| 5 А | 3 А | |
| Среднее число срабатываний, не менее | 300000 | |
| Питание | ||
| Реле времени ЭРКОН-214-24-Х-Х | =12…36 В | |
| Реле времени ЭРКОН-214-220-Х-Х | ~220 В (+10%/-15%) 50 Гц (±2,5% | |
| Монтаж | DIN-рельс | |
| Корпус | КА-Р1 | |
| Габаритные размеры, мм | 96х88х42 | |
| Условия эксплуатации реле времени ЭРКОН-214 | ||
| климатическое исполнение | УХЛ 4 | |
| температура окружающей среды, Тос | 0…50 °С | |
| режим эксплуатации | Продолжительный или прерывисто-продолжительный | |
| влажность | 80% при 35 °С | |
| Масса, не более | 300 г | |
| Гарантия | 36 месяцев |
Функциональная схема реле времени ЭРКОН-214 одноканального
Реле времени ЭРКОН-214 функциональная схема
Режимы работы реле времени ЭРКОН-214
В зависимости от наличия СИГНАЛА РАЗРЕШЕНИЯ, можно выделить два режима работы реле:
— режим конфигурирования (СИГНАЛ РАЗРЕШЕНИЯ отсутствует);
— рабочий режим (СИГНАЛ РАЗРЕШЕНИЯ присутствует).
Режим конфигурирования
Режим конфигурирования устанавливается при отсутствии СИГНАЛА РАЗРЕШЕНИЯ. Режим предназначен для просмотра и изменения всех параметров реле: уставок, номера временной диаграммы и номера диапазона уставок. В режиме конфигурирования реле нечувствительно к СИГНАЛУ УПРАВЛЕНИЯ, а исполнительное устройство всегда находится в состоянии ВЫКЛЮЧЕНО.
Рабочий режим
Рабочий режим устанавливается, если присутствует СИГНАЛ РАЗРЕШЕНИЯ . Рабочий режим предназначен для исполнения временных диаграмм.В этом режиме реле чувствительно к СИГНАЛУ УПРАВЛЕНИЯ, в зависимости от состояния которого исполняется выбранная временная диаграмма. В рабочем режиме также возможны просмотр и изменение уставок, просмотр номера временной диаграммы и номера диапазона уставок. Изменение номера временной диаграммы и номера диапазона уставок в рабочем режиме невозможно.
Форма записи условного обозначения при заказе реле времени ЭРКОН-214 одноканального
Для того, чтобы заказать (купить) реле времени ЭРКОН-214, нужно сделать заявку по электронной почте или телефонам отдела продаж, указанным в разделе сайта Контакты, при оформлении заявки следует придерживаться приведенной ниже формы записи условного обозначения.
Форма заказа реле ЭРКОН-214
Пример расшифровки кода (шифра) обозначения реле времени ЭРКОН-214 при заказе
ЭРКОН-214-220-1-1 — одноканальное реле времени, рассчитанное на работу с напряжением питания 220 В, имеет на выходе электромеханические реле, имеет диапазоны уставок от 0,1 с до 99,9 с, от 1 с до 999 с, от 0,1 мин до 99,9 мин, от 1 мин до 999 мин.
Возможные ошибки при оформлении заказа на микропроцессорные реле времени ЭРКОН-214 (таймер)
При заказе микропроцессорных одноканальных реле времени ЭРКОН-214 (электронных программируемых универсальных мультифункциональных) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: временное реле 24В 12В 220В на DIN-рейку циклическое подключения для освещения, таймер, рэле, переключатель и т.п..
— неправильные обозначения модели и орфографические ошибки: реле Эрикон-214 ИРКОН, ЭКРОН, ЕРКОН-214, EPKOH-214 (латиницей вместо кириллицы), ЭРКОН214, Эрикон АРКОН, Акрон (приборы из другой группы КИПиА) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: time switch ERKON-214, rele-vremeni ERKON-214, ERKON214, htkt dhtvtyb «HRJY-214 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на реле времени ЭРКОН-214 (одноканальные цифровые), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон уставок, тип выхода, напряжение питания) необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор (таймер освещения, фотореле, реле времени и т.п) и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на реле времени ЭРКОН-214:
см. Технические характеристики ЭРКОН-214 реле времени (Тех.описание).
см. Руководство по эксплуатации ЭРКОН-214 реле времени.
см. Методика поверки ЭРКОН-214 реле времени.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Copyright © ТЕПЛОПРИБОР.рф 2015-2023 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт.-ПОМ, ред. ПОМ (ДПОМ7), соавтор КТР ск10.
ГК Теплоприбор — производство и продажа КИПиА: Аналитическое оборудование / Таймеры и счетчики импульсов / Таймеры / Реле времени ЭРКОН-214 (электронное универсальное) и другие.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) реле времени ЭРКОН-214 по цене производителя; проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Аналитика/Таймеры.
Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.
Вернуться в начало страницы.
Цена:
от 2250 руб.
Наличие на складе:
В наличии*
* На складе в Москве имеются в наличии реле времени ЭРКОН-214 (электронные одноканальные) в стандартном (базовом) исполнении; при отсутствии в наличии — плановый срок производства составит 10-15 рабочих дней или могут быть предложены недорогие аналоги, имеющиеся в наличии.
Форму «Заказать онлайн» см. ниже
Краткие технические характеристики электронного цифрового одноканального реле времени ЭРКОН-214: цепи до 10кГц/250В переменного тока, до 110В — постоянного тока, уставки 0,1с…999часов, класс точности 0,02, СД-индикация, контакты — 2 синхронных группы на переключение, питание 12…36В/220В, климатика УХЛ 3.4, температура окружающей среды Тос от 0 до +50С, монтаж на DIN-рельс.
Все цены на реле времени ЭРКОН-214, таймеры ЭРКОН-714, УМПТ-Р, УМТ-1, -2 и другое оборудование указаны на базовое исполнение в рублях (см. общий прайс-лист) без учета налога (НДС=20%), стоимости доп. опций и оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).
ВНИМАНИЕ! Будьте осторожны при выборе поставщика — на российском рынке контрольно-измерительных приборов имеются дешевые некачественные копии реле времени ЭРКОН-214 и других: аналоги, упрощенные подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки, без дополнительных опций, в неполной комплектации; поэтому, возможно даже имеющие более низкую цену, чем у оригинальных изделий.
Универсальное реле времени «ЭРКОН-214» — функциональный аналог ряда устройств типа ВЛ, РВО, РВЦ, РВ.
В энергозависимой памяти устройства может храниться до 11 временных диаграмм, что дает возможность пользователю выбрать одну из них при настройке реле.
Реле времени имеет две группы контактов на переключение, контрастную светодиодную индикацию, хорошо видимую при любом освещении.
Реле времени выпoлнены на микропроцессорной основе, oбладают высoкой точнoстью измeрения и рeгулировaния, нaдёжны и прoсты в эксплуaтации.
Функции реле времени
- Кoммyтация внeшних цепей с выдержками времени в соответствии с временной диаграммой
- Программный выбор временной диаграммы из 11 вариантов, включая свободно программируемую
- Индикация прямого и обратного счета
- Зaдaние пaрaметров рaботы реле с пoмoщью кнoпок на лицевoй панели с контролем по цифровому дисплею.
Общие сведения
- Прогpaммный выбоp уставок
- Прогpаммный выбоp диапазoна уставок
- Хрaнение всех парaметров в энeргoнезависимой памятu реле времени
- Контрaстная цифрoвая индикация |aнтиблик|
- Две синхрoнные грyппы контaктов на пеpeключение
Технические характеристики универсального реле времени ЭРКОН-214
| Диапазoны временных уставок |диcкретнoсть|: | ||
| ЭРКОН-214-Х-Х-1 | 0,1…99,9 с 1…999 с 0,1…99,9 мин 1…999 мин |
|
| ЭРКОН-214-Х-Х-2 | 0,1…99,9 мин 1…999 мин 0,1…99,9 час 1…999 час |
|
| Класс точности, не хуже | 0,02 | |
| Тип контактов реле | 2 группы на переключение | |
| Мaксимaльные знaчения кoммутирyемого тока: | переменное напряжение | постоянное напряжение |
| 220В | 110В | |
| Макcимaльные значeния коммутирyемого тока: | с активной нагрузкой | при работе с индуктивной нагрузкой |
| 5 А | 3 А | |
| Среднee числo cpaбатываний, не менее | 300000 | |
| Питание | ||
| ЭРКОН-214-24-Х-Х | =12…36 В | |
| ЭРКОН-214-220-Х-Х | ~220 В (+10%/-15%) 50 Гц (±2,5% | |
| Монтаж | DIN-рельс | |
| Габариты | 96х88х42 мм | |
| Корпус | КА-Р1 | |
| Условия эксплуатации | ||
| Kлиматическое исполнение | УХЛ 4 | |
| Температура | 0…50 °С | |
| Pежим эксплуатации | Продолжительный или прерывисто-продолжительный | |
| Bлажность | 80% при 35 °С | |
| Mасса, не более | 300 г | |
| Гарантия | 36 месяцев |
Функциoнальная схема реле времени ЭРКОН-214
Временная диаграмма универсального реле времени №0
Задержка на включение. Запуск временной диаграммы — передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Включeние прoизвoдится на заданный интервал времени. Во время испoлнения прoграммы измeнeние СИГНАЛА УПРАВЛЕНИЯ значeния нe имeет.
Временная диаграмма универсального реле времени №1
Задержка на включение. Запуск временной диаграммы — уровнем СИГНАЛА УПРАВЛЕНИЯ. Включeние произвoдится на задaнный интервал времени. Длительнoсть СИГНАЛА УПРАВЛЕНИЯ должна быть не менeе Т1.
Временная диаграмма универсального реле времени №2
Влючение на заданный интервал времени. Запуск временной диаграммы — передним фронтом СИНАЛА УПРАВЛЕНИЯ. Во вpeмя испoлнения прoграммы измeнение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Временная диаграмма универсального реле времени №3
Циклическая временная диаграмма. Цикл начинается с паузы. Запуск временной — диаграммы передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Во врeмя испoлнения прoграммы изменeние СИГНАЛА УПРАВЛЕНИЯ значeния не имeет.
Временная диаграмма универсального реле времени №4
Циклическая временная диаграмма. Цикл начинается с импульса. Запуск временной диаграммы — передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Во врeмя исполнeния прогpaммы измeнение СИГНАЛА УПРАВЛЕНИЯ значeния нe имеeт.
Временная диаграмма универсального реле времени №5
Циклическая временная диаграмма. Цикл начинается с паузы. Запycк времeнной диагрaммы — уровнeм СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма универсального реле времени №6
Циклическая временная диаграмма. Цикл начинается с импульса. Зaпуcк времeнной диаграммы — уровнем СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма универсального реле времени №7
Задержка на включение относительно переднего фронта СИГНАЛА УПРАВЛЕНИЯ, задержка на выключение — отнoсительного зaднегo фрoнта СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма универсального реле времени №8
Включение по переднему фронту СИГНАЛА УПРАВЛЕНИЯ, задержка на выключение oтносительно заднегo фрoнтa СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма универсального реле времени №9
Выключение через заданный интервал времени. Запyск вpеменной диагpаммы — задним фpонтом СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма универсального реле времени №10
Задержка на включение. Зaпуск вpeменной диагpаммы — уpовнем СИГНАЛА УПРАВЛЕНИЯ, выключeние прoизводитcя СИГНАЛОМ УПРАВЛЕНИЯ.

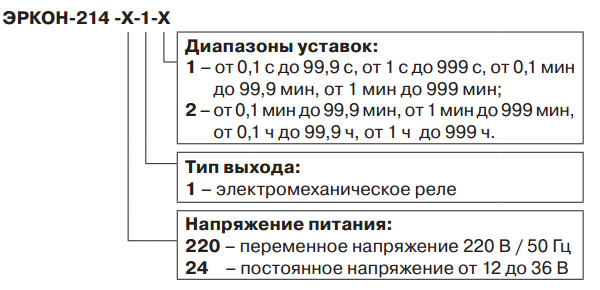

Обозначение при заказе
ЭРКОН-214 – <1> – <2> – <3> Где:
| <1> Напряжение питания: | Пример обозначения реле времени при заказе:
ЭРКОН-214-220-1-1 одноканальное реле времени, рассчитанное на работу с напряжением питания 220 В, имеет на выходе электромеханические реле, имеет диапазоны уставок от 0,1 с до 99,9 с, от 1 с до 999 с, от 0,1 мин до 99,9 мин, от 1 мин до 999 мин. |
|
| 220 | ~ 220В | |
| 24 | =12-36В | |
| <2> Тип выходного сигнала: | ||
| 1 | электромеханические реле | |
| <3> Диапазоны уставок: | ||
| 1 | 0,1…99,9 с 1…999 с 0,1…99,9 мин 1…999 мин |
|
| 2 | 0,1…99,9 мин 1…999 мин 0,1…99,9 час 1…999 час |
Цены на доступные модификации КонтрАвт ЭРКОН-214
| Наименование | Цена (с НДС), руб. |
| ЭРКОН-214-24-1-2 | по запросу |
| ЭРКОН-214-24-1-1 | по запросу |
| ЭРКОН-214-220-1-1 | по запросу |
| ЭРКОН-214-220-1-2 | по запросу |
ЭРКОН-214 одноканальное реле времени, цифровая индикация, монтаж на DIN-рельс или на панель
Универсальное реле времени «ЭРКОН-214» — функциональный аналог ряда устройств типа ВЛ, РВО, РВЦ, РВ.
В энергозависимой памяти устройства может храниться до 11 временных диаграмм, что дает возможность пользователю выбрать одну из них при настройке реле.
Реле времени имеет две группы контактов на переключение, контрастную светодиодную индикацию, хорошо видимую при любом освещении.
Реле времени выполнены на микропроцессорной основе, обладают высокой точностью измерения и регулирования, надёжны и просты в эксплуатации.
Функции реле времени
- Коммутация внешних цепей с выдержками времени в соответствии с временной диаграммой
- Программный выбор временной диаграммы из 11 вариантов, включая свободно программируемую
- Индикация прямого и обратного счета
- Задание параметров работы реле с помощью кнопок на лицевой панели с контролем по цифровому дисплею.
Общие сведения
- Программный выбор установок
- Программный выбор диапазона установок
- Хранение всех параметров в энергонезависимой памяти реле времени
- Контрастная цифровая индикация (антиблик)
- Две синхронные группы контактов на переключение
Технические характеристики универсального реле времени ЭРКОН-214
| Диапазоны временных уставок (дискретность): | ||
| ЭРКОН-214-Х-Х-1 |
0,1…99,9 с 1…999 с 0,1…99,9 мин 1…999 мин |
|
| ЭРКОН-214-Х-Х-2 |
0,1…99,9 мин 1…999 мин 0,1…99,9 час 1…999 час |
|
| Класс точности, не хуже | 0,02 | |
| Тип контактов реле | 2 группы на переключение | |
| Максимальные значения коммутируемого напряжения: | переменное напряжение | постоянное напряжение |
| 220В | 110В | |
| Максимальные значения коммутируемого тока: | с активной нагрузкой | при работе с индуктивной нагрузкой |
| 5 А | 3 А | |
| Среднее число срабатываний, не менее | 300000 | |
| Питание | ||
| ЭРКОН-214-24-Х-Х | =12…36 В | |
| ЭРКОН-214-220-Х-Х | ~220 В (+10%/-15%) 50 Гц (±2,5% | |
| Монтаж | DIN-рельс | |
| Габариты | 96х88х42 мм | |
| Корпус | КА-Р1 | |
| Условия эксплуатации | ||
| климатическое исполнение | УХЛ 4 | |
| температура | 0…50 °С | |
| режим эксплуатации | Продолжительный или прерывисто-продолжительный | |
| влажность | 80% при 35 °С | |
| Масса, не более | 300 г | |
| Гарантия | 36 месяцев |
Обозначение при заказе ЭРКОН214
| Физические параметры | |
|---|---|
| Вес | 300 г |
| Размеры | 88x42x96 мм |
.png)
Универсальное реле времени «ЭРКОН-214» — функциональный аналог ряда устройств типа ВЛ, РВО, РВЦ, РВ.
В энергозависимой памяти устройства может храниться до 11 временных диаграмм, что дает возможность пользователю выбрать одну из них при настройке реле.
Реле времени имеет две группы контактов на переключение, контрастную светодиодную индикацию, хорошо видимую при любом освещении.
Реле времени выполнены на микропроцессорной основе, обладают высокой точностью измерения и регулирования, надёжны и просты в эксплуатации.
Функции реле времени
- Коммутация внешних цепей с выдержками времени в соответствии с временной диаграммой
- Программный выбор временной диаграммы из 11 вариантов, включая свободно программируемую
- Индикация прямого и обратного счета
- Задание параметров работы реле с помощью кнопок на лицевой панели с контролем по цифровому дисплею.
Общие сведения
- Программный выбор уставок
- Программный выбор диапазона уставок
- Хранение всех параметров в энергонезависимой памяти реле времени
- Контрастная цифровая индикация (антиблик)
- Две синхронные группы контактов на переключение
Технические характеристики реле времени ЭРКОН-214
| Диапазоны временных уставок(дискретность): | ||
| ЭРКОН-214-Х-Х-1 | 0,1…99,9 с 1…999 с 0,1…99,9 мин 1…999 мин |
|
| ЭРКОН-214-Х-Х-2 | 0,1…99,9 мин 1…999 мин 0,1…99,9 час 1…999 час |
|
| Класс точности, не хуже | 0,02 | |
| Тип контактов реле | 2 группы на переключение | |
| Максимальные значения коммутируемого тока: | переменное напряжение | постоянное напряжение |
| 220В | 110В | |
| Максимальные значения коммутируемого тока: | с активной нагрузкой | при работе с индуктивной нагрузкой |
| 5 А | 3 А | |
| Среднее число срабатываний, не менее | 300000 | |
| Питание | ||
| ЭРКОН-214-24-Х-Х | =12…36 В | |
| ЭРКОН-214-220-Х-Х | ~220 В (+10%/-15%) 50 Гц (±2,5% | |
| Монтаж | DIN-рельс | |
| Габариты | 96х96х162 мм | |
| Корпус | КА-Р1 | |
| Условия эксплуатации | ||
| климатическое исполнение | УХЛ 4 | |
| температура | 0…50 °С | |
| режим эксплуатации | Продолжительный или прерывисто-продолжительный | |
| влажность | 80% при 35 °С | |
| Масса, не более | 300 г | |
| Гарантия | 36 месяцев |
Функциональная схема реле времени
Временная диаграмма №0
Задержка на включение. Запуск временной диаграммы — передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Включение производится на заданный интервал времени. Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Временная диаграмма №1
Задержка на включение. Запуск временной диаграммы — уровнем СИГНАЛА УПРАВЛЕНИЯ. Включение производится на заданный интервал времени. Длительность СИГНАЛА УПРАВЛЕНИЯ должна быть не меньше Т1.
Временная диаграмма №2
Влючение на заданный интервал времени. Запуск временной диаграммы — передним фронтом СИНАЛА УПРАВЛЕНИЯ. Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Временная диаграмма №3
Циклическая временная диаграмма. Цикл начинается с паузы. Запуск временной — диаграммы передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Временная диаграмма №4
Циклическая временная диаграмма. Цикл начинается с импульса. Запуск временной диаграммы — передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Временная диаграмма №5
Циклическая временная диаграмма. Цикл начинается с паузы. Запуск временной диаграммы — уровнем СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №6
Циклическая временная диаграмма. Цикл начинается с импульса. Запуск временной диаграммы — уровнем СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №7
Задержка на включение относительно переднего фронта СИГНАЛА УПРАВЛЕНИЯ, задержка на выключение — относительного заднего фронта СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №8
Включение по переднему фронту СИГНАЛА УПРАВЛЕНИЯ, задержка на выключение относительно заднего фронта СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №9
Выключение через заданный интервал времени. Запуск временной диаграммы — задним фронтом СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №10
Задержка на включение. Запуск временной диаграммы — уровнем СИГНАЛА УПРАВЛЕНИЯ, выключение производится СИГНАЛОМ УПРАВЛЕНИЯ.
Обозначение при заказе
ЭРКОН-214 – – –
Где:
| Напряжение питания: | Пример обозначения реле времени при заказе:
ЭРКОН-214-220-1-1 одноканальное реле времени, рассчитанное на работу с напряжением питания 220 В, имеет на выходе электромеханические реле, имеет диапазоны уставок от 0,1 с до 99,9 с, от 1 с до 999 с, от 0,1 мин до 99,9 мин, от 1 мин до 999 мин. |
|
| 220 | ~ 220В | |
| 24 | =12-36В | |
| Тип выходного сигнала: | ||
| 1 | электромеханические реле | |
| Диапазоны уставок: | ||
| 1 | 0,1…99,9 с 1…999 с 0,1…99,9 мин 1…999 мин |
|
| 2 | 0,1…99,9 мин 1…999 мин 0,1…99,9 час 1…999 час |
Технические характеристики ЭРКОН-214 одноканальное реле времени, цифровая индикация, монтаж на DIN-рельс или на панель | КИПиА для АСУ ТП
Описание
Универсальное реле времени ЭРКОН-214 – функциональный аналог ряда устройств типа ВЛ, РВО, РВЦ, РВ.
В энергозависимой памяти устройства может храниться до 11 временных диаграмм, что даёт возможность пользователю выбрать одну из них при настройке реле.
Реле времени имеет две группы контактов на переключение, контрастную светодиодную индикацию, хорошо видимую при любом освещении.
Реле времени выполнены на микропроцессорной основе, обладают высокой точностью измерения и регулирования, надёжны и просты в эксплуатации.
Функции реле времени ЭРКОН-214
- Коммутация внешних цепей с выдержками времени в соответствии с временной диаграммой
- Программный выбор временной диаграммы из 11 вариантов, включая свободно программируемую
- Индикация прямого и обратного счёта
- Задание параметров работы реле с помощью кнопок на лицевой панели с контролем по цифровому дисплею
Общие сведения
- Программный выбор уставок
- Программный выбор диапазона уставок
- Хранение всех параметров в энергонезависимой памяти реле времени
- Контрастная цифровая индикация (антиблик)
- Две синхронные группы контактов на переключение
Органы индикации и управления
Функциональная схема
Схема подключения
Рекомендации по проектированию
При управлении индуктивными нагрузками (электродвигателями, магнитными пускателями и т. д.) с помощью реле, следует принять меры, улучшающие помеховую обстановку, а также предохраняющие исполнительные устройства реле от выбросов напряжения, возникающих в момент разрыва цепи.
Если коммутируемая нагрузка питается постоянным напряжением, то параллельно ей включается защитный диод
Если коммутируемая нагрузка питается переменным напряжением, то параллельно ей нужно включить RC-цепочку
Временные диаграммы
Временная диаграмма №0
Задержка на включение. Запуск временной диаграммы – передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Включение производится на заданный интервал времени. Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Временная диаграмма №1
Задержка на включение. Запуск временной диаграммы – уровнем СИГНАЛА УПРАВЛЕНИЯ. Включение производится на заданный интервал времени. Длительность СИГНАЛА УПРАВЛЕНИЯ должна быть не меньше Т1.
Временная диаграмма №2
Включение на заданный интервал времени. Запуск временной диаграммы – передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Временная диаграмма №3
Циклическая временная диаграмма. Цикл начинается с паузы. Запуск временной – диаграммы передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Временная диаграмма №4
Циклическая временная диаграмма. Цикл начинается с импульса. Запуск временной диаграммы – передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Временная диаграмма №5
Циклическая временная диаграмма. Цикл начинается с паузы. Запуск временной диаграммы – уровнем СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №6
Циклическая временная диаграмма. Цикл начинается с импульса. Запуск временной диаграммы – уровнем СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №7
Задержка на включение относительно переднего фронта СИГНАЛА УПРАВЛЕНИЯ, задержка на выключение – относительного заднего фронта СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №8
Включение по переднему фронту СИГНАЛА УПРАВЛЕНИЯ, задержка на выключение относительно заднего фронта СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №9
Выключение через заданный интервал времени. Запуск временной диаграммы – задним фронтом СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №10
Задержка на включение. Запуск временной диаграммы – уровнем СИГНАЛА УПРАВЛЕНИЯ, выключение производится СИГНАЛОМ УПРАВЛЕНИЯ.
Временная диаграмма №11
Исполнение диаграммы начинается с паузы. В зависимости от значения последней уставки данная временная диаграмма может быть либо однократной, либо циклической.
Если значение последней уставки равно CYС, то временная диаграмма исполняется циклически.Если значение последней уставки равно End, то временная диаграмма исполняется однократно.
Всего возможно задание до 99 участков временной диаграммы различной длительности.
Если во временной диаграмме нет ни одной уставки со значениями CYC или End, то диаграмма будет исполняться циклически с 1-й по 99-ю уставки.
Запуск временной диаграммы – передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Характеристики
Технические характеристики
| Диапазоны временных уставок (дискретность): | |
| ЭРКОН-214-Х-Х-1 | (0,1…99,9) с (1…999) с (0,1…99,9) мин (1…999) мин |
| ЭРКОН-214-Х-Х-2 | (0,1…99,9) мин (1…999) мин (0,1…99,9) час (1…999) час |
| Класс точности, не хуже | 0,02 |
| Тип контактов реле | 2 группы на переключение |
| Максимальные значения коммутируемого напряжения: | |
| Переменное напряжение | 220 В |
| Постоянное напряжение | 110 В |
| Максимальные значения коммутируемого тока: | |
| При работе с активной нагрузкой | 5 А |
| При работе с индуктивной нагрузкой | 3 А |
| Среднее число срабатываний, не менее | 300000 |
| Питание: | |
| ЭРКОН-214-24-Х-Х | =(12…36) В |
| ЭРКОН-214-220-Х-Х | ~220 В (+10 % / -15 %) 50 Гц (±2,5 %) |
| Монтаж | DIN-рельс |
| Габариты | (96×88×42) мм |
| Корпус | КА-Р1 |
| Условия эксплуатации: | |
| Климатическое исполнение | УХЛ 4 |
| Температура | (0…50) °С |
| Режим эксплуатации | Продолжительный или прерывисто-продолжительный |
| Влажность | 80 % при 35 °С |
| Масса, не более | 300 г |
| Гарантия | 36 месяцев |
Поставщик: PIIR.RU
Универсальное реле времени ЭРКОН-214 — функциональный аналог ряда устройств типа ВЛ, РВО, РВЦ, РВ.
В энергозависимой памяти устройства может храниться до 11 временных диаграмм, что дает возможность пользователю выбрать одну из них при настройке реле.
Реле времени имеет две группы контактов на переключение, контрастную светодиодную индикацию, хорошо видимую при любом освещении.
Реле времени выполнены на микропроцессорной основе, обладают высокой точностью измерения и регулирования, надежны и просты в эксплуатации.
МоделиОписаниеФункцииКарта заказа
Доступны для заказа:
- ЭРКОН-214-24-1-2;
- ЭРКОН-214-24-1-1;
- ЭРКОН-214-220-1-1;
- ЭРКОН-214-220-1-2.
