Защитный двигатель EOCR-SS

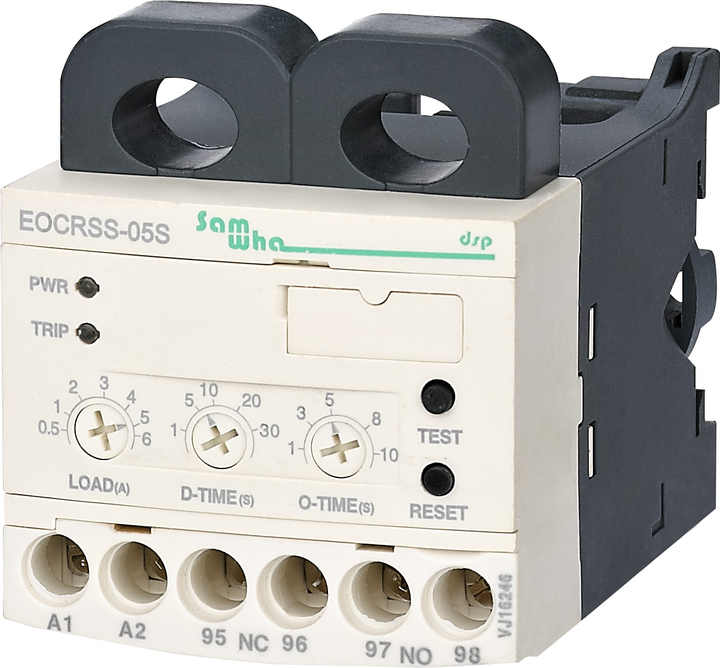

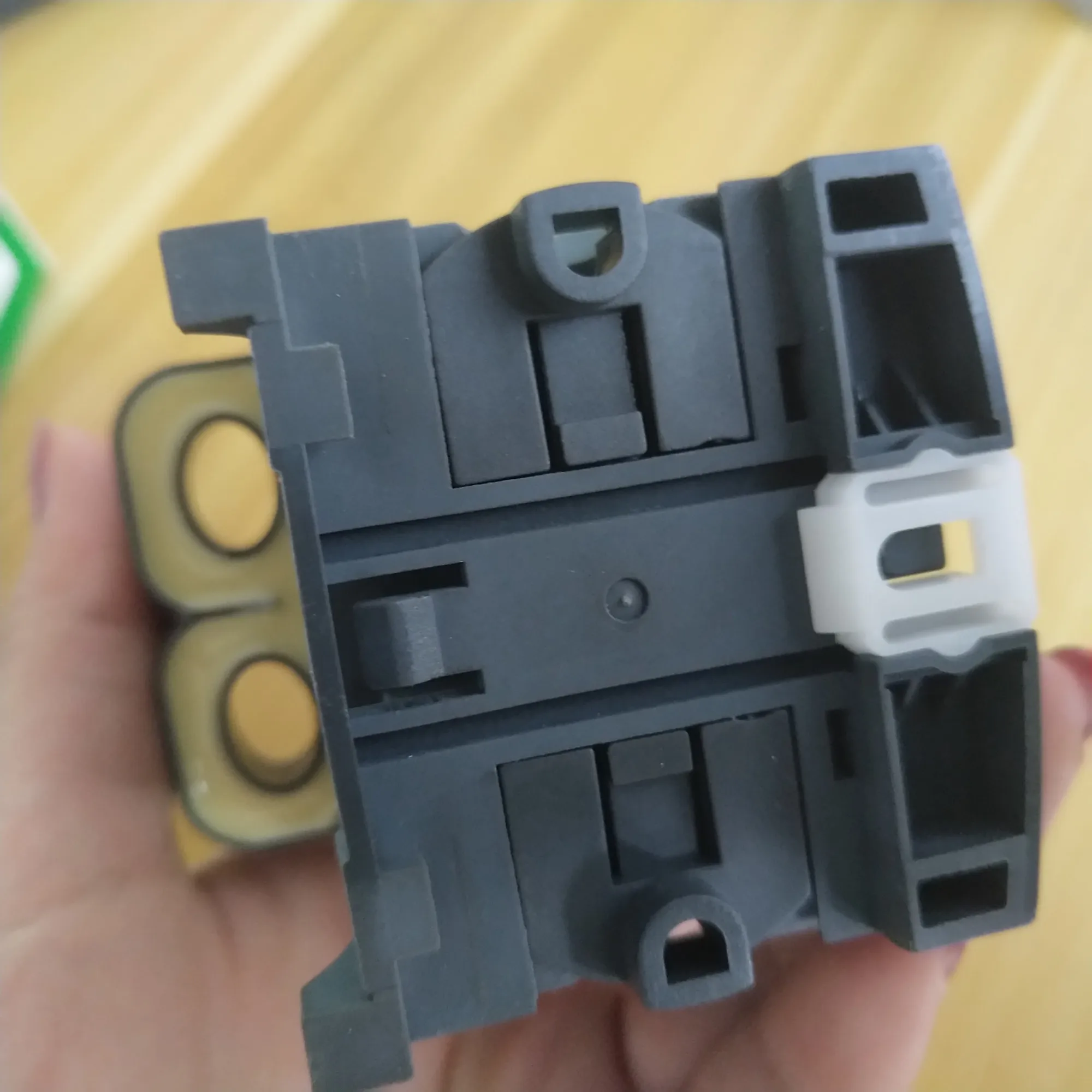

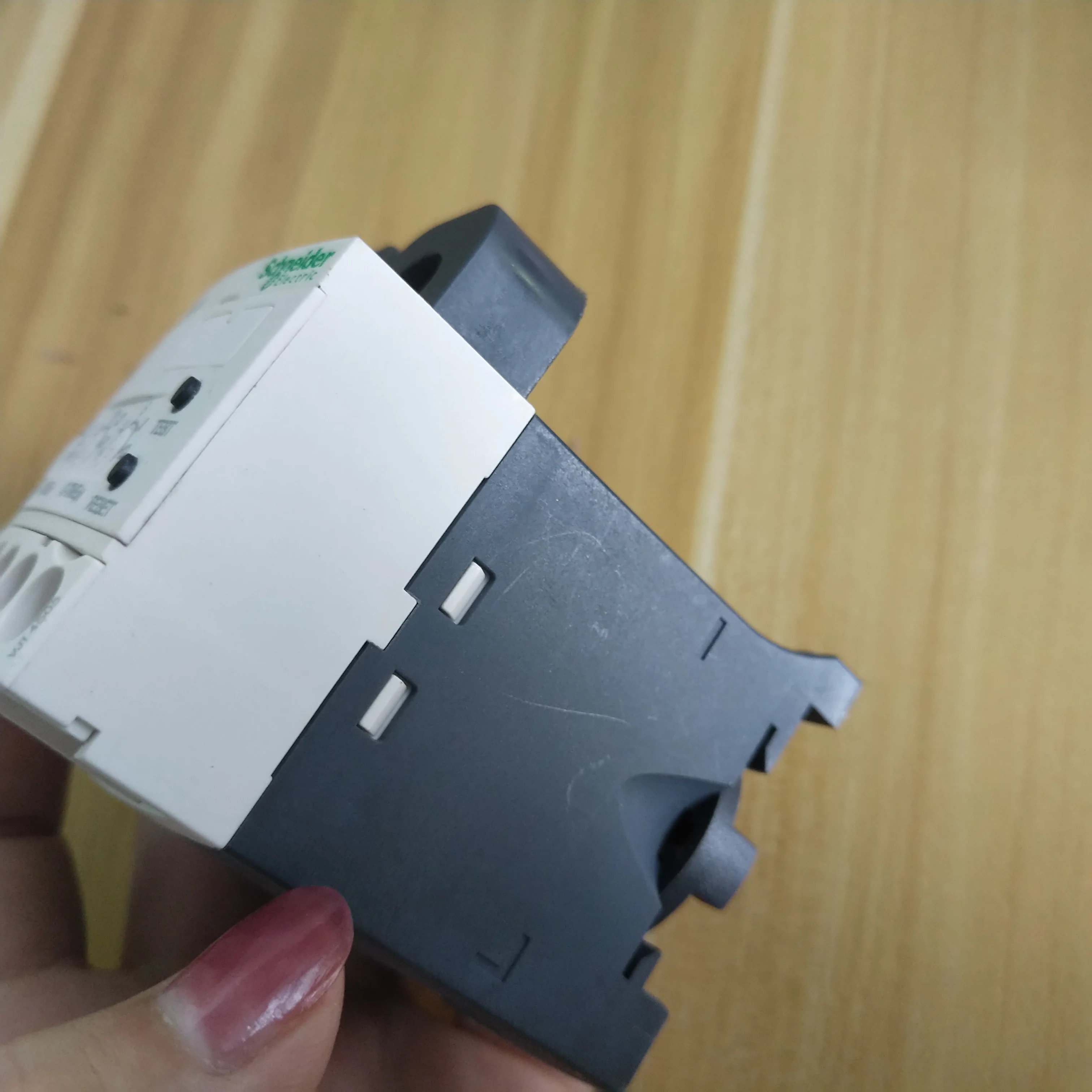

EOCR-SS – реле максимального тока с ультрамалыми временными характеристиками. Сигнал текущего ощущения получается с использованием фазовой линии основного контура через два трансформатора (CT). Когда нагрузка ненормальна, мощность контура управления отключается внутренним реле для достижения цели защиты нагрузки. Он имеет преимущества небольшого размера, малый вес, защиту от помех, отсутствие шума, надежную работу, надежную защиту, удобную установку и использование. Он в основном подходит для защиты от перегрузки двигателей и оборудования.

1. Введение функции:

1-1. С превышением тока, потери фазы, блокировки и других функций защиты.

1-2. Защита может быть достигнута в диапазоне от 0,1 до 60 А с использованием трех разных моделей (05, 30, 60). Если он превышает 60А (максимум 800А), его необходимо комбинировать с внешними трансформаторами.

1-3. Задержка запуска, задержка срабатывания и значение перегрузки могут быть установлены отдельно.

1-4. Рабочий блок питания составляет 180 ~ 480 В переменного тока (24 В, 36 В, 110 В, 660 В).

1-5. Два индикатора (LED) показывают состояние питания (зеленый) и статус действия (красный).

1-6. После активации реле его можно сбросить с помощью ручного сброса (нажать кнопку RESET) и отключить питание.

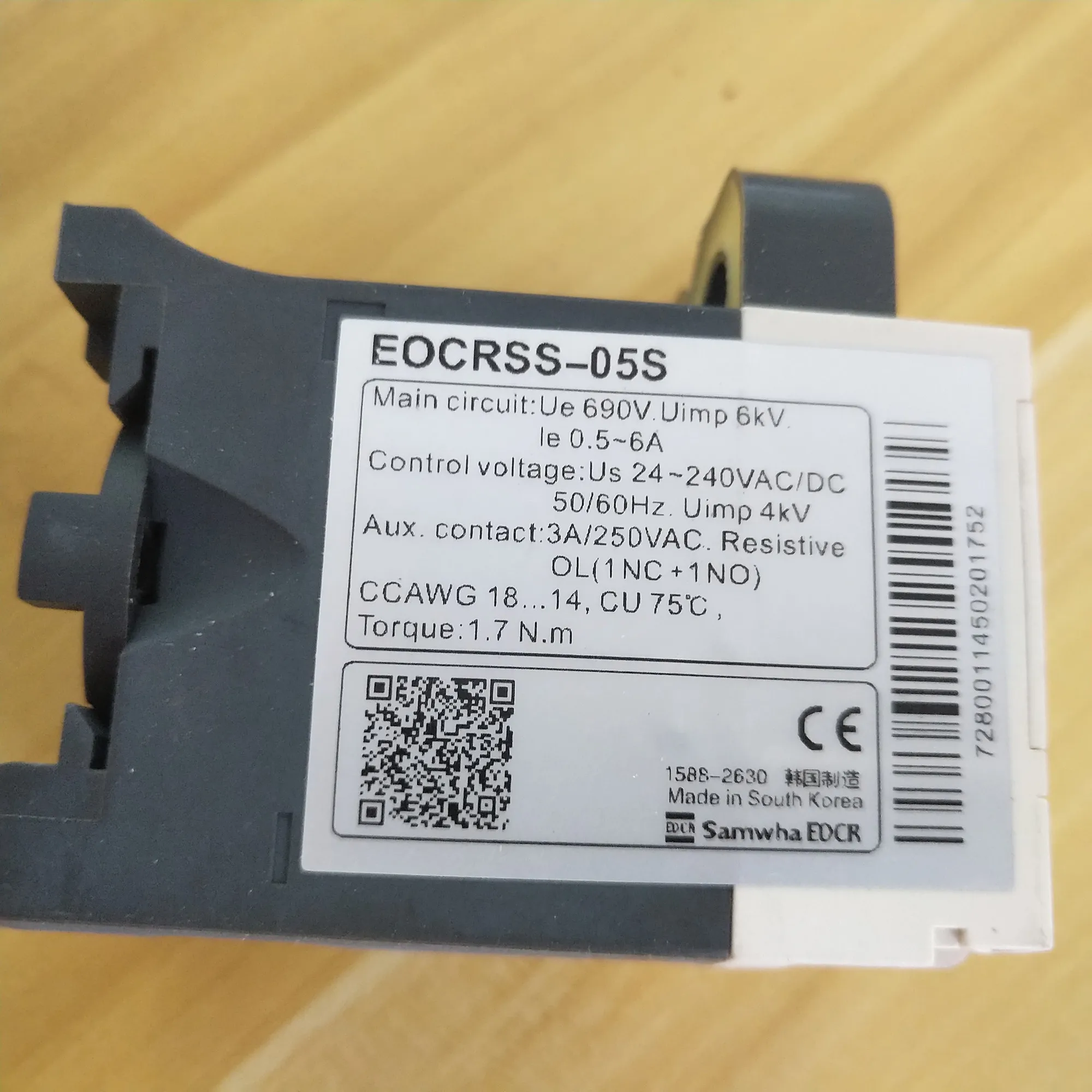

1-7. Этот продукт имеет две разные модели тока 0.5-6A 5-70A

2, метод установки

После завершения проводки со ссылкой на типовую схему подключения реле должно быть настроено таким образом, чтобы реле работало нормально следующим образом:

2-1. Перед запуском двигателя в соответствии с фактическим временем пуска двигателя отрегулируйте ручку задержки запуска (D-TIME) до этого значения (предпочтительно добавьте от 2 до 3 секунд). Если он не уверен, настройте ручку на максимальное значение.

2-2. Отрегулируйте ручку задержки срабатывания (O-TIME) и ручку настройки максимального тока (LOAD) до максимального значения.

2-3. Запустите двигатель. После того, как двигатель работает плавно (то есть значение D-TIME превышает время задержки пуска), вращение максимальной скорости (LOAD) медленно поворачивается против часовой стрелки до тех пор, пока не загорится красный индикатор (LED). Это фактическая операция. 100% от текущего значения. Поверните ручку по часовой стрелке до тех пор, пока красный индикатор не погаснет (в заданное время задержки срабатывания O-TIME), что составляет 103% от фактического значения рабочего тока. Продолжайте вращать ручку настройки тока по току (LOAD) по часовой стрелке, чтобы установить соответствующее значение максимальной токовой защиты. (Рекомендуемое значение максимального тока составляет от 110% до 125% от фактического значения рабочего тока)

2-4. Перекалибруйте время задержки пуска (D-TIME) в соответствии с нормальной работой двигателя. Общее заданное значение на 2 – 3 секунды больше фактического значения.

2-5. Сбросьте время задержки срабатывания (O-TIME) в соответствии с реальной ситуацией.

2-6. После настройки нажмите кнопку тестирования (TEST), чтобы проверить результат настройки.

3. Описание состояния индикатора

3-1. После включения реле загорается зеленый индикатор (светодиод), указывая, что он вступил в нормальное состояние.

3-2. Если во время работы горит красный индикатор, это означает, что функция защиты этого реле активна.

Четыре. Инструкции тестовой кнопки

Реле необходимо регулярно проверять во время работы следующим образом: при отсутствии нагрузки нажмите кнопку тестирования (TEST) и не отпускайте.

Красный индикатор горит. После задержки запуска и времени задержки срабатывания вы можете услышать звук реле «clatter». В это время отпустите кнопку тестирования (TEST), красный индикатор всегда горит, указывая, что реле работает нормально. После завершения вышеуказанной работы нажмите кнопку RESET, чтобы сбросить и ввести нормальное рабочее состояние.
