Инструкция по сборке,установке и эксплуатации душевых кабин Aquapulse 8501A,8501B,8503A,8503B,8504A,8504B

 8501A – 80*80*195 см, без электрики, высокий полукруглый поддон

 8501B – 90*90*195 см, без электрики, высокий полукруглый поддон

 8503A – 80*80*195 см, без электрики, низкий полукруглый поддон

 8503B – 90*90*195 см, без электрики, низкий полукруглый поддон

 8504A – 80*80*195 см, без электрики, низкий квадратный поддон

 8504B – 90*90*195 см, без электрики, низкий квадратный поддон

Содержание

1. Комплект поставки и технические характеристики душевой кабины

2. Сборка душевой кабины

3. Использование и эксплуатация изделия

4. Повседневный уход

5. Транспортировка, хранение и утилизация

ВНИМАНИЕ! Производитель рекомендует, чтобы сборка и установка душевой кабины производилась только специалистами Сервисной службы имеющей Сертификат

* Все указанные размеры душевых кабин и ванн в связи с конструкционными особенностями имеют погрешность ±2см

Производитель оставляет за собой право вносить изменения в конструкцию без предварительного уведомления.

1. Комплект поставки и технические характеристики душевой кабины

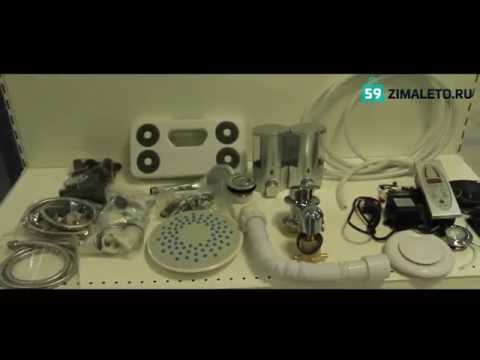

1.1. Комплект поставки

№ Наименование Кол-во Ед. изм.

1 коробка с поддоном

1.1 инструкция по монтажу и эксплуатации 1 шт.

1.2 ручной душ 1 шт.

1.3 душевая стойка с мыльницей и поворотным держателем, гайка М20 1 компл.

1.4 смеситель однорычажный в сборе 1 компл.

1.5 шланг в металлической оплетке для ручного душа, 110мм 1 шт.

1.6 сливной стакан с гофрой 40/50мм 1 компл.

1.7 ролик 8 шт.

1.8 ручка дверная 2 шт.

1.9 крепление передних стекол Г-образное, шуруп (саморез) М3х10мм 4 компл.

1.10 ограничитель для роликов, шуруп (саморез) М3х10мм 8 компл.

1.11 шланг ПВХ 300мм 1 шт.

1.12 шпилька М12х140мм центральная *(кроме моделей 8503, 8504) 1 шт.

1.13 шпилька М12х425мм задняя *(кроме моделей 8503, 8504) 1 шт.

1.14 шпилька М12х435мм передняя, боковая *(кроме моделей 8503, 8504) 3 шт.

1.15 Г-образный упор для крепления экрана *(кроме моделей 8503, 8504) 3 шт.

1.16 ножка маленькая/ножка большая *(кроме моделей 8503, 8504) 1/4 шт.

1.17 U-образный фиксатор экрана *(кроме моделей 8503, 8504) 4 шт.

1.18 заглушка (хром) для крепежа экрана, направляющая, шуруп (саморез) 3 шт. М3х15мм *(кроме моделей 8503, 8504)

1.19 шуруп (саморез) М3х35мм, шайба М3, для крепления каркаса к 6 шт. поддону*(кроме моделей 8503, 8504)

1.20 гайка М12 *(кроме моделей 8503, 8504) 24 шт.

1.21 шайба М12 *(кроме моделей 8503, 8504) 14 шт.

1.22 шуруп (саморез) М3х35мм, для крепления вертикальных профилей к 8 шт. горизонтальным

1.23 хомут металлический 2 шт.

1.24 поддон *(для модели 8503, 8504 поддон поставляется в собранном виде) 1 шт.

1.25 каркас *(кроме моделей 8503, 8504) 1 шт.

1.26 экран *(кроме моделей 8503, 8504) 1 шт.

1.27 профиль горизонтальный полукруглый (дуга) *(кроме модели 8504) 2 шт.

1.28 профиль горизонтальный прямой *(кроме моделей 8503, 8501) 4 шт.

1.29 угловые крепления горизонтальных профилей (кроме моделей 8501, 8503) 2 шт.

1.30 пластиковый уголок-штуцер для подачи воды, прокладка резиновая 1 компл.

1.31 сливной клапан, резиновая прокладка — 2шт, гайка 1 компл.

1.32 крепеж душевой стойки: винт М4х20мм, гайка М4, шайба М4 2 компл.

1.33 пластиковый уголок для сборки задних стенок (8503, 8504 / 8501) 16/14 компл.

1.34 винт М4х20мм, шайба М4, гайка М4 для крепления пластиковых уголков 36/30 компл. к задним стенкам (8503, 8504 / 8501)

1.35 декоративная заглушка (белая) для крепежа задних стенок, направляющая 16/14 компл. с втулкой (8503, 8504 / 8501)

1.36 декоративная заглушка (белая) для крепежа задних стенок, направляющая 20/16 компл. (8503, 8504 / 8501) для пластиковых уголков с четырьмя отверстиями

1.37 шуруп (саморез) М4х18мм, для крепления пластиковых уголков к 16/14 шт. вертикальным профилям и поддону (8503, 8504 / 8501)

1.38 пластиковый уголок с четырьмя отверстиями, для соединения задних 5/4 шт стенок между собой (8503, 8504 / 8501)

2 коробка с задними стенками

2.1 задняя стенка левая 1 шт.

2.2 задняя стенка правая 1 шт.

3 коробка с передними стеклами

3.1 переднее неподвижное стекло 2 шт.

3.2 дверь стеклянная 2 шт.

3.3 профиль боковой вертикальный 2 шт.

3.4 силиконовый профиль задний угловой вертикальный 1 шт.

3.5 профиль силиконовый с магнитной защелкой 2 шт.

3.6 F-образный силиконовый профиль (щеточка) для переднего неподвижного 2 шт. стекла

3.7 П-образный силиконовый уплотнитель с воздушной подушкой для задней 2 шт. стенки (длинный)

3.8 П-образный силиконовый уплотнитель с воздушной подушкой для задней 2 шт. стенки (короткий)

3.9 П-образный силиконовый уплотнитель для переднего неподвижного 2 шт. стекла (мягкий)

1.2. Технические характеристики душевой кабины

Характеристика Ед. изм  8501А 8501В  8503А 8503В  8504А  8504B

Форма поддона ¼ круга ¼ круга ¼ круга ¼ круга квадрат квадрат

Длина см 80 90 80 90 80 90

Шарина см 80 90 80 90 80 90

Высота см 195 195 195 195 195 195

Высота до верхней кромки см 45 45 15 15 15 15

Вес кабины (без воды) кг 55 60 58 64 66 71

Высота до точек см 110 110 110 110 110 110 подключения г/х воды

Максимальная нагрузка на кг 120 120 120 120 120 120 поддон

Допустимое давление в атм 1,5 ~ 2,0 водопроводе

Подключение к воде Гибкая подводка в металлической оплетке с наружной резьбой ½ ′′

* Все указанные размеры душевых кабин и ванн в связи с конструкционными особенностями имеют погрешность ±2см

Изготовитель: JIASHAN KML SANITARY WARE FACTORY, No. 98, Huaxiang avenue, Dayun town, Jiashan, China ( Китай)

Производитель оставляет за собой право вносить изменения в конструкцию без предварительного уведомления.

1.3. Назначение изделия

Душевая кабина или гидромассажный бокс предназначены для при ема человеком водных процедур в виде душа (ручного и тропического), а также гидромассажа спины и/или поясницы. Данное изделие необходимо использовать в помещениях с температ урой окружающей среды не менее + 5 градусов и не более +40 градусов Цельсия, и оснащенных водопроводом и канализацией. Вода должна подаваться под давлением 0,5-2,5 атм. через фильтр грубой очистки (размер частиц более 0,1 мм). При недостаточном давлении воды, необходимо установить насос, при избыточном – редуктор.

2. Сборка душевой кабины

Этап 1. Подготовка места

○ – вывод водопровода ½

○ – вывод канализации 40, 50мм

☐ — розетка (устанавливается, если в кабине предусмотрено электрооборудование)

Если под душевую кабину делается подиум, то все расстояния, указанные на установочной схеме (особенно расстояния до точек вывода, горячей и холодной воды), должны измеряться от поверхности подиума.

При невозможности обеспечить указанную на установочной схеме высоту сливной трубы, на месте установки изделия должен быть сооружен подиум. Высота подиума должна быть такой, чтобы расстояние от его поверхности до центра сливной трубы не превышало величины, указанной на установочной схеме.

Не более 6,5см От пола до центра канализации

Более 6,5см От пола до центра канализации-нужен подиум

Лучший вариант для стока воды (А  или В)

Поверхность пола или подиума должна быть ровной и сплошной (без впадин и выступов) и обязательно покрывается плиткой. Душевая кабина может весить свыше 100 кг, так что перемещать ее по шершавой цементной стяжке практически не возможно.

Установка оборудования производится до монтажа другой сантехники и мебели.

Рис. 1 Неправильно

Рис. 2 Правильно

Обязательно наличие фильтров механической очистки на холодную и горячую воду. Не допускается установка фильтров непосредственно на выходную арматуру к оборудованию из-за габаритных размеров.

Наличие редукторов, поддерживающих в системе водоснабжения одинаковое давление горячей и холодной воды не более 2,0 атмосфер. Не допускается установка редукторов непосредственно на выходную арматуру к оборудованию из-за габаритных размеров.

Помещение для сборки оборудования должно быть очищено от посторонних предметов, таких как: строительный мусор и пыль. От чистоты помещения зависит качество сборки и дальнейшие сроки качественной работы устанавливаемого оборудования.

Т.к. кабина собирается в отодвинутом от стены положении, для ее монтажа необходимо оставлять свободное пространство в ванной комнате (так, чтобы ее можно было отодвинуть на расстояние не менее 60 см от стен). Так же для обеспечения дальнейшего обслуживания Покупатель обязан обеспечить свободный доступ к Оборудованию. Расстояние от потолка до крыши кабины должно составлять не менее 20 см Расстояние от Оборудования до других предметов (мебель, стиральная машина, унитаз, умывальник) установленных в ванной комнате должно составлять не менее 20 см

В целях безопасности и сохранности оборудования, производства качественной сборки, при установке оборудования, любые другие работы НЕ ДОПУСКАЮТСЯ.

Этап 2. Сборка поддона (для моделей с высоким поддоном)

2.1.Положите поддон на чистую ровную поверхность таким образом, чтобы дно оказалось вверху.

2.2. Положите на дно поддона каркас.

2.3.Установите 2 шпильки М12х435мм по краям и 1 в передней части вкрутив их в установочные места предусмотренные на поддоне, заранее накрутив на каждую по 2 гайки М12 (1 гайка будет использоваться в качестве контргайки для фиксации шпильки в установочном месте на поддоне, 1 гайка будет фиксировать каркас) и продев по 1 шайбе М12 (шайба должна попасть между гайкой и каркасом).

Аналогично установите на заднюю часть поддона шпильку М12х425мм

ВНИМАНИЕ! НЕ ЗАТЯГИВАЙТЕ ГАЙКИ И КОНТРГАЙКИ ДО ОКОНЧАНИЯ СБОРКИ ПОДДОНА. ОКОНЧАТЕЛЬНАЯ ПРОТЯЖКА КОНТРГАЕК ПРОИСХОДИТ ПОСЛЕ ФИКСАЦИИ КАРКАСА НА ПОДДОНЕ.

2.4.Наденьте на боковые, заднюю и переднюю шпильки шайбы М12 и накрутите гайки М12 (шайба должна находиться между гайкой и каркасом). Прижмите каркас к поддону, немного подтянув гайки.

Крепление шпилек с уголками для установки экрана

Крепление задней шпильки экрана

2.5. Выровняйте каркас на поддоне относительно установочных мест так, чтобы шпильки находились строго вертикально. Вставьте шурупы (саморезы) М3х35мм и шайбы М3 из комплекта поставки в отверстия на каркасе и зафиксируйте каркас на поддоне, вкрутив шурупы. Шурупы должны попадать строго в закладные, предусмотренные для крепления каркаса на поддоне.

ВНИМАНИЕ! БУДЬТЕ ОЧЕНЬ АККУРАТНЫ, ВКРУЧИВАЯ САМОРЕЗЫ, СЛЕДИТЕ, ЧТОБЫ ОСТРЫЕ КОНЦЫ ШУРУПОВ НЕ ВЫШЛИ С ВНУТРЕННЕЙ СТОРОНЫ ПОДДОНА И НЕ ИСПОРТИЛИ АКРИЛОВОЕ ПОКРЫТИЕ!

2.6.На боковые и переднюю шпильки накрутите гайки М12 и наденьте шайбы М12, поставьте пластиковые Г-образные упоры для крепления экрана. Сверху на упоры наденьте шайбы М12 и закрутите гайками М12.

2.7.В центр каркаса, в предусмотренное для этого место, установите шпильку М12х140мм, и закрепите ее дополнительной контргайкой М12.

2.8.Накрутите на все шпильки гайки М12 и ножки так, чтобы под каждой ножкой оказалась контргайка, предназначенная для фиксирования этой ножки.

2.9.Протяните все гайки и контргайки кроме тех, которые фиксируют ножки и пластиковые Г-образные упоры для крепления экрана.

2.10.Установите U-образные фиксаторы для крепления экрана, заведя их в пазы.

2.11.Переверните поддон, снимите с него защитную пленку, установите сливной клапан и сливной стакан с гофрой. Резиновая прокладка на сливе должна находиться между поддоном и фиксирующей гайкой.

2.12.Поставьте поддон на место монтажа и отрегулируйте его положение ножками. Поддон должен располагаться в строго горизонтальном положении.

ВНИМАНИЕ! ПРИ ПОМОЩИ УРОВНЯ ПРОВЕРЬТЕ ПОЛОЖЕНИЕ ПОВЕРХНОСТИ ПОДДОНА. ПОДДОН ДОЛЖЕН РАСПОЛАГАТЬСЯ СТРОГО ГОРИЗОНТАЛЬНО !

2.13. Затяните контргайки на ножках.

ВНИМАНИЕ! УСТАНОВКА И ФИКСАЦИЯ ЭКРАНА ПРОИСХОДИТ В САМУЮ ПОСЛЕДНЮЮ ОЧЕРЕДЬ ПОСЛЕ ПОДКЛЮЧЕНИЯ КАБИНЫ К ВОДЕ, КАНАЛИЗАЦИИ И ПРОВЕРКИ ВСЕХ УЗЛОВ!

2.14. Примерьте декоративный экран заправив верхнюю часть экрана под кромку поддона. Отрегулируйте пластиковые углы для крепления экрана и затяните их гайками.

2.15. Крепится экран шурупом (саморезом) М3х15мм который продевается через направляющую для декоративной хромированной заглушки, потом проходит через экран и фиксируется в пластиковом Г-образном упоре для крепления экрана.

2.16. Закройте шурупы декоративными хромированными заглушками. защелка для крепления экрана поддон экран

Общая схема сборки задних стенок 8501, 8503 (полукруглый поддон)8504 (квадратный поддон)

Общая схема сборки передних стекол и дверей 8501, 8503 (полукруглый поддон) 8504 (квадратный поддон)

Этап 3. Сборка передней части

3.1. Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля (дуги) соедините их шурупами (саморезами) М3х35мм таким образом, чтобы получилась прямоугольная рамка.

3.2. Оденьте на передние неподвижные стекла П-образные силиконовые уплотнители и вставьте стекла вместе с уплотнителями в пазы вертикального профиля.

3.3. Вставьте передние неподвижные стекла в пазы на вертикальных профилях и закрепите их используя «Г»-образное крепление передних неподвижных стекол и шурупы (саморезы) М3х10мм

3.4. Наденьте на стекла короткие F-образные силиконовые профиля (щеточки) так чтобы плавники находились внутри кабины.

3.5. Установите на верхние и нижние направляющие профиля (дуги) ограничители для роликов, используя шурупы (саморезы) М3х10мм

3.6. Установите получившуюся конструкцию на поддон.

Этап 4. Установка аксессуаров и крепление задних стенок

4.1. Оденьте на заднюю стенку П-образные силиконовые уплотнители с воздушным амортизатором. П-образные силиконовые уплотнители одеваются на нижний край задней стенки, а так же на внешний край стенки, который затем будет присоединен к боковому вертикальному профилю. Внутренний край задней стенки, должен оставаться открытым.

4.2. Установите душевую стойку. В верхней части используйте винты М4х20мм, гайки М4, шайбы М4. Нижнюю часть, закрепите пластиковой гайкой М20.

4.3. Установите смеситель, прикрутив его винтами из комплекта.

4.4. Соедините смеситель и ручной душ шлангом ПВХ 370мм, затяните хомуты на шланге.

ВНИМАНИЕ! СМЕСИТЕЛЬ К СИСТЕМЕ ВОДОСНАБЖЕНИЯ ПОДКЛЮЧАЕТСЯ ТОЛЬКО ГИБКИМИ ШЛАНГАМИ (В КОМПЛЕКТ ПОСТАВКИ ШЛАНГИ НЕ ВХОДЯТ). ФИТИНГИ ТРУБ В МЕСТАХ СОЕДИНЕНИЯ ДОЛЖНЫ БЫТЬ СНАБЖЕНЫ УПЛОТНЯЮЩИМИ ПРОКЛАДКАМИ, ГАЙКИ СЛЕДУЕТ ЗАТЯГИВАТЬ ПЛОТНО. ВСЕ ХОМУТЫ, НАХОДЯЩИЕСЯ НА ШЛАНГАХ ПОДВОДКИ ВОДЫ С ОБРАТНОЙ СТОРОНЫ КАБИНЫ НЕОБХОДИМО ПРОВЕРИТЬ ПЕРЕД ВКЛЮЧЕНИЕМ ВОДЫ В ДУШЕВОЙ КАБИНЕ, И В СЛУЧАЕ НЕОБХОДИМОСТИ ПОДТЯНУТЬ.

4.5. С обратной стороны задней стенки закрепите пластиковые уголки для крепления задней стенки к поддону и вертикальному алюминиевому профилю. Для этого потребуется, продеть винт М4х20мм с направляющей для декоративной белой заглушки в отверстие с лицевой части стекла. С обратной стороны закрепите пластиковый уголок, используя гайку М4 и шайбу М4. Закройте декоративной заглушкой белого цвета направляющие внутри кабины.Соберите вторую заднюю стенку аналогично первой.

4.6. Поставьте заднюю стенку на поддон, совместите ее с боковым вертикальным профилем и скрепите шурупами (саморезами) М4х15, по высверленным отверстиям. Установите вторую заднюю стенку аналогично первой.

4.7. Оденьте на обе задние стенки угловой силиконовый уплотнитель. Соедините задние стенки между собой через пластиковые уголки с четырьмя отверстиями, используя для этого, с внутренней стороны кабины, винт М4х20 с направляющей. С внешней стороны на винт проденьте пластиковую шайбу М4 с втулкой, затем шайбу М4, и все зафиксируйте гайкой М4. Закройте направляющую, белыми декоративными заглушками.

4.8. Выровняйте всю верхнюю конструкцию относительно центра поддона таким образом, чтобы алюминиевые профиля, которые лежат на поддоне находились посередине бортов поддона. Закрепите задние стенки шурупами (саморезы) М4х18, прикрутив их к поддону, используя за ранее прикрученные пластиковые уголки.

Этап 5. Установка роликов и дверей гайками.

5.1. Наденьте на двери силиконовые профиля с магнитными защелками, соблюдайте полярность.

5.2. Установите ручки.

5.3. Установите на двери верхние ролики.

5.4. Навесьте двери на верхний направляющий профиль (дугу).

5.5. Заведите нижние ролики в нижний направляющий профиль (дугу) под отверстия для роликов в дверях.

5.6. Зафиксируйте нижние ролики в дверях

5.7. Отрегулируйте ролики так, чтобы двери закрывались без щелей вверху и внизу и ходили плавно.

Этап 6. Геметизация душевой кабины

6.1. Для герметизации душевой кабины используйте санитарный герметик прозрачный, поскольку он более водостойкий.

6.2. Перед герметизацией протрите поверхность влажной тканью, а затем насухо протрите сухой тканью.

6.3. При герметизации душевой кабины, герметизируйте все соединения профилей. Герметизируется кабина только с внутренней части кабины. Если герметизировать внутри и снаружи, то в дальнейшем вы не сможете выявить, где может протекать соединение.

6.4.Необходимо так же герметизировать следующие узлы и соединения: места крепления смесителя, места прилегания смесителя к задней стенки, места крепления душевой стойки, уголки для подачи воды. Данные узлы необходимо герметизировать с наружной стороны кабины.

3. Использование и эксплуатация изделия

Вода применяется в целях оздоровления и улучшения состояния всего организма. Оснащение душевых кабин гидромассажными системами позволяет мышцам расслабиться и снять напряжение. Сеансы гидромассажа следует проводить только в теплой, ко мфортной воде, длительностью не более 10 мин. Эффект напрямую зависит от температуры воды и продолжительности. Тропический душ, создающий имитацию настоящего дождя, оказывает терапевтический эффект. Если во время приема водных процедур ощущается сонливость , следует уменьшить температуру воды и прервать гидромассаж. Гидромассаж противопоказан людям с заболеваниями сердечнососудистой системы, с почечными заболеваниями, склонным к варикозному расширению вен и различным кровотечениям, а также при высокой температуре и избыточном весе тела.

Уважаемый покупатель соблюдение данных правил эксплуатации и мер предосторожности, описанных ниже, позволит сохранить вашу кабину в надлежащем состоянии и продлит срок ее эксплуатации.

1. Не рекомендуется пользоваться душевой кабиной лицам в состоянии алкогольного опьянения.

2. Людям с болезнью сердца, а так же подверженных высокому давлению, пожилым людям, беременным рекомендуется пользоваться душевой кабиной под присмотром.

3. Маленьким детям рекомендуется пользоваться душевой кабиной в присутствии взрослых.

4. Не купайте крупных домашних животных в душевой кабине, это может повредить акриловое покрытие оборудования.

5. Перед использованием душевой кабины необходимо проверить положение переключателя режимов, а так же положение основного переключателя холодной и горячей воды. Регулятор подачи воды должен находиться в среднем положении, чтобы температура воды была приемлемой для использования.

6. Переключение режимов (тропический душ, форсунки массажа спины, гидромассаж ног, лейка) осуществляется только при перекрытой подачи воды.

7. Температура воды при использовании душевой кабины не должна превышать 40С. Превышение данной температуры может повредить акриловое покрытие оборудования: вызвать появление трещин или вызвать расслоение акрила, а так же вывести из строя ручной душ и элементы гидромассажа.

8. При длительном не использовании душевой кабины отключите ее из основной сети электроснабжения и перекройте краны подачи воды при этом откройте и закройте основной кран смесителя душевой кабины, чтобы уменьшить давление воды в шлангах и патрубках. Это поможет предотвратить повреждение оборудования в случае непредвиденных обстоятельств (резкие скачки напряжения в электросети, резкие скачки давления в водопроводной сети.

9. Избегайте попадание на акриловые поверхности тяжелых предметов с грубыми или острыми формами, либо предметов, температура которых выше 40С.

10. Исключите направленное попадание воды на крышу душевой кабины с внутренней стороны во избежание попадания влаги через декоративные накладки на динамик и вентилятор вытяжки.

11. Не применяйте излишнего механического давления к стеклянным деталям оборудования (дверцы, передние стекла, задние и боковые стеклянные стенки) и не ударяйте их тяжелыми предметами.

12. Акриловые поддоны душевых кабин рассчитаны на определенную весовую нагрузку, поэтому эксплуатация душевой кабины предполагает нахождение в ней одного человека весом не более 120 кг.

13. Запрещается заходить в душевую кабину и вставать на поддон в обуви.

14. Используйте душевую кабину строго по назначению. Исключите замачивание белья, стирку и полоскание вещей (химические элементы, содержащиеся в вашем порошке, могут повредить акриловое покрытия изделия).

15. При выходе из строя отдельных узлов и механизмов не пытайтесь самостоятельно исправить их. Обязательно изучите инструкцию возможных неисправностей и проконсультируйтесь со специалистами

16. Запрещены изменения и добавления в конструкцию деталей, узлов, механизмов, материалов, не относящихся к комплектации душевой кабины (дополнительные полочки, декоративные накладки, использование дополнительной покраски).

17. В течение всего срока эксплуатации проверяйте душевую кабину на предмет протечек, а так же на целостность соединений подводки воды и деталей подвижных частей не реже одного раза в месяц.

4. Повседневный уход.

1. Используйте обычные жидкие моющие средства и мягкую ткань для мытья и протирки. Запрещено пользоваться моющими средствами, содержащими ацетон, аммиак, каустическую соду, хлор, щелочи и органические растворители. Не пользуйтесь дезинфицирующими средствами, содержащими формальдегид. Использование подобных веществ для чистки душевой кабины может не только повредить акрил и силиконовые элементы, но так же и растворить герметик использующийся при сборке кабины.

2. Для полировки и наведения блеска можно пользоваться специально предназначенными для этого средствами. Если поверхность кабины стала пятнистой, нанесите зубную пасту на мягкую ткань и протрите ее.

3. Осадок и налет, остающиеся от воды, с поверхности кабины лучше удалить, смочив мягкую ткань в слегка подогретом лимонном соке или уксусе.

4. Неглубокие царапины и следы от окурков можно удалить, отшлифовав поверхность наждачной бумагой №2000, смоченной в воде, а затем отполировав ее с помощью зубной пасты и мягкой ткани.

5. Уход за деталями с металлическим покрытием. Слегка протрите металлические части мягкой х/б тканью, вытрите насухо. Ни в коем случае не протирайте их жесткой тканью.

6. Панели и дверь из металлизированного стекла следует протирать мягкой тканью, смоченной в моющем средстве. Строго запрещается скоблить их острыми предметами. Раздвижную стеклянную дверь для мытья можно предварительно снять с каркаса.

7. Поддерживайте в чистоте поддон, избегайте засорения слива выпуска воды посторонними предметами.

8. Один раз в 6 месяцев смазывайте ролики на дверях душевой кабины техническим вазелином.

5. Транспортировка, хранение и утилизация.

1. Изделия транспортируются крытым транспортом в вертикальном положении, в закрепленном состоянии. Перевозка осуществляется в разобранном виде.

2. При перемещении душевых кабин категорически запрещается бросать и небрежно передвигать.

3. Следует избегать сильного сжатия и давления на коробки. Не укладывать штабелями.

4. Хранение изделия осуществляется в упаковке производителя.

5. Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

6. После покупки товара и до установки, необходимо хранить товар в упаковке.

7. Душевые кабины не содержат материалов, нуждающихся в специальной утилизации. воды увеличится

Условия гарантийного обслуживания:

1. Гарантийный срок эксплуатации исчисляется в течение 360 дней со дня продажи.

2. Производитель обязуется выполнять принимаемые на себя обязательства гарантийного обслуживания при условии эксплуатации и использования оборудования исключительно по его прямому назначению, в соответствии с инструкцией по монтажу и эксплуатации.

3. Гарантия распространяется на оборудование только при условии монтажа оборудования специализированной сервисной службой, имеющей сертификат Производителя. В противном случае гарантия на оборудование не распространяется и последующий ремонт проводиться за счет Покупателя.

4. Гарантия не распространяется на оборудование установленное в местах общего пользования.

5. Гарантия не распространяется на оборудование или его части, вышедшие из строя по следующим причинам:

— нарушение правил эксплуатации и технических требований, изложенных в инструкции по монтажу и эксплуатации;

— неисправности и аварий существующей системы канализации электросети и водоснабжения, а также негативных воздействий окружающей среды;

— самостоятельный или несанкционированный ремонт оборудования и/или использование запасных частей, не относящихся к комплектации данного оборудования и использование некачественных расходных материалов, а так же установка в оборудование механизмов или устройств не предусмотренных конструкцией данного оборудования;

— механические и химические повреждения;

— естественный износ Оборудования и его составных частей (уплотнителей, прокладок, движущихся частей: ролики, картриджи; декоративных накладок, электрических ламп, элементов питания);

— неполадки, вызванные нерегулярным техническим обслуживанием;

— отсутствие установленного Покупателем на отдельном кабеле биполярного магнитермического рубильника безопасности или устройства защитного отключения (УЗО), отсутствие установленных Покупателем редукторов давления воды, если давление воды в системе превышает нормы производителя (1,5 – 2,0 атм.), указанные в технической характеристике оборудования, отсутствие установленных Покупателем фильтров грубой очистки воды;

— небрежное обращение и/или умышленная или случайная поломка оборудования покупателем либо третьими лицами;

6. Решение вопроса о целесообразности замены или ремонта неисправного узла остается за Продавцом.

7. Настоящая гарантия не ущемляет законных прав потребителя, предоставленных ему действующим законодательством страны, и не ограничивает их.

8. Гарантийные обязательства по установке и монтажу оборудования Продавец не несет.

Душевая кабина является одним из самых важных элементов в ванной комнате. Она предоставляет возможность наслаждаться комфортным душем, превращая обычный процесс в настоящий релакс. Если вы решили приобрести душевую кабину Aquapulse, то вам понадобится подробная инструкция по ее сборке.

Собрать душевую кабину Aquapulse несложно, если вы будете следовать инструкции и иметь необходимые инструменты под рукой. Процесс сборки будет состоять из нескольких этапов, и каждый из них необходимо выполнить аккуратно и внимательно.

Перед началом сборки убедитесь, что все необходимые комплектующие и инструменты находятся у вас под рукой. Проверьте, чтобы ничего не было повреждено или отсутствовало в комплекте. Если вы обнаружите какие-либо дефекты или недостатки, обратитесь к поставщику для получения замены.

Приступая к сборке душевой кабины, следуйте инструкциям буклета, который поставляется вместе с изделием. Обратите внимание на последовательность и правильное соединение всех деталей. Если возникнут трудности или вопросы, не стесняйтесь обращаться за помощью к профессионалам или к специалистам службы поддержки Aquapulse.

Подготовка к сборке

Перед началом сборки душевой кабины Aquapulse необходимо внимательно изучить инструкцию производителя и проверить наличие всех комплектующих в упаковке. Также убедитесь, что у вас есть все необходимые инструменты и материалы для монтажа.

Перед началом установки обеспечьте хорошую вентиляцию в помещении, где будет происходить сборка. Если это возможно, откройте окна или включите вентилятор, чтобы избежать неприятных запахов и испарений, которые могут возникнуть при работе с материалами.

Перед началом сборки также проверьте качество и сохранность всех деталей. При обнаружении повреждений, свяжитесь с поставщиком или производителем и запросите замену деталей.

Не начинайте сборку душевой кабины на неустойчивой основе или неровном полу. Убедитесь, что пол ровный и прочный, чтобы избежать деформации кабины в процессе сборки и эксплуатации.

Рекомендации:

• Приготовьте все необходимые инструменты и положите их в доступное место перед началом сборки.
• Очистите и подготовьте место установки, освободив его от посторонних предметов, мебели и других препятствий.
• Предварительно изучите инструкцию, чтобы понять последовательность и особенности сборки душевой кабины Aquapulse.
• Если у вас возникнут вопросы или трудности во время сборки, обратитесь за помощью к профессионалам или к производителю.

Необходимые инструменты и материалы

Для сборки душевой кабины Aquapulse вам понадобятся следующие инструменты и материалы:

Убедитесь, что у вас есть все необходимые инструменты и материалы перед началом сборки душевой кабины Aquapulse.

Сборка основной конструкции

Перед началом сборки убедитесь, что в комплекте присутствуют все необходимые детали. Для сборки основной конструкции душевой кабины Aquapulse вам потребуются следующие инструменты: отвертка, гаечный ключ, рулетка.

1. Распакуйте все комплектующие и проверьте их наличие и сохранность. Убедитесь, что все стекла, профили, рельсы, шарниры и крепежные элементы находятся в комплекте.

2. Установите рельсу на пол в нужном месте согласно инструкции. При необходимости обрежьте рельсу до нужной длины.

3. Закрепите рельсу к полу с помощью крепежных элементов и инструментов, предусмотренных в комплекте.

4. Установите заднюю стенку душевой кабины на своё место. Закрепите её с помощью крепёжных элементов.

5. Установите боковые стенки и фронтальную стенку. Следуйте инструкции по сборке, чтобы правильно закрепить их к основной конструкции.

6. Закрепите шарнирные двери на стенках кабины. Обратите внимание, что все двери должны быть закреплены правильно и равномерно.

7. При необходимости проведите крепление гидромассажных форсунок, душевой лейки и других дополнительных элементов к основной конструкции.

8. Проверьте подвижность дверей, функциональность всех элементов и герметичность кабины. При необходимости отрегулируйте их положение и закрепите ещё раз.

После завершения сборки основной конструкции душевой кабины Aquapulse вы можете приступить к подключению водопровода, электропитания и дополнительных компонентов, если они есть в вашей модели. Следуйте инструкции производителя, чтобы выполнить все этапы установки и монтажа правильно и безопасно.

Актуальное

Душевые кабины торговой марки Aquapulse продолжают уверенно завоевывать рынок. И неудивительно, ведь цена на эти душевые кабины, даже в полной комплектации, доступна гораздо большему количеству покупателей, чем у аналогичных душевых кабин, которые продают конкуренты.

Многие почитав отзывы, походив по магазинам, посмотрев душевые кабины разных марок, начинают сомневаться, дескать душевые кабины River или Водный Мир, гораздо лучше по качеству.

А еще в каком-нибудь магазине сантехники, к вам подойдет бойкий продавец и начнет восхвалять одни бренды и принижать другие. И в итоге, вы в полном недоумении, покупаете душевую кабину гораздо большей цены, чем планировали. А тут вообще все просто, всякий кулик свое болото хвалит, как говориться в одной поговорке.

Продавец, который вам продал что-то, он просто мотивирован денежно другим производителем, поэтому он одних производителей принизил, а тот который нужно ему, вам продал. Также и на всяких форумах, чаще всего сидят продавцы и производители, и пишут отзывы.

Не слушайте тех, кто отчаянно не советует вам покупать душевые кабины Aquapulse. Они стоят своих денег, и прослужат вам верой и правдой, если вы хорошо и правильно их соберете. Вообще, срок службы практически у любой душевой кабины, будь то дорогая или дешевая, составляет порядка семи лет. Она конечно простоит и дольше, но внешний вид у нее, часто будет не очень красивый. Это многочисленные разводы на стеклах, почерневший герметик и прочее. Поэтому вы, или ваша вторая половина потребует у вас срочно поменять душевую кабину.

Запомните, душевая кабина любой торговой марки и любой ценовой категории, прослужит вам примерно одинаковое количество лет, но при условии качественной и правильной сборки.

Так что зачем платить больше, если все равно срок службы у всех одинаковый?

Что касаемо сборки душевых кабин Aquapulse, то собираются они точно также, как и все Китайские душевые кабины. Единственное, к чему вам необходимо отнестись более серьезно при сборке душевой кабины Aquapulse, так это к поддону. Его вам обязательно нужно усилить, и тогда проблем не будет.

Как собираются душевые кабины Aquapulse, мы расскажем вам на основе инструкции по сборке и установке душевой кабины Aquapulse 4102d. Эта одна из самых распространенных моделей на рынке, и ее инструкция идеально подходит ко всем душевым кабинам этой торговой марки. Принцип сборки у них одинаковый, отличия будут только в комплектации и высоте поддона.

Рекомендации перед установкой

• Данное изделие необходимо использовать в помещениях с температурой окружающей среды не менее +5 градусов и не более +40 градусов Цельсия, и оснащенных водопроводом и канализацией.
• Вода должна подаваться под давлением 0,5-2,5 атм. через фильтр грубой очистки (размер частиц более 0,1мм). При недостаточном давлении воды, необходимо установить насос, при избыточном – редуктор.

Подготовка места под душевую кабину

• ○ – вывод водопровода ½
• ○ – вывод канализации 40, 50 мм.
• ☐ – розетка

Если под душевую кабину делается подиум, то все расстояния, указанные на установочной схеме (особенно расстояния до точек вывода, горячей и холодной воды), должны измеряться от поверхности подиума.

При невозможности обеспечить указанную на установочной схеме высоту сливной трубы, на месте установки изделия должен быть сооружен подиум. Высота подиума должна быть такой, чтобы расстояние от его поверхности до центра сливной трубы не превышало величины, указанной на установочной схеме.

• 1.Не более 6,5 см от пола до центра
  канализации
• 2.Более 6,5 см от пола до центра
  канализации – нужен подиум
• 3.Лучший вариант для стока воды (А
  или В)

Поверхность пола или подиума должна быть ровной и сплошной (без впадин и выступов) и обязательно
покрывается плиткой. Душевая кабина иногда весит свыше 100 кг, так что перемещать ее по голой цементной стяжке практически не возможно.Установка оборудования производится до монтажа другой сантехники и мебели.

• Сборка душевой кабины Aquapulse 4121D видео

Неправильно

Правильно

Обязательно наличие заземления в ванной комнате и устройства защитного отключения (УЗО) с током утечки 30мА согласно потребляемой мощности на электропроводке. 25 А – для паро-душевых кабин (далее: оборудование) (кабель трехжильный в двойной изоляции, медный) 2,5 мм2; 16 А – для душевых кабин (далее: оборудование) без парогенератора.

Обязательно наличие фильтров механической очистки на холодную и горячую воду. Не допускается установка фильтров непосредственно на выходную арматуру к оборудованию из-за габаритных размеров.

Наличие редукторов, поддерживающих в системе водоснабжения одинаковое давление горячей и холодной воды не более 2,0 атмосфер. Не допускается установка редукторов непосредственно на выходную арматуру к оборудованию из-за габаритных размеров.

Помещение для сборки оборудования должно быть очищено от посторонних предметов, таких как: строительный мусор и пыль. От чистоты помещения зависит качество сборки и дальнейшие сроки качественной работы устанавливаемого оборудования.

Так как кабина собирается в отодвинутом от стены положении, для ее монтажа необходимо оставлять свободное пространство в ванной комнате (так, чтобы ее можно было отодвинуть на расстояние не менее 60 см от стен).

Так же для обеспечения дальнейшего обслуживания Покупатель обязан обеспечить свободный доступ к оборудованию.

Расстояние от потолка до крыши кабины должно составлять не менее 20 см. Расстояние от оборудования до других предметов (мебель, стиральная машина, унитаз, умывальник) установленных в ванной комнате должно составлять не менее 20 см.

В целях безопасности и сохранности оборудования, производства качественной сборки, при установке оборудования, любые другие работы НЕ ДОПУСКАЮТСЯ.

Общая схема сборки душевой кабины

Этап 1. Сборка поддона

Положите поддон на чистую ровную поверхность таким образом, чтобы дно оказалось вверху. Желательно подстелить на пол мягкую ткань, ил картонную коробку, оставшуюся от упаковки поддона. Это спасет поддон от царапин.

Положите на дно поддона каркас.

Установите 2 длинные шпильки по краям и одну в передней части, закрутив их в установочные места, предусмотренные на поддоне, заранее накрутив на каждую по 2 гайки М 12 (1 гайка будет использоваться в качестве контргайки для фиксации шпильки в установочном месте на поддоне, 1 гайка будет фиксировать каркас). Проденьте по 1 шайбе М12 (шайба должна попасть между гайкой и каркасом). Аналогично установите заднюю укороченную шпильку.

ВНИМАНИЕ! НЕ ЗАТЯГИВАЙТЕ ГАЙКИ И КОНТРГАЙКИ ДО ОКОНЧАНИЯ СБОРКИ ПОДДОНА. ОКОНЧАТЕЛЬНАЯ ПРОТЯЖКА КОНТРГАЕК ПРОИСХОДИТ ПОСЛЕ ФИКСАЦИИ КАРКАСА НА ПОДДОНЕ.

Наденьте на боковые, заднюю и переднюю шпильки шайбы М 12 и накрутите гайки М 12 (шайба должна находиться между гайкой и каркасом). Прижмите каркас к поддону, немного подтянув гайки.

• Крепление шпилек с уголками для установки экрана
• Крепление задней шпильки

Выровняйте каркас на поддоне относительно установочных мест так, чтобы шпильки находились строго вертикально. Вставьте шурупы (саморезы) М3х35мм и шайбу М3 из комплекта поставки в отверстия на каркасе и зафиксируйте каркас на поддоне, вкрутив шурупы. Шурупы должны попадать строго в закладные, предусмотренные для крепления каркаса на поддоне.

ВНИМАНИЕ! БУДЬТЕ ОЧЕНЬ АККУРАТНЫ, ВКРУЧИВАЯ САМОРЕЗЫ, СЛЕДИТЕ, ЧТОБЫ ОСТРЫЕ КОНЦЫ ШУРУПОВ НЕ ВЫШЛИ С ВНУТРЕННЕЙ СТОРОНЫ ПОДДОНА И НЕ ИСПОРТИЛИ АКРИЛОВОЕ ПОКРЫТИЕ!

На боковые и переднюю шпильки накрутите гайки М 12 и наденьте шайбы М 12, поставьте пластиковые Г-образные упоры для крепления экрана. Сверху на упоры наденьте шайбы М 12 и закрутите гайками М 12.

В центр каркаса, в предусмотренное для этого место, установите короткую шпильку и закрепите ее дополнительной контргайкой М 12.

Накрутите на все шпильки гайки М 12 и ножки так, чтобы под каждой ножкой оказалась контргайка, предназначенная для фиксирования этой ножки.

Протяните все гайки и контргайки кроме тех,которые фиксируют ножки и пластиковые Г-образные упоры для крепления экрана.

Установите U-образные защелки для крепления экрана, заведя их в пазы.

Переверните поддон, снимите с него защитную пленку, установите сливной стакан с гофрой. Резиновая прокладка на сливе должна находиться между поддоном и фиксирующей гайкой.

Для надежности, вы можете при сборе сифона промазать его силиконовым герметиком

Поставьте поддон на место монтажа и отрегулируйте его положение ножками. Поддон должен располагаться в строго горизонтальном положении.

ВНИМАНИЕ! ПРИ ПОМОЩИ УРОВНЯ ПРОВЕРЬТЕ ПОЛОЖЕНИЕ ПОВЕРХНОСТИ ПОДДОНА.ПОДДОН ДОЛЖЕН РАСПОЛАГАТЬСЯ СТРОГО ГОРИЗОНТАЛЬНО !

Затяните контргайки на ножках.

ВНИМАНИЕ!УСТАНОВКА И ФИКСАЦИЯ ЭКРАНА ПРОИСХОДИТ В САМУЮ ПОСЛЕДНЮЮ ОЧЕРЕДЬ
ПОСЛЕ ПОДКЛЮЧЕНИЯ КАБИНЫ К ВОДЕ, КАНАЛИЗАЦИИ И ПРОВЕРКИ ВСЕХ УЗЛОВ!

Примерьте декоративный экран, заправив верхнюю часть экрана под кромку поддона. Отрегулируйте пластиковые углы для крепления экрана и затяните их гайками.

Крепится экран шурупом (саморезом) М3х15мм, который продевается через направляющую для декоративной хромированной заглушки, потом проходит через экран и фиксируется в пластиковом Г-образном упоре для крепления экрана.

Закройте шурупы декоративными хромированными заглушками.

Под душевые кабины Aquapulse, нужно обязательно подложить что-нибудь под поддон, например кирпичи.

Либо хороший вариант, это взять кусок фанеры, поставить на него поддон, обрисовать контуры. По полученному контуру выпилить очертание дна поддона. Затем, полученную фанерную заготовку, при сборке положить на дно поддона, а уж сверху фанеры прикрутить каркас. Единственное, вам надо будет более длинные саморезы.

• Сборка душевой кабины Aquapulse 4106A видео

Этап 2. Сборка передней части

Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля (дуги), соедините их шурупами (саморезами) М3х35мм таким образом, чтобы получилась прямоугольная рамка.

Оденьте на передние неподвижные стекла П-образные силиконовые уплотнители (мягкие) и вставьте стекла
вместе с уплотнителями в пазы вертикального профиля.

Закрепите передние неподвижные стекла используя Г-образные крепления и шурупы (саморезы) М3х10мм.

Наденьте на стекла короткие F-образные силиконовые профиля (щеточки) так чтобы плавники находились внутри кабины.

Установите на верхние и нижние направляющие профиля (дуги) ограничители, для роликов используя шурупы (саморезы) М3х10мм.

Установите получившуюся конструкцию на поддон.

Этап 3. Сборка задних стенок и задней панели

ВНИМАНИЕ! ЗАТЯГИВАЙТЕ ВИНТЫ НА ЗАДНИХ СТЕНКАХ ОСТОРОЖНО, ПРИ ПЕРЕТЯЖКЕ МОЖЕТ ЛОПНУТЬ СТЕКЛО!

Оденьте на заднюю стенку П-образные силиконовые уплотнители с воздушным амортизатором. П-образные
силиконовые уплотнители одеваются на верхний и нижний края задней стенки, а так же на внешний край стенки, который затем будет присоединен к боковому вертикальному профилю. Внутренний край задней стенки, который будет присоединяться к задней панели должен оставаться открытым.

Установите хромированные уголки подачи воды с помощью пластиковых гаек М20.

Закрепите держатель ручного душа, используя крепежные винты М3х20мм, гайки М3 и шайбы М3.

Закрепите полочку на задней стенке, используя винты, гайки и шайбы, из комплекта.

Закрепите на задней стенке площадку крепления дозаторов, используя винты М3х20мм, гайки М3 и шайбы М3 (наличие дозаторов для жидкого мыла и креплений зависит от модели кабины).

Установите держатели массажера ступней (наличие массажера ступней и его держателей зависит от модели кабины).

С внешней стороны задней стенки закрепите пластиковые уголки для крепления задней стенки к поддону, к вертикальному алюминиевому профилю и для крепления крыши. Для этого потребуется, продеть винт М4х20мм с направляющей для декоративной белой заглушки в отверстие с лицевой части стекла.

С внешней стороны закрепите пластиковый уголок, используя гайку М4 и шайбу М4. Закройте винты декоративной заглушкой белого цвета изнутри кабины. Соберите, таким образом, ТРИ стороны задней стенки (к поддону, к вертикальному алюминиевому профилю и крыше). На оставшуюся сторону, которая будет фиксироваться к задней душевой панели, уголки крепить НЕ НУЖНО.

Соберите вторую заднюю стенку аналогично первой.

Поставьте заднюю стенку на поддон, совместите ее с боковым вертикальным профилем и скрепите
шурупами (саморезами) М4х18 через пластиковые уголки, по высверленным в вертикальном профиле отверстиям.

Установите вторую заднюю стенку аналогично первой.

Возьмите заднюю панель, закрепите на ней пульт управления, используя саморезы М4х10мм (наличие пульта управления зависит от модели кабины).

Соберите смеситель и закрепите его, используя винт с потайной головкой М4х10мм.

Установите форсунки таким образом, чтобы форсунка с заглушкой находилась вверху (наличие форсунок зависит от модели кабины).

Наденьте сверху и снизу декоративные накладки на собранную заднюю панель. Поставьте заднюю панель на
поддон, и прикрепите ее к задним стенкам используя шурупы (саморезы) М4х18 с пластиковыми направляющими для декоративных заглушек.

ВНИМАНИЕ! НЕ ЗАТЯГИВАЙТЕ ШУРУПЫ (САМОРЕЗЫ) М4х18, КОТОРЫМИ ЗАДНЯЯ ПАНЕЛЬ КРЕПИТСЯ К ЗАДНИМ СТЕНКАМ, ОСТАВЬТЕ ИХ НЕМНОГО ОСЛАБЛЕННЫМИ.

Установите Т-образный силиконовый уплотнитель между задней стенкой и задней панелью. После этого можно окончательно затянуть шурупы (саморезы) М4х18 и одеть белые декоративные заглушки.

ВНИМАНИЕ!ВО ИЗБЕЖАНИИ ПОПАДАНИЯ ВОДЫ В ПУЛЬТ УПРАВЛЕНИЯ ЕГО НЕОБХОДИМО ПРОГЕРМЕТИЗИРОВАТЬ ПО ПЕРИМЕТРУ С ТЫЛЬНОЙ СТОРОНЫ В МЕСТАХ ПРИМЫКАНИЯ К ЗАДНЕЙ ПАНЕЛИ СИЛИКОНОВЫМ ГЕРМЕТИКОМ.

Выровняйте всю верхнюю конструкцию относительно центра поддона таким образом, чтобы алюминиевые профиля и П-образные силиконовые уплотнители, которые лежат на поддоне находились посередине бортов
поддона.

Закрепите задние стенки шурупами (саморезами) М4х18мм, прикрутив их к поддону, используя прикрученные к задним стенкам пластиковые уголки, через силиконовые прокладки. Силиконовая прокладка должна находится между пластиковым уголком на задней стенке и поддоном так, чтобы шуруп (саморез), которым вы крепите заднюю стенку к поддону прошел через нее.

Следите, чтобы шурупы (саморезы), которыми вы крепите задние стенки поддону не прошли через канавки для стока воды на поддон и не повредили их.

Возьмите шланг ПВХ для форсунок 1450мм, разрежьте его на отрезки необходимой длинны. Наденьте их и зафиксируйте на штуцерах форсунок с помощью хомутов. Закрепите шланг от верхней форсунки на штуцер смесителя, на выход с указателем «массаж спины» на отражателе (используйте хомут).

Возьмите шланг ПВХ для массажера ступней 950мм. Один его конец присоедините к хромированному уголку подачи воды на массажер ступней, используя пластиковый уголок-штуцер с прокладкой и хомут, а другой конец присоедините на штуцер смесителя, на выход с указателем на отражателе «массажер ступней» (используйте хомут).

Возьмите шланг ПВХ для верхнего душа 1250мм, закрепите один его конец на штуцер смесителя, на выход с указателем на отражателе «верхний душ» (используйте хомут), а другой конец присоедините к пластиковому уголку-штуцеру с прокладкой, который в дальнейшем будет прикручен к верхнему душу.

Возьмите шланг ПВХ для ручного душа 370мм. Один его конец присоедините к хромированному уголку подачи воды на ручной душ, используя пластиковый уголок-штуцер с прокладкой и хомут, а другой конец присоедините на штуцер смесителя, на выход с указателем на отражателе «ручной душ»(используйте хомут).

Этап 4. Сборка и установка крыши

Снимите пленку с крыши.

Закрепите на крышу светильник (наличие светильника зависит от модели кабины).

Установите на крышу динамик, используя шурупы (саморезы) М3х10мм и вытяжной вентилятор, используя шурупы (саморезы) М3х35мм (наличие динамика и вентилятора зависит от модели кабины). Одновременно с этим с внутренней стороны крыши устанавливаются круглые декоративные накладки, закрывающие динамик и вентилятор, которые крепятся теми же шурупами (саморезами) что и динамик с вытяжным вентилятором.

Установите на крышу верхний душ и затените его пластиковой гайкой М20.

Выровняйте собранную крышу относительно передней части и задних стенок. Прикрепите ее шурупами (саморезами) М4х18мм к пластиковым уголкам на задней стенке.

Присоедините шланг с пластиковым уголком-штуцером и прокладкой, идущий от смесителя, подсоединенный к выходу воды с указателем на отражателе «верхний душ», к верхнему душу.

Этап 5. Подключение электрической части

Подключите провода с клеммами от пульта к светильнику, вытяжному вентилятору и динамику, согласно указателям на проводах или цвету клемм.

Положите блок питания на крышу и соедините его с пультом клеммами.

Закрепите провод антенны радиоприемника, на крыше используя скотч.

Воткните штепсельную вилку в розетку 220V и проверьте работоспособность всех электрических узлов кабины

Этап 6. Подключение кабины к воде и канализации.

Возьмите армированные водонапорные шланги необходимой длинны (минимальная рекомендуемая длина 1м).

Прикрутите шланги к системе водоснабжения и сделайте предварительный сброс грязной воды в канализацию.

Прикрутите шланги к смесителю кабины согласно маркировке холодная горячая.

ВНИМАНИЕ!СМЕСИТЕЛЬ К СИСТЕМЕ ВОДОСНАБЖЕНИЯ ПОДКЛЮЧАЕТСЯ ТОЛЬКО ГИБКИМИ ШЛАНГАМИ (В КОМПЛЕКТ ПОСТАВКИ ШЛАНГИ НЕ ВХОДЯТ). ФИТИНГИ ТРУБ В МЕСТАХ СОЕДИНЕНИЯ ДОЛЖНЫ БЫТЬ СНАБЖЕНЫ УПЛОТНЯЮЩИМИ ПРОКЛАДКАМИ, ГАЙКИ СЛЕДУЕТ ЗАТЯГИВАТЬ ПЛОТНО. ВСЕ ХОМУТЫ, НАХОДЯЩИЕСЯ НА ШЛАНГАХ ПОДВОДКИ ВОДЫ (СМЕСИТЕЛЬ, ФОРСУНКИ МАССАЖА СПИНЫ, ВЕРХНИЙ ДУШ, РУЧНОЙ ДУШ, МАССАЖЕР СТУПНЕЙ) НАХОДЯЩИЕСЯ С ОБРАТНОЙ СТОРОНЫ КАБИНЫ НЕОБХОДИМО ПРОВЕРИТЬ ПЕРЕД ВКЛЮЧЕНИЕМ ВОДЫ В ДУШЕВОЙ КАБИНЕ, И В СЛУЧАЕ НЕОБХОДИМОСТИ ПОДТЯНУТЬ.

Задвиньте кабину на место монтажа (старайтесь не перегнуть шланги за кабиной).

Вытяните гофру на необходимую длину и воткните в раструб канализации, при необходимости отрежьте не
нужный размер т.к. гофра входящая в комплект поставки универсальна и снабжена переходником 40мм на 50мм.

Проверьте водоснабжение и водоотведение узлов кабины, при протечке устраните ее.

Поставьте декоративный экран, предварительно сняв с него защитную пленку.

Этап 7. Сборка и установка дверей

Наденьте на двери силиконовые профиля с магнитными защелками, соблюдайте полярность.

Установите ручки.

Установите на двери верхние ролики.

Навесьте двери на верхний направляющий профиль (дугу).

Заведите нижние ролики в нижний направляющий профиль (дугу) под отверстия для роликов в дверях.

Зафиксируйте нижние ролики в дверях гайками.

Отрегулируйте ролики так, чтобы двери закрывались без щелей вверху и внизу и ходили плавно.

Функциональные возможности

А) Описание пульта управления

1. Включение/выключение электропитания в душевой кабины;
2. Включение/выключение верхней подсветки;
3. Включение/выключение вытяжки (вентилятора);
4. Уменьшение громкости;
5. Увеличение громкости;
6. Сброс FM-диапазона;
7. Включение/выключение FM-приемника;
8. Поиск FM-волн;

• Б) Описание управления 4-х режимным смесителем (410xA)
• В) Описание управления 3-х режимным смесителем (410xB, 410xC)

• Г) Описание управления 2-х режимным смесителем (410xD)

Внимание! Переключайте режимы работы смесителя только при выключенной воде!

Использование и эксплуатация изделия

Вода применяется в целях оздоровления и улучшения состояния всего организма. Оснащение душевых
кабин гидромассажными системами позволяет мышцам расслабиться и снять напряжение. Сеансы
гидромассажа следует проводить только в теплой, комфортной воде, длительностью не более 10 мин.

Эффект напрямую зависит от температуры воды и продолжительности. Тропический душ, создающий
имитацию настоящего дождя, оказывает терапевтический эффект. Если во время приема водных
процедур ощущается сонливость, следует уменьшить температуру воды и прервать гидромассаж.

Гидромассаж противопоказан людям с заболеваниями сердечно сосудистой системы, с почечными
заболеваниями, склонным к варикозному расширению вен и различным кровотечениям, а также при
высокой температуре и избыточном весе тела.

1. Не рекомендуется пользоваться душевой кабиной лицам в состоянии алкогольного опьянения.
2. Людям с болезнью сердца, а так же подверженных высокому давлению, пожилым людям, беременным рекомендуется пользоваться душевой кабиной под присмотром.
3. Маленьким детям рекомендуется пользоваться душевой кабиной в присутствии взрослых.
4. Не купайте крупных домашних животных в душевой кабине, это может повредить акриловое покрытие оборудования.
5. Перед использованием душевой кабины необходимо проверить положение переключателя режимов, а так же положение основного переключателя холодной и горячей воды. Регулятор подачи воды должен находиться в среднем положении, чтобы температура воды была приемлемой для использования.
6. Переключение режимов (тропический душ, форсунки массажа спины, гидромассаж ног, лейка) осуществляется только при перекрытой подачи воды.
7. Температура воды при использовании душевой кабины не должна превышать 40С. Превышение
   данной температуры может повредить акриловое покрытие оборудования: вызвать появление трещин или вызвать расслоение акрила, а так же вывести из строя ручной душ и элементы гидромассажа.
8. При длительном не использовании душевой кабины отключите ее из основной сети электроснабжения и перекройте краны подачи воды при этом откройте и закройте основной кран смесителя душевой кабины, чтобы уменьшить давление воды в шлангах и патрубках. Это поможет предотвратить повреждение оборудования в случае непредвиденных обстоятельств (резкие скачки напряжения в электросети, резкие скачки давления в водопроводной сети.
9. Избегайте попадание на акриловые поверхности тяжелых предметов с грубыми или острыми формами, либо предметов, температура которых выше 40С.
10. Исключите направленное попадание воды на крышу душевой кабины с внутренней стороны во избежание попадания влаги через декоративные накладки на динамик и вентилятор вытяжки.
11. Не применяйте излишнего механического давления к стеклянным деталям оборудования (дверцы, передние стекла, задние и боковые стеклянные стенки) и не ударяйте их тяжелыми предметами.
12. Акриловые поддоны душевых кабин рассчитаны на определенную весовую нагрузку, поэтому эксплуатация душевой кабины предполагает нахождение в ней одного человека весом не более 120 кг.
13. Запрещается заходить в душевую кабину и вставать на поддон в обуви.
14. Используйте душевую кабину строго по назначению. Исключите замачивание белья, стирку и полоскание вещей (химические элементы, содержащиеся в вашем порошке, могут повредить акриловое покрытия изделия).
15. При выходе из строя отдельных узлов и механизмов не пытайтесь самостоятельно исправить их. Обязательно изучите инструкцию возможных неисправностей и проконсультируйтесь со специалистами
16. Запрещены изменения и добавления в конструкцию деталей, узлов, механизмов, материалов, не
    относящихся к комплектации душевой кабины (дополнительные полочки, декоративные накладки, использование дополнительной покраски).
17. В течение всего срока эксплуатации проверяйте душевую кабину на предмет протечек, а так же на целостность соединений подводки воды и деталей подвижных частей не реже одного раза в месяц.

Повседневный уход.

Используйте обычные жидкие моющие средства без содержания абразивных частиц и мягкую ткань для мытья и протирки. Запрещено пользоваться моющими средствами, содержащими ацетон, аммиак, каустическую соду, хлор, щелочи и органические растворители. Не пользуйтесь дезинфицирующими средствами, содержащими формальдегид. Использование подобных веществ для чистки душевой кабины может не только повредить акрил и силиконовые элементы, но так же и растворить герметик использующийся при сборке кабины.

Для полировки и наведения блеска можно пользоваться специально предназначенными для этого средствами. Если поверхность кабины стала пятнистой, нанесите зубную пасту на мягкую ткань и протрите ее.

Осадок и налет, остающиеся от воды, с поверхности кабины лучше удалить, смочив мягкую ткань в слегка подогретом лимонном соке или уксусе.

Неглубокие царапины и следы от окурков можно удалить, отшлифовав поверхность наждачной бумагой №2000, смоченной в воде, а затем отполировав ее с помощью зубной пасты и мягкой ткани.

Уход за деталями с металлическим покрытием. Слегка протрите металлические части мягкой х/б тканью, вытрите насухо. Ни в коем случае не протирайте их жесткой тканью.

Панели и дверь из металлизированного стекла следует протирать мягкой тканью, смоченной в моющем средстве. Строго запрещается скоблить их острыми предметами. Раздвижную стеклянную дверь для мытья можно предварительно снять с каркаса.

Поддерживайте в чистоте поддон, избегайте засорения слива выпуска воды посторонними предметами.

Один раз в 6 месяцев смазывайте ролики на дверях душевой кабины техническим вазелином.

Устранение неисправностей

Условия гарантийного обслуживания:

Гарантийный срок эксплуатации исчисляется в течение 360 дней со дня продажи.

Производитель обязуется выполнять принимаемые на себя обязательства гарантийного обслуживания при условии эксплуатации и использования оборудования исключительно по его прямому назначению, в соответствии с инструкцией по монтажу и эксплуатации.

Гарантия распространяется на оборудование только при условии монтажа оборудования специализированной сервисной службой, имеющей сертификат Производителя. В противном случае гарантия на оборудование не распространяется и последующий ремонт проводиться за счет Покупателя.

Гарантия не распространяется на оборудование, установленное в местах общего пользования.

Гарантия не распространяется на оборудование или его части, вышедшие из строя по
следующим причинам:

• – нарушение правил эксплуатации и технических требований, изложенных в инструкции по монтажу и эксплуатации;
• – неисправности и аварий существующей системы канализации электросети и водоснабжения, а также негативных воздействий окружающей среды;
• – самостоятельный или несанкционированный ремонт оборудования и/или использование запасных частей, не относящихся к комплектации данного оборудования и использование некачественных расходных материалов, а так же установка в оборудование механизмов или устройств, не предусмотренных конструкцией данного оборудования;
• – механические и химические повреждения;
• – естественный износ Оборудования и его составных частей (уплотнителей, прокладок, движущихся частей: ролики, картриджи; декоративных накладок, электрических ламп, элементов питания);
• – неполадки, вызванные нерегулярным техническим обслуживанием;
• – отсутствие установленного Покупателем на отдельном кабеле биполярного магнитермического
  рубильника безопасности или устройства защитного отключения (УЗО), отсутствие установленных
  Покупателем редукторов давления воды, если давление воды в системе превышает нормы
  производителя (1,5 – 2,0 атм.), указанные в технической характеристике оборудования, отсутствие установленных Покупателем фильтров грубой очистки воды;
• – небрежное обращение и/или умышленная или случайная поломка оборудования покупателем либо третьими лицами;

Как вы смогли заметить, что душевые кабины Аквапульс опять же собираются точно так же как и все Китайские душевые кабины. Впрочем, если вы сомневаетесь, что сами сможете собрать душевую кабину, вы всегда можете заказать себе профессиональных установщиков, с примерными ценами на сборку и установку, можете ознакомиться в нашей статье.

Часть №1:

Порывшись в просторах интернета, я понял интересную вещь — есть множество видео, показывающих основные моменты, но фактически нет пошаговых инструкций с фотографиями по установке и сборке душевых кабин своими руками, а то, что есть — написаны в результате работы обычных копирайтеров без познаний в установке любой сантехники.

Такие советы не годятся потому что умалчивают об основных нюансах и секретах, не зная которые, можно жестко «накосячить» при сборке кабинки. Если вы сомневаетесь в собственных силах, то можете обратиться в нашу компанию ООО «Мастеровой Екб» для установки душевой кабины, в которой я работаю по сей день.

Данная инструкция подходит для сборки угловых душевых кабин с высоким поддоном большинства марок, таких как: Appollo (Аполло), Aquanet (Акванет), Aquapulse (Аквапульс), Asanas (Асанас), Cascade (Каскад), Cezares (Цезарь), Faro (Фаро), Iddis (Идис), Niagara (Ниагара), Serena (Сирена), Triton (Тритон), Victoria (Виктория), OSK (ОСК), Borneo (Борнео), Artex (Артекс), Aidele (Адель), Sanitrend (Санитренд), Weber (Вебер) и др.

Так вот, представляю вашему вниманию…

Да, кстати, все картинки увеличиваются при нажатии

Все нюансы установки душевой кабины:

Покупка душевой кабины:

В первую очередь, просмотрите целостность и наличие всех комплектующих элементов (особенно это касается душевых кабин, заказанных через интернет).

Уделите особенное внимание целостности стекол, проверьте кабину на отсутствие царапин и сколов, просмотрите инструкцию (она должна быть обязательно). При каких-либо недочетах — ни в коем случае не подписывайте документы, вы в полном праве просить замены.

Если же вы подпишите документы до тщательной проверки комплектации, то последующие претензии практически бесполезны, в 98% случаев заказчики доверяют поставщику, чем они и пользуются, загружая в машины битые или недоукоплектованныедушевые кабины.

Какие инструменты и материалы понадобятся Вам:

Инструменты:

1. Разводной ключ (шведик)
2. Шуруповёрт с крестовой битой или аналогичная отвертка
3. Сверло маленького диаметра (не во всех моделях)
4. Пистолет для выдавливания силикона
5. Маленькая плоская отвертка (нужна при закручивании маленьких болтиков в рычагах смесителя)

Необходимые материалы:

1. Силикон антибактериальный прозрачный
2. Два шланга Мама-Мама по 1,5 метра (оптимальная длина)
3. Переход на канализацию диаметр 32/50 (может и не нужен, посмотрите на гофру сифона)

Итак, кабина привезена, целостность проверена. Приступаем к монтажу.

Сборка душевого поддона своими руками 2 Варианта:

Вариант №1:

Разберитесь в многочисленных коробках (все подписано). Найдите душевой поддон. Аккуратно распечатайте коробку с душевым поддоном, там вы должны найти следующие элементы: сам поддон, фартук поддона, рама поддона, шпильки, на которых будут держаться ножки, кронштейны для фартука, многочисленные гайки, шурупы и сифон.

Если же каких-либо элементов нет, то должна существовать коробочка, в которой все это находится.

• Снимаем защитную пленку с поддона.

• Затем переворачиваем его и кладем на ранее заготовленный большой кусок картона, который будет препятствовать появлению царапин на поддоне, оставшегося без защитной пленки.

• Достаем раму, если рама поддона не на самом поддоне и ее не нужно собирать из множества элементов, то кладем ее на поддон таким образом, чтобы отверстия на раме совпадали в крепежными вставками на поддоне.

• Берем четыре больших шпильки, диаметр которых обычно 10мм или 12 мм (что редкость, вам повезло =)). Накручиваем гайки, проставляем шайбы так, как вы видите на следующем фото.

• Когда вы накрутите по две гайки на все шпильки, как показано на фото, вкрутите их в крепежные вставки, предварительно очистив отверстия

  от избытка акрила и скотча

  .

Меры предосторожности:

• Будьте осторожны касаясь дна поддона — вы можете пораниться об острую неотшлифованную поверхность.

• Затем наденьте раму на шпильки, рама должна коснуться поддона. Далее закрутите гайки сверху, между поддоном и рамой не должно быть зазора.

• Несильно подтягиваем гайки разводным ключом. Сначала верхние гайки, чтобы прижать раму к поддону, а затем нижние.

• Не переусердствуйте — рама тонкая, может прогнуться и тогда жесткость конструкции нарушится и кабина будет неустойчивой.

• Выберите из множества шурупов подходящие по числу отверстий и длине (высота профиля + 5мм.) для крепежа рамы к поддону. Ставим раму ровно на крепежные выпуклости с закладными и прикручиваем шурупами.

Установка экрана душевой кабины (фартука):

• После этого возьмите кронштейны для крепления фартука к верху поддона (маленькие белые или черные, загнутые в форме вопроса, а также стальные — с ними всегда много возни).

Вариант рамы №2:

• Собираем так, как на фото. Единственное правило — в начале сложить не закручивая (примерить), чтобы крепежные пластины с отверстиями были с одной стороны. Закручиваем, не прилагая силы. Профиль гнется и теряет жесткость. Еще и гайка, тухло приваренная, может отвалиться.

• Все операции в принципе похожи на первый вариант поддона. Только «гемор» в дополнительной сборке рамы душевой кабины своими руками. Для того, чтобы быстро и ровно вкрутить все шпильки на равную глубину в одной плоскости, раньше я пользовался рулеткой, измеряя расстояние от пола до конца шпильки, а затем ножки.


• От корпуса поддона лучше не измерять, редко попадаются ровные душевые поддоны, а особенно ровные внизу. Сейчас усовершенствовал способ при помощи лазерного уровня. Все делается намного быстрее.

Важно:

• Обязательно отрегулируйте прилегание низа фартука к кронштейнам (главное — перпендикулярность и нормальная кривизна окружности). Потом это будет сделать очень сложно… .

Установка сифона душевой кабины:

• Устанавливаем сифон, находим нижнюю пластиковую часть и верхнюю — стальную. Одну резиновую прокладку с большей вогнутостью ставим наверх. Основательно силиконим ее. (позже добавлю другие вариации сифонов)

• Вставляем стальную часть вместе с прокладкой в отверстие для сифона. Берем вторую плоскую прокладку и гайку. С нижней стороны поддона есть щель, через которую может протекать вода в процессе эксплуатации кабины. Обработайте эту щель силиконом. Ставим плоскую прокладку и накручиваем латунную гайку.

• Обработайте жирным слоем силикона резьбу, оставшуюся после накручивания гайки, также просиликоньте внутреннюю резьбу в нижней внутренней части пластикового сифона.

• Аккуратно, по резьбе, закручиваем нижнюю пластиковую часть сифона к стальной. Смотрите, чтобы не было перекосов по резьбе (резьба может сорваться, а новый сифон стоит недешево).

• Излишки выдавленного силикона размажьте по гайке. Кашу маслом не испортишь =)

Установка душевого поддона по уровню:

Сборка потолка душевой кабины:

• Первым делом снимаем защитную пленку.

• Чтобы не дребезжал динамик, можно по по окружности, совсем немного, нанести по кругу герметик.

• Находим 2 декоративные, обычно круглой формы, решетки.

• Шурупчики потолка обычно лежат в одном маленьком пакетике. Идентифицировать их можно по необходимому количеству и примеркой по длине.

• Вам лучше не использовать шуруповёрт, а прикрутить отверткой. Иначе можно повредить гнездо, в которое вкручивается шуруп.

Установка вентилятора (кулера):

• Шурупы для кулера должны вылазить на 5 мм из корпуса, если больше, то поищите еще… .

• Чтобы при этом действии быстро попасть по дыркам, необходимо продеть шурупы через кулер, зажав ладонью шурупы чтобы не выпадывали, вставить в отверстия. Потом подложить решетку. Этот способ самый быстрый.

• Главное не перекрутить, я думаю, что у Вас все получилось.

Установка тропического душа в потолок душевой кабины:

• Гайку необходимо накрутить по резьбе и несильно прикрутить, с обратной стороны проверьте симметричность расположения, если нужно сместить тропический душ, то вначале ослабляем немного гайку, а затем опять подтягиваем.

Сборка рамы для установки дверей душевой кабины:

Вариант№1:

• Находим все элементы рамы. Она представлена из следующих элементов: два полукруглых профиля и два вертикальных; 8 шурупов из нержавеющей стали.

• Начинаем собирать раму для дверей кабины, она состоит из двух профилей полукруглой формы и двух прямых. Для этого находим шурупы в количестве 8 штук подходящей длины и собираем ее.

• Здесь время подумать и внимательно осмотреть данные элементы, потому что при неправильной сборке дверной рамы дальнейшая сборка невозможна.

• На полукруглых профилях обычно наклеены наклейки, где указывается где профиль должен располагаться. «Up» — верхний, «Down» — нижний. Но основной критерий которым руководствуется наш мастер вовсе не в наклейках, а в положении в пространстве выемок для установки ограждающих стекол.

• С прямыми профилями дело обстоит проще — в нижней части имеется вырез квадратной формы для более плотной установки профиля к краю поддона.

• Затем, разобравшись с местоположением элементов, начинаем их скручивать. Шуроповерт ставится примерно на «тройку«, берем шурупы и начинаем скручивать данные элементы.

• Если у вас возникнут сложности с попаданием надетого шурупа на биту в отверстии рамы (шуруп соскальзывает и падает), возьмите силикон и обработайте все головки шурупов — обычно это помогает.

Сборка рамы для установки дверей душевой кабины:

 Вариант №2:

• Стрелкой указан верхний полукруглый профиль или имеется наклейка со словом «UP»

• Основное отличие этого варианта в методе скрепления профилей между собой.

• Скрепляются такими хитрыми китайскими зажимами — здесь на фото видно его.

• Необходимо его ослабить на три оборота, для этого находим шестигранник, который заботливые китайцы включили в комплект. Крутим, как всегда, против часовой стрелки.

• Соединяем их, как показано на фото.

Важно:

• Не перетянуть и совместить края. Если эти хреновины сломать — много печальки будет.

• Алгоритм сборки такой рамы, как и первого варианта, довольно прост.

• Если Вас смущает шаткость конструкции, то не стоит тянуть болты. Конструкция станет жесткой, когда все будет стоять на своем месте.

• Далее берем резиновые ограничители передвижения дверей, как показано на фото. Они могут быть и другими, но это не важно, главное — понять принцип, который я изложу в следующей информации.

• Иные «по виду» необходимо располагать полукруглой выемкой на встречу вектору перемещения дверей кабины, а по-простому — они смотрят в сторону двери.

• С одной стороны они ограничивают дверь, чтобы она не врезалась и не слетела с направляющих, а с другой стороны, чтобы двери закрывались. Предварительно продеваем в них короткие шурупы, чтобы они торчали из ограничителя на длину не более 3 мм.

• Если вы вставили не те шурупы, можно жестко накосячить и повредить передний профиль на самом видном месте. Выход — ищем шурупчики подходящей длины.

• Вкручиваем их в отверстия, которые находится на полукруглых профилях в углублении, где будут скользить ролики дверей.

• Кстати, о скольжении. Вот Вам мой мега совет — смажьте ролики солидолом или другой густой качественной смазкой. В люкс-кабинах всегда есть смазка. Ваши двери всегда будут открываться с непринужденной легкостью.

Ппц, как важно:

Сборка стенок душевой кабины — ничего сложного, главное — терпение и аккуратность… .

• Начинаем комплектовать стенки — ограждения душевой кабины. Обычно там находятся — лейка, держатель, зеркало, полка и т.д.

• Самое главное правило для новичка — примеряем, думаем, закручиваем, не перетягиваем. Это правило всегда меня выручает, когда попадается незнакомая конфигурация душевой кабины.

Сборка центральной панели:

• Очень важно разместить декоративную крышку, что на фото — правильно. Ориентируемся по картинкам, которые для нас вами заботливо изобразил народ одной очень многочисленной страны.

• Ручки рычажного смесителя устанавливаются при помощи маленького крепежного болта под плоскую отвертку или еще есть вариант с маленьким шестигранником, который есть скорее всего в комплекте душевой кабины. Если нет у вас его — спасёт набор бит.

Сборка гидромассажа:

• Обычно все запчасти от гидромассажного душа лежат перемотанные наглухо транспортировочными пакетами в центральной панели. Ну или в коробке.

• Чтобы не накосячить, изначально находим единственную и неповторимую форсунку. У нее есть только входной штуцер, а в выходном нет отверстия

• На фото форсунка от гидромассажа «конечная». Для того чтобы с первого раза собрать все правильно, если вы внимательно прочитали, чтобы смеситель и переключатель режимов были уже собраны правильно. Иначе потом будут проблемы с отображением режимов переключения функций душевой кабины.

• Да, кстати, еще один мега совет — в процессе эксплуатации поменьше крутите его (обычно крутят дети), он очень часто ломается, потому что говно. Стоит самый простой очень дорого.

• Пальцем показан нужный нам режим. Теперь зная какой вывод идет на гидромассаж, вы безошибочно все подключите правильно

• На этом фото показано правильное расположение начальной и конечной форсунки гидромассажа душевой кабины.

• Вставляем форсунку в отверстие и закручиваем гайку. Кстати, не халтурим, шайбы не забываем ставим, а то потом разболтается все на хер.

• Ключом не обязательно тянуть, нужно крутить ручкой. После монтажа у Вас должно получится тоже самое, что и на картинке.

Важно:

• Вонючий китайский шланг, чтобы хватило, необходимо в начале использовать на гидромассаж.

• Затем на подключение обычной лейки.

• В последнюю очередь соединяем тропический душ со смесителем.

• А лучше вообще его поменять на наш российский кислородный.

• Надеваем шланг на нужный штуцер и другой конец одеваем на штуцер начальной форсунки. Затем соединяем все форсунки по этому принципу. С соображений педагогики я повторюсь, важно экономить шланг и не делать запаса — может не хватить.

• Главное, не допускайте очень крутых перегибов. Из-за этого косячка форсунки могут работать неодинаково.

• Если получилось иначе, чем на фото — вызовите сантехника от греха подальше (шучу), перечитываем статью и переделываем как надо.

ПЕРЕЙТИ в Часть №2

Содержание статьи:
