В статье описаны авторские мотивы выбора конкретной модели осциллографа с целью вписаться в минимальный бюджет и при этом получить максимально функциональный аппарат. Для этого пришлось прибегнуть к модификации модели (что я опишу в деталях), младшей в линейке Hantek DSO2000, обзор которой (DSO2C10) и представляется вниманию благодарного читателя.
Предисловие
Передо мной стояла задача купить современный двухканальный осциллограф с желаемыми характеристиками:
1) полосой пропускания, достаточной для работы над проектами в домашних условиях
2) с хорошей поддержкой производителя
3) (опционально) с не глючным и как можно более удобным программным обеспечением для PC
4) (опционально) с поддержкой декодирования современных протоколов (UART, I2C, SPI и т.д.)
Следует заметить, что осциллографы начального уровня со встроенным генератором конструктивно представляют собой одноплатное изделие, что неизменно приводит к емкостной связи между модулями. Это сказывается на стабильности получаемых результатов измерения. С этим можно бороться программно, поэтому следует обратить внимание на частоту выхода новых прошивок.
Примечание: согласно закону РФ, осциллограф — это не предмет индивидуального пользования, поэтому при его покупке частным лицом из-за рубежа, можно нарваться на проблемы при растаможке. Поэтому лучше заказывать такие вещи на лотах с отправкой со склада в РФ.
Выбор по характеристикам
Таким ТЗ соответствует три модели:
1) FNIRSI-1014D
2) OWON SDS1102
подробный обзор на MySku.ru
3) Hantek DSO2С10
А также есть хорошее одновременное сравнение трех данных осциллографов (тоже на английском) www.youtube.com/watch?v=iqfm1pN2Uac
Итак,
1) FNIRSI-1014D — самый дешевый 9 461 руб в официальном магазине на Али
Характеристики
2) OWON SDS1102 — аналогичен по стоимости предыдущему 9 634 руб в этом магазине
Характеристики
3) Hantek DSO2C10 — самый дорогой 11 054 руб в данном магазине
Характеристики
Все три прибора имеют по два канала, схожую частоту пропускания, большой экран с достаточным разрешением, но FNIRSI-1014D меня не устроил минимальной чувствительностью по вертикали — 50мВ (из-за питания отдельным БП в 5В), в OWON SDS1102 нет генератора, в Hantek DSO2C10 тоже нет генератора, но у него лучшая вертикальная чувствительность из всех трех, самый богатый набор функций и бонусом идет возможность переделать в старшую модель линейки DSO2D15 (дороже этой на 3 000 руб), в которой есть генератор на 25МГц и увеличена полоса пропускания до 150МГц.
Поэтому я остановил свой выбор на последнем.

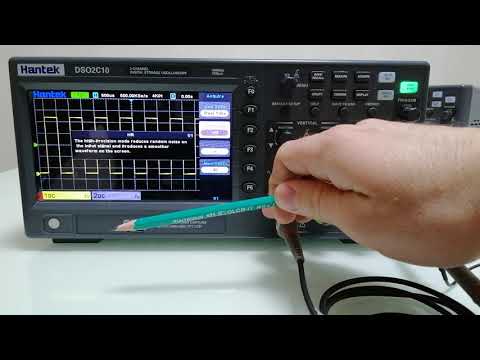

Hantek DSO2С10
Осциллограф дошел доставкой Aliexpress со склада в РФ в российский город за 5 дней. Упакован в стандартную картонную коробку, обжат с боков вспененным полиэтиленом, защищающем от ударов.
Комлектация:
1) 100МГц щуп PP-150, 1шт.
2) Щупы с крокодилами, 1шт.
3) USB A-B кабель, 1шт.
4) Инструкция к щупам PP-80/PP-150/PP-200
5) Гарантийный талон
6) Кабель подключения к сети 220В с европейской вилкой.
За два с лишним года относительно линейки Hantek DSO2000 образовалось большое сообщество. На форумах
1) eevblog общая тема
2) eevblog тема юзера Mark5 с хакингом
и тема на 4pda, а также китайском eediscuss можно почерпнуть всю необходимую информацию по апгрейду, доработкам, решению проблем и восстановлению (даже из полностью окирпиченного состояния).
После покупки следует убедиться, что у нас плата от старшей модели DSO2D15 с распаянным генератором и обвязкой. Поэтому надо вскрыть прибор, отвинтив четыре винта с задней части корпуса (два под ручкой и два в нижней части). Далее снимаем железный экран, отвинчивая 5 винтов.
Программный апгрейд Hantek DSO2C10 до DSO2D15
Перед любыми модификациями нужно сделать бекапы флеш-памяти устройства. Здесь две флешки: Winbond W25B01GV и EEPROM PT24C02. Дело облегчается отсутствием нужды прибегать к помощи программатора. Все можно сделать программными средствами.
Юзер DavidAlfa с форума eevblog предоставляет подборку всего необходимого ПО для работы с флешем линейки Hantek DSO2000 (лежит в папках на Гугл-диске).
1) Качаем папку Mods/Hacking>Dsoflash.
2) Включаем осциллограф с зажатой кнопкой на нижней части корпуса (см. фото). Windows должна найти новое неизвестное устройство и далее не сможет установить на него драйвера.
3) Далее нужно запустить файл zadig-2.7.exe из папки dsoflash, в Options выбрать «all list device», в поле «USB ID» должно быть «1F3A EFE8» и выбрать драйвер «WinUSB». Нажать кнопку «Install Driver». После трех-пяти минут установки в диспетчере устройств должно появиться новое устройство с установленными драйверами и Vid/Pid — 1F3A/EFE8. В папке лежит pdf, где все показано в картинках.
4) Снова включаем осциллограф с зажатой кнопкой в нижней части корпуса (см п.2) и запускаем файл read.bat. Начнется считывание дампа флеша, длящееся около 50 минут. Полученный backup.bin сохраняем в надежное место.
P.S… скрин выше — это программа Terminal для Windows 10-11 с установленной оболочкой OhMyPosh и темой Atomic. Рекомендую
5) Форматируем USB-флешку в FAT-32, копируем в корень файл dso3kb_backup_builder.upk из облачной папки Mods/Hacking>Backup_builder. Вставляем флешку в обыкновенно включенный осциллограф, нажимаем «F0» и далее жмем напротив «Update» — кнопку F3, потом выбираем энкодером «Menu» соответствующий .upk, нажимаем энкодер, еще раз F3 и ждем перезагрузки. На флешке создатся 2 upk — dso3kb_CNxxxxxxxxxxxxx.upk и dso3kb_CNxxxxxxxxxxxxx_FULL.upk. Сохраняем их в надежное место.
6) Копируем в корень файл dso3kb_Eeprom_backup.upk из облачной папки Mods/Hacking>EEPROM Backup и далее поступаем аналогично п.5. На флешке создатся файл dso3kb_CNХХХХХХХХХХХХХ_eeprom.upk. Кладем его в надежное место.
Файлы .upk можно распаковывать. Для этого существуют соответствующие скрипты, лежащие в папке UPK build/extract tools.
Теперь все готово к преобразованию в старшую модель. Качаем файл dso3kb_2D15_conversion.upk из папки 2D15 conversion выполняем уже знакомую процедуру согласно п.5, обновляемся и после перезагрузки убеждаемся, что у нас изменилась модель.
Тестируем появившийся генератор на одном из каналов осциллографа. При неудовлетворительной работе генератора, есть возможность его калибровки. Это подробно описано в шапке темы на 4pda.
Синус, пила и меандр 1МГц встроенного, измеренного первым каналом пропагрейженного осциллографа
Примечание: неоднократно встречал на различных форумах доработку данного аппарата, заключающуюся в приклеивании радиаторов, охлаждающих якобы работающие в перегреве АЦП и ПЛИС (две большие микросхемы на плате). Я встретил сообщение пользователя lixed с 4pda
Насчет радиаторов. Я уже писал и скидывал осциллограммы просто сумасшедших наводок и шумов, которые накладывались на сигнал при его измерении, при этом при отключенных щупах их не было видно. Если поразмыслить, подобный эффект должен получаться в процессе обработки сигнала на ацп, то есть влияние идет именно на его микросхему. И решил попробовать убрать приклеенный мной туда радиатор, заодно убрал и с fpga. Результат превзошел все ожидания — наводки практически полностью исчезли, а шум на сигнале уменьшился примерно раза в 2, и по качеству прорисовки осцилл приблизился к 5102р, хотя кой какое небольшое вертикальное колебание линии на высоких частотах осталось, чего нет на 5102р. Так что тем кому нужен минимум шумов и наводок, радиаторы, особенно большие лучше не ставить.
и проверил его. Да, негативный эффект от радиаторов есть. А вот греющийся БП можно и доработать, но это уже другая история.
О выборе щупов
Т.к. в комплекте идет только один осциллографический щуп, а канала два, то встал вопрос о покупке дополнительного щупа. На Али есть дешевые Р6100 до 100МГц, которые на практике оказываются сильно врущими.
Негативный обзор щупов P6100
Поэтому решил купить PP-150 в магазине с положительными отзывами.
ПО для PC
Hantek предоставляет возможность просматривать форму сигнала с каналов осциллографа на экране ПК с помощью пакета ПО Keysight IO Libraries Suite. Также есть возможность задавать сигнал произвольной формы с помощью WaveEditor.
На официальном сайте Hantek лежат не последние версии ПО. Последние версии после ввода контактных данных можно скачать отсюда (с российских IP требуется VPN) www.keysight.com/gb/en/lib/software-detail/computer-software/io-libraries-suite-downloads-2175637.html
Особенности интерфейса
С целом прибор предоставляет стандартный набор опций любого современного осциллографа. Например, на скрине ниже скрин функциональности разложения сигнала в ряд Фурье.
Набор параметров одновременного мониторинга как минимум достаточный.
Можно вывести статистику измерений сигнала на экран (одновременно могут отображаться четыре параметра). И совместно с опцией мультиметра можно комфортно анализировать сигнал.
Заключение
В целом я очень доволен покупкой. Затраченную сумму осциллограф отрабатывает сполна. После недели плотного тестирования глюков не было замечено (если не считать корявый перевод встроенного меню на русский язык, но я пользуюсь на английском, чего и всем желаю) и необходимости откатиться на прошивку FW3202, т.к. декодирование протоколов UART, CAN, IIC и SPI не работало на FW3204.
Для гальванической развязки рекомендую использовать отечественный трансформатор ТТП-60 220В/220В на 66Вт www.chipdip.ru/product/ttp-60-220v (дешевле я не нашел, разве что пары громоздких трансформаторов из советских телевизоров на Авито. Но и там эта пара стоит 1200 руб.).
В статье описаны авторские мотивы выбора конкретной модели осциллографа с целью вписаться в минимальный бюджет и при этом получить максимально функциональный аппарат. Для этого пришлось прибегнуть к модификации модели (что я опишу в деталях), младшей в линейке Hantek DSO2000, обзор которой (DSO2C10) и представляется вниманию благодарного читателя.
Предисловие
Передо мной стояла задача купить современный двухканальный осциллограф с желаемыми характеристиками:
1) полосой пропускания, достаточной для работы над проектами в домашних условиях
2) с хорошей поддержкой производителя
3) (опционально) с не глючным и как можно более удобным программным обеспечением для PC
4) (опционально) с поддержкой декодирования современных протоколов (UART, I2C, SPI и т.д.)
Следует заметить, что осциллографы начального уровня со встроенным генератором конструктивно представляют собой одноплатное изделие, что неизменно приводит к емкостной связи между модулями. Это сказывается на стабильности получаемых результатов измерения. С этим можно бороться программно, поэтому следует обратить внимание на частоту выхода новых прошивок.
Примечание: согласно закону РФ, осциллограф — это не предмет индивидуального пользования, поэтому при его покупке частным лицом из-за рубежа, можно нарваться на проблемы при растаможке. Поэтому лучше заказывать такие вещи на лотах с отправкой со склада в РФ.
Выбор по характеристикам
Таким ТЗ соответствует три модели:
1) FNIRSI-1014D
2) OWON SDS1102
подробный обзор на mySKU.me
3) Hantek DSO2С10
А также есть хорошее одновременное сравнение трех данных осциллографов (тоже на английском) www.youtube.com/watch?v=iqfm1pN2Uac
Итак,
1) FNIRSI-1014D — самый дешевый 9 461 руб в официальном магазине на Али
Характеристики
2) OWON SDS1102 — аналогичен по стоимости предыдущему 9 634 руб в этом магазине
Характеристики
3) Hantek DSO2C10 — самый дорогой 11 054 руб в данном магазине
Характеристики
Все три прибора имеют по два канала, схожую частоту пропускания, большой экран с достаточным разрешением, но FNIRSI-1014D меня не устроил минимальной чувствительностью по вертикали — 50мВ (из-за питания отдельным БП в 5В), в OWON SDS1102 нет генератора, в Hantek DSO2C10 тоже нет генератора, но у него лучшая вертикальная чувствительность из всех трех, самый богатый набор функций и бонусом идет возможность переделать в старшую модель линейки DSO2D15 (дороже этой на 3 000 руб), в которой есть генератор на 25МГц и увеличена полоса пропускания до 150МГц.
Поэтому я остановил свой выбор на последнем.
Hantek DSO2С10
Осциллограф дошел доставкой Aliexpress со склада в РФ в российский город за 5 дней. Упакован в стандартную картонную коробку, обжат с боков вспененным полиэтиленом, защищающем от ударов.
Комлектация:
1) 100МГц щуп PP-150, 1шт.
2) Щупы с крокодилами, 1шт.
3) USB A-B кабель, 1шт.
4) Инструкция к щупам PP-80/PP-150/PP-200
5) Гарантийный талон
6) Кабель подключения к сети 220В с европейской вилкой.
За два с лишним года относительно линейки Hantek DSO2000 образовалось большое сообщество. На форумах
1) eevblog общая тема
2) eevblog тема юзера Mark5 с хакингом
и тема на 4pda, а также китайском eediscuss можно почерпнуть всю необходимую информацию по апгрейду, доработкам, решению проблем и восстановлению (даже из полностью окирпиченного состояния).
После покупки следует убедиться, что у нас плата от старшей модели DSO2D15 с распаянным генератором и обвязкой. Поэтому надо вскрыть прибор, отвинтив четыре винта с задней части корпуса (два под ручкой и два в нижней части). Далее снимаем железный экран, отвинчивая 5 винтов.
Программный апгрейд Hantek DSO2C10 до DSO2D15
Перед любыми модификациями нужно сделать бекапы флеш-памяти устройства. Здесь две флешки: Winbond W25B01GV и EEPROM PT24C02. Дело облегчается отсутствием нужды прибегать к помощи программатора. Все можно сделать программными средствами.
Юзер DavidAlfa с форума eevblog предоставляет подборку всего необходимого ПО для работы с флешем линейки Hantek DSO2000 (лежит в папках на Гугл-диске).
1) Качаем папку Mods/Hacking>Dsoflash.
2) Включаем осциллограф с зажатой кнопкой на нижней части корпуса (см. фото). Windows должна найти новое неизвестное устройство и далее не сможет установить на него драйвера.
3) Далее нужно запустить файл zadig-2.7.exe из папки dsoflash, в Options выбрать «all list device», в поле «USB ID» должно быть «1F3A EFE8» и выбрать драйвер «WinUSB». Нажать кнопку «Install Driver». После трех-пяти минут установки в диспетчере устройств должно появиться новое устройство с установленными драйверами и Vid/Pid — 1F3A/EFE8. В папке лежит pdf, где все показано в картинках.
4) Снова включаем осциллограф с зажатой кнопкой в нижней части корпуса (см п.2) и запускаем файл read.bat. Начнется считывание дампа флеша, длящееся около 50 минут. Полученный backup.bin сохраняем в надежное место.
P.S… скрин выше — это программа Terminal для Windows 10-11 с установленной оболочкой OhMyPosh и темой Atomic. Рекомендую
5) Форматируем USB-флешку в FAT-32, копируем в корень файл dso3kb_backup_builder.upk из облачной папки Mods/Hacking>Backug builder. Вставляем флешку в обыкновенно включенный осциллограф, нажимаем «F0» и далее жмем напротив «Update» — кнопку F3, потом выбираем энкодером «Menu» соответствующий .upk, нажимаем энкодер, еще раз F3 и ждем перезагрузки. На флешке создатся 2 upk — dso3kb_CNxxxxxxxxxxxxx.upk и dso3kb_CNxxxxxxxxxxxxx_FULL.upk. Сохраняем их в надежное место.
6) Копируем в корень файл dso3kb_Eeprom_backup.upk из облачной папки Mods/Hacking>EEPROM Backup и далее поступаем аналогично п.5. На флешке создатся файл dso3kb_CNХХХХХХХХХХХХХ_eeprom.upk. Кладем его в надежное место.
Файлы .upk можно распаковывать. Для этого существуют соответствующие скрипты, лежащие в папке UPK build/extract tools.
Теперь все готово к преобразованию в старшую модель. Качаем файл dso3kb_2D15_conversion.upk из папки 2D15 conversion выполняем уже знакомую процедуру согласно п.5, обновляемся и после перезагрузки убеждаемся, что у нас изменилась модель.
Тестируем появившийся генератор на одном из каналов осциллографа. При неудовлетворительной работе генератора, есть возможность его калибровки. Это подробно описано в шапке темы на 4pda.
Синус, пила и меандр 1МГц встроенного, измеренного первым каналом пропагрейженного осциллографа
Примечание: неоднократно встречал на различных форумах доработку данного аппарата, заключающуюся в приклеивании радиаторов, охлаждающих якобы работающие в перегреве АЦП и ПЛИС (две большие микросхемы на плате). Я встретил сообщение пользователя lixed с 4pda

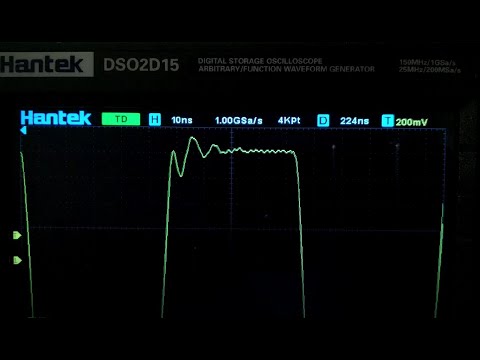

Насчет радиаторов. Я уже писал и скидывал осциллограммы просто сумасшедших наводок и шумов, которые накладывались на сигнал при его измерении, при этом при отключенных щупах их не было видно. Если поразмыслить, подобный эффект должен получаться в процессе обработки сигнала на ацп, то есть влияние идет именно на его микросхему. И решил попробовать убрать приклеенный мной туда радиатор, заодно убрал и с fpga. Результат превзошел все ожидания — наводки практически полностью исчезли, а шум на сигнале уменьшился примерно раза в 2, и по качеству прорисовки осцилл приблизился к 5102р, хотя кой какое небольшое вертикальное колебание линии на высоких частотах осталось, чего нет на 5102р. Так что тем кому нужен минимум шумов и наводок, радиаторы, особенно большие лучше не ставить.
и проверил его. Да, негативный эффект от радиаторов есть. А вот греющийся БП можно и доработать, но это уже другая история.
О выборе щупов
Т.к. в комплекте идет только один осциллографический щуп, а канала два, то встал вопрос о покупке дополнительного щупа. На Али есть дешевые Р6100 до 100МГц, которые на практике оказываются сильно врущими.
Негативный обзор щупов P6100
Поэтому решил купить PP-150 в магазине с положительными отзывами.
ПО для PC
Hantek предоставляет возможность просматривать форму сигнала с каналов осциллографа на экране ПК с помощью пакета ПО Keysight IO Libraries Suite. Также есть возможность задавать сигнал произвольной формы с помощью WaveEditor.
На официальном сайте Hantek лежат не последние версии ПО. Последние версии после ввода контактных данных можно скачать отсюда (с российских IP требуется VPN) www.keysight.com/gb/en/lib/software-detail/computer-software/io-libraries-suite-downloads-2175637.html
Особенности интерфейса
С целом прибор предоставляет стандартный набор опций любого современного осциллографа. Например, на скрине ниже скрин функциональности разложения сигнала в ряд Фурье.
Набор параметров одновременного мониторинга как минимум достаточный.
Можно вывести статистику измерений сигнала на экран (одновременно могут отображаться четыре параметра). И совместно с опцией мультиметра можно комфортно анализировать сигнал.
Заключение
В целом я очень доволен покупкой. Затраченную сумму осциллограф отрабатывает сполна. После недели плотного тестирования глюков не было замечено (если не считать корявый перевод встроенного меню на русский язык, но я пользуюсь на английском, чего и всем желаю) и необходимости откатиться на прошивку FW3202, т.к. декодирование протоколов UART, CAN, IIC и SPI не работало на FW3204.
Для гальванической развязки рекомендую использовать отечественный трансформатор ТТП-60 220В/220В на 66Вт www.chipdip.ru/product/ttp-60-220v (дешевле я не нашел, разве что пары громоздких трансформаторов из советских телевизоров на Авито. Но и там эта пара стоит 1200 руб.).
- Тест-инструменты и инструменты
- Электрический прибор
- Осциллографы и аксессуары
-
Описание
-
Доставка и оплата
-
Гарантия
-
Q&A
-
Оптовый запрос
-
Отзывы клиентов

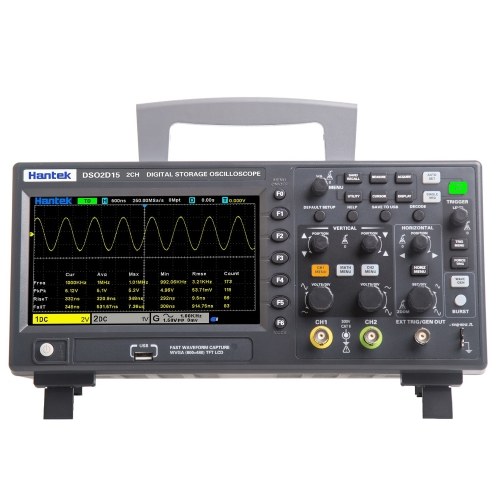

DSO2D15 7-дюймовый TFT-осциллограф с ЖК-экраном отличается прекрасным качеством и низкой ценой, имеет ширину полосы 150 МГц и частоту дискретизации 1 Гвыб/с, встроенный генератор сигналов 25 МГц, поддерживает любой тип wa-ve выход, с 14 типами режима запуска. Существует пять видов запуска и декодирования последовательного протокола, 32 вида. автоматического измерения, с функцией статистического анализа результатов испытаний, с множеством инструкций дистанционного управления SCPI. Он широко используется в сфере связи, аэрокосмической промышленности, национальной обороны, встроенных системах, компьютерах, исследованиях и образовании, а также во многих других отраслях и областях. Давай и попробуй.
Возможности:
Имеет 2 канала, каждый канал имеет независимую ручку управления.
Пропускная способность аналогового сигнала 150 МГц и частота дискретизации 1 Гвыб/с.
Он имеет 7-дюймовый TFT ЖК-экран, разрешение 800 * 480 пикселей, 16 миллионов цветов (24-битные настоящие цвета).
Встроенный генератор сигналов 25 МГц, поддержка произвольного wa-ve пакетный вывод, поддержка модуляции wa-veвывод формы.
Он может сохранять настройки, wa-veформы, ссылки wa-veформы, CSV, изображения и другие форматы данных с функциями 5-значного цифрового вольтметра и 6-значного аппаратного частотомера.
Поддержка 32 видов функций автоматического измерения и статистики, статистики минимума, максимума, стандартного отклонения и другой статистической информации в реальном времени.
Он имеет два набора функций цифрового вольтметра, поддерживает тестирование пороговых значений и может выполнять бесплатные измерения на экране.
Благодаря множеству команд дистанционного управления SCPI он может предоставлять множество типов периферийных интерфейсов, таких как USB-хост/устройство.
Он может сохранить 10 наборов справочных wa-veформ, CSV wa-veформы, настройки и функция создания снимков экрана USB с помощью одной клавиши.
Функция запуска и декодирования последовательной шины, обеспечивающая функцию мониторинга протокола.
Глубина хранения 8 МБ уменьшает wa-veискажение формы и восстанавливает реальную wa-veформы.
Режим XY поддерживает отображение двух окон.
Характеристики:
Материал: АБС-пластик
Цвет: черный
Ширина полосы: 150 МГц
Количество каналов: 2 канала
Встроенный источник сигнала: 1 канал
Диапазон частоты дискретизации: 1 Гвыб/с (канал сигнала), 500 Мвыб/с (двухканальный)
Значение Pe-ak-to-pe-ak: отображает высокочастотные и случайные заусенцы
Среднее значение: среднее wa-ve время: 4, 8, 16, 32, 64, 128
Высочайшая точность: 12 бит
Входное соединение: постоянный ток, переменный ток, земля
Входное сопротивление: 1 МОм+2% ‖20пФ+3пФ
Настройка коэффициента затухания пробника: 1X, 10X, 100X, 1000X
Уровень напряжения: 300 В CA-T II
Максимальное входное напряжение: 300 В (10X)
wa-ve интерполяция: (sin x)/x
Максимальная длина записи: 8 МБ (сигнальный канал), 4 МБ (двухканальный)
Диапазон масштаба по горизонтали: 2нс/дел~100с/дел 1, 2, 5 шаг
Режим временной развертки: Y-T、X-Y、Roll
Нулевое смещение: ±0,5 div×минимальная базовая позиция
Частота дискретизации и точность времени задержки: ±25 страниц в минуту
Время подъема на BNC (типичное): 2,3 нс
Разрешение по вертикали: 8 бит (каждый канал дискретизируется одновременно)
Чувствительность по вертикали: от 2 мВ/дел до 10 В/дел
Отдача басов: <10 Гц (при BNC)
Точность вертикального усиления: (в режиме «выборки» или «средней» выборки)
Погрешность от 10 В/решетка до 10 мВ/решетка составляет +3 %
Точность от 5 мВ/решетка до 2 мВ/решетка составляет ±4%
Погрешность миграции постоянного тока: ±0,1 дел.+2 мВ+отклонение 1%
Тип триггера: e-dge, импульс, видео, наклон, тайм-аут, окно, тип кода, интервал, рант, UART, LIN, CAN, SPI, IIC.
Режим триггера: одиночный, обычный, автоматический
Диапазон облегчения: 8нс~10с
Спуск по дальнему краю:
Наклон: восходящий край, нисходящий край, восходящий край или нисходящий край
Источник информации: CH1、CH2、EXT
Импульсный запуск:
Полярность: положительная полярность, отрицательная полярность
Когда: <, >, !=, =
Источник информации: CH1~CH2
Диапазон ширины импульса: 8 нс ~ 10 с
Точность: 8 нс
Запуск окна:
Источник информации: CH1~CH2
Тип срабатывания кода:
Тип кода: 0: низкий электрический уровень, 1: высокий уровень, X: игнорировать, : повышение, : падение, : повышение или понижение
Источник информации: CH1~CH2
интервальный запуск:
Наклон: подъем, спуск
Когда: <, >, !=, =
Источник информации: CH1~CH2
Время: 8–10 нс
Точность: 8 нс
Запуск запуска:
Полярность: положительная полярность, отрицательная полярность
Когда: <, >, !=, =
Источник информации: CH1~CH2
Время: 8–10 нс
Точность: 8 нс
Запуск UART:
Когда: открытие, остановка, данные, четность, ошибка получения
Источник информации (RX/TX): CH1~CH2
Формат данных: Hex (шестнадцатеричный)
Длина данных: 1 байт
Ширина данных: 5 бит, 6 бит, 7 бит, 8 бит
Проверка четности на нечет: нет, нечет, чет
Свободный уровень: высокий, низкий
Скорость передачи данных (необязательно): 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
Скорость передачи данных (настраиваемая): 300бит/с~334000бит/с
Запуск LIN:
Когда: поле интервала, поле синхронизации, поле идентификатора, ошибка синхронизации, идентификатор, идентификатор и данные
Источник информации: CH1~CH2
Формат данных: Hex (шестнадцатеричный)
Скорость передачи данных (необязательно): 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
Скорость передачи данных (настраиваемая): 300бит/с~334000бит/с
Запуск CAN:
Когда: бит Sta-rt, идентификатор удаленного кадра, идентификатор кадра данных, идентификатор кадра, данные удаленного кадра, данные кадра данных, кадр ошибки, все ошибки, ошибка ответа, кадр перегрузки
Источник информации: CH1~CH2
Формат данных: Hex (шестнадцатеричный)
Скорость передачи данных (необязательно): 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
Скорость передачи данных (настраиваемая): 5 Кбит/с ~ 1 Мбит/с
Запуск SPI:
Источник информации: CH1~CH2
Формат данных: Hex (шестнадцатеричный)
Ширина данных: 4, 8, 16, 24, 32
Запуск IIC:
Источник информации (SDA/SCL): CH1~CH2
Формат данных: Hex (шестнадцатеричный)
Индекс данных: 0~7
Когда: стартовый бит, стоповый бит, нет ответа, адрес, данные, перезагрузка
Курсор:
△В: разница напряжений между курсорами
△T: разница во времени между курсорами
Автоматический измерительный прибор: частота, цикл, среднее значение, пик-к — пик-к и среднеквадратичное значение, минимум, максимум, время нарастания, время спада и ширина импульса положительной и отрицательной ширины импульса, внизу значения, значение to-p, медиана, амплитуда, перерегулирование, рост и падение края вдоль разности фаз и прокалывания разности фаз, коэффициент заполнения положительной и отрицательной частоты импульсов, среднеквадратический средний цикл, цикл, падение вниз перелет, подъем по прошивке, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
DVM:
Источник данных: CH1, CH2
Тип измерения: эффективное значение постоянного тока, эффективное значение переменного тока, постоянный ток
Индикатор частоты: аппаратный 6-битный частотомер
Источник сигнала:
Количество каналов: 1 канал
Частота выборки: 200 млн выборок/с
Разрешение по вертикали: 12 бит
Максимальная частота: 25 МГц
Стандартные wa-veформы: синус, квадрат ва-ве, пульс, треугольник ва-ве< font color=»#000000″>, выборка wa-ve, экспоненциальная ва-ве, шум
Произвольная wa-veформа: Arb1, Arb2, Arb3, Arb4
Диапазон синусоидальной частоты: 0,1 Гц–25 МГц
Квадрат wa-ve/диапазон частоты импульса: 0,1 Гц~10 МГц
Треугольник wa-ve Диапазон частот: 0,1 Гц~1 МГц
Семплирование wa-ve Диапазон частот: 0,1 Гц~1 МГц
Экспоненциальный wa-ve Диапазон частот: 0,1 Гц~5 МГц
Шум:
Произвольный wa-veдиапазон частот формы 1: от 0,1 Гц до 10 МГц< /шрифт>
Произвольный wa-veформа 2 Диапазон частот: от 0,1 Гц до 10 МГц< /шрифт>
Произвольный wa-veформа 3 Диапазон частот: от 0,1 Гц до 10 МГц< /шрифт>
Произвольный wa-ve 4 Диапазон частот: от 0,1 Гц до 10 МГц
wa-ve длина: 8KSa
Погрешность частоты: 100 ppm (менее 10 кГц) 50 ppm (более 10 кГц)
Разрешение: 0,1 Гц или 4 бита, в зависимости от того, что больше
Диапазон выходной амплитуды: 10 мВ~7 В (пик-пик) (высокое сопротивление), 5 мВ~3,5 В (пик-пик) (50 Ом)
Диапазон смещения постоянного тока: +3,5 В, высокое сопротивление, +1,75 В, 50 Ом
Разрешение: 100 мкВ или 3 бита, в зависимости от того, что больше
Точность: 2% (1 кГц)
Выходное сопротивление: 50 Ом
Общие технические характеристики
Тип дисплея: 7-дюймовый TFT ЖК-дисплей
Разрешение экрана: 800 (по горизонтали) * 480 (по вертикали) пикселей
Цвет дисплея: 16 миллионов цветов (24-битный настоящий цвет)
Время послесвечения: минимум, 1 с, 5 с, 10 с, 30 с, неограниченно
Тип отображения: точечное, векторное
Яркость дисплея: регулируемая
Тип сетки: необязательно
Яркость сетки: регулируемая
Частота: 1 кГц
Напряжение источника питания:
100–120 ВАCRMS (+10%), от 45 Гц до 440 Гц, CA-TⅡ
120–240 ВАCRMS (+10%), от 45 Гц до 66 Гц, CA-TⅡ
Потребляемая мощность: менее 30 Вт
Рабочая температура: 0–50 °C (32–122 °F)
Температура хранения: -40~+71°C (-40~159,8°F)
Влажность: ≤+104℉(≤+40°C): ≤90% (относительная влажность)
106℉~122℉ (+41°C ~50°C): <60 % (относительная влажность)
Размер изделия: 318 * 150 * 140 мм / 12,5 * 5,9 * 5,5 дюйма
Вес предмета: 2900 г/6,4 фунта
Размер упаковки:360*210*200 мм/14,2*8,3*7,9 дюйма
Вес упаковки: 2900 г/6,4 фунта
Упаковочный лист: (необязательно)
1 * хост осциллографа
2 * Линия зажима типа «крокодил»
1 * кабель для передачи данных
1 * вилка
1 * Соответствующий зонд
1 * Набор аксессуаров
1 * Руководство пользователя
Лучшие товары Больше
-
44
Samebike MY-SM26 Ebike 26,0 * 1,95-дюймовые шины 350 Вт Мощность двигателя Вспомогательный электрический велосипед Максимальный диапазон 80 км€1399.99
€789.99
-
54
Samebike LO26-II Складной электрический велосипед 48V 500W 10AH Аккумулятор Максимальная скорость 35 км/ч€1899.99
€889.99
-
59
Электрический велосипед BEZIOR XF001 48V 1000W 12.5AH Аккумулятор Максимальная скорость 45 км/ч€2399.99
€999.99
-
60
BEZIOR X1500 1500 Вт 26 дюймов складной электрический горный велосипед€2999.99
€1219.0
-
59
SAMEBIKE MY-275 E-Bike 27,5-дюймовый электровелосипед мощностью 500 Вт, вспомогательный электрический велосипед, диапазон 80–100 км€2299.99
€949.99
Пожалуйста, активируйте свою учетную запись, а затем совершите покупку. Мы отправим вам электронное письмо для активации, чтобы помочь вам завершить регистрацию.
Email has been resent. Please check your email to finish activation.After 0 seconds, you can resend it again.
НАШИ САЙТЫ РУКОВОДИТЕЛЕЙ
cafago использует файлы cookie, чтобы дать вам лучший опыт покупок. Если вы продолжаете использовать наши услуги или создаете новую учетную запись, мы предположим, что вы согласны с нашей Политика конфиденциальности.
Русский Kиевлянин — 15.09.2023 23:48
Добрый вечер ! Хочу приобрести осциллограф для перестройки FM диапазонов советских приёмников для диапазона 88-108 mhz , какой посоветуете ? Спасибо !
Ответить
Владимир Ленин — 15.08.2023 06:49
Ослы начали называть осциллограф, «осликом».
Ответить
Валерий Прохоров — 21.05.2023 16:34
Этот аппарат показывает градусы фазы ? Или микросекунды ?
Ответить
Roman Kaban — 07.05.2023 19:42
Сигнал типа «квадрат»😅. Штирлиц как никогда был близок к провалу!
Ответить
Alex Carnauch — 24.03.2023 14:59
Спасибо за видео. Хочу спросить, а что прошивка одна на все модели 2000?
Ответить
Alexander Bessalov — 09.03.2023 13:47
Спасибо Вам за ваш ролик. Тоже стою перед вібором что купить. Имел опіь пользования SIGLENT CML 1102 заглядывался на него. Модель устарела есть смысл искать что то новее. По характеристикам с 7 дюймовым экраном из двухлучевых они все примерно одинаковы. Посмотрел ваш ролик мне понравился в черном исполнении.
Ответить
Free Shooter — 03.03.2023 12:36
последние ослики с али модели 2С10 легко перешиваются на 2D15. Все элементы распаяны, плата от 2D15. Экономия 50$.
Ответить
Victor Uzhos — 28.02.2023 04:55
классное решение — в 2-х канальный осц положить один щуп. А в 4-х канальный кладут 3 ?
Ответить
Роман Деньгин — 07.02.2023 17:32
Кровь из ушей: программное обеспЕчение!
Ответить
DANN KRUG — 14.01.2023 09:30
всё ок — нормальный НО! единственное — купи себе щупы на 300-500 МГц 👈👍 и не будет помех 🤷♂
Ответить
BoobsAdmin — 09.01.2023 22:02
Чего-то я запутался: если генерация синуса на 25Мгц идёт коряво с помехами, то имеет смысл брать DS02D10 100Мгц вместо DS02C15 — 150Мгц? Получается чувствительность разная, модель с индексом D лучше.
Ответить
Super Pooper — 05.01.2023 17:17
Почему обходят стороной бюджетную линейку UNI-T? Обзоров почти нет. Сравнений 0. UTD2102CEX PLUS (не путать с UTD2102CEX) на 11.11 был за 14800р. (Уже на треть дороже.) Разве UNI-Tы не достойны внимания?🤔
Ответить
K Chi — 30.12.2022 17:45
ни слова об одном из важнейших параметров осциллографа — waveform refresh rate (waveform capture rate)
Ответить
Мишко Бролис — 21.12.2022 20:37
А что, в России действительно частным лицам не всё можно купить? Я понимаю, что есть какие то опасные вещи, как химикаты, радиоактивные вещества, оружие и пр., которые необходимо контролировать. Но это же банальный прибор. Возможно там разница только в НДС? Как на самом деле?
Ответить
Sasha 1976 — 16.12.2022 04:46
Ну как там осцил, баги и недостатки выявленны?
Ответить
Techno Dozor — 09.12.2022 22:32
DSO2D15 с фнирси 1014d сравнивать нельзя. Если использовать стандарты hantek — то фнирси 1014d — это «прибор» с 20..30МГц и с 250МСэмплами. и у 1014d самая большая проблема не в 50мВ/дел, а проблема в том, что у него «запуск» происходит от 20-30мВ/д. поясню: когда у обычного дешового китаца (не фнирси) указывают чувствительность 10мВ/дел, как правило можно различать сигнал в единицы милливольт, практически на уровне шума, но все же осиллограф реагирут на присутствие сигнала… а у фнирси сигнал 20-30мв вообще никак не отображается, и только при переходе порога в 20-30мВ, сигнал начинается отображается и сразу на пол экрана…
а вот DSO2D15 — реально красавчик за свои деньги, но только…. за «свои деньги».
Ответить
Иван Чумаевский — 05.12.2022 06:20
ну да это хороший ацилограф его надо исполозовать в радиотехнике и заказывать можно их в России за без таможини в россии их много зачем из китая заказывать когда в россии их полно говорю как телемастер
Ответить
Максим GodFisherMan — 28.11.2022 12:59
Кто подскажет что лучше из этого, хочу прикупить на черную пятницу: dso5102p, dso2d15, owon sds1102 или же 1202спс
Ответить
Roberto Ibañez — 26.11.2022 06:47
Hay que seleccionar en los canales verticales y poner en ON la BW 20M para que la onda cuadrada del generador sea mas limpia o sea limitar el ancho de banda a 20Mhz.
Ответить
Алексей Швец — 20.11.2022 06:51
В новой прошивке 1.0.2.0.0(221028.00) проблемы с переводом на русский язык устранили.
Ответить
Grandi — 16.11.2022 14:16
Ахахааа, заявлено 100МГц а на 15МГц уже усирается
Ответить
Grandi — 16.11.2022 14:14
Да нет там тех 100МГц, какие нах 100МГц при 1гигасемпле, что ты ьам увидишь при этом на 100МГц, харош уже ссать в ущи
Ответить
Dinistor 1 — 30.10.2022 04:59
А может ли он эти 8 миллионов точек при одном гигасемпле? Знакомый покупал, те же 40к что и у 5102р. 8м точек до 250мегасемплов
Ответить
Автоэлектрик диагност 161 — 24.10.2022 22:37
Встречал информацию, что его лучше не подключать к компу без гальванической развязки юсб.
Ответить
Михаил Mike — 13.10.2022 23:31
NI-VISA работает с этим осциллографом?
Ответить
Multik Морозов — 30.09.2022 10:26
Здравствуйте!!! Подскажите пожалуйста, какая у него высота при установке на ножки, до верхней точки?
Ответить
Павел Пономарев — 20.09.2022 09:09
Cкажите, а для маков есть софт?
Ответить
nurxie — 25.08.2022 11:45
По поводу генератора и сказанного комментария на счет меандра. На установленном щупе есть переменный конденсатор который следует подкрутить, также не советую использовать комплектный провод для генератора, укоротите проводники — получите стабильный выход генератора вплоть до 10 МГц в меандре
Ответить
Štefan Kolesár — 24.08.2022 17:06
Dobrý deň, priatelia. mám aj ja tento model osciloskopu. Práve sa chystám namontovať ventilátor na nútené chladenie elektroniky . Spínanie ventilátora chcem realizovať pomocou termistora . Verím, že všetko bude O.K.
Ответить
Сергей Ильин — 18.08.2022 17:25
Спасибо
Ответить
Женя С — 15.08.2022 10:31
Обзор так себе
Ответить
Александр Бегунов — 02.08.2022 21:06
У фнирси постоянно какая-то шляпа вылазит во всех продуктах.
Ответить
DomoDel — 02.08.2022 08:53
Хорошо сняли, спасибо. Но у данного прибора есть ряд недостатков. Глубина записи 8 mb доступна только с выборкой 250MS/s что в одноканальном режиме даёт возможность отрисовать сигнал в синусе максимум 70MHz, а в двух канальном 50. Второе, если почитать англоязычные форумы то можно понять что аппаратная часть даёт делать выборку максимум 500MS/s. В третьих на чипы нужно ставить радиаторы так как они перегреваются в длительном режиме и аппарат зависает. В четвёртых если докупить второй щуп как 5102p то разница по цене минимальна. И ещё куча приколов которые свидетельствуют что данный аппарат это маркетинг, а не ослик работяга как 5102p)
Ответить
Bus12V — 22.07.2022 16:17
не увидел в инструкции если ли у него входной фильтр, у меня был портативный хантек там был а тут что-то не вижу.
Ответить
Bus12V — 22.07.2022 16:11
у ослика есть вентилятор ? как сильно шумит если есть ?
Ответить
El Vinto — 21.07.2022 09:43
Приветствую! Не понял про подключение по USB к компьютеру, можно подключать или нельзя, или можно подключать только через развязку, или можно, но только через USB на задней панели?
Ответить
Andrey S — 20.07.2022 13:52
Больше спасибо за обзор. Сам смотрел в сторону Фнирси 1014. Что в нём привлекало, так это возможность запитать от повербанка. Но что-то его совсем не хвалят. Теперь мой выбор укрепился. Кстати, цены на Али сейчас снизились, очень удобный момент для покупки!!!
Ответить
Лунный кот — 15.07.2022 20:24
Я хантек 5102 приобрел за 14000 пол года назад на али. Тогда купоны были. Сейчас их уже нету. Я все покупал через купоны. Так дешевле было
Ответить
виктор т — 14.07.2022 09:29
Скажите,почему он дешевле (2c10) чем 5102p ,хотя по характеристикам лучше
Ответить
Алекс Дом — 26.06.2022 14:43
Спасибо Вам за обзор.Норм прибор,
Ответить
Сергей Сергев — 20.06.2022 11:33
спасибо_как вариант к приобретению. Как работает вход внешний синхронизации? Не смотрели аппарат внутри_ для подключения LIаккума пригоден, подобно OWON SDS1***?
Вместо INDUSTAR не лучше OWON VDS1022i_ с изолированным входом?
Ответить
Alexander Arkusha — 15.06.2022 18:14
Спасибо за обзор! Заказал себе попроще DSO 2C10, для настройки радиотрансивера на любительском КВ диапазоне (14МГц) должен подойти
Ответить
kalobyte — 09.06.2022 22:58
так в нем есть измеритель ачх? иначе зачем ему генератор там?
Ответить
Генрих Карлович Либерзон — 09.06.2022 07:41
Покупал на работу 2C10 и был удивлён,когда решил прилепить радиаторы на проц,плата стоит 2D15 и вся распайка гены ,тоже есть, т.е. это урезанный софтом 2D15, в итоге прошил 2C10 прошивкой под 2D15 и все работает без нареканий ,а разница в цене ~ 5000р, за 13000 — это более чем достойный аппарат
Ответить
больше 16 средних значений: ± (1 интервал выборки + 100ppm x измеренное значение + 0,6 нс)
интервал выборки = секунды / сетка ÷ 200
> 200 мВ / дел, ± 50 В
в режиме «выборка» / «усреднение» точность 5 мВ / дел — 2 мВ / дел составляет ± 4 %
1 дел от постоянного тока до 10 МГц
2 дел от 100 МГц до максимального диапазона
200 мВ от постоянного тока до 100 МГц
1 В от постоянного тока до 100 МГц
затухание сигналов ниже 10 Гц
EXT: ± 1,2 В
EXT / 5: ± 6 В
EXT: ± (заданное значение 6% + 40 мВ)
EXT / 5: ± (заданное значение 6% + 200 мВ )
EXT: 400 мВ
EXT / 5: 2 В
не равно: если импульс уже указанной ширины, точка срабатывания является падающим фронтом
в противном случае, когда длительность импульса больше , чем «ширина импульса», в заданное время, осциллограф запускается
меньше: триггерной точкой является задний фронт
больше: осциллограф срабатывает, когда импульс продолжается больше времени, указанного в качестве ширины импульса
не равно: осциллограф срабатывает, когда наклон формы волны не равен настройке.
меньше: осциллограф срабатывает, когда наклон формы волны меньше установленного наклона
больше: осциллограф срабатывает, когда наклон формы волны превышает установленный наклон
разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT
обратная величина ΔT, в герцах (1/ΔT)
при +41°C ~ 50°C, ≤60%
Полный обзор Hantek DSO2000 ⭐ 2C10/2C15/2D10/2D15 ⭐ Потрясающий осциллографПодробнее
Обзор доработок осциллографа Hantek DSO 2C10Подробнее
DSO2C10 осциллограф Hantek: обзор функциональностиПодробнее

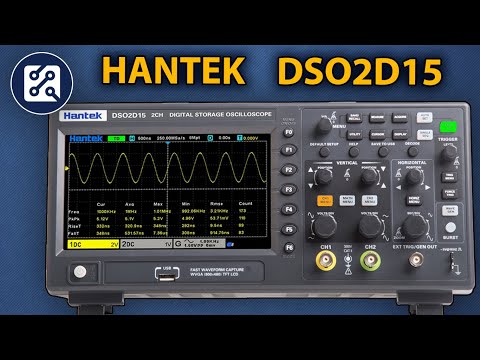

Цифровой осциллограф Hantek DSO2D15. ОбзорПодробнее
Hantek DSO 5102p и DSO 2C10 — Часть1 Сравнение железаПодробнее
Hantek DSO 5102p и DSO 2C10 — Часть2 Сравнение работыПодробнее

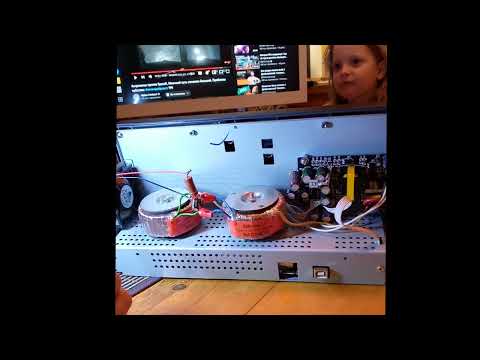

Осциллограф Hantek DSO2C10 2C15 2D10 2D15Подробнее

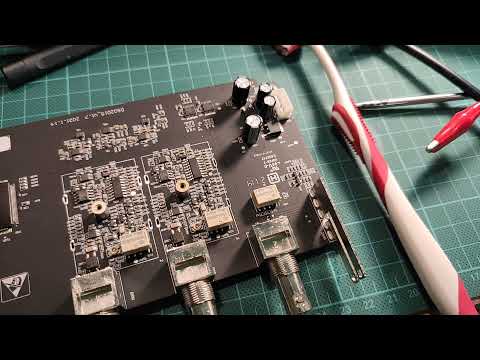

Бюджетный осциллограф Hantek DSO2C10 ,CAN,Lin декодер частота до 100mhz ( 150) и генератор сигналовПодробнее

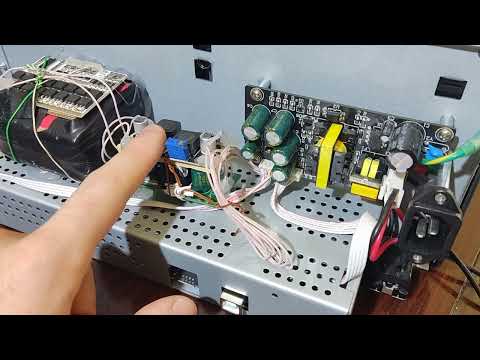

Осциллограф hantek dso2d15 переделка на аккумуляторПодробнее

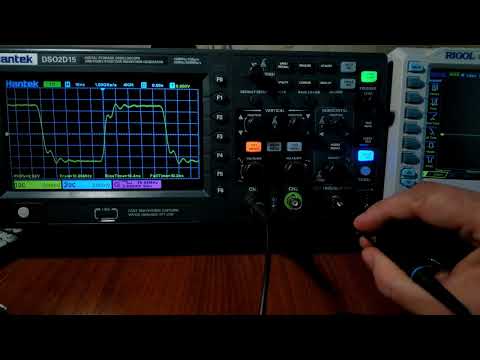

Осциллограф Hantek DSO2D15. Меандр 10 и 20МГц. Выбросы на фронтах.Подробнее
Доработка осциллографа Hantek DSO2С10 охлаждение.Подробнее
Выбор осциллографа начального уровня. Программный апгрейд Hantek DSO2C10 до старшей модели DSO2D15.Подробнее
Осциллограф Hantek 2D15, меандр 10МГц, коаксиал 50 Ом. Выбросы2.Подробнее

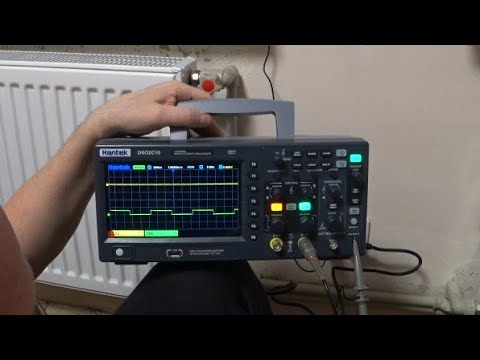

Hantek Digital Oscilloscope Dual Channel Economical Oscilloscope DSO2C10Подробнее
Популярное
Описание осциллографа Hantek DSO-2D15:
Настольный осциллограф модели Hantek DSO-2D15 представляет собой канальное устройство, которое произведено одноименным брендом и оснащено полосой пропускания 2*150 МГц. Он имеет внушительный объем памяти и приличную скоростную отметку выборки.
Отличительные особенности:
Осциллографы цифровые Hantek DSO-2D15 характеризуется повышенной функциональностью и имеют ряд особенностей:
- встроенный генератор до 25 МГц;
- наличие разрешения 12-бит;
- параметр скорости захвата составляет 1 ГВ/с;
- показатель входной чувствительности – от 2 до 10 единиц;
- присутствие опции увеличения разрешения до 12 бит;
- обширный функционал механизма захвата;
- измерение 32-х значений в автоматическом режиме;
- проведение статистической оценки;
- функция математических действий.
Сферы применения:
Осциллограф Hantek DSO-2D15 купить необходимо для наблюдения, ведения записи и организации измерения амплитудных, а также временных показателей электрического сигнала. Преимущественно осциллограф DSO-2D15 используется с целью замера простейших сигналов или захвата однократного сигнала. Также устройство предполагает задействование функции X-Y. Измерения не составит труда осуществить с помощью курсора. Также предусмотрен генератор случайной осциллограммы.
Технические характеристики Hantek DSO-2D15:
- Полоса пропускания, и количество каналов: 150 МГц х 1 канала
- Импеданс входа: 1МОм, 25пФ
- Скорость выборки (АЦП): 1 ГВ/с (в реальном масштабе времени), 500 МВ/с (для 2-х каналов)
- Расширенный объём памяти: 8 М точек.
- Чувствительность по вертикали: 2 мВ/дел – 10 В/дел
- Развёртка во времени: 2 нс/дел – 1000 с/дел.
- Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование
- Режим измерений, курсорные измерения, автоматические измерения: frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, — width, base, top, middle, amplitude, overshoot, preshoot, rising edge phase difference, falling edge phase difference, + duty, — duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF.
- Режим отображения осциллограмм: XY (для построения фигур Лиссажу) , XT.
- Режим синхронизации: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
- Режимы работы курсоров: Cross, Trace, Horizontal, Vertical
- Анализатор спектра (БПФ), окна: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop.
- Форматы сохранения: текстовый файл, графический формат: jpg / bmp, файл MS excel / word.
- Габариты: 318 мм x110 мм x 150 мм, масса: 1,9 кг.
Встроенный генератор AWG (одноканальный)
- Диапазон частот: 0.1 Гц – 25 МГц
- Частота выборки: 200 МВ/с, разрешение по вертикали: 12 бит
- Объём памяти: 8к точек
- Амплитуда: 5 мВ – 3.5 В, выходной импеданс: 50 Ом, 10 мВ – 7,0 В, выходной импеданс: высокий.
Управление и индикация:
DSO-2D15 цифровой осциллограф укомплектован пробниками, кабелем для подключения зарядного устройства, питания, гарантийным талоном. Прежде чем приступить к работе с устройством, необходимо произвести общую проверку и подготовительные мероприятия. Далее нужно ознакомиться с пользовательским интерфейсом и набором функций, осуществить введение в зонд.
После ознакомления с общей информацией нужно настроить тип и параметры волны, модуляцию формы сигнала, серийную съемку. Осциллограф Hantek DSO-2D15 позволяет управление с помощью специального пульта, дистанционно. Устранить некоторые неполадки пользователь может самостоятельно.
Важно регулярно ухаживать за прибором и чистить его от пыли и грязи. Инструкция по эксплуатации идет в наборе. Также можно уточнить информацию на официальном сайте потребителя или же обратиться в специализированный сервис.
Комплект поставки DSO-2D15:
- Цифровой осциллограф Hantek DSO2D15 — 1 шт.
- Пробники осциллографические, деление 1:10 — 1 шт.
- Кабель USB — 1 шт.
- Кабель BNC-”крокодил” — 2 шт.
- Кабель питания — 1 шт.
