Часть 1

Оглавление

Таблицы функциональных кнопок 2

Обозначения на экране 4

Щупы 5

Калибровка щупа 5

Полоса пропускания щупа и напряжение 5

Подсказки по применению 6

Большая входная емкость 6

Измерение высокого напряжения 6

Полоса пропускания 6

Вертикальная чувствительность 6

Горизонтальная развёртка. 7

Базовое время 7

Просмотр волны 7

Триггерная система 8

Уровень триггера 8

Использование 8

Питание 8

Зарядка 8

Режим Auto 9

Run/Stop 9

Функция «50%» 9

Однократный триггер (Single) 9

Сохранение снимков 10

Просмотр снимков 10

Генератор сигналов 10

Одноканальный/Двухканальный режим 11

Подключение к ПК 11

Измерительные курсоры 11

AV-выход 11

Описание меню 12

Channel 12

Measurement(Измерения) 12

Trigger 13

Display 13

Aux 13

Settings 14

Параметры DSO2512G 14

Вопросы и ответы

Таблицы функциональных кнопок

Обычные операции

ОК	«Подтвердить» при навигации в открытом меню. Выбор что будет перемещаться при нажатии кнопок «Вверх/Вниз: — форма волны; —или уровень напряжения триггера.
Auto	Автоматический режим. При каждом нажатии осциллограф производит автоматическую коррекцию уровня триггера
Menu	Открыть/Закрыть меню
Run/Stop	Запустить/Остановить дискретизацию.
Single	Однократный режим. Нажмите один раз, чтобы выполнить одну выборку и остановиться после выборка одного кадра. Если он не запущен, он всегда будет в состоянии «ожидания». Нажмите «Стоп», чтобы прекратить . Однократная дискретизация сигнала по нажатию кнопки. Осциллограф переходит в режим ожидания «wait» до момента прохождения триггера.
mV	Уменьшение вертикальной шкалы по напряжению (для приоритетного канала).
V	Увеличение вертикальной шкалы по напряжению (для приоритетного канала)
s	Увеличение масштаба развёртки по времени
ns	Уменьшение масштаба развёртки по времени (горизонтали)
Power/50%	1. Длительное нажатие — Включить/Отключить осциллограф. 2. Короткое нажатие ставит все величины на 50% (возврат на центр).
Save	1. Короткое нажатие сохраняет снимок текущей волны. 2. Длительное нажатие запускает интерфейс просмотра снимков.
CH1/CH2	1. Короткое нажатие переключает приоритетный канал: СН1 или СН2. 2. Длительное нажатие — Включить/Отключить канал СН2.
F1	Открыть/Закрыть интерфейс генератора прямоугольных импульсов. После открытия интерфейса можно запустить или остановить волну кнопкой «Run/Stop
Стрелки	Направление и перемещение волны/Навигация по меню/ Перемещение курсора.

Функциональные комбинации с кнопкой «Power»

Power + OK	Включить/Отключить режим отображения XY (второй канал используется для подачи разворачивающего сигнала)
Power + Auto	Развязка канала СН1: DC/AC
Power + Menu	Коэффициент усиления щупа для СН1: 1Х/10Х/100Х.
Power + Run	Развязка канала СН2: DC/AC
Power + Single	Коэффициент усиления щупа для СН1: 1Х/10Х/100Х.
Power + mV	Уменьшение вертикальной шкалы по напряжению (для низкоприоритетного канала).
Power + V	Увеличение вертикальной шкалы по напряжению (для низкоприоритетного канала).
Power + s	Включить/Выключить «Горизонтальный курсор»
Power + ns	Включить/Выключить «Вертикальный курсор»
Power + Save	1. Короткое нажатие переключает фронт волны для срабатывания триггера: восходящий/нисходящий. 2. Длительное нажатие переключает режим триггера: автоматический/нормальный.
Power + CH1CH2	Переключить источник триггера: СН1/СН2.
Power + F1	Переключить настройки уровня напряжения триггера: автоматическая/ручная коррекция.
Power + вверх-вниз	Перемещение волны вверх-вниз (для приоритетного канала
Power + Влево-Вправо	Настройка уровня напряжения триггера.

Примечание: Канал СН1 не может быть отключен. Канал СН2 может быть как включен, так и отключен. Не используйте одновременно оба канала для измерений. Для повышения частоты дискретизации и снижения потерь канал СН2 должен быть выключен.

Курсоры: Передвигайте курсор 1 с помощью кнопки направления. Чтобы переместить курсор 2, зажмите кнопку «Power» и испльзуйте направления.

Уровень напряжения триггера: Если маленькая стрелка слева желтого цвета, значит в качестве источника триггера установлен канал СН1; если стрелка зеленая, значит источником установлен СН2. По умолчанию выбрана автоматическая коррекция уровня напряжения триггера. Для ручной коррекции необходимо найти в меню настройки уровня напряжения триггера, установить «Вручную» (также можно переключать настройки уровня напряжения триггера с помощью комбинации «Power + F1») и выставить любые значения уровня триггера (после нажатия «ОК» можно выставить конкретное значение уровня триггера кнопками «Вверх/Вниз».Для быстрого перелистывания воспользуйтесь «Power + Влево-Вправо»).

Далее>>

Источник

Портативный цифровой осциллограф DSO2512G

Осциллограф DSO2512G продается под марками ZEEWEII, SigPeak, KKMOON, TZT, Tomshine или без ярлыка вообще.

Это двухканальный карманный цифровой осциллограф построен на двухканальном АЦП. Прибор имеет встроенный аккумулятор и заряжается от USB, в комплекте поставляются два щупа P6100 (на каждом переключаемый делитель 1:10 до 100 МГц) с разъемами BNC и защитный силиконовый чехол. Изображение с дисплея можно смотреть на телевизоре, через AV кабель.

Генератор сигналов выдает синусоиду до 10 МГц через два гнезда в нижней части корпуса. Прилагаемые провода с «крокодилами» имеют длину 20 см, штекеры предлагается присоединить самостоятельно.

Доступны 14 вариантов измерения: частота, от пика до пика, рабочая частота, амплитуда, среднеквадратичное значение, среднее значение, период, +ширина импульса, -ширина импульса, макс., мин., базовый, -скважность.

Существует три типа режима запуска: автоматический, нормальный и одиночный, автоматический запуск может обновлять форму волны в реальном времени без запуска, нормальный запуск должен иметь запуск формы волны для обновления формы волны, а одиночный запуск будет производить выборку кадра сигнала и автоматически останавливается после нажатия кнопки.

Поддержка масштабирования сигнала после остановки: после остановки вы можете перетаскивать сигнал слева направо, чтобы найти интересующее вас место, чтобы расширить детали наблюдения и проанализировать причину проблемы.

Внутренняя память объемом 16 МБ позволяет сохранять до 50 снимков экрана в формате BMP (примерно по 225 кБ), которые можно с помощью USB кабеля записать на компьютер.

Быстрое преобразование Фурье (БПФ, FFT) позволяет проводить спектральный анализ сигналов на линейной, логарифмической и «музыкальной» (гистограмма) шкале.

Технические характеристики

Полоса пропускания: 120 МГц на одном канале, 60 МГц на обоих каналах
Частота дискретизации: 500 Mвыб/сек
Количество каналов: 2
Дисплей: 2.8 дюймов, TFT, 320 х 240 пикселей
Входное сопротивление: 1 МОм
Максимальное напряжение на входе: 40 В (с прилагаемым делителем 400 В)
Точность измерения: 2%
Горизонтальная развёртка: 5нс — 10 с
Вертикальная развёртка: 10 мВ/дел — 100 В/дел
Время нарастания: < 3 нс
Сохранение файлов: во встроенную память 16 Мб
Частота генератора сигналов: 0-10 МГц (синусоида), 0-2 МГц (пилообразная, прямоугольная, треугольная)
Шаг установки частоты генератора: 0.1 Гц
Напряжение на выходе генератора сигналов: 2,5 В
Питание: microUSB, аккумулятор LI-ion 3000 мА*ч
Габариты: 82 х 137 х 38 мм
Вес: 250 г

Осциллограф радиолюбительского уровня и карманных размеров. Практически представляет современную замену таких классических советских осциллографов, как С1-73 и С1-94, а также профессиональных С1-48Б, С1-49, С1-55, С1-79 и С1-93.

Инструкция по эксплуатации осциллографа SigPeak DSO2512G

Источник

Главная » Обзоры » DSO2512G: Обзор цифрового осциллографа с широкими возможностями

в Обзоры

16.07.2023

1,015 Просмотров

Осциллографы являются важным инструментом для профессиональных инженеров, позволяющим проводить измерения и анализировать сигналы в различных областях науки и техники. Выбор осциллографа с широкими возможностями становится все более значимым, поскольку такие приборы обладают расширенными функциональными возможностями и позволяют более детально изучать и анализировать сигналы.

Описание основных характеристик модели DSO2512G:

DSO2512G — это цифровой осциллограф с высокой производительностью, который предназначен для использования в различных областях научных исследований и промышленной автоматизации.

— Частотный диапазон: DSO2512G может работать в диапазоне от 100 МГц до 1 ГГц, что позволяет анализировать широкий спектр частот.

— Разрешение и точность измерений: Осциллограф обеспечивает высокое разрешение и точность в измерениях сигналов, что позволяет получать надежные результаты.

— Количество каналов и тип разъемов: DSO2512G имеет 2 канала для одновременного измерения двух сигналов. Он также оснащен различными типами разъемов для подключения дополнительных аксессуаров и датчиков.

Описание функциональности осциллографа:

DSO2512G обладает широким спектром функциональности, что делает его удобным инструментом для анализа сигналов.

— Возможности отображения сигнала: Осциллограф предоставляет возможность настройки временной базы и амплитудной шкалы, что позволяет получать детальную информацию о сигналах.

— Встроенные функции для анализа сигнала: DSO2512G обладает множеством встроенных функций для анализа параметров сигнала, таких как измерение амплитуды, частоты и фазы. Он также поддерживает быстрое преобразование Фурье (FFT) и математические операции над сигналами.

— Управление через интерфейсы: Осциллограф оснащен интерфейсами USB и Ethernet, что позволяет удобно управлять и обмениваться данными с другими устройствами.

Преимущества использования DSO2512G в проектной работе

DSO2512G предоставляет несколько преимуществ, которые делают его отличным выбором для проектной работы инженеров:

— Высокая точность измерений: Благодаря высокому разрешению и точности, осциллограф обеспечивает надежные результаты измерений, что позволяет инженерам получать точные данные для своих проектов.

— Расширенный набор функций для анализа сигнала: DSO2512G обладает множеством функций анализа сигнала, что позволяет инженерам более подробно изучать и анализировать свои данные.

— Удобство управления и доступ к данным через интерфейсы: Интерфейсы USB и Ethernet обеспечивают простой доступ к данным и возможность подключения к другим устройствам для дальнейшего анализа или обработки информации.

Заключение

DSO2512G — это цифровой осциллограф с широкими возможностями, который обладает высокой производительностью и рядом функций для анализа сигналов. Он является отличным выбором для проектной работы инженеров, поскольку обеспечивает высокую точность измерений, расширенный набор функций и удобство управления через интерфейсы. Рекомендуется использовать DSO2512G в проектной работе для достижения более точных результатов и более детального анализа сигналов.

P.S.

Я использую цифровой осциллограф DSO2512G уже несколько месяцев и очень впечатлен его работой. Осциллограф обеспечивает точные измерения даже при работе со сложными сигналами. Кроме того, он очень прост в использовании благодаря интуитивно понятному интерфейсу.

Осциллограф 2512G позволяет проводить всесторонний анализ осциллограмм, а на большом дисплее я могу одновременно просматривать несколько трасс. Входящее в комплект поставки программное обеспечение также весьма полезно для анализа данных и подготовки отчетов. В целом, этот осциллограф является отличным выбором для любого специалиста, которому нужны высококачественные результаты и простое управление.

Источник

Портативный двухканальный цифровой осциллограф sigPeak DSO2512G.Подробнее

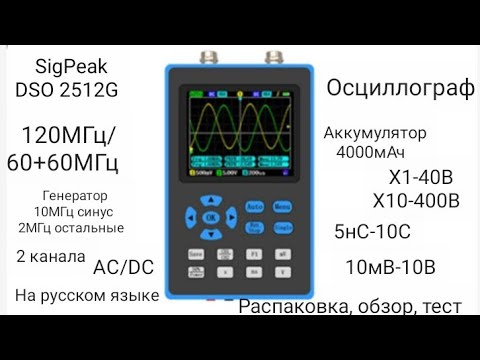

Цифровой осциллограф SigPeak DSO 2512G. Распаковка тест и обзор, подробное видео.Подробнее

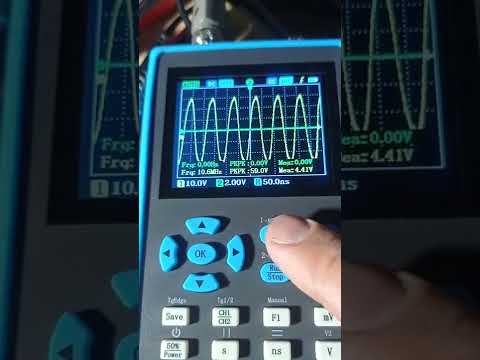

Осциллограф ZEEWEII DSO2512G, 2,8 дюйма. работа на частоте порядка МГцПодробнее

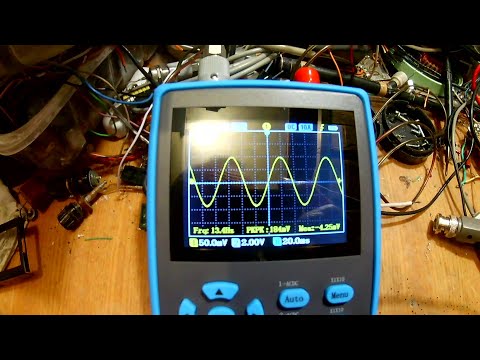

Осциллограф из Китая. DSO2512G. Часть 2: генераторПодробнее

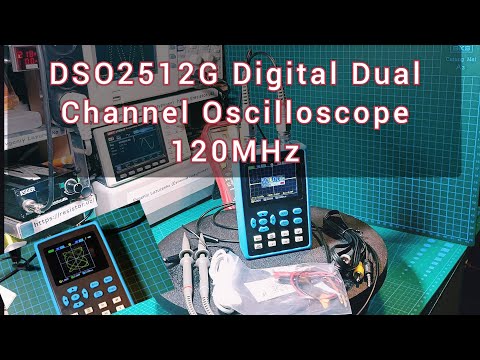

Oscilloscope DSO2512G digital, Dual Channel Oscilloscope 120MHzПодробнее

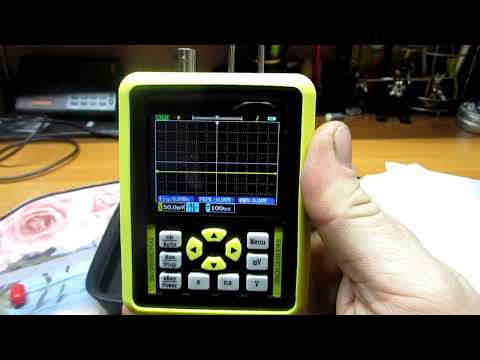

Осциллограф ZEEWEII DSO1511G с встроенным генератором сигналаПодробнее

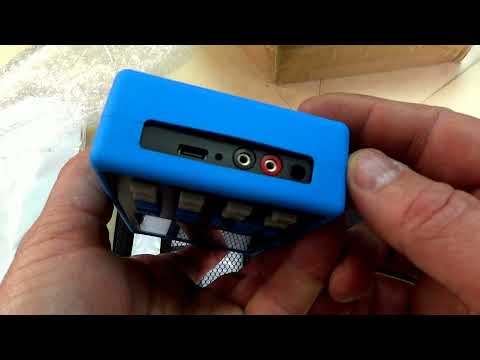

Купил себе портативный осциллограф SigPeak DSO2512G.Подробнее

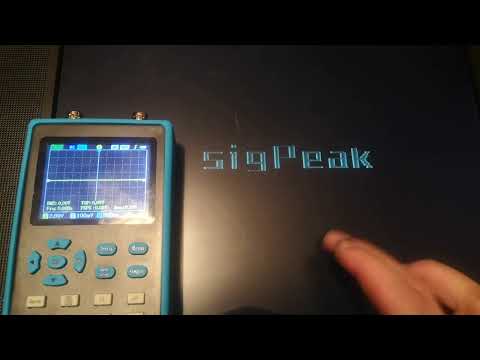

подключение портативного осциллографа DSO2512G к телевизоруПодробнее

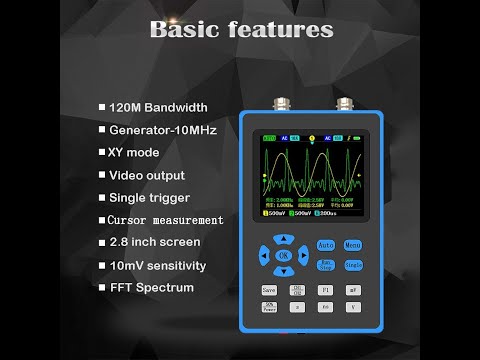

Осциллограф SigPeag DSO 2512G Обзор,распаковка.Подробнее

Осциллограф DSO2512G или как я «ушел за булкой а вернулся с тортом»Подробнее

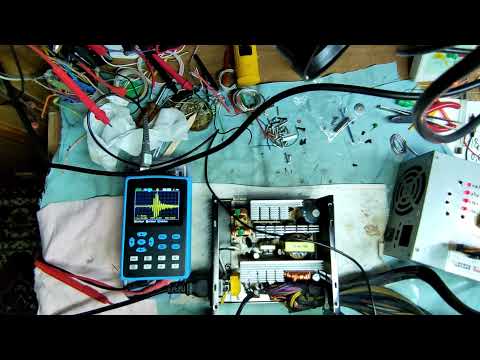

Пульсации импульсного блока питания проверка осцилографом DSO2512GПодробнее

Инструкция как научиться пользоваться карманным цифровым осциллографом.Подробнее

События

Источник

У меня есть настольный осциллограф и захотелось еще недорогой переносной. При этом, насколько я понимаю, нормальный захват сигнала и синхронизация будет только тогда, когда записью сигнала из АЦП будет заниматься не процессор, а ПЛИС со встроенной или внешней памятью. Присматривался к данной модели осциллографа. При этом ранние версии прибора отличаются от поздних:

Ранняя версия:

Дополнительная информация

Поздняя версия:

Дополнительная информация

Судя по размеру ПЛИС, на поздней версии прибора, в ней нет встроенной памяти и она используется только как мост между АЦП процессором и ЦАП генератора, собранном на внешних резисторах. Значит данные из АЦП записываются сразу в память процессора, что не есть гуд.

Я просмотрел обзоры с разборкой многих переносных осликов, и как не удивительно, мне приглянулся FNIRSI 1C15. Там и внешняя память и ПЛИС, частота семплирования мегасемплов 200, судя по схемотехнике. По акции можно взять за $54. И как то часто он у народа в работе встречается.
И как по мне, для переносного ослика в абсолютном большинстве случаев достаточно одного канала.
Может кто посоветует другой недорогой и сердитый вариант, или отговорит от 1С15?
