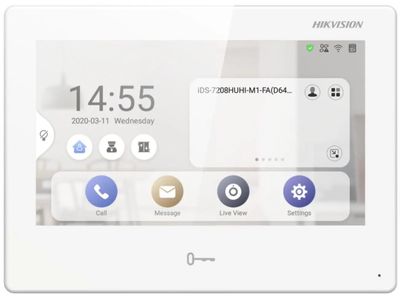

HIKVISION DS-KH9510-WTE1-B Сетевой абонентский терминал

Внешний вид

1. экран
2. Микрофон
3. Кнопка разблокировки
4. RS-485/релейный интерфейс
5. Порт отладки
6. микро USB-интерфейс
7. Громкоговоритель
8. TAMPER
9. TF слот для карты
10. Клеммы сигнализации
11. Интерфейс источника питания
12. Сетевой интерфейс

Примечание:

• Внешний вид устройства зависит от модели. Относится к фактическому устройству для получения подробной информации.
• Порт отладки используется только для отладки.

Терминал и проводка

• AIN1: Тревожный вход 1
• AIN2: Тревожный вход 2
• AIN3: Тревожный вход 3
• AIN4: Тревожный вход 4
• NO1: нормально открытый
• НЗ: нормально закрытый
• COM1: общий интерфейс
• AIN5: Тревожный вход 5
• AIN6: Тревожный вход 6
• AIN7: Тревожный вход 7
• AIN8: Тревожный вход 8
• GND: заземление
• AO1: Тревожный выход
• RS485-/RS485+: Интерфейс связи RS-485

Установка

Монтажные принадлежности

• Для установки внутренней станции на стену требуются пластина для настенного монтажа и монтажная коробка.
• Есть 2 размера монтажных коробок, адаптированных к устройству.
• Размер 1: 75 мм (ширина) × 75 мм (длина) × 46 мм (глубина).
• Размер 2: 55 мм (ширина) × 101 мм (длина) × 38.5 мм (глубина).

Прежде чем вы начнете:

• Убедитесь, что устройство в упаковке находится в хорошем состоянии и в нем есть все монтажные детали.
• Питание внутренней станции составляет 12 В постоянного тока. Убедитесь, что ваш блок питания соответствует внутренней станции.
• Убедитесь, что все связанное оборудование отключено во время установки.
• Проверьте технические характеристики продукта для среды установки.

Настенный монтаж с монтажной коробкой

1. Проделайте дыру в стене.
   Примечание. Предлагаемый размер установочного отверстия должен быть больше, чем монтажная коробка.
2. Вставьте бандаж в отверстие, выточенное в стене.
3. Прикрепите пластину для настенного монтажа к монтажной коробке с помощью 2 винтов.
   Ноты: Если вы устанавливаете устройство с монтажной коробкой (75 мм (ширина) × 75 мм (длина) × 46 мм (глубина)), будут применяться верхнее и нижнее отверстия.
   Если вы устанавливаете устройство с монтажной коробкой (55 мм (ширина) × 101 мм (длина) × 38.5 мм (глубина)), будут применяться верхнее и нижнее отверстия.
4. Плотно прикрепите внутреннюю станцию ​​к пластине для настенного монтажа, вставив крючки пластины в прорези на задней панели внутренней станции, при этом защелка замка будет заблокирована автоматически.

Первые шаги

Активировать внутренний терминал
Прежде чем вы сможете использовать устройство, вам необходимо сначала активировать устройство, установив надежный пароль.

1. Включите устройство. Он автоматически перейдет на страницу активации.
2. Создайте пароль и подтвердите его.
3. Коснитесь ОК, чтобы активировать внутреннюю станцию.

Быстрая настройка

1. Выберите «Язык» и нажмите «ДАЛЕЕ».
2. Установите метод сброса пароля и нажмите ДАЛЕЕ.
   • Введите зарезервированный адрес электронной почты, после чего вы сможете сбросить пароль по электронной почте.
     Примечание. На странице настроек контрольных вопросов вы можете нажать «Изменить на зарезервированный адрес электронной почты», чтобы изменить метод сброса пароля.
   • Нажмите Изменить на контрольный вопрос. Выберите 3 контрольных вопроса из списка недостатков и введите ответы на вопросы, после чего вы сможете сбросить пароль, ответив на контрольные вопросы.
3. Установите пароль жеста и подтвердите его.
4. Установите параметры сети и нажмите ДАЛЕЕ.
   • Когда вы выбираете тип подключения Проводное, вы можете редактировать сетевые параметры вручную или автоматически.
     • Отредактируйте параметры локального IP-адреса, маски подсети и шлюза.
     • Включите DHCP, устройство автоматически получит сетевые параметры.
   • Когда вы выбираете тип подключения как Беспроводное, выберите Wi-Fi из выпадающего списка для подключения.
5. Настройте внутренний терминал и коснитесь ДАЛЕЕ.
   • Выберите тип внутренней станции.
   • Изменить номер этажа и номер комнаты.
   • Включите функцию пользовательского пароля регистрации SIP и установите пароль регистрации.
   • (Необязательно) Включите Link Indoor Extension и выберите устройство для связи.
   • (Необязательно) Нажмите «Дополнительные параметры», чтобы изменить номер сообщества, номер здания и номер блока.
6. Сдвиньте, чтобы включить службу мобильного клиента и настроить сервер LBS. Коснитесь ДАЛЕЕ.
7. Связанные связанные устройства и нажмите ДАЛЕЕ. Если устройство и внутренняя станция находятся в одной локальной сети, устройство будет отображаться в списке. Коснитесь устройства или введите серийный номер для привязки.
   • Коснитесь дверной станции в списке, чтобы связать ее.
   • Коснитесь значка настроек, чтобы открыть страницу настроек сети.
   • Отредактируйте сетевые параметры вызывной панели вручную или включите DHCP для автоматического получения сетевых параметров.
   • Нажмите OK, чтобы сохранить настройки.
8. Нажмите «Готово», чтобы сохранить настройки.
   Блок питания должен соответствовать LPS.

Рекомендуемые модели и производители адаптеров показаны ниже. Используйте прилагаемый адаптер и не меняйте адаптер случайным образом.
