Доводчик пневматический dsm 150m инструкция

Доводчик пневматический для дверей и калиток универсальный DSM-150M:

Скачать:

                 — Инструкция по установке DSM-150M Доводчик для двери пневматический PDF

                — Паспорт DSM-150M Доводчик для двери пневматический PDF

                — Сертификат DSM-150M Доводчик для двери пневматический PDF

Предназначен для установки на:

• Входные двери.
• Калитка.
• Пластиковые двери.
• Алюминиевые двери.
• Подъезд.
• Противопожарные двери.
• Уличный, под открытым небом.
• Для дверей и калиток не более 1000 мм.

Крепление при помощи:

• Саморезы
• Болты
• Заклепка вытяжная
• Заклепка вытяжная резьбовая
• Сварка

 Цвета корпуса в наличии: шоколад, белый, серый, черный

1800 руб.

Купить

Стоимость указана при поставке от 1000 шт., 1-10 шт. — 2350 руб., 11-1000 шт. — 2000 руб.

Заказ по телефону (звонок бесплатный) 8 (800) 550-76-05

 Написать на почту met-ser@mail.ru

 Купить в других городах (Москва, Челябинск, Тюмень, Красноярск, Новосибирск, Казахстан)

  Доставка в любую точку России.

Доставка осуществляется:

• 1-2 шт. ТК СДЭК до двери заказчика (~ 250-500 руб.). (Оплата при получении)
• от 3 шт. ТК Энергия, Деловые линии, КИТ, ПЭК, Желдорэкспедиция, Грузлайн.
• 1-2 шт. Почта России (оплата при получении), EMS

• Надежный!             Простая конструкция, изготовлен на станках с ЧПУ.
• Долговечный!        Применяются только качественные материалы.
• Морозостойкий!     Не боится морозов (Проверено на практике при — 50 град. Якутск, Воркута, Нижневартовск и т.д.)
• Ремонтопригоден! Не дорогие расходники.
• Гарантия 1 год!      100% сплошная проверка ОТК, мы уверены в своей продукции.

Доводчик пневматический для двери — универсальное устройство для плавного закрывания всех типов дверей. Закрывание происходит за счет мощной пружины, торможение за счет сжимаемого воздуха перед поршнем. Скорость  закрывания  регулируется уменьшением(увеличением) потока воздуха с помощью крана Маевского.

Основные преимущества перед масляными доводчиками:

• Большой диапазон температур;
• Ремонтопригодность;
• Дверь может быть долго открытой;
• Можно «помогать» закрытию без последствий;
• Низкая стоимость.

Купить

Комплектация:

1. Доводчик (белый, шоколад)

2. Кронштейн (в цвет с доводчиком)

3. Втулка (в цвет с доводчиком)

4. Петля

5. Гайка М10

6. Шайба М10

7. Гровер М10

8. Гайка М8

9. Манжета

Размеры:

Характеристики Доводчик Пневматический DSM-150M:

• Масса двери до 150 кг. (левая, правая)
• Угол открывания до 110 град.
• Плавная регулировка скорости закрывания.
• Температурный диапазон -50…+50 град.
• Длина 590 мм.
• Ход штока 300 мм.
• Усилие втягивания начальное 16 кг.(160Н), конечное 8 кг.(80Н)
• Масса 2,5 кг.
• Гарантия 1 год.

Доводчик пневматический для дверей и калиток универсальный DSM-150, DSM-150M(без сварки):

— Инструкция по установке DSM-150 Доводчик для двери пневматический PDF

— Паспорт DSM-150 Доводчик для двери пневматический PDF

— Сертификат DSM-150 Доводчик для двери пневматический PDF

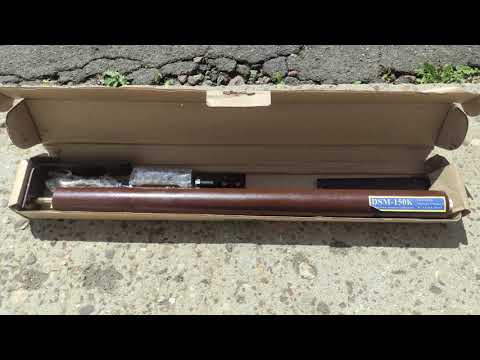

Доводчик пневматический для дверей и калиток универсальный DSM-150K:

— Инструкция по установке DSM-150K Доводчик для двери пневматический PDF

— Паспорт DSM-150K Доводчик для двери пневматический PDF

— Сертификат DSM-150K Доводчик для двери пневматический PDF

Предназначен для установки на:

Крепление при помощи:

Цвета корпуса в наличии: шоколад.

РДП-11 Доводчик пневматический для дверей (калиток) массой до 150 кг, температурный режим работы от -50ºС до +50ºС, цвет — коричневый

Код товара:
Бренд: Рандисс
Сделано в России

Розничная цена:4 758,00 руб

Оптовая цена:4 659,00 руб

РДП-10 Доводчик пневматический для дверей (калиток) массой до 150 кг, температурный режим работы от -50ºС до +50ºС, цвет — коричневы

Нора-М 202 (серебро)

Нора-М 202 (серебро) Доводчик дверной пневматический, для дверей до 30кг

Код товара:
Бренд: Нора-М

РДП-7 Доводчик дверной пневматический усиленный, для дверей (калиток) до 150 кг, от -50 до +50С, 340х85х130 мм

Розничная цена:4 609,00 руб

Оптовая цена:4 513,00 руб

Arctic Line 2.0

Код товара:
Бренд: Arctic Line
Сделано в России

Розничная цена:3 650,00 руб

Оптовая цена:3 535,00 руб

Arctic Line 1.0

Розничная цена:3 285,00 руб

Оптовая цена:3 185,00 руб

РДП-6 Доводчик дверной пневматический, для дверей (калиток) до 100 кг, от -50°С до +50°С, 370х90х100 мм

Розничная цена:3 568,00 руб

Оптовая цена:3 494,00 руб

РДП-3.1 Доводчик дверной пневматический для дверей весом до 70 кг, температурный режим работы от -50ºС до +50ºС, цвет — коричневы

Розничная цена:3 643,00 руб

Оптовая цена:3 567,00 руб

GS-35 HO (коричневый)

Notedo GS-35 HO (коричневый) Доводчик дверной, пневматический, с регулируемой скоростью закрывания и функцией фиксации двери в открытом положении HO. Усилие — EN1(EN1154). Цвет покрытия — коричневый.

Код товара:
Бренд: Notedo

GS-35 HO (серебро)

Notedo GS-35 HO (серебро) Доводчик дверной, пневматический, с регулируемой скоростью закрывания и функцией фиксации двери в открытом положении HO. Усилие — EN1(EN1154). Цвет покрытия — серебро.

РДП-4 Доводчик дверной пневматический усиленный, для дверей (калиток) до 150 кг, от -50 до +50С, 340х85х130 мм

Розничная цена:4 386,00 руб

Оптовая цена:4 295,00 руб

РДП-3.2 Доводчик дверной пневматический для дверей (калиток) весом до 100 кг

Розничная цена:4 237,00 руб

Оптовая цена:4 149,00 руб

GS-35 HO (белый)

Notedo GS-35 HO (белый) Доводчик дверной, пневматический, с регулируемой скоростью закрывания и функцией фиксации двери в открытом положении HO. Усилие — EN1(EN1154). Цвет покрытия — белый.

РДП-7 чёрный Доводчик дверной пневматический, усиленный, до 150 кг, от -50 до +50С, 340х85х130 мм

Arctic Line 1.1

Розничная цена:3 455,00 руб

Оптовая цена:3 355,00 руб

GS-35 HO BL

Notedo GS-35 HO (черный) Пневматический дверной доводчик с регулируемой скоростью закрывания и функцией фиксации двери в открытом положении HO (Hold Open).

Интернет-магазин Сатро-Паладин предлагает купить пневматические дверные доводчики по доступным ценам с доставкой по Москве и всей России (подробнее о доставке). Для удобства и простоты поиска продукции по характеристикам, рекомендуем воспользоваться фильтром в левой части страницы. Над каталогом представлены сортировки: по цене, по производителю и по рейтингу, там же доступен выбор пневматических доводчиков для дверей со скидкой или в наличии.

Для пневматическими дверных доводчиков наша компания подготовила подробное техническое описание, перечень необходимых сопутствующих товаров, широкий перечень характеристик, видеообзоры, документацию, сертификаты и множество другой полезной информации.

Если вам нужна консультация, обращайтесь к менеджерам нашей компании по телефону 8 (800) 333-88-10 (звонок бесплатный). Интернет-магазин Сатро-Паладин обладает широкой географией офисов в крупнейших городах России:

1800 руб.

Стоимость указана при поставке от 1000 шт., 1-10 шт. — 2350 руб., 11-1000 шт. — 2000 руб.

Заказ по телефону (звонок бесплатный) 8 (800) 550-76-05

Купить в других городах (Москва, Челябинск, Тюмень, Красноярск, Новосибирск, Казахстан)

Доставка в любую точку России.

Доводчик пневматический для двери — универсальное устройство для плавного закрывания всех типов дверей. Закрывание происходит за счет мощной пружины, торможение за счет сжимаемого воздуха перед поршнем. Скорость  закрывания  регулируется уменьшением(увеличением) потока воздуха с помощью крана Маевского.

Основные преимущества перед масляными доводчиками:

1. Доводчик (белый, шоколад)

2. Кронштейн (в цвет с доводчиком)

3. Втулка (в цвет с доводчиком)

5. Гайка М10

6. Шайба М10

7. Гровер М10

8. Гайка М8

Характеристики Доводчик Пневматический DSM-150К:

Доводчик пневматический DSM-150M

Доводчик пневматический для дверей и калиток универсальный DSM-150M:

— Инструкция по установке DSM-150M Доводчик для двери пневматический PDF

— Паспорт DSM-150M Доводчик для двери пневматический PDF

— Сертификат DSM-150M Доводчик для двери пневматический PDF

Цвета корпуса в наличии: шоколад, белый, серый, черный

1 шт. х 1350 руб.

Доставка в любую точку России.

Почта России. Стоимость здесь www.pochta.ru/parcels

Пункт отправления г. Новоуральск, Свердловской обл., вес — 2,5 кг.

Транспортные компании: Деловые Линии, Энергия, Кит, Желдорэкспедиция.

Оплата

Стоимость указана при поставке от 1000 шт., 1-10 шт. — 2100 руб., 11-1000 шт. — 1800 руб.,

Доводчик пневматический для двери — универсальное устройство для плавного закрывания всех типов дверей. Закрывание происходит за счет мощной пружины, торможение за счет сжимаемого воздуха перед поршнем. Скорость  закрывания  регулируется уменьшением(увеличением) потока воздуха с помощью крана Маевского.

Характеристики Доводчик Пневматический DSM-150:

Комплектующие

Комплектующие для Доводчика Пневматического DSM-150

Кронштейн Г под сварку

Шток в сборе

Шайба верхняя40 руб.

Шайба из капролона70 руб.

Шайба из капролона с войлоком100 руб.

Видео

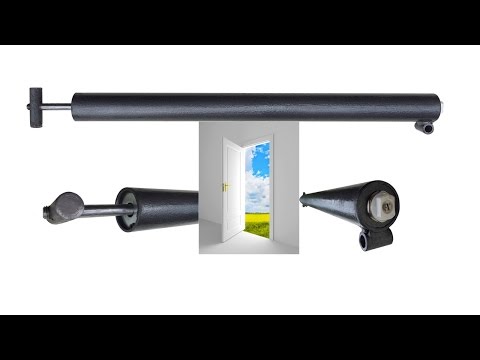

Доводчик пневматический DSM-150M

https://youtube.com/watch?v=KQjoaEK11IU%3Frel%3D0

https://youtube.com/watch?v=nBRI-1RbrLc%3Frel%3D0

Доводчик пневматический DSM-150 пример установки

https://youtube.com/watch?v=1-1sBmG6ZFM%3Frel%3D0

Доводчик для калитки уличный DSM-150

https://youtube.com/watch?v=t4V8_fBt_8w%3Frel%3D0

Доводчик пневматический для двери универсальный DSM-150

Доводчик пневматический для двери универсальный DSM-100:

Как DSM-150, только короче на 100 мм.

Для узких дверей, для подъездных дверей с магнитом горизонтально и т.д.

Может комплектоваться также DSM-100M, DSM-100K.

Калитка без верхней перекладины

Доводчик пневматический для калитки — это механизм нового поколения обладающий высокой надежностью в самых суровых режимах работы. Основная функция — плавное закрытие дверей. Торможение происходит за счет воздуха сжимаемого перед поршнем.

Калитка с верхней перекладиной

10 шт. х 1090 руб.

Пункт отправления г. Новоуральск, Свердловской обл., вес — 14,8 кг.

От 500 шт. договорная.

Доставка: Транспортные компании: Деловые Линии, Энергия, Кит, Желдорэкспедиция.

Установка пневматического доводчика DSM-150

Вариант А: при помощи сварки.

Внимание! Перед установкой убедитесь, что дверь свободно закрывается и открывается.

Осмотрите дверь со стороны подъезда и определитесь где будет место сварки.

Вариант крепления когда задняя часть двери в одной плоскости с местом сварки и дверь 40 мм.

Важно!!! Требуется выдержать размеры 170 мм. и 125 мм.

Приварите кронштейн согласно чертежам выше. Если место крепления не в одной плоскости, то укоротите кронштейн на требуемую величину.

На примере ниже кронштейн следует укоротить до 110 мм. (заводская поставка 140 мм.)

Далее вкручиваем доводчик в кронштейн на 4 витка, закрываем дверь и отмечаем где будет крепиться петля.

Снимаем доводчик, сдвигаем место крепления на 10 мм к краю двери.

Закрепляем петлю при помощи сварки или саморезов. Устанавливаем доводчик и настраиваем скорость закрывания при помощи крана Маевского.

По часовой стрелке уменьшаем скорость закрывания. Против часовой — увеличиваем.

Рекомендуем: закрыть кран полностью и открывать по 10-15 градусов пока не добьетесь желаемой скорости закрывания.

При необходимости усиливаем конструкцию при помощи дополнительного ребра жесткости.

Где купить

Оптовая и розничная торговля:

8 (800) 550-76-05 (Звонок по России бесплатный)

Московская обл., Подольский р-н, Симферопольском шоссе, 38-й км, 3 этаж, павильон 305

г. Санкт-Петербург, м. Чкаловская, ТК Пионер, ул. Пионерская 21

г. Петергоф, ул. Парковая 20

ул. Победы, д. 32, магазин «Окна & Двери»

ул. Чайковского, д. 173, Цоколь (вход с ул. Актюбинская)

Режим работы: ПН — ПТ: с 9:00 до 18:00; СБ, ВС — выходной.

ул.30 лет Победы, д.60А

8(391) 214-56-59, 250-58-02

Красноярск, ул. Шумяцкого 4-А, Здание торгового центра «Айсберг».

Режим работы: Пн.-Пт. с 10:00 до 20:00 ч., Сб.-Вс. с 10:00 до 18:00 ч.

Без обеда и выходных.

630001, г. Новосибирск, ул. Ельцовка 1-я, 1 корпус Д

г. Чита, ул. Чайковского 38, помещение 4

Казахстан, г. Семей

Установка, техническое обслуживание

Характеристики Доводчик Пневматический DSM-150M:

https://youtube.com/watch?v=KQjoaEK11IU%3Fecver%3D2

Каталог » Контроль доступа » Доводчики

Популярное

Доводчик пневматический универсальный, цвет белый.

-Идеальное решение
для подъездных дверей, калиток, гаражных ворот, противопожарных дверей.
-Надежный!
Простая конструкция, изготовлен на станках с ЧПУ.
-Долговечный!
Применяются только качественные материалы.
-Морозостойкий!
Не боится морозов (Проверено на практике при — 50 град. Якутск, Воркута, Нижневартовск и т.д.)
-Ремонтопригоден!
-Не дорогие расходники.

Доводчик пневматический для двери — универсальное устройство для плавного закрывания всех типов дверей. Закрывание происходит за счет мощной пружины,
торможение за счет сжимаемого воздуха перед поршнем. Скорость  закрывания  регулируется уменьшением(увеличением) потока воздуха с помощью крана Маевского.

Основные преимущества перед масляными доводчиками:
-Большой диапазон температур;
-Ремонтопригодность;
-Дверь может быть долго открытой;
-Можно «помогать» закрытию без последствий;
-Низкая стоимость.

Технические характеристики :
-Масса двери до 150 кг. (левая, правая)
-Угол открывания до 110 град.
-Плавная регулировка скорости закрывания.
-Температурный диапазон -50…+50 град.
-Длина 590 мм.
-Ход штока 300 мм.
-Усилие втягивания начальное 16 кг.(160Н), конечное 8 кг.(80Н)
-Масса 2,5 кг.

Подробнее
