ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ. Комплекты DAMAST для автоматизации промышленных ворот серии DMSI35 и DMSI50.

1 ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ Комплекты DAMAST для автоматизации промышленных ворот серии DMSI35 и DMSI50

2 СОДЕРЖАНИЕ 1. ОБЩИЕ ПОЛОЖЕНИЯ И МЕРЫ БЕЗОПАСНОСТИ ОПИСАНИЕ ИЗДЕЛИЯ Комплект поставки Технические характеристики ПОДГОТОВКА К МОНТАЖУ Предварительная проверка Инструменты и материалы для монтажа Предварительные работы МОНТАЖ Монтаж привода на вал ворот Аварийное ручное управление цепью Ручная разблокировка НАСТРОЙКА И ПОДКЛЮЧЕНИЕ АКСЕССУАРОВ Настройка DIP выключателей Программирование пультов Регулировка концевых выключателей Подключение дополнительных устройств ПРОВЕРКА И ВВОД В ЭКСПЛУАТАЦИЮ Проверка Ввод в эксплуатацию ЭКСПЛУАТАЦИЯ НЕИСПРАВНОСТИ И РЕКОМЕНДАЦИИ ПО ИХ УСТРАНЕНИЮ ХРАНЕНИЕ, ТРАНСПОРТИРОВКА И УТИЛИЗАЦИЯ

3 1.ОБЩИЕ ПОЛОЖЕНИЯ И МЕРЫ БЕЗОПАСНОСТИ Данное руководство содержит важную информацию, касающуюся мер безопасности. Перед началом монтажа необходимо внимательно изучить всю приведенную ниже информацию. Сохраните данную инструкцию для дальнейшего использования! Монтаж, подключения, окончательные испытания оборудования, запуск в эксплуатацию и техническое обслуживание должны выполняться квалифицированными специалистами с соблюдением мер безопасности, регламентированных действующими нормативными документами и данной инструкцией. Монтаж, программирование, настройка и эксплуатация привода с нарушением требований данного руководства не допускается, так как это может привести к повреждениям, травмам и нанесению ущерба. Не допускается внесение изменений и модификаций в какие-либо элементы конструкции приводной системы, за исключением описанных в данном руководстве. Производитель не несет ответственности за любой ущерб, вызванный несанкционированными изменениями, модификацией изделия и использованием его не по назначению. Перед началом монтажа оцените степень возможного риска (учитывайте возможность удара, сдавливания и т.п.). Определите необходимые дополнительные устройства безопасности. При установке и эксплуатации убедитесь, что посторонние предметы, вода или другая жидкость отсутствуют внутри привода и на других его открытых частях, в противном случае отключите привод от питающей сети и обратитесь в сервисный центр. Эксплуатация оборудования в таком состоянии небезопасна. Упаковка должна утилизироваться в соответствии с действующим законодательством. В случае возникновения неисправности, которая не может быть устранена с использованием информации, приведенной в данной инструкции, необходимо обратиться в сервисный центр. При проведении каких-либо работ и подключений внутри привода отключите цепь питания. Если коммутационный аппарат находится вне зоны видимости, то прикрепите к нему табличку: «Не включать. Работают люди» и примите меры, исключающие возможность ошибочной подачи напряжения. При повреждении кабеля питания, его замена должна производиться специалистом производителя или специалистом сервисной службы. 2. ОПИСАНИЕ ИЗДЕЛИЯ Электромеханический привод 35H и 50H вального типа со встроенной платой управления предназначен для автоматизации сбалансированных секционных ворот. Привод оснащен электродвигателем с электрическим тормозом и самоблокирующимся редуктором. Управление остановом привода в конечных положениях осуществляется сдвоенными электромеханическими выключателями, которые надежно и точно позиционируют конечные точки движения полотна ворот. Питание привода обеспечивается от сети переменного тока 220В/50Гц. В случае временного отсутствия напряжения питающей сети, аварийное ручное управление цепью и ручная разблокировка в конструкции привода позволят осуществлять передвижение полотна ворот вручную

4 2.1. Комплект поставки В таблице 1 представлен перечень поставляемых компонентов, необходимых для установки комплекта. Таблица 1. Техническая спецификация п/п Наименование Количество,шт. 1 Привод 1 2 Руководство по монтажу и эксплуатации 1 3 Монтажный кронштейн 1 4 Комплект крепежа 1 5 Отвертка 1 6 Пульт дистанционного управления 2 7 Кабель подключения поста управления 4м. 1 8 Пост управления 1 Рис.1 Состав привода 1 Редуктор 2 Рычаг разблокировки 3 Мотор 4 Ручная лебедка 5 Цепь 6 Крышка корпуса 7 Концевые выключатели — 3 —

5 Винты (дюбели), требуемые для крепления компонентов на стене, не включены в комплект, так как их тип зависит от материала и толщины стены, на которую они устанавливаются. При получении привода необходимо убедиться, что комплект полный и компоненты комплекта не имеют видимых повреждений. В случае обнаружения несоответствий обратитесь к поставщику изделия Технические характеристики Все указанные технические характеристики относятся к температуре окружающей среды 20º С (±5 ºС) Таблица 2. Технические характеристики привода 35H/50H Наименование параметра Значение Напряжение питания, В 220 (±10%) Частота сети, Гц 50 Максимальное крутящий момент, Нм 35/50 Номинальная скорость, об/мин 24 Максимальная площадь ворот, кв. м 18/22 Мощность электродвигателя, Вт 370/450 Потребляемая мощность в режиме ожидания, Вт 4 Интенсивность использования, % 50% Отверстие выходного вала, мм 25,4 Термозащита, С 120 Длина цепи в комплекте, м 10 Емкость конденсатора, мкф 25/30 Класс защиты Степень защиты оболочки Диапазон рабочих температур, С Габаритные размеры привода, мм I IP х230х100 Масса привода с цепью, кг 22 Производитель сохраняет за собой право вносить изменения в данную инструкцию и конструкцию комплекта, сохранив при этом такие же функциональные возможности и назначение. Содержание данной инструкции не может являться основой для юридических претензий

6 Таблица 3. Технические характеристики радиоуправления Наименование параметра Код Значение динамический Рабочая частота, МГц 433,92 Мощность излучения (не более), мвт 2 Цикл передачи (не более), % 10 Дальность действия*, м 50 Источник питания пульта батарейка 12V/тип 27А Количество программируемых пультов, шт. 20 Степень защиты оболочки пульта Габаритные размеры пульта, мм IP40 55х38х12 Вес пульта, г 33 * — Дальность действия зависит от условий распространения радиоволн в данный момент в данном месте. 3. ПОДГОТОВКА К МОНТАЖУ 3.1. Предварительная проверка До начала установки комплекта необходимо: Проверить состояние всех комплектующих и материалов на пригодность их применения и соответствие действующим нормативным документам. Убедиться, что конструкция ворот пригодна для автоматизации. Комплект не предназначен для ворот оснащенных дверью для прохода пешеходов. Убедиться в том, что размеры ворот находятся в допустимых пределах (см. п. 2.2). Проверить, что усилие, необходимое для начала движения полотна ворот, меньше чем половина максимального тягового усилия привода (см. п. 2.2). Проверить, что усилие, необходимое для перемещения полотна ворот, составляет около половины номинального усилия привода (см. п. 2.2). Запас по усилию необходим, так как неблагоприятные погодные условия (такие, как ветер, обледенение и т.д.) и износ комплектующих ворот со временем могут привести к увеличению усилия из-за увеличения трения в системе. Проверить, что полотно ворот сбалансировано, т.е. при отпускании остается неподвижным в любом положении. Убедиться, что места установки аксессуаров (фотоэлементы, кнопки управления и т.п.) защищены от ударов и поверхности для их установки достаточно прочные. Убедиться, что посторонние предметы, вода или другая жидкость отсутствуют внутри привода и на других его открытых частях. Убедиться, что привод и его компоненты будут удалены от источника тепла и открытого огня на достаточное расстояние. Нарушение данного требования может привести к повреждению изделия, вызвать неправильное его функционирование, привести к пожару или другим опасным ситуациям

7 Убедиться, в достаточности места для монтажа приводной системы. Убедиться, что будет обеспечена возможность легкой и безопасной ручной разблокировки. Убедиться, что розетка, для подключения вилки электропитания привода, имеет заземление. Убедиться, что розетка установлена таким образом, что после установки и подключения привода, кабель питания не будет находиться в зоне перемещения ворот и других подвижных частей. Убедиться, что участок электрической сети, к которому подключается привод, оборудован устройством защиты от короткого замыкания (автоматическим выключателем или другим равнозначным устройством) Инструменты и материалы для монтажа На рисунке 2 показан минимальный набор инструментов и материалов, необходимых для установки комплекта. Рис. 2. Минимальный набор инструментов и материалов Применяемые инструменты и материалы должны быть полностью исправны и соответствовать действующим нормам безопасности, стандартам и инструкциям. При подключении аксессуаров (фотоэлементы, выключатели, кнопки управления и т.п.) рекомендуем использовать кабель с параметрами 2х0,5мм2. Максимальная длина кабеля для подключаемого устройства 30м. Для последовательного подключения нескольких устройств, указанные размеры кабеля должны быть пересчитаны в зависимости от их суммарной мощности и расстояния прокладки кабеля в соответствии с действующими нормативами Предварительные работы Перед началом монтажа сделайте следующее: Определите приблизительно положение, в которое будет установлен каждый компонент приводной системы; Определите схему, при помощи которой будет выполняться подсоединение всех электрических устройств приводной системы; Убедитесь в наличии всего необходимого инструмента и материалов; Определите крайние точки провода и проложите кабели в места, где предусмотрена установка различных компонентов; Удалите все ненужные детали (веревки, цепи, уголки и т.д.) и выключите все оборудование не нужное с включенным питанием. Во время прокладки электрического кабеля не производить никаких электрических подключений

8 Изложенные в данной инструкции рекомендации необходимо рассматривать в качестве примера, поскольку приведенные здесь места установки привода и компонентов приводной системы могут отличаться от реально выбранных. Задача монтажника приводной системы выбрать самое подходящее решение. 4. МОНТАЖ Монтаж и все подключения должны выполняться только квалифицированными специалистами, в соответствии с действующими нормативными документами и данной инструкцией. Перед началом монтажа привода проверьте направление вращения вала привода (руководствуйтесь п. 5.3). Монтаж привода проводите при закрытых воротах. Привод может быть расположен справа или слева относительно ворот. Монтаж привода возможен непосредственно на вал ворот или через дополнительную цепную передачу (в комплект не входит опция) Монтаж привода на вал ворот Для монтажа привода на вал ворот необходимо выполнить следующие операции: Разблокируйте привод (см. п. 4.3). Установите монтажный кронштейн на привод, не затягивая болтов. Монтажный кронштейн может быть установлен слева или справа привода. Вставьте привод на вал, используя ремень на приводе, приложив монтажный кронштейн на основание (стена или металлическая конструкция), на которое вы решили установить привод. Рабочее положение привода горизонтальное или вертикальное. Отметьте расположение крепежных отверстий монтажного кронштейна. Снимите привод с вала ворот. Проведите необходимые монтажные работы и закрепите монтажный кронштейн на основании. Установите на вал ворот шпонку. Шпонка должна соответствовать типу вала (полнотелый или пустотелый). Вставьте привод на вал, используя ремень на приводе. Убедитесь в правильном положении шпонки. Прикрепите привод к монтажному кронштейну болтами с шайбами. Окончательно зажмите все болты. Заблокируйте привод 4.2 Аварийное ручное управление цепью Рис. 3 Монтаж комплекта В экстренных случаях конструкция привода позволяет с помощью цепи управлять открытием и закрытием ворот вручную. Стандартный комплект поставки предназначен для установки привода на высоте до 6 метров

9 Для установки привода на большей высоте необходимо применять дополнительную цепь для удлинения (в комплект не входит опция). Для правильного функционирования аварийного ручного управления с помощью цепи должны быть выполнены следующие условия: Край цепи аварийного ручного управления в собранном состоянии должен находиться на высоте 0,5 1,5 метра (рис. 4а). При необходимости удлините или укоротите цепь. Концы аварийной ручной цепи должны быть соединены друг с другом. Кромки соединительного звена цепи должны располагаться точно друг над другом (рис. 4б). Аварийная ручная цепь ни в коем случае не должна быть перекручена (рис. 4в), так как в противном случае могут возникнуть неисправности в работе аварийного ручного управления. Когда аварийное ручное управление не используется, во избежание защемления аварийной ручной цепи при движении ворот, и чтобы не создавать помех движению людей и оборудования, нижняя часть цепи должна быть зафиксирована (рис. 4г). Рис. 4. Условия правильного функционирования цепи ручного управления Ручное управление цепью следует использовать только в аварийной ситуации (например, при исчезновении напряжения или выполнении ремонтных работ). При использовании не тяните цепь слишком сильно и не наваливайтесь на цепь всем весом тела. 4.3 Ручная разблокировка Редуктор привода может быть отсоединен от приводного вала (разблокирован), в этом случае ворота могут перемещаться вручную. Для разблокировки привода используется рычаг разблокировки (см. рис. 1). Для разблокировки необходимо ослабить фиксирующий болт-шестигранник (5), повернуть рычаг разблокировки до упора, зафиксировать рычаг разблокировки в новом положении при помощи фиксирующего болта. Чтобы вернуть привод в заблокированное состояние, необходимо ослабить фиксирующий болт, повернуть рычаг разблокировки в обратную сторону и зафиксировать рычаг разблокировки фиксирующем болтом-шестигранником. При разблокировке редуктора привода могут произойти неконтролируемые перемещения ворот: — если пружины ворот ослабли или поломаны; — если ворота не находятся в равновесии; В разблокированном состоянии полотно ворот можно перемещать только с умеренной скоростью! — 8 —

10 5. Настройка и подключение аксессуаров Рис.5.Схема подключения 1 Индикатор обучения 2 Кнопка программирования 3 DIP выключатели 4 Кнопка «Открыть» 5 Кнопка «Закрыть» 6 Индикатор состояния концевых выключателей 7 Индикатор состояния привода 8 Предохранитель (8А) — 9 —

11 Перед началом работ по подключению необходимо убедиться в том, что проводка обесточена. При использовании и монтаже электрических устройств (аксессуаров) необходимо соблюдать прилагаемые руководства. Неправильное подключение может привести к выходу из строя привода Настройка DIP выключателей Рис. 6. DIP выключатели DIP1: OFF режим «Присутствие оператора» на открытие выключен (команда на открытие подается единовременным нажатием кнопки «Открыть»). ON режим «Присутствие оператора» на открытие включен (ворота открываются при удержании кнопки «открыть»). DIP2: OFF — режим «Присутствие оператора» на закрытие выключен. ON режим «Присутствие оператора» на закрытие включен (ворота закрываются при удержании кнопки «закрыть»). DIP3 и DIP4 не используются, должны быть в состоянии OFF DIP4 режим выбора действия по сигналу устройств безопасности ON стоп OFF стоп и реверс Программирование пультов Нажмите кнопку программирования (рис. 5) в течение 1 секунды, индикатор обучения загорится. Затем нажмите на кнопку передатчика, индикатор обучения заморгает и погаснет. Повторите эти действия для записи других пультов. Удаление пультов Нажмите и удерживайте кнопку программирования (рис.5) в течение примерно 10 секунд индикатор обучения погаснет — все пульты удалены из памяти Регулировка концевых выключателей Рис. 7. Планетарный механизм концевых выключателей

12 Если электропривод работает в противоположном направлении необходимо заменить контакты подключения электропривода L1 и L2 (см. рис. 5) между собой. Рис. 8. Регулировка концевых выключателей Шаг 1 Ослабьте фиксирующую гайку. Полностью закройте ворота. Убедитесь, что нижний концевой выключатель (II) находится соответствующем конечном положении, если нет то произведите регулировку концевого выключателя, соответствующим винтом точной регулировки, продолжайте регулировку до сработки выключателя, индикатор LED2 начнет мигать. Шаг 2 Затяните фиксирующую гайку. Шаг 3 Запустите электропривод, убедитесь, что конечное положение концевого выключателя находится в соответствии с полностью закрытыми воротами. Если нет повторите процедуру регулировки. Шаг 4 Проделайте подобные операции для концевого положения при открытом положении ворот (используйте верхний концевой выключатель на открытие (I)) Подключение дополнительных устройств Подключение дополнительных устройств безопасности или управления следует производить согласно инструкции на подключаемые устройства. Ниже указанно назначение клемм для подключения дополнительных устройств имеющихся на плате управления: Наименование Состояние Назначение SAFETY Нормально открытый контакт (NО) Подключение устройств безопасности (фотоэлементы и д.р.). Останавливает закрытие ворот и возвращает их в открытое положение. CM1 СМ2 Общий(GND) Общий(GND STOP Нормально закрытый контакт (NC) Подключение кнопки «СТОП» поста управления. Если не используется, необходима перемычка

13 OPEN Нормально открытый контакт (NО) Подключение кнопки открытия поста управления. Наименование Состояние Назначение CLOSE Нормально открытый контакт (NО) Подключение кнопки закрытия поста управления. PUSH — Нормально открытый контакт (NО) Останавливает закрытие и инициирует открытие, с возможностью остановки/продолжения процесса открытия. DI Нормально открытый контакт (NО) Останавливает процесс открытия AC24V Питание аксессуаров 24В переменного тока. 0V Устройства могут быть подключены к клеммам «N» и «L», на которых имеется напряжение 220В переменного тока. Для подключения поста управления необходимо (Рис.9): На плате управления подключить к разъемам: CM1- Белую жилу STOP — Синюю жилу OPEN — Черную жилу CLOSE — Коричневую жилу На посте управления к разъемам: 2 Кнопки «STOP» — Белую жилу (и перемычки на разъемы 3 кнопок «OPEN» и «CLOSE») 4 Кнопки «OPEN» — Черную жилу 1 Кнопки «STOP» — Синюю жилу 4 Кнопки «CLOSE» — Коричневую жилу Рис.9 Подключение поста управления

14 Для подключения внешнего радиоприемника необходимо: Подать питание на радио блок с разъемов AC24V/0V; 1 канал радиоприемника подключить на разъемы CM1/PUSH (Функции OPEN/STOP) 2 канал радиоприемника подключить на разъемы CM1/CLOSE (Функция CLOSE) 6. ПРОВЕРКА И ВВОД В ЭКСПЛУАТАЦИЮ Это наиболее важный этап установки приводной системы для обеспечения наибольшего уровня безопасности Проверка После монтажа, подключений и настройки привода необходимо произвести ряд действий для проверки надлежащей работы приводной системы. Каждое дополнительное устройство, например фотоэлементы, требует собственного метода проверки. Рекомендуется выполнять все процедуры, предписанные соответствующими руководствами по эксплуатации. Проверку проводят следующим образом: Убедитесь, что указания п.1 соблюдены в полном объеме. Проверьте, что крепление привода надежное и соответствует нагрузкам, даже если ворота останавливаются или ускоряются резко. Разблокируйте привод. Откройте и закройте ворота несколько раз вручную, используя цепь ручного редуктора. Убедитесь, что нет точек повышенного сопротивления движению, и отсутствуют дефекты сборки и настройки. Верните привод в заблокированное состояние. Проведите цикл «открытие-закрытие». Убедитесь, что ворота перемещаются в требуемых направлениях, полотно ворот должно двигаться равномерно. Проверьте фотоэлементы (если они установлены), на отсутствие взаимодействия с другими устройствами, для этого перекройте оптическую ось вначале в непосредственной близости к ТХ-фотоэлементу (передатчик), затем вблизи от RX-фотоэлемента (приемник) и в конце по средине, между двух фотоэлементов. Убедитесь в том, что во всех случаях привод правильно реагирует на срабатывание фотоэлементов Ввод в эксплуатацию Ввод в эксплуатацию приводной системы может осуществляться только после успешного завершения проверки. Недопустим частичный ввод в эксплуатацию или временная эксплуатация. Для ввода в эксплуатацию необходимо: Подготовить и хранить техническую документацию на комплект для автоматизации. Документация должна содержать: электрическую схему, руководство по монтажу и эксплуатации, а также график сервисного обслуживания. Закрепить около ворот постоянную наклейку или знак, с описанием разблокировки и ручного открытия ворот. Закрепить около ворот постоянную наклейку безопасности, содержащую указания со следующим смыслом: Внимание! Не находиться возле двери из-за возможности неожиданного срабатывания. Не давать детям находиться возле двери во время её движения. Пример наклейки безопасности представлен на рисунке 10 (минимальная высота наклейки 60мм)

15 Рис. 10. Наклейка безопасности Передать заполненное «Руководство по монтажу и эксплуатации» пользователю. Подготовить «График сервисного обслуживания» и передать его пользователю. Перед вводом в эксплуатацию, проинформировать владельца о существующих опасностях и рисках, а также о правилах безопасной эксплуатации. 7. ЭКСПЛУАТАЦИЯ При эксплуатации: Не давайте детям играть с управляющими элементами. Пульты управления располагайте вне зоны досягаемости детей. Никогда не хватайтесь за движущиеся ворота или подвижные части. Перед приведением ворот в движение убедитесь в том, что в опасной зоне ворот не находятся люди или предметы. Наблюдайте за движением ворот. Проявляйте осторожность при использовании ручной разблокировки ворот, поскольку открытая дверь может быстро упасть из-за ослабления или поломки пружин или разбалансировки. Лица, эксплуатирующие ворота, или лица, их замещающие, после ввода комплекта автоматики в эксплуатацию должны быть проинструктированы в отношении обслуживания. Регулярно осматривайте приводную систему, в частности проверяйте кабели, пружины, и монтажную арматуру на наличие признаков износа, повреждения или нарушения равновесия. Запрещается пользоваться воротами, требующими ремонта или регулировки, поскольку дефект установки или неправильная балансировка ворот могут привести к травме или поломке привода. Используйте цепь аварийного ручного управления только в крайних случаях для единовременного экстренного открытия/закрытия ворот в случае отсутствия электроэнергии. Конструкция аварийной цепи не предназначена для постоянного использования. Привод сконструирован для эксплуатации в сухих помещениях и не предназначен для использования в кислотной, соленой или взрывоопасной среде. Приводная система должна подвергаться плановому обслуживанию для гарантии эффективной и безопасной работы. Плановое обслуживание должно производиться в строгом соответствии с действующими нормативными документами, указаниями в данном руководстве, в руководствах по эксплуатации других задействованных устройств с соблюдением мер безопасности. Плановое обслуживание производите не менее одного раза в год или после циклов работы. При плановом обслуживании сделайте следующее: Проверьте износ элементов комплекта (цепь, каретка, звездочка, компоненты ворот и др.), обращая внимание на окисление комплектующих. Замените все детали и узлы, имеющие недопустимый уровень износа

16 Проверьте точность остановки ворот в конечных положениях. При необходимости осуществите перепрограммирование конечных положений. Очистите наружные поверхности привода и устройств безопасности. Очистку производите с помощью мягкой влажной ткани. Запрещено применять для чистки: водяные струи, очистители высокого давления, кислоты или щелочи. Проведите проверку, в соответствии с указаниями п Средний срок службы изделия 8 лет при интенсивности работы 30 циклов «открытия-закрытия» ворот в сутки. По истечении установленного срока службы необходимо обратиться к производителю или поставщику для получения заключения по дальнейшей эксплуатации изделия. Производитель не осуществляет непосредственного контроля монтажа ворот, привода и устройств автоматики, их обслуживания и эксплуатации, и не может нести ответственность за безопасность монтажа, эксплуатации и технического обслуживания приводной системы. 8. НЕИСПРАВНОСТИ И РЕКОМЕНДАЦИИ ПО ИХ УСТРАНЕНИЮ Таблица 4 содержит перечень неисправностей, которые могут возникнуть при установке и эксплуатации комплекта, а также рекомендации по устранению этих неисправностей. Таблица 4. Неисправности и рекомендации по их устранению Неисправность Вероятная причина Рекомендации Привод не работает (индикатор Отсутствует напряжение в сети Проверьте напряжение в сети. платы управления ничего не или перегорел предохранитель Проверьте и замените, в случае показывает) необходимости, предохранитель (параметры предохранителя должны соответствовать маркировке оригинала) Привод не управляется от пульта Код пульта радиоуправления не Запишите пульт радиоуправления в радиоуправления (индикатор на записан в память платы память привода пульте «загорается») управления привода Привод не управляется от пульта Батарейка пульта разряжена Проверьте батарейку пульта, при радиоуправления (индикатор на необходимости, замените ее пульте «не загорается») Привод не работает (есть индикация Ошибка в электрических Проверьте подключения. Убедитесь, платы управления) подключениях что входы устройств с нормальнозамкнутым контактом замкнуты Ворота не останавливаются в Конечные положения не Настройте конечные положения ворот конечных положениях настроены или сбились При движении ворот приводсработала останавливается двигателя термозащита Дайте двигателю привода время остыть Привод не работает (есть индикация Привод разблокирован. Заблокируйте привод. Слегка потяните платы управления, при этом моргает Активирована работа цепь за один или оба конца цепи ручного индикатор LED2 ) ручного управления управления, индикатор LED2 платы управления должен погаснуть

17 Привод не реагирует на препятствие Фотоэлементы неисправны Проверьте работоспособность на оптической оси фотоэлементов фотоэлементов, при необходимости при опускании ворот замените их При невозможности устранить неисправность при помощи вышеописанных рекомендаций или в случае выявления других следует обратиться в сервисную службу. 9. ХРАНЕНИЕ, ТРАНСПОРТИРОВКА И УТИЛИЗАЦИЯ Хранение комплекта должно осуществляться в упакованном виде в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха, воздействие песка и пыли существенно меньше, чем на открытом воздухе. Нельзя допускать воздействия атмосферных осадков, прямых солнечных лучей. Транспортировка может осуществляться всеми видами крытого наземного транспорта при температуре от -25 ºС до +55 ºС и среднемесячной относительной влажности 80% (при 20 ºС) в соответствии с манипуляционными знаками на упаковке с исключением ударов и перемещений внутри транспортного средства. Данное изделие изготовлено из различных материалов: одни могут быть повторно использованы, другие должны быть утилизированы. Некоторые компоненты могут содержать вредные вещества. Руководствуйтесь действующими нормативными документами по переработке и уничтожению, разработанными местными законодательными органами. Привод не содержит драгоценных металлов

Источник

Популярное

Комплект Damast DD600-KIT

Автоматические системы являются простым и безопасным средством сделать гараж современным инженерным сооружением

Технические характеристики:

Все характеристики

Запрос оптовой цены
Доставляем транспортной компанией, в Ваш город. Отправка товара в течении двух дней

• Привод D-600
• Направляющая CR-3300 с цепью
• Встроенный приемник 433 МГц
• Пульт управления DMRB-4 T01 -1 шт.

КАТАЛОГ ТОВАРОВ

Уникальная, огромная база товаров, найдется всё

Остались вопросы о товаре?

позвоните или напишите нам

Установка автоматики на гаражные ворота — решение, позволяющее обеспечить удобство пользования комфорт при въезде, безопасность содержимого постройки. Автоматические системы являются простым и безопасным средством сделать гараж современным инженерным сооружением.

Комплекты потолочных приводов Damast отвечают всем техническим требованиям, а также закрывают основные и дополнительные потребности современного клиента. Автоматика Damast для гаражных ворот представленна в широком диапозоне мощностей для ворот от 8 м.кв до 20 м.кв. Удобная светодиодна подстветка приводов может быть использована в качестве дополнительного источника освщенения в гараже. В комплект приводов также входит полноразмерный пульт управления. Встроенный приемник позволяет управлять приводом без приобретения дополнительного комплекта оборудования.

Источник

Как самостоятельно отрегулировать секционные ворота.

Регулировка секционных ворот, эту процедуру необходимо производить всегда даже после незначительного ремонта таких изделий. Также регулировку надо делать при периодическом сервисном обслуживании. Процедура достаточно простая и не занимает много времени. Главное при проведении работ понимать, для чего производится отладка того или иного узла, или детали, тогда можно настроить секционные ворота индивидуально, исходя из их типа, размера, способа монтажа и установленной автоматики. Надеюсь, данная статья будет полезна тем, кто не хочет прибегать к услугам профессиональных монтажников, а хочет своими руками регулировать секционные гаражные ворота и автоматику.

Регулировка гаражных ворот – как отрегулировать ролики

Итак, с чего начать? Гаражные ворота закрыты, Вы находитесь внутри помещения. Первое на что надо обратить внимание это опорные ролики. В процессе эксплуатации они несут на себе основную нагрузку, вследствие чего более всего подвержены износу, ролик начинает «люфтить» в направляющей, при движении появляется сторонний шум. Если обратить внимание на вертикальные направляющие, то Вы увидите, что по мере приближения их к полу, они все ближе приближаются к проему. Данная конструктивная особенность необходима для лучшей герметичности. По мере опускания полотно постепенно прижимается к резиновому уплотнителю рамки ворот и в итоге плотно «запечатывает» проем, сводя к минимуму тепло потери в холодное время года. В полностью закрытом положении ворот, возьмитесь за кронштейн ролика и покачайте его от проема и обратно вместе с панелью. Люфт ролика должен составлять 1-1,5 мм. Если люфта нет и ролик зажат, ослабьте его. Это необходимо, чтобы уменьшить износ уплотнителя, к которому снаружи прижимается панель и подшипника ролика. Если люфт слишком большой и ролик гуляет в направляющей, подтяните его и отрегулируйте. Слишком большой люфт ведет к образованию щелей и зазоров между полотном ворот и проемом при закрытых воротах. А это недопустимо.

Особое внимание уделите регулировке верхних роликов, как правило, их конструкция отличается от промежуточных. Верхние ролики отвечают за прилегание верхней секции к проему и верхнему горизонтальному уплотнителю. Проверить их регулировку просто, закройте ворота и выключите свет в помещении. Если прилегание плохое, то на притолоке и направляющих вы увидите свет с улицы, в этом случае ролики необходимо затянуть, чтобы убрать зазор и устранить ненужные тепло потери. Но не забывайте про минимальный люфт, не стоит перетягивать. Остались еще нижние ролики, но они, как правило, не регулируемые.

После того как все ролики отрегулированы смажьте их силиконовым спреем, конечно в идеале надо использовать тефлоновую или графитовую смазку, но не всегда их можно приобрести в наших магазинах. Самое главное, ни в коем случае не применяйте смазки типа литол и солидол. Через некоторое время на них осядет пыль и грязь и получится отличный абразив для разрушения роликов и направляющих. Еще через какое то время полученная смесь коксуется и ворота можно будет открывать, только прилагая титанические усилия. Также не помешает смазать и резиновый уплотнитель, он станет более гибким и эластичным, это обеспечит лучшее скольжение полотна по нему и, следовательно, продлит срок службы.

Регулировка подъемных ворот – проверяем натяжение тросов

Далее проверяем троса секционных ворот. При опущенных воротах они должны быть натянуты, не болтаться. Откройте и закройте ворота вручную. При подъеме и опускании, троса не должны задевать за направляющие, полотно или что-либо еще. Если при опущенных воротах один трос ослаб и болтается, то скорее всего ворота неправильно сбалансированы и выставлены.

Небольшое отступление. Особенность ворот данного типа: они должны быть установлены на ровный во всех отношениях проем. Если пол не ровный или идет под уклоном, это можно устранить регулировкой при перепаде до 15 мм., нижний уплотнитель это «проглотит». Если перепад пола больше, скорее всего при закрытых воротах будет щель, тут уже надо думать, как говорится возможны варианты. Также для правильного монтажа и как следствие долгой безаварийной эксплуатации ворот, пристенки и притолока должны быть также ровными, находится в одной плоскости, «вертолет» и резкие перепады категорически исключены. В противном случае отрегулировать прилегание полотна будет очень, очень сложно.

Итак, вернемся к регулировке подъемных ворот, а именно регулировке тросов и балансировке полотна. Поднимите полотно на половину и приложите на панель уровень. Если при опущенных воротах один трос был ослаблен, то скорее всего вы увидите, что полотно в подвешенном состоянии находится не в «нуле». Как это исправить?

На воротах с торсионными пружинами с помощью соединительной муфты на валу. Вал ведь не цельный, как это может показаться вначале, а состоит из двух частей и соединяется как раз под муфтой. Аккуратно ослабьте болты, стягивающие муфту (обычно их 3 шт.). Возьмитесь руками за обе половины вала и, глядя на уровень, проверните часть, с которой стороны ослаблен трос, на себя до тех пор, пока уровень не покажет «НОЛЬ». Трос немного «до намотает» на барабан. После этого затяните соединительные болты муфты в исходное положение. Центровка вала не должна быть нарушена после затяжки муфты, обратите на это внимание. Если, по тем или иным причинам соединительной муфты нет и вал цельный, то регулировка будет намного сложнее. Придется распускать пружины и троса, и укорачивать длину троса через барабан намотки. На каждом барабане есть фиксирующий болт, ослабляете его и выставляете нужную длину на трос. Но предупреждаю сразу, это будет долго, сложно и нудно.

На воротах с пружинами растяжения отрегулировать натяжения тросов намного проще. Просто увеличьте или уменьшите натяжение одной из пружин переставляя фиксатор пружины по специальным пазам в направляющей.

При регулировке тросов на воротах с торсионными пружинами, обратите внимание на правильность намотки тросов на барабаны. Трос должен аккуратно ложиться в желоб без перехлестов и не перекручиваться. В противном случае желоба будут стачиваться, и укладка троса при намотке будет неправильная, это приведет к перехлесту и запутыванию троса. Далее в один из циклов работы трос запутается, сработает храповая муфта (при наличии) или устройство от обрыва троса (опять же при наличии) и…ворота заклинит. Чтобы подправить намотку, просто немного передвиньте барабан по валу вправо или влево, барабан фиксируется одним болтом.

При регулировке гаражных секционных ворот следует обратить внимание на направляющие. Они состоят из трех частей: вертикальные, горизонтальные направляющие и радиусный элемент между ними. На месте стыка этих направляющих не должно быть сильного перепада. Отрегулируйте радиусный элемент таким образом, чтобы на месте стыка между вертикальной и горизонтальной направляющей не было ступенек. Опорные ролики при движении будут разбиваться о ступеньку и быстро выйдут из строя. Если в направляющих желобах появились вмятины и задиры, крайне важно их устранить для плавного и бесшумного хода полотна.

Регулировка гаражных ворот – натяжка пружин имеет важное значение

Если при открывании ворот с помощью автоматики полотно сильно замедляется или срабатывает реверс. Если при открывании ворот вручную надо прилагать большие усилия и полотно падает или взлетает из среднего положения, пришло время отрегулировать натяжение пружин (торсионных или пружин растяжения) смотря какие установлены.

Когда пружины секционных ворот отрегулированы правильно, открыть их в ручном режиме можно одной рукой, не прилагая особых усилий. В среднем положении они не должны падать или взлетать на верх. По мере приближения к полному открытию ворота не должны резко ускорятся и тянуть за собой вас. Провисание полотна в открытом виде не должно быть более 150 мм., а если установлена автоматика и того меньше. Пружины торсионного механизма при правильной регулировке и натяжке должны полностью компенсировать вес и инерцию полотна при управлении воротами.

Обычно производитель указывает число оборотов взведения пружины на сервисной табличке с правой стороны ворот, это значение выглядит как 7 + 1. То есть для данных ворот, учитывая их размер и тип подъема, необходимо взвести пружины на семь оборотов – плюс, минус один оборот. Но мы ведь, как правило, занимаемся регулировкой секционных ворот когда они уже отработали какое-то время, поэтому эти данные как правило уже нам бесполезны.

Итак, если нам тяжело оторвать ворота от пола на открытие – значит необходимо чуть подтянуть пружины. Как правило, на секционные ворота устанавливается пара торсионных пружин (левая и правая, смотрим изнутри помещения). Они фиксируются при натяжке к валу с помощью болта и шпонки ближе к центральной муфте. Фиксируем пружину с помощью «монтажки» или «фомки» (подойдет даже обработанный кусок арматуры), для этого на ней есть специальные углубления. Слегка выкручиваем фиксирующий болт и вытаскиваем шпонку по канавке в вале. Затем с помощью «монтажки» добавляем 0,5-1 оборот натяжки пружины и фиксируем ее на валу в обратном порядке. Туже самую процедуру повторяем со второй пружиной. После этого проверяем как ворота отрываются от пола. Если легко и не взлетают, значит все в порядке. Если идут легко, а потом взлетают, значит перетянули, следует чуть ослабить одну или обе пружины в зависимости от ситуации. Самое главное для правильно регулировки натяжки ориентируйтесь на полотно в среднем положении – оно не должно ни падать не взлетать, стоять на месте. Мы рассмотрели порядок регулировки торсионных пружин.

С пружинами растяжения все проще, их натягивают или отпускают, переставляя фиксатор пружины по специальным пазам в направляющей. К слову сказать ворота с пружинами растяжения отрегулировать и сбалансировать гораздо сложнее, чем аналогичные ворота с торсионными пружинами.

После регулировки обратите внимание как располагается торсионная пружина на валу при закрытом положении ворот. Она не должна быть перекручена, идти волнами или быть растянута, а должна равномерно лежать на валу. Также рекомендую периодически очищать торсионную пружину от пыли и обильно смазывать силиконовым спреем.

Итак, механическая регулировка секционных гаражных ворот почти закончена. Теперь в ручном режиме можно легко поднимать и опускать ворота, при этом ничего не должно заклинивать, стучать, скрипеть, перекашиваться и слетать. Можно переходить к настройке автоматики.

Регулировка электропривода ворот – как самостоятельно настроить привод

Неотъемлемой частью регулировки секционных ворот является настройка автоматики, установленной на них. Для корректной работы секционных ворот сначала необходимо проверить натяжение цепи или армированного ремня, смотря какая рейка установлен. Сделать это проще простого, если цепь плохо натянута она провисает из рейки и это сразу бросается в глаза. Обычно механизм натяжки расположен на кронштейне рейки, который упирается в притолоку над проемом ворот. Для натяжки просто затяните регулировочную гайку, но никогда не перетягивайте, трос или ремень не должен быть натянут как струна, небольшое провисание в состоянии покоя в корпусе рейки все же допустимо.

Далее, выполните программирование начальных настроек электропривода, как при первом запуске. При выполнении этой процедуры автоматика заново рассчитает усилие необходимое для перемещения полотна, запомнит на сколько надо поднять и опустить ворота для полного закрытия, ну и настроит плавный пуск и замедление в конце движения. Описывать процедуру программирования автоматики не имеет смысла, т.к. у разных моделей и производителей она совершенно разная. Описание и инструкции для самых популярных моделей автоматики Вы всегда сможете найти на нашем сайте в разделе «Инструкции для автоматики». Обращаю внимание, что наши специалисты не проводят консультации по телефону как настроить ту или иную автоматику, или «как сделать то или это», для этого есть специальные службы технической поддержки производителей ворот и автоматики.

Техническая поддержка «Алютех»: 8-800-333-6200 (все ворота производства «Алютех», автоматика «Алютех», « An — Motors » и « Comunello »).

Техническая поддержка « DoorHan »: 8-495-933-2433, 8-495-933-2400 (все ворота производства « DoorHan » и автоматика « DoorHan »).

Техническая поддержка «Херманн»: 8-495-604-46-21, 8-495-604-4621 (все ворота производства «Херманн» и автоматика «Херманн»).

Техническая поддержка автоматики « NICE »: 8-800-333-1717.

Техническая поддержка автоматики « CAME »: 8 (800) 200-15-50 , 8 (495) 739-00-71 .

Техническая поддержка автоматики « FAAC »: 7 (495) 646-87-40 , +7 (800) 555-27-40 .

Техническая поддержка автоматики « BFT »: (495) 221-51-17 .

Надеюсь, Вам пригодилась информация из моей статьи и с помощью полученных знаний Вы сможете самостоятельной выполнить все регулировки. Если по тем или иным причинам Вам не удалось самостоятельно отрегулировать секционные ворота и автоматику, наши высококлассные специалисты всегда смогут сделать это за Вас. Мы производим ремонт и обслуживание секционных ворот всех производителей: Алютех, DoorHanи Херманн, выполним работы любой сложности.

Источник

Как запрограммировать пульты для ворот

Программируемый пульт – универсальное устройство, которое поможет решить проблему доступа на территорию нескольких пользователей, заменить утерянный брелок, открывать одним девайсом несколько ворот. Чтобы прописать пульт, достаточно приобрести аналогичный ПДУ, выполнить несколько простых действий – алгоритм зависит от производителя, модификации.

Professional

Программирование пульта для ворот бренда Professional происходит по инструкции:

• На аксессуаре зажать Learn вплоть до отклика информационного индикатора;
• Дальше нажать программируемую кнопку на другом ПДУ, таким образом, синхронизировав устройства.

Если Led-лампочка несколько раз замигала и погасла – пульт настроен, им можно открыть шлагбаум, ворота. Модели от Professional поддерживают копирование более 100 брелоков.

В дальнейшем, перед тем, как перепрограммировать пульт для нового шлагбаума, необходимо зажать кнопку Learn в течение 10 секунд, таким образом произойдёт очистка внутренней памяти до заводских настроек.

Came – компания из Италии, предлагающая российским потребителям несколько интересных моделей Twin с защитой от копирования.

Особенности моделей TW2EE и TW4EE

Серия Twin предлагает варианты с двумя (TW2EE) или четырьмя (TW4EE) программируемыми кнопками. Передача данных обеспечивается на частоте 433, 92 МГц, что обеспечивает хороший сигнал, независимо от уровня радиопомех в области установки. И TW2EE и TW4EE способны функционировать, в режиме Twin (защита от клонирования сигнала злоумышленниками), или в более популярных стандартах передачи радиосигнала TOP и TAM. Обе модели взаимозаменяемы, при условии, что управление осуществляется при помощи радиоплаты управления воротами нового поколения CAME AF43TW.

Копирование пульта при использовании технологии TOP и TAM

Алгоритм действий, чтобы прописать пульт по стандарту TOP и TAM:

• Зажать две функциональные кнопки, пока не замигает LED-индикатор;
• Отпустить клавиши, зажать обучаемую (при готовности к кодировке индикатор загорится непрерывным светом);
• Поднести основной брелок к корпусу нового и однократно нажать требуемую клавишу.

Если программирование брелка прошло успешно, индикатор трижды моргнёт и погаснет. Перед использованием рекомендуется проверить новый ПДУ на работоспособность, нажав последовательно каждую кнопку, отвечающую за работу автоматических ворот.

Как обновить настройки, если включён защитный режим

Под задней крышкой пульта Came есть 10 микропереключателей. По умолчанию, они выставлены в режиме «Выкл». Защита пульта активируется созданием уникальной комбинации, путём передвижения части тумблеров в положение «Вкл», таким образом, происходит программирование пульта для шлагбаума с защитой Twin. После установки кода, рекомендуется сохранить шифр, записав в таблицу.

После установки кода, рекомендуется записать шифр в таблицу для хранения. Чтобы сохранить выбранную установленную защитную комбинацию, необходимо:

• Нажать одновременно две кнопки на ПДУ от ворот, дождаться, пока светодиодный индикатор начнёт часто моргать;
• Отпустить первую кнопку, дождаться, пока LED-индикатор загорится непрерывным светом, таким образом, пульт от шлагбаума символизирует, что защитный код сохранён во внутренней памяти.
• После этого следует передвинуть микропереключатели в положение «Выкл», скрыв выставленную комбинацию.

В дальнейшем, перед тем, как запрограммировать брелок, потребуется выставить пользовательский код.

Чтобы сохранить выбранную установленную защитную комбинацию, необходимо:

• Нажать две клавиши на ПДУ от ворот, дождаться, пока индикатор начнёт часто моргать;
• Отпустить первую кнопку, дождаться, пока LED-лампочка непрерывно загорится, таким образом, пульт от шлагбаума символизирует, что защитный код сохранён во внутренней памяти.
• После этого следует передвинуть микротумблеры в положение «Выкл», скрыв выставленный код.

В дальнейшем, перед тем, как запрограммировать брелок, потребуется выставить пользовательский код.

Процедура копирования при активированном защитном режиме

Если необходимо выполнить повторное программирование пульта для ворот, пользователю следует:

• На мастер пульте и новом брелоке установить одинаковый защитный, код, который был прописан при первом подключении.
• Удерживать на новом девайсе две кнопки, пока он не перейдёт в режим настройки (индикатор будет непрерывно гореть);
• Нажать на программируемую клавишу.
• В течение 10 секунд поднести мастер пульт к задней части нового ПДУ, в течение нескольких секунд удерживать копируемую кнопку.

Если пульт не программируется, Led-будет продолжать гореть. При успешном завершении диод трижды моргнёт и погаснет. С этого момента можно управлять воротами с нового ПДУ.

Итальянский бренд FAAC производит несколько моделей, которые работают на частоте 868,35 МГц, радиус действия ограничен 50 метрами, что немного меньше, чем у других итальянских производителей. При добавлении новых пультов дистанционного управления используется классический алгоритм: во главе системы управления головной пульт, от которого можно обучать остальные.

В заводской инструкции «Как программировать пульт», кнопки маркируются последовательно P1-P4, что соответствует количеству точек, промаркированный непосредственно на ПДУ.

Процесс клонирования брелка происходит так:

• На головном устройстве зажать кнопки P1 и P2, пока индикатор не начнёт мигать;
• Если отпустить клавиши, Led-лампа будет непрерывно гореть.
• Далее, необходимо разместить два устройства рядом, последовательно нажимать кнопки на старом и новом пульте.

Об успешности операции новый пульт просигнализирует двойной индикацией.

Doorhan

Пульты для ворот Doorhan, в отличие от других брендов, не кодируются с мастер ПДУ. Для перепрограммирования необходимо иметь доступ к приёмнику. С одной стороны это усложняет настройку пульта Дорхан, увеличивая время на привязку нового устройства. С другой стороны, злоумышленники практически лишаются возможности сделать дубликат.

Инструкция «Как запрограммировать пульт от ворот Дорхан» выглядит так:

• На плате основного приёмника зажать кнопку «ЗаписьRec», пока не загорится лампочка над маркировкой LED1;
• Поднести новый пульт Дорхан к радиоприёмнику, последовательно зажать кнопки, которые требуется запрограммировать.

После завершения процедуры следует проверить ПДУ, нажав каждую кнопку возле шлагбаума.

Hormann

Проблем с тем, как прописать пульт, у владельцев ПДУ Hormann возникнуть не должно. Для копирования достаточно зажать программируемую клавишу на новом устройстве, пока не загорится индикатор Led1. С этого момента брелок готов к записи, пользователю следует последовательно нажимать кнопки на основном и обучаемом брелоках в течение трёх секунд. По окончании процедуры рекомендуется проверить новый Hormann, правильно ли запрограммировались все клавиши.

При взаимодействии техники Nice используется динамический код, что соответствует трендам, минимизирует возможность несанкционированного перехвата радиосигнала.

Как скопировать пульт? Достаточно:

• Положить брелки рядом;
• На новом пульте зажать программируемую клавишу на 5 секунд;
• На мастер брелке трижды нажать клавишу, отвечающую за работу открытие/закрытие ворот;
• На новом ПДУ зажать на секунду программируемую клавишу.

ПДУ производства BFT взаимодействуют с радиоприёмником на частоте 433 МГц. Для копирования таких моделей требуется кликнуть OK, дождаться приветственного сигнала. Затем повторно кликнуть ОК, зайти в «Параметры», выбрать режим Radio. Чтобы активировать режим привязки, требуется ещё раз нажать ОК, выполнить сопряжение устройств.

Универсальный пульт для ворот

Существуют универсальные модели, которые комплектуются четырёхканальными, восьмиканальными радиопередатчиками, поддерживающими работу на разных частотах. Они подходят для шлагбаумов с разным типом привода (секционные, откатные, поворотно-откатные). Помимо известных европейских, американских брендов, в продаже представлены и китайские брелоки, которые по функциям, не сильно отличаются от именитых аналогов, при этом они дешевле.

При использовании программируемых пультов стоит учитывать, что устройства производства Came, FAAC и Nice настраиваются в несколько движений, но сигнал легко перехватить, сделать копию брелка. Если потенциальный преступник получит доступ к головному пульту на две минуты, он сможет сделать дубликат. Чтобы избежать этого, рекомендуется хранить мастер ПДУ в сейфе, не передавать его посторонним.

Источник

Привод дамаст настройка пульта

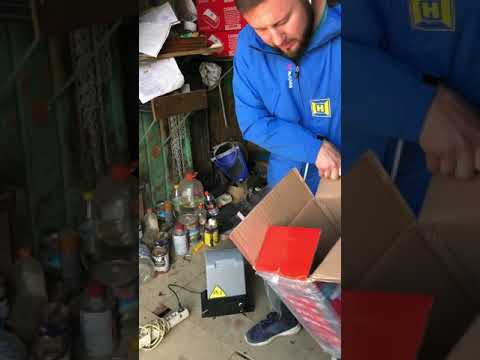

Дамаст как прописать пульт Откатной привод DSL600

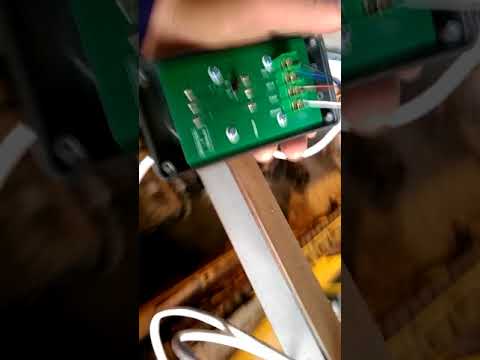

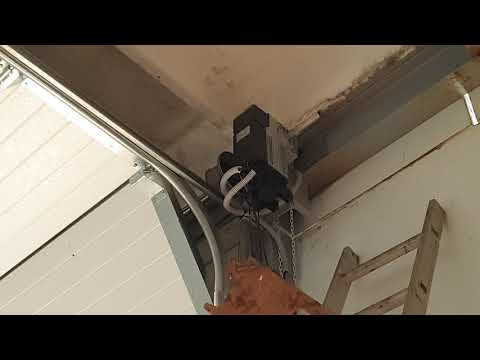

Как настроить привод Дамаст (вальный)Подробнее

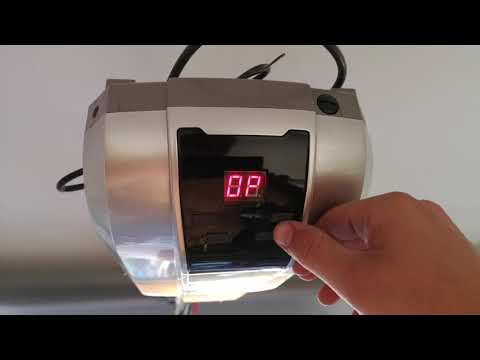

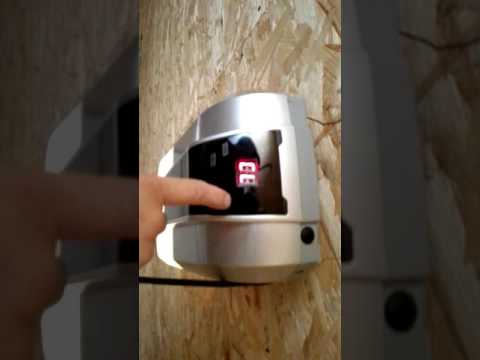

Как программировать электропривод AN motors ASG 600 / ASG 1000Подробнее

Как записать пульт в привод для откатных ворот SLiding-1300Подробнее

Как прописать пульт ЗоммерПодробнее

Проматик 4, как прописать пультПодробнее

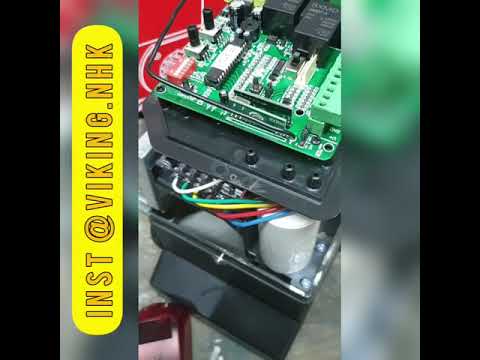

Подключение привода/двигателя откатных ворот DAMAST DMSL500, подключение фотоэлементовПодробнее

Настройка и подключение неполнооборотного электроприводаПодробнее

Руководство по монтажу потолочного привода РитернаПодробнее

Работа с приводом откатных ворот ASL 500/100/2000Подробнее

Ремонт автоматики откатных ворот Выявление, исправление неисправности Calibri sbПодробнее

Как прописать пульт на автоматике АН-моторс вального типаПодробнее

Бюджетный привод для откатных ворот R-Tech — подключение, настройка, программированиеПодробнее

Монтаж секционных ворот #2Подробнее

Привод для откатных ворот Саме BKV знакомство и монтаж,Подробнее

Привод DEIMOS BT A600

У нового привода уже установлены перемычки вместо фотоэлементов и кнопки стоп.

1. Подключаем питание 220В, клеммы L, N.

2. ЕСЛИ ЕСТЬ фотоэлементы, подключаем по схеме. Перемычку 70-72 убираем.

3. Выбор направления движения створки.

3.1. Если створка открывается вправо, то ни чего не меняем.

3.2. Если створка открывается влево, то меняем местами провода для двигателя и концевых выключателей.

4. При необходимости отрегулируйте параметры.

Т1 нужно только при коллективном пользовании.

Т2 Поправка на подмерзание, снежные заносы и.т.д.

Т3 Тут в общем тоже, кому как нравится.

5. Программирование брелков-передатчиков.

5.1. Программирование основной кнопки управления на брелке.

-Один раз нажать и отпустить кнопку S1

-Светодиод RADIO начнет моргать.

-Зажимаем и держим две кнопки, и ждем пока светодиод начнет постоянно гореть.

-Светодиод RADIO начал постоянно гореть. Отпускаем кнопки.

— Нажимаем и держим кнопку (которую мы хотим использовать для управления этим приводом) пока светодиод RADIO начнет моргать.

-После того как светодиод RADIO начал мигать отпускаем кнопку на брелке.

Далее можно записать еще один брелок или подождать примерно 5 сек. пока радиоприемник выйдет из режима програмирования.

5.2. Если хотим чтоб вторая кнопка выполняла функцию «калитки», делаем все тоже самое только нужно нажать кнопку на блоке S2.

-Один раз нажать и отпустить кнопку S2.

-Светодиод RADIO начнет моргать.

-Зажимаем и держим две кнопки, и ждем пока светодиод начнет постоянно гореть.

-Светодиод RADIO начал постоянно гореть. Отпускаем кнопки.

— Нажимаем и держим кнопку (которую мы хотим использовать для функции калитки) пока светодиод RADIO начнет моргать.

-После того как светодиод RADIO начал мигать отпускаем кнопку на брелке.

Далее можно записать функцию «калитки» еще на одном брелке или подождать примерно 5 сек. пока радиоприемник выйдет из режима програмирования.

6. Автоматическая настройка.

При этой настройке блок управления определяет логики которые мы задействовали, определяет длину створки (конечные положения) и.т.д.

-Устанавливаем створку в среднее положение. Блокируем привод.

-Зажимаем и держим примерно 5сек. кнопку S3. Светодиод SET в это время будет моргать.

-Когда привод начнет движение отпускаем кнопку S3. Ждем пока створка несколько раз откроется-закроется.

После завершения маневра радуемся ) Все, настроили привод!

Комплект Damast DD600-KIT

Автоматические системы являются простым и безопасным средством сделать гараж современным инженерным сооружением

Технические характеристики:

Запрос оптовой цены
Доставляем транспортной компанией, в Ваш город. Отправка товара в течении двух дней

• Привод D-600
• Направляющая CR-3300 с цепью
• Встроенный приемник 433 МГц
• Пульт управления DMRB-4 T01 -1 шт.

КАТАЛОГ ТОВАРОВ

Уникальная, огромная база товаров, найдется всё

Остались вопросы о товаре?

позвоните или напишите нам

Установка автоматики на гаражные ворота — решение, позволяющее обеспечить удобство пользования комфорт при въезде, безопасность содержимого постройки. Автоматические системы являются простым и безопасным средством сделать гараж современным инженерным сооружением.

Комплекты потолочных приводов Damast отвечают всем техническим требованиям, а также закрывают основные и дополнительные потребности современного клиента. Автоматика Damast для гаражных ворот представленна в широком диапозоне мощностей для ворот от 8 м.кв до 20 м.кв. Удобная светодиодна подстветка приводов может быть использована в качестве дополнительного источника освщенения в гараже. В комплект приводов также входит полноразмерный пульт управления. Встроенный приемник позволяет управлять приводом без приобретения дополнительного комплекта оборудования.

Как настроить привод Дамаст (вальный)

Установка подъемных ворот Дамаст с электроприводом в гараж д ГариПодробнее

Дамаст как прописать пульт Откатной привод DSL600Подробнее

Монтаж секционных ворот «Damаst»Подробнее

пока я работал на манипуляторе мне установили варота Дамаст.Подробнее

Как программировать электропривод AN motors ASG 600 / ASG 1000Подробнее

Промышленный вальный электропривод ДорХан Shaft для секционных воротПодробнее

СЕКЦИОННЫЕ ВОРОТА ДАМАСТ С ТОРСИОННЫМ МЕХАНИЗМОМ ПОВЫШЕННЫЙ ПОДЪЕМ АВТОМАТИЧЕСКИЕПодробнее

СЕКЦИОННЫЕ ВОРОТА ДАМАСТ С ТОРСИОННЫМ МЕХАНИЗМОМПодробнее

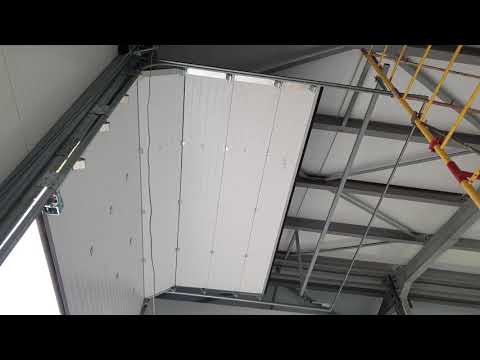

ПРОМЫШЛЕННЫЕ ВОРОТА ДАМАСТ «DAMAST» INDUSTRIES ПОВЫШЕННЫЙ ПОДЪЕМ НАВАЛЬНЫЙ ПРИВОД ДАМАСТ DMSI 50Подробнее

Настраиваем конечные положения ворот с приводом SHAFT промышленная серия DoorHanПодробнее

Секционные ворота Дамаст, привод SECTIONAL 500PRO-BLACKПодробнее

Подключение привода/двигателя откатных ворот DAMAST DMSL500, подключение фотоэлементовПодробнее

Установка автоматики на гаражные ворота своими рукамиПодробнее

Настройка привода АЛЮТЕХ на конечные положенияПодробнее

Автоматика гаражных секционных ворот с повышенным подъемомПодробнее

Влагозащитный привод секционных ворот Shaft 60Подробнее

Как настроить привод Дамаст (вальный)

Дамаст как прописать пульт Откатной привод DSL600Подробнее

Установка подъемных ворот Дамаст с электроприводом в гараж д ГариПодробнее

Монтаж секционных ворот «Damаst»Подробнее

Как программировать электропривод AN motors ASG 600 / ASG 1000Подробнее

пока я работал на манипуляторе мне установили варота Дамаст.Подробнее

Промышленный вальный электропривод ДорХан Shaft для секционных воротПодробнее

Подключение привода/двигателя откатных ворот DAMAST DMSL500, подключение фотоэлементовПодробнее

Настраиваем конечные положения ворот с приводом SHAFT промышленная серия DoorHanПодробнее

ПРОМЫШЛЕННЫЕ ВОРОТА ДАМАСТ «DAMAST» INDUSTRIES ПОВЫШЕННЫЙ ПОДЪЕМ НАВАЛЬНЫЙ ПРИВОД ДАМАСТ DMSI 50Подробнее

Настройка привода АЛЮТЕХ на конечные положенияПодробнее

Секционные ворота Дамаст, привод SECTIONAL 500PRO-BLACKПодробнее

СЕКЦИОННЫЕ ВОРОТА ДАМАСТ С ТОРСИОННЫМ МЕХАНИЗМОМ ПОВЫШЕННЫЙ ПОДЪЕМ АВТОМАТИЧЕСКИЕПодробнее

СЕКЦИОННЫЕ ВОРОТА ДАМАСТ С ТОРСИОННЫМ МЕХАНИЗМОМПодробнее

Автоматика гаражных секционных ворот с повышенным подъемомПодробнее

Установка автоматики на гаражные ворота своими рукамиПодробнее

Влагозащитный привод секционных ворот Shaft 60Подробнее

Как настроить привод Дамаст (вальный)

Установка подъемных ворот Дамаст с электроприводом в гараж д ГариПодробнее

Дамаст как прописать пульт Откатной привод DSL600Подробнее

Монтаж секционных ворот «Damаst»Подробнее

пока я работал на манипуляторе мне установили варота Дамаст.Подробнее

Как программировать электропривод AN motors ASG 600 / ASG 1000Подробнее

Промышленный вальный электропривод ДорХан Shaft для секционных воротПодробнее

СЕКЦИОННЫЕ ВОРОТА ДАМАСТ С ТОРСИОННЫМ МЕХАНИЗМОМ ПОВЫШЕННЫЙ ПОДЪЕМ АВТОМАТИЧЕСКИЕПодробнее

СЕКЦИОННЫЕ ВОРОТА ДАМАСТ С ТОРСИОННЫМ МЕХАНИЗМОМПодробнее

ПРОМЫШЛЕННЫЕ ВОРОТА ДАМАСТ «DAMAST» INDUSTRIES ПОВЫШЕННЫЙ ПОДЪЕМ НАВАЛЬНЫЙ ПРИВОД ДАМАСТ DMSI 50Подробнее

Настраиваем конечные положения ворот с приводом SHAFT промышленная серия DoorHanПодробнее

Секционные ворота Дамаст, привод SECTIONAL 500PRO-BLACKПодробнее

Подключение привода/двигателя откатных ворот DAMAST DMSL500, подключение фотоэлементовПодробнее

Установка автоматики на гаражные ворота своими рукамиПодробнее

Настройка привода АЛЮТЕХ на конечные положенияПодробнее

Автоматика гаражных секционных ворот с повышенным подъемомПодробнее

Влагозащитный привод секционных ворот Shaft 60Подробнее

Источник
