Диммеры — приборы способные создать уют, комфорт и безопасность жилища. В статье дается подробное описание: назначения электрического диммера, принципа его работы и разновидности этого устройства.

Также будут представлены схемы подключения диммера к бытовому освещению и наиболее востребованные модели разных типов.

Назначение и принцип работы

Диммер можно смело называть регулятором напряжения. Это устройство используется для регулировки интенсивности освещения. Прибор очень похож на обычный выключатель. Главное отличие заключается в регулировке величины подачи напряжения. Диммер используется в качестве светорегулятора для ламп накаливания. Также его можно применять в качестве регулятора напряжения для электрических чайников, утюгов, насосов. Для подключения в сеть с люминесцентными лампами любого типа, диммер не используется. Причина этому кроется в наличие пускового устройства в подобных схемах. Также запрещено использование прибора для соединения в цепь с телевизорами, магнитофонами, компьютерами и другими бытовыми устройствами, которые имеют в конструкции понижающий трансформатор и преобразователь напряжения.

Обычный или аналоговый диммер имеет в своей схеме переменный резистор или реостат. Этот элемент способен изменять электрическое сопротивление, за счет поворота штока. В обычном положении, регулятор пропускает напряжение 220 вольт. При повороте ручки, сопротивление резистора увеличивается, что способствует плохой электрической проводимости. Это позволяет уменьшить напряжение, поступающее на лампу накаливания.

Димминирование для ламп накаливания не способствует снижению электрического потребления. Основное назначение только в регулировании величины освещения помещения. Также димминируемые лампы получают защиту от резких перепадов напряжения, что во многом продлевает срок их службы.

Разновидности

Производители постоянно совершенствуют регулятор освещенности. Перед выбором стоит учитывать некоторые нюансы, которые будут описаны далее.

Диммеры различаются по типу регулировки, способу монтажа и схеме подключения к электрической цепи.

Управление

Выбирая диммер необходимо учитывать способ управления этим устройством. Различаются следующие типы:

1. Поворотный или поворотно-нажимной регулятор. Эти устройства регулируют напряжение при помощи переменного резистора. Нажимные используют тот же принцип, но включение и выключение питания происходит за счет нажатия на рукоятку. Основной недостаток этих устройств кроется в перегреве. При выборе неправильного параметра мощности, контакты резистора перегреваются, что на начальных этапах затрудняет регулировку, а в последствии становится причиной полного выхода из строя.
2. Сенсорные — самый современный тип. В схеме используется семистор. Этот элемент не регулирует величину сопротивления. Работает за счет контроля частотной модуляции электрического напряжения. Подобные диммеры используются для подключения в схему светодиодного освещения. Это самые продвинутые приборы. Некоторые модели имеют встроенный выпрямитель напряжения и защиту от перегрева. Данный тип можно подключать к системе «Умного дома». Самые дорогие модели имеют блок подключения к сети Wi-Fi, возможность управления через приложение, голосовыми и звуковыми командами.
3. Кнопочные. Также используют принцип семистора. Главное отличие — наличие механической кнопки регулировки. Такие модели намного проще, чем сенсорные, но и они также оснащаются выпрямителем напряжения. Часто производятся со встроенным выключателем в виде дополнительной кнопки. Это позволяет значительно упростить подключение и расширить общую цепь регулировки освещения.

Также описываемые устройства различаются по способу монтажа.

1. Модульные. Эти элементы устанавливаются в электрический щит. Используются для регулировки наружного освещения или одновременного регулирования во всех помещениях. Отдельные модели имеют сенсор освещения, что позволяет регулировать работу ламп без вмешательства человека. Подключение к вводной стороне питания определяет мощность этих устройств. Можно встретить модульные регуляторы мощностью до 1500 ватт.
2. Кабельные. Монтируются на переносные источники света. Часто встречаются на шнурах настольных светильников. Подобные элементы могут регулировать только свет ламп накаливания. Данный тип регуляторов запрещается устанавливать на несколько источников света, даже если мощность прибора это позволяет.
3. Блочный или моноблочный. Монтируется этот прибор непосредственно на стену. Может использоваться в схеме вместе с выключателем. Блочные устройства могут быть сенсорными, кнопочными или поворотными. Отличительной особенностью является простая схема подключения и наличие болтового контактного соединения и крепления к стене.

Любой из описанных типов может использоваться в цепи освещения в качестве одинарного устройства. Подобный диммер используется вместо выключателя. Также могут подключаться в качестве дополнительного регулятора или проходного устройства. Далее будут даны принципиальные схемы подключения этих элементов.

Схемы подключения

Существует несколько схем подключения для димминирования освещения. Каждая будет описана с принципом подключения и возможного назначения.

Без выключателя

Это самая простая схема, которая позволяет заменить выключатель на диммер.

Для ее подключения необходимо:

1. Демонтировать выключатель.
2. При помощи индикатора найти фазный провод.
3. Найденный провод подключить к клемме диммера, обозначающийся волнистой линией.
4. Второй провод, идущий на лампу, подключить к клемме «L» на подключаемом устройстве.
5. Установить прибор на стену.
6. Включить электропитание.

Теперь диммер будет использоваться вместо выключателя. Основная особенность схемы – это простота подключения, без необходимости монтажа дополнительной проводки.

С выключателем

Эта модель использует диммер в качестве проходного устройства. Например, если выключатель вмонтирован в начале схемы, а сам диммер в дальнем конце комнаты. Проходной диммер в схеме подключения используется для регулировки и выключения, а выключатель только по прямому назначению. Для подключения необходимо:

1. Фазный провод от распределительной коробки подать на выключатель.
2. С выключателя провод подключается к вводному контакту диммера.
3. Выход «L» на регуляторе подсоединяется к источнику освещения.
4. Нулевой провод идет прямо от распределительной коробки к лампе.

В этой схеме димминирование проводится при помощи обычного 2-х контактного регулятора на переменном резисторе.

Проходная схема

В этой схеме можно использовать сразу 2 регулятора. Подобное подключение можно осуществить только при прокладке электропроводки. Уже проложенная простая цепь, с одним выключателем, не подойдет. Также понадобится приобрести 2 трех контактных устройства регулировки. Цепь следующая:

1. В распределительной коробке необходимо найти провод фазы.
2. Этот провод подается на вводную клемму диммера, отмеченную значком в виде волны и поперечной стрелочки.
3. С клеммы «L» диммера проводится провод на ту же клемму, только на втором регуляторе.
4. Такая же перемычка подается с клеммы «1» на тот же контакт второго устройства.
5. С контакта второго диммера в виде волны и поперечной стрелочки, подается выход фазного провода на лампу.
6. Из распределительной коробки, нулевой провод проводится прямо на источник освещения.

Теперь регулировать накал ламп можно из двух точек комнаты. Также можно включать и выключать лампу.

Для подключения любого регулятора очень важно использовать провод фазы. Для этого цепь подключения освещения должна быть собрана правильно, то есть фаза должна идти обязательно через выключатель. Подобная цепь позволит безопасно осуществлять монтаж диммера и замену ламп. При подключении сенсорных моделей нужно учитывать необходимость ввода нулевого провода. Особенно это касается устройств с удаленным управлением. Для таких приборов необходимо сначала подготовить проводку, или полностью сменить принципиальную схему освещения.

Существуют отдельные модели устройств для диммиромания светодиодных лент и ламп, работающих через «драйвер». Схема подключения таких диммеров отличается. Важно учитывать следующее:

1. Если светодиодная лента работает от блока питания с постоянным током, диммер должен быть обязательно подключен в цепь, между лентой и блоком.
2. Если LED-лампа работает от «драйвера», то регулятор подключается перед этим устройством.

В остальном, приведенные схемы подключения диммера, могут использоваться для светодиодного освещения. Главное выбрать подходящую модель регулятора. Запрещено подключать к светодиодной ленте или нескольким лампам диммер от гирлянд. Подобные приборы рассчитаны на определенное количество светодиодов. Без предварительного расчета, цепь может подвергнуться короткому замыканию.

Также стоит учитывать маркировку. Часто информацию о подходящих регуляторах и их мощности, можно найти на упаковке или корпусе «драйвера».

Выбор

Нельзя просто так приобрести регулирующее устройство и подключить его в цепь. При выборе необходимо учесть следующее:

1. Простые поворотные устройства склонны к сильному перегреву. Если требуется установить регулятор в цепь с люстрой, то нужно высчитать общую нагрузку. Например, если в люстре 5 ламп по 100 ватт каждая, то параметр диммера должен быть не менее 550 ватт. Иначе прибор просто перегреется и выйдет из строя.
2. Обычное устройство не подойдет для цепи с люминисцентными лампами. Потребуется приобрести прибор, который оснащен дополнительным пусковым устройством.
3. Лучше не использовать регуляторы поворотного типа, оснащенные подсветкой. Цепь подобного прибора оснащается дополнительным светодиодом с резистором. Резистор дополнительно увеличивает величину сопротивления. Также многие модели используют последовательную схему включения светодиода в общую цепь. Выход из строя подсветки, приведет к полному отказу устройства. А дополнительное сопротивление во время работы, увеличит нагрузку и нагрев контактов.

Любой тип регулятора запрещается устанавливать в местах с повышенным температурным воздействием. Внешняя температурная нагрузка сильно снижает срок эксплуатации устройства.

Далее будут описаны самые популярные диммеры всех типов.

Модели

При выборе диммера необходимо учитывать качество прибора. Далее приведены наиболее востребованные модели.

«Schneider Electric SEDNA SDN2200521»

Устройство от Французских производителей. Выпускается с параметрами мощности от 60 до 500 ватт. Прибор относится к типу поворотно-нажимных регуляторов. Имеет тонкую и плавную регулировку, без проскоков. Главной особенностью является отсутствие нагрева во время работы. Это достигнуто за счет использования контактов с низким количеством меди.

• Высокое качество сборки;
• Температурная устойчивость;
• Наличие 4 контактов для подключения.

Прибор этой модели отлично подходит для установки на кухнях, в детских комнатах и спальнях.

«Legrand Valena 774174»

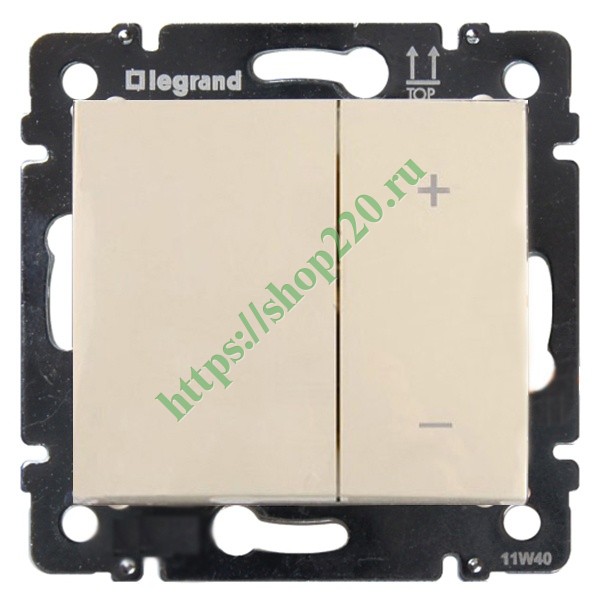

Устройство кнопочного типа с уровнем защиты класса IP 20. Производится в парном корпусе вместе с выключателем. Имеет отличное и удобное контактное соединение при помощи болтов. Это позволяет осуществить наилучший контакт с проводкой, без последующего ослабления и нагревания. Кнопка регулировки позволяет плавно регулировать уровень освещенности.

• Средняя цена;
• Долговечность;
• Легкий и качественный монтаж.

Это устройство может использоваться в качестве проходного регулятора для цепей с несколькими подобными приборами.

«BingoElec M1-D101B»

Диммер сенсорной модели. Обладает современным стильным внешним дизайном. Производится с параметрами мощности до 700 ватт. Экран устройства из стекла. Позволяет делать плавную регулировку параметров освещенности. Есть функция памяти, встроенный температурный датчик и выпрямитель напряжения. Устройство простого типа, без подключения к сети Wi-Fi и системе «Умный дом».

• приемлемая цена;
• стильный внешний вид;
• высокое качество сборки.

Несмотря на сложность конструкции, это устройство очень легко подключать и устанавливать. Данная модель может использоваться для регулировки освещения ламп накаливания, светодиодных лент и LED-ламп. Главное придерживаться схемы подключения при монтаже.

Заключение

Статья полностью раскрыла тему подключения диммеров в цепь бытовой электрической сети. Выполняя правильное подключение, можно заметно облегчить использование домашних светильников и настольных ламп. Также диммеры намного увеличивают срок службы осветительных приборов.
