Подключение люстры с пультом управления и обзор возможных неприятностей

Развитие технологий обусловило применение в бытовых помещениях, квартирах и частных домах современного оборудования систем освещения. Все чаще становится модным и практичным использование светодиодных люстр с дистанционным управлением. В оснащении такого рода освещения сильно нуждаются стадионы, залы для проведения концертов и другие помещения и территории с большими размерами и потолками, где нужно управлять светом удаленно. Установка светодиодной люстры позволяет включать или выключать свет, находясь в кровати, после чего не потребуется ходить в темноте. Но, как и вся техника, иногда такое оборудование требует ремонта.

Устройство и схема подключения

При возникновении неисправностей с такими источниками освещения необходимо не только уметь их ремонтировать, но и для начала выявлять. Схема люстры для подключения и ее устройство – это то, что требуется знать для успешного выявления поломки. Внутри этого электрооборудования может быть множество шнуров и деталей, смотря на которые не каждый электрик возьмется за ее ремонт.

Люстра с пультом управления

Существует три вида люстр, управляющихся с помощью пульта дистанционного управления, которые бывают со следующими видами лампочек:

• галогеновые лампы;
• лампы накаливания;
• светодиодные лампы.

Помимо вышеперечисленных типов существуют осветительные приборы с ПДУ комбинированного типа. В этих приборах для освещения находится самая сложная конструкция, сочетающая галогенные и светодиодные лампы. Включение таких осветительных приборов может быть выполнено отдельными элементами или полностью всеми группами для освещения.

Существует множество видов и моделей радиоуправляемых источников света, но их начинка, в большинстве случаев, собрана из однообразных модулей, к которым относятся следующие:

• блок управления светильником (контроллер, к которому прилагается ПДУ);
• блок, состоящий из галогенных ламп;
• блок, состоящий из светодиодных ламп.

Разновидности светодиодных и галогенных ламп

Чтобы не допускать ошибок, выполняя ремонт люстры с пультом управления своими руками, необходимо узнать подробное предназначение каждого блока отдельно друг от друга.

Блок контроллера для люстры

Контроллер выполняет роль дистанционного выключателя. Управляется он пультом или же выключателем, расположенным на стене. В электротехнической науке блок контроллера получил название «свитч» (переключатель). Данное устройство отвечает за надежную работу и правильное функционирование всех элементов и режимов люстры.

Для таких светильников обычно используют радиоуправляемые блоки Wireless Switch, которые бывают различных типов и параметров. Наиболее часто встречаются контроллеры Y-2E и Y-7E. Рассмотрим параметры контроллера с маркировкой Y-7E:

• питающее напряжение составляет от 200 до 240 В;
• каналы для выхода – 3 шт.;
• мощность одного канала – не более 1 кВт при использовании галогеновых ламп и ламп накаливания;
• мощность одного канала – не более 0,2 кВт, если применяются лампы энергосберегающие;
• ПДУ способен отдавать команды на расстоянии 8 метров.

Контроллер для люстры с ПДУ Схема подключения в люстре с ПДУ

На каждом контроллере, который выполняет дистанционное управление люстрой, имеется схема для подсоединения данного устройства. На этих управленческих схемах существуют стандартные маркировки. Буквой К обозначаются выключатели, через которые выполняется подача напряжения для питания контроллера. Данная схематическая инструкция предусматривает подсоединение Red wire (красного провода) на L – фазу, а Black wire (черного провода) на N – ноль. Количество проводов зависит от количества лампочек, которые разбиты по группам. Этот управляемый модуль имеет белую антенну, которая нужна для приема сигнала, и она никуда не подключается.

Кроме трехканальных радиоуправляемых блоков бывают одно-, двух- и четырехканальные контроллеры. Их тип позволяет подключать соответствующее количество групп.

Блок, в состав которого входят галогенные лампы

Данный блок состоит из электронного трансформатора, который является блоком питания галогенок, а также галогенных ламп. Трансформаторы применяются различных производителей и параметров. Это зависит от потребляемой мощности осветительного прибора. Он может быть на 105 Вт, 160 Вт т. д. Установка более мощных ламп, чем те, на которые рассчитан электронный трансформатор, повлечет за собой его выход из строя или же расплавление от температуры патронов.

Для запитывания трансформатора используются два провода – красный и коричневый. Из него также выходят два провода – белый и серый, к которым необходимо подсоединить галогенки. Количество электротрансформаторов будет совпадать с числом выходов на контроллере и группами используемых ламп.

Светодиодный блок

Такой блок устанавливается при наличии в осветительном приборе светодиодной группы ламп и подключается к одному из выводов контроллера при помощи драйвера. Если люстра китайская, в ней может быть установлен драйвер с непонятными характеристиками, которые не были указаны на корпусе. Обычно его подсоединение выполнено двумя входящими красными проводами (фаза и ноль), а также есть два выходных провода – черный присоединяется к «+» светодиодов, а белый на «-». Светодиоды в люстре подключаются последовательно, и при поломке одного из них перестанет функционировать вся цепочка.

Установить новые элементы в люстру со светодиодами достаточно просто. Для этого потребуется на место старого элемента в этот же разъем установить новый, соблюдая при этом его полярность.

Блок управления светодиодными лампами

При поломке светодиода можно воспользоваться вариантом решения проблемы, который является временным. Для этого требуется заменить его перемычкой из провода. Характеристики драйвера позволяют ему работать без недостающих светодиодов, однако такое его длительное использование приведет к значительному снижению срока службы остальных элементов.

Как подключить люстру с пультом?

Перед подключением люстры необходимо выполнить монтаж крепежной рейки к потолку. Теперь нужно снять питание с подведенного кабеля в потолке и найти фазный провод. Сверху в светильниках устанавливается блок управления освещением и клемма на три контакта, но в домах без заземления заземляющий контакт не используется.

Следующим действием подключаем фазный и нулевой провода питающего кабеля к соответствующим клеммам. Обычно провода контроллера уже подключены согласно прилагаемой схеме. После этого люстра фиксируется на планке, ставятся абажуры и вкручиваются лампочки. Теперь можно подать напряжение и проверить правильность подключения.

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

• У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
• Вышел из строя электронный переключатель для люстры.
• Невозможно включить осветительный прибор при помощи пульта.
• Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Электронный трансформатор для светодиодных ламп Схема подключения указана на самом электронном трансформаторе

1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

• Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
• Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Вид сверху люстры с пультом управления

Если нет возможности заменить необходимые детали, можно воспользоваться другим методом, но при этом люстра не будет управляться дистанционно. В этом случае сборка люстры с пультом будет выполняться с убиранием негодного приемника, а контроллер подключается к двухклавишному выключателю напрямую. Одна клавиша будет отвечать за смену установленных режимов, а вторая за переключение режимов подсветки.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

• При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
• Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
• При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Проверка работоспособности люстры с помощью мультиметра

Во избежание быстрого перегорания галогенок не стоит к ним прикасаться голыми руками.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

• Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
• При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
• Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Соединение проводов осветительного прибора с питающим кабелем

встречаются на отечественном рынке, производит фирма Garlen. Производитель осветительных приборов Гарлен пользуется большим спросом среди покупателей.

Digital Remote Control Switch AYK038S, некорректно работает

Это дистанционное управление светом.
Заказано с Китая.
Называется: Digital Remote Control Switch
Model: AYK038S
Проработало год и начало немного подглючивать,
Имеет 3 равнозначных канала управления светом.
Через год эксплуатации стало подглючивать: если сначала включать 2 любых канала то все норм, но если после это попробовать включить одновременно 3-й то он не включится, причем разницы в какой последовательности и какие именно каналы включать первыми нет.

Кондеры поменял, диоды проверил, эффекта нет. Релюшки звонятся одинаково.
Завтра транзисторы новые куплю поставлю, но звонятся в схеме они одинаково, так что скорее всего живые.

Может кто сталкивался с этой проблемой или схема есть?

На микрухе нет маркировки, моих знаний определить на глаз что это не хватает

фото девайса прилагаются
второе фото с отпаянным радиомодулем

20130711_172739.jpg 184.24 КБ Скачано: 2172 раз(а)
20130711_172832.jpg 139.08 КБ Скачано: 1690 раз(а)

xarl, Вы конечно же правы, надо включать мозги, какой бы просто схема на первый взгляд не казалась
Питание на схему приходит через дроссель на диодный мост со стороны подключения нуля и через резистор и большой синезеленый элемент(маркировка CBB21x 135J250v) очень похожий на конденсатор(мультиметр показывает 0,5 мкф), стоящий параллельно с резистором с другой стороны. Когда схема находится в дежурном режиме, напряжение на выходе моста 13в при включении одного канала(не важно какого) напряжение падает до 9в, 2-го до 6, при попытке включить 3-й канал опускается до 4,5в и судя по всему на 3-й просто не хватает. Никогда не видел такого блока питания для устройства если честно

Резистор целый
Подскажите плз, CBB21x 135J250v это конденсатор(гугл тихо матерится иероглифами при поиске, но по обрывкам английских фраз местами похоже что кондер)? Если да то какая должна быть емкость номинальная?

он единственный вроде, на что еще грешить можно.

20130712_105950.jpg 189.08 КБ Скачано: 1678 раз(а)

Remote control switch схема

После покупки сетевого жёсткого диска Seagate, я решил его вместе с роутером унести в коридор, потому как оба на столе занимают достаточно много места, да ещё и активно собирают пыль.

Идея родилась такая — сделать под потолком полку (в будущем, после ремонта, закрыть антресолью) на которой можно разместить роутер и жёсткий диск. Рядом закрепить розетку и контроллер беспроводного включения/выключения, чтобы любой член семьи мог с пульта, не вставая на лестницу, запустить или остановить жёсткий диск. Способ передачи данных — wi-fi.

Реализация.

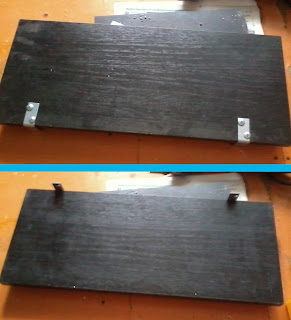

Сначала я из отрезка дсп и двух мебельных уголков сделал полку:

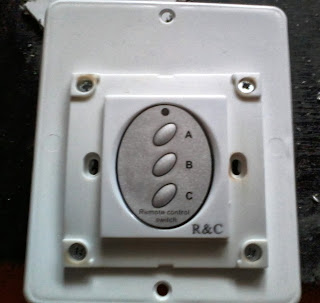

Затем сходил в магазин и купил контроллер R&C Digital Wireless remote Control Switch с пультом:

Контроллер рассчитан на 3 канала (500W на каждый), так что для запитки двух блоков питания хватит с головой. Помимо контроллера ещё приобрёл двойную внешнюю розетку и коробку для проводки.

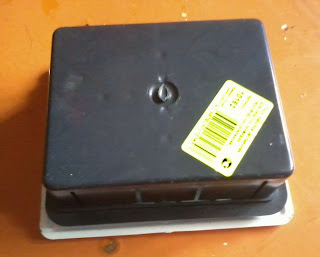

Контроллер по размерам оказался больше, чем подрозетник, поэтому я не стал выдалбливать под него отверстие в стене (моя коронка для перфоратора маловата), а так как этот участок стены я закрою полкой, то можно смело крепить всё на повернхости, так даже надёжнее.

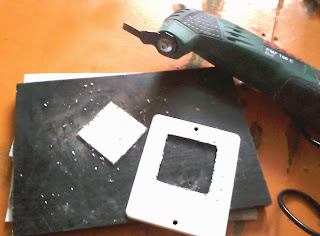

В распаячной коробке, точнее в её крышке, я вырезал четырёхугольник:

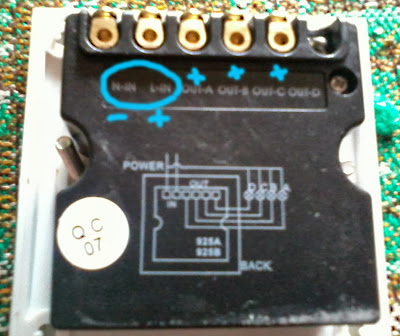

Схема подключения нарисована на упаковке и сзади контроллера:

То есть на вход подводятся фаза и нейтраль, на выходе — три параллельных фазы.

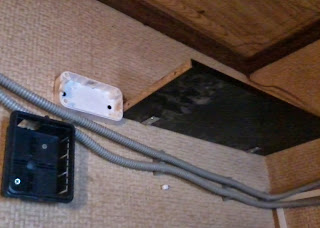

Первый этап монтажа:

Здесь у меня ещё внизу проходит новая проводка, ремонт впереди, поэтому стены можно смело портить :-). Я закрепил полку, коробку для контроллера и нижнюю часть розетки.

Затем из электрощитка (он у меня в квартире) с отдельного автомата (на всякий случай) запитал контроллер, а от контроллера запитал розетку, перемычки внутри которой пришлось убрать, так как в двойной розетке на каждое “рыло” приходится по одному каналу контроллера.

• канал А — сетевой жёсткий диск
• канал B — роутер
• канал C — в резерве

Справа от контроллера — неонка IEK в коробке на дин-рейке. Она загорается зелёным, когда включен жёсткий диск и служит индикатором. Я не стал её подключать внутрь розетки, а пустил в тройник вместе с жёстким диском.

Обратите внимание. На предыдущей фото видно, что стена за роутером фольгирована. Это отражатель. После наклеивания фольги приём сигнала на мобильных устройствах улучшился на одно деление. Отдача wi-fi с роутера — 150м/бит.

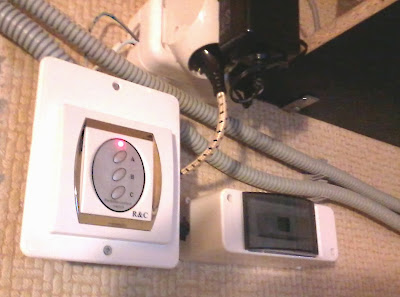

И конечно пульт на видном и доступном месте, чтобы любой член семьи мог включить жёсткий диск и посмотреть кино/мультфильмы/фотографии и т.д. через DLNA:

In this project, let’s build a simple Remote controlled switch for appliance controlling. If you know basic concepts of electronics, this circuit is pretty easy to build and test. The core of this circuit are two IC’s – which are infra red sensor IC’s – TSOP 1738. A couple of transistors and associated components complete the circuit – which is affordable for any hobbyist/student.

Description.

Here is a versatile remote controlled switch that can ON or OFF any appliance connected to it using a TV remote.

IR remote sensor IC TSOP 1738 is used for receiving the signal. Normally when no signal is falling on IC3 the output of it will be high. This makes Q1 OFF.When a signal of 38 KHz from the TV remote falls on the IC3 its output goes low.This makes Q1 conduct and a negative pulse is obtained at pin 2 of IC 1 NE 555. Due to this IC1 wired as a monostable multivibrator produces a 4 Sec long high signal at its out put.This high out put is the clock for IC 2 which is wired as a Flipflop and of , its two outputs pin 3
goes low and pin 2 goes high. The high output at pin 2 is amplified to drive the relay. For the next signal the outputs of IC2 toggles state. Result, we get a relay toggling on each press on the remote. Any appliance connected to this circuit can be switched ON or OFF.

Remote Controlled Switch Circuit Diagram with Parts List .

Remote Controlled Switch Circuit Diagram

Notes:

* Before wiring the circuit make sure that the carrier frequency of the TV remote you have is 38 kHz.For that wire the sensor part only ,point your remote to the TSOP1738 and press any switch.If out put of TSOP1738 goes low then OK, your remote is of 38Khz type.Nothing to worry almost all TV remote are of this type.

* You can use any switch of the remote because for any switch the code only changes, the carrier frequency remains same.We need this carrier frequency only.

* Assemble the circuit on a good quality PCB or common board.

* The appliance can be connected through NO or NC and C contacts of the relay .
* Use a regulated 6V power supply for the circuit.

We have many other Remote Control Circuits that you may like to read, Take a look:

Автор: admin Vladimir | Опубликовано 12-02-2018

Всем доброго времени суток. Сегодня займёмся ремонтом. На повестке дня, ремонт люстры с пультом управления.

Не так давно один знакомый попросил меня посмотреть люстру. Дело в том, что она перестала реагировать на пульт управления и только изредка могла включаться при помощи обычного выключателя. Не откладывая в долгий ящик, я решил разобраться в сути данной проблемы. Кстати люстра не такая старая, ей всего 2 года. И что самое поразительное, на шильдике который был наклей на корпусе, как раз было указано «срок службы 2 года»:

Прежде чем начать ремонт, давайте разберёмся, из каких основных узлов состоит люстра.

Устройство люстры с пультом управления

Люстры подобного класса могут иметь несколько разновидностей: они могут быть с галогеновыми лампами или с лампами накаливания, светодиодными или комбинированные. В моём случае люстра комбинированная, состоит из галогеновых ламп и светодиодной подсветки:

Вот в таком виде, мне знакомый принёс осветительный прибор. Как известно люстры внешне могут сильно отличаться, но внутренности у них практически одинаковые. Давайте посмотрим, из чего состоит данный экземпляр:

• Три 12 вольтовых блока для питания галогеновых ламп
• Один блок для питания светодиодной подсветки
• Ну и сам блок радиоуправления

Подробно расписывать каждый блок в данной статье я не буду, остановлюсь только на блоке контроллера радиоуправления.

Блок радиоуправления с пультом для люстры

Для управления китайской люстры используется блок радиоуправления Wireless switch Y-B7. Это полный аналог широко распространённого контроллера люстры Wireless Switch Y-7E. Это трехканальный контроллер с максимальной мощностью каждого канала 1000 Вт. Схема подключения блока радиоуправления размещена на крышке:

Для управления используется пульт с четырьмя большими кнопками. Сам пульт питается от малогабаритной 12 вольтовой батарейки:

Итак, давайте ближе к делу, откроем крышку блока радиоуправления и посмотрим, что у нас вышло из строя.

Ремонт люстры с пультом управления своими руками

В корпусе под крышкой расположена плата, на которой находится три мощных 10 амперных электромагнитных реле:

Каждое электромагнитное реле управляется при помощи биполярного транзистора S9014 (смотри схему Wireless Switch Y-7E ниже):

Отдельной платой располагается блок радиоприемника. На плате расположен подстрочник, при помощи которого можно более точно настроить приемный тракт к пульту управления:

А отпаяв плату радиоприемника, я обнаружил сам дешифратор HS108P-J, на котором построен весь блок радиоприема:

Чтобы точно определить неисправность, давайте обратимся к принципиальной схеме wireless switch y 7e 1000w 3.

Wireless Switch Y-7E 1000Wx3 схема блока радиоуправления

На плате контроллера расположено не такое большое количество радиодеталей, поэтому я решил срисовать схему:

Сама схема состоит из 3 основных узлов: блок питания, модуль радиоканала и модуль коммутации. Блок питания, на выходе должен выдавать два напряжения: 5 вольт и 14 вольт. Напряжение 5 вольт обеспечивает стабилизатор напряжения 7805. Питание в 14 вольт построено на параметрическом источнике, состоящем из четырёх стабилитронов включённых параллельно через гасящий резистор. Весь модуль запитан через гасящий конденсатор C7 ёмкостью 1,3 микрофарада, который является самым слабым звеном в данном устройстве. Этот китайский плёночный конденсатор не рассчитан на долгое использование:

Чтобы найти неисправность блока радиоуправления, нужно воспользоваться мультиметром. Сразу замерить напряжение после диодного моста, которое должно находиться в пределах 14 вольт. Так как сразу с диодного моста запитано три электромагнитных реле, которые находятся в отключенном состоянии, то напряжение в этой точке может находиться в пределах нормы. Но стоит на пульте нажать любую кнопку, нагрузка возрастёт, и напряжение сразу провалиться ниже 10 вольт. Из-за низкого напряжения нормально не может функционировать радио модуль, а также дешифратор. Всему виной оказался конденсатор C7, ёмкость которого должна быть 1,3 микрофарада.

Чтобы удостовериться в этом, я отпаял конденсатор C7 и произвел замер его параметров при помощи цифрового измерителя ёмкости XC6013L. Вот результаты измерения. Как видите, данный конденсатор потерял свою ёмкость. И она составляет чуть больше 0,3 микрофарада:

Этой ёмкости явно недостаточно для нормального функционирования блока радиоуправления Wireless Switch Y-7E.

Чтобы не испытывать судьбу с китайскими радио компонентами, неисправный конденсатор я решил заменить советским бэушным. Подобрал более-менее похожий по ёмкости и по размерам:

Как видите ёмкость нового конденсатора слегка меньше той, которая должна быть, но на работоспособности люстры это никак не сказалось, она чётко работала и напряжение после диодного моста не опускалась ниже 10-12 вольт.

Осталось впаять новый конденсатор на своё законное место. Несмотря на то, что его размеры слегка больше родного, он неплохо уместился:

Подводя итоги можно констатировать тот факт, что люстра заработала, как и прежде. В этом можно убедиться, нажав кнопку «D», при этом включаться все 3 канала, что будет соответствовать максимальной нагрузки на блок питания. Если при этом напряжение после диодного моста не просядет ниже 10-12 вольт, значит, наш ремонт удался. Осталось плату блока радиоуправления поместить в корпус, и подключить согласно схеме расположенной на крышке.

Я надеюсь что схема Wireless Switch Y-7E 1000Wx3 многим поможет в ремонте люстры своими руками. Если же у вас отремонтировать не получается, не отчаивайтесь, в продаже можно купить готовый набор блока радиоуправления с пультом для люстры. Это будет гораздо дешевле, чем покупать новую люстру целиком. На этом буду завершать. Всем пока.
