ПРИМЕНЕНИЕ УСТРОЙСТВА

Таймер электронный с жидкокристаллическим дисплеем и одним переключающимся контактом предназначен для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени в течение недели и управления различными технологическими процессами. Недельный одноканальный таймер THC15A применяется в бытовых и промышленных электроустановках для автоматического включения и отключения электропитания оборудования в установленное пользователем время и для
отсчета интервалов времени. Должен устанавливаться в распределительных щитах со степенью защиты.
Монтаж таймера производится на 35мм монтажную DIN-рейку.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Номинальное рабочее напряжение, В ~230
• Диапазон рабочего напряжения, В 180 — 264
• Номинальная частота тока сети, Гц 50
• Число программ управления вкл/откл 8
• Минимальный интервал установки времени работы программы, мин 1-168 час
• Погрешность отсчета временных интервалов, не более, с/сутки 2
• Максимальный ток нагрузки, А
• при cos ф = 1 — 16
• при cos ф = 0,5 — 8
• Потребляемая мощность, не более, Вт 5
• Время сохранения установленной программы при отключении напряжения питания, не менее, ч 150
• Диапазон рабочих температур, °С — 10 — +40
• Механический срок службы, цикл – 1х106
• Электрический срок службы, цикл – 1х105
• Масса, кг 0,15

ГАБАРИТНЫЕ РАЗМЕРЫ



УСТРОЙСТВО И РАБОТА ТАЙМЕРА

Таймер THC15A состоит из следующих узлов:

• блок питания
• микропроцессор
• ЖК-дисплей
• кнопки программирования
• реле с переключающимися контакторами

Микропроцессор таймера обеспечивает выполнение 8-ми циклов программ управления временем включения и отключения нагрузки. Программирование таймера осуществляется кнопками, расположенными на лицевой панели. Жидкокристаллический дисплей таймера имеет два режима индикации: текущего времени и программирования (включается кнопкой P). Индикатор ON на лицевой панели включается при срабатывании реле.

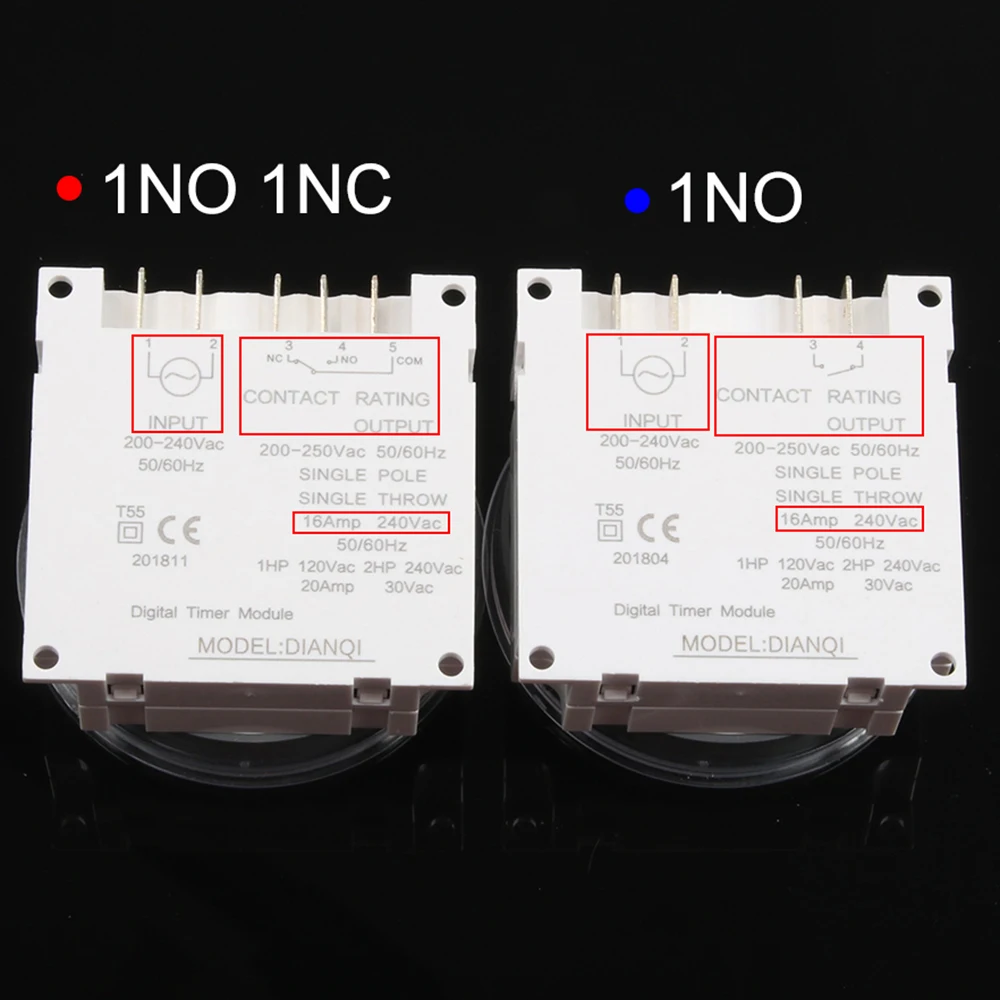

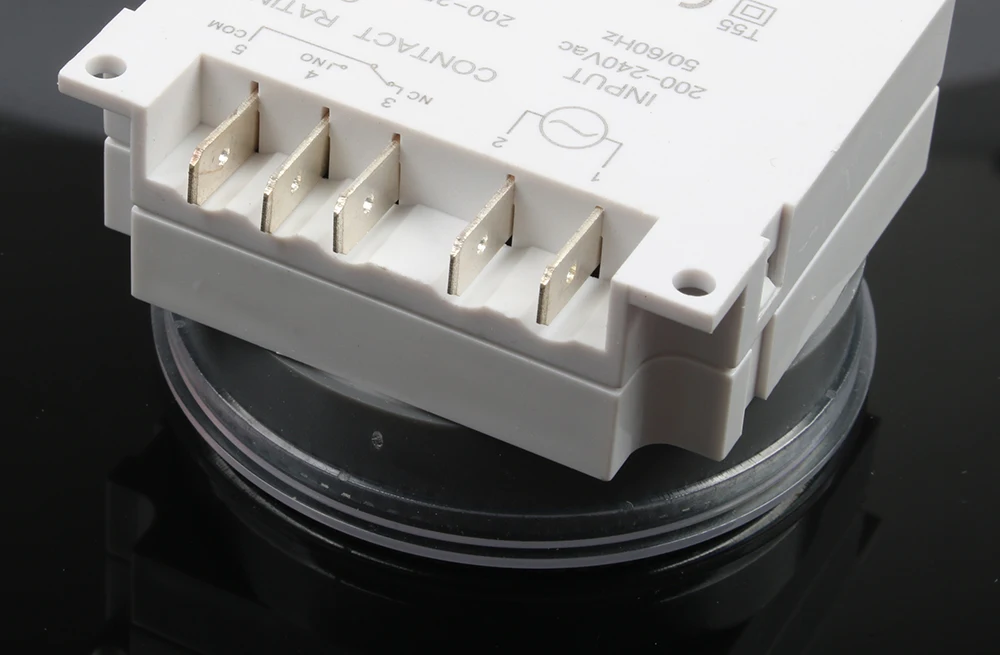

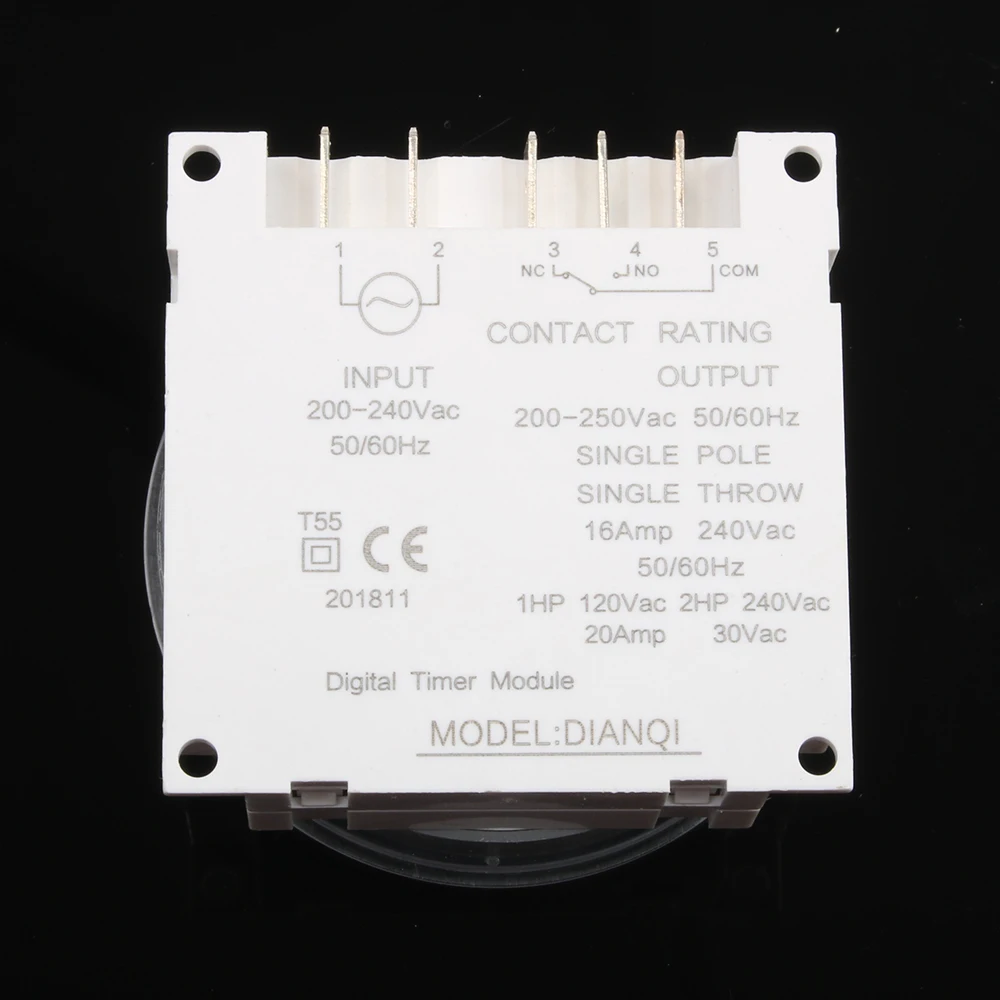

Напряжение питания подается на зажимы 1 и 2. Нагрузка подключается к зажимам 4 (общий), 5 (замыкающий контакт),
3 (размыкающий контакт).

ПРОГРАММИРОВАНИЕ И НАСТРОЙКА ТАЙМЕРА

Подключите таймер к источнику питания. Нажмите кнопку RESET. В течение первых 8-ми секунд происходит опрос состояния таймера (на жидкокристаллическом дисплее высвечиваются все имеющиеся на нем символы), затем включается отсчет времени.
Исходное состояние отсчета времени предусматривает 24-часовую шкалу.

Для переключения на 12-часовую шкалу кнопку держите нажатой 5 секунд (на индикаторе появится надпись АМ или РМ, для возврата в 24-часовую шкалу кнопку держите нажатой 5 секунд. Установите текущую дату и время. Для этого при нажатой кнопке : кнопкой D+ (день) установите текущий день недели (MO — понедельник, TU — вторник, WE — среда, TH — четверг, FR — пятница, SA — суббота, SU — воскресенье); кнопкой H+ (часы) установить текущее время в часах; кнопкой М+ (минуты) установить текущее время в минутах.
Установку программы работы таймера произведите согласно следующей таблице:

Шаг	Нажать кнопку	Выполняемая функция	Индикация
1	«P»	Установка 1-го цикла включения	«1» «On»
2*	«D+»	Установка дней недели	Символы дней недели
3	«H+»/»M+»	Установка часов в минутах	Время в цифрах
4	«P»	Установка 1-го цикла отключения	«1» «On»
5	«D+»	Установка дней недели	Символы дней недели
6	«H+»/»M+»	Установка часов в минутах	Время в цифрах
7	Повториить шаги 2-6	Установка со 2-го по 8-ой циклы включения/выключения	Соответствует шагу
8**	««	Программирование окончено	Текущее время в цифрах

* возможно 10 вариантов: любой день недели, семь дней недели, пять рабочих дней недели с понедельника по пятницу, выходные дни суббота и воскресенье.
** нажатием кнопки можно завершить любое количество циклов.
В случае необходимости отмены ранее запрограммированного цикла включения или отключения, необходимо нажатием кнопки выбрать этот цикл и нажать кнопку MANUAL. При этом на индикаторе время будет изображено прочерками.
Повторно включить установленную программу можно нажатием кнопки MANUAL. При этом на индикаторе будет отображено время выполнения данной операции.

Повторное включение установленной программы работы таймера можно осуществить кнопкой MANUAL:
— при исходном (выключенном) состоянии контактов реле (индикация надписи AUTO OFF);
— при включенном (инверсном) состоянии контактов реле (индикация надписи ON AUTO).

При необходимости, отключить программу работы таймера и установить требуемое состояние
контактов вручную, можно кнопкой MANUAL:
— исходное (выключенное) состояние контактов реле (индикация надписи OFF);
— включенное ( инверсное) состояние контактов реле (индикация надписи ON).

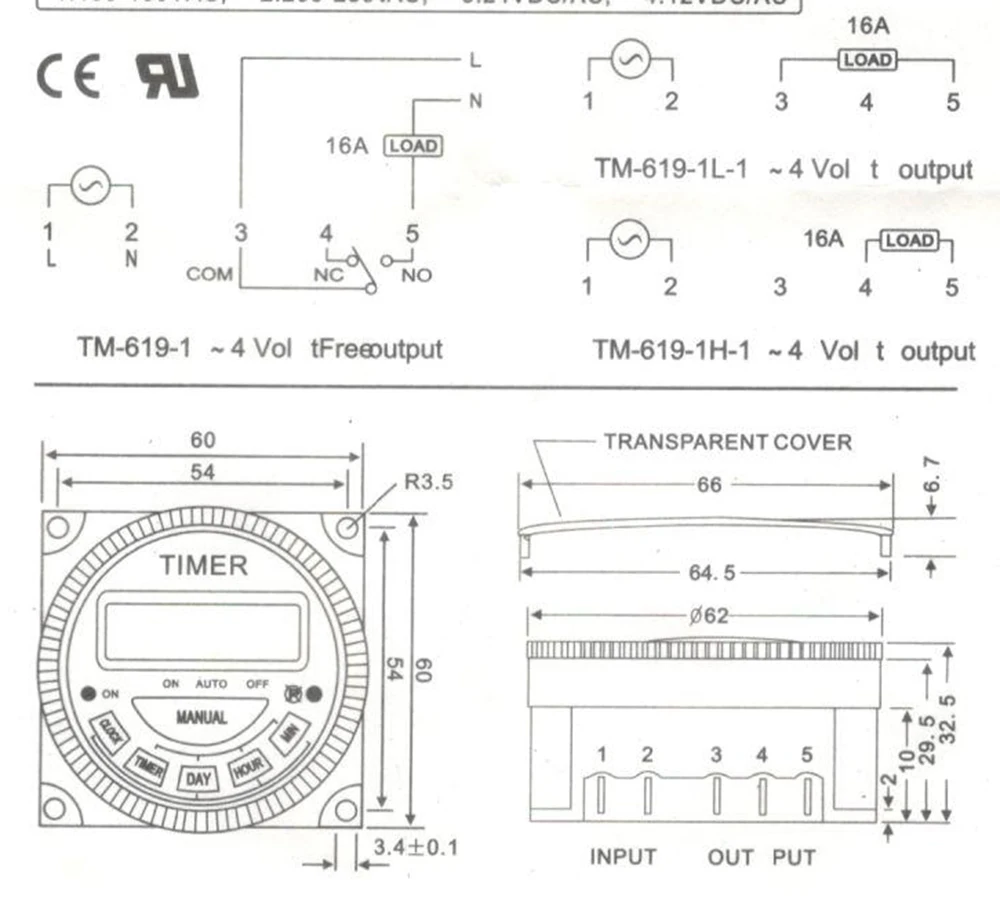

Схема подключения



Рекомендуемые товары

Существует несколько вариантов таймеров с питанием от 12/24/110/220 вольт. В данной статье рассматривается модель с сетевым питанием 220В.

Обзор электронного таймера Cn101A. Внешний вид, внутреннее устройство, подключение, настройка и программирование, особенности. Таймер Cn101A, или как его еще называют — недельный таймер, можно использовать для автоматизации и дома и на даче, в гараже и в мастерской. Автоматизация полива, включения освещения, обогрева и т.д. Возможности ограничены лишь фантазией.

• Часы реального времени для управления включением и выключением нагрузки в конкретное время суток;
• Внутренний резервный источник питания — не страшны кратковременные перебои с электроснабжением;
• Управление нагрузкой через реле — гальваническая развязка нагрузки и таймера; возможность подключать как сетевую, так и низковольтную нагрузку;
• Программирование до 17 пар событий (включение/выключение), с указанием для каждого — дня недели или серии из предустановленных дней и времени;
• Независимость каждого события от других, т.е. можно запрограммировать одно событие только на включение, например в понедельник в 7 утра, а второе только на выключение, например в пятницу в 8 вечера.

Благодаря возможности выбора не только конкретного дня, но и множества предустановленных списков дней (только будни, выходные, через день и т.д. — рассмотрено ниже), количество событий можно многократно увеличить, так как одна запись может охватывать события всей недели сразу или нескольких определённых дней. События работают как триггеры, переключающие текущее состояние, благодаря чему их можно накладывать друг на друга, получая очень большую гибкость в управлении нагрузкой.

Минимальный интервал срабатывания реле — 1 минута. Максимальный — сутки минус 1 минута. При установке времени включения и выключения в одно значение, таймер не сработает. Подробнее программирование будет рассмотрено ниже.

Таймер имеет 4 вывода. Схема подключения нарисована на задней стороне корпуса. На одну пару контактов, обозначенную как «Power«, подаётся сетевое напряжение 220в, в другую «в разрыв» подключается нагрузка. По умолчанию, или в обесточенном положении, контакты реле разомкнуты.

Внутреннее устройство

Итак, разберём и посмотрим что же из себя представляет электронный программируемый таймер Cn101A:

Посмотреть текущие цены на таймер Cn101A

По фотографиям видно, что физически таймер разделён на два функциональных блока, выполненных каждый на своей печатной плате. На одной находится жидкокристаллический экран и контактные площадки для матрицы прорезиненных кнопок. Под ЖК экраном расположена микросхема-капля микроконтроллера управляющей логики. На второй плате расположены элементы коммутации (реле, клеммы, ключи) и простейший блок сетевого питания на гасящем конденсаторе.

Резервное питание таймера выполнено в виде литиевого аккумулятора — таблетки. Предусмотрена простейшая схема его подзарядки при наличии сетевого питания (практика показала, что полностью разряженный, после примерно суток работы от сети, таймер работал автономно еще примерно неделю и не разрядился).

Однако следует заметить, что при отсутствии сетевого напряжения, силовая часть прибора будет обесточена и реле управления нагрузкой, как и сама нагрузка, будет выключено. Благодаря наличию резервного питания, таймер лишь какое-то время будет сохранять свои настройки (время и запрограммированные события). Так же в этом режиме остаётся включённым экран и возможность управления таймером.

Контактная группа встроенного реле имеет нормально-разомкнутое состояние, то есть нагрузка по умолчанию отключена. Если, в соответствии с программой, на момент появления напряжения в сети нагрузка должна быть включена, реле её включит. При пропадании сетевого напряжения, соответственно, снова отключит.

Область применения таймера Cn101A

Возможности применения таймера очень широки и ограничены лишь Вашей фантазией и общим количеством поддерживаемых интервалов. Например, на его основе можно сделать эмуляцию присутствия в доме, когда в заданные интервалы времени будут включаться и выключаться источники освещения или звуков, эмитируя наличие хозяев в доме. Можно использовать таймер в качестве управления освещением или поливом в теплице или на участке, промывом фильтров водоочистки, управлением вентиляцией и множеством других вариантов подключаемой нагрузки. То есть можно автоматизировать множество циклических процессов, требующих периодических действий в заданное время.

Инструкция. Настройка. Установка времени и интервалов срабатывания таймера Cn101A.

Все настройки осуществляются с помощью пяти основных и трёх вспомогательных кнопок.

• «P» (Program) — кнопка перехода в режим программирования времени событий;
• «D+» (Day+) — кнопка увеличения показаний дня недели;
• «H+» (Hour+) — кнопка увеличения показаний часов;
• «M+» (Minutes+) — кнопка увеличения показаний минут;
• «Циферблат» — кнопка перехода в режим настройки текущего времени или выхода из режима программирования. Показания времени для дня недели/часов/минут задаются при её удержании кнопками «D+» «H+» «M+«;
• «C/R» — кнопка сброса установок текущего события. Действует в режиме программирования событий; При длительном нажатии (около 8-10 сек) очищаются все программы, дата/время не сбрасывается;
• «c» — кнопка сброса прибора к заводским настройкам. При нажатии обнуляются все настройки;
• «Manual» — Ручное управление нагрузкой. Имеет 3 режима:
  • On — нагрузка включена;
  • Auto — в зависимости от установок событий таймера;
  • Off — нагрузка отключена.

Установка текущего времени

В первую очередь необходимо установить текущее время, включая день недели. Время устанавливается нажатием кнопки с изображением циферблата и, не отпуская её, кнопки «D+» для указания дня недели и кнопок «H+» и «M+» для установки часов и минут соответственно. Изменения идут только в сторону увеличения, что можно понять из названий кнопок. При любом изменении показаний часов или минут, показания секунд обнуляются.

Программирование событий

Следующим шагом указывают время, когда будет срабатывать встроенное реле и подавать или отключать питание на нагрузку. Для этого однократно нажимают кнопку «P«. Выбрать необходимое для редактирования событие включения или выключения можно последовательным нажатием кнопки «P«. Примерно через 20 секунд бездействия, если не будет нажата ни одна кнопка, таймер сам выйдет из режима программирования интервалов.

Принудительно выйти из режима редактирования установок можно нажатием кнопки с изображением циферблата. При этом в памяти прибора будут сохранены и вступят в силу все настройки, с учетом внесённых изменений. Если в новых настройках какой-либо интервал попадает на текущее время, состояние таймера соответствующим образом изменится. То есть, если в данный момент по какой-либо программе он должен быть включён, он включится. И наоборот.

Установка времени события

Входим в режим программирования, нажав кнопку «P». На экране появляются текущие настройки первого события, о чём свидетельствует цифра «1″ в начале. Сначала указываются настройки срабатывания таймера на включение (надпись «On» в левом нижнем углу экрана). По умолчанию все данные пусты, время не установлено («—:—«). При нажатии любой из кнопок «D+«/ «H+«/ «M+» таймер устанавливается по умолчанию на «все дни» и время «00:00».

Кнопками «H+» / «M+» последовательным перебором устанавливают, соответственно, часы от 00 до 24 и минуты от 0 до 59, в которые сработает настраиваемое событие.

Кнопкой установки «D+» выбирают необходимую комбинацию или конкретный день срабатывания таймера. Выбранные дни недели отображаются на экране в верхней строке. Возможные предустановленные варианты:

• каждый день;
• все дни, кроме воскресенья;
• только будни (с понедельника по пятницу;
• только выходные;
• понедельник — среда — пятница;
• вторник — четверг — суббота;
• понедельник — вторник — среда;
• четверг — пятница — суббота;
• один конкретный день недели, выбираемый последовательным нажатием кнопки «D+«, начиная с понедельника.

Повторное нажатие кнопки «P» в режиме программирования приведёт к переходу на установки времени отключения текущего таймера. Следующее нажатие — к установкам включения второго события, еще раз — установки его отключения и т.д. по кругу. Номер таймера отображаются в самом начале маленькими цифрами «1«..»17«, тип события «ON» или «OFF» — в нижнем левом углу экрана.

Нажатие снопки «C/R» в режиме программирования таймера, приведет к удалению настроек только текущего, отображаемого на экране события. Остальные настройки это не затрагивает. Длительное нажатие (8-10 сек) в любом режиме сбросит все настройки кроме даты/времени.

Настраивать сразу оба действия (включение и выключение) на каждую запись не обязательно. Счетчик хоть и представляет из себя реле с 17-ю парами программируемых по времени событий включения/выключения, каждое из итоговых 34-х событий независимо от других.

Например, можно указать только событие включения. Тогда, при наступлении указанного времени, нагрузка включится, но отключения уже не произойдёт. Или другой вариант — в первом интервале указываем включение с утра до вечера ежедневно (по будням/выходным/через день и т.д.). Во втором — отключение до обеда и включение после.

В итоге, установки таймера, наложившись друг на друга, будут представлять из себя ежедневное включение нагрузки с утра до вечера, с отключением в обеденное время. И всё это с помощью только двух программ из 17-ти!

То есть, каждая из 17-ти записей независима от других и поведение счетчика будет складываться из наложения всех запрограммированных событий друг на друга

Сброс всех настроек таймера Cn101A

При необходимости можно полностью обнулить все настройки, включая записи запрограммированных интервалов и установки времени. Делается это с помощью нажатия маленькой слегка утопленной в корпус кнопки «c«. При этом прибор вернётся к заводскому состоянию, с установками времени в 0:00 понедельника и отсутствующими событиями таймера

Ручное управление нагрузкой

В таймере Cn101A предусмотрено ручное управление с помощью кнопки Manual, расположенной в правом верхнем углу корпуса и имеет 3 режима:

• On — нагрузка включена;
• Auto — в зависимости от установок событий таймера;
• Off — нагрузка отключена.

Переключение между режимами осуществляется последовательным перебором «Выключено» — «Авто» — «Включено» и обратно. Состояние текущего режима отображается под цифрами текущего времени маленькими иконками включенной или выключенной лампочки и надписью «Auto». Текущее состояние нагрузки так же отображает красный индикатор слева вверху прибора. При включённой нагрузке, индикатор будет гореть.

И напоследок, небольшой видеообзор программирования таймера Cn101A:

Установка текущего времени

Нажимаем и удерживаем кнопку которая находится с левой стороны от кнопки reset, над ней изображен символ часы нажимаем.

Далее нажимаем на кнопку D+ выбираем текущий день недели, нажатием на кнопки Н+ плюс устанавливаем текущее время, M+ устанавливаем минут.

Программирование таймера

Кратковременно нажимаем на кнопку P на экране появится 1 on это время когда замкнуться контакты реле 3 и 4, то есть включится нагрузка, а контакты 3 и 5 разомкнутся кнопкой D+ выбираем день недели возможен выбор все дни недели, далее выбираем часы включения нагрузки кнопкой H+, кнопкой M+ выбираем минут по завершению настройки времени нажимаем кнопку P , на дисплее появится 1 of это время когда разомкнутся контакты реле, то есть выключится нагрузка кнопкой d + выбираем день, кнопкой h+ выбираем часы, кнопка m+ выбираем минуты. Аналогичным способом можно настроить до 20 программируемы временных диапазонов включения и выключения нагрузки.

Схема подключения

Сброс параметров реле

Нажатием любым острым предметом на кнопку reset — этим действием мы обновляем текущее время и настройки таймера.

Привет всем муськовчанам.
Этот обзор будет посвящен электронному таймеру СN101A, приобретенному на просторах AliExpress.
Данный таймер я покупал для автоматического управления поливом на даче. Таймер предназначен для включения, выключения по заданной программе электрооборудования с потребляемым током до 16 А, рабочим напряжением 220-240 В.

Таймер можно использовать для включения и отключения уличного или внутреннего освещения (управление светом), управления технологическими процессами, электронагревательными приборами, различными бытовыми приборами (аквариумы, ионизаторы и увлажнители воздуха,), сельхозтехникой (механизмами кормления и поения животных), управление производственными процессами, управление рекламными вывесками, информационными стендами (рекламные щиты и т.д.) и во многих других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление.
Технические характеристики.
Модель CN101А
Номинальное рабочее напряжение: AC 220-240 В, 50/60Hz
(Есть модификации на различные напряжения питания- 220В, 110В, 48В, 24В, 12В)
Максимальная нагрузка: 16 А при 220В
Встроенная батарея 1,2В 40мА
Количество каналов: 1
Минимальное время переключения: 1 минута
Диапазон времени: 1 минута -168 часов
Количество программ: 17
Рабочая температура: от – 10 °С до +40 °С
Влажность: 35-85% RH
Крепление: накладной
Габаритные размеры: 60х60х32
При необходимости можно приобрести отдельно коробку для монтажа.

В данном таймере есть возможность запрограммировать 17 различных программ автоматического включения и выключения нагрузки. Так как реле недельное – каждая программа будет работать с периодичностью в неделю. Для каждой программы мы задаем время включения и отключения. Также каждая программа привязывается к определенным дням недели. Возможен выбор не только отдельных дней недели, но и выбор из нескольких предустановленных значений:

1)отдельно каждый день
2) вся неделя
3)вся неделя кроме воскресенья
4)с понедельника по пятницу (рабочие дни).
5)суббота и воскресенье (выходные).
6)понедельник, среда, пятница
7)вторник, четверг, суббота
8)понедельник, вторник, среда
9) четверг, пятница, суббота

На ЖК дисплее отображена следующая информация.
текущее время
текущий режим работы — «auto»
в верхней части дисплея – день недели. Дни недели отображаются сокращенно: «MO» – понедельник, «TU» – вторник, «WE» – среда, «TH» – четверг, «FR» – пятница, «SA» – суббота, «SU» – воскресенье.
Кнопка «Manual» позволяет переключать между тремя различными состояниями:
включить основной режим таймера – авто. На дисплее отображается — auto. Таймер выполняет программы.
вручную замкнуть реле. При замкнутом реле загорается красный индикатор, и на дисплее горит светящаяся лампочка.
разомкнуть реле. На дисплее видно перечеркнутую лампочку и индикатор не горит

Вид внутри таймера CN101A

Схема подключения нагрузки 220В.

Перед началом настройки устройства сделаем сброс, для этого надо нажать на кнопку «С».
Сначала необходимо установить текущий день недели и время. Для этого надо нажать и удерживать кнопку с обозначением часов. Нажатием кнопки «D+» выбираем текущий день недели. Затем кнопками «H+» (часы) и«M+» (минуты) устанавливаем текущее время.

Для входа в режим программирования реле нажимаем кнопку «P». После её нажатия на экране появится надпись 1 ON. Она означает настройку время включения первой программы. Кнопкой «D+ настраиваем дни когда действует программа, а кнопками «H+» и «M+» время. Затем снова нажимаем снова на кнопку «P». После её нажатия на экране появится надпись 1OFF. Мы перешли в настройки выключения первой программы.
Аналогично настраиваем время отключения программы. При следующем нажатии на кнопку «P», мы увидим на дисплее надпись 2 ON. Так будет продолжатся до 17-й программы, а затем можно выйти из режима программирования. При необходимости настраиваем нужные программы. Для быстрого выхода из режима программирования нужно нажать на кнопку с часами. Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать программу и нажать на кнопку «C/R».
Нагляднее настройку и работу таймера можно посмотреть в видео www.youtube.com/watch?v=_MBL5zpd-Vo

Плюсами данного таймера CN101A являются: качество исполнения, хорошая функциональность, небольшие габариты, несвязанные с сетью контакты реле позволяющие коммутировать и слаботочную нагрузку, встроенный аккумулятор (сохранение настроек таймера при пропадании напряжения), простая настройка и низкая стоимость(350р). Этот таймер у меня уже больше полгода исправно работает на поливе растений на даче.
