ДДП-03 1200Вт, 10-420с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP33, TDM SQ0324-0018

Назначение

Для автоматического включения и отключения нагрузки в заданном интервале времени при появлении движущихся объектов в зоне обнаружения датчика и в зависимости от уровня освещенности в однофазных электрических сетях переменного тока напряжением 230В и частотой 50Гц.

Применение

Управление уличным и внутренним освещением, электроприборами, устройствами сигнализации и др.

Материалы

Корпус датчика выполнен из не поддерживающего горение пластика.

Конструкция

  • В ассортименте имеются датчики 9 типов установки: ДДС (настенные), ДДП (потолочные), ДДВ (встраиваемые в нишу), ДДУ (на внешний угол стены), ДДПр (на прожектор), ДДПт (в патрон Е27), ДДТ (встраиваемый вместо точечного светильника), ДДСк (скрытый), ДДР (в розетку).
  • Имеется возможность регулировки порога срабатывания датчика в зависимости от уровня освещенности от 5 Лк до уровня солнечного света.
  • Имеется возможность регулировки времени отключения датчика от нескольких секунд до нескольких минут.
  • В ассортименте имеются датчики с возможностью регулировки максимальной дальности обнаружения объектов от 2 метров до максимального значения каждого датчика.
  • Датчик ДДВ-03 имеет микрофон с порогом срабатывания 30-90 Дб.
  • Датчики типа ДДС, ДДУ и ДДПр имеют степень защиты IP44 и могут устанавливаться на улице.
  • Монтаж к поверхности осуществляется при помощи саморезов и дюбелей, входящих в комплектацию.
  • В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.
  • ДДВ-03 не предназначен для работы с люминесцентными лампами.

Преимущества

  • Автоматизируют процесс управления освещением.
  • Позволяют экономить электроэнергию.
  • Создают комфорт.
  • Минимальная коммутируемая нагрузка от 1 Вт, что позволяет использовать все датчики, кроме ДДВ-03, с маломощными светодиодными лампами и светильниками.
  • Датчики ДДТ-01 и ДДТ-02 встраиваются в подвесной потолок с диаметром установочного отверстия 65 мм и 40 мм соответственно.
  • Датчик ДДПт-01 не требует дополнительных электрических подключений, устанавливается в патрон Е27 и питается от него.
  • Датчик ДДСк-01 имеет выносной датчик компактного размера, что позволяет его скрыть под потолком, в стене или встроить в корпус светильника.
  • Датчик ДДС-05 имеет степень защиты IP65, превыщающую показатели всех остальных датчиков, что позволяет использовать его при любыъ погодных условиях на улице.
  • Датчик ДДУ-01 устанавливается на внешний угол стены и имеет угол обзора 2700.
  • Датчик ДДП-02 имеет внутри 3 инфракрасных датчика, что увеличивает его угол обзора и дальность обнаружение.
  • Датчик ДДП-04 имеет внутри 2 инфракрасных датчика, направленных в разные стороны, что дает преимущества при установке в коридорах и контроле объектов, движущихся с разных сторон.
  • Датчик ДДР-01 подключается в розетку 230 В, что позволяет подключать и регулировать любое однофазное электрооборудование при обнаружении движения.

Электрические схемы подключения

Источник

Описание товара

  • Описание товара
  • Наши преимущества
  • Отзывы

Описание

Назначение

Для автоматического включения и отключения нагрузки в заданном интервале времени при появлении движущихся объектов в зоне обнаружения датчика и в зависимости от уровня освещенности в однофазных электрических сетях переменного тока напряжением 230В и частотой 50Гц.

Применение

Управление уличным и внутренним освещением, электроприборами, устройствами сигнализации и др.

Материалы

Корпус датчика выполнен из не поддерживающего горение пластика.

Конструкция

  • Имеется возможность регулировки порога срабатывания датчика в зависимости от уровня освещенности.
  • Имеется возможность регулировки времени отключения датчика от нескольких секунд до нескольких минут.
  • В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.

Преимущества

  • Автоматизируют процесс управления освещением.
  • Позволяют экономить электроэнергию.
  • Создают комфорт.
  • Минимальная коммутируемая нагрузка от 1 Вт, что позволяет использовать датчик с маломощными светодиодными лампами и светильниками.

Технические характеристики:

  • Способы установки: потолочный.
  • Номинальное напряжение: 230 В.
  • Номинальная частота: 50 Гц.
  • Максимальная мощность нагрузки: 1200 Вт.
  • Порог срабатывания в зависимости от уровня освещенности: от 3 лк до дневного света (регулируется).
  • Время отключения: 10 сек – 15 мин (регулируется).
  • Максимальная дальность обнаружения объекта: 6 м (при t <24 0C).
  • Угол обзора: 120 (сбоку) + 360 (сверху).
  • Скорость движения объекта: 0,6–1,5 м/с.
  • Собственная потребляемая мощность (в режиме работы/в режиме ожидания): 0,45/0,1 Вт.
  • Степень защиты: IP20.
  • Цвет: белый.
  • Диапазон рабочих температур: от -20 до +45 0С.
  • Минимальная мощность подключаемой нагрузки: от 1 Вт.
  • Исполнительный элемент: электромеханическое реле.
  • Габаритные размеры: 88х88х43 мм.

Техническая информация

  • Бренд

  • Страна производства

  • Размещение

  • Степень защиты IP

  • Задержка времени выключения, с

  • Диапазон обнаружения, град

  • Диапазон освещенности срабатывания, Люкс

  • Дальность действия, м

  • Мощность, Вт

  • Артикул производителя

    SQ0324-0018

  • Модель

    ДДП-03

  • Вес в упаковке

    108 г

  • Габариты упаковки

    1 x 33 x 38 см

Нужно более подробное описание

Доставка по всей россии

Собственная, развивающаяся сеть супермаркетов «Порядок» и точки самовывоза, сотрудничество с лучшими транспортными компаниями, контроль времени комплектации заказов — всё это позволяет нам доставлять товары в любую точку России в сжатые сроки!

Надежность

Вам больше не нужно помнить пароли — доступ в личный кабинет осуществляется по уникальному SMS-коду. Никто не сможет узнать Ваши личные данные или воспользоваться бонусами.

Бонус в порядке

Карта лояльности сети «Порядок» — скидки для постоянных покупателей, а также призы за отзывы о товарах. Получайте скидки на товары в интернет-магазине и розничной сети «Порядок»!

Наши цены ниже!

В интернет-магазине «Порядок» цены значительно ниже, чем в розничных магазинах. Кроме того, зарегистрированные пользователи регулярно получают скидочные купоны и специальные предложения.

Как получить бонусы за отзывы?

Достоинства: Работает достаточно корректно, выглядит эстетично, прост в установке.

Комментарий: Поставил для автоматического включения подсветки шкафа, чтобы было светло выходить в коридор. Немного запаздывает, но со своей функцией справляется.

1 от пользователя

00

Николай Кабарухин

10.11.2022

Опыт использования: Только купил

Достоинства: Мал золотник, да дорог!

Недостатки: Нет

Комментарий: Приобрёл датчик, как и всё вообщем-то, в магазине ПОРЯДОК. Остался очень доволен, красиво и компактно выглядит, работает прекрасно, в подключении проще не придумать. К покупке рекомендую, плюс ещё и дешевле, чем где либо.

00

Источник

  • Датчики движения инфракрасные типа ДД . Датчик движения потолочный ДДП-03 1200Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP33, TDM SQ0324-0018

    Артикул SQ0324-0018

    Цена 17.49 руб. за шт. *


    *Товар в наличии На складе

    *Цена на складе может отличаться от указанной на сайте

    ОТДЕЛ РОЗНИЧНОЙ ПРОДАЖИ :
    (017) 361-92-62
    МТС +375 (29)278-61-56
    A1 +375 (29)111-77-67

    Ассортимент раздела — Датчики движения инфракрасные типа ДД

    Изображение Наименование Артикул Цена
    Датчик движения встраив. в стену ДДВ-01 600Вт, 5-480с, 9м, 10+Лк, 120гр, IP20, TDM SQ0324-0011 SQ0324-0011 17.81 руб.
    Датчик движения встраив. в стену ДДВ-02 1200Вт, 10-1800с, 9м, 10Лк, 140гр, IP20, TDM SQ0324-0012 SQ0324-0012 22.25 руб.
    Датчик движения встраив. в стену ДДВ-03 500Вт, 5-480с, 2-12м, 5+Лк, 140гр, 30-90Дб, IP20, TDM SQ0324-0013 SQ0324-0013 23.94 руб.
    Датчик движения на прожектор ДДПр-01 (белый) 1100Вт, 5-480с, 12м, 5+Лк, 120гр, IP44, TDM SQ0324-0014 SQ0324-0014 21.29 руб.
    Датчик движения настенный ДДС-01 1100Вт, 5-480с, 2-12м, 5+Лк, 180гр, IP44, TDM SQ0324-0006 SQ0324-0006 17.13 руб.
    Датчик движения настенный ДДС-02 1100Вт, 5-480с, 12м, 5+Лк, 180гр, IP44, TDM SQ0324-0007 SQ0324-0007 16.32 руб.
    Датчик движения настенный ДДС-03 1100Вт, 5-720с, 10м, 5+Лк, 180гр, IP44, TDM SQ0324-0008 SQ0324-0008 18.41 руб.
    Датчик движения настенный ДДС-04 1100Вт, 5-480с, 12м, 5+Лк, 180гр, IP44, TDM SQ0324-0009 SQ0324-0009 22.25 руб.
    Датчик движения настенный ДДС-05 1200Вт, 10-420с, 12м , 3+лк, 180гр, IP65, TDM SQ0324-0024 SQ0324-0024 25.30 руб.
    Датчик движения потолочный ДДП-01 1100Вт, 5-480с, 2-8м, 5+Лк, 120(сбоку)+360(сверху) гр, IP33 TDM SQ0324-0004 SQ0324-0004 21.16 руб.
    Датчик движения потолочный ДДП-02 1100Вт, 5-480с, 2-12м, 5+Лк, 160(сбоку)+360(сверху) гр, IP33 TDM SQ0324-0005 SQ0324-0005 26.57 руб.

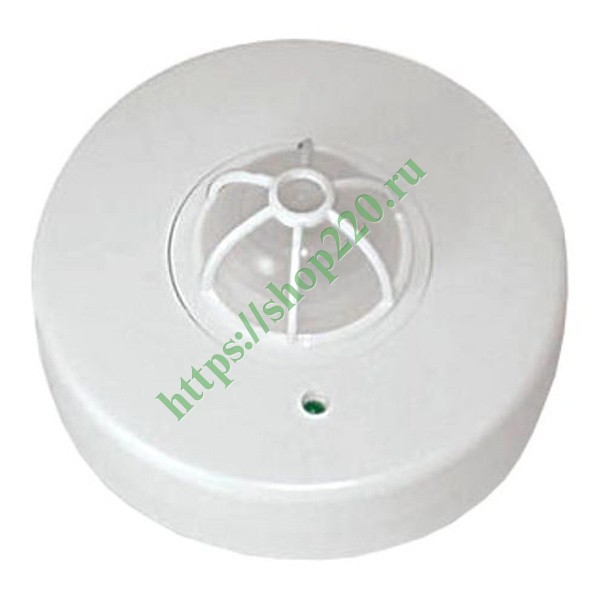

    Датчик движения потолочный ДДП-03 1200Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP33, TDM SQ0324-0018 SQ0324-0018 17.49 руб.
    Датчик движения потолочный ДДП-04 2000Вт, 10-1800с, 4х20м , 3+лк, 120(сбоку)+360(сверху)гр, IP20, TDM SQ0324-0023 SQ0324-0023 40.45 руб.
    Датчик движения потолочный ДДП-05 2000Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP20, TDM SQ0324-0031 SQ0324-0031 25.63 руб.
    Датчик движения розеточный ДДР-01 1200Вт, 10-420с, 2-9м, 3+лк, 120гр, IP20, TDM SQ0324-0027 SQ0324-0027 32.03 руб.
    Датчик движения скрытый ДДСк-01 800Вт, 5сек/8мин, 6м, 10/2000лк, 120(сбоку)+360(сверху)гр, IP20/IP44, TDM SQ0324-0022 SQ0324-0022 17.91 руб.
    Датчик движения угловой ДДУ-01 1100Вт, 5-480с, 12м, 5+Лк, 270гр, IP44, TDM SQ0324-0010 SQ0324-0010 34.40 руб.
    Датчик движения в патрон ДДПт-01 60Вт, 10-300с, 6м, 3+Лк, 120(сбоку)+360(сверху)гр IP20, TDM SQ0324-0016 SQ0324-0016 19.36 руб.
    Датчик движения точечный ДДТ-01 1200Вт, 10-420с, 6м, 3+Лк, 120(сбоку)+360(сверху)гр IP20, TDM SQ0324-0017 SQ0324-0017 23.02 руб.
    Датчик движения точечный ДДТ-02 40мм, 800Вт, 10-900с, 6м, 3+лк, 120(сбоку)+360(сверху)гр, IP20, TDM SQ0324-0026 SQ0324-0026 21.92 руб.
    Датчик движения точечный ДДТ-03 65мм (рег), 800Вт, 10-900с, 6м, 3+лк, 120(сбоку)+360(сверху)гр, IP20, TDM SQ0324-0032 SQ0324-0032 27.73 руб.
    ДДП-03В (1200Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP33), «ЭКО» венге TDM SQ0324-0044. SQ0324-0044 35.66 руб.
    ДДП-03С (1200Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP33), «ЭКО» сосна TDM SQ0324-0043. SQ0324-0043 35.66 руб.
    ДДС-02В (1100Вт, 5-480с, 6м, 5+Лк, 180гр, IP44), «ЭКО» венге TDM SQ0324-0042. SQ0324-0042 34.72 руб.
    ДДС-02С (1100Вт, 5-480с, 6м, 5+Лк, 180гр, IP44), «ЭКО» сосна TDM SQ0324-0041. SQ0324-0041 34.72 руб.


    Применение
    Управление уличным и внутренним освещением, электроприборами, устройствами сигнализации и др.
    Материалы
    Пластик, не поддерживающий горение.
    Преимущества
    Автоматизируют процесс управления освещением.
    — Позволяют экономить электроэнергию.
    — Создают комфорт.
    — Минимальная коммутируемая нагрузка от 1 Вт, что позволяет использовать все датчики, кроме ДДВ-03, с маломощными светодиодными лампами и светильниками.
    — Датчики ДДТ-01 и ДДТ-02 встраиваются в подвесной потолок с диаметром установочного отверстия 65 мм и 40 мм соответственно.
    — Датчик ДДПт-01 не требует дополнительных электрических подключений, устанавливается в патрон Е27 и питается от него.
    — Датчик ДДСк-01 имеет выносной датчик компактного размера, что позволяет его скрыть под потолком, в стене или встроить в корпус светильника.
    — Датчик ДДС-05 имеет степень защиты IP65, превыщающую показатели всех остальных датчиков, что позволяет использовать его при любых погодных условиях на улице.
    — Датчик ДДУ-01 устанавливается на внешний угол стены и имеет угол обзора 270 градусов.
    — Датчик ДДП-02 имеет внутри 3 инфракрасных датчика, что увеличивает его угол обзора и дальность обнаружение.
    — Датчик ДДП-04 имеет внутри 2 инфракрасных датчика, направленных в разные стороны, что дает преимущества при установке в коридорах и контроле объектов, движущихся с разных сторон.
    — Датчик ДДР-01 подключается в розетку 230 В, что позволяет подключать и регулировать любое однофазное электрооборудование при обнаружении движения.

    Технические характеристики
    Оттенок цвета производителя — белый
    Код класса ETIM — EC000133
    Бренд — TDM ELECTRIC
    Серия — _
    Вес Нетто — 0.144

    Сертификаты:
    Сертификаты

    • №0384715

    Для просмотра и печати сертификата
    кликните на его номер

    Ассортимент раздела — Датчики движения инфракрасные типа ДД

    Изображение Наименование Артикул Цена
    Датчик движения встраив. в стену ДДВ-01 600Вт, 5-480с, 9м, 10+Лк, 120гр, IP20, TDM SQ0324-0011 SQ0324-0011 17.81 руб.
    Датчик движения встраив. в стену ДДВ-02 1200Вт, 10-1800с, 9м, 10Лк, 140гр, IP20, TDM SQ0324-0012 SQ0324-0012 22.25 руб.
    Датчик движения встраив. в стену ДДВ-03 500Вт, 5-480с, 2-12м, 5+Лк, 140гр, 30-90Дб, IP20, TDM SQ0324-0013 SQ0324-0013 23.94 руб.
    Датчик движения на прожектор ДДПр-01 (белый) 1100Вт, 5-480с, 12м, 5+Лк, 120гр, IP44, TDM SQ0324-0014 SQ0324-0014 21.29 руб.
    Датчик движения настенный ДДС-01 1100Вт, 5-480с, 2-12м, 5+Лк, 180гр, IP44, TDM SQ0324-0006 SQ0324-0006 17.13 руб.
    Датчик движения настенный ДДС-02 1100Вт, 5-480с, 12м, 5+Лк, 180гр, IP44, TDM SQ0324-0007 SQ0324-0007 16.32 руб.
    Датчик движения настенный ДДС-03 1100Вт, 5-720с, 10м, 5+Лк, 180гр, IP44, TDM SQ0324-0008 SQ0324-0008 18.41 руб.
    Датчик движения настенный ДДС-04 1100Вт, 5-480с, 12м, 5+Лк, 180гр, IP44, TDM SQ0324-0009 SQ0324-0009 22.25 руб.
    Датчик движения настенный ДДС-05 1200Вт, 10-420с, 12м , 3+лк, 180гр, IP65, TDM SQ0324-0024 SQ0324-0024 25.30 руб.
    Датчик движения потолочный ДДП-01 1100Вт, 5-480с, 2-8м, 5+Лк, 120(сбоку)+360(сверху) гр, IP33 TDM SQ0324-0004 SQ0324-0004 21.16 руб.
    Датчик движения потолочный ДДП-02 1100Вт, 5-480с, 2-12м, 5+Лк, 160(сбоку)+360(сверху) гр, IP33 TDM SQ0324-0005 SQ0324-0005 26.57 руб.
    Датчик движения потолочный ДДП-03 1200Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP33, TDM SQ0324-0018 SQ0324-0018 17.49 руб.
    Датчик движения потолочный ДДП-04 2000Вт, 10-1800с, 4х20м , 3+лк, 120(сбоку)+360(сверху)гр, IP20, TDM SQ0324-0023 SQ0324-0023 40.45 руб.
    Датчик движения потолочный ДДП-05 2000Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP20, TDM SQ0324-0031 SQ0324-0031 25.63 руб.
    Датчик движения розеточный ДДР-01 1200Вт, 10-420с, 2-9м, 3+лк, 120гр, IP20, TDM SQ0324-0027 SQ0324-0027 32.03 руб.
    Датчик движения скрытый ДДСк-01 800Вт, 5сек/8мин, 6м, 10/2000лк, 120(сбоку)+360(сверху)гр, IP20/IP44, TDM SQ0324-0022 SQ0324-0022 17.91 руб.
    Датчик движения угловой ДДУ-01 1100Вт, 5-480с, 12м, 5+Лк, 270гр, IP44, TDM SQ0324-0010 SQ0324-0010 34.40 руб.
    Датчик движения в патрон ДДПт-01 60Вт, 10-300с, 6м, 3+Лк, 120(сбоку)+360(сверху)гр IP20, TDM SQ0324-0016 SQ0324-0016 19.36 руб.
    Датчик движения точечный ДДТ-01 1200Вт, 10-420с, 6м, 3+Лк, 120(сбоку)+360(сверху)гр IP20, TDM SQ0324-0017 SQ0324-0017 23.02 руб.
    Датчик движения точечный ДДТ-02 40мм, 800Вт, 10-900с, 6м, 3+лк, 120(сбоку)+360(сверху)гр, IP20, TDM SQ0324-0026 SQ0324-0026 21.92 руб.
    Датчик движения точечный ДДТ-03 65мм (рег), 800Вт, 10-900с, 6м, 3+лк, 120(сбоку)+360(сверху)гр, IP20, TDM SQ0324-0032 SQ0324-0032 27.73 руб.
    ДДП-03В (1200Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP33), «ЭКО» венге TDM SQ0324-0044. SQ0324-0044 35.66 руб.
    ДДП-03С (1200Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP33), «ЭКО» сосна TDM SQ0324-0043. SQ0324-0043 35.66 руб.
    ДДС-02В (1100Вт, 5-480с, 6м, 5+Лк, 180гр, IP44), «ЭКО» венге TDM SQ0324-0042. SQ0324-0042 34.72 руб.
    ДДС-02С (1100Вт, 5-480с, 6м, 5+Лк, 180гр, IP44), «ЭКО» сосна TDM SQ0324-0041. SQ0324-0041 34.72 руб.

    Описание

    Назначение
    Для автоматического включения и отключения нагрузки в заданном интервале времени при появлении движущихся объектов в зоне обнаружения датчика и в зависимости от уровня освещенности в однофазных электрических сетях переменного тока напряжением 230В и частотой 50Гц.
    Применение
    Управление уличным и внутренним освещением, электроприборами, устройствами сигнализации и др.

    Материалы
    Корпус датчика выполнен из не поддерживающего горение пластика.

    Конструкция

    • В ассортименте имеются датчики 9 типов установки: ДДС (настенные), ДДП (потолочные), ДДВ (встраиваемые в нишу), ДДУ (на внешний угол стены), ДДПр (на прожектор), ДДПт (в патрон Е27), ДДТ (встраиваемый вместо точечного светильника), ДДСк (скрытый), ДДР (в розетку).
    • Имеется возможность регулировки порога срабатывания датчика в зависимости от уровня освещенности от 5 Лк до уровня солнечного света.
    • Имеется возможность регулировки времени отключения датчика от нескольких секунд до нескольких минут.
    • В ассортименте имеются датчики с возможностью регулировки максимальной дальности обнаружения объектов от 2 метров до максимального значения каждого датчика.
    • Датчик ДДВ-03 имеет микрофон с порогом срабатывания 30-90 Дб.
    • Датчики типа ДДС, ДДУ и ДДПр имеют степень защиты IP44 и могут устанавливаться на улице.
    • Монтаж к поверхности осуществляется при помощи саморезов и дюбелей, входящих в комплектацию.
    • В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.
    • ДДВ-03 не предназначен для работы с люминесцентными лампами.

    Преимущества

    • Автоматизируют процесс управления освещением.
    • Позволяют экономить электроэнергию.
    • Создают комфорт.
    • Минимальная коммутируемая нагрузка от 1 Вт, что позволяет использовать все датчики, кроме ДДВ-03, с маломощными светодиодными лампами и светильниками.
    • Датчики ДДТ-01 и ДДТ-02 встраиваются в подвесной потолок с диаметром установочного отверстия 65 мм и 40 мм соответственно.
    • Датчик ДДПт-01 не требует дополнительных электрических подключений, устанавливается в патрон Е27 и питается от него.
    • Датчик ДДСк-01 имеет выносной датчик компактного размера, что позволяет его скрыть под потолком, в стене или встроить в корпус светильника.
    • Датчик ДДС-05 имеет степень защиты IP65, превыщающую показатели всех остальных датчиков, что позволяет использовать его при любыъ погодных условиях на улице.
    • Датчик ДДУ-01 устанавливается на внешний угол стены и имеет угол обзора 2700.
    • Датчик ДДП-02 имеет внутри 3 инфракрасных датчика, что увеличивает его угол обзора и дальность обнаружение.
    • Датчик ДДП-04 имеет внутри 2 инфракрасных датчика, направленных в разные стороны, что дает преимущества при установке в коридорах и контроле объектов, движущихся с разных сторон.
    • Датчик ДДР-01 подключается в розетку 230 В, что позволяет подключать и регулировать любое однофазное электрооборудование при обнаружении движения.

    Электрические схемы подключения

    Тех. характеристики
    Наименование параметра Значение
    Способы установки ДДВ — встраиваемые в нишу;

    ДДС — на стену;

    ДДУ —на внешний угол стены;

    ДДП — потолочные;

    ДДПр — на прожектор;

    ДДПт – в патрон Е27;

    ДДТ – вместо точечного светильника;

    ДДСк — скрытый

    ДДР – в розетку
    Номинальное напряжение, В 230
    Номинальная частота, Гц 50
    Максимальная мощность нагрузки, Вт 60-2000 (в зависимости от исполнения)
    Порог срабатывания в зависимости от уровня освещенности, Лк от 5 Лк до дневного света (регулируется)
    Время отключения, сек от 5 секунд до 30 минут (в зависимости от исполнения)
    Максимальная дальность обнаружения объекта, м (при t<24° C) 6-12 (в зависимости от исполнения)
    Угол обзора 120° — 360° (в зависимости от исполнения)
    Скорость движения объекта, м/с 0,6 — 1,5
    Собственная потребляемая мощность (в режиме работы/в режиме ожидания), Вт 0,45/0,1
    Степень защиты IP20-IP65 (в зависимости от исполнения)
    Цвет Белый
    Диапазон рабочих температур, 0°С -20…+45
    (Для ДДВ-03) Акустический датчик (микрофон) , Дб 30 — 90 (регулируется)
    Минимальная мощность подключаемой нагрузки, Вт От 1 (для ДДВ-03 от 40)
    Зоны обнаружения датчиков

    Зоны обнаружения датчиков


Источник

Фото 1/2 SQ0324-0018 (ДДП-03), Датчик движения потолочный

Изображения служат только для ознакомления,
см. техническую документацию


Добавить в корзину 1 шт.


на сумму 760 руб.

Посмотреть альтернативные предложения1

Номенклатурный номер: 9000282346

Артикул: SQ0324-0018 (ДДП-03)

PartNumber: SQ0324-0018

Бренд / Производитель: TDM Electric

Описание

Инфракрасные датчики движения предназначены для автоматического включения и отключения нагрузки в заданном интервале времени при появлении движущихся объектов в зоне обнаружения датчика и в зависимости от уровня освещенности в однофазных электрических сетях переменного тока напряжением 230В и частотой 50Гц.
В зависимости от исполнения датчики могут быть установлены на стену, в потолок, установлены на внешний угол стены.
Имеется возможность регулировки порога срабатывания датчика, а также регулировки времени отключения датчика от нескольких секунд до нескольких минут.
В качестве элемента, коммутирующего нагрузку, использовано электромеханическое реле.

Технические параметры

Способ монтажа Открытой установки
Цвет белый
Материал пластик
Исполнение датчик движения
Номинальное Напряжение, В 230
Степень защиты IP ip33
Поверхность Глянцевый
Максимальная дальность фронтальная 3
Максимальная коммутируемая мощность 1200
Максимальная дальность боковая 3
Угол обзора по горизонтали по 120
Угол обзора по горизонтали с 120
Принудительное отключение нет
Вес, г 144

Техническая документация

Сроки доставки

Доставка в регион Камышеваха

Курьер 4 декабря1 644 руб.2
ПВЗ Яндекс Доставка 4 декабря1 99 руб.2

Цена и наличие в магазинах

Ростов-на-Дону,
проспект Соколо́ва, 53/182		 нет в наличии

Розничная цена: 760 руб.

89402B, Отвертка магнитная крест (Ph#1 х 75мм, 185мм, CrMo)

320 руб.

SCOTCH 1601, Аэрозоль электротехнический "жидкая изолента", бесцветный, 400мл

2 800 руб.

DR3906330-PS2, Дюбель распорный "цветной" 6х3х30 с саморезом 3.5х40 уп. - 12 шт. (фасов.)

18 руб.

i-CON 1, Станция паяльная антистатическая

88 000 руб.

MF-25 (С2-23) 0.25 Вт, 390 Ом, 1%, Резистор металлопленочный

7 руб.

Источник
  • Кабель, провод
  • Электромонтажные изделия, кабельные системы, клеммы
  • Инструмент для электромонтажных и строительных работ
  • Крепеж
  • Промышленная и бытовая химия
  • Кабельные лотки металлические
  • НВО (Автоматические выключатели, УЗО, щиты, боксы, электросчетчики)
  • Розетки и выключатели скрытого монтажа
  • Розетки и выключатели накладного монтажа
  • Розетки и выключатели влагозащищенные
  • Электрооборудование для офисов (кабель-каналы, люки, колонны, розетки)
  • Силовые разъёмы, вилки, колодки электрические
  • Лампы
  • Светодиодные светильники LED
  • Светодиодные ленты, модули, профили, блоки питания
  • Светильники ламповые
  • Комплектующие для светильников
  • Теплые полы, обогрев труб и кровли, терморегуляторы
  • Телекоммуникационное оборудование
  • Электродвигатели, преобразователи частоты, устройство плавного пуска
  • Зарядные станции для электромобилей
  • Бытовые электротовары

    • Удлинители электрические бытовые, сетевые фильтры и тройники
    • Удлинители электрические силовые для строительства и сада
    • Обогреватели, конвекторы и тепловые пушки
    • Лампа лупа с подсветкой
    • Датчики движения инфракрасные и микроволновые

      • Датчики движения уличные для включения света
      • Датчики движения в подрозетник, в патрон, в розетку
      • Датчики движения потолочные накладные
      • Скрытые датчики движения
      • Датчики движения потолочные встраиваемые
    • Ловушки и отпугиватели для насекомых, грызунов и прочих животных
    • Выключатели, розетки, камеры и датчики WIFI
    • Фотореле (датчик день-ночь)
    • Выключатели и розетки с пультом для беспроводного управления
    • Фонари на аккумуляторах и батарейках
    • Батарейки и аккумуляторы
    • Ночники
    • Дверные звонки
    • Зарядные устройства USB
    • Терморегуляторы в розетку
    • Розетки с таймером
    • Розетки с защитой от перенапряжения
    • Аппараты для выжигания по дереву
    • Электронные планшеты для рисования
    • Предохранители плавкие 5×20мм
    • Газовые горелки-насадки
  • Новогодние гирлянды, фигуры, елки
  • Уцененные товары

Блокнот

Датчик движения потолочный ДДП-03 1200Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP33, TDM

Артикул:

SQ0324-0018



Производитель:

TDM Electric (ТДМ Электрик)


Цена:
589,47 р. за 1 шт

* цена указана с учетом НДС.


Наличие:


Самовывоз из ПВЗ:
м. Новохохловская 05.12
м. Алексеевская 06.12
м. Мичуринский проспект 06.12
Доставка по Москве и области: 06.12

Купить:  —

+

  шт

Cертификат TDM Electric

Датчики движения потолочные накладные

Самовывоз в Москве

ул. Новохохловская, д.91, стр.10

  пн-пт с 8:00 до 20:00
  сб-вс с 8:00 до 18:00

ул. Маломосковская, д.22, стр.5
ул. Лобачевского, 92, корп.5

  пн-пт с 9:00 до 20:00
  сб-вс с 9:00 до 18:00
  подробнее …

ДОСТАВКА производится
при заказе от 1000 руб.:

— в пределах МКАД + 10 км. — 150 руб.
  далее + 20 руб./1 км.
— Пн-Сб с 9:00 до 18:00.
  подробнее …

Отправка заказов
  в регионы России — подробнее …

Обмен и возврат товара
  Возможен в течении 220 дней.
  с 10:00 до 17:00
  в рабочие дни РФ.
  • Описание
  • Характеристики
  • Фото
  • Добавить фото
  • Документация
  • Вопрос-ответ
  • Отзывы
  • Где купить

Инфракрасный потолочный датчик движения ТДМ ДДП-03, мощностью 1200Вт, задержкой 10-900с, 6м, 5+Лк, 120(сбоку)+360(сверху) градусов, IP33, белый

    Назначение

    Для автоматического включения и отключения нагрузки в заданном интервале времени при появлении движущихся объектов в зоне обнаружения датчика и в зависимости от уровня освещенности в однофазных электрических сетях переменного тока напряжением 230В и частотой 50Гц.

    Применение

    Управление уличным и внутренним освещением, электроприборами, устройствами сигнализации и др.

    Материалы

    Корпус датчика выполнен из не поддерживающего горение пластика.

    Конструкция

  • В ассортименте имеются датчики 9 типов установки: ДДС (настенные), ДДП (потолочные), ДДВ (встраиваемые в нишу), ДДУ (на внешний угол стены), ДДПр (на прожектор), ДДПт (в патрон Е27), ДДТ (встраиваемый вместо точечного светильника), ДДСк (скрытый), ДДР (в розетку).
  • Имеется возможность регулировки порога срабатывания датчика в зависимости от уровня освещенности от 5 Лк до уровня солнечного света.
  • Имеется возможность регулировки времени отключения датчика от нескольких секунд до нескольких минут.
  • В ассортименте имеются датчики с возможностью регулировки максимальной дальности обнаружения объектов от 2 метров до максимального значения каждого датчика.
  • Датчик ДДВ-03 имеет микрофон с порогом срабатывания 30-90 Дб.
  • Датчики типа ДДС, ДДУ и ДДПр имеют степень защиты IP44 и могут устанавливаться на улице.
  • Монтаж к поверхности осуществляется при помощи саморезов и дюбелей, входящих в комплектацию.
  • В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.
  • ДДВ-03 не предназначен для работы с люминесцентными лампами.
    Преимущества

  • Автоматизируют процесс управления освещением.
  • Позволяют экономить электроэнергию.
  • Создают комфорт.
  • Минимальная коммутируемая нагрузка от 1 Вт, что позволяет использовать все датчики, кроме ДДВ-03, с маломощными светодиодными лампами и светильниками.
  • Датчики ДДТ-01 и ДДТ-02 встраиваются в подвесной потолок с диаметром установочного отверстия 65 мм и 40 мм соответственно.
  • Датчик ДДПт-01 не требует дополнительных электрических подключений, устанавливается в патрон Е27 и питается от него.
  • Датчик ДДСк-01 имеет выносной датчик компактного размера, что позволяет его скрыть под потолком, в стене или встроить в корпус светильника.
  • Датчик ДДС-05 имеет степень защиты IP65, превыщающую показатели всех остальных датчиков, что позволяет использовать его при любыъ погодных условиях на улице.
  • Датчик ДДУ-01 устанавливается на внешний угол стены и имеет угол обзора 2700.
  • Датчик ДДП-02 имеет внутри 3 инфракрасных датчика, что увеличивает его угол обзора и дальность обнаружение.
  • Датчик ДДП-04 имеет внутри 2 инфракрасных датчика, направленных в разные стороны, что дает преимущества при установке в коридорах и контроле объектов, движущихся с разных сторон.
  • Датчик ДДР-01 подключается в розетку 230 В, что позволяет подключать и регулировать любое однофазное электрооборудование при обнаружении движения.

Описание от производителя:

Применение:
Управление уличным и внутренним освещением, электроприборами, устройствами сигнализации и др.
Преимущества:
Автоматизируют процесс управления освещением. Позволяют экономить электроэнергию. Создают комфорт. Минимальная коммутируемая нагрузка от 1 Вт, что позволяет использовать все датчики, кроме ДДВ-03, с маломощными светодиодными лампами и светильниками. Датчики ДДТ-01 и ДДТ-02 встраиваются в подвесной потолок с диаметром установочного отверстия 65 мм и 40 мм соответственно. Датчик ДДПт-01 не требует дополнительных электрических подключений, устанавливается в патрон Е27 и питается от него. Датчик ДДСк-01 имеет выносной датчик компактного размера, что позволяет его скрыть под потолком, в стене или встроить в корпус светильника. Датчик ДДС-05 имеет степень защиты IP65, превыщающую показатели всех остальных датчиков, что позволяет использовать его при любых погодных условиях на улице. Датчик ДДУ-01 устанавливается на внешний угол стены и имеет угол обзора 270 градусов. Датчик ДДП-02 имеет внутри 3 инфракрасных датчика, что увеличивает его угол обзора и дальность обнаружение. Датчик ДДП-04 имеет внутри 2 инфракрасных датчика, направленных в разные стороны, что дает преимущества при установке в коридорах и контроле объектов, движущихся с разных сторон. Датчик ДДР-01 подключается в розетку 230 В, что позволяет подключать и регулировать любое однофазное электрооборудование при обнаружении движения.
Материалы:
Пластик, не поддерживающий горение.

Датчик движения потолочный ДДП-03 1200Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP33, TDM Electric

Бренд TDM Electric
Тип и место установки Накладные потолочные
Допфункция Маломощные двигатели
Допфункция Лампы галогенные 12В
Возможность регулировки параметров Времени задержки отключения
Тип детектора Инфракрасный
Угол детектирования мах 360 градусов
Допфункция Лампы компактные люминесцентные
Дальность детектирования мах 6 м
Мощность нагрузки Вт 1200 Вт
Степень защиты IP 20
Допфункция Лампы светодиодные
Возможность регулировки параметров Порога освещенности
Количество проводов питания 3
Цвет Белый

Характеристики по классификатору Etim по данным производителя:

Модульный автоматический выключатель (автомат) EC000042

Тип напряжения AC (перемен.)
Степень защиты (IP) IP33

Датчик движения потолочный ДДП-03 1200Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP33, TDM

Вы можете добавить фотографии данного товара.
Авторизированным пользователям начисляются бонусы.
Обратите внимание — все поля являются обязательными для заполнения.
Ваше имя:
Файл:

Выберите файлы

Комментарий:

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Способы получения заказов

Самовывоз в Москве — подробнее …

м. Алексеевска, ул. Маломосковская, д.22, стр.5
м. Мичуринский проспект, ул. Лобачевского, д.92, корп.5
— Пн-Пт c 9:00 до 20:00; Сб-Вс с 9:00 до 18:00.
— Минимальная сумма заказа отсутствует.

м. Новохохловская, ул. Новохохловская, д.91, стр.10
— Пн-Пт c 8:00 до 20:00; Сб-Вс с 8:00 до 18:00.
— Минимальная сумма заказа отсутствует.

Оплата:

— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
  (зачисление оплаты происходит в течении суток)

Доставка по Москве — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— в пределах МКАД +10 км. — 150 рублей.
— Пн-Сб с 10:00 до 18:00.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
  (зачисление оплаты происходит в течении суток)

Доставка по Московской области — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— до 10-ти км. от МКАД — 150 рублей.
— от 10-го км. от МКАД — 150 рублей + 20 рублей за 1 км., осуществляется в зависимости от суммы заказа.
— Пн-Сб с 10.00 до 18.00.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
  (зачисление оплаты происходит в течении суток)

Самовывоз и доставка в Московской области и в городах РФ из ПВЗ Shop220

Вы можете оформить заказ в имеющихся ПВЗ, выбрав требуемый город в шапке сайта.

Город Адрес Примечания
Москва Москва, Маломосковская улица, 22с1 Пн-Пт 9:00-20:00, Сб-Вс 9:00-18:00
Москва Москва, Новохохловская улица, 91с10 Пн-Пт 8:00-20:00, Сб-Вс 8:00-18:00
Москва Москва, улица Лобачевского, 92к5 Пн-Пт 9:00-20:00, Сб-Вс 9:00-18:00
Астрахань Астрахань, Рыбинская улица, 19В Пн-Пт 9:00-17:00, Сб 9:00-16:00, Вс 9:00-15:00
Владивосток Приморский край, Владивосток, Стрелочная улица, 2А с 10:00 до 18:00 по рабочим дням РФ.
Горно-Алтайск Республика Алтай, Горно-Алтайск, Поселковая улица, 1 Пн-Пт 8:00-19:00, Сб-Вс 9:00-17:00
Кемерово Кемерово, улица Терешковой, 39Д Пн-Вс с 09:00 до 19:00
Коломна Московская область, Коломна, улица Астахова, 47 Пн-Пт 9:00-19:00, Сб-Вс 9:00-16:00
Краснодар Краснодар, Сормовская улица, 12/3 с 8:00 до 17:00 по рабочим дням РФ.
Нижний Новгород Нижний Новгород, проспект Гагарина, 101к3 с 8:00 до 20:00
Нижний Новгород Нижний Новгород, улица Богородского, 7к4 с 8:00 до 20:00
Нижний Новгород Нижний Новгород, Шлиссельбургская улица, 23Б с 8:00 до 20:00
Раменское Московская область, Раменское, Донинское шоссе, 20/Б5 с 9:00 до 18:00 по рабочим дням РФ
Санкт-Петербург Санкт-Петербург, проспект Энгельса, 163 с 10:00 до 18:00 по рабочим дням РФ.
Сергиев Посад Московская область, Сергиев Посад, проспект Красной Армии, 247 Пн-Пт 9:00-19:00, Сб-Вс 9:00-18:00
Сергиев Посад Московская область, Сергиево-Посадский городской округ, Хотьково, улица Михеенко, 12 Пн-Пт 9:00-19:00, Сб-Вс 9:00-18:00
Смоленск Смоленск, улица Кутузова, 11Б с 9:00 до 18:00 в рабочие дни РФ.
Тверь Тверь, Октябрьский проспект, 70 Пн-Вс с 9:00 до 20:00
Тула Тула, улица Коминтерна, 24Д с 9:00 до 18:00 без выходных
Тула Тула, улица Фридриха Энгельса, 70А Пн-Чт 9:00-18:00, Пт 9:00-17:30
Хабаровск Хабаровск, улица Карла Маркса, 145А Пн-пт 09:00-18:00, Сб-Вс 09:00-17:00

Доставка в города Московской области Курьерской Службой — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

Отправка в города России Курьерской Службой — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

Отправка в города РФ Транспортной Компанией — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— 150 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.

Аналогичные товары:

Также в разделе «Датчики движения потолочные накладные»:Датчик движения потолочный ДДП-04 2000Вт, 10-1800с, 4х20м , 3+лк, 120(сбоку)+360(сверху)гр, IP20, TD »
Датчик движения микроволновый потолочный ДДМ-03П 5,8ГГц, 1200Вт,10-720с, 1-8м,3,180-360гр.IP33, TDM »
Датчик движения потолочный ДДП-05 2000Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP20, TDM »
Датчик движения потолочный ДДП-03С (1200Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP33), TDM »
Датчик движения потолочный ДДП-03В (1200Вт, 10-900с, 6м , 3+Лк, 120(сбоку)+360(сверху)гр IP33), TDM »

Источник

Особенности установки

Для его монтажа необходимо выбрать место, обеспечивающее наилучшие углы обзора как по горизонтали, так и по вертикали с максимальной по площади зоной охвата. Большинство PIR датчиков движения имеют мёртвую зону, расположение которой следует учитывать при выборе высоты их размещения и угла наклона.

Схема подключения датчика движения для освещения

Датчик движения HC-SR501 с регуляторами

Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Иногда этот прибор требует наличия не только фазного и нулевого провода, но и земли (масса). Хотя большинство работают от обычной двухпроводной сети 220 В.

Стребиж Виктор Павлович, эксперт по освещению и электрике

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

То есть если объект сдвинулся в сторону, приблизился или отдалился, обязательно измениться и длина отраженной волны по сравнению с тем значением что было до передвижения. Если же вам что-то непонятно, пишите мне!

Датчик движения ДД 009: применение и как подключить

Электрические схемы подключения

Как подключить датчик движения с выключателем

Схема подключения датчика движения для освещения

Вариант, при котором он установлен параллельно обычному выключателю.

Как подключить датчика движения без выключателя

А это для подсоединения его непосредственно к сети 220 В без всяких других кнопок.

Как подключить сразу нескольких датчиков к сети

На длинных лестницах или коридорах может понадобиться несколько штук, управляющих одной лампой или длинной светодиодной лентой белого цвета свечения.

Внутри ПИР датчика обычно имеется клеммная колодка, на которую выведены стандартно раскрашенные и обозначенные контакты:

  • L, коричневый или чёрный — фазный провод.
  • N, синий — нулевой провод.
  • Ls или L’, красный — возврат фазы на лампы освещения.
  • ⊥, жёлто-зелёный — защитное заземление.

Подключение осветительных приборов следует выполнять между контактами A и N. Питание электрической сети подавать на L и N, строго соблюдая полярность фазы подключения. Если вас интересует принципиальная схема детектора, то перейдите по ссылке в начале статьи.

Где купить

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

На рисунке представлена стандартная схема подключения приборов.

Как Подключить Датчик Движения Ддп 03 • Другие ик-детекторы от tdm

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Схема подключения датчика движения для освещения | 2 Схемы

Также, как и предыдущая модель, является накладным детектором со степенью защиты IP44. Отличия от ДД 008 лишь во внешнем виде и паре нюансов:

Стребиж Виктор Павлович, эксперт по освещению и электрике

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Вопрос, как подключить датчик движения к прожектору, возникает при начальном монтаже светового прибора или при реконструкции действующей осветительной системы. Если же вам что-то непонятно, пишите мне!

Как подключить датчик движения к прожектору: схемы подключения

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Как Подключить Датчик Движения Ддп 03 • Другие ик-детекторы от tdm

Краткие характеристики

  • диапазон рабочих температур -20/+45 градусов Цельсия;
  • радиус действия 2-8 м (у модели 02 до 12 метров);
  • угол обзора 360 градусов сверху и 120 сбоку;
  • мощность нагрузки ламп накаливания 1100 Вт (у модели 03 1200);
  • частота 50 Гц;
  • время задержки перед отключением от 5 секунд до 8 минут (у 03 этот диапазон составляет 10 сек — 7 мин);
  • минимальное значение светочувствительности 5 Люкс ( 3 у прибора ДДП 03).

Помимо указанных, в линейке ДДП существует еще один прибор — с маркировкой 04. Потолочный датчик движения ДДП 04 применяется с теми же целями, что и его предшественники, но обладает более высокими характеристиками.

Датчик движения ДДП 04 стоит немного дороже, чем другие устройства той же линейки. Может применяться в связке не только с лампами накаливания, но и со светодиодными средствами освещения.

Датчик движения ДДП 01

Стребиж Виктор Павлович, эксперт по освещению и электрике

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Данный тип анализатора в корне отличается от описанных выше, что заметно при первом же на него взгляде он похож на обычный выключатель, которыми мы вручную управляем освещением в комнату. Если же вам что-то непонятно, пишите мне!

Как подключить датчик движения: настройка датчика движения

  • ДДС — настенный;
  • ДДП — потолочный;
  • ДДВ — встраиваемый;
  • ДДУ — внешний угол;
  • ДДПр — для прожектора;
  • ДДПт — для патрона;
  • ДДТ — в гнездо для точечного светильника;
  • ДДСк — скрытый.

Датчик движения ДДВ 01

Встраиваемый детектор движения. Устанавливается в ниши в стенах при помощи крепежа, который поставляется со стандартной комплектацией. Как и в потолочных его аналогах, встраиваемый вариант имеет несколько моделей, отличающихся в нескольких нюансах.

ДДВ 01 работает с максимальной нагрузкой в 600 Вт. Радиус обнаружения составляет девять метров (не изменяется), а угол обзора 120 градусов. Минимальный порог чувствительности к свету 10 Люкс.

ДДВ 02 размером чуть меньше предыдущего. Кроме того он работает с нагрузкой, вдвое превышающую лимит 01 (то есть 1200 Вт), а угол его обзора увеличен до 140 градусов. В остальном он аналогичен предыдущей модели.

Как Подключить Датчик Движения Ддп 03 • Другие ик-детекторы от tdm

Источник

Понравилась статья? Поделить с друзьями:

Это тоже интересно:

  • Ддвф инсектицид инструкция по применению
  • Дгэа препарат для женщин инструкция
  • Дд 012 датчик движения инструкция
  • Дд 009 инструкция схема подключения
  • Дгэа инструкция по применению цена отзывы

    • Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
