Подключение датчика масла Defi A1
В этой статье я хотел бы рассказать вам о подключении датчика масла Defi A1, который является одним из самых популярных датчиков масла на рынке. Defi A1 – это надежное и точное устройство, которое предназначено для контроля уровня масла в двигателе.
Технические характеристики
Перед тем, как приступить к подключению датчика масла, важно ознакомиться с его техническими характеристиками:
- Диапазон измерения: 0-10 бар
- Выходное напряжение: 0,5-4,5 В
- Резьба для установки: M12x1,25
- Рабочая температура: -20°C до +80°C
Подключение датчика
Для успешного подключения датчика масла Defi A1 необходимо выполнить следующие шаги:
- Найдите подходящее место для установки датчика. Оно должно обеспечивать доступ к двигателю и быть удаленным от места воздействия высоких температур и вибраций.
- Закрепите датчик в выбранном месте, используя специальную резьбовую гайку M12x1,25. Убедитесь, что гайка плотно закручена для обеспечения герметичности.
- Соедините провода датчика с соответствующими контактами на электронной плате автомобиля. При необходимости можно использовать проводку большего сечения для улучшения контакта.
- Установите подходящий измерительный прибор для отображения информации с датчика масла. Обычно он представляет собой специальный прибор на панели приборов.
- Проверьте правильность подключения и работу датчика, запустив двигатель и наблюдая за отображаемыми показаниями на приборе.
Помимо основных шагов подключения, важно учесть следующие моменты:
- Перед началом установки датчика, рекомендуется отключить питание электронной платы автомобиля для предотвращения повреждения при подключении.
- При подключении проводов датчика, следует тщательно изолировать контакты для исключения возможности короткого замыкания.
- Перед началом работы с двигателем и датчиком масла, внимательно изучите инструкцию по эксплуатации и обратитесь к специалисту, если у вас возникнут вопросы или сложности.
Видео ответы

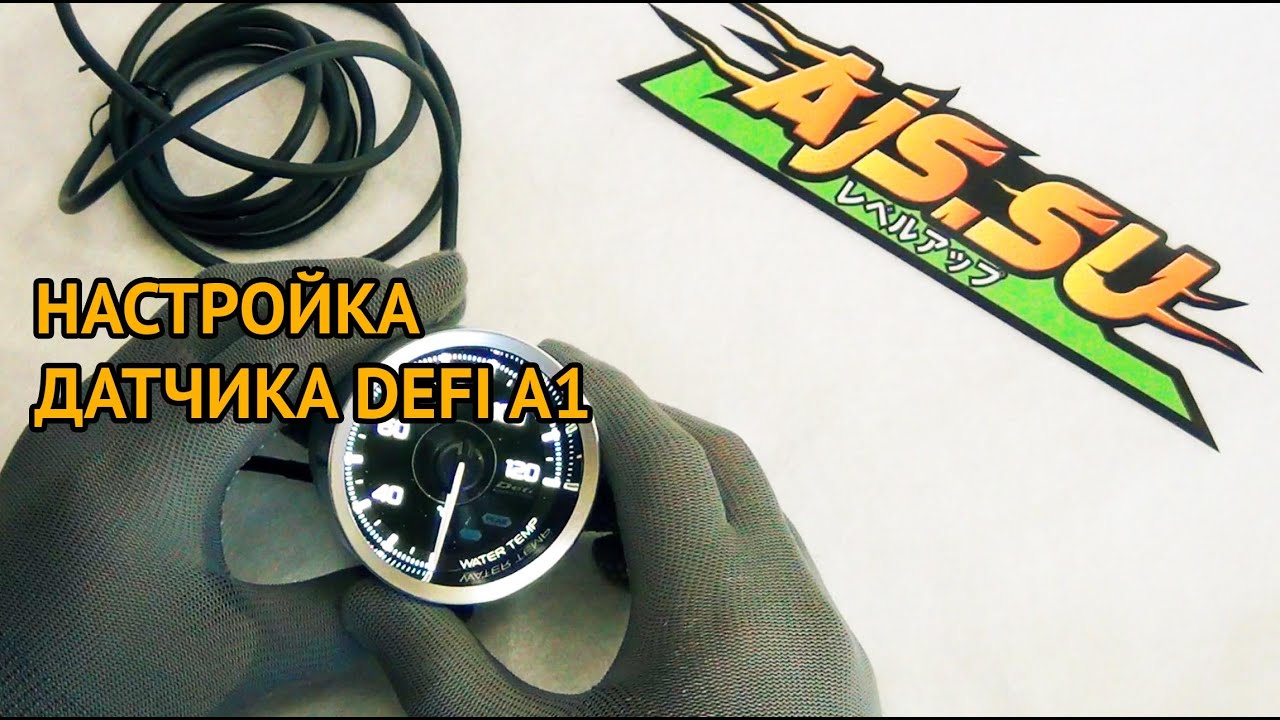

Как настроить датчик Defi A1?
AUDI A6 C4 TDI дополнительные датчики давления и температуры масла Defi A1.
DEFI A1 style — датчики давления и температуры масла. Работа при запуске двигателя.
Всем привет, всех с Новым Годом!
Одним из решающих факторов покупки именно этого форика, был предустановленный комплект оригинальных датчиков Defi BF White. На момент покупки стояли всего 3 датчика, Boost, Oil Temp, Water Temp, очень люблю датчики этой серии за их дизайн, возможности и эргономику.
Ну вот, форя купился, стоял в порту, и тут как снег на голову, нахожу себе дополнительные показометры этой же серии, такого же цвета, можно сказать по счастливой случайности опережаю друга, и забираю датчики первым. Комплект продавался как Boost, Oil Press, Oil Temp, из которых мне нужен был только Oil Press, из-за которого и затеял весь сыр бор… Но при последнем разговоре выяснилось, что комплект то Boost, Oil Press, Ext Temp ! Тададада! ТЫК!
Без вопросов забираю комплект, деньги в момент покупки были только дома, поэтому даю задаток в 100$ и выдергиваю подиум с датчиками, пока продавец не опомнился и не продал другому счастливчику, с уговором снять сенсора и проводку вечером. Тем же вечером снял все с максимально аккуратностью к проводке датчиков и машине продавца. Ходил светился улыбкой как ребенок…
Как и предполагал ранее, сенсор температуры масла был вкручен в проставку, что меня не устраивало, заранее был выбран способ установки сенсора в блок, как более правильный и удобный для меня. Давление масла, так же в блок, под «ГЕНУ».
Сам процесс не сложный, требуется время и аккуратность, ну и «маникюрный набор» ))). Так как со вторым и третьим проблем нет, а с вот с первым, крайняя нехватка, то процесс внедрения сенсоров в блок, затянулся на 2 недели.
Перво наперво, вкрутил сенсор давления масла, вместо штатного, расположенного под «ГЕНОЙ», ничего дополнительного не требуется, выкрутил родной, вкрутил Defi. На резьбу чуть герметика. (процесс снятия «Гены» и прочего, опускаю, за отсутствием полезной инфы, любой дурак сможет)
Фото со сти клаба:
Фото моего:
Все, ставим все на место, подключаем провода и радуемся более правильным показаниям, так как сенсор вкручен в магистраль. Ах да… Родной проводок от родного сенсора давки, просто изолируем и прячем в глубь…
Спустя неделю решился таки вкрутить сенсор температуры масла, тут как бы сложнее… Для установки в блок сенсора, потребуется кое что прикупить, открутить, найти, выпросить, а точнее гайку переходник под сенсор, точно такую же как стоит под давлением масла, выглядит она так:
Я выкрутил её с разбитого блока EJ25, так что заказывать мне не пришлось.
Далее начинается самое интересное и так сказать самая «клубничка»
Для начала, снимается кулек, дроссельная заслонка, PCV сапуны с блока и коллектора, и если уж совсем чтобы было удобно, то и патрубок байпаса, но можно и не снимать, просто аккуратно отодвинуть в сторону. Снимая магистраль охлаждения дросселя, протечет чуть фриза, поэтому желательно проводить все манипуляции на холодном движке с открученной крышкой бачка, а так же если есть, приготовить пару старых свечей, дабы заткнуть ими шланги. В коллектор вставляем кляп из чистой тряпки.
Выполнив все вышеуказанное, перед нами открывается поляна ))), чуть правее сапуна PCV, видим заглушку в блоке, под 8мм шестигранник, вот её нам и надо открутить… ))))) Злостная ухмылка )))))
Начинается самый секс! Мало того что она прикипевшая, так ещё и на герметике, и нет бы япошкам сделать под 12-14 головку, так нет же, сделали под 8мм шестигранник… Открутить сие чудо инженерной мысли японского автопрома, получится только при наличии нормального комплекта шестигранников, воротка и не дюжими способностями в русском языке. Изначально наивно думал открутить его простой насадкой шестигранником под мелкую трещотку + переходник на 3/8 трещетку, но не тут то было ), дури открутить заглушку хватит даже с трещоткой, но вот выдержит ли она сама… Пришлось вставлять Г образный шестигранник на 8мм, на него одевать головку на 8мм, под 1/2 вороток и уже с ним, аккуратно пытаться выкрутить эту заразу. Сразу предупреждаю, дешевый шестигранник просто слижет либо вывернет, я использовал Force, после этого случая очень рад покупке набора. Шестигранник скручивается, а заглушка стоит, думаешь ещё чуть чуть и все, лопнет шестигранник.
Отец учил, если не идет, постучи чуть по детальке, в WD40 отмочи, ещё постучи, и попробуй снова, так и получилось, после легких постукиваний с громким щелчком, заглушка наконец срывается, ну тут уже можно и простой трещоткой выкрутить. Очищаем от герметика резьбу, наносим на нашу гаечку чуть герметика и вкручиваем её вместо заглушки, в нее вкручиваем сенсор. Ну вот и все, обратный процесс описывать не буду, вроде не сложно, я попутно почистил заслонку и патрубки от масла и грязи.
Вот так вот это выглядит в собранном виде:
P.S. на проводку сенсора идеально садится силиконовый шланг 6мм, отличная термозащита, как никак, вблизи от турбы.
Сенсор boost’a перенес под приборку, по причине его меньшего нагрева, просто проложил вакуумный шланчик в салон )

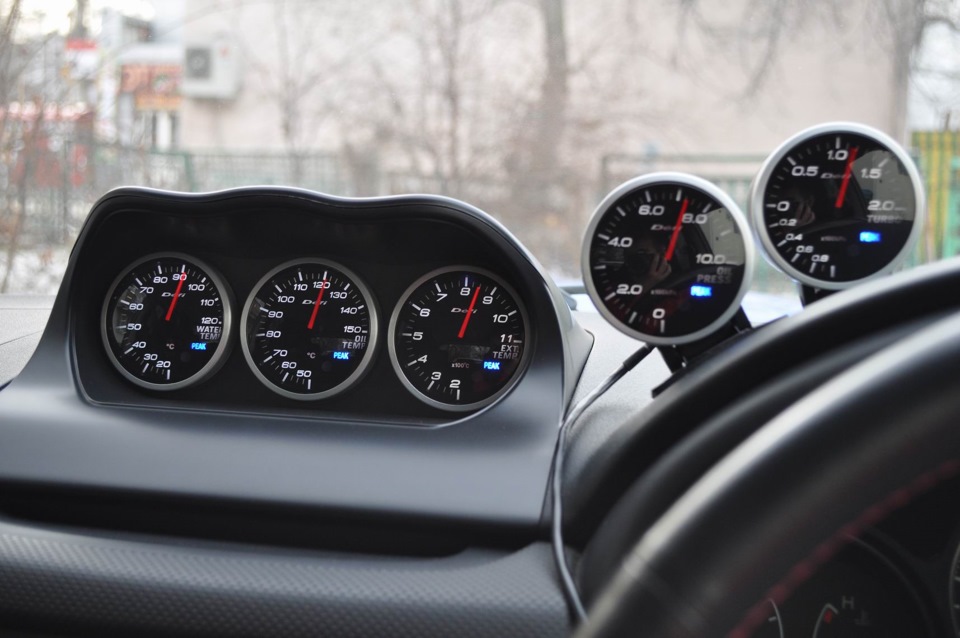

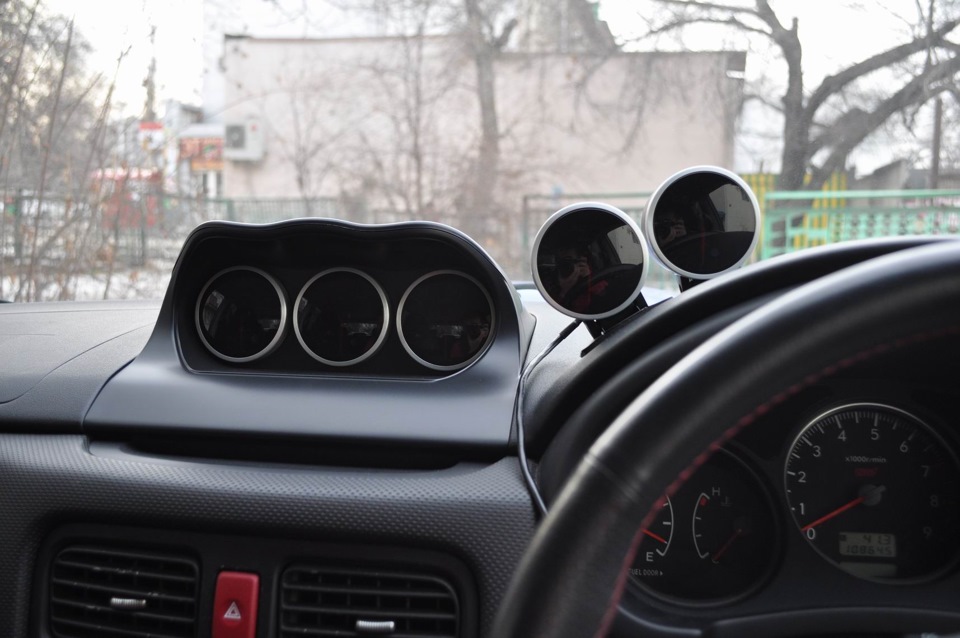

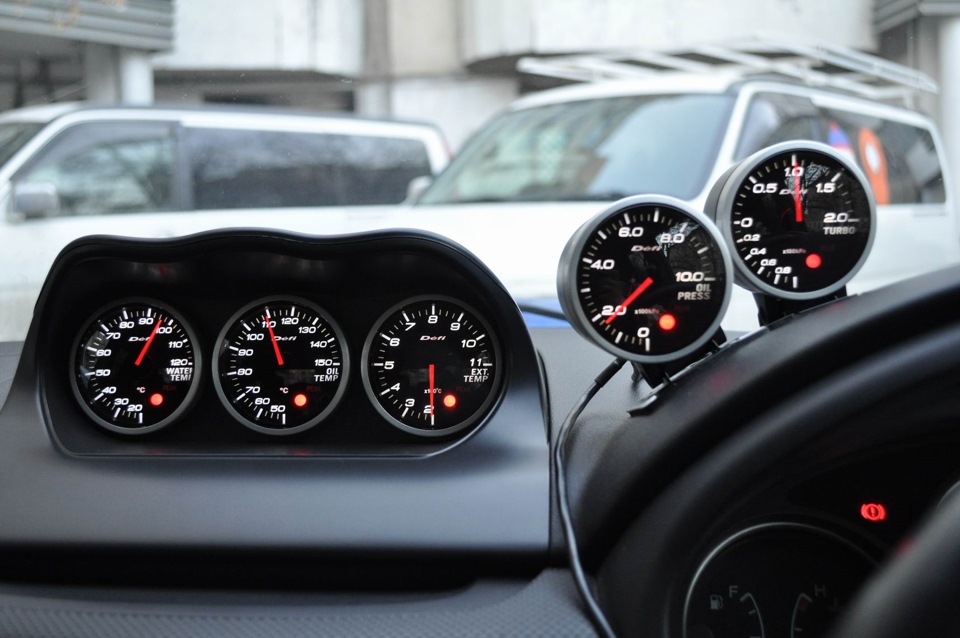

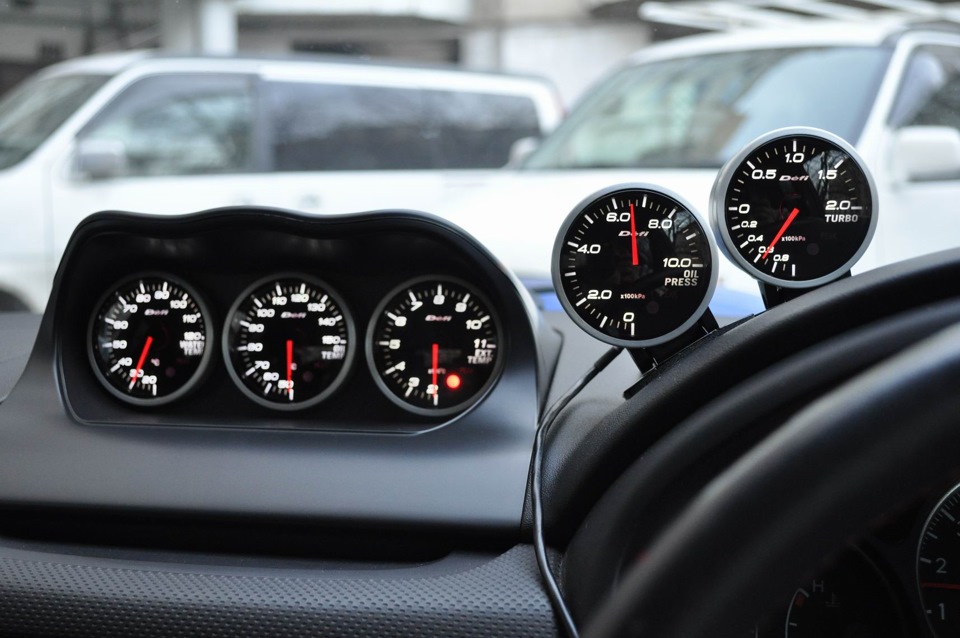

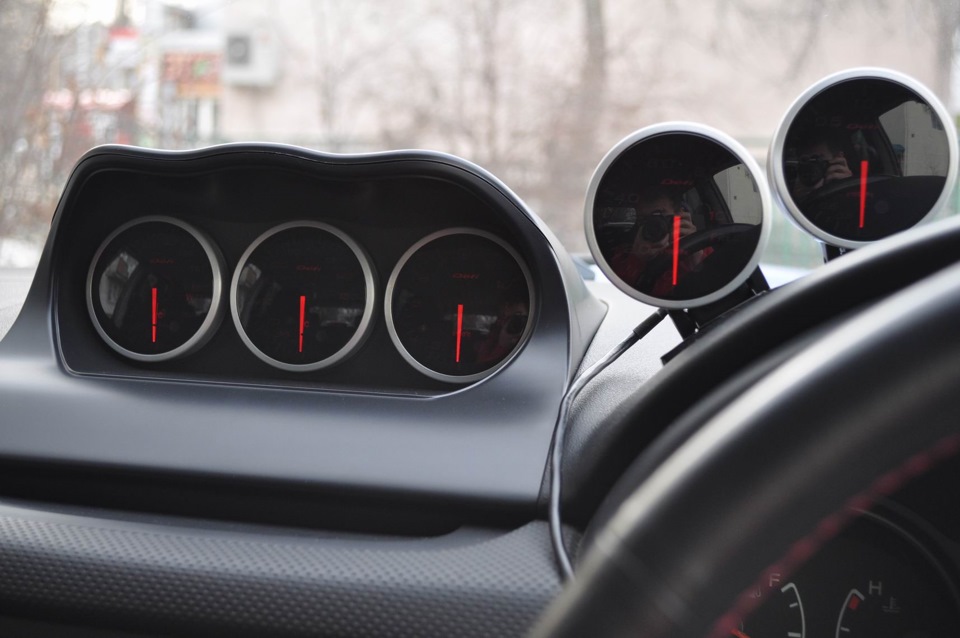

В салоне тоже все по феншую, наконец то купил очень редкий, оригинальный подиум STI GeNOME для форестера в SG кузове. Проложил проводку сбоку торпеды и под рулевой колонкой.
Дабы не заморачиваться с будущей установкой будильника EGT, установил его стразу. Теперь все в сборе:
Всех с Новым Годом!
Схема подключения датчика Defi style Advance sys.CR
На задней панели датчика имеется четыре разъема (Рис. 1)
Разъем № 1 отвечает за подачу питания на датчик, в него подключается четырехконтактный штекер питания (Рис. 2)
Красный провод подключается к плюсу (ignition switch, +12В) отвечает за подачу питания на датчик;
Белый провод подключается к плюсу, отвечает за подсветку белого цвета;
Желтый / оранжевый провод подключается к плюсу, отвечает за подсветку красного цвета;
Черный провод подключается на минус (массу автомобиля).
Чтобы дисплей датчика подсвечивался белым цветом, нужно подключить к плюсу белый провод, красный провод следует оставить неподключенным. Чтобы дисплей датчика подсвечивался красным цветом, нужно подключить к плюсу желтый / оранжевый провод. Также можно сделать комбинированную подсветку, используя в дневное время белую подсветку, а в темное время суток (когда включены габариты) красную подсветку. Для этого нужно белый провод подключить к плюсу, а красный провод подключить к питанию габаритных огней.
Разъем №2 управляющий, отвечает за подачу информации на датчик от сенсора. В него подключается двухконтактный штекер (Рис. 3)
Белый провод подключается к сенсору (Рис. 4). Корпус сенсора необходимо подключить на массу.
Черный провод подключается на массу.
Разъем №3 дублирует разъем №1. В случае, если на автомобиль устанавливается больше одного прибора, то питание для последующих датчиков можно брать от разъема №3.
Разъем №4 предназначен для подключения шифт-лампы (в комплекте с прибором данная лампа и проводка для ее подключения не поставляется).
Настройка прибора
1. Отключение звуковых сигналов
Чтобы отключить звуковой сигнал на датчике, необходимо зажать управляющую кнопку на лицевой панели и включить зажигание автомобиля. Удерживать кнопку пока идет тестовый режим. Кнопку необходимо отпустить после завершения звукового сигнала. Звук будет отключен. Для включения звука нужно будет проделать аналогичную операцию.
2. Установка пиковых значений
Чтобы задать критическое значение, при котором сработает звуковое и световое оповещение (PEAK), необходимо подать питание на датчик, дождаться когда пройдет тестовый режим, зажать управляющую кнопку на лицевой панели и удерживать в течение 5 сек. Стрелка встанет на предустановленный критический уровень. Изменять значения можно либо короткими нажатиями на кнопку (стрелка будет двигаться по каждому делению) либо удерживанием кнопки (стрелка будет двигаться через 5 делений). Чтобы уменьшить значения (Peak) нужно довести стрелку до максимума, затем она пойдет в обратном направлении.
Всем привет!
начало:
www.drive2.ru/l/509159921518903455/
www.drive2.ru/l/509723970983952398/
Наконец то я добрался до подключения DEFI Advance ZD… Последние пять месяцев работаю один, в связи с этим, времени, да и желания на занятия машиной, остаётся совсем мало. Но тем не менее, работа над машиной идёт, много всего как всегда обдумывается, разрабатывается, заказывается, ну и соответственно примеряется. Решил что буду выкладывать уже готовые решения, поэтому сегодня о моём показометре параметров двигателя. В принципе по фото всё видно, все фото в хронологическом порядке, должно быть всем всё понятно)
Так что почти все необходимые параметры, которые я хотел знать сняты, можно двигаться дальше, это установка маслокуллера и возможно замена радиатора на цельно алюминиевый и более толстый…
Единственное, что я пока на сегодня не сделал, это не установил сенсоры егт и давления топлива. Сенсор давления топлива будет установлен совместно с регулятором давления топлива, но это отдельная большая история, планируется кардинально изменить всю топливо подачу.
С сенсором егт тоже отдельная история…Изначально планировалось установить сенсор в ближний выпускной коллектор, всё было подготовлено, практически сделано, оставалось лишь обварить готовый результат. И как всегда, если делаешь не своими руками, найдётся лицо которое всё загадит…Нужен был лишь красивый шов, в итоге за 500 рублей, изгадили все мои труды, пришлось всё это дело убирать, потратил на это пол дня, привёл конечно в божеский вид, но хотелось ведь идеала…) В итоге купил пару новых выпускных коллекторов, на ближнюю и дальнюю головы, первую поставил, ну а со второй будет проведена работа. Сенсор егт теперь будет установлен именно там, безо всякой сварки, так что кому то нагадить не получится…))
На этом пока всё, много интересного всё ещё впереди).
Ну и как всегда много-много фото))
8 -2-7. Warm-up setting [WARM UP MODE]
Choose [WARM UP MODE] by pressing
M
or
R
button, and then
press
L
button. Select [WATER
TEMP] or [OIL TEMP] by pressing
M
or
R
button, and then press
L
button.
If [WATER TEMP] or [OIL TEMP] is selected, set
the temperature which warming-up is done by
pressing
M
or
R
button. If
M
or
R
button is pressed
long, the setting value changes quickly. Then
press
L
button to set.
8 -2-8. Clock setting [CLOCK]
Choose [CLOCK] by pressing
M
or
R
button, and then press
L
button. Set the watch(hour)
by pressing
M
or
R
button,
and then press
L
button.
Set the watch(minute) by pressing
M
or
R
button, and then press
L
button.
If you connect more than one ZD
※ If you additionally connect ZD which was connected to other vehicle to
your vehicle, you need to set the display number first.
⇒ Refer to
8
-3-8. Display number setting.
If you connect more than one ZD, one of the ZDs is set as an ACTIVE display.
■ The role of ACTIVE display
ACTIVE display controls the brightness of all the connected displays (and
gauges) by sensing the outside brightness with the dim sensor if the AUTO
dimmer is on. SYSTEM SETUP menu is displayed only on the ACTIVE display.
■ How to change the ACTIVE ZD
CU OPR
(slide switch position：
L
)
1. Set the slide switch to
L
.
2. The ACTIVE ZD is changed each time
M
or
R
button is
pressed and [ACTIVE] is displayed in multi-display zone (Zone A5).
※ [ACTIVE] is not displayed when only one ZD is connected to the ADVANCE system.
⇒ Refer to 8 -4. Display item change
as for multi-display zone.
The settings of the following system setup menu can be changed in each ZD.
8 -2-1. Units setting 8 -2-6. Special display setting/ 8 -2-7. Warm-up setting
Change the ACTIVE ZD first to change the settings of 8 -2-1, 8 -2-6, and 8 -2-7
if several ZDs are connected to the ADVANCE system.
73
74
Non-ACTIVE display
ACTIVE display
FAQ подключение датчиков Defi BF
Нам понадобится:
1. Юнит Defi BF, будильники, сенсоры
2. гофра, тонкая
3. изолента липкая, двусторонний скотч 3М, кембрики ака термоусадка, пластиковые хомуты
4. отвертка фигурная, отвертка плоская, бокорезы, зажигалка
5. контролька с авторынка, за 20р. — микрошило с лампочкой внутри и крокодилом сзади
Разбираем центральную консоль, снимаем накладку под ручкой АКПП, затем аккуратно с двух сторон, НЕ перекашивая снимаем накладку с центральной консоли, и накладку с замка зажигания. Поддевать лучше отверткой и с разных сторон, не прилагая излишних усилий, дабы потом не приклеивать защелки или не искать новые карбоновые панельки
затем откручиваем ЧЕТЫРЕ самореза, что держат крышку на щитке приборов, два сверху, два снизу по углам, вынимаем щиток убираем в сторону
я решил брать необходимые провода для подключения от часов, НО снять и НЕ сломать дефлекторы с часами у меня еще НИ РАЗУ не получалось ни на одном 100м кузове поэтому, я снимал панель приборов чтоб залезть рукой ЗА часы и снять разьем который подходит к часам сзади и вытащить его наружу, где была панель приборов
теперь МЕТОДИКА определения какой провод куда даже если вы СОВЕРШЕННО НЕ ЭЛЕКТРИК
1. берем в руку контрольку за 20р, цепляем крокодил минуса на усилитель кузова за панелью приборов
2. берем в руку разьем от часов
3. выключаем зажигание ВЫНИМАЕМ ключ из замка
а. тыкаем шильцем контрольки в разьем на одном из проводов лампочка в контрольке загорится ЭТО И ЕСТЬ ПОСТОЯННЫЙ ПЛЮС на часы, запоминаем или помечаем
б. теперь вставляем ключ и ВКЛЮЧАЕМ зажигание и тыкаем контролькой, теперь помимо ПОСТОЯННОГО плюса на разьеме при тыканье контролькой появится ЕЩЕ один ПЛЮС! это ПЛЮС ОТ ЗАЖИГАНИЯ при выключении зажигания он должен пропадать!
в. для того, чтобы датчики притухали при включении света и ночью подсвечивался юнит нам нужен еще один контакт это ILM, его находим таким же образом как и остальные ПЛЮСЫ, т.е. тыкая контролькой при ВКЛЮЧЕННОМ ЗАЖИГАНИИ и ВКЛЮЧЕННЫХ ГАБАРИТАХ!
итак, в итоге у вас должны получится ТРИ ПЛЮСА,
соединяем их с юнитом таким образом
1. постоянный ПЛЮС с КРАСНЫМ проводом от юнита
2. ПЛЮС при ВКЛЮЧЕННОМ зажигании с ОРАНЖЕВЫМ от юнита
3. ILM или ПЛЮС при ВКЛЮЧЕННОМ СВЕТЕ с БЕЛЫМ от юнита
4. ну и минус с ЧЕРНЫМ проводом от ЮНИТА
восстанавливаем и приводим в порядок проводку юнита, мне например достались приборы на котором оранжевый и белый провод были скручены вместе и поэтому приборы при включении света НЕ притухали, в общем разбираем сопли бывших хозяев, внимательно проверяем чтоб ВСЕ провода были целые, аккуратно убираем их в гофры
находим место для ЮНИТА, я решил установить его с лева, ниже нуля, проклеиваем его скотчем ЗМ, клеим на место, находим место для подиумов, проклеиваем ЗМ, клеим на место
провода продеваем в гофры, пропускам как нравится, я лично провода пропустил ВНУТРИ, вдоль основного жгута родных проводов, прикрепив гофру пластиковыми хомутами
лезем к педалям под руль там есть отверстие закрытое резиновой заглушкой, в нее продеваем проводку сенсоров, в моем случае буст, т.масла, т.воды, т.воды, я поставил на ВЕРХНИЙ патрубок радиатора, купив в ВОЛГОШОПЕ проставку с резьбой 50р, т.масла, устанавливем в проставку масла фильтра, у меня была с датчиками. ВСЕ
включаем зажигание, любуемся как проходит церемония включения, заводим авто, смотрим что показывают датчики, глушим выключаем зажигание любуемся церемонией выключения )))
краткий обзор КНОПОК на ЮНИТЕ
WARN — выставляем ворнинги, нажимаем WARN пока на нужном нам датчику не начнет быстро мигать красная лампочка, стрелками выставляем порог срабатывания и ждем 3сек.
REC — позволяет сделать запись во время заезда, как ведут себя датчики как откатывается буст и т.д., НЕ отвлекаясь от дороги. для просмотра нажать PLAY
PEAK — показывает максимальные значения с момента последнего сброса. полезно допустим мне когда даю машину младшему брату. чтоб потом накрутить ему уши если он накрутит буст выше чем 0.1
Источник
Датчик DEFI Style Advanced ZD 9 в 1 (с сенсорами)
Новая улучшенная версия с увеличенными возможностями позволяет:
- записывать логи (внутри прибора) и просматривать их
- настраивать видовые экраны выводя нужные параметры
- настраивать варнинги и просматривать пиковые значения.
- имеются функции калибровки сенсоров.
- большая англоязычная инструкция с понятными схематичными схемами действий.
- цвета: красный, синий, зеленый
Комплектность: показометр, проводка и сенсора (давления 2шт, температура 2шт, ЕГТ — 1шт, буст — 1шт)
Единица измерения — BAR градус
Обратите внимание на сенсора, все они точные реплики DEFI хотя, конечно, не дотягивают до качества японских оригиналов.
На видео можете увидеть как работает тип данного датчика
Фото на сайте представлены справочно, производитель может менять комплектность, цвет, упаковку и некоторые элементы дизайна товаров. Если для Вас они принципиальны, то просим уточнять перед покупкой. Претензии на вышеуказанные изменения без предварительных уточнений не принимаются, возврат осуществляется за счет покупателя.
Марка: универсальное
Датчик DEFI Style Advanced ZD 9 в 1 (с сенсорами)
Чтобы добавить отзыв, пожалуйста, зарегистрируйтесь или войдите
На данные датчики распространяется ограниченная ГАРАНТИЯ AJS 3 месяца со дня покупки. Гарантия на датчик подразумевает, что Вы соглашаетесь с необходимостью его подготовки к установке, в частности, проверку без установки для выявления дефектов, подключение по рекомендациям производителя с проверкой напряжения в подключаемых цепях и их защитой плавкими вставками.
Гарантийная замена датчиков производится только полностью описанной установке по нашему опросному листу и при наличии видео четко описывающего проблему, а также описания, как и в какие цепи и системы авто подключен датчик по питанию и как реализована установка сенсора.
Запрещено подключать датчики к автомобилям и технике с АКБ более 12 вольт,
профессиональная установка и подготовка обязательна. Любой из наших датчиков не является штатным для вашего авто и без специальных навыков надежная и грамотная установка не возможна. Установка вне специализированных сервисов со спецоборудованием не допускается.
Инструкция к датчикам на английском языке, но со схематичным изображением основ установки, с которым должен разобраться любой профессиональный автоэлектрик.
Также мы можем только предложить 50% скидку на сменные сенсора в течение 12 месяцев с момента покупки.
Источник
Датчики DEFI style (реплики)
Датчик DEFI Style Advanced ZD 9 в 1 (с сенсорами) el-ZD-9
Датчик DEFI BF style давление турбины el-D-100
Датчик DEFI A1 style давление масла el-A1-302
Датчик DEFI BF style давление масла el-D-102
Датчик DEFI A1 style давление турбины el-A1-300
Датчик DEFI BF Advance давление масла el-BF-011
Датчик DEFI BF style температура охлаждающей жидкости el-D-107
датчик DEFI CR Advance New давление турбины el-CR2-607
Датчик DEFI BF Advance давление турбины el-BF-013
датчик DEFI CR Advance New давление масла el-CR2-604
Датчик DEFI BF style температура масла el-D-103
Датчик DEFI A1 style температура охлаждающей жидкости el-A1-307
датчик DEFI CR Advance New температура масла el-CR2-603
Датчик DEFI BF Advance температура охлаждающей жидкости el-BF-010
Датчик DEFI A1 style температура масла el-A1-303
датчик DEFI CR Advance New температура охлаждающей жидкости el-CR2-602
Датчик DEFI BF Advance температура масла el-BF-012
Датчик DEFI BF style температура выхлопных газов el-D-101
Датчик DEFI BF style тахометр el-D-104
сенсор давления давления масла для датчиков ZD, BF PDF00703S
Датчик DEFI BF style вольтметр el-D-106
датчик DEFI A1 style EGT el-A1-304
датчик DEFI A1 style tachometer el-A1-305
монитор от датчика DEFI Style Advanced ZD с юнитом и пультом el-ZD-92
Нет в наличии
Сенсор температуры выхлопных газов сменный для датчика ZD 9 in 1 PDF01103S
Источник
-
Contents
-
Table of Contents
-
Troubleshooting
-
Bookmarks
Quick Links
デフィーリンクメーターアドバンスズィーディー取扱説明書
Defi-Link Meter ADVANCE ZD Operation Manual
DF09701
日本国内でご購入の場合は 2 ページから 52 ページをお読みください。
このたびは、当社製品をお買い上げいただきまして、誠にありがとうご
ざいます。お客様・取付業者様ともに、ご使用の前に本書を全て必ずお読
みいただき、取付後も常にお手元に保管し、正しいお取り扱い方法でご愛
用いただけますようお願い申し上げます。
なお、本品の装着に関する事故や弊害につきましては、いかなる場合に
おいても、当社は一切責任を負いかねますので、あらかじめご了承いただ
けますようお願い申し上げます。
※英語の部分は国内では無効です。
【Web サイト】http://www.nippon-seiki.co.jp/defi/
【電話番号】 （03)5814-0081
【受付時間】10 ： 00 ～ 12 ： 00、13 ： 00 ～ 17 ： 00（土 ・ 日、祝日、当社休日を除く平日 )
English section is from P.53 to P.107.
Thank you very much for purchasing our product. Before installing and
using the product, please read this manual thoroughly. All sections are for
customers and installation personnels. After installation, please keep this
manual for future reference.
Defi will not be held responsible for accidents or damages related to
installation of this product.
※ Japanese section is effective only in Japan.
【Web site】http://www.defi-shop.com/
Summary of Contents for Defi ADVANCE ZD
This manual is also suitable for:
Df09701
Датчик давления масла является одним из самых важных компонентов автомобильной системы, который позволяет отслеживать давление масла в двигателе. Установка и настройка данного датчика может быть сложной задачей, особенно для начинающих автолюбителей. В данной статье мы расскажем о том, как настроить датчик давления масла Defi, известного производителя автомобильной электроники.
Шаг 1: Подготовка
Прежде чем начать установку настройку датчика давления масла Defi, необходимо убедиться, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:
- Датчик давления масла Defi.
- Специальные кабели и разъемы для подключения датчика.
- Инструменты для установки, включая отвертки и пассатижи.
- Инструкция по установке и настройке от производителя.
Шаг 2: Монтаж датчика
Перед установкой датчика давления масла Defi, рекомендуется ознакомиться с руководством производителя и изучить особенности установки для вашего конкретного автомобиля. Необходимо найти подходящее место для установки датчика, затем прикрепить его с помощью крепежных элементов. Обычно, подходящим местом для установки является область рядом с масляным фильтром или непосредственно на двигателе. Важно установить датчик таким образом, чтобы он был достаточно доступен для подключения кабелей, но не затруднял работу двигателя или других компонентов.
Шаг 3: Подключение датчика
После успешной установки датчика давления масла Defi, следует приступить к подключению его к автомобильной электросистеме. Для этого потребуется использовать специальные кабели и разъемы, поставляемые вместе с датчиком. Сначала подключите провода к соответствующим контактам на датчике (обычно они обозначены цветом). Затем внимательно прокладывайте провода по автомобилю, избегая мест, где они могут столкнуться с другими компонентами или перегреться. Наконец, подключите провода к автомобильной электросистеме, следуя инструкциям производителя. Не забудьте также провести соединение с питанием и заземлением.
Важно следовать инструкциям производителя и обратиться к специалисту, если вы не уверены в правильном подключении датчика давления масла Defi. Не правильно подключенный датчик может привести к неправильной работе двигателя или повреждению других компонентов автомобиля.
Содержание
- Почему важно настроить датчик давления масла Defi
- Шаг 1: Установка датчика давления масла Defi
- Шаг 2: Подготовка к настройке датчика масла Defi
- Шаг 3: Процесс настройки датчика масла Defi
- Шаг 4: Тестирование и проверка результатов
Почему важно настроить датчик давления масла Defi
Надежность и безопасность
Настройка датчика давления масла Defi является важной частью обслуживания автомобиля. Давление масла играет ключевую роль в работе двигателя, поэтому его правильное измерение и контроль помогут предотвратить серьезные поломки и повысить надежность автомобиля в целом.
Работа двигателя в оптимальном режиме
Давление масла должно быть поддерживаться в определенном диапазоне для обеспечения нормальной работы двигателя. Если давление масла слишком низкое, это может привести к износу и поломке двигателя. Если давление масла слишком высокое, это может привести к утечкам масла и повреждению других компонентов двигателя. Правильная настройка датчика давления масла Defi позволяет следить за давлением масла и поддерживать его в оптимальном для работы двигателя диапазоне.
Предупреждение о проблемах
Датчик давления масла Defi может быть подключен к специальному дисплею, который позволяет оперативно видеть текущее давление масла и получать предупреждения о любых отклонениях от нормы. Это позволяет своевременно определить и устранить проблемы с давлением масла, прежде чем они приведут к серьезным поломкам двигателя.
Улучшение производительности
Оптимальное давление масла имеет непосредственное влияние на производительность двигателя. Правильная настройка датчика давления масла Defi позволяет поддерживать оптимальное давление масла, что в свою очередь способствует повышению мощности и ускорения автомобиля.
Сохранение ресурсов двигателя
Некорректное давление масла может привести к преждевременному износу и повреждению различных компонентов двигателя. Настройка датчика давления масла Defi позволяет поддерживать оптимальное давление масла и тем самым продлевать срок его службы, что экономит средства на ремонте и замене деталей.
Итак, настройка датчика давления масла Defi является необходимой процедурой для обеспечения надежности работы двигателя, его оптимальной производительности и сохранения ресурсов.
Шаг 1: Установка датчика давления масла Defi
Перед началом установки убедитесь, что вы имеете все необходимые инструменты и материалы:
- Датчик давления масла Defi
- Ключ для отключения аккумулятора автомобиля
- Отвертки различных размеров
- Ключ для ниппеля
- Сальники
- Комплект крепежных элементов
Шаг 1: Откройте капот и найдите мотор автомобиля. Затем отключите аккумулятор, чтобы предотвратить возможные повреждения и несчастные случаи.
Шаг 2: Позаботьтесь о том, чтобы поверхность, на которую будет установлен датчик давления масла, была чистой и сухой.
Шаг 3: Отсоедините шланг, который подключен к фильтру масла, используя ключ для ниппеля. Будьте аккуратны, чтобы не повредить шланг и не потерять масло.
Шаг 4: Вставьте датчик давления масла Defi в отверстие на месте отключенного шланга. Убедитесь, что он плотно и безопасно закреплен.
Шаг 5: Затяните гайку датчика, чтобы обеспечить надежное крепление. Важно не перетягивать, чтобы не повредить резьбовую часть датчика и отверстие.
Шаг 6: Подключите отсоединенный шланг к другому концу датчика давления масла.
Шаг 7: Установите необходимые сальники на соединения шланга для обеспечения непроницаемости соединения.
Шаг 8: Убедитесь, что все соединения плотные и надежные.
Шаг 9: Подключите аккумулятор автомобиля и проверьте функциональность датчика давления масла Defi.
После того, как датчик давления масла Defi успешно установлен, вы готовы к дальнейшей настройке и наслаждению его функциями и преимуществами.
Шаг 2: Подготовка к настройке датчика масла Defi
Прежде чем приступить к настройке датчика масла Defi, необходимо подготовить все необходимые инструменты и материалы.
Вот список вещей, которые вам понадобятся:
1. Датчик масла Defi: убедитесь, что у вас есть правильный датчик масла Defi, совместимый с вашим автомобилем. Убедитесь, что он новый или в хорошем рабочем состоянии.
2. Кабель питания: вам понадобится провод питания для подключения датчика масла Defi к электрической системе автомобиля. Убедитесь, что провод питания соответствует требованиям производителя.
3. Инструменты: вам потребуются следующие инструменты: отвертка, клеммник, монтажная паста, кусок ткани для протирки поверхностей.
4. Документация: у вас должна быть документация, прилагаемая к датчику масла Defi. Ознакомьтесь с ней перед началом процесса установки и настройки.
После подготовки всех необходимых материалов и инструментов вы будете готовы приступить к самому процессу установки и настройки датчика масла Defi. Убедитесь, что вы следуете всем указаниям производителя и обращаетесь к профессионалам, если у вас возникают вопросы или затруднения.
Шаг 3: Процесс настройки датчика масла Defi
- Определите оптимальное место для установки датчика масла Defi на вашем автомобиле. Обычно датчик устанавливают на блок цилиндров или на масляный фильтр.
- Отключите аккумулятор автомобиля и установите отключенный положительный (+) провод на батарее.
- Очистите выбранную точку установки датчика масла Defi, используя спирт или другой подходящий очиститель для удаления грязи или жира.
- Установите датчик масла в выбранную точку с помощью подходящего монтажного комплекта, следуя инструкциям производителя.
- Подключите провода датчика и отделите их от других проводов и компонентов автомобиля. При необходимости закрепите провода с помощью скоб или зажимов, чтобы предотвратить их повреждение или перетирание.
- Проверьте, чтобы все соединения проводов были надежными и герметичными. Убедитесь в отсутствии разрывов, коррозии или других повреждений.
- Продолжая следовать инструкциям производителя, подключите выходные провода к приборной панели и установите индикатор давления масла Defi на подходящем месте внутри салона автомобиля.
- Включите аккумулятор автомобиля и проверьте, работает ли датчик давления масла Defi правильно. Установите ноль на индикаторе, используя регулирующие кнопки при необходимости.
- Протестируйте датчик масла Defi, запустив двигатель и проверив его работу. Обратите внимание на изменения показаний датчика при разных оборотах двигателя и условиях езды.
- Если датчик масла Defi работает неправильно или выдает неправильные показания, перепроверьте все подключения и убедитесь, что датчик правильно установлен и калиброван.
Следуя этим шагам, вы сможете успешно настроить датчик давления масла Defi на вашем автомобиле и получить точные показания давления масла в реальном времени.
Шаг 4: Тестирование и проверка результатов
После того, как вы установили датчик давления масла Defi, важно протестировать его функциональность и проверить, что он работает правильно. В этом разделе представлены шаги, которые следует выполнить для проверки результатов.
- Запустите двигатель автомобиля и дайте ему прогреться до рабочей температуры. Убедитесь, что масло прогревается и циркулирует.
- Откройте приложение Defi на вашем мобильном устройстве или компьютере и подключитесь к датчику давления масла.
- Настройте параметры датчика, такие как диапазон измерения, единицы измерения и предупреждающие уровни.
- Проверьте показания на дисплее приложения в реальном времени. Убедитесь, что показания соответствуют ожидаемым значениям.
- Выполните небольшую поездку на автомобиле, чтобы проверить датчик в реальных условиях. Обратите внимание на изменения показаний давления масла при разных условиях эксплуатации автомобиля.
- При необходимости проведите повторные настройки или калибровку датчика для достижения более точных результатов.
Важно помнить, что точность показаний давления масла может зависеть от различных факторов, таких как степень износа двигателя, температура окружающей среды и тип масла. Поэтому рекомендуется периодически проверять и калибровать датчик для обеспечения достоверных результатов.
