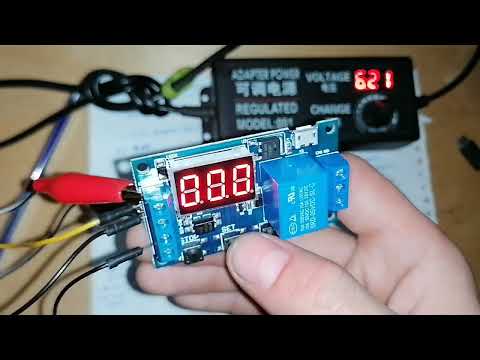

Сегодня расскажу о реле времени с таймером от 0.1 с до 999 минут (JZ-801), реле способно включать или выключать нагрузку заданном времени пользователем, а так же может работать в циклическом режиме (включение или отключение нагрузки, бесконечно или заданное количество). Используют реле времени, для полива растений, инкубаторов и так далее.

Технические параметры

► Номинальное напряжение: 6 — 30 В;
► Семисегментный трехразрядный индикатор;
► Максимальная нагрузка: DC – 30 В 10А, AC – 250 В 10А;
► Настраиваемое время задержки: 0-999 минут;
► Погрешность: 0.01%/с;
► Сохранение установленной задержки при отключении питания;
► Потребляемый ток: 20 мА в режиме ожидания, 50 мА при срабатывании реле;
► Габариты: 63 х 37 x 18 мм;
► Вес: 17 г.

Общие сведения

Модуль реле времени собран в бескорпусном виде, габариты платы 63 мм на 37 мм. В. В левом части модуля установлен трехразрядный семисегментный дисплей, на котором отображается режим работы и время, под ним расположен микроконтроллер. На другой стороне платы установлено одно реле, в моем случаи это SDR-05VDC-SL-C (фирма SONGLE), данное реле способно управлять нагрузкой с переменным напряжением, до 250 В и током 10 А или постоянным до 30 В. Питается модуль постоянным напряжением от 6 до 30 В, (через стабилизатор 78M05), так-же можно запитать модуль от 5 В, используя microUSB разъем или напрямую припаяться к площадкам на обратной стороне платы.

Управление модуля реле времени осуществляется с помощью четырех кнопок, STOP (стоп), SET (установка, выбор программ), UP (верх), DOWN (вниз). Так же, на модуле установлено два разъема, назначение каждого контакта показано на рисунке ниже.

Разъем 1:
► 6.0 — 30.0V — положительный контакт питание модуля;
► GND — заземляющий контакт питание модуля;
► Trigger — вход управления, положительный контакт;
► GND_T — вход управления, заземляющий контакт.

Вывод GND и GND-T можно соединить вместе, для этого установите перемычку, расположенную ниже разъема 1.

Разъем 2:
► NO — нормально разомкнутый контакт;
► COM — общий контакт реле;
► NC — нормально замкнутый контакт.

Настройка параметров:
Программирование реле осуществляется с помощью четырех кнопок, чтобы зайти в меню выбора режимов, необходимо нажать и удерживать кнопки SET.

► OP — время выключения (время во включенном состоянии);
► CL — время включения (время в выключенном состоянии);
► LOP — количество повторений (рабочих циклов таймера вкл/выкл);

Для сохранения настроек, снова нажмите и удерживаете кнопку «SET» на 1-2 секунды, после чего реле времени покажет выбранный активный режим, дисплей мигнет несколько раз, подтверждая настройки и начнет работать. Во время настроек OP и CL можно задать различные единицы измерения (для отображения используется точка), для этого во время редактирования нажмите кнопку «STOP». Если горит, самая правая точка, время задается в секундах (1с), если горит средняя точка, время в десятых долях секунды (0.1с), если горят все точки, время задается в минутах.

Режимы работы реле времени:
Реле времени может работать в одном из режимах работы показанных ниже, чтобы изменить режим необходимо нажать и удерживать кнопку «SET» и кнопками «UP» и «DOWN» выбрать режим.

► Режима 1.1: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится. При повторной подаче логической единицы (от 3V до 24V) на вывод «Trigger«, реле не будет реагировать, пока не кончится выставленное время «OP»

► Режима 1.2: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится. Но до того как время закончится, можно начать отсчет времени сначала, подав сигнал на вывод «Trigger«.

► Режима 1.3: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится. При повторной подаче логической единицы (от 3V до 24V) на вывод «Trigger«, реле сбросит время.

► Режим 1.4: В данном режиме, контакты NC — COM разомкнуты, а NO — COM замкнуты, при подаче питания на модуль реле начнет отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится, на вывод «Trigger» реле не реагирует.

► Режим 2.1: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» начинается отсчет времени установленный в параметре «CL «, после окончания, реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«. При повторной подаче логической единицы (от 3V до 24V) на вывод «Trigger«, реле не будет реагировать, пока не кончится выставленное время «OP» и «CL«.

► Режим 2.2: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» начинается отсчет времени установленный в параметре «CL «, после окончания, реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«. До того как время закончится, можем начать отсчет времени сначала, снова подав сигнал на порт Trigger.

► Режим 3.1: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится начинается отсчет времени установленный в параметре «CL«. Всё это повторяется указанное в параметре «LOP» количество раз, если указана бесконечность (—), то реле будет повторять эти действия бесконечно. При повторной подачи сигнала «Trigger» отсчет остановится и реле перейдет в исходное состояние.

► Режим 3.2: В данном режиме, контакты NC — COM разомкнуты, а NO — COM замкнуты, при подаче питания на модуль реле, начинается отсчет времени установленный в параметре «OP«, , после окончания отсчета реле переключится начинается отсчет времени установленный в параметре «CL«. Всё это повторяется указанное в параметре «LOP» количество раз, если указана бесконечность (—), то реле будет повторять эти действия бесконечно.

► Режим 4
В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче и удержании логической единицы (от 3V до 24V) на вывод «Trigger«, реле переключится контакты NC — COM разомкнуты, а NO — COM замкнуты. Реле будет в таком состоянии, пока есть сигнал на «Trigger», как только подача сигнала на «Trigger» прекращается, реле отключается не сразу, срабатывает таймер выставленный в OP и реле переключиться.

Дополнительные возможности

► При нажатии кнопки «STOP» происходит выключение реле (аварийное), на дисплее появится надпись «OFF», включить реле можно при повторном нажатии кнопки «STOP», на дисплее появится надпись «ON».
► При долгом нажатии и удержании кнопки «STOP», можно включить спящий режим, на дисплее появится надпись «C-P» (спящий режим включен), через 5 минут дисплей отключится (для экономии электроэнергии), включить его можно кратковременно нажав на кнопку «STOP». Второй параметр, это 0-d спащий режим отключен.

Купить на Aliexpress
Таймер, реле времени с задержкой включения от 0.1с до 999 минут, DC 6-30В, microUSB

Купить в Самаре и области
Таймер, реле времени с задержкой включения от 0.1с до 999 минут, DC 6-30В, microUSB

Источник

Привет всем муськовчанам.
Этот обзор будет посвящен электронному таймеру СN101A, приобретенному на просторах AliExpress.
Данный таймер я покупал для автоматического управления поливом на даче. Таймер предназначен для включения, выключения по заданной программе электрооборудования с потребляемым током до 16 А, рабочим напряжением 220-240 В.

Таймер можно использовать для включения и отключения уличного или внутреннего освещения (управление светом), управления технологическими процессами, электронагревательными приборами, различными бытовыми приборами (аквариумы, ионизаторы и увлажнители воздуха,), сельхозтехникой (механизмами кормления и поения животных), управление производственными процессами, управление рекламными вывесками, информационными стендами (рекламные щиты и т.д.) и во многих других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление.
Технические характеристики.
Модель CN101А
Номинальное рабочее напряжение: AC 220-240 В, 50/60Hz
(Есть модификации на различные напряжения питания- 220В, 110В, 48В, 24В, 12В)
Максимальная нагрузка: 16 А при 220В
Встроенная батарея 1,2В 40мА
Количество каналов: 1
Минимальное время переключения: 1 минута
Диапазон времени: 1 минута -168 часов
Количество программ: 17
Рабочая температура: от – 10 °С до +40 °С
Влажность: 35-85% RH
Крепление: накладной
Габаритные размеры: 60х60х32
При необходимости можно приобрести отдельно коробку для монтажа.

В данном таймере есть возможность запрограммировать 17 различных программ автоматического включения и выключения нагрузки. Так как реле недельное – каждая программа будет работать с периодичностью в неделю. Для каждой программы мы задаем время включения и отключения. Также каждая программа привязывается к определенным дням недели. Возможен выбор не только отдельных дней недели, но и выбор из нескольких предустановленных значений:

1)отдельно каждый день
2) вся неделя
3)вся неделя кроме воскресенья
4)с понедельника по пятницу (рабочие дни).
5)суббота и воскресенье (выходные).
6)понедельник, среда, пятница
7)вторник, четверг, суббота
8)понедельник, вторник, среда
9) четверг, пятница, суббота

На ЖК дисплее отображена следующая информация.
текущее время
текущий режим работы — «auto»
в верхней части дисплея – день недели. Дни недели отображаются сокращенно: «MO» – понедельник, «TU» – вторник, «WE» – среда, «TH» – четверг, «FR» – пятница, «SA» – суббота, «SU» – воскресенье.
Кнопка «Manual» позволяет переключать между тремя различными состояниями:
включить основной режим таймера – авто. На дисплее отображается — auto. Таймер выполняет программы.
вручную замкнуть реле. При замкнутом реле загорается красный индикатор, и на дисплее горит светящаяся лампочка.
разомкнуть реле. На дисплее видно перечеркнутую лампочку и индикатор не горит

Вид внутри таймера CN101A

Схема подключения нагрузки 220В.

Перед началом настройки устройства сделаем сброс, для этого надо нажать на кнопку «С».
Сначала необходимо установить текущий день недели и время. Для этого надо нажать и удерживать кнопку с обозначением часов. Нажатием кнопки «D+» выбираем текущий день недели. Затем кнопками «H+» (часы) и«M+» (минуты) устанавливаем текущее время.

Для входа в режим программирования реле нажимаем кнопку «P». После её нажатия на экране появится надпись 1 ON. Она означает настройку время включения первой программы. Кнопкой «D+ настраиваем дни когда действует программа, а кнопками «H+» и «M+» время. Затем снова нажимаем снова на кнопку «P». После её нажатия на экране появится надпись 1OFF. Мы перешли в настройки выключения первой программы.
Аналогично настраиваем время отключения программы. При следующем нажатии на кнопку «P», мы увидим на дисплее надпись 2 ON. Так будет продолжатся до 17-й программы, а затем можно выйти из режима программирования. При необходимости настраиваем нужные программы. Для быстрого выхода из режима программирования нужно нажать на кнопку с часами. Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать программу и нажать на кнопку «C/R».
Нагляднее настройку и работу таймера можно посмотреть в видео www.youtube.com/watch?v=_MBL5zpd-Vo

Плюсами данного таймера CN101A являются: качество исполнения, хорошая функциональность, небольшие габариты, несвязанные с сетью контакты реле позволяющие коммутировать и слаботочную нагрузку, встроенный аккумулятор (сохранение настроек таймера при пропадании напряжения), простая настройка и низкая стоимость(350р). Этот таймер у меня уже больше полгода исправно работает на поливе растений на даче.

Источник

Предназначение

С помощью программируемого таймера можно периодически включать вентиляцию, отопление, освещение, насосы и другие устройства, работающие от постоянного тока и переменного напряжения.
Максимальный ток переключения реле 10А, но для повышения надежности и срока службы реле желательно ограничить ток переключения до 5А, что соответствует мощности 1100Вт при напряжении питания 220В. Возможна настройка срабатывания от внешнего сигнала.
Он имеет светодиодный индикатор для отображения отчета о текущем времени, режиме работы и настройках.

Технические характеристики

диапазон питающего напряжения 5 — 30В;
управление нагрузкой до 10А (желательно не более 5А) при постоянном напряжении до 30В и переменном до 220В;
рабочая температура: от -40С до 85С;
потребляемый ток: 20 мА, при замкнутом состоянии реле: 60 мА
тонкая настройка времени замкнутого и разомкнутого состояния реле;
временной интервал: 0.1сек.– 999мин. ;
возможность циклического повторения включения/выключения реле;
количество повторений цикла: 1– 999 и режим бесконечного повтора;
возможность запуска таймера внешним сигналом через вход Trigger ;
напряжение внешнего управляющего сигнала: 3-24В;
размеры: 63х37мм.

Преимущества

Коммутируемое напряжение гальванически развязано от напряжения питания и управления таймера.
Присутствует защита от переполюсовки питания.

Схема подключения

Программирование таймера

Таймер имеет несколько режимов работы и может работать в одном из выбранных режимов. Для смены режима нужно зажать кнопку SET на 1 секунду и отпустить.
С помощью кнопок ВВЕРХ (вверху) и ВНИЗ (внизу) выбирается нужный режим и выбор подтверждается кратким нажатием на кнопку SET Список режимов и их назначение описаны ниже:

P1.1

Реле по умолчание разомкнуто, при подаче логической единицы (от 3V до 24V) на вход Trigger реле сразу же замыкается и начинается отсчет времени установленного в параметре OP, после окончания отсчета реле выключается.

P1.2

Реле по умолчанию выключено, при подаче сигнала на вход Trigger реле замыкается и начинается отсчет указанный в параметре OP, после окончания отсчета, реле отключается как и в режиме P1.1, но до того как время истекло можно начать отсчет времени сначала, снова подав сигнал на вход Trigger.

P1.3

Реле по умолчанию выключено, после подачи питания на вход Trigger включается реле и начинается отсчет времени указанного в параметре OP. После отсчета времени реле выключится. Подав сигнал на вход Trigger можно прервать таймер и разомкнуть реле до завершения отсчета.

P2

Реле срабатывает при подаче сигнала на вход Trigger, отрабатывает один раз и ждет следующей подачи сигнала. При подаче сигнала таймер сначала отсчитывает время, выставленное для разомкнутого состояния CL, и после истечении этого времени замыкает реле на время, выставленное для замкнутого состояния OP. После чего опять размыкает реле и ждет следующей подачи сигнала на Trigger. Настройка количества повторений здесь недоступна.

P3.1

Данный режим аналогичен режиму P2 за исключением того, что при подаче логической единицы на вход Trigger реле переходит сразу в замкнутое состояние, а не разомкнутое, так же в этом режиме можно указать количество повторений LOP. Если после включения таймера подать повторно сигнал на вход Trigger до завершения всех циклов, то этот сигнал остановит работу таймера, реле отключится, и отсчет циклов завершится.

P3.2

Реле срабатывает сразу после подачи питания на таймер, при этом реле сразу переходит в замкнутое состояние, отсчитывается время, указанное для замкнутого режима OP, после этого реле размыкается и начинается отсчет времени, указанного для разомкнутого режима CL. Всё это повторяется указанное в параметре LOP количество раз, если указана бесконечность (—), то реле будет повторять эти действия бесконечно.

P4

Реле по умолчанию отключено, при подаче сигнала на вход Trigger реле замыкается. Реле остается замкнутым пока на входе Trigger присутствует сигнал, как только подача сигнала на вход Trigger прекращается, таймер отсчитывает время, выставленное в OP, после чего реле отключается.

Сразу после подключения питания к реле индикатор показывает текущий режим работы. После выбора нужного режима кнопкой SET таймер автоматически переключается на установку времени работы реле.
В этой настройке мы можем установить три параметра:
— OP — Время нахождения реле в замкнутом состоянии
— CL — Время нахождения реле в разомкнутом состоянии
— LOP — Количество повторений (циклов) включения/выключения реле
Чтобы задать значение каждого из параметров, нужно выбрать один из них нажатием кнопки SET, после чего параметр отобразится и мигнет 3 раза. После этого можно задавать его значение. Если нужен другой параметр – нажмите на кнопку SET еще раз, иными словами кнопка SET листает 3 этих параметра. После выбора нужного параметра, отобразятся три цифры, показывающих значение параметра. Установить нужное значение параметра можно как описано ниже.
Параметр OP (замкнутое состояние):
Определяет время, в течение которого реле будет замкнуто.
Параметр CL (разомкнутое состояние):
Определяет время, в течение которого реле будет разомкнуто.
Параметр LOP (количество повторений):
Задает количество повторений циклов от 1 до 999 или неограниченное количество повторений (путем установки значения — (3 тире)).
Временные значения параметров можно задать в десятых долях секунды, в секундах или минутах.
Единица измерения временного параметра зависит от положения точки разрядности на индикаторе:
XXX. — время устанавливается в секундах (1-999).
XX.X — время устанавливается в 0.1 секундах (десятые доли секунды — 0.1-99.9 секунды)
X.X.X. — время устанавливается в минутах (1-999).
Изменение положения точек осуществляется путем кратковременного нажатия кнопки STOP. Изменение числового значения параметра осуществляется при помощи кнопок UP и DOWN.

Сохранение установленного значения

Сохранение установленного значения параметра производится длительным нажатием кнопки SET (2-3 секунды). После отпускания кнопки SET выбранный режим работы таймера мигнет 3 раза на индикаторе.

Примечание

Когда таймер не находится в состоянии установки режима работы или параметров, кнопка STOP служит для подключения/отключения реле от совместной работы с таймером, если реле подключено — на индикаторе отобразится надпись ON, если отключено – надпись OFF.

Источник

Содержание

Возможности таймера Cn101A
Внутреннее устройство
Область применения таймера Cn101A
Инструкция. Настройка. Установка времени и интервалов срабатывания таймера Cn101A.
- - Установка текущего времени
  - Программирование событий
  - Установка времени события
  - Сброс всех настроек таймера Cn101A
  - Ручное управление нагрузкой

Существует несколько вариантов таймеров с питанием от 12/24/110/220 вольт. В данной статье рассматривается модель с сетевым питанием 220В.

Обзор электронного таймера Cn101A. Внешний вид, внутреннее устройство, подключение, настройка и программирование, особенности. Таймер Cn101A, или как его еще называют — недельный таймер, можно использовать для автоматизации и дома и на даче, в гараже и в мастерской. Автоматизация полива, включения освещения, обогрева и т.д. Возможности ограничены лишь фантазией.

Электронный программируемый таймер Cn101A. Внешний вид.

Часы реального времени для управления включением и выключением нагрузки в конкретное время суток;
Внутренний резервный источник питания — не страшны кратковременные перебои с электроснабжением;
Управление нагрузкой через реле — гальваническая развязка нагрузки и таймера; возможность подключать как сетевую, так и низковольтную нагрузку;
Программирование до 17 пар событий (включение/выключение), с указанием для каждого — дня недели или серии из предустановленных дней и времени;
Независимость каждого события от других, т.е. можно запрограммировать одно событие только на включение, например в понедельник в 7 утра, а второе только на выключение, например в пятницу в 8 вечера.

Благодаря возможности выбора не только конкретного дня, но и множества предустановленных списков дней (только будни, выходные, через день и т.д. — рассмотрено ниже), количество событий можно многократно увеличить, так как одна запись может охватывать события всей недели сразу или нескольких определённых дней. События работают как триггеры, переключающие текущее состояние, благодаря чему их можно накладывать друг на друга, получая очень большую гибкость в управлении нагрузкой.

Минимальный интервал срабатывания реле — 1 минута. Максимальный — сутки минус 1 минута. При установке времени включения и выключения в одно значение, таймер не сработает. Подробнее программирование будет рассмотрено ниже.

Таймер имеет 4 вывода. Схема подключения нарисована на задней стороне корпуса. На одну пару контактов, обозначенную как «Power«, подаётся сетевое напряжение 220в, в другую «в разрыв» подключается нагрузка. По умолчанию, или в обесточенном положении, контакты реле разомкнуты.

Внутреннее устройство

Итак, разберём и посмотрим что же из себя представляет электронный программируемый таймер Cn101A:

Посмотреть текущие цены на таймер Cn101A

По фотографиям видно, что физически таймер разделён на два функциональных блока, выполненных каждый на своей печатной плате. На одной находится жидкокристаллический экран и контактные площадки для матрицы прорезиненных кнопок. Под ЖК экраном расположена микросхема-капля микроконтроллера управляющей логики. На второй плате расположены элементы коммутации (реле, клеммы, ключи) и простейший блок сетевого питания на гасящем конденсаторе.

Резервное питание таймера выполнено в виде литиевого аккумулятора — таблетки. Предусмотрена простейшая схема его подзарядки при наличии сетевого питания (практика показала, что полностью разряженный, после примерно суток работы от сети, таймер работал автономно еще примерно неделю и не разрядился).

Однако следует заметить, что при отсутствии сетевого напряжения, силовая часть прибора будет обесточена и реле управления нагрузкой, как и сама нагрузка, будет выключено. Благодаря наличию резервного питания, таймер лишь какое-то время будет сохранять свои настройки (время и запрограммированные события). Так же в этом режиме остаётся включённым экран и возможность управления таймером.

Контактная группа встроенного реле имеет нормально-разомкнутое состояние, то есть нагрузка по умолчанию отключена. Если, в соответствии с программой, на момент появления напряжения в сети нагрузка должна быть включена, реле её включит. При пропадании сетевого напряжения, соответственно, снова отключит.

Область применения таймера Cn101A

Возможности применения таймера очень широки и ограничены лишь Вашей фантазией и общим количеством поддерживаемых интервалов. Например, на его основе можно сделать эмуляцию присутствия в доме, когда в заданные интервалы времени будут включаться и выключаться источники освещения или звуков, эмитируя наличие хозяев в доме. Можно использовать таймер в качестве управления освещением или поливом в теплице или на участке, промывом фильтров водоочистки, управлением вентиляцией и множеством других вариантов подключаемой нагрузки. То есть можно автоматизировать множество циклических процессов, требующих периодических действий в заданное время.

Инструкция. Настройка. Установка времени и интервалов срабатывания таймера Cn101A.

Все настройки осуществляются с помощью пяти основных и трёх вспомогательных кнопок.

«P» (Program) — кнопка перехода в режим программирования времени событий;
«D+» (Day+) — кнопка увеличения показаний дня недели;
«H+» (Hour+) — кнопка увеличения показаний часов;
«M+» (Minutes+) — кнопка увеличения показаний минут;
«Циферблат» — кнопка перехода в режим настройки текущего времени или выхода из режима программирования. Показания времени для дня недели/часов/минут задаются при её удержании кнопками «D+» «H+» «M+«;
«C/R» — кнопка сброса установок текущего события. Действует в режиме программирования событий; При длительном нажатии (около 8-10 сек) очищаются все программы, дата/время не сбрасывается;
«c» — кнопка сброса прибора к заводским настройкам. При нажатии обнуляются все настройки;
«Manual» — Ручное управление нагрузкой. Имеет 3 режима:
- On — нагрузка включена;
- Auto — в зависимости от установок событий таймера;
- Off — нагрузка отключена.

Установка текущего времени

В первую очередь необходимо установить текущее время, включая день недели. Время устанавливается нажатием кнопки с изображением циферблата и, не отпуская её, кнопки «D+» для указания дня недели и кнопок «H+» и «M+» для установки часов и минут соответственно. Изменения идут только в сторону увеличения, что можно понять из названий кнопок. При любом изменении показаний часов или минут, показания секунд обнуляются.

Программирование событий

Следующим шагом указывают время, когда будет срабатывать встроенное реле и подавать или отключать питание на нагрузку. Для этого однократно нажимают кнопку «P«. Выбрать необходимое для редактирования событие включения или выключения можно последовательным нажатием кнопки «P«. Примерно через 20 секунд бездействия, если не будет нажата ни одна кнопка, таймер сам выйдет из режима программирования интервалов.

Принудительно выйти из режима редактирования установок можно нажатием кнопки с изображением циферблата. При этом в памяти прибора будут сохранены и вступят в силу все настройки, с учетом внесённых изменений. Если в новых настройках какой-либо интервал попадает на текущее время, состояние таймера соответствующим образом изменится. То есть, если в данный момент по какой-либо программе он должен быть включён, он включится. И наоборот.

Установка времени события

Входим в режим программирования, нажав кнопку «P». На экране появляются текущие настройки первого события, о чём свидетельствует цифра «1″ в начале. Сначала указываются настройки срабатывания таймера на включение (надпись «On» в левом нижнем углу экрана). По умолчанию все данные пусты, время не установлено («—:—«). При нажатии любой из кнопок «D+«/ «H+«/ «M+» таймер устанавливается по умолчанию на «все дни» и время «00:00».

Кнопками «H+» / «M+» последовательным перебором устанавливают, соответственно, часы от 00 до 24 и минуты от 0 до 59, в которые сработает настраиваемое событие.

Кнопкой установки «D+» выбирают необходимую комбинацию или конкретный день срабатывания таймера. Выбранные дни недели отображаются на экране в верхней строке. Возможные предустановленные варианты:

каждый день;
все дни, кроме воскресенья;
только будни (с понедельника по пятницу;
только выходные;
понедельник — среда — пятница;
вторник — четверг — суббота;
понедельник — вторник — среда;
четверг — пятница — суббота;
один конкретный день недели, выбираемый последовательным нажатием кнопки «D+«, начиная с понедельника.

Повторное нажатие кнопки «P» в режиме программирования приведёт к переходу на установки времени отключения текущего таймера. Следующее нажатие — к установкам включения второго события, еще раз — установки его отключения и т.д. по кругу. Номер таймера отображаются в самом начале маленькими цифрами «1«..»17«, тип события «ON» или «OFF» — в нижнем левом углу экрана.

Нажатие снопки «C/R» в режиме программирования таймера, приведет к удалению настроек только текущего, отображаемого на экране события. Остальные настройки это не затрагивает. Длительное нажатие (8-10 сек) в любом режиме сбросит все настройки кроме даты/времени.

Настраивать сразу оба действия (включение и выключение) на каждую запись не обязательно. Счетчик хоть и представляет из себя реле с 17-ю парами программируемых по времени событий включения/выключения, каждое из итоговых 34-х событий независимо от других.

Например, можно указать только событие включения. Тогда, при наступлении указанного времени, нагрузка включится, но отключения уже не произойдёт. Или другой вариант — в первом интервале указываем включение с утра до вечера ежедневно (по будням/выходным/через день и т.д.). Во втором — отключение до обеда и включение после.

Время	8:00	13:00	15:00	20:00
1й интервал	ВКЛ			ВЫКЛ
2й интервал		ВЫКЛ	ВКЛ
ИТОГ:	ВКЛ	ВЫКЛ	ВКЛ	ВЫКЛ

В итоге, установки таймера, наложившись друг на друга, будут представлять из себя ежедневное включение нагрузки с утра до вечера, с отключением в обеденное время. И всё это с помощью только двух программ из 17-ти!

То есть, каждая из 17-ти записей независима от других и поведение счетчика будет складываться из наложения всех запрограммированных событий друг на друга

Сброс всех настроек таймера Cn101A

При необходимости можно полностью обнулить все настройки, включая записи запрограммированных интервалов и установки времени. Делается это с помощью нажатия маленькой слегка утопленной в корпус кнопки «c«. При этом прибор вернётся к заводскому состоянию, с установками времени в 0:00 понедельника и отсутствующими событиями таймера

Ручное управление нагрузкой

В таймере Cn101A предусмотрено ручное управление с помощью кнопки Manual, расположенной в правом верхнем углу корпуса и имеет 3 режима:

On — нагрузка включена;
Auto — в зависимости от установок событий таймера;
Off — нагрузка отключена.

Переключение между режимами осуществляется последовательным перебором «Выключено» — «Авто» — «Включено» и обратно. Состояние текущего режима отображается под цифрами текущего времени маленькими иконками включенной или выключенной лампочки и надписью «Auto». Текущее состояние нагрузки так же отображает красный индикатор слева вверху прибора. При включённой нагрузке, индикатор будет гореть.

И напоследок, небольшой видеообзор программирования таймера Cn101A:

Источник

Технические параметры

Общие сведения

Вывод GND и GND-T можно соединить вместе, для этого установите перемычку, расположенную ниже разъема 1.

Дополнительные возможности

Купить на Aliexpress
Таймер, реле времени с задержкой включения от 0.1с до 999 минут, DC 6-30В, microUSB

Купить в Самаре и области
Таймер, реле времени с задержкой включения от 0.1с до 999 минут, DC 6-30В, microUSB

Опубликовано: 11.02.2018 12:40

Введение

Приветствую вас, в данной статье мы познакомимся с реле времени XY-J02. Данное реле содержит в себе 3х-разрядный 7и-сегментный индикатор, кнопки управления и небольшой микропроцессор с 7-ю зашитыми в нем режимами работы, что делает данное реле полноценным самостоятельным устройством, для работы которого не требуется микроконтроллер Arduino или аналоги, а так же каких либо программ и знаний в программировании. На базе данного реле можно сделать управление вентиляцией, освещением, отоплением, насосом и кучей других устройств.

В данной статье мы пройдемся по всем его режимам работы, дополнительным настройкам и вариантам подключения.

Технические характеристики

Питание:	6-30В при подключении к клеммной колодке или 5В при подключении к разъему micro USB
Потребляемый ток:	20мА в простое и 50мА при включенном реле
Управляемая нагрузка :	10А 30В постоянного тока или 10A 250В переменного тока
Циклов работы:	не менее 10000 срабатываний
Рабочая температура :	от -40°C до 85°C
Режимов работы:	7
Внешнее управление:	Есть
Размер:	63х38х20мм

Подключение

Подключение питания реле времени осуществляется через клеммы 6.0-30.0V и GND, а так же через разъем Micro USB.

В случае подключения питания через клеммы 6.0-30.0V и GND входное напряжение может быть от 6 до 30В. Для этого на реле времени установлен управляемый стабилизатор напряжения LM317, который понижает напряжение до 5В.
В случае подключения питания через разъем Micro USB, реле времени работает напрямую от 5В.

Настройка реле времени осуществляется через кнопки управления (STOP, SET, UP, DOWN) и 3х-разрядный 7и-сегментный индикатор.
Нагрузка подключается на клеммы реле (NO, Com, NC).
Управляющий сигнал или кнопка подключаются на клеммы (Trigger и GND_T).

Режимы работы

Реле времени имеет несколько режимов работы, выбрать из которых можно только один.
Для того чтобы сменить режим, необходимо зажать кнопку SET (Задать) на одну секунду и отпустить, теперь используя кнопки UP (Верх) и DOWN (Вниз) необходимо выбрать один из режимов работы, и подтвердить свой выбор коротким нажатием на кнопку SET.

Список режимов:

P1.1 (Режим задержки выключения) — В данном режиме реле по умолчание выключено, при подаче логической единицы (от 3 до 24В) на клеммы Trigger и GND_T реле сразу же включается и начинается отсчет времени установленный в параметре OP (Задержка выключения), после окончания отсчета, реле — выключается.
P1.2 — Аналог режима P1.1 с тем лишь отличием, что если снова подать логическую единицу, отсчет времени сбросится и начнется сначала.
P1.3 — Аналог режима P1.1 с тем лишь отличием, что если снова подать логическую единицу, реле выключится не дождавшись окончания работы. Данный режим чувствителен к дребезгу контактов.
P-2 (Режим задержки включения / выключения) — В данном режиме реле по умолчанию выключено, при подаче логической единицы таймер отсчитывает время заданное в параметре CL (Задержка включения) после чего включает реле, далее запускается отсчет времени установленный в параметре OP (Задержка выключения), после окончания отсчета, реле — выключается.
P3.1 (Режим задержки выключения / включения / циклический) — В данном режиме реле по умолчанию выключено, при подаче логической единицы реле включается и таймер отсчитывает время заданное в параметре OP (Задержка выключения) после чего выключает реле, далее запускается отсчет времени установленный в параметре CL (Задержка включения), после окончания отсчета, реле — включается. Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (—), то реле будет повторять эти действия всегда. Если во время работы снова подать логическую единицу, реле выключится не дождавшись окончания работы. Данный режим чувствителен к дребезгу контактов.
P3.2 (Режим циклический / автоматический) — Данный режим запускается автоматически при подачи питания на реле времени, при этом реле сразу же включается и начинается отсчёт времени установленный в параметре OP (Задержка выключения) после чего, реле выключается, и начинается отсчет времени установленный в параметре CL (Задержка включения). Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (—), то реле будет повторять эти действия всегда. Состояние клемм Trigger и GND_T при этом никак не влияет на процесс.
P4 — Аналог режима P1.2 с тем лишь отличием, что пока сохраняется высокий уровень на клеммах Trigger и GND_T отсчет времени не идет.

Сразу после подключения питания к реле на дисплее отображается текущий режим работы.

Настройки параметров

После того, как нужный режим работы выбран, короткими нажатиями на кнопку SET (Задать) выбираем один из трех параметров его настроек:

OP — Задержка выключения (Время нахождения реле во включенном состоянии).
CL — Задержка включения (Время нахождения реле в выключенном состоянии).
LOP — Количество повторений (циклов) включения / выключения реле.

Следует учесть, что для работы некоторых режимов не требуются настройка всех трех параметров, таким образом настроить можно только те, что необходимы для работы выбранного режима. Чтобы сохранить настройки снова зажимаем кнопку SET на пару секунд, после чего реле времени покажет выбранный нами режим, дисплей моргнет несколько раз и продолжит работу в новом режиме и с новыми настройками.

Во время настройки параметров OP и CL возможно задать различные единицы времени. Для этого необходимо во время редактирования параметра нажать кнопку STOP (Стоп). Для отображения единиц используются точки расположенные в правом нижнем углу цифр. Таким образом, если у вас горит самая правая точка, время задается в секундах. Если горит средняя точка, время задается в десятых долях секунды (0.1с). Если горит самая левая точка, время задается в минутах. Таким образом, максимальные задержки можно выставить в 999 минут.

Дополнительный функционал

Данное реле содержит и дополнительный функционал связанный с кнопкой STOP.

В любое время краткосрочное нажатие на кнопку STOP приводит к выключению работы реле (Аварийный стоп), при этом на дисплее появится надпись off. Включить реле обратно можно повторно нажав на туже кнопку, на экране появится надпись on.

Долгосрочное нажатие на кнопку STOP включает или выключает спящий режим, при этом на экране вы увидите следующее:

C-P — Спящий режим включен. При простое в течении пяти минут, реле отключит дисплей, тем самым экономя электроэнергию. Зажечь дисплей можно кратковременным нажатием на кнопку STOP, при этом спящий режим автоматически выключится.
0-d — Спящий режим выключен.

Пример

В качестве примера мы рассмотрим освещение лестничной площадки многоэтажного дома.

Для этого нам понадобится реле времени XY-J02, несколько (на каждый этаж по одному) не фиксирующихся выключателей (Это как обычный выключатель, только он всегда возвращается на место после нажатия на него), и несколько (так же, по одной на этаж) светодиодных ламп для освещения лестницы. Для примера возьмем трех этажный дом.

Таким образом, у нас получается следующая схема подключения:

Теперь в зависимости от того как мы настроем наше реле времени, его можно превратить как в «Таймер освещения» так и в «Импульсное реле». Я предпочту и первое, и второе, скажем так, объединим все в одном. А значит, нам понадобится режим работы P1.3, а в параметре OP я выставлю 300 секунд, т.е. 5 минут.

Собрав и настроив все, мы получим следующее:

Человек, зашедший в подъезд, на первом этаже нажимает на выключатель, вследствие чего включается свет на всей лестничной площадке, от первого до последнего этажа. Поднявшись до нужного этажа, человек снова нажимает на выключатель (уже на n-ом этаже), тем самым выключает свет на всей лестничной площадке. В случае если человек забудет выключить свет, он автоматически отключится по таймеру через пять минут. Тоже самое и наоборот, если человек захочет спуститься. Вот такую вот экономную систему освещения можно выполнить использую данное устройство.

Ну а у меня на этом все, успех вам и удачи.

На чтение 10 мин Просмотров 18 Опубликовано 8 апреля 2023 Обновлено 7 апреля 2023

Содержание

12 примеров использования реле времени с задержкой выключения или включения в быту
Что такое реле времени (далее Р.В.) с задержкой
С задержкой выключения — 1 реле, работающее навыворот
С задержкой включения — 2 устройства в одном
12 Вариантов использования реле дома
Схема подключения РВ на 2 выключателя с задержкой выключения 220в
2 вариант — схема задержка включения лампы накаливания 220в на реле самостоятельно собранном
РВ с задержкой включения 220в еще 2 схемы для управления освещением
РВ 220в на элементе от Schneider или другом, экономия электроэнергии до 10 % для кондиционера,
Р. задержки включения 220в 2 вариант ремонта для холодильника.
Модернизация управления 4 стеклоподъемниками
Вариант самодельного реле времени с задержкой на 24 вольта
3-я схема управление стеклоподъемниками на импортных деталях
Р. задержки выключения 220в вентилятора за 1 час своими руками
Для душа:
Для уборной:
Р. врем. с задержкой выключения варианты 2 и 3, 220в для вытяжки
Алгоритм работы данных схем следующий.
Схема для вытяжки РВ с задержкой выключения 220в на отечественном компоненте или 2 вариант на устройстве от abb
Самодельное Р. для задержки включения автомобильной сигнализации
РВ с задержкой выключения 220в с 3 лучших устройства с алиэкспресс
Ответы на часто задаваемые вопросы
3 частые ошибки при выборе Р.В.

12 примеров использования реле времени с задержкой выключения или включения в быту

12 схем для применения реле в быту. 2 нюанса — с задержкой включения или выключения. 4 вопроса проверки знаний. 3 лучших реле для заказа на алиэкспресс.

Что такое реле времени (далее Р.В.) с задержкой

Обычное реле предназначается для включения устройств после поступления сигнала. Реле времени срабатывает не сразу, а после прохождения промежутка времени заданного при его изготовлении или настройки. Если выполнено с задержкой, то перед включением или отключением отсчитывается еще один период. Он тоже либо предусматривается при изготовлении прибора либо настраивается (программируется).

а) Нельзя, это абсолютно разные устройства.

б) Да, для этого настраиваем задержку на ноль. (верный)

Отличаются ли реле с задержкой включения и выключения?

а) Да, первые отрабатывают задержку перед запуском основного таймера, вторые только выдерживают время после команды на выключение. (верный)

Возможна замена реле с задержкой выключения на реле с задержкой включения?

а) Нет это разные устройства. (верный)

Реле с задержкой включения можно ли заменить на два обычных реле времени?

а) Да если их правильно подключить. (верный).

Важно знать — реле с задержкой включения и выключения 2 разных устройства

Обычное реле времени включает смонтированное после них устройство на установленный при настройке промежуток времени. Устройства с задержкой работают не так.

С задержкой выключения — 1 реле, работающее навыворот

На реле подается сигнал о выключении устройства.
Начинается отсчет времени задержки, после того как период истек устройство выключается.

Если такое реле смонтировано перед обычной лампой то она будет гаснуть не сразу после того как сработал выключатель а после прохождения времени задержки.

С задержкой включения — 2 устройства в одном

На реле подается сигнал, он включает его механизм или электронную схему.
Сразу отсчитывается время задержки.
После того как время отсчитано реле включает подключенное устройство на заданное время.

Фактически это два реле времени включенные последовательно.

12 Вариантов использования реле дома

Схема подключения РВ на 2 выключателя с задержкой выключения 220в

Реле с задержкой выключения возможно применить для того, чтобы не забывать выключать свет в кладовой или на лестничной площадки. Для этого подключаем светильник через него.

Схема подключения освещения через реле задержки выключения

Чтобы схема работала корректно вместо обычных выключателей нужно использовать переключатели без фиксации в замкнутом положении. Подойдут и обычные кнопки.

Схема работает следующим образом.

Входя в помещение, вы замыкаете выключатель, включая освещение.
Выключатель не фиксируется в замкнутом положении то, отпустив клавишу выключателя, вы сразу прерываете подачу электроэнергии.
Выключения освещения не происходит, лампы подключены через реле с задержкой выключения.
Освещение отключится только после того как пройдет заданное время.
Для защиты перед реле установлен автоматический выключатель, он обесточит устройство, если ток повысится выше заданного при коротком замыкании (согласно ПУЭ пункт 7 3.1.14-19).

Эта схема удобна для длинных коридоров. Освещение можно будет включить с двух сторон помещения. Если такая возможность не нужна, то выключатель можно оставить один.

2 вариант — схема задержка включения лампы накаливания 220в на реле самостоятельно собранном

Эта схема подходит для тех, кто любит мастерить и знаком с радиоэлектроникой. В ней вместо готового устройства, рассчитанное на питание от сети 220 вольт, мы используем реле на 12 как более безопасное. Изготавливаем реле из стандартного электромагнитного с одной контактной группой. Схема переделки и внешний вид прибора показаны на рисунке ниже.

Приведенная схема не рассчитана на работу с мощной нагрузкой из-за ограниченных возможностей контактной группы. Если такая потребность возникает, то нужно ввести промежуточное реле. Нет различия в марках, применимы отечественные РПЛ, РПУ-2М, РП, РЭП или импортные (сегодня их больше на рынке и цена на них ниже, три самых лучших реле с алиэкспресс мы представим ниже).

Посмотрите на картинке: стандартное промежуточное реле. Чтобы вписать его в нашу схему подключаем контакты «N» и «А» не к точкам «L» и «N» а в точки «30» и «87» на предыдущей схеме.

РВ с задержкой включения 220в еще 2 схемы для управления освещением

2 вариант устройства для управления освещением собран на многофункциональных цифровых реле.

Управление освещением на цифровых реле

У цифровых реле гораздо больше возможностей. Задержку получиться выставить не на 10 15 минут, а на длительность больше суток. Есть возможность установить время когда будет включаться свет. 1 вариант подойдет для управления уличным освещением на приусадебном участке. Настраиваем реле для включения в 17 часов и отработки задержки, 13 часов. Уличные фонари будут гореть все ночью, а с рассветом погаснут.

Аппарат подключается и для работы с двумя управляемыми сетями, как на второй схеме. Два канала настраиваются абсолютно независимо.

РВ 220в на элементе от Schneider или другом, экономия электроэнергии до 10 % для кондиционера,

Часто кондиционер включают при открытом окне, так они работают вхолостую и тратят электроэнергию. Выход из ситуации — установка датчика на створке рамы и связь его с линией питания. Но, такой подход тоже не очень верный.

Если вы будете открывать окно на небольшой промежуток времени (впустить кота) то кондиционер будет выключаться, а потом включаться снова. Потребление тока в режиме «пуск-стоп» возрастает, такая работа также не увеличивает долговечность устройства.

Избегаем проблем установив в цепи «датчик-выключатель кондиционера» реле с задержкой выключения. Схема приведена ниже.

Схема включения реле с задержкой выключения для датчика на окне и кондиционера

Схема даже не предусматривает специального реле с задержкой, его функции выполняет обычное промежуточное. Работает она следующим образом.

При открытии окна замыкаются контакты, подается напряжение на реле.
Ток, необходимый для срабатывания, сразу не поступает на соответствующие выводы, а тратиться для зарядки конденсаторов. Для развязки в схему включены диоды.
После того как конденсаторы зарядятся величина тока поднимается до значения нужного для срабатывания реле. Реле отключает кондиционер.
Если окно уже закрыто, то после разрядки конденсаторов (за счет минимального прохода тока в обратном направлении через диод), реле снова подает напряжение на кондиционер.

Р. задержки включения 220в 2 вариант ремонта для холодильника.

Если трудно отыскать штатный датчик температуры затруднительно, вариант — установить любой подходящий. А для того чтобы компрессор не включался-выключался монтируем такую же схему как и для кондиционера.

Модернизация управления 4 стеклоподъемниками

Штатно в машине стеклоподъемники не работают при отключенном зажигании. Возможен случай — остановившись на несколько секунд, мы не можем открыть окно, чтобы рассчитаться с оператором заправки. Для исключения ситуации модернизируем схему управления электрооборудованием, установив реле задержки выключения.

Вариант самодельного реле времени с задержкой на 24 вольта

Предыдущая схема предусматривала питание от блока на 12 вольт. Предлагаем еще вариант, с питанием от сети 24 в. Он подойдет для грузовых автомобилей, в их сети такое напряжение.

Реле с задержкой выключения на 24 вольта

Устройство собирается на отечественных элементах, монтаж навесом. С помощью переменного резистора (он в самом низу схемы) регулируется время задержки выключения.

3-я схема управление стеклоподъемниками на импортных деталях

Если возникают проблемы с приобретением отечественных радиоэлементов, собираем реле с задержкой на импортных. Детали выпаяны из плат вышедшего из строя компьютера. Ниже схема.

Схема управления стеклоподъемниками на деталях от материнской платы компьютера

Работает устройство аналогично. Изменяя емкость конденсатора С1 или резистора R2 регулируем время задержки.

Реле времени своими руками

Р. задержки выключения 220в вентилятора за 1 час своими руками

Еще один вариант использования реле с задержкой — управление вентилятором или вытяжкой в душе или уборной. Вот схема для сборки самостоятельно.

Схема управления вентилятором в душе или уборной

Работает она в двух режимах выбираемых с помощью переключателя на реле. Сигнал для срабатывания реле — подача напряжения на освещение комнаты.

Для душа:

В помещении включается освещение.
Вы пользуетесь ванной.
Выйдя, вы выключили свет.
Начинается отработка времени задержки (пока накопится пар).
После задержки включается вентилятор на время необходимое для удаления пара.

Для уборной:

После того как зажегся свет начинается отсчет времени.
Через полминуты или больше (зависит от настроек) включится вытяжка.
Вентилятор работает в протяжении программно заданного времени.

Р. врем. с задержкой выключения варианты 2 и 3, 220в для вытяжки

Предложенную схему есть возможность собрать и на импортных реле, два варианта представлены ниже.

Подключение вытяжки на импортных реле

Алгоритм работы данных схем следующий.

Одновременно с включением освещения включается вытяжка.
После того как освещение выключено начинается отсчет времени.
Когда задержка прошла, вентилятор обесточивается.

Приборы настраиваются на время работы после выключения света то 15 минут. Для изменения задержки достаточно провернуть крестообразной отверткой или любым аналогичным инструментом ручку на их панели.

Схема для вытяжки РВ с задержкой выключения 220в на отечественном компоненте или 2 вариант на устройстве от abb

Вместо специальных реле для вентилятора, используем многофункциональные. На рисунке ниже представлены отечественные модели, но легко найти и выбрать и импортные.

Вариант — выбрать продукцию компании ABB.

Реле времени с задержкой от ABB

Подключаются устройства в цепь питания вентилятора, а затем ручками настраивают время работы и задержки.

Отечественные реле двухканальные, второй канал, возможно использовать для управление освещением. Для этого надо настроить их так лампочка гасла через время достаточное для использования помещения. Достигается экономия электроэнергии, если в доме есть забывчивые люди.

Самодельное Р. для задержки включения автомобильной сигнализации

Еще один вариант использования задержки — включить ее в цепь автомобильный сигнализации. Варианты этой охранной системы блокируют двери сразу после того как вы их закрыли, это не очень удобно, захлопнув машину с ключами и брелоком управления сигнализации остаешься на улице. Если смонтировать реле с задержкой в одну-две минуты у водителя будет время исправить ошибку. Вот вариант схемы.

Схема для задержки включения сигнализации

Устройство собрано на отечественных радиоэлементах навесом включается в цепь питания системы охраны. Изменяя емкость конденсатора можно регулировать время задержки.

РВ с задержкой выключения 220в с 3 лучших устройства с алиэкспресс

Покупка реле на портале алиэкспресс экономит деньги. Мы приводим три лучших устройства на этом сервисе.

Номер в рейтинге	Название	Плюсы	Недостатки
Первый	Digital LED Display Time Delay Relay Module Board DC 12V Control Programmable Timer Switch Trigger Cycle Module With Case	Цифрой индикатор, наличие корпуса	Для управления устройствами 220В нужно промежуточное реле
Второй	AC 220V H3Y-2 Power On Time Delay Relay Solid State Timer 1.0 30 Min Socket Base	Возможность работать в сети 220 В, удобная настройка	Предельное время задержки 30 мин
Третий	Programmable Delay Relay DH48S-S with socket base	Неограниченное время выдержек, наличие корпуса, возможность дистанционной настройки	Цена

Первый, второй и третий номер в нашем рейтинге реле

Ответы на часто задаваемые вопросы

В конце статьи ответим на несколько наиболее часто задаваемых вопросов.

Вопрос. Какой вариант предпочтительнее реле на 12 В и промежуточное на 220 или сразу рассчитанное на высокое напряжение?

Ответ. Первый вариант более безопасен при настройке, второй проще в монтаже.

Вопрос. Какое реле предпочтительнее механическое или электронное?

Ответ. Механические дешевле, электронные по надежности и функциональности их превосходят.

Вопрос. Импортные устройства более надежны?

Ответ. Российские стандарты жестче зарубежных, поэтому предпочтительнее выбирать отечественные устройства.

3 частые ошибки при выборе Р.В.

Выбирают реле, у которого максимальный или минимальный настраиваемый период отработки приближен к требуемому рабочему. Необходимо чтобы время, которое чаще всего будет отрабатывать устройство, находилось в средней трети.
Реле не рассчитано на подключенную нагрузку. Перед выбором определите максимальный ток управляемых реле устройств и изучите его характеристики.
Устройство предназначенное для помещений монтируют под открытым небом. Реле для установки на улице должно иметь класс защиты не ниже IP 68.

Надеемся, эта статья была не только познавательной, но и практически полезной. Отлично если она помогла сделать жилище более удобным и уютным.

Источник

На чтение 9 мин Просмотров 5.5к. Опубликовано 08.04.2022 Обновлено 08.04.2022

Содержание статьи

Для чего используется
Мой отзыв о таймере
Технические характеристики
Инструкция на русском языке
Подключение
Настройка цифрового таймера AHC612

Для чего используется

Электронное реле времени (таймер) AHC612 покупали в Леруа Мерлен. У него два программируемых выхода, к которым можно подключить устройства, и таймер по заданному времени будет подавать на них питание или отключать его.

В нашем случае, первый выход реле времени будет подавать питание по назначенному времени на блок управления озонатором для дождевой воды, второй выход будет включать и отключать сливной клапан.

Завязать на этот таймер можно всё что угодно. Он может включать и отключать по времени: освещение, всевозможные клапаны, насосы и т.д.

Мой отзыв о таймере

Но, когда разобрался, как настраивать, мне устройство понравилось. Работает у заказчика больше года, никаких сбоев и глюков замечено не было. При отключении питания настройки не сбрасываются.

Технические характеристики

Номинальное напряжение	230 В
Номинальная частота	50 Гц
Номинальный ток нагрузки ( cos φ = 1)	2 x 16 А
Номинальный ток нагрузки ( cos φ = 0,6)	2 x 10 А
Минимальный интервал включения	1 мин
Электрическая износостойкость	не менее 10⁵ циклов
Механическая износостойкость	не менее 10⁷ циклов
Потребляемая мощность	не более 1 Вт
Число ячеек память ВКЛ+ВЫКЛ	30+30
Устанавливаемая длительность импульса в режиме “Импульс”	от 1 до 59 сек
Время работы от резервного источника питания при отключении сети	150 часов
Погрешность отсчёта временных интервалов	1сек/сутки
Диапазон рабочих температур	от -5°C до +40°C
Ширина таймера на DIN-рейке	35,8 мм (2 DIN модуля)

Инструкция на русском языке

Мануал на русском языке есть, но в нём не совсем понятно как, и что подключать. А главное, что если подключить по электрической схеме из инструкции, есть шанс, что у вас будет замыкание.

Ниже я пошагово объясню, как и что настраивать, какие кнопки нажимать и для чего, на примере управления озонатором. Но, можете скачать инструкцию по применению на русском языке и разобраться с настройками сами.

Подключение

Когда вы посмотрите в заводскую инструкцию, то увидите, что разъёмам 1 и 4 нужно подключать ноль, а к клеммам 2 и 5 фазу. Но на электросхеме в инструкции и на реле времени видно, что эти контакты замыкаются. Думаю, не нужно объяснять, что будет, если замкнуть фазу с нулём.

Про этот многофункциональный таймер буду объяснять простыми и максимально понятными словами для чайников, поэтому профессиональные электрики не ругайте меня сильно в комментариях.

К разъёмам 1, 4 и L я подключил фазу от автомата. Если смотреть на таймер, то это будут левые крайний верхний и нижний контакты и верхний правый.

На контакт N подключаем ноль. Это правый нижний контакт.

Клемма 1, она же С1 отвечает за таймер 1 линии или контура, если хотите. По сути, это первый таймер, а клемма 4 или С2 отвечает за 2 линию или контура.

То есть, на С1 я подключил клапан, который включает водоподготовку. А на С2 я подключил клапан дренажа. Таймер физически один, но может работать как два таймера. Как два в одном.

Получается, что когда наступит время, настроенное мной на таймере, он замкнёт или разомкнёт, например, клеммы С1 и 2 или С2 и 5. Таким образом, подавая или убирая фазу с прибора.

По сути, это реле времени работает как вилка с розеткой: размыкает или замыкает контакты в нужное пользователю время. Только когда вилку вытаскиваешь из розетки, размыкается фаза и ноль, а это реле размыкает (выключает) только фазу.

Настройка цифрового таймера AHC612

В этом таймере установлена батарейка, которая сохраняет до 4 лет все настройки, при выключении питания от сети. Поэтому настраивать реле можно до того, как установите его в электрощиток.

Настройка времени

Первым делом настраиваем время. Для этого нажимаем кнопку MENU, в верхнем левом углу дисплея начнёт мигать надпись Prog, нужно нажать кнопку стрелки вправо, начнёт мигать значок часов. Нужно нажать кнопку ОК.

Далее начнёт мигать год — выбираем нужное значение кнопками ◀ и ▶, подтверждаем кнопкой ОК. По аналогии настраиваем месяц, день, часы и минуты.

Настройка режима работы

Для программирования нажимаем кнопку MENU и убеждаемся, что начала мигать надпись Prog, нажимаем ОК.

На дисплее начнёт мигать надпись С1.

Если вы будете программировать этот канал, то нажимайте ОК, если хотите настраивать канал С2, то нажимайте кнопку ▶, а потом ОК.

Начнёт мигать группа канала 1 ON.

Кнопками ◀ и ▶ настраивайте время ВКЛЮЧЕНИЯ, нажимаете ОК.

Начнёт мигать 1 OFF, кнопками ◀ и ▶ настраиваете время ВЫКЛЮЧЕНИЯ, нажимаете ОК.

Главное — понять: С1 и С2 это приборы, например, С1 у меня блок управления озонатором.

Значит, я буду выбирать в настройках С1, далее 1 ON время ставлю 00:00. А 1 OFF я ставлю время 00:15.

Потом, 2 ON выбираю время 01:00, а 2 OFF настраиваю на 01:15.

И так настраиваю каждый час.

В самом низу дисплея есть цифры от 1 до 7, это дня недели. Можно программировать так, что каждый канал и группа каналов будет работать только в определённые дни недели.
