Ц4353 инструкция по эксплуатации на русском

Комбинированный прибор Ц4353 (см. рис. 1) предназначен для измерения тока и напряжения в цепях постоянного и переменного тока синусоидальной формы, сопротивления постоянному току, емкости, относительного уровня переменного напряжения.

Рис. 1. Внешний вид прибора Ц4353

· напряжения постоянного тока 75 мВ до 600 В;

· напряжения переменного тока от 1,5 до 600 В;

· постоянного тока от 60 мкА до 1,5 А;

· переменного тока от 0,6 мА до 1,5 А;

· сопротивления постоянному току от 300 Ом до 500 кОм;

· электрической емкости от 2000 пФ до 0,5 мкФ;

· относительного уровня переменного напряжения от —15 до +2 дБ;

· рабочая полоса частот от 45 до 20 000 Гц.

Погрешность прибора не превышает ±5% и зависит от длины шкалы, рабочего положения, температуры, частоты и формы напряжения, индукции постоянного магнитного поля. Падение напряжения на приборе не более 0,5 В на постоянном и 1,5 В на переменном токе. Меры безопасности: при работе с напряжением более 30 В необходимо выполнять коммутацию при выключенном напряжении в исследуемой цепи.

Габаритные размеры прибора не превышают 215х115х90 мм. Масса прибора не превышает-1,5 кг. Питание прибора осуществляется от 3-х гальванических элементов АА (R6, LR6).

Измерение тока и напряжения.

Соединительные провода вставьте в гнезда «*» и «U, A, — Ω, — kΩ». Нажмите кнопку «—» при измерении на постоянном токе или «

» при измерении на переменном токе. Установите переключатель пределов измерения на значение 600 В при измерении напряжения или значение 1,5 А при измерении тока. Подключите прибор щупами к наследуемой цепи. При отклонении стрелки влево от нуля поменяйте местами соединительные провода. Добивайтесь отклонения стрелки на середину шкалы поворотом переключателя пределов измерения на меньшее значение тока и напряжения.

Отсчет постоянного тока и напряжения производить по второй шкале сверху, переменного тока и напряжения по первой шкале сверху в соответствии с положением переключателя пределов измерения.

Измерение сопротивлений до 300 Ом.

Соединительные провода вставьте в гнезда «*» и «U, A, — Ω, — kΩ» Нажмите одновременно кнопки «—» и «kΩ», что соответствует «Ω». Переключатель пределов измерения установите в положение «Ω». Ручкой установки нуля омметра при разомкнутых щупах установите стрелку на отметку «∞» шкалы «Ω». Если этого сделать не удается, смените источник питания. Присоедините к щупу прибора измеряемое сопротивление. Произведите отсчет по шкале «Ω» (третья сверху).

Измерение сопротивлений до 500 кОм.

Нажмите кнопку «kΩ». Подключите соединительные провода к зажимам прибора «*» и «U, A, — Ω, — kΩ» и замкните их накоротко. Переключатель пределов измерения установите в одно из положений «», «», «», «». Ручкой установки нуля омметра установите стрелку на нулевую отметку шкалы «кΩ, pF» (вторая снизу или четвертая сверху). Провода разомкните и присоедините измеряемое сопротивление к щупам. Произведите отсчет по шкале «кΩ, pF» (вторая снизу или четвертая сверху). Цена деления шкалы определяется переключателем пределов измерения «», «», «».

Проверка конденсаторов.

Проверку наличия емкости в конденсаторах большой емкости (без количественной оценки) можно производить омметром прибора Ц4315. Переключатель предела измерения установите в положение «». При проверке электролитических конденсаторов необходимо щуп провода, подключенного к зажиму прибора «U, A, — Ω, — kΩ», присоединить к корпусу конденсатора, а щуп провода, подключенного к зажиму «*» прибора, присоединять к плюсовому выводу конденсатора. Если конденсатор исправен, то в момент присоединения щупов стрелка прибора отклонится на нуль шкалы «кΩ, pF», а затем медленно возвратится к «∞» или остановится недалеко от него.

Если конденсатор пробит, то стрелка остается у «0» шкалы «кΩ, pF». При большой утечке стрелка прибора останется в правой части шкалы. Если конденсатор потерял емкость или имеет обрыв выводов, стрелка вообще отклоняться не будет.

Цифровой мультиметр: DT890B + , M890C + ,M890D, M890F, M890G

Цифровой мультиметр — компактный и точный инструмент, работающий от батареи и имеющий жидкокристаллический дисплей с разрядностью 3-½ цифры.

Преимущества данного мультиметра:

1. Высокая точность

2. Один переключатель, который можно установить на 30 позиций, выбирая функции и диапазон измерения, что делает процесс измерения быстрым и удобным.

Ц4353 руководство по эксплуатации

На данной странице представлена документация: Паспорт на Ц4353 — Прибор комбинированный (тестер-мультиметр) . Паспорт можно скачать или прочитать для ознакомительных целей.

Внимание! Мы не занимаемся распечаткой и продажей документации и ее отдельно без описанного в ней товара не высылаем!

Прибор электроизмерительный комбинированный Ц4353 с автоматической защитой от электрических перегрузок выпускался на Житомирском заводе «Электроизмеритель» с 1985 года.

Предел измерений:

Прибор предназначен для измерения силы и напряжения постоянного тока, действующего значения силы и напряжения переменного тока синусоидальной формы, сопротивления постоянному току, электрической емкости и уровня передачи напряжения переменного тока.

Принципиальная схема прибора Ц4353:

Выпускалось несколько модификаций прибора, на фото сверху образец 1985 года, а вот образец 1988 года:

Наконец добрался до темы

Как пользоваться тестером

При любых работах, будь то монтаж электропроводки или ремонт электрооборудования обойтись без тестера просто невозможно. Если при монтаже электропроводки можно как то выйти из положения и придумать что-то что поможет обойтись без измерительных приборов, то ремонтировать бытовую технику просто невозможно- потеряете такое количество нервов, времени и терпения… лучше сразу купить универсальный прибор (тестер) и не знать горя. Кстати тестеры бывают двух типов- цифровые и стрелочные. Принцип их работы рассматривать не будем, самое главное для нас- просто уметь пользоваться. Какой тестер лучше выбрать спросите Вы. Рассмотрим цифровой тестер.

Тестер DT9205A

Цена- недорогие модели стоят около 200 рублей, мне друг отдал тестер DT9205A китайского производства, заказанный на Aliexpress. В нем есть самые необходимые функции и достаточная для ремонта точность. Цена такого прибора- около 300 рублей (10$). Для себя, я радиолюбитель, я переделал щупы на более тонкие, чтобы было удобнее проверять радиодетали и измерять параметры различных устройств. Для ремонта и монтажа достаточно штатных щупов. Более дорогие цифровые модели имеют режим Auto (Autorange- автоматический выбор предела измерения) и повышенную точность. До этого у меня был стрелочный прибор советского производства Ц4353. Служил верой и правдой около 10 лет, потом лопнула пружина в головке и… так и валяется неисправный. Головку купить в нашей местности просто невозможно. Он достаточно точный, очень чуствительный (позволяет проверять полупроводники и конденсаторы на утечку сопротивления, с цифровым это проблематично) и стрелка имеет некоторую инерционность, т.е. при пульсациях стрелка прибора не дергается. На цифровом приборе значения будут хаотично прыгать. Цена стрелочного прибора на Авито около 5000 рублей, за такие деньги можно купить хороший цифровой прибор. Кроме тестеров можно также использовать электроизмерительные клещи. Они позволяют кроме описанных возможностей измерять токовую нагрузку не разрывая цепь. Просто надеваются дуги клещей на провод и снимаются показания. Очень удобно для распределения нагрузок по фазам. После краткого обзора перейдем непосредственно к измерениям.

DT9205A градации измерения

Наиболее часто пользуются режимом измерения сопротивления. ВНИМАНИЕ! При измерении сопротивления измеряемый участок или устройство должно быть обесточено! При монтаже электропроводки наиболее востребованная операция- режим прозвонки. Это самое первое положение ползунка на шкале измерения сопротивлений. Обозначается маленьким кругом и увеличивающимися скобками, направленными в сторону. Данный режим позволяет прозвонить участок с сопротивлением цепи не более 30 Ом (у разных приборов по разному). При более высоких сопротивлениях прибор уже не подает сигнал, но кажет падение напряжения на данном участке цепи. Прозвонка позволяет определить нужный провод (особенно это было заметно раньше на советских кабелях где все жилы имели одинаковые сечения и цвет), найти какой провод короткозамкнутый, проверить выключатели, автоматы, плавкие вставки, исправность провода и многое другое. Самое большое преимущество- не нужно смотреть на табло. Вставляете провода: черный в гнездо COM (это кроме того еще и минусовой провод при измерении постоянных напряжений и тока), это провод никогда не перетыкается, красный в гнездо с изображением сопротивления Ω, это еще плюсовой провод в цепях измерения постоянного напряжения. Просто измеряете цепь: есть сигнал- есть контакт, нет сигнала- нет контакта. Но если нет сигнала это еще не значит что цепь полностью разомкнута. Возможно на этой линии находится потребитель с высоким сопротивлением и зуммер прибора просто не подает сигнал. Поэтому в таких случаях переводят ползунок тестера на более высокие диапазоны. Если при пределе сопротивления нет- значит цепь полностью разомкнута. Со временем вы поймете что при монтаже электропроводки достаточно перевести ползунок до 2 кОм, потребители еще не подключены и никакого сопротивления они показать просто не могут. При ремонте следует учитывать- чем мощнее потребитель, тем более низкое сопротивление он имеет. Например: сравним сопротивления ламп накаливания на 40 и 150 Вт. Из страницы как сделать электропроводку мы знаем формулы расчета мощности и закон Ома. Таким образом потребляемый ток лампы на 40 Вт равен I=P/U=40/220=0.18 А, ток лампы на 150 Вт I=150/220=0.68 А. Найдем по закону Ома сопротивление: 40 Вт, R=U/I=220/0.18=1222 Ома, или 1,2 кОм, 150 Вт, R=220/0.68=324 Ома.

Режим измерения напряжения. В тестерах можно измерять постоянное и переменное напряжение частотой 50Гц. Пределы постоянного напряжения обозначаются буквой V и знаком похожим на =. Красный провод в гнездо V (это плюсовой провод). Для измерения переменного напряжения провода устанавливаются таким же образом. Начинать измерять напряжение лучше с самого большого предела, даже если вы знаете какое напряжение присутствует. Например вам нужно измерить 12 В постоянного тока на аккумуляторе автомобиля (вы знаете что должно быть 12 В, точнее 13,2 В). Устанавливаете ползунок прибора на 1000V в разделе постоянное напряжение. Присоединяете щупы к клеммам. Прибор покажет значение 13 (при исправном аккумуляторе), переходите на более низкий предел измерения- 200V (200 Вольт), Прибор покажет 13,2 вольта. Вы увидите точку на табло- значение слева до точки- целая часть, после точки- десятичная. При переходе на предел до 20V (20 Вольт), точка сдвинется влево и показания примут вид 13,24 В. Если вы опять переключите прибор на более низкий диапазон, прибор должен показать 1. Это значит что измеряемое напряжение больше заданного предела. Переменное напряжение измеряется аналогичным способом, только манипуляции с ползунком производятся на пределах V

. Попробуйте проверить напряжение в сети. Установите ползунок в 1000V

. Произведите измерения, вставив щупы в розетку. Будьте осторожны, НИКОГДА НЕ КАСАЙТЕСЬ МЕТАЛЛИЧЕСКИХ ЧАСТЕЙ ЩУПОВ. Показания должны вписываться в предел 220 В±10%, т.е. от 198 В до 242 В. Если показания ниже или выше- ваше поставщик электроэнергии возможно не настроил трансформаторы на подстанции. Это грозит усиленным износом бытовой техники и преждевременным выходом её из строя. Измерение напряжения производится всегда ПАРАЛЛЕЛЬНО нагрузке.

Режим измерения тока. Прежде всего ток измеряется ПОСЛЕДОВАТЕЛЬНО с нагрузкой, т.е., если вы не используете клещи, один провод должен быть разорван, в этот разрыв и встаете вы с прибором. Удобно проверять ток на выключателях- встаете на общий контакт и проверяете ток подключаясь к отходящим клеммам. Так же можно измерить нагрузку потребляемую домом на автомате. Автомат выключаете и на его клеммы подключаете тестер в режиме амперметра. Для переменного тока используется шкала А

, для постоянного А=. Провода необходимо включить таким образом: черный в COM (минус при постоянном токе), красный в гнезда 20 А или mA. Здесь два гнезда- один для большого тока до 20 А (при измерении тока нельзя давать нагрузку больше 10 сек), другой для меньших токов. Соответственно и ползунок вы должны расположить или на 20 А и включить красный провод в гнездо 20 А, или любые другие пределы, но провод установить в гнездо mA. Измерения производятся аналогично как и напряжение.

А что будет если вы перепутает полярность при измерении постоянного тока или напряжения? Да ничего страшного, просто перед значением на табло появится знак -.

Кроме того данный прибор позволяет измерять емкость (зона F) и коэффициент передачи тока транзисторов h21э.

Дополняю тему. По Вашим запросам увидел что многие интересуются

как пользоваться стрелочным тестером Ц4353

Прибор Ц4353, внешний вид

Сразу хочу предупредить что стрелочные приборы не рассчитаны на перегрузки и очень прихотливые в эксплуатации. Что же, за точность надо чем то платить. Поэтому старайтесь не перепутывать режимы работы прибора. Т.е. если вы измеряете сопротивление любого прибора без выпаивания из платы (бывает и такое), ОБЯЗАТЕЛЬНО отключите устройство от питания. Иначе, если питание довольно высокое (выше нескольких вольт) вы можете, в лучшем случае, пожечь балластные резисторы прибора (они прецезионные, т.е. высокоточные и заменить их будет крайне проблематично без потери точности прибора), в худшем- сожжете головку. На этом прибор можно будет просто выбросить. Старайтесь измерять напряжение и ток с максимально допустимого предела и постепенно понижая предел измерения. Например вы хотите измерить напряжение автомобильного аккумулятора. Напряжение аккумулятора около 13В постоянного тока. Минусовой щуп вставляем в разъем *, плюсовой в гнездо V,mA,Ω,-rx. Выбираем переключатель предел в секции V- больше напряжения аккумулятора (мы же знаем что напряжение выше 15В на нем просто быть не может) т.е. на предел 30. Теперь вся шкала укладывается у нас в этот диапазон- 30В. Обратите внимание что на каждый вид измерения , будь то сопротивление, напряжение или ток имеют свои шкалы на циферблате и так же для выбора типа измерения нужно нажать кнопку под галетным переключателем. Жмем правую кнопку, над ней нарисована горизонтальная черта, т.е. измерение постоянных тока и напряжения. Не перепутайте их. Нажимаем кнопку защиты, она справа и выше циферблата, небольшая круглая кнопка. Подключаем прибор, минус прибора к минусу аккумулятора, плюс к плюсу (старайтесь не перепутывать!). Стрелка отклонится на какое то значение, допустим на 13,5 делений по второй от верха шкале, она имеет черный цвет и по ней измеряется постоянное напряжение и ток (смотрите на значок с правой стороны от шкал). Теперь можем высчитать измеренное напряжение. Мы знаем что измеряем на пределе 30В, шкала имеет 30 делений, т.е. цена одного деления- 30В/30 делений= 1В/деление. Таким образом напряжение на приборе равно 13,5 делений*1В/деление= 13,5В постоянного тока. Если измеряем на пределе 60В то цена одного деления- 60В/30делений= 2В, при пределе 12 В- 2,5В/деление и т.д. для всех измерений напряжения и тока. Как же сосчитать проще и максимально быстро. Если особая точность не нужна и нужно приблизительное значение то старайтесь делить значение на что то кратное. Например в нашем примере с аккумулятором при измерении на 30В можно сразу делить шкалу пополам, т.е. получается 15В и стрелка будет рядом, значит напряжение около 15В. Вообще пределы измерения очень удобно продуманы и при некотором опыте работы все значения высчитываются буквально автоматически. Например если шкала отклонена на 1/3 шкалы при пределе 30В стрелка указывает на значение 10, значит напряжение составляет 1/3 от предельного и равно 30/3=10В. Так шкала в 30 единиц очень удобно делится на 2, 3, 5, 6, 10. Просто хочу сказать что при некотором опыте работы с данным прибором вы поразитесь простоте и точности прибора и на цифровые будете смотреть по крайней мере с недоверием. Большое количество манипуляций с прибором может привести в ужас новичка но тут просто надо набить руку и все. Измерения тока производится так же. Ни в коем случае не измеряйте ток параллельно цепи. Защита прибора может не успеть сработать! При измерении сопротивления щупы остаются в тех же гнездах. С переключателями под галетником и шкалами разберемся отдельно. Начнем с того что вы должны уже знать КАКОЕ сопротивление вы собираетесь измерять. Т.е если сопротивление низкое (до 300 Ом) то можно измерить с более высокой точностью при включении сразу 2 кнопок- средней и правой, над этими кнопками расположен знак Ω и черточки указывающие какие кнопки должны быть включены. Ручку переключателя пределов измерений ставим в положение Ω;кΩх1. Стрелка прибора сразу отклонится в правую сторону! Это кажется немного диким- еще ничего даже не начали измерять а прибор уже что то кажет! Если вы внимательно присмотритесь к циферблату то увидите две шкалы измерения сопротивления, верхняя и нижняя. Верхняя предназначена для низкоомного сопротивления, нижняя- для более высоких пределов.Присмотревшись к верхней оммической шкале вы увидите знак бесконечности с правой стороны. Теперь понятно почему стрелка сразу отклонилась? Прибор уже измерил сопротивление между щупами, а оно при разъединенных щупах гораздо выше 300Ом. Подгоните стрелку к значению бесконечности вращением регулятора rx, nF. Замкните щупы- стрелка укажет на ноль. Все, прибором можно производить низкоомные измерения, при этом стрелка укажет на точное значение измеряемого прибора. Т.е. если прибор показывает 40 на оммическом пределе- значит сопротивление равно 40 Омам. Для измерения высокоомных участков применяется следующая методика. Под галетником нажимается ТОЛЬКО СРЕДНЯЯ КНОПКА. Выбирается предел переключателем, значение х1, х10, х100 указывает что полученные показания нужно умножить на этот коэффициент. Замыкаем щупы, стрелка отклонится, регулятором подгоняем значение на НОЛЬ. Можем измерять сопротивление. Например на пределе кΩх10 мы получили значение 0,5, значит сопротивление равно 0,5*10=5кОм. Так же производим измерения на других пределах. Значения в мегаомах указываются напрямую. Кроме того этим прибором можно проводить измерения емкости (обратите внимание что щупы нужно переткнуть) и коэффициент усиления. Данные измерения используются крайне редко (кроме измерения емкостей конечно). Еще раз обращаю ваше внимание на бережное отношение к прибору. Постарайтесь не ронять, не мочить, не подвергать перегрузкам и неправильным подключениям данное чудо науки и техники. Это в самом деле очень точный прибор и как вы будете к нему относится так он вам и послужит.

Ну и для полноты картины советую просмотреть мое видео по сравнению китайского цифрового и советского стрелочного приборов.

Отзыв: Многофункциональный прибор Электроизмеритель Ц4353 — Древний но хороший .

Доброго времени суток уважаемые читатели моих отзывов сегодня хочу вам рассказать о старом советском тестере Ц4353 .

Это была целая серия тестеров Ц43**, насчитывающая около пяти десятков приборов, очень хорошего качества.

Значок производителя слева в низу .
Хоть в нашей жизни цифровые мультиметры вроде бы и вытеснили стрелочные. За дешевизну, простоту (ничего по шкале смотреть и считать не нужно ) воткнул щупы и вот тебе готовое показание в цифрах.
Но стрелочный более информативный, особенно при настройке, тут нам не нужны показания а нужно сравнение увеличился сигнал или уменьшился и по стрелке это очень удобно. В дорогих цифровых мультиметрах для этого сделана виртуальная шкала над цифрами.
Ещё при настройке ВЧ каскадов без стрелочного вообще ни как. На цифровой идёт наводка и там цифорки бегают как препадошные и ничего вообще нельзя измерить.
Эта серия тестеров снабжена электронно механической защитой. электронно потому что за токами следит микросхема, а механическая потому что исполнительный механизм реле с толкателем и фиксатором. Этот механизм как раз над измерительной головкой .
О пределах измерения не буду, они все видны на переключателе .
Снизу лючок под батарейки (для измерения сопротивления они нужны, для напряжения и тока нет).

На видео заснял все моменты, как я его возрождал из кучи мусора !!
Я по первой специальности слесарь КИП и А, так вспомнил молодость .
Спасибо, что потратили своё время на прочтение моего отзыва.

Как пользоваться прибором ц4353

Компактный и удобный в обращении прибор Ц4353 используется при измерении не только силы тока и напряжения, но так, же способен измерять сопротивление тока и величины сигнала по напряжению. Особая конструкция корпуса позволяет использовать прибор, как в пределах мастерской, так и на открытых пространствах в сухую погоду.

Основные особенности прибора Ц4353

Самой главной особенностью данного тестера является его многофункциональность. Относительно небольшой корпус позволяет использовать Ц4353 в закрытых отапливаемых и вентилируемых помещениях. Согласно производственным характеристикам ему присвоена 2 группа ГОСТ 22261 по климатическим условиям применения, что дает возможность эксплуатации в пределах от -10 до +40ºС при атмосферном давлении 630-800 мм рт. ст. Так же одной из отличительных особенностей прибора является измерительный механизм стрелочного типа. Эта деталь позволяет производить наиболее точные испытания по сравнению с современными электронными аппаратами. А наличие автоматической защиты от перегрузок позволяет его обладателям без опасения применять прибор при ремонте и эксплуатации электрооборудования в производственных помещениях.

Еще одной уникальностью прибора считается его невероятная долговечность использования. Средний срок службы экземпляра составляет около 6 лет, а количество часов наработанных на отказ составляет 6250ч. Вес Ц4353 равен всего лишь 1 кг.

В каких пределах функционирует прибор электроизмерительный Ц4353

Многофункциональность прибора позволяет ему значительно выделяться среди конкурентов. Силу постоянного тока и напряжение можно измерить в пределах от 0,06 до 1500 мА и от 0,075 до 600В соответственно. Силу и напряжение переменного тока измеряют в интервалах от 0,6 до 1500мА и от 1,5 до 600В. А сопротивление постоянному току вычисляется в пределах от 0,3 до 10000кОм.

Сферы использования Ц4353

Электроизмерительный прибор является одним из представителей советских средств измерений. Поэтому он очень прост и удобен в работе. Сфера деятельности приборов обширна:

• измерение силы тока и напряжения в электро цепях
• регистрация не только минимальных и максимальных значений, но и среднеквадратичных
• прибор дает минимальную погрешность при метрологических испытаниях
• очень удобен в использовании в любых средах.

А его особенная легкость в применении превзойдет все ожидания любого радиолюбителя.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта , буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Предел измерений Ц4353: силы постоянного тока: 0,06 . 1500 мА; напряжения постоянного тока: 0,075 . 600 В; силы переменного тока: 0,6 . 1500 мА; напряжения переменного тока: 1,5 . 600 В; сопротивления постоянному току: 0,3 . 10000 кОм; емкости: 0,5 мкф.

Прибор комбинированный Ц 4353 предназначен для измерений силы и напряжения постоянного и переменного тока, сопротивления постоянному току, емкости и относительного уровня передачи переменного напряжения.

Прибор Ц4353 измеряет среднее значение переменного тока или напряжения, но проградуирован в действующих (эффективных) значениях при практически синусоидальной форме кривой. Применяется для измерения параметров электрических цепей электро- и радиотехнических устройств в различных отраслях народного хозяйства.

Измерительный механизм магнитоэлектрической системы с внутрирамочным магнитом.

Пластмассовый корпус прибора Ц-4353 состоит из основания и крышки. Элементы прибора смонтированы на печатных платах. Подвижная часть выполнена на растяжках. Измерительный механизм стрелочного типа .

В приборе Ц4353 размещен единый источник питания, состоящий из трех последовательно включенных сухих элементов типа Э316 и предназначенный для питания омметра и усилителя автовыключателя.

Основные технические характеристики тестера Ц4353:

Класс точности при измерениях:
на постоянном токе: 1,5;
на переменном токе: 2,5.

Предел измерений:
силы постоянного тока: 0,06 . 1500 мА;
напряжения постоянного тока: 0,075 . 600 В;
силы переменного тока: 0,6 . 1500 мА;
напряжения переменного тока: 1,5 . 600 В;
сопротивления постоянному току: 0,3 . 10000 кОм;
емкости: 0,5 мкф.

Коэффициент искажения синусоидальной формы: 1,11.

Количество пределов измерения: 38.

Входное сопротивление вольтметра:
на постоянном токе: 20 кОм/В;
на переменном токе: 2 кОм/В.

Частотный диапазон: 45 . 5000 Гц.

Наработка на отказ: 6250 ч.

Средний срок службы: 6 лет.

Рабочее положение: горизонтальное.

Температура окружающего воздуха: -10 . +40 °С;
относительная влажность: 90 % при 30 °С.

Масса Ц-4353: 1,5 кг.
Габариты Ц-4353: 215х115х90 мм.

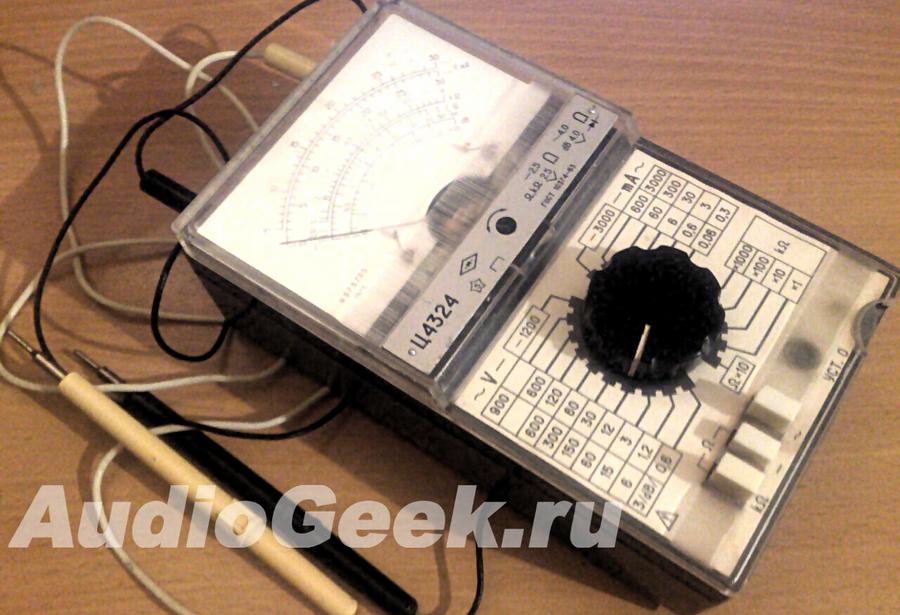

Весьма распространенный комбинированный измерительный переносной прибор Ц4324 по сегодняшней классификации можно назвать мультиметром или тестером. Прибор Ц4324 предназначен для измерения постоянных и переменных напряжений и токов, а при наличии батареек так же и сопротивления. Что же представляет из себя прибор Ц4324, схема его внутренностей и как им пользоваться.

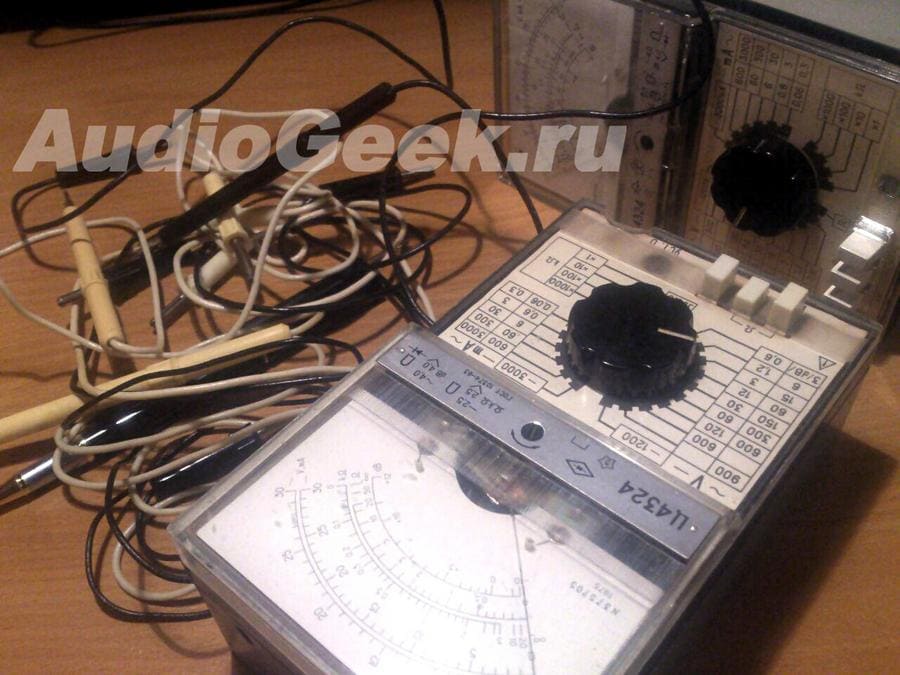

Сам я являюсь обладателем двух Ц4324, изготовленных в один год но из разных партий. К слову это 1982 год.

Оба прибора идентичны, за исключением надписей на нижних крышках. Они дополняют друг друга:

Для просмотра в полном качестве нажмите на картинку

Как пользоваться Ц4324 — инструкция

Ц4324 имеет весьма широкие диапазоны измерения по всем величинам. Он не уступает, и даже превосходит многие современные мультиметры как по точности так и по возможностям.

Выбор диапазона измерения осуществляется вращением кругового переключателя. А выбор режима измерения переменной либо постоянной величины тока/напряжения, либо же режима измерения сопротивления производится нажатием одной из кнопок 3-х клавишного переключателя.

Т.е. для того, чтобы измерить напряжение либо ток при помощи Ц4324, в зависимости от того какая это величина постоянная (черточка – ) либо переменная (волнушка

) необходимо нажать соответствующую кнопку переключателя. Затем выбрать нужный диапазон измерения.

Если вы не знаете, какое напряжение или ток будет измеряться, всегда ставьте сначала на максимальную шкалу, иначе спалите любой прибор!

Как померить напряжение в розетке — Ц4324

В качестве примера использования Ц4324 рассмотри как измерить напряжение в розетке. В идеале напряжение там 220 вольт переменного тока. Поэтому нажимаем клавишу с волнушкой(

Теперь нужно выбрать диапазон измерения. Т.к мы знаем что в сети напряжение 220В, то выбираем шкалу в 300 вольт и только после этого вставляем щупы прибора в розетку.

Выбранные 300 вольт означают, что теперь вся шкала прибора (максимальное отклонение стрелки вправо) это 300 вольт. Соответственно, нужные нам 220 вольт будут располагаться на самой верхней из нарисованных шкал на отметке 22. Рядом с каждой из шкал есть условное обозначение для чего она нужна.

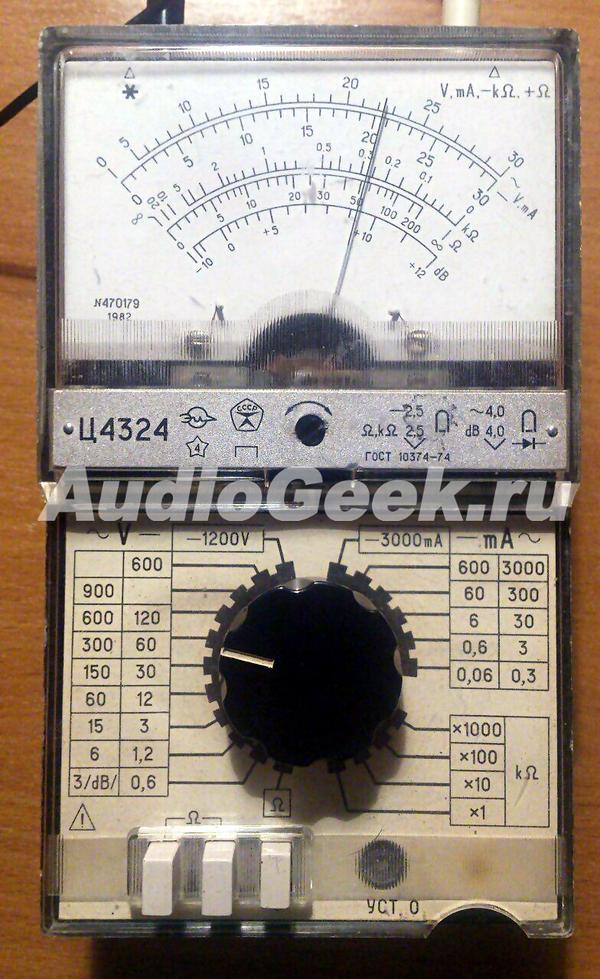

На фото выше, вставленный в сеть прибор показывает напряжение около 225 Вольт.

Диапазоны шкал Ц4324

• Переменное напряжение (Вольт): 3 , 6 , 15 , 60 , 150 , 300 , 600 , 900
• Постоянное напряжение(Вольт): 0.6 , 1.2 , 3 , 12 , 30 , 60 , 120 , 600 , 1200
• Постоянный ток (мили Ампер): 0.06 , 0.6 , 6 , 60 , 600 , 3000
• Переменный ток (мили Ампер): 0.3 , 3 , 30 , 300 , 3000
• Сопротивление (кило Ом): 0.01 , 1 , 10 , 100 , 1000

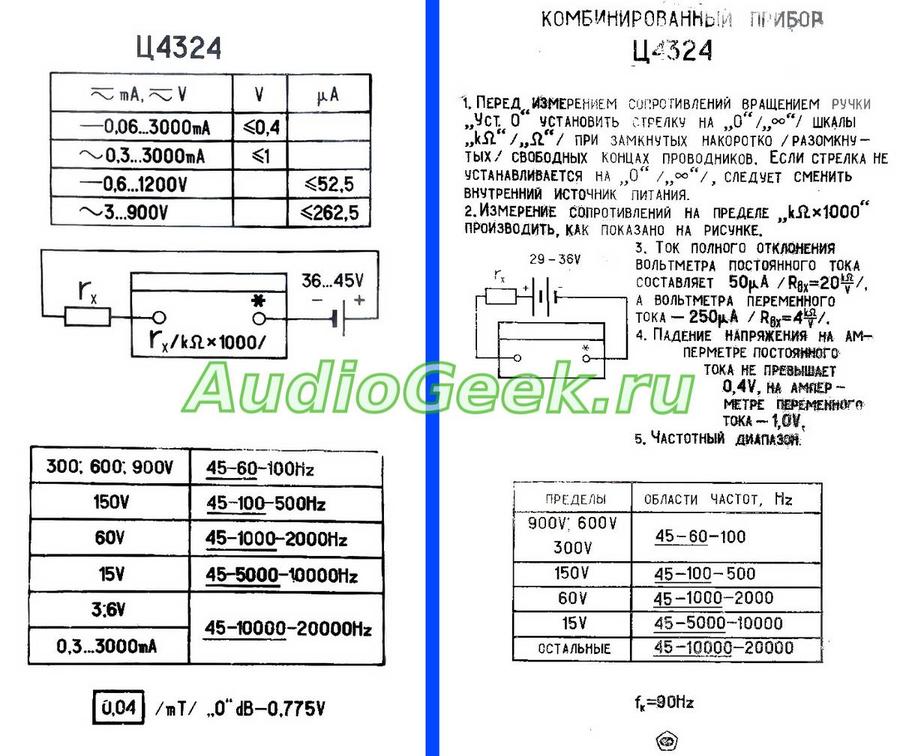

При измерении величин переменных напряжений и токов имеются ограничения по частотному диапазону. Эти ограничения зависят от выбранного диапазона измерений и приведены в таблицах на задней крышке ( см. рис. выше).

Схемотехнически, для измерения переменных напряжений и токов используется выпрямитель на двух диодах Д9Д (см. Схему ниже). Для точного измерения переменного напряжения более высокой частоты следует использовать схему Активного выпрямителя.

Принципиальная схема прибора Ц4324

Список использованных в схеме деталей

Заключение

Комбинированный прибор Ц4324, не смотря на почтенный возраст, по праву заслуживает почетного звания Мультиметр. Он и по сей день перекрывает большую часть потребностей пользователей таких приборов.

Напоследок, стоит сказать, что наибольшая погрешность головок стрелочных приборов проявляется в первой трети шкалы. Ввиду этого рекомендуется выбирать диапазон измерения так, чтобы измеряемая величина не приходился на начало шкалы.

Как пользоваться тестером

При любых работах, будь то монтаж электропроводки или ремонт электрооборудования обойтись без тестера просто невозможно. Если при монтаже электропроводки можно как то выйти из положения и придумать что-то что поможет обойтись без измерительных приборов, то ремонтировать бытовую технику просто невозможно- потеряете такое количество нервов, времени и терпения… лучше сразу купить универсальный прибор (тестер) и не знать горя. Кстати тестеры бывают двух типов- цифровые и стрелочные. Принцип их работы рассматривать не будем, самое главное для нас- просто уметь пользоваться. Какой тестер лучше выбрать спросите Вы. Рассмотрим цифровой тестер.

Цена- недорогие модели стоят около 200 рублей, мне друг отдал тестер DT9205A китайского производства, заказанный на Aliexpress. В нем есть самые необходимые функции и достаточная для ремонта точность. Цена такого прибора- около 300 рублей (10$). Для себя, я радиолюбитель, я переделал щупы на более тонкие, чтобы было удобнее проверять радиодетали и измерять параметры различных устройств. Для ремонта и монтажа достаточно штатных щупов. Более дорогие цифровые модели имеют режим Auto (Autorange- автоматический выбор предела измерения) и повышенную точность. До этого у меня был стрелочный прибор советского производства Ц4353. Служил верой и правдой около 10 лет, потом лопнула пружина в головке и… так и валяется неисправный. Головку купить в нашей местности просто невозможно. Он достаточно точный, очень чуствительный (позволяет проверять полупроводники и конденсаторы на утечку сопротивления, с цифровым это проблематично) и стрелка имеет некоторую инерционность, т.е. при пульсациях стрелка прибора не дергается. На цифровом приборе значения будут хаотично прыгать. Цена стрелочного прибора на Авито около 5000 рублей, за такие деньги можно купить хороший цифровой прибор. Кроме тестеров можно также использовать электроизмерительные клещи. Они позволяют кроме описанных возможностей измерять токовую нагрузку не разрывая цепь. Просто надеваются дуги клещей на провод и снимаются показания. Очень удобно для распределения нагрузок по фазам. После краткого обзора перейдем непосредственно к измерениям.

DT9205A градации измерения

Наиболее часто пользуются режимом измерения сопротивления. ВНИМАНИЕ! При измерении сопротивления измеряемый участок или устройство должно быть обесточено! При монтаже электропроводки наиболее востребованная операция- режим прозвонки. Это самое первое положение ползунка на шкале измерения сопротивлений. Обозначается маленьким кругом и увеличивающимися скобками, направленными в сторону. Данный режим позволяет прозвонить участок с сопротивлением цепи не более 30 Ом (у разных приборов по разному). При более высоких сопротивлениях прибор уже не подает сигнал, но кажет падение напряжения на данном участке цепи. Прозвонка позволяет определить нужный провод (особенно это было заметно раньше на советских кабелях где все жилы имели одинаковые сечения и цвет), найти какой провод короткозамкнутый, проверить выключатели, автоматы, плавкие вставки, исправность провода и многое другое. Самое большое преимущество- не нужно смотреть на табло. Вставляете провода: черный в гнездо COM (это кроме того еще и минусовой провод при измерении постоянных напряжений и тока), это провод никогда не перетыкается, красный в гнездо с изображением сопротивления Ω, это еще плюсовой провод в цепях измерения постоянного напряжения. Просто измеряете цепь: есть сигнал- есть контакт, нет сигнала- нет контакта. Но если нет сигнала это еще не значит что цепь полностью разомкнута. Возможно на этой линии находится потребитель с высоким сопротивлением и зуммер прибора просто не подает сигнал. Поэтому в таких случаях переводят ползунок тестера на более высокие диапазоны. Если при пределе сопротивления нет- значит цепь полностью разомкнута. Со временем вы поймете что при монтаже электропроводки достаточно перевести ползунок до 2 кОм, потребители еще не подключены и никакого сопротивления они показать просто не могут. При ремонте следует учитывать- чем мощнее потребитель, тем более низкое сопротивление он имеет. Например: сравним сопротивления ламп накаливания на 40 и 150 Вт. Из страницы как сделать электропроводку мы знаем формулы расчета мощности и закон Ома. Таким образом потребляемый ток лампы на 40 Вт равен I=P/U=40/220=0.18 А, ток лампы на 150 Вт I=150/220=0.68 А. Найдем по закону Ома сопротивление: 40 Вт, R=U/I=220/0.18=1222 Ома, или 1,2 кОм, 150 Вт, R=220/0.68=324 Ома.

Режим измерения напряжения. В тестерах можно измерять постоянное и переменное напряжение частотой 50Гц. Пределы постоянного напряжения обозначаются буквой V и знаком похожим на =. Красный провод в гнездо V (это плюсовой провод). Для измерения переменного напряжения провода устанавливаются таким же образом. Начинать измерять напряжение лучше с самого большого предела, даже если вы знаете какое напряжение присутствует. Например вам нужно измерить 12 В постоянного тока на аккумуляторе автомобиля (вы знаете что должно быть 12 В, точнее 13,2 В). Устанавливаете ползунок прибора на 1000V в разделе постоянное напряжение. Присоединяете щупы к клеммам. Прибор покажет значение 13 (при исправном аккумуляторе), переходите на более низкий предел измерения- 200V (200 Вольт), Прибор покажет 13,2 вольта. Вы увидите точку на табло- значение слева до точки- целая часть, после точки- десятичная. При переходе на предел до 20V (20 Вольт), точка сдвинется влево и показания примут вид 13,24 В. Если вы опять переключите прибор на более низкий диапазон, прибор должен показать 1. Это значит что измеряемое напряжение больше заданного предела. Переменное напряжение измеряется аналогичным способом, только манипуляции с ползунком производятся на пределах V

. Попробуйте проверить напряжение в сети. Установите ползунок в 1000V

. Произведите измерения, вставив щупы в розетку. Будьте осторожны, НИКОГДА НЕ КАСАЙТЕСЬ МЕТАЛЛИЧЕСКИХ ЧАСТЕЙ ЩУПОВ. Показания должны вписываться в предел 220 В±10%, т.е. от 198 В до 242 В. Если показания ниже или выше- ваше поставщик электроэнергии возможно не настроил трансформаторы на подстанции. Это грозит усиленным износом бытовой техники и преждевременным выходом её из строя. Измерение напряжения производится всегда ПАРАЛЛЕЛЬНО нагрузке.

Режим измерения тока. Прежде всего ток измеряется ПОСЛЕДОВАТЕЛЬНО с нагрузкой, т.е., если вы не используете клещи, один провод должен быть разорван, в этот разрыв и встаете вы с прибором. Удобно проверять ток на выключателях- встаете на общий контакт и проверяете ток подключаясь к отходящим клеммам. Так же можно измерить нагрузку потребляемую домом на автомате. Автомат выключаете и на его клеммы подключаете тестер в режиме амперметра. Для переменного тока используется шкала А

, для постоянного А=. Провода необходимо включить таким образом: черный в COM (минус при постоянном токе), красный в гнезда 20 А или mA. Здесь два гнезда- один для большого тока до 20 А (при измерении тока нельзя давать нагрузку больше 10 сек), другой для меньших токов. Соответственно и ползунок вы должны расположить или на 20 А и включить красный провод в гнездо 20 А, или любые другие пределы, но провод установить в гнездо mA. Измерения производятся аналогично как и напряжение.

А что будет если вы перепутает полярность при измерении постоянного тока или напряжения? Да ничего страшного, просто перед значением на табло появится знак -.

Кроме того данный прибор позволяет измерять емкость (зона F) и коэффициент передачи тока транзисторов h21э.

Дополняю тему. По Вашим запросам увидел что многие интересуются

как пользоваться стрелочным тестером Ц4353

Прибор Ц4353, внешний вид

Сразу хочу предупредить что стрелочные приборы не рассчитаны на перегрузки и очень прихотливые в эксплуатации. Что же, за точность надо чем то платить. Поэтому старайтесь не перепутывать режимы работы прибора. Т.е. если вы измеряете сопротивление любого прибора без выпаивания из платы (бывает и такое), ОБЯЗАТЕЛЬНО отключите устройство от питания. Иначе, если питание довольно высокое (выше нескольких вольт) вы можете, в лучшем случае, пожечь балластные резисторы прибора (они прецезионные, т.е. высокоточные и заменить их будет крайне проблематично без потери точности прибора), в худшем- сожжете головку. На этом прибор можно будет просто выбросить. Старайтесь измерять напряжение и ток с максимально допустимого предела и постепенно понижая предел измерения. Например вы хотите измерить напряжение автомобильного аккумулятора. Напряжение аккумулятора около 13В постоянного тока. Минусовой щуп вставляем в разъем *, плюсовой в гнездо V,mA,Ω,-rx. Выбираем переключатель предел в секции V- больше напряжения аккумулятора (мы же знаем что напряжение выше 15В на нем просто быть не может) т.е. на предел 30. Теперь вся шкала укладывается у нас в этот диапазон- 30В. Обратите внимание что на каждый вид измерения , будь то сопротивление, напряжение или ток имеют свои шкалы на циферблате и так же для выбора типа измерения нужно нажать кнопку под галетным переключателем. Жмем правую кнопку, над ней нарисована горизонтальная черта, т.е. измерение постоянных тока и напряжения. Не перепутайте их. Нажимаем кнопку защиты, она справа и выше циферблата, небольшая круглая кнопка. Подключаем прибор, минус прибора к минусу аккумулятора, плюс к плюсу (старайтесь не перепутывать!). Стрелка отклонится на какое то значение, допустим на 13,5 делений по второй от верха шкале, она имеет черный цвет и по ней измеряется постоянное напряжение и ток (смотрите на значок с правой стороны от шкал). Теперь можем высчитать измеренное напряжение. Мы знаем что измеряем на пределе 30В, шкала имеет 30 делений, т.е. цена одного деления- 30В/30 делений= 1В/деление. Таким образом напряжение на приборе равно 13,5 делений*1В/деление= 13,5В постоянного тока. Если измеряем на пределе 60В то цена одного деления- 60В/30делений= 2В, при пределе 12 В- 2,5В/деление и т.д. для всех измерений напряжения и тока. Как же сосчитать проще и максимально быстро. Если особая точность не нужна и нужно приблизительное значение то старайтесь делить значение на что то кратное. Например в нашем примере с аккумулятором при измерении на 30В можно сразу делить шкалу пополам, т.е. получается 15В и стрелка будет рядом, значит напряжение около 15В. Вообще пределы измерения очень удобно продуманы и при некотором опыте работы все значения высчитываются буквально автоматически. Например если шкала отклонена на 1/3 шкалы при пределе 30В стрелка указывает на значение 10, значит напряжение составляет 1/3 от предельного и равно 30/3=10В. Так шкала в 30 единиц очень удобно делится на 2, 3, 5, 6, 10. Просто хочу сказать что при некотором опыте работы с данным прибором вы поразитесь простоте и точности прибора и на цифровые будете смотреть по крайней мере с недоверием. Большое количество манипуляций с прибором может привести в ужас новичка но тут просто надо набить руку и все. Измерения тока производится так же. Ни в коем случае не измеряйте ток параллельно цепи. Защита прибора может не успеть сработать! При измерении сопротивления щупы остаются в тех же гнездах. С переключателями под галетником и шкалами разберемся отдельно. Начнем с того что вы должны уже знать КАКОЕ сопротивление вы собираетесь измерять. Т.е если сопротивление низкое (до 300 Ом) то можно измерить с более высокой точностью при включении сразу 2 кнопок- средней и правой, над этими кнопками расположен знак Ω и черточки указывающие какие кнопки должны быть включены. Ручку переключателя пределов измерений ставим в положение Ω;кΩх1. Стрелка прибора сразу отклонится в правую сторону! Это кажется немного диким- еще ничего даже не начали измерять а прибор уже что то кажет! Если вы внимательно присмотритесь к циферблату то увидите две шкалы измерения сопротивления, верхняя и нижняя. Верхняя предназначена для низкоомного сопротивления, нижняя- для более высоких пределов.Присмотревшись к верхней оммической шкале вы увидите знак бесконечности с правой стороны. Теперь понятно почему стрелка сразу отклонилась? Прибор уже измерил сопротивление между щупами, а оно при разъединенных щупах гораздо выше 300Ом. Подгоните стрелку к значению бесконечности вращением регулятора rx, nF. Замкните щупы- стрелка укажет на ноль. Все, прибором можно производить низкоомные измерения, при этом стрелка укажет на точное значение измеряемого прибора. Т.е. если прибор показывает 40 на оммическом пределе- значит сопротивление равно 40 Омам. Для измерения высокоомных участков применяется следующая методика. Под галетником нажимается ТОЛЬКО СРЕДНЯЯ КНОПКА. Выбирается предел переключателем, значение х1, х10, х100 указывает что полученные показания нужно умножить на этот коэффициент. Замыкаем щупы, стрелка отклонится, регулятором подгоняем значение на НОЛЬ. Можем измерять сопротивление. Например на пределе кΩх10 мы получили значение 0,5, значит сопротивление равно 0,5*10=5кОм. Так же производим измерения на других пределах. Значения в мегаомах указываются напрямую. Кроме того этим прибором можно проводить измерения емкости (обратите внимание что щупы нужно переткнуть) и коэффициент усиления. Данные измерения используются крайне редко (кроме измерения емкостей конечно). Еще раз обращаю ваше внимание на бережное отношение к прибору. Постарайтесь не ронять, не мочить, не подвергать перегрузкам и неправильным подключениям данное чудо науки и техники. Это в самом деле очень точный прибор и как вы будете к нему относится так он вам и послужит.

Ну и для полноты картины советую просмотреть мое видео по сравнению китайского цифрового и советского стрелочного приборов.

А.1 НАЗНАЧЕНИЕ

Прибор электроизмерительный комбинированный Ц4353 (рисунок П.1.1) с автоматической защитой от электрических перегрузок предназначен для измерения: силы и напряжения постоянного тока; среднеквадратичного значения силы и напряжения переменного тока синусоидальной формы; сопротивления постоянному току; электрической емкости; абсолютного уровня сигнала по напряжению переменного тока в электрических цепях.

А.2 ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В данной лабораторной работе прибор Ц4353 используется только для измерения силы и напряжения постоянного тока, а также сопротивления постоянному току. Поэтому в таблице А.1 приведены технические и метрологические характеристики именно для этих режимов измерения.

При этом основная погрешность прибора ( γ ) выражается в процентах в

виде приведенной погрешности, по формуле (2.20), где ∆ – значение абсолютной погрешности, выраженное в единицах измеряемой величины или в единицах длины шкалы; X N – нормируемое значение (конечные значения диапазо-

нов измерений силы тока, напряжения постоянного тока или минимальные значения длин шкал диапазонов измерения сопротивления постоянному току).

Значения длин шкал I ïð на «Ω» – не менее 62 мм, на «kΩ, MΩ» – не менее

Основная погрешность в режиме измерения сопротивления находится из формулы

где I И – длина участка шкалы между нулевым значением и местом установления показания прибора на «Ω» и «kΩ, MΩ».

Предел допускаемого значения

основной приведенной по-

Ток полного отклонения измерительного механизма, используемого в приборе, 29 мкА, и coпротивления измерительного механизма составляет не более

А.3 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

В приборе применен измерительный механизм магнитоэлектрической системы на растяжках с внутрирайонным магнитом.

Расширение диапазонов измерений осуществляется с помощью коммутации универсального шунта и добавочных сопротивлений.

Для работы в режиме измерения сопротивлений используются электрохимические источники тока, расположенные в камере с тыльной стороны корпуса.

А.4 МЕТОДИКА РАБОТЫ С ПРИБОРОМ

А.4.1 До подключения прибора к измеряемой цепи независимо от рода измеряемой величины проверить и при необходимости установить механический нуль с помощью корректора. Рабочее положение прибора – горизонталь-

ное. Включить автоматическую защиту, нажав до упора кнопку . А.4.2 Измерение силы постоянного тока А.4.2.1Переключателем режимов работы установить род тока: постоянный

А.4.2.2Установить предел измерения тока, соответствующий измеряемому значению тока, а при неизвестном значении – максимальный предел 1500 мА.

А.4.2.3Клеммы прибора «*» и «V, mA, Ω, r x » должны быть последова-

тельно подключены к исследуемому участку цепи с соблюдением полярности. При отклонении стрелки влево от нуля изменить полярность на противополож-

ную. Выбрать предел измерения, обеспечивающий минимальную погрешность (стрелка должна, находится по возможности ближе к концу шкалы), и определить цену деления шкалы. Отсчитать измеренное значение, как произведение цены деления на количество делений, указанное стрелкой по шкале «V, mA —».

А.4.3 Измерение напряжения постоянного тока А.4.3.1Переключателем режимов работы установить род тока: постоянный

А.4.3.2Установить предел измерения, соответствующий измеряемому значению напряжения, а при неизвестном значении – максимальный предел – 600 В.

А.4.3.3Клеммы прибора должны быть подключены к и «*» и «V, mA, Ω, r x » параллельно исследуемой цепи с соблюдением полярности. При отклоне-

нии стрелки влево от нуля – изменить полярность. Выбрать предел измерения, обеспечивающий минимальную погрешность, и определить, цену деления шкалы. Отсчитать измеренное значение как произведение цены деления на количество делений, указанное стрелкой по шкале «V, mА».

А.4.4 Измерение сопротивления постоянному току

А.4.4.1Установить переключатель пределов в положение «Ω; kΩ×1» и нажать обе кнопки «kΩ, МΩ» и «—» переключателя режимов (при измерении сопротивления менее 300 Ом) или установить переключатель пределов в положения «Ω; kΩ×1», или «kΩ×10» или «×100» или «МΩ» и нажать кнопку «kΩ, МΩ» переключателя режимов (при измерении сопротивления более 300 Ом). В данной лабораторной работе используется только режим измерения сопротивлений более 300 Ом.

А.4.4.2Пронести установку тока полного отклонения. Алгоритм выполнения этой операции при выполнении данной лабораторной работы приведен в 7.3.3. В общем случае установить стрелку прибора на оо по шкале «Ω» (при измерении сопротивления менее 300 Ом) или на 0 по шкале «kΩ, МΩ, nF» при закороченных зажимах «*» и «V, мА, Ω, r x » (при измерении сопротивления бо-

лее 300 Ом) ручкой γ x nF.

А.4.4.3При измерении сопротивлений менее 300 Ом намеряемый резистор подключен к клеммам «*» и «V, mА, Ω, r x » и отcчитывается значение сопро-

тивления по шкале «Ω». При намерении сопротивлении более 300 Ом измеряемый резистор подключается к клеммам «*» и «V, mA, Q, r x » и отсчитываете

значение сопротивления по шкале «kΩ, МΩ» при умножении результата на ×l, ×10. или ×100 в зависимости от положения переключателя пределов. При установке за пределами рабочей части шкалы выбирают более удобный предел, обеспечивающий наибольшую точность отсчета. По окончании намерений сопротивления необходимо перевести переключатель пределов в любое положение, кроме «Ω; kΩ×1», «kΩ×10», «×100», переключатель режимов работы в положение «

А.4.5 По окончании работы с прибором отключить защиту кнопки

.

ЦИФРОВОЙ КОМБИНИРОВАННЫЙ ПРИБОР М92А (ЯПОНИЯ)

Б.1 НАЗНАЧЕНИЕ

Цифровой комбинированный прибор М92А (рисунок Б.1) предназначен для измерения: силы и напряжения постоянного тока; силы и напряжения переменного тока; сопротивления постоянному току; параметров диодов и транзисторов.

Тестер ц4353 как пользоваться

Войти или зарегистрироваться. Поиск сообщений Новые сообщения Последняя активность Помощь. На форуме с: 12 июл Сообщения: 1. М ногие сейчас работают с китайскими мультиметрами, но эти измерительные приборы имеют ряд ,на мой взгляд, существенных недостатков: — не могут проводить измерения напряжения в условиях помех; — не могут проводить измерения без источника питания.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

Как измерить силу тока мультиметром: учимся измерять ток по инструкции

Пн-Пт: с до Предел измерений Ц силы постоянного тока: 0, Прибор комбинированный Ц предназначен для измерений силы и напряжения постоянного и переменного тока, сопротивления постоянному току, емкости и относительного уровня передачи переменного напряжения. Прибор Ц измеряет среднее значение переменного тока или напряжения, но проградуирован в действующих эффективных значениях при практически синусоидальной форме кривой.

Применяется для измерения параметров электрических цепей электро- и радиотехнических устройств в различных отраслях народного хозяйства. Измерительный механизм магнитоэлектрической системы с внутрирамочным магнитом. Пластмассовый корпус прибора Ц состоит из основания и крышки. Элементы прибора смонтированы на печатных платах. Подвижная часть выполнена на растяжках. Измерительный механизм стрелочного типа. В приборе Ц размещен единый источник питания, состоящий из трех последовательно включенных сухих элементов типа Э и предназначенный для питания омметра и усилителя автовыключателя.

Класс точности при измерениях: на постоянном токе: 1,5; на переменном токе: 2,5. Предел измерений: силы постоянного тока: 0, Москва, 2-ой Донской проезд д. Ваша корзина пуста. Приборы комбинированные тестеры Ц Прибор комбинированный. Ц Прибор комбинированный. Цена: 13 руб.

Калибровка включена в стоимость. Рекомендуемый аналог: ЦМ Прибор комбинированный. Производитель: Украина. Сравнить выбранное.

Добавить к сравнению. Добавить в избранное. Коэффициент искажения синусоидальной формы: 1, Количество пределов измерения: Частотный диапазон: Наработка на отказ: ч. Средний срок службы: 6 лет. Рабочее положение: горизонтальное.

Температура окружающего воздуха: Масса Ц 1,5 кг. Габариты Ц хх90 мм. Альтернативное название: Ц Ц, Ц, прибор Ц,Тестер Ц Видео обзор Ц Аналоги и замены прибора Ц Купить аналоги прибора ЦМ Прибор комбинированный Пределы измерений: силы постоянного тока: 0, Цена: 11 руб.

Рекомендуем ознакомиться. ЭК Прибор комбинированный Цена: 8 руб. ЭВ Прибор комбинированный вольтамперметр Цена: 17 руб. Быстрая доставка. Благодарности и отзывы. Гарантия и сервис. Музей приборов Выставки О компании. Сертификаты дилеров Благодарности и отзывы Дипломы и награды. Дилерам Ремонт и поверка приборов Бренды приборов. Схемы к приборам Программное обеспечение О метрологии.

Please publish modules in offcanvas position.

Как пользоваться мультиметром

Когда электрический прибор внезапно перестает работать, то у его владельца появляется желание самостоятельно разобраться с неисправностью и устранить ее. Для этого необходимо убедиться в целостности электрической схемы, качестве подключения соединительных проводов , исправности переключателей, коммутационных аппаратов и других элементов. Такая проверка заключается в измерении электрического сопротивления цепи. Проверка сопротивления любой электрической схемы основана на действии закона Ома для участка цепи , через который пропускают ток и замеряют его величину. На вход проверяемой схемы подают стабилизированное напряжение. Обычно для этого используют химические источники тока:.

Многофункциональный прибор Ц4353

Советские находки: редкий тестер года «цешка» — ц Часть 1. Находка в кладовке. Авометр Тестер Ц Прибор ампервольтмметр ц20 P. Ампервольтмметр ц20 предназначен для измерения постоянного тока и напряжения, премного напряжения и сопротивления постоянному току. Не надо выкидывать стрелочный тестер, он может пригодится MrDextler. Yuri77 Life ; goo.

Тестер sunwa yx 1000a как пользоваться – Тестер стрелочный YX-1000A

В сегодняшней статье я хочу рассказать Вам, как пользоваться мультиметром. Использовать мы будем цифровой мультиметр, поскольку он — намного проще в освоении своих аналоговых «коллег» и обеспечивает вполне сносное качество замеров. Пользоваться мультиметром — просто! И сейчас Вы в этом убедитесь :. Одним словом — » мульти » для многого » тестер «, в народе — напряжометр!

Как правильно пользоваться тестером: измерение параметров

В частности если речь идет об электрохозяйстве, нередко приходится прибегать к помощи мультиметра. Этот компактный и относительно недорогой по нынешним временам прибор позволяет тестировать бытовую технику и освещение, выявлять неполадки в домашней электрической сети, контролировать уровень заряда батареек и аккумуляторов, становится незаменимым при различных электромонтажных работах. Но кроме наличия самого мультиметра, необходимо еще и умение работать с ним. Вот здесь бывает сложнее. Если, скажем, с прозвоном провода, определением наличия и величины напряжения обычно проблем не возникает, то с замером силы тока у многих возникают неясности.

Test your JavaScript, CSS, HTML or CoffeeScript online with JSFiddle code editor.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Категории: Начинающим электрикам , Секреты электрика Количество просмотров: Комментарии к статье: 9.

Test your JavaScript, CSS, HTML or CoffeeScript online with JSFiddle code editor.

Продолжительность непрерывной работы — в течение 16 часов. Схемы осциллографов российского производства. Измерительное оборудование и промышленная автоматика. Инфы на веб-сайте предоставлена в ознакомительных целях.

Как правильно пользоваться цифровым мультиметром

Полный комплект принципиальных электрических схем, сервисная инструкция, руководство комбинированного прибора ЦМ1. Основные технические характеристики тестера Ц Скачать инструкцию Ц , сертификат Ц , схему Ц У аналоговых измерительных приборов она представляет собой. С поэтапной инструкцией настройки всех имеющихся режимов работы В. Комбинированный прибор ЦМ1 с автоматической зашитой от электрических перегрузок предназначен для измерения тока и напряжения в цепях.

Видео инструкция к стрелочному тестеру Ц4354-М1

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Прибор электроизмерительный многофункциональный типа Ц с автоматической защитой от электрических перегрузок предназначен для измерения в электрических цепях. Остальные приборы. Наличие высокого напряжения на присоске можно проверить отверткой, соединенной с корпусом через резистор МОм.

Прибор электроизмерительный многофункциональный Ц4353

Сейчас можно встретить большое разнообразие мультиметров с множеством функций. Но основным и популярным прибором является цифровой мультиметр с небольшим числом функций, как например DT Небольшое количество видов измерений вполне достаточно даже для электриков профессионалов. Такие функции как измерение коэффициента передача транзисторов, генераторы, для работы электрика не нужны.
