Для любого отопительного прибора на дровах необходима система дымоотведения. Для этого используют дымоходы. Наиболее легким по весу и простым в установке является металлический дымоход-сэндвич. «Сэндвич»- это труба из металла (чаще всего из нержавеющей стали), которая утеплена слоем негорючей теплоизоляции (базальтовая или каолиновая вата, перлит, вермикулит и т.п.) — это сохраняет тягу в дымовом канале и предотвращает образование конденсата. Снаружи изоляция закрыта еще одним слоем металла, который защищает вату от намокания.
История производства
Компания “Коракс” (г. Ростов-на-Дону) начала свой путь с выполнения монтажей дымоходов и систем дымоудаления в 2007 году. Уже в 2011 г. фирма наладила собственное производство дымоходов из нержавеющей стали. Завод был укомплектован современным импортным оборудованием с высокой степенью автоматизации. Организованы отделы по проектированию, продажам и логистики. В настоящее время ООО “Коракс” является одним из крупнейших производителей отрасли в Южном регионе России.
Качество и ассортимент
Компания выпускает полный ассортимент продукции для частного домостроения и промышленных объектов. Диаметры от ф100 мм до 300 мм всегда есть на складе. Большие размеры производятся под заказ и чаще используются в коллективных котельных, торговых комплексах и фабриках.

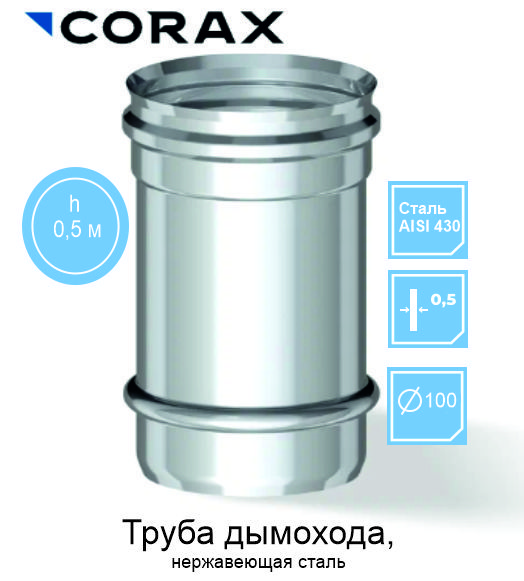

Есть металлические трубы без изоляции («голые»).
Их назначение:
— участок для подключения к трубе-сэндвич или керамической трубе,
— «гильзование» или ремонт кирпичного канала,
— совсем бюджетный вариант для бытовки или садового домика.
Как правило, для системы дымоудаления применяют нержавеющие стали AISI 430, 304, 321, 310, 316. Последние две используют в больших котельных.
Для «сухих» процессов при высоких температурах 300-500 °С, когда конденсат не образуется (камины, банные печки), допустимо использование более простой жаростойкой стали 430. В ней содержится 13% хрома, и она дешевле.
Для «мокрых» поверхностей необходимы кислотоустойчивые составы: в высокоэффективных котлах и печах температура выходящих газов низкая (150-200 °С) и вероятность образования конденсата высока. Конденсирующаяся влага — это не вода, а сложный набор кислот: угольная, серная, сернистая и др. Они разрушают внутреннюю поверхность дымоотводного канала.Поэтому здесь используют стали с большим содержанием легирующих добавок: 304,321.
Составные части
В ассортименте завода есть все необходимые для монтажа элементы:
— прямые трубы длиной 1000, 500, 250 мм;
— отводы 45° и 90°;
— тройники 45° и 90°;
— зонт и дефлектор;
— переход с «голой» трубы на «сэндвич» и обратно;
— поворотные и задвижные задвижки;
— проходы через перекрытия;
— конденсатосборник и ревизионная заглушка;
— опорные площадки;
— кронштейны и крепление к стене;
— соединительные хомуты;
— переходы с кирпичной кладки на сэндвич-систему.
Элементы имеют «раструбное» соединение — верхняя часть расширена (растянута), чтобы в нее могла войти следующая труба. Сборка ведется по «конденсату»: если внутри трубы образуются капли влаги или попадает сверху атмосферные осадки, то вся жидкость должна стекать вниз и собираться в конденсатосборнике. Отсюда ее сливают в канализацию или в емкость.
Для изготовления линейных элементов на заводе ведется автоматическая сварка встык в среде инертных газов — это обеспечивает гарантированное качество сварного шва.
Для фасонных изделий (тройники, отводы) применяют роликовую и точечную сварку. Качество размеров всех элементов постоянно контролируется в процессе производства, поэтому они все легко соединяются между собой (“входят и выходят”).
Для дополнительной газоплотности стыков применяют термостойкий герметик (1500°С). Чаще всего он черного цвета, подходит для строительного пистолета, одной тубы хватает на 6-8 метров дымохода.
При прохождении потолочных и крышных перекрытий обязательно выполнение противопожарных разделок. Сама труба-сэндвич нагревается достаточно сильно и не обеспечивает пожарную безопасность. Поэтому размер выреза в перекрытии увеличен: добавляют в каждую сторону от наружной поверхности трубы +200 мм. Это пространство заполняют негорючим изолирующим материалом: базальтовая или каолиновая вата, базальтокартон, силикат кальция.
Для снятия нагрузки на печь или камин устанавливают монтажную площадку и опорный кронштейн. Длина консолей кронштейна может быть от 350 до 1000 мм. Если дымоход проложен по улице вдоль фасада, то дополнительно для защиты от ветровых нагрузок ставят стеновые хомуты через 2 м, а на кровле — хомут под растяжки.
Примеры использования
Гарантия производителя зависит от качества стали использованных материалов. Для серии “Коракс Эконом” с маркой металла AISI 430 это будет 5 лет гарантии и приблизительно 10 лет эксплуатации. Для серии “Коракс Стандарт” из 304 стали 10 лет гарантии. Для серии “Коракс Билдинг” из AISI 310 и 316 будет 25 лет.
За консультацией по расчету дымохода и выбору материалов обращайтесь к опытным специалистам нашего Печного центра «Выбор и Качество».
