COMPACT 240

COMPACT 270

COMPACT 310

COMPACT 364

COMPACT 410

COMPACT 3100 SYN

COMPACT 3600 SYN

COMPACT 4100 SYN

welding together

Comp

act

Caracteristicas

welding together

Comp

act

P
roceso: MIG-MA
G —
P
rocess: MIG-MA
G

S

erie de equipos de soldadura semiautomática trifásicos, con
arrastre incorporado, adaptado para el empleo en ambientes
profesional y industriales. Los equipos de soldadura de la serie
COMPACT, caracterizadas por el diseño novedoso y funcional,
garantizan optimas características de soldadura con todo tipo de
material, aluminio y en acero inox incluido, garantizando un arco
estable en todas las posiciones. Robustas y fáciles de usar, los
equipos COMPACT encuentran utilizo en la industria,
carpinte-rías, automoción, talleres agrícolas y en trabajos de
manuten-ción. Los generadores COMPACT SYN están dotados de un
con-trol sinérgico con programas de soldadura pre-fijados.

Features
Optimas prestaciones de

soldadura con todo tipo de
material y sobre chapa fina
QBS Sistema de freno
del motor permitiendo
una repetitividad y
constancia en el inicio
Regulación sinergica del
parámetro de soldadura
(solo serie SYN)

Simplicidad de uso con facil
selección y llamada del
parámetro y del programa
de soldadura (solo serie SYN)
Início del arco siempre
preciso gracias al control
digital

Optima característica de
soldadura en MIG-MAG
con diversos tipos de
material y gas

EQUIPOS DE SOLDADURA
CON HILO CONTINUO — COMPACTA

REGULACION POR CONMUTADOR

A

series of industrial semiautomatic welding equipment with
built-in wire feeder, suitable for professional and industrial
applications. COMPACT power sources, in their innovative and
user friendly design, ensure excellent welding characteristics on
any material, aluminium and stainless steel included, by granting
a very stable arc in any welding position. Robust and
easy-to-use, COMPACT power sources are suitable to be used in
industry, fabrication work, car body repair, agriculture and
maintenance.

COMPACT SYN power sources have a synergic control with
preset welding programs.

Excellent welding
performance on any metal
and thin lamination sheets
QBS Feeding Motor Quick
Brake System for constant
and repeated arc striking
Welding parameters
synergic adjustment
(SYN series only)

User friendly and
easy-to-use selection and recalling
of the parameters and
welding programs (SYN
series only)

Arc striking always precise
thanks to the digital control
Excellent MIG-MAG
welding characteristics
on any material
and with any gas

SEMIAUTOMATIC COMPACT WELDING
MACHINES WITH STEP ADJUSTMENT

Designer: Spreafico Design — It

aly

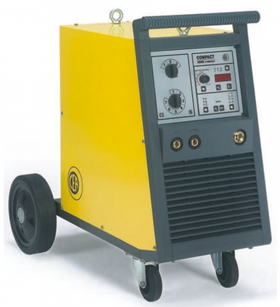

3600 SYN

1Selector “processo” de soldadura
Manual / Synergic

Synergic: en base al programa
seleccionado son regulados de
modo sinérgico los mejores
parámetros de soldadura

Manual: el potenciómetro situado
sobre el panel regula la velocidad
del hilo como en los equipos
tradicionales

2Selector “visualización”: Voltímetro
/ Amperímetro / Velocidad hilo

3Display digital para la visualización
de los programas de soldadura
pre-fijados , teniendo incluso la función
de voltímetro/Amperímetro con
visualización de la velocidad del hilo
y memorización de la última lectura
(función Hold).

4Selector “modo” de soldadura:
2T / 4T / PUNTOS

5Selector: Pueba de gas / Avance
hilo

6Selector “regulación”: rampa motor
/ burn back / tiempo de punto

1Welding “process” selector:
Manual/Synergic:

Synergic — best welding
parameters are adjusted in a
synergic way according to the
chosen program

Manual — the panel potentiometer
adjusts the wire speed like in the
traditional equipment

2“Display” selector

Volmeter/Ammeter/Wire speed

3Digital display to show preset
welding programs and also acting
as a Volmeter/Ammeter with wire
speed display and Hold Function
of the last read value

4Welding “mode” selector: 2
STROKE / 4 STROKE /SPOTTING

5Selector: Gas Purge/Wire Inch

6“Adjustment” selector: Motor
Ramp / Burn-back /Spot Timer

3
1 2

www.ceaweld.com

4 5 6
Interruptor de línea
Interruptor de línea y
conmutador de escala de
la tensión de soldadura
(COMPACT 364 — 410 y
COMPACT 3600 SYN
COMPACT 4100 SYN)
Conmutador regulación
de la tensión de soldadura
Conmutador regulación
fina de la tensión de
soldadura
(COMPACT 364 — 410 y
COMPACT 3600 SYN
COMPACT 4100 SYN)
Regulación electrónica
de la velocidad del hilo
Posibilidad de
seleccionar el modo
de soldadura con 2 ó 4
tiempos

Regulación tiempo
soldadura por puntos en
todos los modelos
Regulación burn back del
hilo de soldadura
Regulación externa de la
rampa del motor para
un inicio siempre
preciso

Indicador protección
termostática

Luz piloto alimentación
Fusible sobre la ficha de
control de protección de
los circuitos auxiliares

Mains switch
Mains switch and
welding voltage range
switch
(COMPACT 364 — 410 and
COMPACT 3600 SYN
COMPACT 4100 SYN)
Voltage adjustment
commutator switch
Voltage fine adjustment
switch

(COMPACT 364 — 410 and
COMPACT 3600 SYN
COMPACT 4100 SYN)
Wire speed electronic
adjustment

2 — 4 time mode selector
switch

Spot timer on all models

Welding wire burnback
adjustment

Motor ramp adjustment
for a precise arc striking
Thermostatic protection
pilot light

Mains supply pilot lamp
Fuse on the control PCB
for protecting the
auxiliary circuits

www.ceaweld.com

Comp

act SYN

P
roceso: MIG-MA
G —
P
rocess: MIG-MA
G

EQUIPOS DE SOLDADURA SINERGICO
CON REGULACION POR CONMUTADOR

ENERGY SAVING (COMPACT 4100 SYN)
La función Energy Saving, integrada en los COMPACT 4100 SYN,
activa el ventilador del generador y la refrigeración de la
an-torcha solo cuando es necesario, permitiendo un notable
ahorro de consumo energético y una reducida manutención
del generador por la menor cantidad de polvo introducido.

ENERGY SAVING (COMPACT 4100 SYN)
The built-in Energy Saving function, integrated in COMPACT 4100
SYN, activates both the power source fan motor and the torch
water cooling only when necessary, thus obtaining a
significant energy saving, and ensuring less maintenance for
the power source, thanks to reduced airborne contaminants.

SYNERGIC SEMI-AUTOMATIC WELDING
MACHINES AND ADJUSTMENT BY SWITCH

C

OMPACT SYN power sources represent an evolution
towards the simplification process of the welding
operations by allowing, in a user friendly way, also non expert
users to very easily adjust the welding parameters.

Equipped with an innovative synergic control, based on the
most modern microprocessor digital technology, this series of
machines has got several pre-set welding programs which,
depending on used material, gas and wire diameter, will
automatically select the best parameters according to the
preset welding voltage. The synergic function may be easily
excluded by changing the way of setting of the welding
parameters like in traditional MIG’s. Depending on used
material thickness, an easy-to-read table shows in which
position to set both commutator switches to automatically
obtain the best welding result.

Technologically advanced, robust and easy-to-use, the
COMPACT SYN power sources provide the additional
synergic feature on top of the excellent characteristics of the
COMPACT machines.

L

os equipos de soldadura COMPACT SYN representa una
evolución hacia la simplificación de las operaciones de
sol-dadura, también permitiendo a operadores poco expertos de
regular de manera intuitiva y con extrema facilidad los
pará-metros de soldadura. Dotados de un novedoso control
sinérgi-co basado sobre la más moderna tecnología digital sinérgi-con
micro-procesador, los generadores de esta serie tienen muchos
programas de soldadura pre-fijados que con base en el
mate-rial, gas y diámetro del hilo utilizado, seleccionan
automática-mente los mejores parámetros de soldadura en función de la
tensión de soldadura impuesta. La función sinérgica puede
ser fácilmente excluida modificando los parámetros de
solda-dura de los modelos COMPACT SYN, similar a los equipos de
soldadura MIG tradicional. En función del espesor del material
de soldar un cómodo tablero indica el valor dónde posicionar
los conmutadores del generador para conseguir
automática-mente el correcto parámetro de soldadura.

Tecnológicamente al de vanguardia, robustas y fáciles de usar
los COMPACT SYN juntan el beneficio de la sinergia a las
ca-racterísticas de los generadores COMPACT.

Control panel protected against
accidental hits

Robust handle integrated into the
chassis for easy manoeuvrability

Sloping front panel easy to read and
adjust, highly visible from any
direction

Integrated cylinder carriage and
robust wheels for an easy
manoeuvrability

Euro central connection for the torch

Double inductance connection
for a better welding pool in any
position (COMPACT 364 — 410 and
COMPACT 3600 — 4100 SYN)

Quick connection for the ground cable

Eye-bolts for easy lifting

Large inner lodging to easily
accommodate also metallic coils
(300 mm diam max.)

Professional feeding system to
ensure a precise and constant wire
feeding

MIG torches

IR 14 water cooling equipment
(COMPACT 410 and

COMPACT 4100 SYN)

Reducers
Mandos protegidos contra golpes

accidentales

Robusta empuñadura integrada en al
chassis para un fácil desplazamiento

Frontal inclinado con amplia visibilidad
desde todos los ángulos para una fácil
lectura y regulación de los parámetros

Porta-botella y ruedas robustas para
facilitar su desplazamiento

Conexión Euro centralizada de la
antorcha

Dos conectores de inductancia,
para un excelente baño de soldadura
en cualcher posición

(COMPACT 364 — 410 y
COMPACT 3600 — 4100 SYN)

Conexión rápida para el cable de masa

Argollas por una fácil elevación

Amplio espacio interno para introducir
fácilmente la bobina de hilo

(max Ø 300 mm)

Arrastre de hilo profesional que
garantiza un preciso y constante
avance del hilo

0

Antorcha MIG

Equipo de refrigeración IR14
(COMPACT 410 y

COMPACT 4100 SYN)

Manorreductor

Compact 240M — 270 — 310 Compact 364 — 410
Compact Syn 3100 — 3600 — 4100

2 rulli / 2 rolls 4 rulli /4 rolls

welding together

Comp

act

P
roceso: MIG-MA
G —
P
rocess: MIG-MA
G
Accesorios Accessories

Comp

act

P
roceso: MIG-MA
G —
P
rocess: MIG-MA
G
2020H1
44 — 1
0
/20
1
1
ssintesi@tin.it

CEA COSTRUZIONI ELETTROMECCANICHE ANNETTONI S.p.A. — C.so E. Filiberto, 27 — 23900 LECCO — ITALIA
Tel. +39 0341 22322 — Fax +39 0341 422646 — cea@ceaweld.com — www.ceaweld.com — Cas. Post. (P.O. BOX) 205

* Otros voltajes disponibles bajo pedido

LAS CARACTERISTICAS TECNICAS PUEDEN MODIFICARSE SIN NOTIFICACION PREVIA.
ESTOS GENERADORES HAN SIDO DESARROLLADOS PARA USO EN AMBIENTE INDUSTRIAL
EMC (CISPR 11): CLASSE A

TECHNICAL FEATURES MIGHT CHANGE WITHOUT NOTICE.

THESE POWER SOURCES ARE BUILT FOR INDUSTRIAL ENVIRONMENT USE. EMC (CISPR 11):
CLASS A

* Other voltages available on request

DATOS TÉCNICOS TECHNICAL DATA COMPACT
3100 SYN

COMPACT
3600 SYN

COMPACT
4100 SYN

Alimentación trifásica 50/60 Hz Three phase input 50/60Hz V 230/400 230/400 230/400
Potencia de entrada @ l2max Input power @ l2max kVA 13,9 17,3 18,5
Fusible (acción lenta) (l2@ 60%) Fuse (delayed action) (l2@ 60%) A 25/16 25/20 35/20
Factor de potencia / cos ␸ Power factor / cos ␸ 0,96 0,96 0,96

Rendimiento Efficiency degree 0,69 0,66 0,73

Tensión en vacío Open circuit voltage A 18 — 43,5 18,5 — 45 20 — 44
Posiciones de regulación Adjustament positions N° 10 14 20
Campo de regulación Current range A 30 — 300 45 — 350 60 — 400

100%
Ciclo de trabajo al (40°C) 60%
35%
100%
Duty cycle at (40°C) 60%
35%
A 170 200 240
A 225 260 300
A 300 350 400
Hilos Wires Ø mm 0,6 — 1,2 0,6 — 1,2 0,6 — 1,6

Normas Standards EN 60974-1 – IEC 60974-10 –

Clase de protección Protection Class IP 23 S 23 S 23 S

Clase de aislante Insulation Class H H H

Dimensiones Dimensions

 mm 860 860 1060

 mm 540 540 600

 mm 790 790 780

Peso Weight kg 71 83 110

DATOS TÉCNICOS TECHNICAL DATA COMPACT
240 M
COMPACT
270
COMPACT
310
COMPACT
364
COMPACT
410

Alimentación monofásica 50/60 Hz Single phase input 50/60Hz V 230 — — —
-Alimentación trifásica 50/60 Hz Three phase input 50/60Hz V — 230/400 230/400 230/400 230/400
Potencia de entrada @ l2max Input power @ l2max kVA 11,9 12 13,9 17,3 18,5
Fusible (acción lenta) (l2@ 60%) Fuse (delayed action) (l2@ 60%) A 25 16 /10 25/16 25/20 35/20
Factor de potencia / cos _␸ Power factor / cos ␸ 0,96 0,96 0,96 0,96 0,96
Rendimiento Efficiency degree 0,58 0,65 0,69 0,66 0,73
Tensión en vacío Open circuit voltage A 22 — 50 17 — 38 18 — 43,5 18,5 — 45 20 — 44
Posiciones de regulación Adjustament positions N° 7 10 10 14 20
Campo de regulación Current range A 50 — 250 25 — 250 30 — 300 45 — 350 60 — 400

100%
Ciclo de trabajo al (40°C) 60%
35%
X%
100%
Duty cycle at (40°C) 60%
35%
X%
A 110 140 170 200 240
A 150 180 225 260 300
A 200 250 300 350 400
A 250 (20%) – – – –
Hilos Wires Ø mm 0,6 — 1,2 0,6 — 1,2 0,6 — 1,2 0,6 — 1,2 0,6 — 1,6
Normas Standards EN 60974-1 – IEC 60974-10 –

Clase de protección Protection Class IP 23 S 23 S 23 S 23 S 23 S

Clase de aislante Insulation Class H H H H H

Dimensiones Dimensions
 mm 860 860 860 860 1060
 mm 540 540 540 540 600
 mm 790 790 790 790 780
Peso Weight kg 59 67 70 83 109
ISO 9001: 2008
