Хорошее руководство по эксплуатации
Законодательство обязывает продавца передать покупателю, вместе с товаром, руководство по эксплуатации Coleman 533 Series. Отсутствие инструкции либо неправильная информация, переданная потребителю, составляют основание для рекламации в связи с несоответствием устройства с договором. В законодательстве допускается предоставлении руководства в другой, чем бумажная форме, что, в последнее время, часто используется, предоставляя графическую или электронную форму инструкции Coleman 533 Series или обучающее видео для пользователей. Условием остается четкая и понятная форма.
Что такое руководство?
Слово происходит от латинского «instructio», тоесть привести в порядок. Следовательно в инструкции Coleman 533 Series можно найти описание этапов поведения. Цель инструкции заключается в облегчении запуска, использования оборудования либо выполнения определенной деятельности. Инструкция является набором информации о предмете/услуге, подсказкой.
К сожалению немного пользователей находит время для чтения инструкций Coleman 533 Series, и хорошая инструкция позволяет не только узнать ряд дополнительных функций приобретенного устройства, но и позволяет избежать возникновения большинства поломок.
Из чего должно состоять идеальное руководство по эксплуатации?
Прежде всего в инструкции Coleman 533 Series должна находится:
— информация относительно технических данных устройства Coleman 533 Series
— название производителя и год производства оборудования Coleman 533 Series
— правила обслуживания, настройки и ухода за оборудованием Coleman 533 Series
— знаки безопасности и сертификаты, подтверждающие соответствие стандартам
Почему мы не читаем инструкций?
Как правило из-за нехватки времени и уверенности в отдельных функциональностях приобретенных устройств. К сожалению само подсоединение и запуск Coleman 533 Series это слишком мало. Инструкция заключает ряд отдельных указаний, касающихся функциональности, принципов безопасности, способов ухода (даже то, какие средства стоит использовать), возможных поломок Coleman 533 Series и способов решения проблем, возникающих во время использования. И наконец то, в инструкции можно найти адресные данные сайта Coleman, в случае отсутствия эффективности предлагаемых решений. Сейчас очень большой популярностью пользуются инструкции в форме интересных анимаций или видео материалов, которое лучше, чем брошюра воспринимаются пользователем. Такой вид инструкции позволяет пользователю просмотреть весь фильм, не пропуская спецификацию и сложные технические описания Coleman 533 Series, как это часто бывает в случае бумажной версии.
Почему стоит читать инструкции?
Прежде всего здесь мы найдем ответы касательно конструкции, возможностей устройства Coleman 533 Series, использования отдельных аксессуаров и ряд информации, позволяющей вполне использовать все функции и упрощения.
После удачной покупки оборудования/устройства стоит посвятить несколько минут для ознакомления с каждой частью инструкции Coleman 533 Series. Сейчас их старательно готовят или переводят, чтобы они были не только понятными для пользователя, но и чтобы выполняли свою основную информационно-поддерживающую функцию.

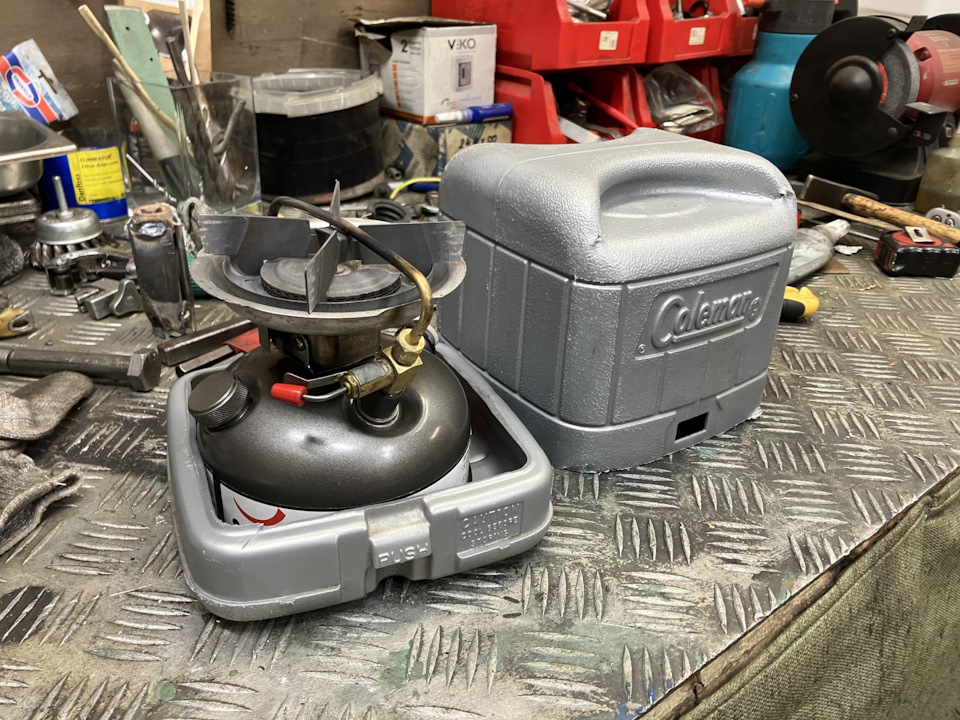

И так в этой статье речь пойдёт о знаменитом Американском примусе Coleman 533 или другом примусе в той же линейке с такой же трубкой генератором .

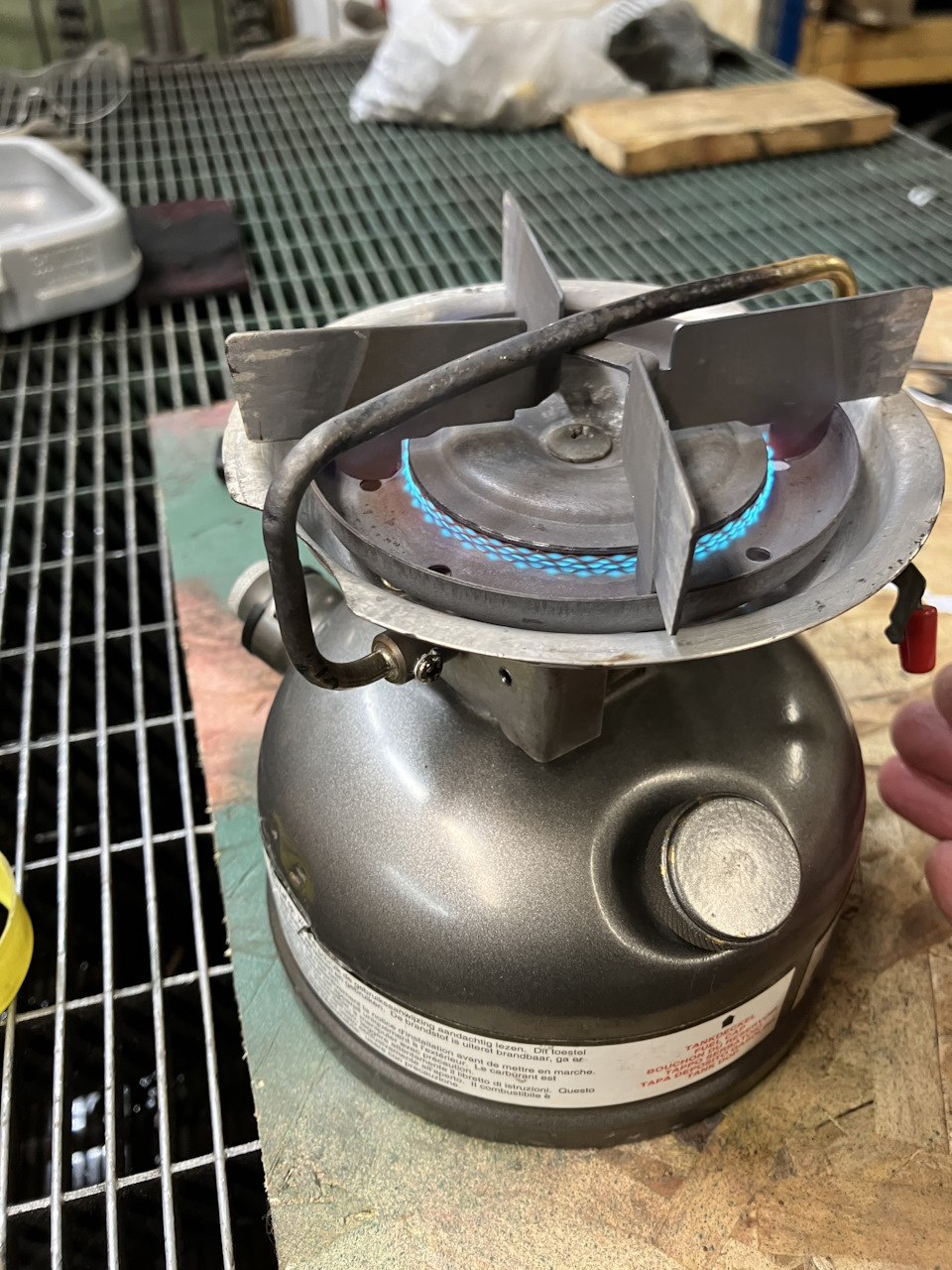

Долгое время он работал на обычном бензине и трубка генератор зашлаковалась нагаром и всякой гадостью .Тот кто в курсе прекрасно знают что у старичка 502 с прямым генератором такой проблемы нет в виду того что его генератор полностью разборный ! Не буду погружаться в тему 502, видео в интернете много кому надо ознакомятся .
Дальше пойдёт рассказ именно о новом генераторе не разборном изогутым хреновыми маркетологами !
Не претендую на авторство метода подсмотрел в этой статье dzen.ru/a/Y11rFvjzoRhfjgAJ . Просмотрев много видео о том как его чистят, а это большинство ! Я понял что они это мягко говоря делают не правильно . Сам генератор представляет из себя некий бутерброт из капилярной трубки в которой проходит струна, а поверх капилярной трубки намотана что то типа пружинки витьевой где происходит испарение бензина, и это всё загнано в трубку из латуни приблизительно диаметром 6 мм .
В конце этого всего стоит смесительная камера с форсункой .
Так вот когда большинство пользователей чистят с помощью( баллончика очестителя карбюратора) продувая именно капильрную трубку в сторону смесительной камеры . Что в принципе от проблемы работы горелки на всех режимах работы не исправят ! Так как продувая в сторону форсунки на линии поверх капилярной трубки всё что было в генераторе по верх капилярки летит в смесительную камеру .
А ДАЛЬШЕ ЭТОМУ ШЛАКУ ДЕВАТЬСЯ НЕКУДА !
Через форсунку писчинкам деваться некуда.

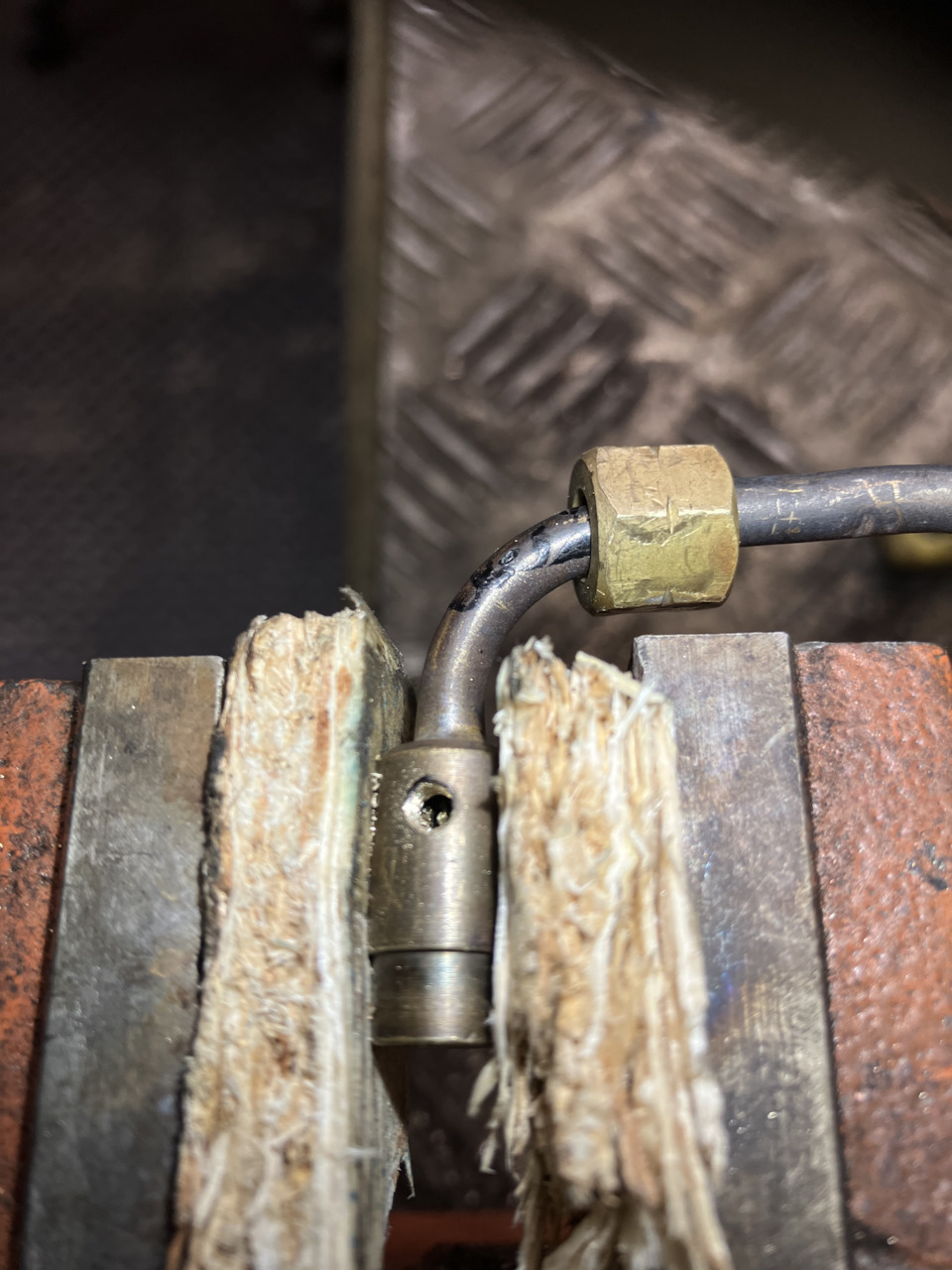

Радикальное решение СДЕЛАТЬ ОТВЕРСТИЕ В СМЕСИТЕЛНОЙ КАМЕРЕ для того чтобы промывать трубку от ФАРСУНКИ ну или для того чтобы промывать со стороны гайки но шлак должен куда то выходить!

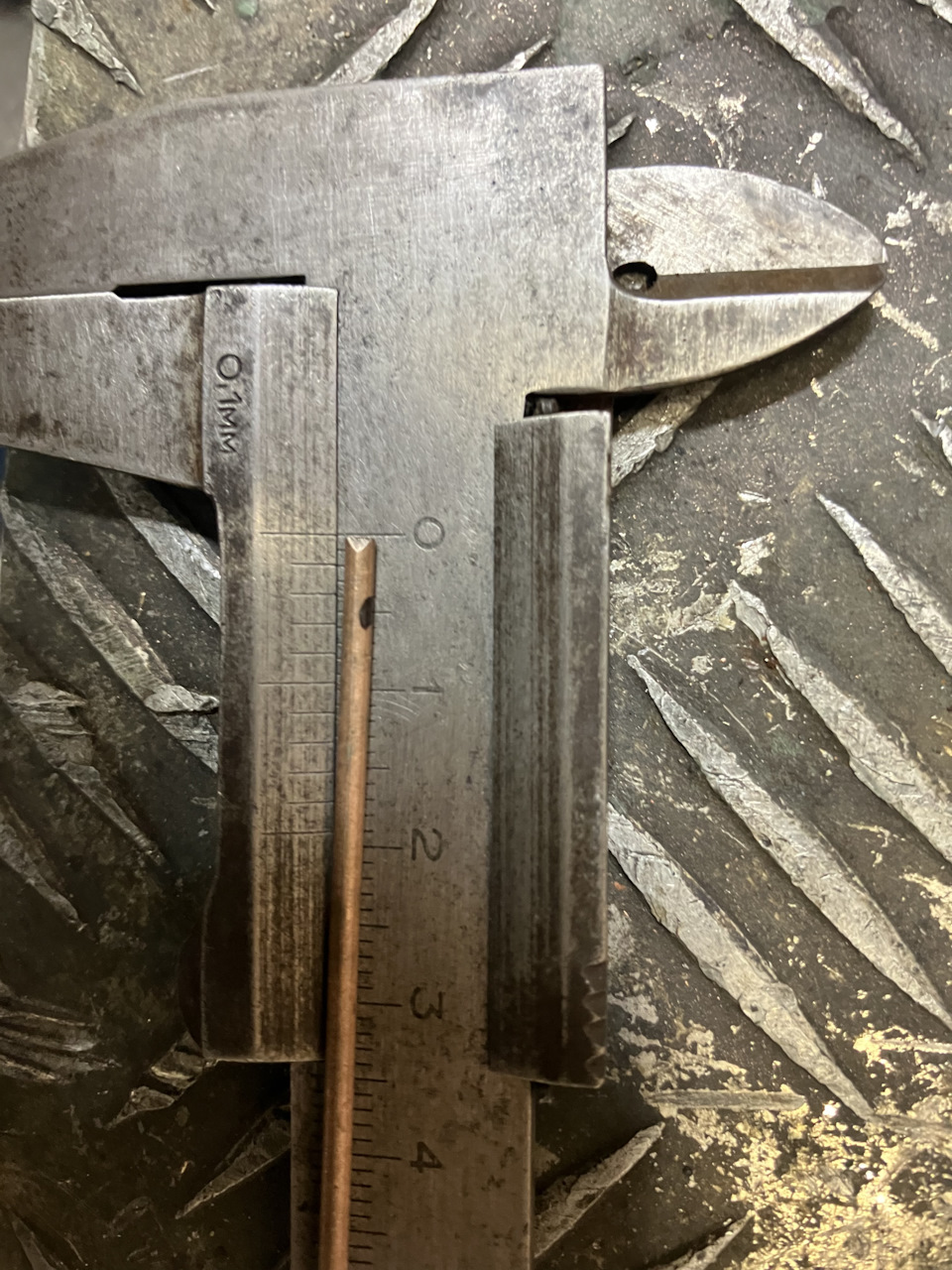

Сверло 2,5 резьба М3 !
САМОЕ ГЛАВНОЕ не затронуть капильрку не проткнуть её или не замять ! я делал аккуратно потихоньку .Я померил глубину сверления и она составила 3,5- 4мм
А дальше самое интересное начинается, вопрос как это всё промыть … Сразу скажу ребята очиститель карбюратора это просто выброшенные деньги . Нет его можно использовать но только в самом конце перед монтажём генератора.
Далее мой личный опыт …

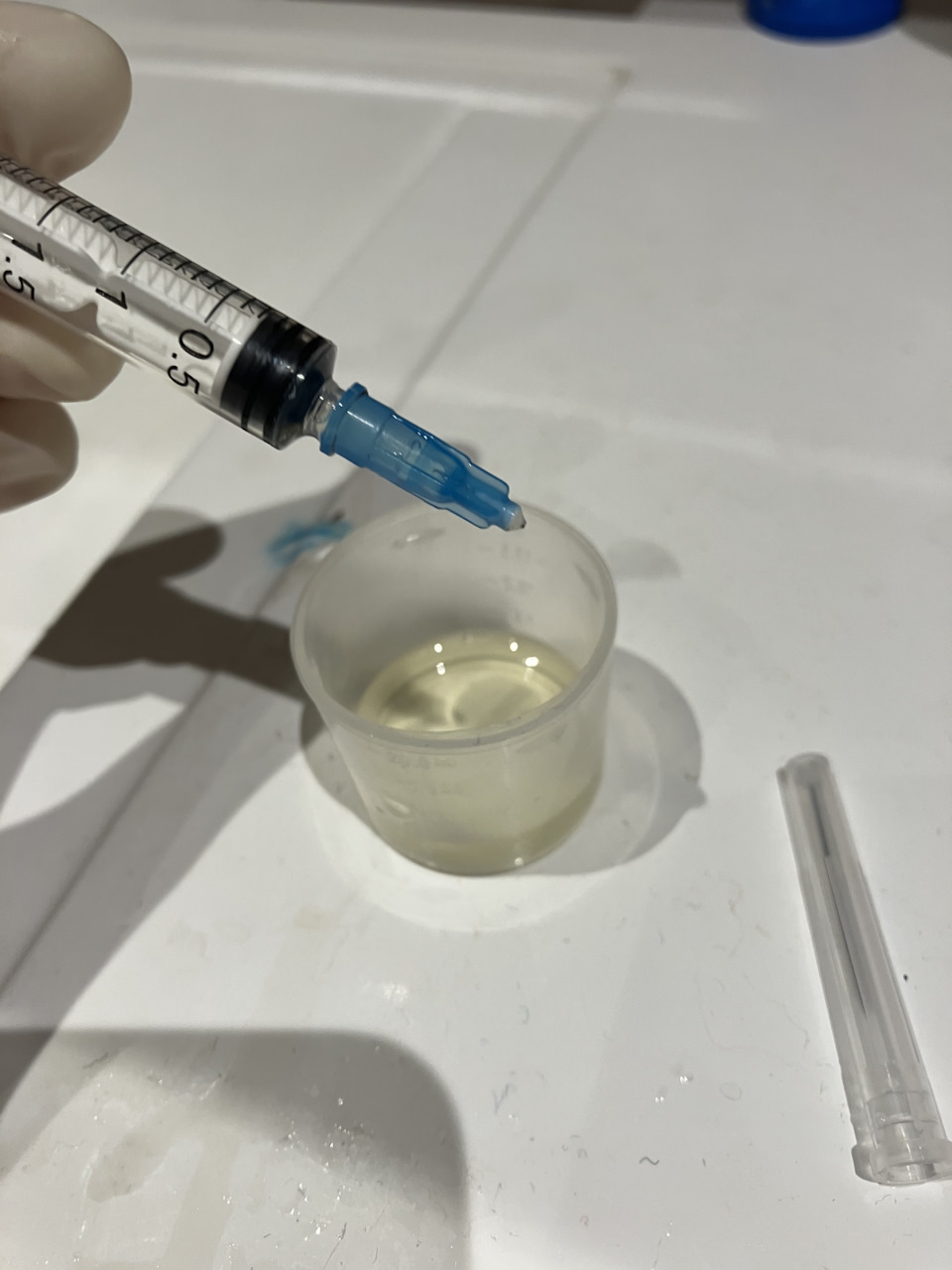

Берём ШУМАНИТ и шприц.

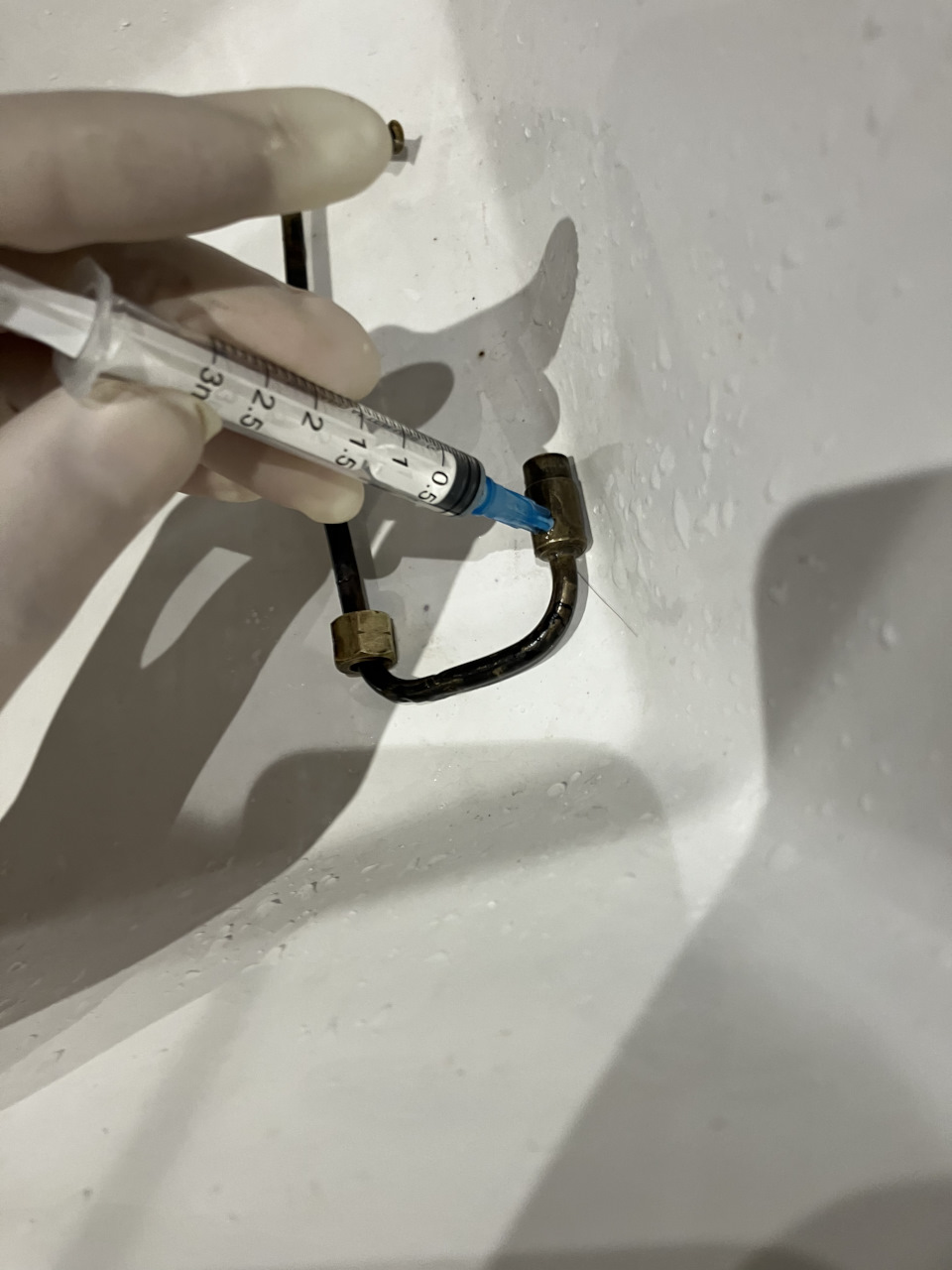

Отламываем иглу и впрыскиваем в генератор кубиков 2.5-3 минут на 10 .

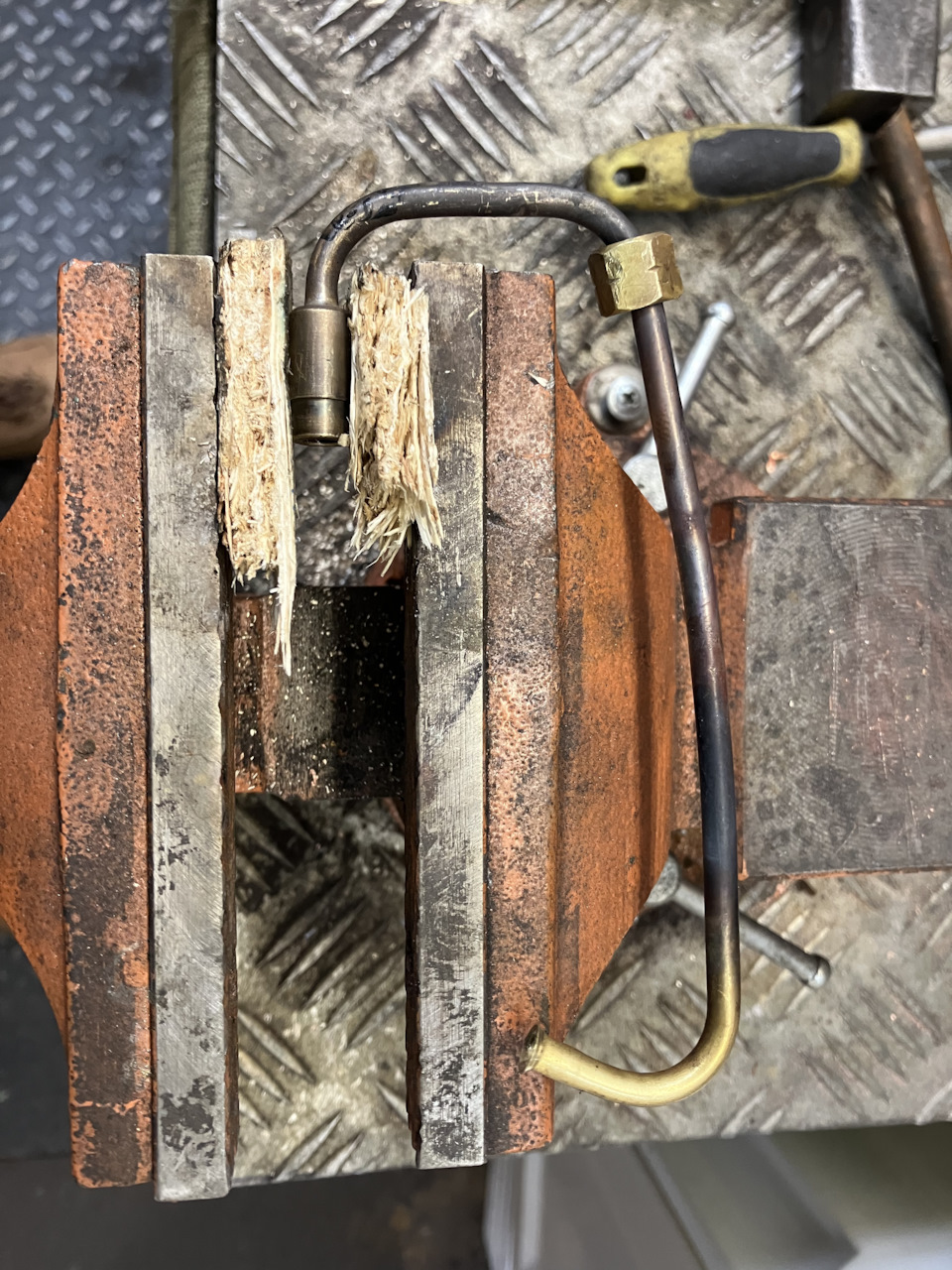

Дальше начинаем постукивать по трубки деревяшкой или пластмаской так что бы шлак начал откалываться от альминиевой капилярки ( да забыл предупредить ! Алюминий не любит ШУМАНИТ, помню как то мыл поршня от моего Ситроена так вот желательно на долго раствор не оставлять в трубке ))))) в прочем это другая история .Для промывки генератора я использовал насадку и ЭРРИГАТОР с его пульсирующим потоком, но можно использовать тот же шприц просто это дольше.
НО .НО . Самое главное ни что не заменит небольших ударов по всей длинне трубки, шлак откалывается только так в сочетании с шуманитом . Я делл таких подходов 10-15 и всё время крупинки вылетали из трубки .
К сожалению не снял свой Эрригатор но я думаю у кого он есть те поймут.
Процесс не быстрый, говна с него летело в виде мелких точек много … он забит наглухо к сожалению .
Но в итоге всё таки более или менее удалось промыть его конечно это не Coleman 502 с полностью разборным генератором но всё же удалось добиться приемлемого результата пламя более менее начало регулироваться от минимального до максимального уровня .
ДА конечно новый это есть новый и я понимаю что полностью мне не удалось его промыть .
Но всё же теперь когда есть технологичное отверстие всегда можно его промывать правильно что бы шлак выходил .

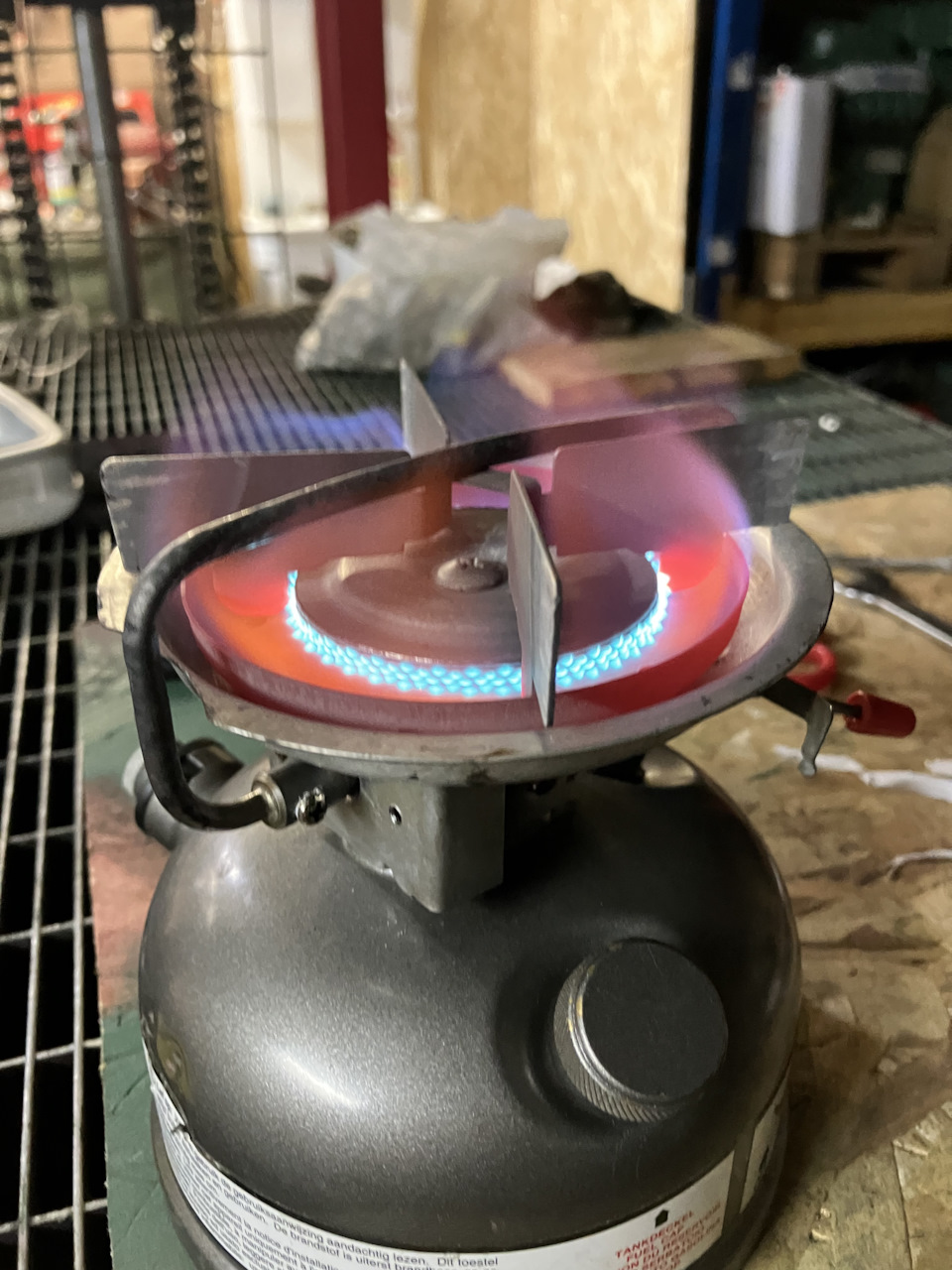

<img src=»8″ title=»Максимальное пламя»
Самое главное в этом, болт сточить до 3 мм что бы он не выступал в смесительной камере, и посадить его либо на фиксатор резьбы или как я на ФУМЛЕНТУ (рабочая тем 150-250 г) . Тестировал на расплавление её в течение 1 часа .
Мое личное мнение такое, пытаться из генератора 533 сделать 502 в плане ремонтнопригодного ну так себе затея на 100% отчистить врятли всё равно получиться, НО вот если на новом генераторе сразу сделать отверстие с болтом для прочистки и промывать его, то для профилактики, в обратную сторону от смесительной камеры, то я думаю он будет жить так же долго как и на 502 модели .
Summary
Производитель Coleman
Категория Stove
Документы, которые мы получаем от производителя устройства Coleman 533 Series мы можем разделить на несколько групп. Это в частности:
— технические чертежи Coleman
— инструкции обслуживания 533 Series
— паспорта изделия Coleman
— информационные брошюры
— энергетические этикетки Coleman 533 Series
Все из них важны, однако самую важную информацию с точки зрения пользователя мы найдем в инструкции обслуживания Coleman 533 Series.
Группа документов, определяемая как инструкции обслуживания, делится также на более подробные типы, такие как: Инструкции монтажа Coleman 533 Series, инструкции обслуживания, короткие инструкции или инструкции пользователя Coleman 533 Series. В зависимости от потребностей, Вам необходимо поискать требуемый документ. На нашем сайте Вы можете просмотреть самую популярную инструкцию использования изделия Coleman 533 Series.
Похожие инструкции обслуживания
-
24 страниц
-
28 страниц
-
14 страниц
-
2 страниц
Полная инструкция обслуживания устройства Coleman 533 Series, как должна выглядеть?
Инструкция обслуживания, определяемая также как пособие пользователя, или просто «руководство» — это технический документ, цель которого заключается в использовании Coleman 533 Series пользователями. Инструкции пишет, как правило технический писатель, языком, доступным для всех пользователей Coleman 533 Series.
Полная инструкция обслуживания Coleman, должна заключать несколько основных элементов. Часть из них менее важная, как например: обложка / титульный лист или авторские страницы. Однако остальная часть, должна дать нам важную с точки зрения пользователя информацию.
1. Вступление и рекомендации, как пользоваться инструкцией Coleman 533 Series — В начале каждой инструкции, необходимо найти указания, как пользоваться данным пособием. Здесь должна находится информация, касающаяся местонахождения содержания Coleman 533 Series, FAQ и самых распространенных проблем — то есть мест, которые чаще всего ищут пользователи в каждой инструкции обслуживания
2. Содержание — индекс всех советов, касающихся Coleman 533 Series, которое найдем в данном документе
3. Советы по использованию основных функций устройства Coleman 533 Series — которые должны облегчить нам первые шаги во время использования Coleman 533 Series
4. Troubleshooting — систематизированный ряд действия, который поможет нам диагностировать а в дальнейшем очередность решения важнейших проблем Coleman 533 Series
5. FAQ — чаще всего задаваемые вопросы
6. Контактные данные Информация о том, где искать контактные данные производителя / сервисного центра Coleman 533 Series в данной стране, если самостоятельно не получится решить проблему.
Комментарии (0)
Перейти к контенту
-
Contents
-
Table of Contents
-
Troubleshooting
-
Bookmarks
Quick Links
®
Dual-Fuel
TM
Instructions for use
© 2008 The Coleman Company, Inc.
www.coleman.com
533 Series
CONSUMER/USER: This instruction manual
contains important information necessary for the
proper assembly and safe use of the appliance.
Read and follow all warnings and instructions before
assembling and using the appliance. Follow all
warnings and instructions when using the appliance.
Keep this manual for future reference.
If you have questions about assembly, operation, servicing or repair of this
appliance, please call Coleman at 1-800-835-3278 or TDD: 316-832-8707. In
Canada call 1-800-387-6161.
Stove
IMPORTANT
English
Sportster
Dual-Fuel
Stove
CSA B140.9.2-2008 Proposed
Portable Pressurized Type Liquid
Petroleum Fuelled Camp Stoves
®
II
™
®
Summary of Contents for Coleman 533 Series
English-4
■
Close PUMP KNOB firmly. (Fig. 2)
Leak Check
• Perform leak test outdoors.
• Extinguish all open flames.
• NEVER leak test when smoking.
• Do not use the outdoor stove until connection
has been leak tested and does not leak.
WARNING
Fig. 2
■
Remove FUEL CAP. Using a funnel
or suitable filling device, fill with
clean, fresh fuel (Fig. 3). Do not tip
stove.
■
Replace FUEL CAP on fuel container.
Tighten firmly. Move fuel container
away from stove. WIPE UP ANY
SPILLED FUEL AND DISPOSE OF
IN A SAFE PLACE.
Fig. 3
Pumping
Be sure RED FUEL LEVER is in off
position. (Fig. 4)
■
Open PUMP KNOB one full turn.
(Fig. 5)
Fig. 4
Fig. 5
■
With thumb over hole in PUMP
KNOB, pump approximately 30 full
strokes. (Fig. 6)
■
Close PUMP KNOB. (Fig. 7)
Fig. 6
Fig. 7
WARNING
• BURN HAZARD
• Never leave stove unattended
when hot or in use.
• Keep out of reach of children
.
To Light
■
Make sure FUEL VALVE is fully
“OFF”.
■
CHECK FOR LEAKS in one or more
ways. Look for fuel mist or a wet
appearance of fuel on surfaces. Listen
for hiss of escaping gas. Smell for fuel
odor. Never use a flame. Do not use if
leaking. (Fig.
CHECK
FOR
LEAKS
CHECK
FOR
LEAKS
CHECK FOR
LEAKS
Fig. 8
Инструкция по эксплуатации
«Плитка на жидком топливе SPORTSTER и FEATHER. Модели 442-700Е и 533-700Е»
Уважаемый покупатель,
благодарим Вас за покупку продукции фирмы «COLEMAN». Вы приняли правильное решение, так как товары марки COLEMAN сочетают в себе новые технические решения и высокое качество. Соблюдение данной инструкции позволит Вам правильно эксплуатировать Вашу плитку. Внимательно ознакомьтесь с инструкцией, в особенности, с изложенными в ней предупреждениями.
ЗАПРАВКА ТОПЛИВОМ
Заправку топливом следует осуществлять только на открытом воздухе. Никогда не заполняйте топливный резервуар, не отвинчивайте и не снимайте крышку резервуара во время работы плитки, вблизи открытого огня (в том числе искр) , других источников воспламенения или пока верхняя часть горелки горячая на ощупь. Ваша плитка предназначена для работы на обычном неэтилированном бензине или жидком топливе COLEMAN.
Внимание: Неэтилированный бензин и горючее COLEMAN являются легковоспламеняемыми материалами.
- Выдвиньте ножки (модель 442 на неэтилированном бензине) и установите плитку на ровной поверхности.
- Закройте кран, повернув ручку крана вправо до упора (Рис.1).
- Поверните вправо до упора ручку насоса (Рис.2).
- Снимите крышку резервуара (Рис.3). Используя фильтрующую воронку COLEMAN, заполните резервуар чистым и свежим топливом.
- Закройте крышкой резервуар и вытрите тряпкой все пролившееся топливо; уберите тряпку и воронку в безопасное, в отношении воспламенения, место.
РАБОТА НАСОСА
- Убедитесь, что кран находится в положении «выключено» (off) и что крышка резервуара плотно закрыта (Рис.5).
- Поверните ручку насоса на два оборота влево (Рис.6).
- Удерживая большой палец на отверстии ручки насоса, произведите примерно 20-25 накачиваний (Рис.7).
- Заверните до упора ручку насоса, поворачивая ее вправо (Рис.8).
- Если пламя “пляшет” или горит неровно, повторите процедуру подкачки топлива.
ВКЛЮЧЕНИЕ ПЛИТКИ
Всегда зажигайте и используйте плитку только на открытом воздухе. Запрещается использовать плитку в доме, жилом прицепе, палатке и в других закрытых и непроветриваемых помещениях. Во избежание неконтролируемых выбросов пламени, перед началом работы поставьте плитку на ровную горизонтальную поверхность. Кран следует открывать только одновременно с зажиганием плитки.
- Поднесите зажженную спичку к наружному краю горелки и, одновременно с этим, откройте кран, повернув ручку крана влево (Рис.9).
- Чтобы очистить наконечник генератора от нагара, поверните ручку крана несколько раз из положения «сильного пламени» (high) в положение «выключено»(off) и обратно.
- Чтобы выключить плитку, поверните ручку крана направо до упора.
ЭТО СЛЕДУЕТ ЗНАТЬ
- Не допускайте детей к использованию прибора.
- Регулярно смазывайте маслом насос.
- Держите плитку в недоступном для детей месте, защищенном от высоких температур, прямых солнечных лучей, влаги.
ЗАМЕНА ГЕНЕРАТОРА
В случае возникновения трудностей с зажиганием горелки или достижением максимального количества тепла необходима замена генератора.
- Выверните оба винта из держателя генератора и снимите генератор.
- Отверните гайку генератора над блоком крана. Вытащите стержень генератора и отсоедините генератор.
- Вставьте стержень нового генератора в кран и закрутите гайку на четверть оборота.
- Введите противоположный конец генератора в отверстие смесительной камеры и одновременно выровняйте положение генератора относительно сопла горелки. Поставьте на место держатель генератора и завинтите его.
- Заверните до упора гайку крана.
- Сразу после зажигания горелки визуально проверьте, нет ли утечки.
СПИСОК ЗАПЧАСТЕЙ МОДЕЛЬ 442-700Е
| № | № детали | № детали для европейских покупателей
(кроме Великобритании) |
Описание деталей |
| 1 | R442-565E | 1445401 | Топливный резервуар |
| 2 | 222-1401 | 1445402 | Крышка резервуара |
| 3 | 400-5551 | 1445403 | Блок крана |
| 4 | 413C3021 | 1344714 | Чашка (основание) конфорки |
| 5 | 400-3451 | 1445211 | Комплект колец конфорки |
| 6 | 216A5091 | 1349001 | Головка поршня насоса |
| 7 | 400E5201 | 1445215 | Плунжер насоса |
| 8 | 400-6381 | 1445217 | Трубка подачи воздуха + возвратный клапан |
| 9 | 400-5261 | 1445204 | Блок горелки |
| 10 | 400-0601 | 1445213 | Винт (6 в комплекте) |
| 11 | 400A1261 | 1445405 | Держатель генератора |
| 12 | 400-5401 | 1445214 | Решетка |
| 13 | 442-5891 | 1445407 | Блок генератора |
| 14 | 400-2011 | 1445406 | Крепление крышки (хомутик) |
СПИСОК ЗАПЧАСТЕЙ МОДЕЛЬ 533-700Е
| № | № детали | № детали для европейских покупателей
(кроме Великобритании) |
Описание деталей |
| 1 | R533-615E | 1345201 | Топливный резервуар |
| 2 | 22С1401 | 1340612 | Крышка резервуара |
| 3 | 508А5571 | 1345202 | Блок крана |
| 4 | 413C3021 | 1344714 | Основание (чашка) конфорки |
| 5 | 400-3451 | 1445211 | Комплект колец конфорки |
| 6 | 639-1091 | 1349001 | Головка поршня насоса |
| 7 | 220А6201 | 1345010 | Плунжер насоса |
| 8 | 200-6381 | 1342514 | Трубка подачи воздуха + возвратный клапан |
| 9 | 400-5261 | 1445215 | Блок горелки |
| 10 | 400-0601 | 1445213 | Винт (6 в комплекте) |
| 11 | 400A1261 | 1445405 | Держатель генератора |
| 12 | 400-5401 | 1445214 | Решетка |
| 13 | 533-5891 | 1445407 | Блок генератора |
| 14 | 508-7631 | 1345030 | Защитный футляр для плитки |
