КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Единица
измерения	iCLIMATE 038

Производительность по воздуху
Номинальная	Расход воздуха/ давление	м³/час/ Па	1200/100
Расход воздуха	л/с	333
Максимальная	Расход воздуха	м³/час	1300
Расход воздуха	л/с	361
Охлаждение приточного воздуха
	кВт	1,52-8,01
Холодильная мощность ⁽¹⁾	Btu/ч	5186-27330
	USTR	0,42-2,27
Подогрев приточного воздуха
	кВт	1,55-8,82
Тепловая мощность ⁽²⁾	Btu/ч	5288-30094
	USTR	0,44-2,51
Коэффициенты энергоэффективности
COP		2,12 — 5,58
EER		2,08 — 3,34
Потребляемая мощность компрессорами
Режим «охлаждение»	кВт	0,5-2,1
Режим «нагрев»	кВт	0,46-0,99
Номинальное потребление	кВт	1,14
Потребляемая мощность вентиляторами
Максимальная	кВт	0,36
Минимальная	кВт	0,02
Мощность дополнительного нагрева⁽³⁾
Электрическими нагревателями (ТЭНами)	Максимальная ⁽²⁾	кВт	6 (3ф) ⁽⁶⁾
Калорифером (горячая вода 90/70 °С)	Номинальная ⁽⁴⁾	кВт	18
Максимальная ⁽⁵⁾	кВт	20
Габаритные размеры
Высота	мм	394
Ширина	мм	1063
Длина (по ходу воздуха с доп. блоками)	мм	1380
Масса установки	кг	97
(с дополнительными блоками)
Присоединительные размеры	мм	315(250) ⁽⁷⁾
Диаметр выхода слива конденсата	мм	16
Максимальная потребляемая мощность
Установка с	При работе на нагрев	кВт	7,35
дополнительным электрическим нагревателем	(с учетом ТЭН)
	При работе	кВт	2,46
	на охлаждение
Установка с	При работе на нагрев	кВт	1,35
дополнительным водяным
нагревателем	При работе	кВт	2,46
	на охлаждение
Фреон (R410A)	гр	1300
Количество конденсата	л/ч	4
(при 25 ^оС, 70 % отн. влажн.)
Уровень шума через корпус	db (A)	47
на расстоянии 1 м не более db (A) ⁽⁸⁾
Электропитание установки		220В (1ф)
Класс фильтрации воздушных фильтров	G4
Степень защиты оболочки	IP44
Тип используемых вентиляторов	Центробежный вентилятор со встроенным ЕС-двигателем
Управление установкой	Автоматическое микропроцессорное через пульт с ЖКИ дисплеем

(1) – При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.

(2) – При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.

(3) – В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).

(4) — При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.

(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.

(6) – 1ф под заказ.

(7) – 250 мм под заказ.

(8) – +/- 3 dB(А), при размещении под фальш-потолком или применении дополнительных мер по шумоглушению.

* – С правом на технические изменения.

** – Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термостат

Источник

Каталог
Вентустановки
Приточно-вытяжные
iClimate
038

Арт: ВЛ100203

Цена: от 552 300 ₽ *

в наличии *

* Внимание!
— Cтоимость установки зависит от комплектации и объема заказа
— Наличие по состоянию на 14.11.2023 г.
— Дилерская скидка %% и актуальная информация по наличию предоставляется по Запросу, отправленному на E-mail или через форму обратной связи

Гарантия: 12 месяцев

Описание

Характеристики

График

Размеры

Принцип работы

Аксесуары

Приточно-вытяжная установка iClimate 038 и 038+ имеется в наличии от 552 300 руб. Она представляет собой вентиляцию и кондиционирование в едином компактном моноблочном корпусе. Для охлаждения воздуха не требуется внешний компрессорно-конденсаторный блок. Компрессор и конденсатор встроены внутри вытяжной части вентустановки. Тепло от конденсатора отводится на улицу вместе с отработанным воздушным потоком.

ПВВУ GlobalVent может иметь нагрев электрический ТЭН — iClimate 038E / 038+E или водяной — модели iClimate 038W / 038+W. Она выпускается левого исполнения 038L, 038+L или правого 038R, 038+R. Номинальный расход воздуха у этой машины составляет 900 / 1500 м³/ч. Производители комплектующих известные зарубежные компании.

Основные функции:

Подача в комнаты по воздуховодам системы приточно-вытяжной вентиляции свежего воздуха;
Удаление из помещений отработанной вытяжки;
Очистка потока, идущего с улицы от пыли, а также от частиц растений;
Подогрев уличного потока с помощью штатного холодильного контура, работающего в режиме теплового насоса;
Дополнительный догрев за счет ТЭНов (iClimate 038E) или водяного нагревателя (iClimate 038W);
Опционально возможно увлажнение;

Преимущества:

Для охлаждения приточного воздуха не требуется покупка и установка в систему вентиляции и кондиционирования наружного компрессорно-конденсаторного блока;
Экономия электричества на нагрев свежего воздуха зимой или в переходный период. Это достигается за счет того, что тепловой насос вентустановки потребляет в несколько раз меньше электроэнергии, чем отдает тепла;
Легкий монтаж и подключение — для того, чтобы вентиляционная установка iClimate 038 была готова к работе, необходимо присоединить ее к системе вентиляции, проложить дренаж и установить на стене пульт управления, для машины с водяным подогревом нужно еще подвести плюс подключить горячую воду;
Простота управления — оно осуществляется с сенсорного дисплея. Можно регулировать как температуру, так и расход воздуха. Сама панель может быть размещена в любом месте, удобном для комфортного использования;
Управление с Вашего смартфона через приложение OS Android, iOS опция;
Минимальные габаритные размеры (высота, ширина и длина). Такие габариты легко позволяют разместить ее под подшивным потолком;
Стандартные присоединительные размеры;
Небольшой вес и хорошие акустические характеристики;
Техническое обслуживание машины сводится к плановой замене воздушных фильтров;
Регулирование теплопроизводителности iClimate, а также защита как электронагревателя у модели 038E, так и водяного нагрева у 038W, происходит со шкафа автоматики приточно-вытяжной вентмашины.

Расход воздуха	1200 / 1500 м³/ч
Мощность охлаждения	до 8 / до 10 кВт
Мощность подогрева тепловым насосом	до 8,8 / до 10,5 кВт
Мощность подогрева электро ТЭН	6 кВт
Мощность подогрева водой	16 / 20 кВт
Электропитание	220 В
Уровень шума через корпус не более	46 db(A)
Мощность потребляемая (нагрев ТЭН)	7,3 / 7,7 кВт
Мощность потребляемая (нагрев вода)	2,4 / 3,2 кВт
Класс очистки фильтров	G4
Степень защиты	IP 44
Высота	394 мм
Ширина	1063 мм
Длина (по ходу воздуха)	1380 / 1557 мм
Присоединительные размеры	Ø315 мм
Вес	97 / 106 кг

Модель iClimate 038 L

Модель iClimate 038 R

Модель iClimate 038+ L

Модель iClimate 038+ R

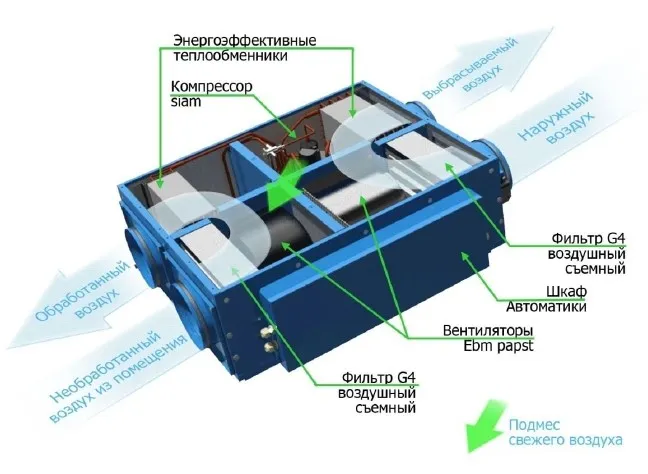

Конструкция и элементы вентиляционной установки iClimate 038

ПВВУ iClimate 038E или 038W выполнена в виде моноблока. Корпус сделан из оцинкованной стали. Внутри данного агрегата в полностью разделенных друг от друга приточном и вытяжном каналах компактно размещены следующие компоненты:

радиальные ЕС-вентиляторы с двигателями Green Tech;
кассетные фильтр-боксы со сменным вставками;
инверторный компрессор реверсивного действия;
фреоновые теплообменники и фреонопроводы;
электрический ТЭН для моделей iClimate 038EL и 038ER или водяной нагреватель для 038WL и 038WR выполнен отдельной секцией;
шкаф автоматики размещен на корпусе машины.

Тепловой насос вентустановки GlobalVent iClimate 038 это фреоновый контур, который заправлен в заводских условиях и установлен внутри корпуса данной машины. Он состоит из двух фреоновых теплообменников, размещенных в приточном и вытяжном каналах, которые выполняют роль испарителя и конденсатора и наоборот, в зависимости от режима работы этой вентиляционной установки.

Принцип действия и особенности работы

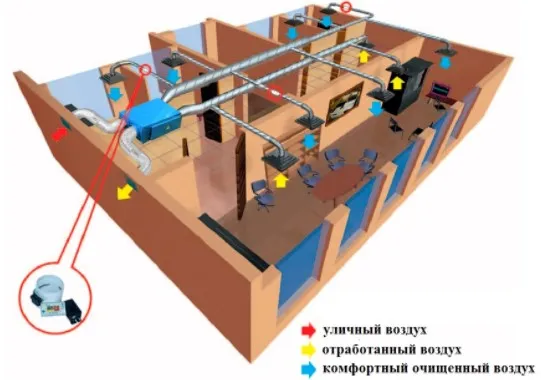

Через систему вентиляционных каналов уличный воздух, очищенный от пыли, грязи и доведенный до заданной температуры подается в комнаты. Вытяжной – выбрасывается на улицу. Высокая энергоэффективность ПВВУ iClimate 038 по сравнению с машинами, использующими наружный блок ККБ, связана с тем, ее конденсатор охлаждается отработанным воздушным потоком, который имеет постоянную комнатную температуру, а не уличным, который летом может достигать +35С, а зимой -30С.

Работа данной машины полностью автоматизированна. Это достигается за счет автономного контроля микропроцессора температуры притока и скорости вращения вентилятора. Установка автоматически поддерживает требуемый баланс притока и вытяжки или при необходимости создает небольшой дисбаланс.
Летом, когда приточно-вытяжная вент установка iClimate 038 охлаждает уличный воздух, теплообменник, расположенный внутри приточного канала, работает как испаритель, а теплообменник, стоящий на вытяжке работает как конденсатор и отдает тепло удаляемому из помещений потоку.
В холодное время года, когда ПВВУ работает на нагрев, наружный воздух нагревается от того теплообменника, который стоит на притоке и работает уже как конденсатор, а тот, что стоит в вытяжном канале работает как испаритель, т. е. забирает тепло у удаляемого из комнат воздушного потока.
Вентустановка iClimate 038 с кондиционером подает воздушный поток в комнаты в максимальном или установленном пользователем объеме, при этом его температура, заданная на пульте поддерживается на постоянном уровне.
При нехватке тепла или холода для поддержания заданной температуры приточного потока происходит снижение его расхода (при изменении внешних температурных условий в благоприятную сторону расход установки автоматически возвращается к заданным значениям).
Если теплообменник подвесного блока приточно-вытяжной машины iClimate 038 обмерзает, то фактическая выдаваемая мощность нагрева вентустановки снижается. При этом ПВВУ переходит в режим размораживания. Управление вентиляторами автоматически переключается на данный режим. Спустя несколько минут, устройство возвращается к режиму нагрева.
При понижении температуры на улице теплопроизводительность вентустановки iClimate 038+ и 038 уменьшается. Если в комнатах становится холодно, машина автоматически подключит дополнительные электро ТЭН — маркировка EL и ER или калорифер — маркировка WL и WR.
После запуска установки на нагрев, должно пройти некоторое время, пока воздух внутри помещений прогреется до заданного уровня. До тех пор, пока он не достигнет определенной температуры, вентилятор вращается с малой скоростью (она устанавливается автоматически).

Клапаны зонального регулирования позволяют индивидуально изменять расход приточного воздуха в каждое помещение. Для быстрого подключения данная система оснащена кабелями быстрого соединения.

Состав комплекта:

1. Пульт дистанционного управления с жидкокристаллическим дисплеем;
2. Адаптер питания от электрического сети;
3. Инструкция по эксплуатации;
4. Паспорт.

К одному пульту можно подключить от 1 до 4 клапанов. Клапан монтируется в воздуховоде, по которому приточный воздух поступает в помещение, а пульт размещается в удобном для пользователя месте.

Для пользователя доступно несколько режимов работы системы:

Ручной режим. Степень открытия каждого из четырех клапанов может быть установлена с пульта управления независимо, в диапазоне от 10% до 100% с шагом 10%. Таким образом, можно обеспечивать необходимый объем приточного воздуха для каждого помещения.
Автоматический режим. В том помещении, где установлен пульт управления, есть возможность изменения температуры за счет автоматического изменения расхода приточного воздуха (внутри пульта установлен термометр-термостат). При этом степень открытия остальных воздушные клапанов может быть выставлена пользователем вручную.
Байпасный режим. Пользователь может самостоятельно решить, какой из 4-х клапанов выбрать для автоматического отвода из системы избыточного воздуха.

На ЖК-дисплее пульта дистанционного управления высвечивается температура воздуха в обслуживаемом помещении и состояние (режим) того клапана, который регулировался или просматривался последним. Также с данного пульта можно установить требуемую температуру воздуха в помещении для режимов охлаждения и нагрева.

Похожие товары:

Арт: ВЛ100105

Приточно-вытяжная установка с охлаждением, нагрев-ТЭН

Расход — 1350 м³/ч, Охлаждение — 6,7 кВт, ТЭН — 6 кВт

637 560
₽

Арт: ВЛ100106

Приточно-вытяжная установка с охлаждением, нагрев-вода

Расход — 1350 м³/ч, Холод — 6,7 кВт, Калорифер — 23 кВт

654 780
₽

Производство

Наша компания производит широкий спектр оборудования для вентиляции и кондиционирования.

Доставка оборудования

Служба логистики опертивно доставит оборудование до вашего объекта, склада или до терминала транспортной компании.

Монтажный отдел

Cпециалисы монтажного отдела сделают монтаж и пуско-наладку системы вентиляции и кондиционирования «под ключ»

Сервисная служба

Cпециалисы сервисного отдела осуществляют плановое обслуживание оборудования, а также его гарантийный и постгарантийный ремонт

Персональный менеджер

Обратившись к нам, Вы будете закреплены за одним менеджером, который будет сопровождать Вас на всех этапах работы. Также, при необходимости, Вам будет оказана инженерная помощь в подборе оборудования.

Акции
ноября 2023

В этом месяце на ряд продукции проходит сезонная акция. Цены снижены. Товары в наличии на складе.

Источник

ПВВУ iCLIMATE 038

Приточно-вытяжная вентиляционная установка «iCLIMATE 038» со встроенным реверсивным тепловым насосом

Наименование	Цена
Установка iCLIMATE 038 модель L/R	789 000
Блок-тэн к ПВВУ CLIMATE 038 (6кВт, 3ф) или (6кВт, 1ф под заказ)	60 700
Теплообменник водяной к ПВВУ iCLIMATE 038	31 800
Комплект водяной обвязки для iCLIMATE 038	55 900

На сайте представлены розничные цены. Для получения скидки и по вопросам оптовых продаж — обращайтесь к нашим менеджерам.

Приточно-вытяжная установка «iClimate-038»

ОБЩИЕ СВЕДЕНИЯ

Серия установок «iClimate» представляет собой принципиально новый класс вентиляционного оборудования, совмещая систему приточно-вытяжной вентиляции и кондиционер со встроен-ным воздушным тепловым насосом.

Установка «iClimate» оптимально соответствует следующим критериям:

БЫСТРЫЙ И ЛЕГКИЙ МОНТАЖ

Комплексная система установки обеспечивает максимальную готовность к монтажу и требует лишь обвязать установку воздуховодами, подсоединить отвод конденсата и подвести электро-питание.

ПРОСТОЕ УПРАВЛЕНИЕ

Управление установкой осуществляется с помощью цветной сенсорной панели с интуитивно понятным интерфейсом, монтируемой в удобном для пользователя месте (доступны 2 языка Русский/Английский). Пользователь может регулировать в широком диапазоне как темпера-туру воздуха, так и скорость воздухообмена. Автоматическое управление позволяет пользова-телю не менять регулировки и настройки в течение всего срока эксплуатации установки неза-висимо от изменений уличной температуры.

КОМПЛЕКСНАЯ ПОДГОТОВКА ВОЗДУХА

Установка автоматически обеспечивает заданную температуру приточного воздуха с точно-стью до 1 оС, вне зависимости от параметров окружающей среды. Контроль уровня СО2, влаж-ности (опция).

ЭНЕРГОСБЕРЕЖЕНИЕ

Подогрев и охлаждение приточного воздуха осуществляется в энергоэффективном режиме ра-боты COP,ERR* до 6.27. Это значит, что на каждый киловатт затраченной электроэнергии вы получаете до 6.27 кВт тепловой энергии. В переходный период, весной и осенью, когда тем-пература наружного воздуха еще не достигает серьезных отрицательных величин, вам не потребуется дополнительной тепловой энергии. Вы можете убедиться в этом на собственном опыте.

АКТИВНАЯ РЕКУПЕРАЦИЯ ТЕПЛА

Система использует энергию вытяжного воздуха и преобразует ее в тепло с помощью тепло-вого насоса класса воздух/воздух. Летом, когда требуется охлаждение, он работает в ревер-сивном режиме.

ВЫСОКАЯ НАДЕЖНОСТЬ

В системе использованы комплектующие только лучших мировых производителей, это позволяет долгие годы не задумываться о расходах на новое оборудование. Опыт производства в области вентиляции со встроенным тепловым насосом более 20 лет, что позволяет предложить покупателям расширенную гарантию до трех лет.

УПРАВЛЕНИЕ СО СМАРТФОНА

Возможность управления через приложение с Вашего смартфона (OS Android, iOS опция). Требуется интернет с «белым» ip-адресом и открытый 502 порт.

ДИСПЕТЧЕРИЗАЦИЯ

Возможность интеграции в систему диспетчеризации, удаленного управления через локаль-ную сеть «Ethernet» (протокол ModBus RTU).

ЭРГОНОМИЧНОСТЬ

Малые габариты, небольшой вес и низкий уровень шума установки позволяют монтировать на минимальной площади с наименьшими усилиями и затратами, Легкость в обслуживании установки – требуется лишь замена фильтров 1 раз в год (исключая сильно загрязненный воз-дух).

*COP (Coefficient of Performance —тепловой коэффициент) равен отношению мощности обогрева к потребляемой мощности.

ERR (Energy Efficiency Ratio, — коэффициент энергетической эффективности), который равен отношению холодопроизводительности к полной потребляемой мощности.

НАЗНАЧЕНИЕ, КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Приточно-вытяжная многофункциональная вентиляционная установка (ПВВУ) «iClimate» предназначена для выполнения следующих функций:

подача в обслуживаемые помещения свежего приточного воздуха без рециркуляции (смешения с вытяжным воздухом);
удаление из обслуживаемых помещений отработанного воздуха;
очистка приточного воздуха от пыли и аэрозолей;
охлаждение приточного воздуха с помощью встроенного реверсивного теплового насоса;
осушение приточного воздуха;
подогрев приточного воздуха с помощью встроенного реверсивного теплового насоса, работающего в режиме рекуператора;
дополнительный подогрев приточного воздуха с помощью ТЭНов или водяного калорифера;
контроль уровня влажности (опция);
контроль уровня CO₂ (опция).

Конструктивно установка представляет собой приточно-вытяжной вентиляционный агрегат с теплоизолированным корпусом из оцинкованной стали, окрашенным порошковой краской. Внутри ПВВУ «iClimate» в полностью изолированных приточном и вытяжном каналах размещены вентиляторы с эффективными Green Tech EC-двигателями, которые позволяют создавать высокую скорость потока воздуха при высоком давлении, при этом энергопотребление минимально. ЕС-вентиляторы имеют возможность независимого плавного регулирования в приточном и вытяжном канале от 35 до 100% (установка дисбаланса). Также в состав установки входят два кассетных фильтра (либо присоединяемые блоки-фильтры), блок реверсивного теплового насоса, электрический или водяной нагреватель (опция) и система автоматики.

В установках используются инверторные фреоновые компрессоры с большим диапазоном изменения как тепловой, так и холодильной мощности. Это позволяет обеспечить плавное регулирование температуры приточного воздуха (с точностью до 1^оС), больший запас холодильной и тепловой мощности, существенное улучшение энергоэффективности летом и, особенно, в зимнее время (за счет тепловой мощности инверторного теплового насоса на 15-25 градусов вниз смещается порог включения электрических нагревателей (ТЭНов) и подогрев приточного воздуха осуществляется в энергоэффективном режиме работы с потреблением электроэнергии в 4-8 раз меньше, чем это было бы необходимо для работы ТЭНов такой же мощности).

Реверсивный тепловой насос представляет собой заправленный в заводских условиях и замкнутый внутри установки фреоновый контур со встроенными в приточном и вытяжном каналах медно-алюминиевыми оребренными теплообменниками.

При работе установки в режиме охлаждения теплообменник в приточном канале является испарителем и охлаждает приточный воздух, а теплообменник-конденсатор охлаждается удаляемым из помещения воздухом.

В свою очередь, при работе в режиме нагрева (например, зимой) приточный наружный воздух нагревается от теплообменника, который в данном режиме работы выполняет функцию конденсатора, а расположенный в вытяжном канале теплообменник-испаритель поглощает тепловую энергию удаляемого воздуха, что существенно снижает энергопотребление.

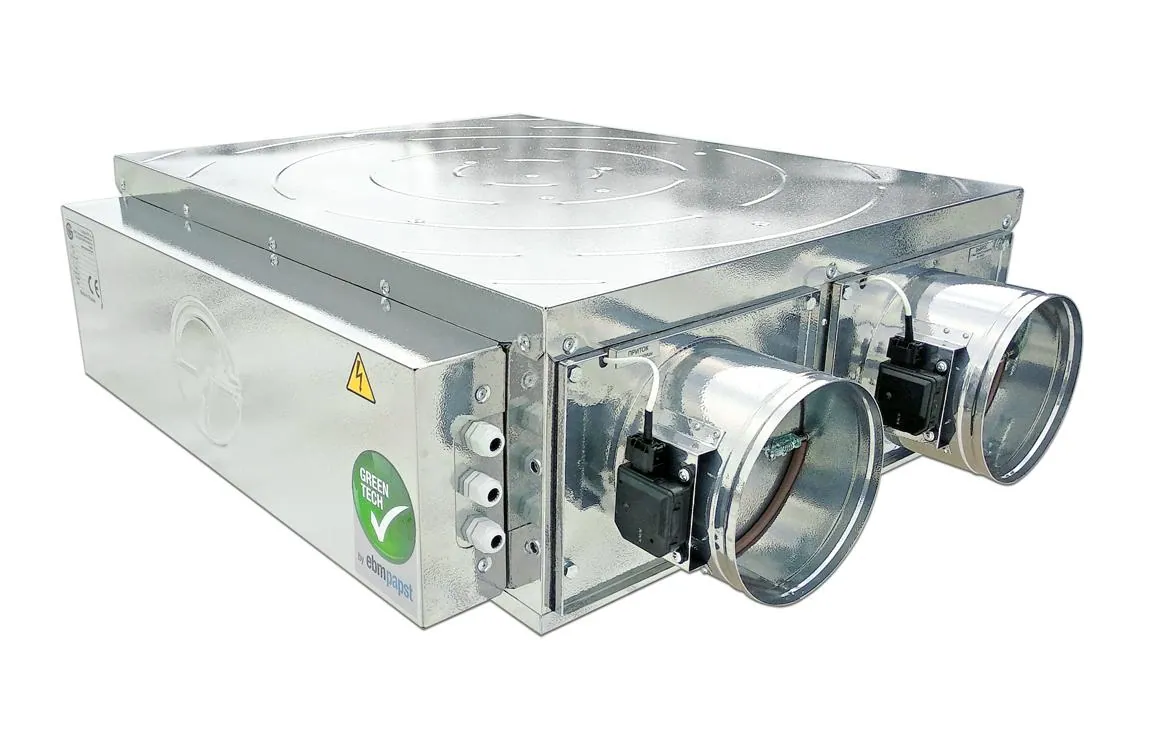

ВНЕШНИЙ ВИД УСТАНОВОК «iCLIMATE-038»

*C правом на технические изменения без предварительного уведомления.

Примечание: Особенности монтажа и электрического подключения установок модельного ряда «iClimate» указаны в ИНСТРУКЦИИ ПО МОНТАЖУ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Единица измерения	iCLIMATE 038
Производительность по воздуху
Номинальная	Расход воздуха	м³/час	1200
Расход воздуха	л/с	333
Сопротивление внутри установки	Па	152
Скорость воздуха	м/с	2,5
Максимальная	Расход воздуха	м³/час	1300
Расход воздуха	л/с	361
Сопротивление внутри установки	Па	169
Скорость воздуха	м/с	2,7
Охлаждение приточного воздуха
Холодильная мощность ⁽¹⁾	кВт	1,52-8,01
Btu/ч	5186-27330
USTR	0,42-2,27
Потребление компрессора	кВт	0,5-2,1
Подогрев приточного воздуха
Тепловая мощность ⁽²⁾	кВт	1,55-8,82
Btu/ч	5288-30094
USTR	0,44-2,51
Потребление компрессора	кВт	0,46-0,99
Коэффициенты энергоэффективности
COP		2,12-3,82
Потребляемая мощность вентиляторами
Максимальная	кВт	0,34
Минимальная	кВт	0,02
Мощность дополнительного нагрева ⁽³⁾
Электрическими нагревателями (ТЭНами)	Максимальная	кВт	6 (3ф) ⁽⁶⁾
Калорифером (горячая вода 90/70 °С) ⁽⁴⁾	Номинальная ⁽⁵⁾	кВт	16
Максимальная ⁽⁵⁾	кВт	18
Габаритные размеры
Высота	мм	394
Ширина	мм	1063
Длина (по ходу воздуха с доп. блоками)	мм	1380
Масса установки (с дополнительными блоками)	кг	97
Присоединительные размеры	мм	315 (250) ⁽⁷⁾
Диаметр выхода слива конденсата	мм	16
Максимальная потребляемая мощность
Установка с дополнительным электрическим нагревателем	При работе на нагрев (с учетом ТЭН)	кВт	7,33
При работе на охлаждение	кВт	2,44
Установка с дополнительным водяным нагревателем	При работе на нагрев	кВт	1,33
При работе на охлаждение	кВт	2,44
Фреон (R410A)	гр	1300
Количество конденсата (при 25 ^оС, 70 % отн. влажн.)	л/ч	4
Уровень шума через корпус на расстоянии 1 м не более db (A)⁽⁸⁾	db (A)	46
Электропитание установки	220В (1ф)
Класс фильтрации воздушных фильтров	G4
Степень защиты оболочки	IP 44
Тип используемых вентиляторов	Центробежный вентилятор со встроенным ЕС- двигателем
Управление установкой	Автоматическое микропроцессорное через пульт с ЖКИ дисплеем

– При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.
– При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.
– В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).
– Температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.
– При t нар. -25 °С и t притока. 20 °С, без учета работы теплового насоса.
– 1ф под заказ.
– 250 мм под заказ.
– При размещении под фальш-потолком или применении дополнительных мер по шумоглушению.
– При t нар. -10°С

* – С правом на технические изменения.

** – Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термостат.

ПРОИЗВОДИТЕЛЬНОСТЬ ПО ВОЗДУХУ

* Графики меняются в зависимости от используемых вентиляторов.

** Не рекомендуется использовать оборудование при расходе воздуха ниже 20% от максимального расхода воздуха.

МОНТАЖНЫЕ СХЕМЫ

iClimate-038 L

iClimate-038 R

Дополнительное оборудование для установки IClimate 038:

Клапан зонального регулирования для установки iCLIMATE 038

При работе установки на несколько комнат, воздушные клапаны зонального регулирования позволяют оперативно изменять объем воздуха в каждом конкретном помещении, что создаёт дополнительный комфорт и экономию энергетических ресурсов.

Конфигурация системы:

Система позволяет непосредственно подключить до 4-х зональных клапанов к одному малогабаритному пульту управления. Воздушный клапан размещается в воздуховоде, по которому обеспечивается приток воздуха в нужное помещение, а пульт управления должен быть установлен в легкодоступном для обслуживании месте.

Состав комплекта:

Пульт управления + до 4-х зональных клапанов
Адаптер питания
Инструкция по эксплуатации и паспорт

Источник

Главная
Каталог
Вентиляция
Вентиляционные установки
Приточно-вытяжные установки
GlobalVent iClimate 038 L/R

Приточно-вытяжная установка

Арт. 175316 Серия iClimate

Гарантия 3 года

Воздухообмен (м³/ч)

Размеры — 1063x1380x394 мм

789 000
₽
Купить дешевле!

Для юрлиц — без наценок

персональный менеджер решает все вопросы
грамотные документы
возмещение НДС 20%
участвуем в тендерах / торгах

«Умный климат» —
официальный дилер
GlobalVent

Приточно-вытяжная установка

Приточно-вытяжная установка GlobalVent iClimate 038 L/R представляет собой вентиляцию и кондиционирование в едином компактном моноблочном корпусе. Для охлаждения воздуха не требуется внешний компрессорно-конденсаторный блок. Компрессор и конденсатор встроены внутри вытяжной части вентустановки. Тепло от конденсатора отводится на улицу вместе с отработанным воздушным потоком. Она выпускается левого исполнения (L) или правого (R).

Основные функции:

Подача в комнаты по воздуховодам системы приточно-вытяжной вентиляции свежего воздуха.
Удаление из помещений отработанной вытяжки.
Очистка потока, идущего с улицы от пыли, а также от частиц растений.
Подогрев уличного потока с помощью штатного холодильного контура, работающего в режиме теплового насоса.

Преимущества:

Для охлаждения приточного воздуха не требуется покупка и установка в систему вентиляции и кондиционирования наружного компрессорно-конденсаторного блока.
Экономия электричества на нагрев свежего воздуха зимой или в переходный период. Это достигается за счет того, что тепловой насос вентустановки потребляет в несколько раз меньше электроэнергии, чем отдает тепла.
Легкий монтаж и подключение — для того, чтобы вентиляционная установка была готова к работе, необходимо присоединить ее к системе вентиляции, проложить дренаж и установить на стене пульт управления.
Простота управления — оно осуществляется с сенсорного дисплея. Можно регулировать как температуру, так и расход воздуха. Сама панель может быть размещена в любом месте, удобном для комфортного использования.
Минимальные габаритные размеры (высота, ширина и длина). Такие габариты легко позволяют разместить ее под подшивным потолком.
Стандартные присоединительные размеры.
Небольшой вес и хорошие акустические характеристики.
Техническое обслуживание машины сводится к плановой замене воздушных фильтров.

Развернуть

Код товара:	175316
Серия:	iClimate
Модель:	iClimate 038 L/R
Бренд:	GlobalVent
Страна производитель:	Россия
Гарантия:	3 года
Рекомендуем для:	для производственных помещений
Тип вентиляционной установки:	компактная приточно-вытяжная
Тип нагревателя:	водяной / электрический
Уровень шума:	47 дБ
Воздухообмен (максимальный):	1200 м³/ч
Электропитание:	220/50/1 В/Гц/Ф
Потребляемая мощность:	7.3 кВт
Тип хладагента:	R410A
Размеры:	1063x1380x394 мм
Вес:	97 кг
Ширина в упаковке:	1163 мм
Глубина в упаковке:	1480 мм
Высота в упаковке:	494 мм
Вес в упаковке:	100 кг

Оплата — а также
наличные и оплата по счету.

Доставка по Москве — бесплатно, от 2 дней

Доставка по России — по тарифам ТК, от 3 дней

* Точный срок поставки уточняйте при заказе

Гарантируем 100% сохранность оборудования. Доставляем собственным транспортом и сотрудничаем только с проверенными транспортными компаниями. Грузы надежно упаковываются и обрешечиваются.

Если требуется больше информации, инструкции, схемы подключения, сертификаты соответствия, задайте вопрос

Подобрать аналоги,
чтобы снизить стоимость, улучшить характеристики или ускорить поставку.

Дополнительное оборудование

Для создания системы вентиляции на основе приточно-вытяжной установки GlobalVent iClimate 038 L/R при необходимости подберем вспомогательные элементы: наружные решетки, воздушные клапаны, электроприводы, шумоглушители, дополнительные вентиляторы подпора воздуха, внутренние воздухо-распределительные устройства и диффузоры, воздуховоды необходимого диаметра, канальные нагреватели и охладители, секции фильтрации и обеззараживания, модули увлажнения и осушения воздуха, пульт управления и щит автоматики. В наличии большой ассортимент комплектующих для вентиляционных установок российских и зарубежных производителей. Подбор осуществляют сертифицированные инженеры — залог долговечной работы всех компонентов.

В интернет-магазине iclim.ru Вы можете приобрести приточно-вытяжную вентиляционную установку GlobalVent iClimate 038 L/R по выгодной цене 789000 рублей с доставкой, заказать монтаж. На странице предоставлены технические характеристики, отзывы покупателей, описание, инструкция на русском языке к управлению и применению, инструкция к пульту, режимы работы, информация о стране производителе.

Начните с консультации

Подберем оптимальное оборудование, сделаем бесплатный аудит проекта.

Дмитрий Попов, Руководитель проектов, эксперт по корпоративным и тендерным закупкам

Тимофей Воробьев,
Ведущий инженер, эксперт по системам осушения, увлажнения, кондиционирования и вентиляции

Помогу подобрать оборудование

Оставьте свой телефон

Позвоню в понедельник в первой половине дня.

Или напишите в любимый мессенджер

Примеры объектов

Крышные кондиционеры для производства стрейч-пленок Clarity

Переподбор и поставка крышных кондиционеров.
Срок исполнения: 3 дня с момента обращения.
VRF-система для института по инженерным изысканиям в строительстве

Переподбор и поставка VRF-системы.
Сокращен срок поставки до 2 дней.
Уменьшена смета на 25%.
Чиллер Electrolux для производственной компании ЭЛПРО

Подбор и поставка чиллера Electrolux.
Срок поставки: в наличии.
Скидка: более 50% от розничной цены.

Приточно-вытяжная установка

Декоративная панель

Источник

Серия установок «iClimate» представляет собой принципиально новый класс вентиляционного оборудования, совмещая систему приточно-вытяжной вентиляции и кондиционер со встроенным воздушным тепловым насосом.

Установка «iClimate» оптимально соответствует следующим критериям:

БЫСТРЫЙ И ЛЕГКИЙ МОНТАЖ

ПРОСТОЕ УПРАВЛЕНИЕ

Управление установкой осуществляется с помощью цветной сенсорной панели с интуитивно понятным интерфейсом, монтируемой в удобном для пользователя месте (доступны 2 языка Русский/Английский). Пользователь может регулировать в широком диапазоне как темпера-туру воздуха, так и скорость воздухообмена. Автоматическое управление позволяет пользователю не менять регулировки и настройки в течение всего срока эксплуатации установки независимо от изменений уличной температуры.

КОМПЛЕКСНАЯ ПОДГОТОВКА ВОЗДУХА

Установка автоматически обеспечивает заданную температуру приточного воздуха с точностью до 1 C°, вне зависимости от параметров окружающей среды. Контроль уровня СО2, влажности (опция).

ЭНЕРГОСБЕРЕЖЕНИЕ

Подогрев и охлаждение приточного воздуха осуществляется в энергоэффективном режиме ра-боты COP,ERR* до 6.27. Это значит, что на каждый киловатт затраченной электроэнергии вы получаете до 6.27 кВт тепловой энергии. В переходный период, весной и осенью, когда температура наружного воздуха еще не достигает серьезных отрицательных величин, вам не потребуется дополнительной тепловой энергии. Вы можете убедиться в этом на собственном опыте.

АКТИВНАЯ РЕКУПЕРАЦИЯ ТЕПЛА

Система использует энергию вытяжного воздуха и преобразует ее в тепло с помощью теплового насоса класса воздух/воздух. Летом, когда требуется охлаждение, он работает в реверсивном режиме.

ВЫСОКАЯ НАДЕЖНОСТЬ

УПРАВЛЕНИЕ СО СМАРТФОНА

ДИСПЕТЧЕРИЗАЦИЯ

ЭРГОНОМИЧНОСТЬ

*COP (Coefficient of Performance —тепловой коэффициент) равен отношению мощности обогрева к потребляемой мощности.

НАЗНАЧЕНИЕ, КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

подача в обслуживаемые помещения свежего приточного воздуха без рециркуляции (смешения с вытяжным воздухом);
удаление из обслуживаемых помещений отработанного воздуха;
очистка приточного воздуха от пыли и аэрозолей;
охлаждение приточного воздуха с помощью встроенного реверсивного теплового насоса;
осушение приточного воздуха;
подогрев приточного воздуха с помощью встроенного реверсивного теплового насоса, работающего в режиме рекуператора;
дополнительный подогрев приточного воздуха с помощью ТЭНов или водяного калорифера;
контроль уровня влажности (опция);
контроль уровня CO₂ (опция).

ВНЕШНИЙ ВИД УСТАНОВОК «iCLIMATE-038+»

*C правом на технические изменения без предварительного уведомления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Единица измерения	iCLIMATE 038+
Производительность по воздуху
Номинальная	Расход воздуха	м³/час	1500
Расход воздуха	л/с	416
Сопротивление внутри установки	Па	198
Скорость воздуха	м/с	3,11
Максимальная	Расход воздуха	м³/час	1800
Расход воздуха	л/с	500
Сопротивление внутри установки	Па	258
Скорость воздуха	м/с	3,73
Охлаждение приточного воздуха
Холодильная мощность ⁽¹⁾	кВт	1,95-9,96
Btu/ч	6653-33983
USTR	0,55-2,83
Потребление компрессора	кВт	0,61-2,47
Подогрев приточного воздуха
Тепловая мощность ⁽²⁾	кВт	1,52-10,54
Btu/ч	5186-35962
USTR	0,43-2,99
Потребление компрессора	кВт	0,52-1,03
Коэффициенты энергоэффективности
COP		2,08-4,18
Потребляемая мощность вентиляторами
Максимальная	кВт	0,68
Минимальная	кВт	0,05
Мощность дополнительного нагрева ⁽³⁾
Электрическими нагревателями (ТЭНами)	Максимальная	кВт	6 (3ф) ⁽⁶⁾
Калорифером (горячая вода 90/70 °С) ⁽⁴⁾	Номинальная ⁽⁵⁾	кВт	20
Максимальная ⁽⁵⁾	кВт	24
Габаритные размеры
Высота	мм	394
Ширина	мм	1063
Длина (по ходу воздуха с доп. блоками)	мм	1557
Масса установки (с дополнительными блоками)	кг	106
Присоединительные размеры	мм	315
Диаметр выхода слива конденсата	мм	16
Максимальная потребляемая мощность
Установка с дополнительным электрическим нагревателем	При работе на нагрев (с учетом ТЭН)	кВт	7,71
При работе на охлаждение	кВт	3,15
Установка с дополнительным водяным нагревателем	При работе на нагрев	кВт	1,71
При работе на охлаждение	кВт	3,15
Фреон (R410A)	гр	1300
Количество конденсата (при 25 ^оС, 70 % отн. влажн.)	л/ч	5,5
Уровень шума через корпус на расстоянии 1 м не более db (A)⁽⁸⁾	db (A)	46
Электропитание установки	220В (1ф)
Класс фильтрации воздушных фильтров	G4
Степень защиты оболочки	IP 44
Тип используемых вентиляторов	Центробежный вентилятор со встроенным ЕС- двигателем
Управление установкой	Автоматическое микропроцессорное через пульт с ЖКИ дисплеем

– При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.
– При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.
– В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).
– Температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.
– При t нар. -25 °С и t притока. 20 °С, без учета работы теплового насоса.
– 1ф под заказ.
– 250 мм под заказ.
– При размещении под фальш-потолком или применении дополнительных мер по шумоглушению.
– При t нар. -10°С

* – С правом на технические изменения.

** – Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термостат.

ПРОИЗВОДИТЕЛЬНОСТЬ ПО ВОЗДУХУ

* Графики меняются в зависимости от используемых вентиляторов.

** Не рекомендуется использовать оборудование при расходе воздуха ниже 20% от максимального расхода воздуха.

МОНТАЖНЫЕ СХЕМЫ

iClimate-038+ L

iClimate-038+ R

Дополнительное оборудование для установки IClimate 038+:

Клапан зонального регулирования для установки iCLIMATE 038+

Конфигурация системы:

Состав комплекта:

Пульт управления + до 4-х зональных клапанов
Адаптер питания
Инструкция по эксплуатации и паспорт

Тепловая мощность, кВт:

10.54

Мощность охлаждения, кВт:

9.96

Коэффициент энергоэффективности, СОР 7°C/35°C:

4.18

Напряжение сети:

220В/50Гц

Основные режимы:

охлаждение, обогрев, вентиляция

Воздушный поток, м3/час:

1800

Воздушный поток, л/с:

500

Вес НЕТТО/БРУТТО, кг:

106

Габариты (ШxГxВ) мм:

1063х1557х394

Источник

Серия установок Climate представляет собой самый популярный в настоящее время класс вентиляционного оборудования, совмещающих систему приточно-вытяжной вентиляции и кондиционер в компактном теплоизолированном корпусе со встроенной системой автоматики.

Все мы знаем, что КАЧЕСТВО ВОЗДУХА в помещении определяется не только количеством кислорода, но – в значительной мере – отсутствием механических (пыль), химических (испарение от мебели, строительных и отделочных материалов), органических (дым, пыльца, микроскопические клещи) и других загрязнений. Повысить КАЧЕСТВО и КОМФОРТНОСТЬ окружающего нас микроклимата помогают системы приточно-вытяжной вентиляции.

Основное предназначение универсальной системы Climate прямоточная (без рециркуляции) подачи в помещение очищенного нагретого или охлажденного наружного воздуха с автоматическим поддержанием заданной пользователем температуры в помещении.

Установка поддерживает необходимый баланс приточного и вытяжного воздуха в обслуживаемом помещении или создает нужный дисбаланс.
Через систему воздуховодов свежий, отфильтрованный, подогретый или охлажденный воздух устремляется в Ваше помещение.
Отработанный, влажный и наполненный испарением и воздух выбрасывается наружу.
Таким образом, и днем и ночью квартира (дом, офис) проветривается даже тогда, когда закрыты все окна.
Свежий воздух способствует повышению работоспособности, одновременно снижая риск заболевания простудными, аллергическими инфекционными заболеваниями.

L — Приток слева если смотреть на установку со стороны улицы.

R — Приток справа если смотреть на установку со стороны улицы.

**E – electrical heater (электрический нагреватель)

*** W – water heater (водяной нагреватель)

****установки Climate 31,35,38 поставляются с встроенными отсечными клапанами.

***** у установок Climate 35,42,50 блок управления находится со стороны вытяжки , в остальных случаях, блок управления находится со стороны притока.

****** в зимний период , для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.
