Доброго времени суток!

Речь о штатной магнитоле рестайлового SH — Clarion PF-3304B-A (CP435L1), арт. 86201SC430.

Как попасть в сервисное меню данной магнитолы — не секрет.
Для не знающих:
1. Магнитола в режиме «Audio OFF»

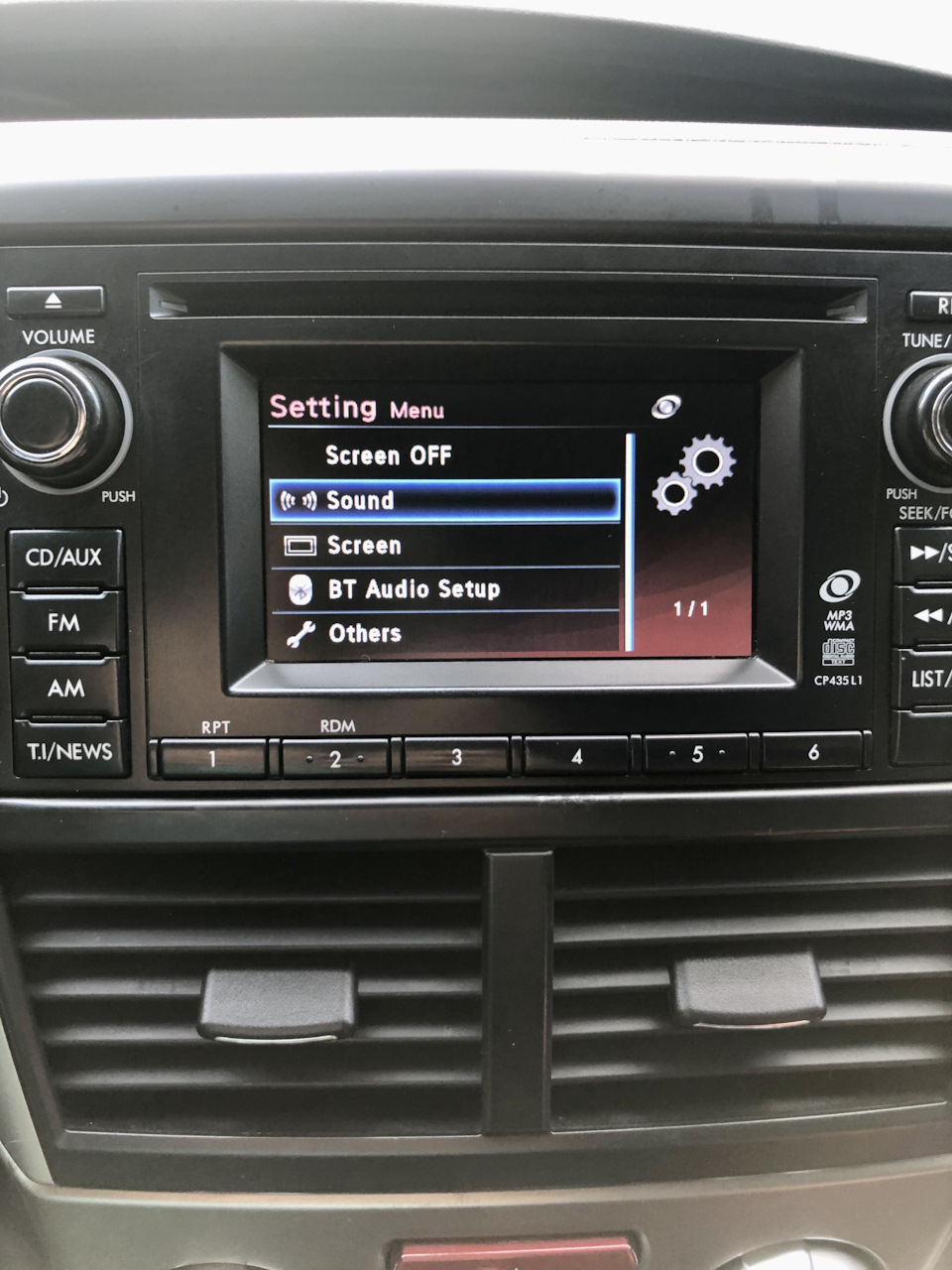

2. Зажать «6» и крутить правую крутилку по часовой, пока не появится меню (15-20 щелчков)

На 1 странице меню отображается служебная информация — версия прошивки, мак адрес синезубного адаптера, и другая информация.

Для перехода на след. страницу снова зажать «6» и так же крутить правую крутилку.

На 2 странице только запуск диагностики — проверка работоспособности экрана и кнопок.

На 3 странице (переход аналогичен) выключаются улучшайзеры — Loudness и EQ. Как показала практика, с выключенными улучшайзерами магнитола звучит гораздо лучше.

Сегодня, будучи на 1 странице сервисного меню, случайно повернул и нажал на правую крутилку и обнаружил любопытную вещь, о которой до этого не знал.
Запускается режим обновления прошивки, но, поскольку на флешке и вставленном CD файла прошивки нету, о чем магнитола и сообщает, она переходит на следующий экран.
На нем настраивается цветовая разметка, накладываемая на изображение с парковочной камеры. Потыкав кнопки 1-6, можно изменить масштаб линий (3 варианта), язык и расположение предупреждающей надписи «смоти по сторонам, когда паркуешся», и, по-моему, даже выключить разметку. Может быть полезно для тех, у кого нормально работает родная разметка на покупной камере, чтобы не перекусывать проводок.

Надеюсь, данная информация кому-нибудь пригодится.

Теперь вопрос: кто-нибудь сталкивался с обновлением прошивки на этой магнитоле? А то очень уж раздражает совсем неслучайный рандомайзер при проигрывании mp3 с флешки. Гугл на эту тему молчит.
Также интересно, для чего нужен разъем с обратной стороны лицевой части магнитолы (то ли справа, то ли слева — уже не помню).

Источник

SUBARU CAR AUDIO

DISPLAY MODEL

OPERATION MANUAL

Display model :

PF-3302
PF-3303
PF-3304
PF-3305

CAUTION:

Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority

to operate the equipment..

This equipment complies with FCC/IC radiation exposure limits set forth for an uncontrolled equipment and meets

the FCC radio frequency (RF) Exposure Guidelines in Supplement C to OET65 and RSS-102 of the IC radio

frequency (RF) Exposure rules. This equipment has very low levels of RF energy that it deemed to comply without

maximum permissive exposure evaluation (MPE). But it is desirable that it should be installed and operated keeping

the radiator at least 20cm or more away from person’s body (excluding extremities: hands, wrists, feet and ankles).

This transmitter must not be co-located or operated in conjunction with any other antenna or transmitter.

Источник

10K

views

replies

participants

last post by
Ntalsbn
May 8, 2018

nubody

Discussion starter

1 post

·

Joined 2013

Dec 8, 2013

I have a Clarion pf-3304b-a car radio, but I don’t have any user manual or service manual. Who have the manual?
Can anybody can help me?
Thanks a lot!

I don’t have a account for below web site :
Subaru Technical Information System

See less

Apr 24, 2018

Did you ever find out? I’m thinking about putting this in a 2010 Forester

Apr 24, 2018

I guess SF_E60 never found out. I have the same question and so do others on the forum. Perhaps someone else can chime in.

May 8, 2018

I found out.

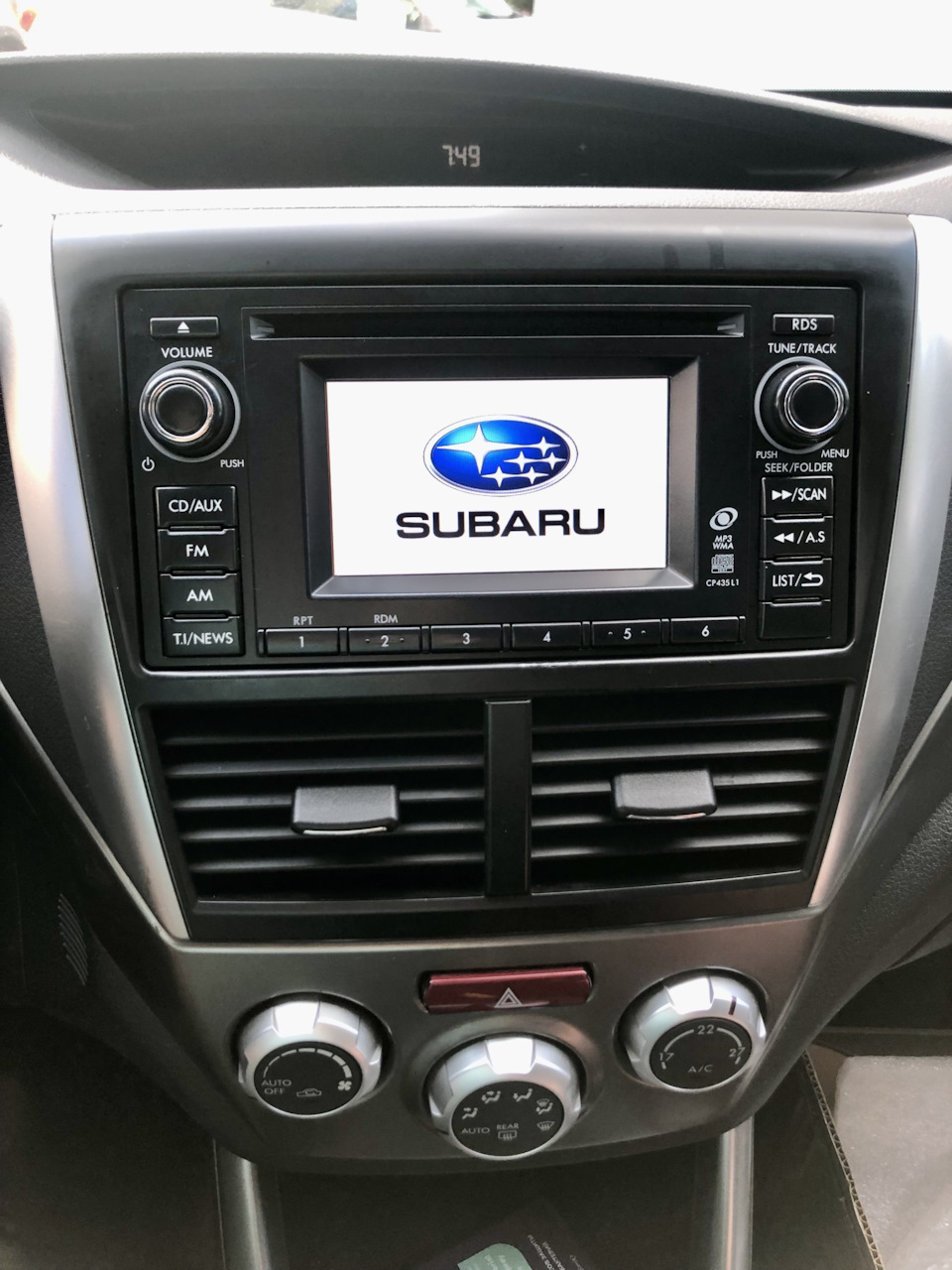

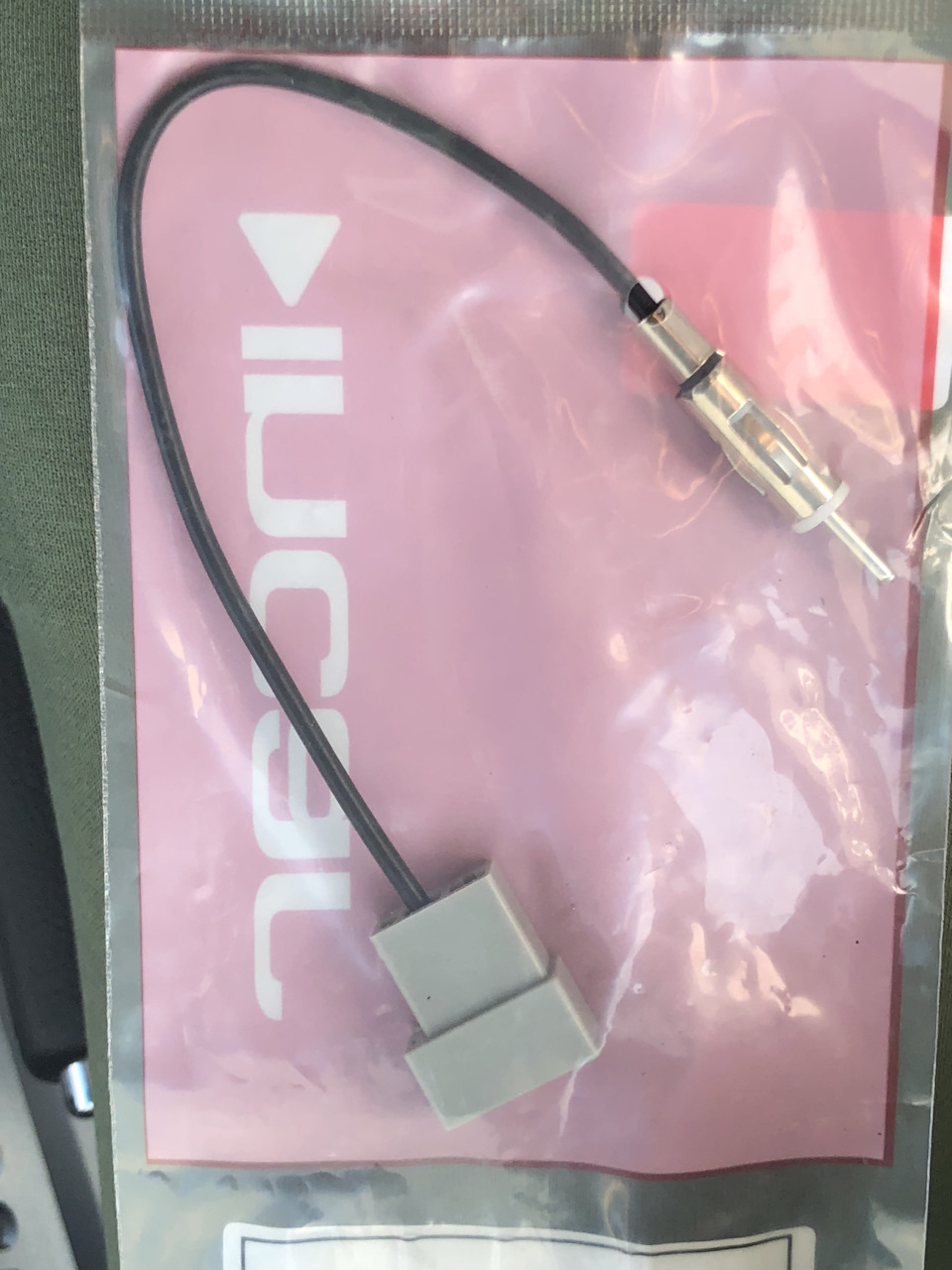

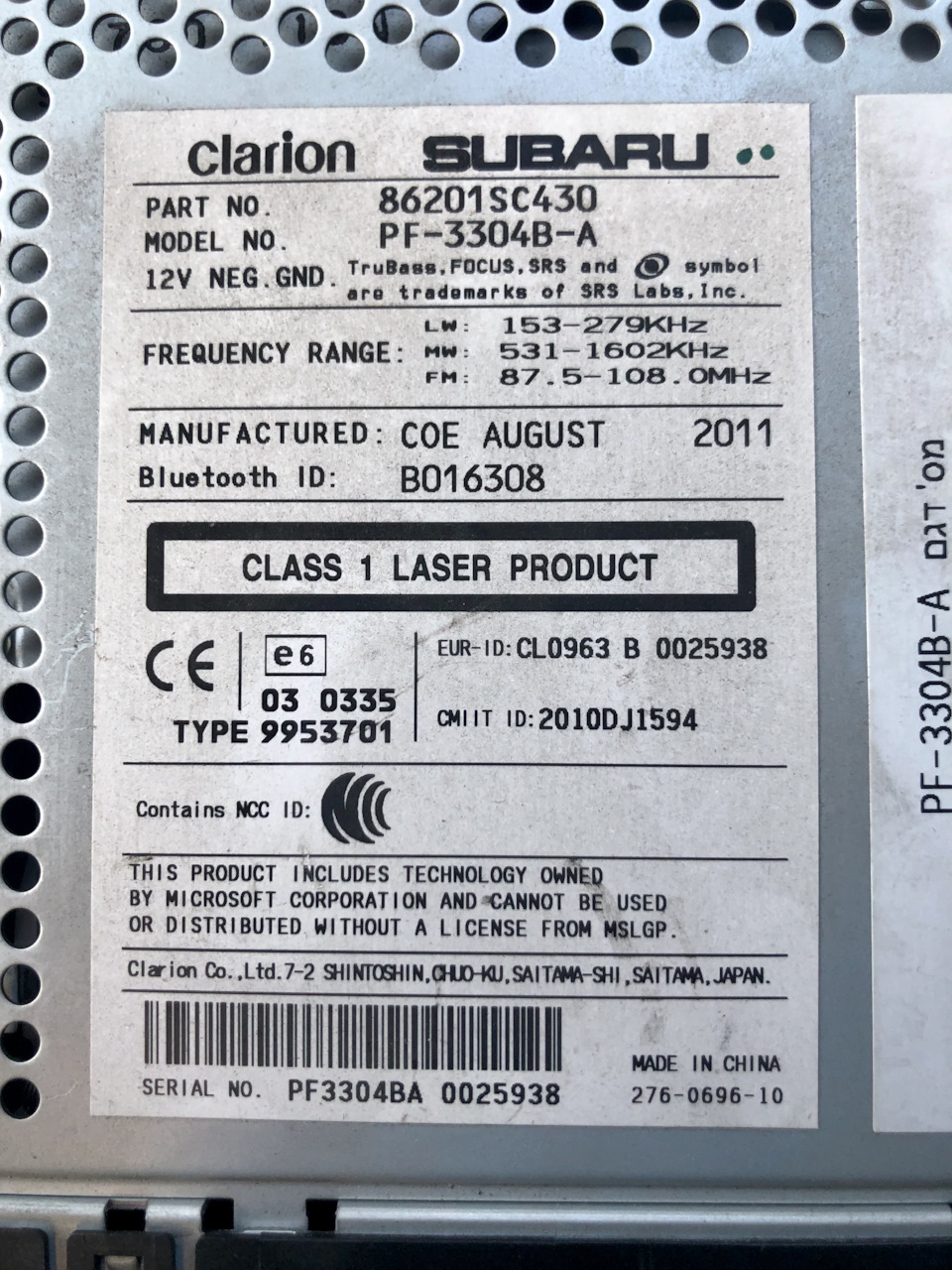

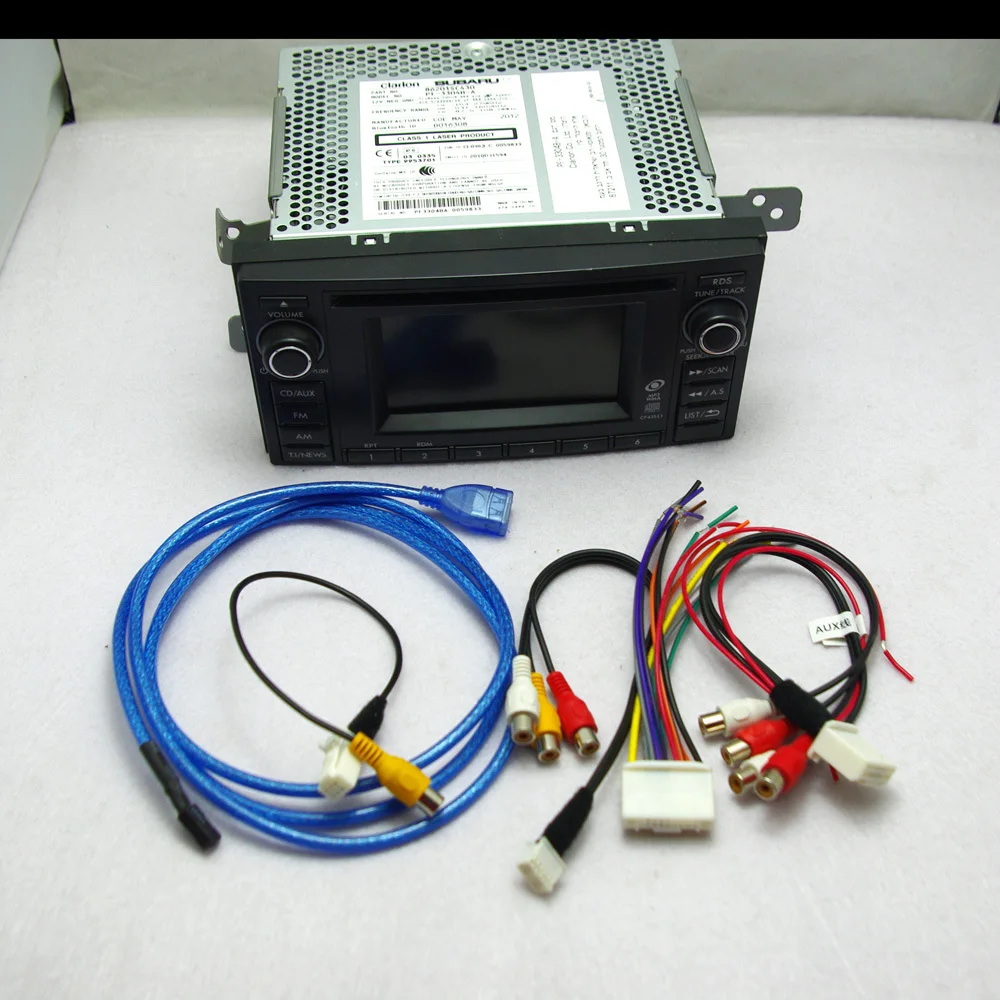

I now have the radio pictured above the MODEL: PF-3304B-A, Part No: 86201SC430 Clarion off ebay new $80 shipped. It is a factory subaru radio for the china market. When I turn it on the Subaru logo appears. I was able to install it into a 2010 Forester which never had nav or a backup camera. Locally I only had to get an adapter for the antena. The basic controls work on the radio. Controls do not work on the steering wheel. The AM stations when adjusted are off but I don’t care. Maybe there is some hidden setting to change the location settings. FM works and sounds great.

Now that I know I have a working radio I need to install an aftermarket backup camera. The radio requires the factory subaru pigtail. All I really care about is the backup camera. Its a bit overwhelming to figure out what is needed for wiring the backup camera and if I really want to vampire tap a wire. I’m thinking about tapping into the reverse light. I’m not sure I’ll be able to find reverse under the dash.

See less

May 8, 2018

If you haven’t already check out this website AE64.com . That guy is the GO TO for Subaru audio system wiring stuff (including questions like yours) He was a member on here a while ago, but I’m not sure he visits very often anymore. IIRC there is a way to change the frequency settings on those radios (for USDM, not sure about China) try a google search for «impreza radio, hidden features» HTH

You have insufficient privileges to reply here.

- —
- —
- ?
- —
- —
- ?
- —
- —
- ?
- —
- —
- ?
- —
- —
- ?

Источник

Автосервис «Ралли»

МЕНЮ

Обновлено: 27.11.2023

Читайте также:

Схема подключения бензонасоса на субару — 83 фото

Ремонт кардана форд эксплорер — 97 фото

Замена салонного фильтра ситроен ксара — 84 фото

Источник

Руководства Clarion PF-3302B-A Размер файлов: 3265 KB, Язык: English, Формат: pdf, Платформа: Windows/Linux, Дата: 2016-12-24

На данной странице вы можете скачать руководства Clarion PF-3302B-A. Мы предлагаем вам ознакомиться с руководством пользователя, инструкцией по сервисному обслуживанию и ремонту.

Также здесь вы найдете список заказных номеров на комплектующие Clarion PF-3302B-A.

Все файлы предоставляются исключительно в ознакомительных целях. И не являютя руководством по ремонту, а направлены лишь на то чтобы помочь вам более детально ознакомиться с принципом построения устройства.

Содержимое представленных здесь руководств требуют от вас знания технического английского языка.

Если вы собираетесь скачать руководство по сервисному обслуживанию Clarion PF-3302B-A, иными словами сервис мануал, вы дожны обладать хотя бы минимальными познаниями в области электроники и пониманием базовых принципов работы электромеханических устройств.

Для просмотра руководств вам понадобится Adobe Acrobat Reader версии 9 и выше либо другая программа для просмотра pdf файлов.

В связи с популярностью информации представленной на сайте и ее бесплатного предоставления конечному пользователю, убедительная просьба использовать специальные программные продукты для многопотокового скачивания файлов.

Руководства для Clarion PF-3302B-A

Руководство пользователя (User manual)
Руководство по сервисному обслуживанию (Service manual)
Руководство по ремонту (Repair manual)
Перечень комплектующих (PartList)

Источник

Всегда раздражало отсутствие в штаном ГУ хоть каких то наворотов типа Блютуз, USB, громкой связи и экрана по камеру ЗХ. Заморачиваться с большим экраном не видел смысла, т.к. пробег авто в год 5-7 тысяч максимум)

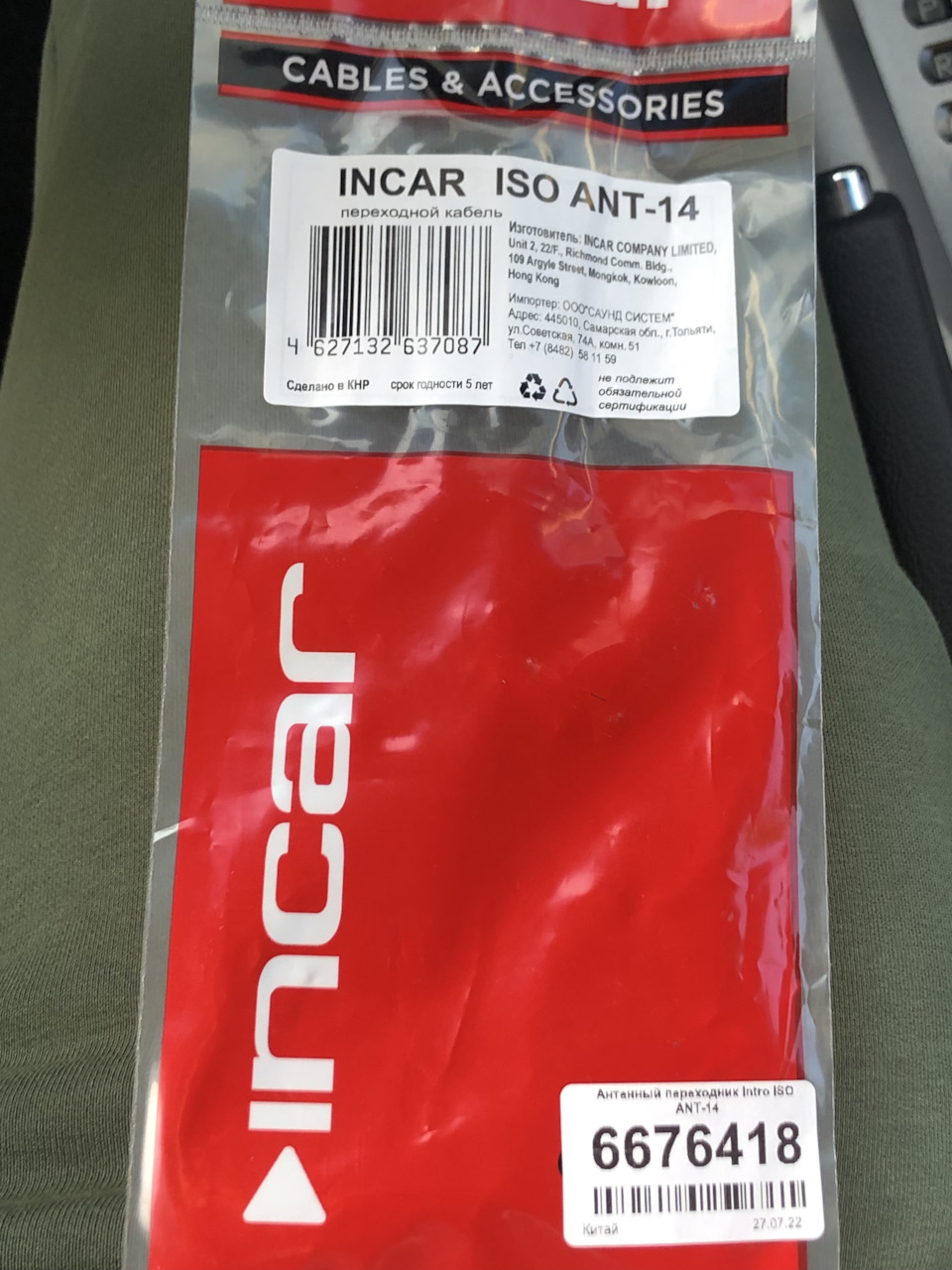

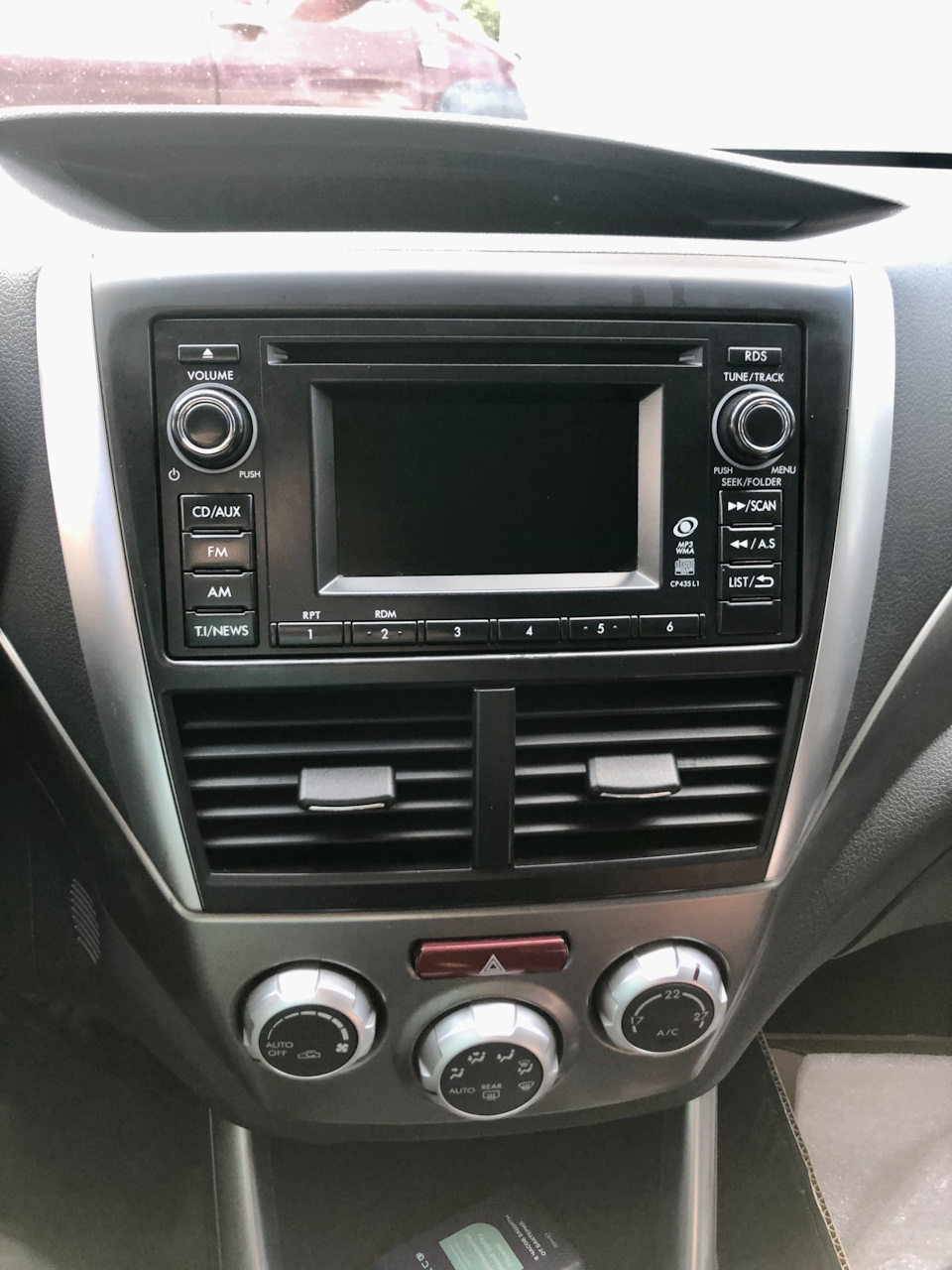

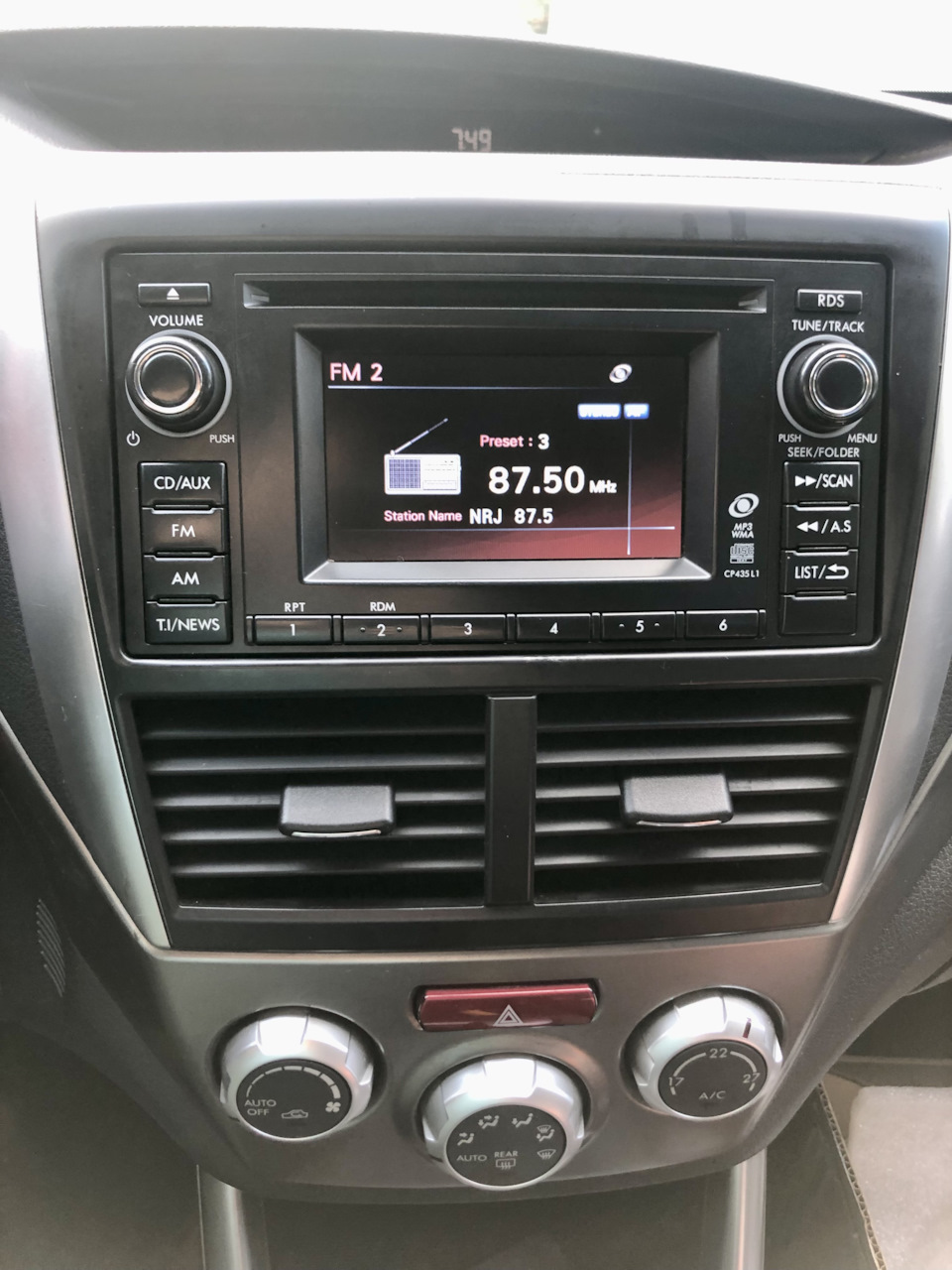

Решил поставить ГУ Clarion PF-3304B-A от реста. Главное, что подкупило это возможность установки камеры заднего хода, ну и USB, а также более свежий вид салона станет. Нашел на авито ГУ за 3000 рублей, купил переходник на радио в DNS и вчера все установил. Руководствовался Замена штатного ГУ на Clarion PF-3304B-A

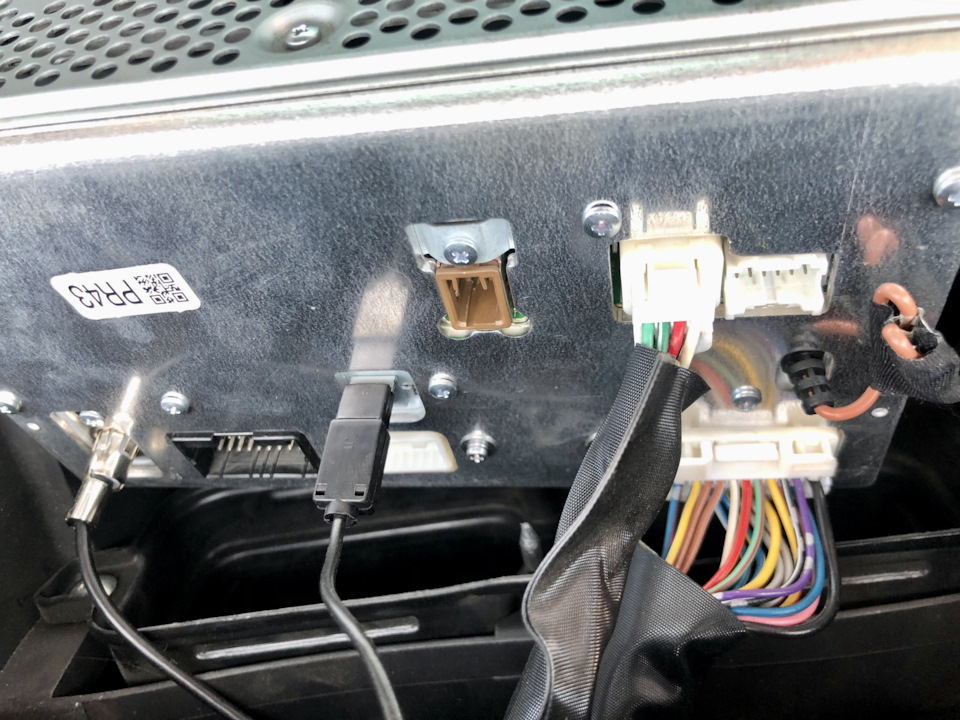

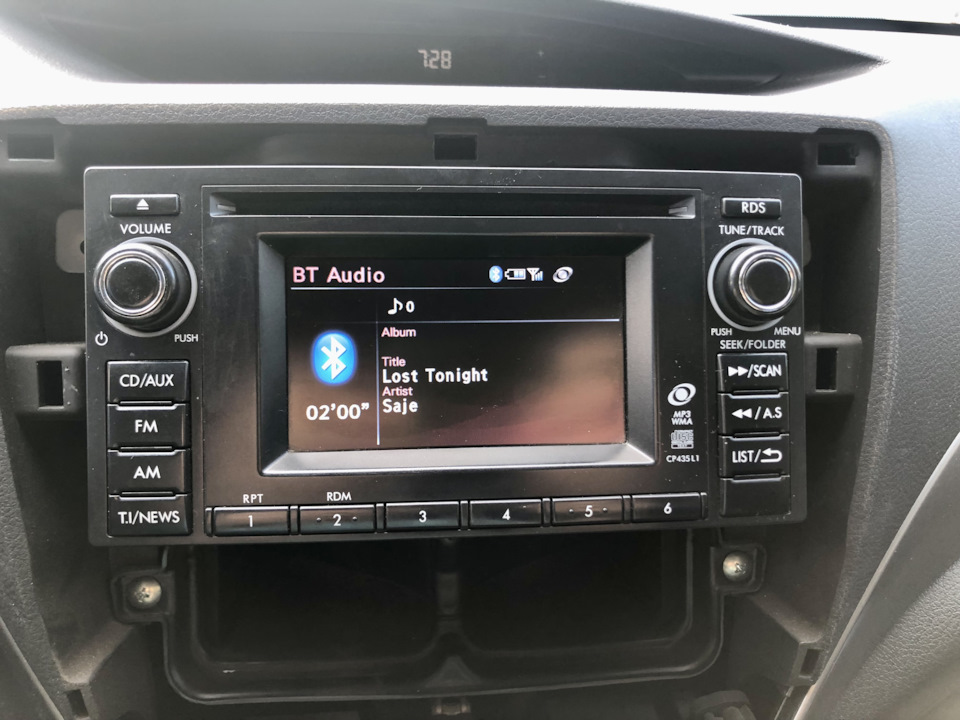

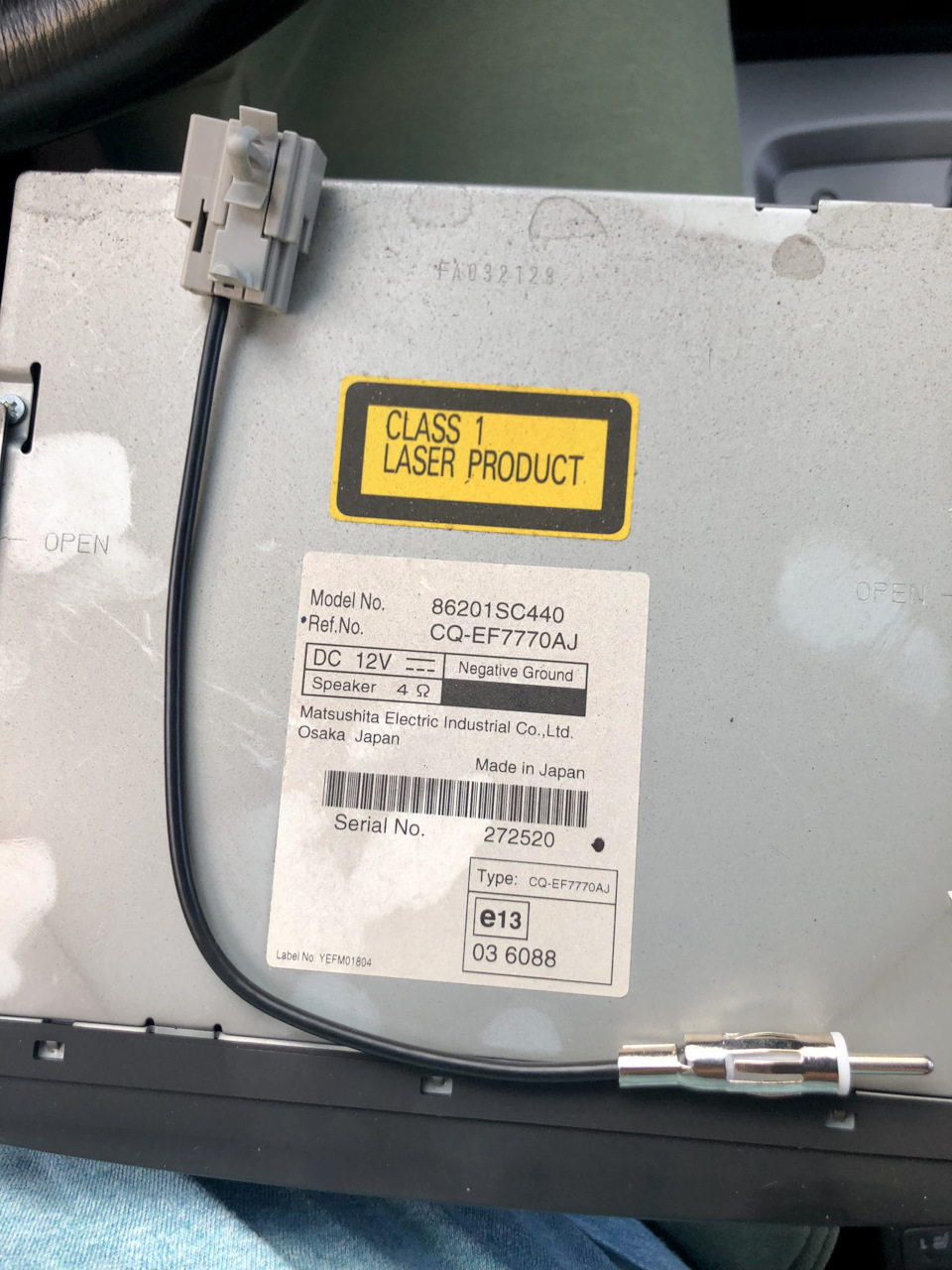

Меняется все элементарно, переходник от радио не совсем подошел, поэтому заменил фишки, поставил родную и все встало по заводу.
