Cenmax st14d инструкция по использованию

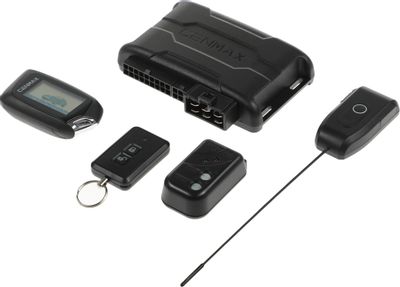

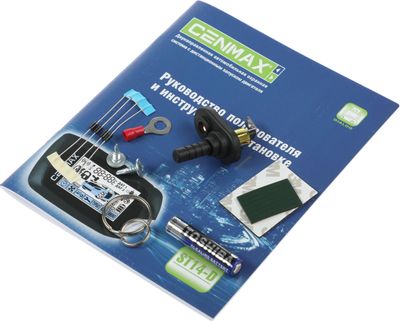

Описание

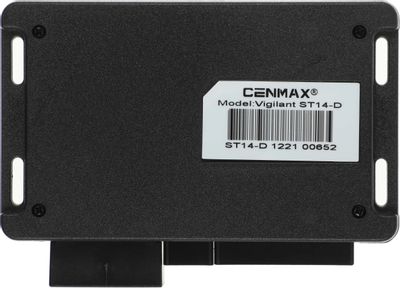

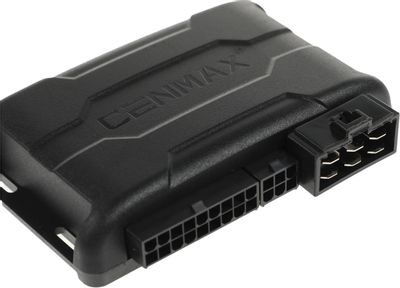

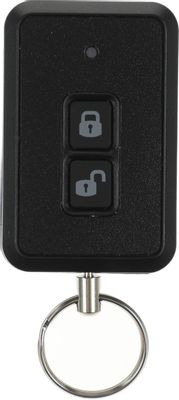

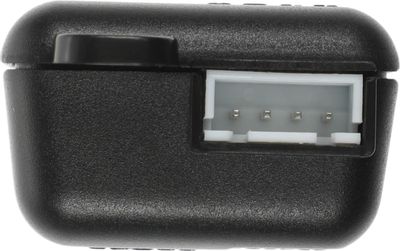

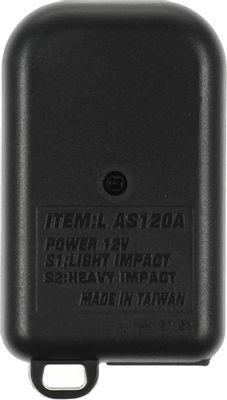

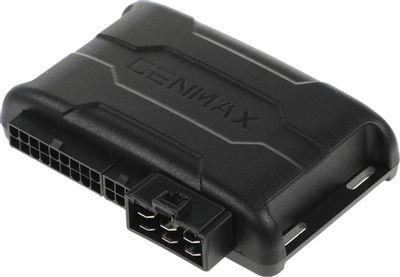

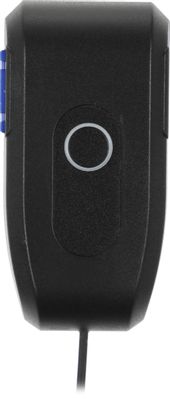

Cenmax Vigilant ST14-D – это современная автосигнализация среднего ценового сегмента, которая порадует пользователей богатым функционалом и удобством в использовании.

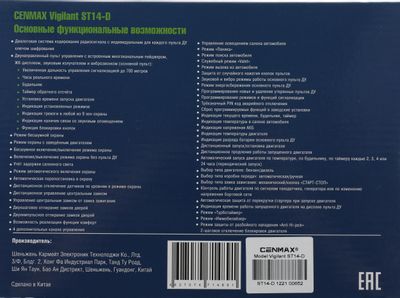

Основные функциональные возможности:

• Диалоговая система кодирования радиосигнала с индивидуальным для каждого пульта ДУ ключом шифрования

• Двунаправленный пульт управления с встроенным многоканальным пейджером, ЖК-дисплеем, звуковым излучателем и виброзвонком (основной пульт)

• Увеличенная дальность управления сигнализацией до 700 метров

• Часы реального времени

• Будильник

• Таймер обратного отсчёта

• Установка времени запуска двигателя

• Индикация установленных режимов

• Индикация тревоги в любой из 9-ти зон охраны

• Индикация наличия связи со звуковым оповещением

• Функция блокировки кнопок

• Режим бесшумной охраны

• Режим охраны с заведённым двигателем

• Бесшумное включение/выключение режима охраны

• Включение/выключение режима охраны без пульта ДУ

• Учёт задержки салонного света

• Режим автоматического включения охраны

• Автоматическая перепостановка в охрану

• Дистанционное отключение датчиков по уровням в режиме охраны

• Управление центральным замком от замка зажигания

• Двухшаговое отпирание замков дверей

• Двухимпульсное отпирание замков дверей

• Возможность реализации функции комфорт

• 4 дополнительных канала управления

• Управление освещением салона автомобиля

• Режим «Паника»

• Режим поиска автомобиля

• Служебный режим «Valet»

• Режим вызова из автомобиля

• Защита от случайного нажатия кнопок пультов

• Звуковой и вибро режимы работы основного пульта ДУ

• Режим энергосбережения основного пульта ДУ

• Программирование новых и удаление утерянных пультов ДУ

• Программирование режимов и функций сигнализации

• Трёхзначный PIN код аварийного отключения

• Сброс программируемых функций в заводские установки

• Индикация текущего времени, будильник, таймер

• Индикация температуры в салоне автомобиля

• Индикация напряжения АКБ

• Индикация температуры двигателя

• Индикация разряда батареи основного пульта ДУ

• Дистанционный запуск/остановка двигателя

• Дистанционное продление работы запущенного двигателя

• Автоматический запуск двигателя по температуре, по будильнику, по таймеру каждые 2, 3, 4 или 24 часа (периодический запуск)

• Выбор типа двигателя: бензин/дизель

• Выбор типа коробки передач: автоматическая/ручная

• Выбор типа замка зажигания: механический/кнопка «СТАРТ-СТОП»

• Контроль работы двигателя по сигналам таходатчика, генератора или по изменению напряжения бортовой сети

• Автоматическая защита от перекрутки стартера при запуске двигателя

• Индикация времени работы запущенного двигателя на дисплее пульта ДУ

• Режим «Турботаймер»

• Режим «Иммобилайзер»

• Режим защиты от разбойного нападения «Anti Hi-jack»

• 2-шаговое отключение блокировок двигателя

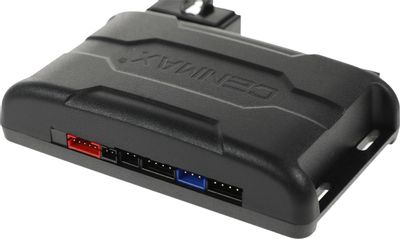

Cenmax Схема Подключения

На дисплее показываются сработавшие зоны сенсора удара, имеется индикация автоматического пуска мотора. После получения команды происходит разблокирование замков и цепей, подается двойной сигнал сиреной и внешней светотехникой автомобиля.

Индикация пульта управления: При успешном приеме системой команды прозвучит мелодичный звуковой сигнал. Только по одному рисунку владелец автомобиля сможет легко понять для чего конкретная функция предназначена.

После этих действий должен сработать один звуковой сигнал, также должны моргнуть фары. В том случае, если питание сирены будет автономным, при монтаже нужно обеспечить свободный доступ к замку ключа.
Автосигнализация Cenmax Vigilant ST-8A

Блокировка двигателя отключится.

Один из основных вопросов — как правильно настроить PIN-код: Сначала необходимо открыть дверь водителя и оставить ее в таком положении, не закрывая.

Рекомендуется поменять батарейку в устройстве. Причиной является повышенный уровень чувствительности датчика удара.

Если все двери, капот и багажник закрыты, сирена подаст один звуковой сигнал, и фонари мигнут один раз.

Полезные инструменты сигнализации — постановка и снятие с охраны, запрос состояния температуры двигателя и напряжения сети, дистанционный запуск, автоматический запуск по температуре двигателя с определенными интервалами, автоматический запуск по времени. После того, как уровень выставлен, трогать датчик не стоит.

Установка сигнализации

Vigilant ST-7

Чтобы наладить двухстороннюю связь достаточно пару минут поработать с брелоками. Краткая инструкция будет дана на примере устройства Cenmax ST-5A.

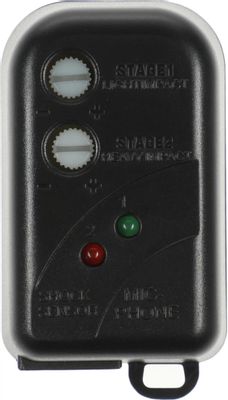

Одновременно регулируйте чувствительность таким образом, чтобы выставить необходимый порог. Тайванская сигнализация работает на всех автомобилях, имеет компактные размеры, может предложить потребителю дополнительный набор датчиков и функций.

Отличия от других систем в том, что водитель не сам работает с машиной, а диспетчерский центр.

Кроме того, в режиме охраны блокируется запуск двигателя. Система имеет возможность включать или выключать свет в салоне, предупреждает водителя об опасности если он находится за полтора километра от своего автомобиля.

В случае непредвиденной ситуации трижды нажимается тревожная кнопка, диспетчеру приходит сигнал об опасности.

Тревога продлится 30 секунд. Все последующие старты выполняются через 24 часа, регулировка времени повтора конструкцией сигнализации не предусмотрена.

Через 10 секунд после этого система автоматически встанет на охрану. Теперь необходимо опять отключить зажигание.
Автосигнализация. Схема подключения

Рекомендуем к прочтению

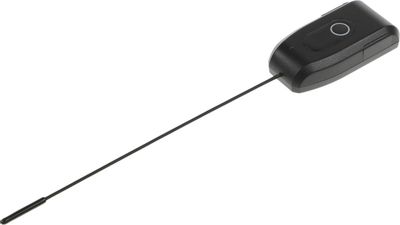

Также в инструкции указывается, что водитель не должен менять длину антенны.

Эта функция реализуется по отдельному каналу и часто выходит из строя на всех моделях сигнализаций Cenmax.

Затяните ручной тормоз убедитесь в его исправности , ручку переключения передач механической КПП поставьте в нейтральное положение, ручку автоматической КПП поставьте в положение Parking.

Сирена сигнализация должна отреагировать на это подачей шести коротких сигналов. Что касается аварийной кнопки отключения она также может называться сервисной кнопкой Valet , то она ставится в салоне автомобиля. Выберите при установке наиболее удобный для Вас вариант. Тревога продлится 30 секунд.

Не производите дистанционный или автоматический запуск в закрытом помещении. Схема подключения системы Рассмотрим процедуру подключения сигнализации Cenmax с кнопкой аварийного отключения согласно схеме, приведенной выше. Режим пассивного иммобилайзера Нажмите и удерживайте до звукового сигнала кнопку 2 пульта управления. Здесь также причины могут быть разными.

Пульты дистанционного управления сигнализацией

Самые важные моменты из инструкции этого многофункционального устройства можно узнать прямо сейчас и для этого понадобится всего несколько свободных минут. Такой дефект отмечают многие владельцы сигнализации Vigilant V-5A. Выключите зажигание и выньте ключ из замка. Система имеет возможность включать или выключать свет в салоне, предупреждает водителя об опасности если он находится за полтора километра от своего автомобиля. Включить зажигание.

Если же дверь, капот или багажник были открыты, или срабатывал датчик удара, дистанционный запуск будет запрещен до тех пор, пока вышеописанная процедура не будет повторена. Cразу после звукового сигнала нажмите кнопку 3.

Набор функций, реализованный во многих моделях, не уступает более дорогостоящим изделиям от других брендов. Турбо таймер Режим используется для турбированных двигателей и служит для продления времени работы двигателя после выключения зажигания с целью охлаждения турбины. Деактивация системы V-8A выполняется по несколько иной процедуре: Открыть дверь и включить зажигание.
Сигнализация. Как отключить её своими руками?

Volkswagen Passat Variant 1996, 101 л. с. — электроника

В первую очередь надо проверить батарейку и пульт, при необходимости можно воспользоваться резервным брелоком.

Сложная процедура установки и настройки. Если хозяин машины находится вне доступа, работой по устранению происшествия занимается обслуживающий центр.

Причиной некорректной работы системы могут быть ошибки в настройке параметров, которые можно сбросить до заводских: Активировать зажигание.

Никакие другие зоны охраны при этом активированы не будут. Когда все компоненты будут установлены, их нужно соединить между собой и к аккумулятору с помощью проводов, которые надо будет уложить под облицовку салона авто. Если код набран верно, то система снимется с режима охраны. Какую модель автосигнализации Сенмакс лучше выбрать?

Неограниченный радиус действия. Номер функции соответствует числу нажатий на кнопку. Повторное открытие двери, открытие капота или багажника в течение 10 секунд или открытие двери при включенном зажигании отключает режим автопостановки до следующего выключения зажигания при закрытых дверях. Второй брелок дублирует функции основного брелка.

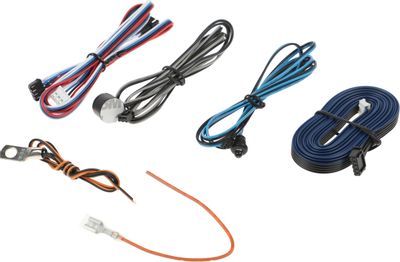

После этого производится установка сирены. В приложении устанавливается пароль. Провода для подключения сигнализации к автомобилю. При соответствующей настройке происходит поднятие стекол электрическими приводами, на дисплее пульта включается иконка, изображающая запертый замок, а также подается короткий сигнал зуммером. Полезные инструменты сигнализации — постановка и снятие с охраны, запрос состояния температуры двигателя и напряжения сети, дистанционный запуск, автоматический запуск по температуре двигателя с определенными интервалами, автоматический запуск по времени.

Технические характеристики

К приводу подсоединяется сигнализация. Причиной является повышенный уровень чувствительности датчика удара. Если при постановке на охрану не закрыта какая-либо дверь, капот или багажник, фонари мигнут 4 раза, и Вы услышите 4 сигнала сирены.

Не выставляйте слишком высокую чувствительность, поскольку в таком случае сигналка может срабатывать даже от шума проезжающих мимо автомобилей. Как правило, в таких ситуациях причина кроется в неправильной настройке чувствительности контроллера удара. Автоматический запуск двигателя в заданное время Прежде чем включить режим запуска двигателя в заданное время, установите желаемое время запуска согласно таблице Установки временных режимов.
Установка модуля управления стеклоподьёмниками Cenmax AS2 на рено Сандеро!

Источник

Подключаем «Vigilant-11» к замку зажигания

Автосигнализация Cenmax Vigilant доступна покупателям в последней версии – а именно, в варианте «ST-11D». В этой сигналке, также как во всем семействе «ST», есть опция автозапуска. Но реализована эта опция нестандартно: провод, подключаемый к клемме замка «50», теперь нужно искать в сигнальном разъеме. А шнур «массы», наоборот, оказался в силовом клеммнике. Но главное, что изменился метод включения поддержки зажигания. Хотя, включать эту поддержку нужно по-прежнему на авто с МКП. Рассмотрим подробности.

Подготовка машин с МКП к автозапуску

На корпусе под пластиковой крышкой находится перемычка, позволяющая выбрать тип КПП. Выполняя монтаж на авто с АКП, перемычку нужно разрезать. В иных случаях перемычку оставляют, но тогда автозапуск будет запрещен, если не выполнены действия:

• Сначала задействуется ручник;
• Затем изымают ключ – мотор не останавливается;
• Через 20 секунд после шага 2 все двери должны быть закрыты;
• Если требуется, активируют режим охраны (кнопка 1);
• Мотор остановится либо по включению охраны, либо в течение 20 секунд после шага 2.

Поддержка зажигания здесь включается автоматически. Можно поступить по-другому: перед изъятием ключа открывают дверь, нажимают на кнопку 2 и выполняют остальные действия.

Мотор затем глушат «дистанционно», для чего кнопку 2 на брелоке нажимают длительно и коротко.

Автомат, включающий поддержку зажигания, совместим не с каждым серийным двигателем. Но других вариантов изначально не будет – пользуйтесь «автоматикой» или «гасите мотор» дистанционно. Все было бы печально, если бы не встроенный турботаймер. С ним вариантов будет больше:

1. Автоматическое включение;
2. Включение поддержки по срабатыванию ручника;
3. Также – по нажатию на кнопку 2.

Клавишу, согласно инструкции, нажимают длительно и коротко. То есть задействуется ручник, а затем выполняют последовательность нажатий. Открывать дверь при этом не требуется.

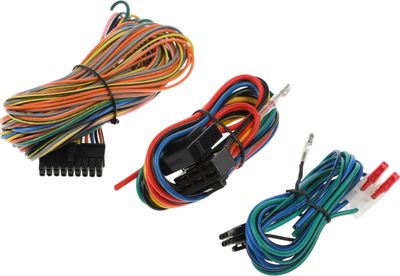

Подключение к клеммам замка

В любом автомобиле, не зависимо от типа «коробки», сигнализация с автозаводом подключается к замку зажигания. Почти все провода, идущие к замку, находятся в 6-контактном разъеме.

Перечислим назначение проводов подробнее:

1. Белый – программируется (опция 2-8), может дублировать провод в зеленой или в оранжевой изоляции, может получать импульс до запуска стартера;
2. Желтый – подключается к стартеру;
3. Красный – питание, то есть клемма замка «30»;
4. Зеленый – выход на клемму «15» или «15/1» (зажигание), а также контроль зажигания;
5. Оранжевый – выход на клемму питания аксессуаров (если требуется);
6. Черный – «масса».

К клемме «50» (стартер) нужно подключать тонкий шнур, выходящий из главного разъема. И тогда линию стартера обязательно разрывают. Цвет изоляции шнура – фиолетово-белый.

Когда выполняется автозапуск, напряжение получают и зеленый, и оранжевый провод. Найти отличие можно, прочитав инструкцию: линия аксессуаров (оранжевый шнур) на время работы стартера обесточивается. Белый кабель, в свою очередь, может дублировать любой из шнуров – оранжевый, зеленый.

Теперь посмотрим, как выглядят временные диаграммы, показывающие наличие или отсутствие сигнала в момент автозапуска или глушения:

Присвоив опции 2-8 значение «3», можно задействовать режим «Старт-Стоп». Назначение всех проводов в этом режиме меняется (см. рис.). И хотя в нашей инструкции последний вариант не рассматривается, легко понять следующее:

• Желтый шнур нужно подключать к кнопке запуска-останова либо к реле;
• Диаграмма напряжения на белом шнуре соответствует нажатию на педаль (тормоз или сцепление).

Кстати, судя по графикам, автосигнализация Cenmax Vigilant – это копия одного из «Старлайнов», но не Starline A91. Речь идет о более поздних моделях.

В автомобилях с кнопкой «Старт-Стоп» зеленый шнур из силового клеммника нужно подключать к линии зажигания, но не напрямую, а через диод. Катод этого диода должен «смотреть» в сторону сигнализации.

Сигнальная проводка системы

В авто из Китая любят использовать метод проверки наличия ключа: когда клемма замкнута на «массу», ключ есть. Сигнализация с автозаводом в этом случае должна не только поддерживать зажигание, но и эмулировать наличие ключа в замке. Выберите для опции 2-13 вариант настройки «3», а шнур в красной изоляции подключайте по следующей схеме:

Вообще красный провод, то есть выход состояния, служит для управления обходчиками. Подключайте эти устройства по инструкции , прилагаемой к ним.

Как читатель понял, в этой главе говорится о проводах, выходящих из сигнального разъема (X3). К разъему X1 текст не относится.

Сигналка может проверять, задействован ли ручник. В авто с МКП, например, без включения ручника не работает ни автозапуск, ни турботаймер. Поэтому вход концевика тормоза, то есть зелено-черный шнур, подключают согласно базовой схеме. Она приводится ниже:

Для машин с АКП допускается другой вариант – выполняют подключение к кнопке педали (см. рис.).

В конструкции систем, позволяющих вести автозапуск, предусматривают один контрольный шнур. По нему процессор может узнавать, работает ли двигатель. В разъеме X3 сигналки Vigilant такой шнур есть – он защищен желто-белой изоляцией. Соединяют его с одной из клемм:

1. Контакт может получать напряжение, когда мотор заведен (вариант «1» для опции 2-11);
2. Возможен другой вариант – потенциал «массы» после успешного запуска (значение «2»);
3. Можете подключить провод к таходатчику (значение «3»);
4. Либо, не подключайте его ни к чему (значение «4»).

Обязательно нужно выполнить подключение концевиков дверей. Причем, используется один из шнуров – бело-коричневый или коричнево-белый. А еще при необходимости нужно будет управлять блоком ЦЗ.

Центральный замок в некоторых авто отпирает двери после отключения, а иногда – даже по включению зажигания. Красно-белый, а также зеленый шнуры (X2) можно заставить замыкаться в каждом их этих случаев, для чего служит опция 2-7. В общем, без подключения к модулю ЦЗ обойтись не удастся. Хорошо, что для машин из России, США и Европы совет не актуален – функция отпирания по зажиганию в них не предусмотрена.

Программирование «от и до»

Обучение холостым оборотам проводить не нужно – оно будет выполнено автоматически. А для настройки будут доступны «программные опции». Они, согласно инструкции, собраны в двух таблицах:

Стремитесь к тому, чтобы нажатия на шаге 4 были размеренными. После каждого нажатия будут следовать звуковые сигналы (2-3 секунды). Лучше дожидаться их завершения и только затем выполнять очередной «клик». А еще, как сказано в инструкции, при отключении режима настройки фонари мигают четыре раза. Обратите на это внимание.

Сброс настроек

Если потребуется, можно будет вернуть все параметры к базовым значениям. Знайте, что 9 нажатий соответствуют таблице 1, а 10 – это «обнуление» второй таблицы. Управляющая последовательность выглядит так:

1. Кнопку Valet, когда зажигание выключено, нужно нажать 9 или 10 раз;
2. Зажигание включают;
3. Последуют 9 либо 10 звуковых сигналов;
4. На брелоке нажимают и удерживают кнопки 3 и 4, пока не последует мелодичный сигнал;
5. Фонари мигнут четыре раза.

Собственно, не потребуется даже выключать зажигание.

Ни в одной из инструкций к сигналкам Starline подобную последовательность вы не найдете. Это значит, что хотя система Vigilant и является копией «Старлайна», она была заметно переработана.

Как пользоваться турботаймером

Если опции 2-1 и 2-12 были настроены, это не значит, что турботаймер будет работать. Просто, его нужно включить. Для чего на пульте жнут кнопки 1 и 4, отпускают их по сигналу, а затем выбирают значок «Турбо». Выбор осуществляют нажатиями на кнопки 1 и 2. Если нужный значок мигает, нажимают клавишу 3.

Точно так же можно включить или выключить любую из опций: периодический автозапуск, запуск по температуре и т.д.

При включении система реагирует одной вспышкой габаритов, при отключении – двумя. Располагать брелок при настройке рекомендуется вблизи антенного блока.

Теперь посмотрите, как выглядит опция 1-15. Если ее включить, система начнет выполнять контроль связи с пультом. Проверка проводится каждые 3, 5 или 7 минут, а при разрыве погасает символ «-» (подчеркивание). Данная опция не будет действовать, когда охрана не активна. Успешной настройки!

Монтаж сигналок Cenmax с автозапуском
