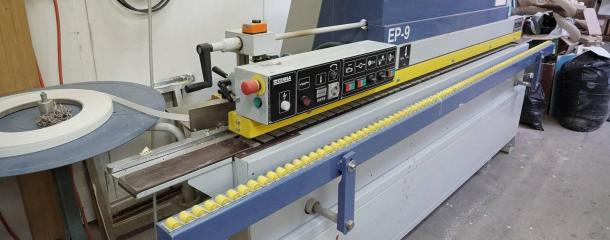

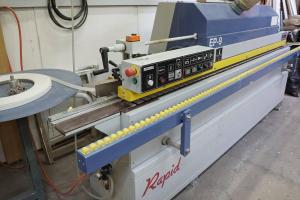

RAPID EP 9
CEHISA, 2010
source: Höchsmann GmbH

Production:

approx. 1999

approx. 2010

WOOD TEC VALUE

Valuate your used CEHISA RAPID EP 9 now for free and calculate the current market price. Quick, simple and independent!

Machine valuation

Product brochures and leaflets (3)

13,98 MB

RAPID EP 6-12

CEHISA
4,91 MB

RAPID EP 7 / 8 / 9

CEHISA
7,34 MB

RAPID EP 6 / 7 / 8 / 9 / 11

CEHISA

Types of the series CEHISA RAPID EP

Источник

CEHISA RAPID EP-9 — Автоматическая односторонняя кромкооблицовочная машина с нанесением клея-расплава на кромку детали.

Предназначена для фанерования прямых кромок. Комплектация включает в себя устройство автоматической подачи кромочного материала и предварительной торцевой обрезки, рабочая группа чистовой обработки торцов и фрезеровочный узел для снятия свесов по пласти с регулировкой угла наклона фрез, циклёвочный узел, полировочный узел.

Описание CEHISA RAPID EP-9:

Узел чистовой фрезеровки торцов с двумя дисковыми фрезами, 1 эл. двигатель, 12000 об/мин;
Фрезеровочный узел с двумя эл. двигателями по 12000 об/мин и регулировкой угла наклона фрез от 0º до 20º, горизонтальные и вертикальные копиры с устройствами тонкой регулировки;
Циклёвочный узел для чистовой обработки фрезерованных радиусов на ПВХ кромках толщиной 2-3 мм, горизонтальный и вертикальный копиры с устройствами тонкой регулировки;
Полировочный узел для финишной обработки кромки, два независимых двигателя с полировочными сменными кругами;
Электронный преобразователь частоты для всех высокочастотных двигателей 200 Гц;
Автоматический электронный термостат;

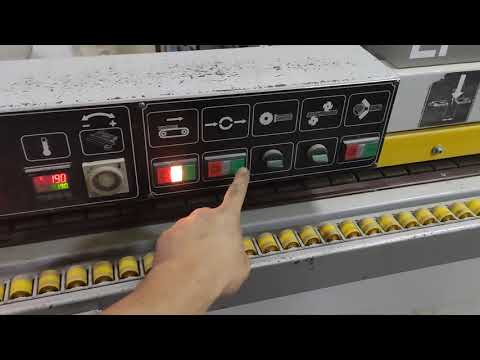

Программирование и управление рабочим процессом с помощью микропроцессора PLC;
Защитный кожух всех рабочих групп обработки.

Предназначен для работы со следующими материалами:

Меламин;
Шпон;
PVC/ABS до 3 мм;
Рейки из массива древесины до 5 мм;
Ламинат.

Технические характеристики CEHISA RAPID EP-9:

Макс. и мин. длина заготовки не огр.:   120 мм
Макс. и мин. ширина заготовки не огр.:   120 мм
Макс. и мин. толщина заготовки   45:8 мм
Производительность    10 м/мин
Толщина кромочного материала   0,4:5 мм
Потребность пневматической системы мин.   6 Атм
Общая электрическая мощность   10 кВт
Вес   952 кг
Габариты станка   3380*1800*1240 мм

Позиция 6611:

Год выпуска: 2003, в эксплуатации с 2004.
Состояние: отличное, рабочее.
Страна происхождения: Испания.
Местонахождение: г.Москва.
Цена: по запросу.

Позиция 7311:

Год выпуска: 2003.
Состояние: отличное, рабочее.
Страна происхождения: Испания.
Местонахождение: Московская обл.
Цена: по запросу.

Обратите внимание: У нас Вы можете не только купить указанное оборудование, по и продать станки нам. В наличии имеются не только указанное оборудование, но и многое другое. Для более подробной информации обращайтесь.

Вы так же можете самостоятельно разместить объявление о продаже оборудования бесплатно на сайте объявлений bonzon.ru.

Источник

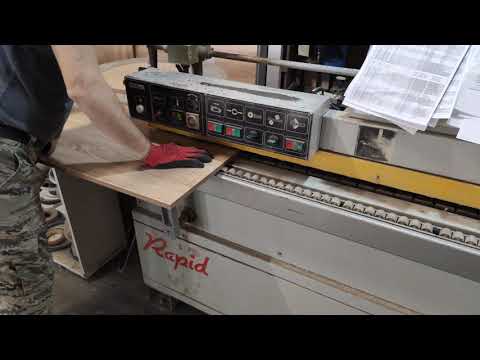

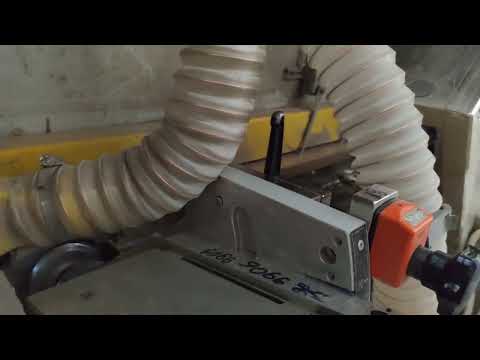

Станок Cehisa Rapid EP-9 кромкооблицовочный

Станок Cehisa Rapid EP-9 используется для работы с кромочными материалами шпон, меламин, PVC/ABS до 3 мм, а так же рейка из массива древесины до 5 мм.

Использование одностороннего кромкооблицовочного станка Cehisa Rapid EP-9

Станок Cehisa Rapid EP-9 предназначен для облицовки прямолинейных кромок. Комплектация станка включает в себя устройство автоматической подачи кромочного материала и предварительной торцевой обрезки (пневматические ножницы), фрезерный узел чистовой обработки торцов и фрезерный узел для снятия свесов по пласти с регулировкой угла наклона фрез.

На станок Cehisa Rapid EP-9 установлены следующие узлы

Узел чистовой фрезеровки торцов с двумя дисковыми фрезами, 1 электро двигатель 0,2 кВт, 12000 об/мин;
Фрезерный узел с двумя электро двигателями по 0,55 кВт/12000 об/мин и регулировкой угла наклона фрез от 0° до 20°, вертикальные и горизонтальные копиры с устройствами тонкой регулировки;
Узел циклевания радиусными циклями RB-8
Узел полировки кромки заготовки PC-9
Электронный преобразователь частоты для всех высокочастотных двигателей 200 Гц;
Программирование и управление рабочим процессом с помощью микропроцессора PLC;
Автоматический электронный термостат;
Защитный кожух для всех рабочих групп обработки.

Узел снятия свесов кромочного материала дисковыми пилами V-6

Устанавливается на кромкооблицовочные станки серии RAPID. Оснащен высокочастотном 200 Герц электродвигателем с двумя валами на которые, через фланцы крепится дисковые фрезы диаметром 100 мм. Оснащен двумя копирами с точной регулировкой. Имеет два пневмоцилиндра для вертикального и горизонтального перемещения электродвигателя.

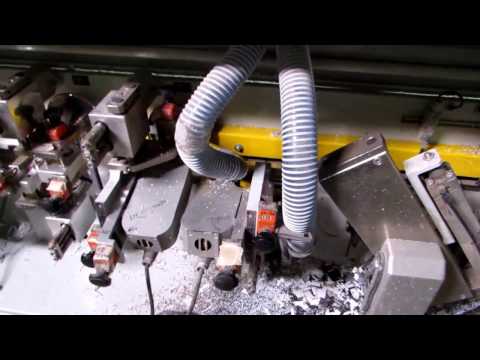

Узел снятия свесов кромочного материала по пласти BC-5

Устанавливается на кромкооблицовочные станки серии RAPID. Состоит из двух высокочастотных 200 Герц электродвигателей мощностью 0,55 кВатт 12000 об/мин.Электродвигатели устанавливаются на систему точно позиционирование с возможностью регулировки вертикальный, горизонтальный плоскости и регулировкой угла наклона до 20° градусов. На узел устанавливаются:

Фрезы Твердосплавные радиусные с HM напайками по ПВХ, АБС, для высоко качественной обработки кромки заготовки без использования цикли При установке угла наклона, эл. двигатели узла снятия свесов по пласти необходимо развернуть на 0 градусов.
Универсальные Фреза наборная радиусная со сменными радиусными ножами для работ по шпону и ПВХ, АБС 0,4- 2(3)мм.Радиусные R=2(3)мм При установке угла наклона, эл. двигатели узла снятия свесов по пласти необходимо развернуть на 10 градусов.
Фреза наборная прямая со сменными ножами для работ по шпону и ПВХ, АБС 0,4 мм. При установке угла наклона, эл. двигатели узла снятия свесов по пласти необходимо повернуть на 15 градусов.

Узел циклевки радиусными циклями RB-8

Узел предназначен для чистовой обработки фрезерованных радиусов на ПВХ на кромках толщиной 2 — 3 мм. Узел убирает шероховатости после фрезерования. Оснащен дисковыми вертикальными и плоскими горизонтальными копирами с независимой регулировкой и системой самоочистки. Оснащается твёрдосплавнами ножами 25.05.01.02

Узел полировки кромки заготовки PC-9

Устанавливается на станки Cehisa Состоит из двух асинхронных электродвигателей и кронштейнов для точной установки по высоте и углу поворота к обрабатываемой заготовке. На электродвигателе устанавливаются полировальные круги по одной или две штуки наружным диаметром 150 миллиметров различной жесткости для полировки шероховатостей после фрезеровки узлами снятие свесов кромочного материала по пласти. Состоит из двух независимых наклонных двигателей. Скорость вращения 1500 об./мин

В систему позиционирования каждого двигателя входят вертикальный дисковый копир и плоский горизонтальный. Узлы оснащены патрубками и шлангами под аспирацию (для удаления стружки
