Cd 400 opel astra j инструкция

Обновлено: 18.05.2023

1. Поверните выключатель зажигания в положение Асе.

2. Включите аудиосистему и Ваш мобильный телефон.

1. Кратковременно нажмите на кнопку MENU.

2. Нажмите на кнопку ENTER.

3. Вращайте регулятор MENU/VOL до выбора пункта PAIR PHONE, затем нажмите на кнопку ENTER.

На мобильном телефоне:

1. Включите функцию подключения через Bluetooth®.

2. Включите режим поиска оборудования, поддерживающего функцию Bluetooth. Для более подробной информации обратитесь к инструкции по эксплуатации вашего мобильного телефона. Если в режиме поиска устройство обнаружено, это будет отображено на дисплее Вашего мобильного телефона.

3. Выберите устройство под названием MY CAR (мой автомобиль).

4. Введите код 1234, показанный на дисплее аудиосистемы, при помощи клавиатуры Вашего мобильного телефона, а затем нажмите клавишу подтверждения на Вашем мобильном телефоне.

Кратковременно нажмите на кнопку MENU

PHONE SETUP (настройки телефона)

Нажмите ни кнопку ENTER

PAIR PHONE (подключение телефона)

Нажмите на кнопку ENTER

READY ТО PAIR PASSCODE=1234 (готов к подключению, код — 1234)

При успешном вводе

PAIRING ОК (успешное подключение)

CONNECT ОК (успешная связь)

PAIR PHONE (подключение телефона)

Последовательно нажимайте на кнопку для выхода в основное меню.

* 1 Название мобильного устройства связи

Перечень подключенных телефонов

Кратковременно нажмите на кнопку MENU

PHONE SETUP (настройки телефона)

Нажмите на кнопку ENTER

PAIRED LIST (перечень подключенных устройств)

Нажмите на кнопку ENTER

Поверните ручку MENU/VOL

Нажмите на кнопку ENTER

PLEASE WAIT (пожалуйста, подождите)

CONNECT OK

CONNECT FAIL (соединение не установл.)

PAIRED LIST (перечень подключенных устройств)

Последовательно нажимайте на кнопку для выхода в основное меню.

Удаление ранее подключенного телефона

Кратковременно нажмите на кнопку MENU

PHONE SETUP (настройки телефона)

Нажмите на кнопку ENTER

Поверните ручку MENU/VOL

DEL PHONE (удаление телефона)

Нажмите на кнопку ENTER

Поверните ручку MENU/VOL

Нажмите на кнопку ENTER

Нажмите на кнопку ENTER *

DEL PHONE (телефон удален)

Последовательно нажимайте на кнопку для выхода в основное меню.

Активация функции Bluetooth®

Нажмите на кнопку MENU

PHONE SETUP (настройки телефона)

Нажмите на кнопку ENTER

Поверните ручку MENU/VOL

Нажмите на кнопку ENTER

BLUETOOTH (функция Bluetooth отключена)

Поверните ручку MENU/VOL

BLUETOOTH (функция Bluetooth включена)

Нажмите на кнопку ENTER

CONNECT OK

Название мобильного телефона

Delete phone book list (удаление телефонной книги)

Чтобы удалить всю информацию из телефонной книги, выполните следующее:

Кратковременно нажмите на кнопку MENU

PHONE SETUP (настройки телефона)

Нажмите на кнопку ENTER

Поверните ручку MENU/VOL

DEL P. BOOK (удаление телефонной книги)

Нажмите на кнопку ENTER

DEL ALL? (удалить все записи?) (Нет)

Поверните ручку MENU/VOL

DEL ALL? (удалить все записи?) (Да)

Нажмите на кнопку ENTER

DEL P.BOOK (удаление телефонной книги)

Последовательно нажимайте на кнопку для выхода в основное меню.

По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.

© Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.

Пробег отличный.Имею ввиду для этой машины.В категорию Тойоты заходишь,люди берут с пробегом 300.000км ездят и радуются)2 раза только видел поколение J с пробегом более 300тыс

Дмитрий Колесников

Дмитрий, после этого ты будешь 3ий опель с тремя сотнями пробега который я видел)кстати это как комплимент в вашу сторону,молодцы что держите авто в хорошем состоянии,на таком километраже!

Дмитрий Колесников ответил Олегу

Олег, ничего там не держу в хорошем состоянии. Масло меняю, в тапку жму только когда надо, даю остыть, слежу за подтеками. Машина 13 года, возможно, многие болячки просто устранены

Владимир Шулепников

Нуу, слуш, то, о чем я говорил. По сравнению со штатной подсветкой колодцев и цифер, подсветка БК немного желтовата.

Дмитрий Колесников

Александр, наоборот. Она синит и сильно. Желтит скорее всего от других светиков и (!) стекла. Стекло не прозрачное, желтит

В полне себе ) но все же красного бы теперь по меньше )) гармонии чуть не хватает в разбеге цветов )

Дмитрий Колесников

Сергей Поляков

А есть cd400 с Bluetooth и usb штатно
+ штатная громкая связь

У меня такая
На выходных на продажу выставлю

Дмитрий Колесников ответил Александру

Дмитрий, нет,тут дело не в прошивке
Вообщем есть магнитолы cd400 plus по-моему они так называются
Там уже штатно usb и Bluetooth (музыка)и громкая связь (вызов ,приём звонков)
Меняется только само ГУ все остальное остаётся от обычной cd400
Там уже отображается (если климат контроль) выставленная температура на климате, оператор сотовой связи ,телефонная книга,список вызовов и тп
Вообщем более менее функциональная магнитола только без цветного дисплея
Все нужные функции впринципе есть

Дмитрий Колесников ответил Александру

Добрый день!
Сегодня ехал с супругой на работу на ее машине (Астра J) и решил заморочиться подключением телефона (Айфон4) через блютус. Медиасистема стоит CD500, нави и все остальное отлично работает. Пролистал инструкцию — предписано нажать config, после чего выбрать «настройки телефона» и дальше по инструкци. Попробовал — нет в конфиге раздела «настройки телефона» (все остальные есть, кроме этого). И так и сяк пытался — нет и все.
Может быть кто-нибудь уже сталкивался и что-то подскажет по этому поводу?
Спасибо всем заранее.

Anton135 писал(а)Colon решил заморочиться подключением телефона (Айфон4) через блютус. Медиасистема стоит CD500, нави и все остальное отлично работает. Пролистал инструкцию — предписано нажать config, после чего выбрать «настройки телефона» и дальше по инструкци. Попробовал — нет в конфиге раздела «настройки телефона» (все остальные есть, кроме этого).

такая же ситуация, только стоит нави-600 (питерская сборка) при нажатии на кнопочку fone срабатывает кнопочка mute :heap: . Может в питерской сборке не предусмотрена функция «голубой зуб» ? :idnk:

Все очень просто — раз нет пункта в меню, значит либо физически нет устройства (а за блютуз отвечает отдельный блок, а не магнитола), либо устройство не включено программно. Напирмер у меня блютуз есть и работает, но если я выберу OP-COM’ом конфигурацию медиасистемы без телефона, то пункт на экране пропадет. И наоборот, если бы у меня устройства не было, а я выбирал конфигурацию с телефоном, то пункт бы появился, но неактивный.
А в вашем случае скорее всего нет устройства и поэтому ничего не включено программно и нет соответствующего пункта в меню. Вот и все. А то что есть на руле кнопочка, так это просто во всех авто так.

Opel Insignia sedan, 2010, 2.0 turbo 4×4
Были : BMW X5 3.0d 2006, Opel Zafira B 2009 1.7CDTI, Opel Astra H Caravan Z18XER, Opel Zafira 2001 Z18XE, Astra F C14NZ 1992, Astra G X16XEL 1999, а еще ВАЗ 2107, ВАЗ 2108, ВАЗ 2101, ВАЗ 2104.

а у меня Navipilot стоит,один раз подключил по блютузу телефон с головой и все теперь как к машине подхожу так они коннектятся сами
но у меня проблема в другом
в телефоне приходится оставлять включенным блютус и он разряжается быстрее,но я не езжу на авто целыми днями,поэтому включаю его тока перед поездкой

Anton135 писал(а)Colon Добрый день!
Сегодня ехал с супругой на работу на ее машине (Астра J) и решил заморочиться подключением телефона (Айфон4) через блютус. Медиасистема стоит CD500, нави и все остальное отлично работает. Пролистал инструкцию — предписано нажать config, после чего выбрать «настройки телефона» и дальше по инструкци. Попробовал — нет в конфиге раздела «настройки телефона» (все остальные есть, кроме этого). И так и сяк пытался — нет и все.
Может быть кто-нибудь уже сталкивался и что-то подскажет по этому поводу?
Спасибо всем заранее.

подключение телефона идет как доп опция при заказе комплектации если ниче неконектится значит никакой блютус непоможет у меня есть кнопки управления телефоном на руле но нету его в принципе такчто хандсфри надо подключать отдельно :lam:

Владею Astra J 1.4 Turbo AT6 COSMO сборка ШУШАРЫ

cd400 есть ли возможность бюджетно подключить usb ?

saab 9000 2.3T cse 200hp akpp m96. + vw golf 4 1.6 akpp 102hp m99. потом saab 9-5 aero 2.3 akpp 250 hp m02+ vw golf 5 1.6 akpp 102 hp m 06
сейчас Ople astra J 1.4T akpp cosmo + Opel astra H 1.8 akpp cosmo

Тоже интересует. Хотя конечно у меня подключено по айпод разъему. Джек /Джек от любого 3,5. По сути ЮСБ и не нужно. Но можно,что бы не подключать мобильник с музыкой.

если на»АЛИ» для opel astra ничего не выдаст, то поищи для Buick Excelle(название астры для китайского рынка)

saab 9000 2.3T cse 200hp akpp m96. + vw golf 4 1.6 akpp 102hp m99. потом saab 9-5 aero 2.3 akpp 250 hp m02+ vw golf 5 1.6 akpp 102 hp m 06
сейчас Ople astra J 1.4T akpp cosmo + Opel astra H 1.8 akpp cosmo

Переходники есть и в Москве, стоимость 100-200 рублей.
Вопрос в другом, увидит ли по такому переходнику саму флешку CD400 и сможет ли она управлять ее.

А так в принципе я бы тоже хотел бы поставить USB.

Ребят подскажите, а вот от такого адаптера толк будет? если вставить в аух и вставить флешку на cd400.

Ребят подскажите, а вот от такого адаптера толк будет? если вставить в аух и вставить флешку на cd400.

Ребят подскажите, а вот от такого адаптера толк будет? если вставить в аух и вставить флешку на cd400.

НЕ БУДЕТ. по этому разъему можно подключить устройство у котороко будет выход юсб но сигнал формироваться будет на внешнем устройстве а не на сд400. можно мр3 плеер подключить, вместо флешки, можно болванку записать. можно магнитоллу купить))

странно у меня 400 но юсб стоит с завода

в какое-то время это стало опцией.

А можно так? в телефон ан андроиде соединить jack -jack? как будет? на телефоне надо запускать проигрователь и звук будет из колонок машины? или CD400 увидит телефон как флешку и можно управлять треками с CD400?

Alex52rus просто будет идти звук с телефона в колонки машины как будто это наушники. Управление только с телефона.
AUX передает аналоговый сигнал.

Сказали спасибо:

Купил вот такую шнягу, тыц , Играет музыку с телефона по блютусу, при входящем вызове глушит музыку и через динамики слышно собеседника. Не глючит, связь устойчивая, отмечают, правда, что меня хуже слышно, чем с телефона, но почти никто не переспрашивает. Через юсб только зарядка. Сейчас приспособился, блютус в телефоне всегда включен, вкл зажигание они коннектятся, если слушаю радио или диск при звонке включаю аукс и разговариваю. В принципе доволен за такие деньги (брал еще за 500р)

Opel Astra J, 1.4T, AT; 2011 RUS; Cosmo; Red

Всем привет! Прошу прощения быть может за глупый вопрос, но все же хотелось бы получить ответ
Автомобиль 2011 года, CD 500. По блютус ни с айфоном ни со старенькой нокией не работает. Проблема решатся установкой более свежей прошивки или все таки надо колхозить, что то еще?

Ждал 11 месяцев и 18 дней =)

Не подскажите где можно приобрести штатные провода для штатного блока блютуз опель астра J ? Ибо все остальное отдельно приобретено, а лепить само лепку сложно

Всем привет! Прошу прощения быть может за глупый вопрос, но все же хотелось бы получить ответ
Автомобиль 2011 года, CD 500. По блютус ни с айфоном ни со старенькой нокией не работает. Проблема решатся установкой более свежей прошивки или все таки надо колхозить, что то еще?

А вообще хоть с каким нибудь телефоном соединяется? Блютуз точно стоит? Прошивку обновить можно, но возможно не в этом причина.

Astra Sedan,Black Sapphire 1.8AT COSMO + XENON AFL,ESP-DDS-TPMS,CID-DVD90-UHP4,OPEN START,Quickheat,ParkPilot,OPC тормоза, RECARO, OPC-line.
Установка любой штатной электрики на Astra H,J.Zafira B,C,Insignia
Установка интерфейсов,камер, Bluetooth ,tpms,кнопки sport Astra J,Insignia, Zafira C, Mokka.
Прошивка Astra J, Insignia, Zafira C, Mokka.
Я на DRIVE

Не подскажите где можно приобрести штатные провода для штатного блока блютуз опель астра J ? Ибо все остальное отдельно приобретено, а лепить само лепку сложно

Все равно придется. Проводок от блока до микрофона экранированый. Если у тебя есть разъем, то собирать его тоже вручную. Мало того тебе понадобятся пины опелевские. Короч дорога к мастеру электрику.

Всем привет! Прошу прощения быть может за глупый вопрос, но все же хотелось бы получить ответ
Автомобиль 2011 года, CD 500. По блютус ни с айфоном ни со старенькой нокией не работает. Проблема решатся установкой более свежей прошивки или все таки надо колхозить, что то еще?

Ребята, привет. А кто знает сколько стоить прошивка у официалов? У меня управление на руле есть, в настройках функция bluetooth тоже есть, но нет опции «добавить устройство».
Говорят просто нет прошивки. Спасибо.

Очень странно. Прошива стоит около 2000 р. У меня не было вообще блютуса. У тебя железяки скорее всего нет

Ребята, привет. А кто знает сколько стоить прошивка у официалов? У меня управление на руле есть, в настройках функция bluetooth тоже есть, но нет опции «добавить устройство».
Говорят просто нет прошивки. Спасибо.

Ты уверен?
Физически отсутствие блутуса можно определить сняв бардачок. За ним должен быть серебристый блок размером с 2 сигаретные пачки.
По кнопкам и визуально машины с блутусом и без блутуса никак не различаются.

Что значит в «настройках есть блутус»? В каких настройках? При нажатии на клавишу Config на магнитоле должен быть пункт «настройка телефона».
Если его там нет, то блутуса нет.
Если блутус стоит, но не прошит, то никакого упоминания блутуса в настройках магнитолы не будет. Никакого! Если же блутус точно стоит, но просто не цепляется аппарат, то можно обновить прошивку самого блока блутус.

Читайте также:

• Каризма где находится дмрв
• Что дает прошивка под евро 2 форд фокус 2
• Не работает спидометр форд мондео 3
• Не горит лампочка ближнего света ваз 2114 на приборке
• Не включается вентилятор тойота корона

View, print and download for free: OPEL ASTRA J 2017 Руководство по информационно-развлекательной системе (in Russian), 185 Pages, PDF Size: 2.62 MB. Search in OPEL ASTRA J 2017 Руководство по информационно-развлекательной системе (in Russian) online. CarManualsOnline.info is the largest online database of car user manuals. OPEL ASTRA J 2017 Руководство по информационно-развлекательной системе (in Russian) PDF Download.

All product names, logos, and brands are property of their respective owners.

Privacy Policy | About Us & Contact

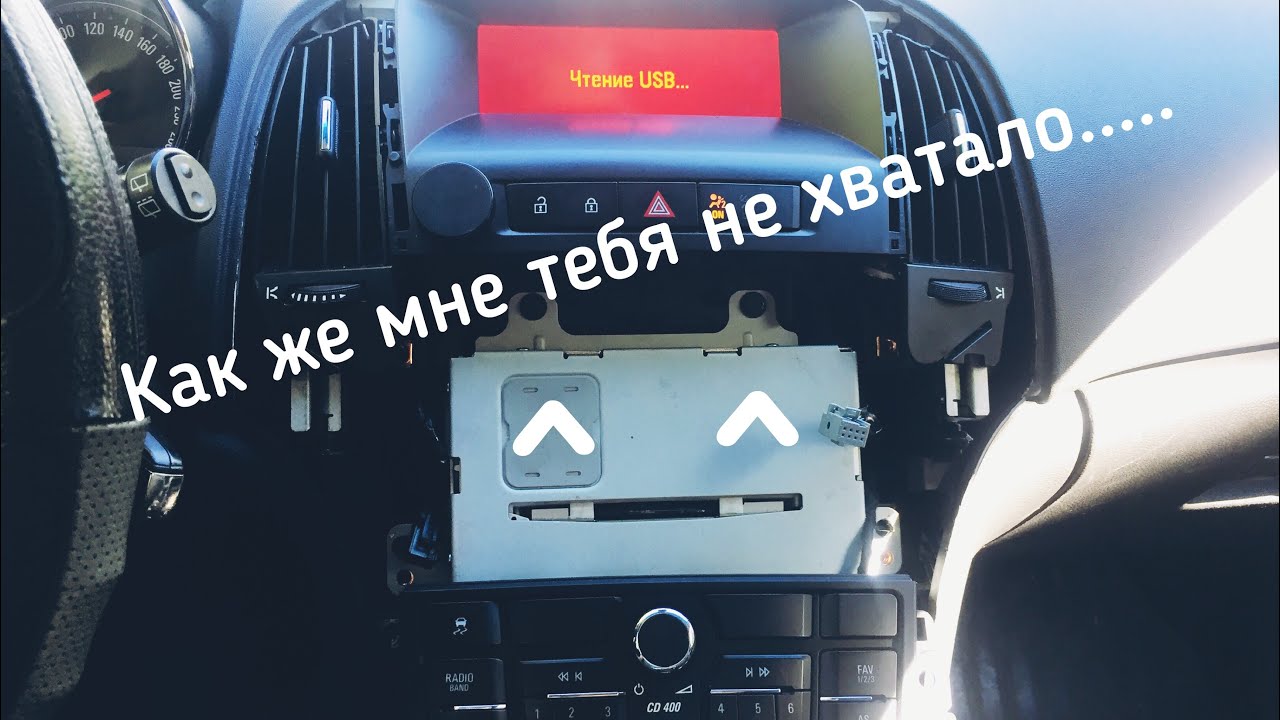

И так, сегодня у нас «Установка (подключение) USB CD400 для чайников» таких как я)
Ну, обо всем по порядку:
С момента покупки жаждал установить данную опцию т.к радио и диски это не совсем то, чего я хотел)
Начал гуглить, узнавать, что да как… помониторил цены на блоки (так смаху еще и не купишь, а если и купишь то без фишек и проводов), почитал на форумах и на Драйве как подключить, кстати есть пара дельных постов но без особых тонкостей и подробностей, я же расскажу как все сделать, что бы не ставалось ни каких вопросов))
Поехали
Во-первых: заказал блок с проводкой (провода до ГУ (головное устройство), кабель USB и провода с фишкой AUX, он мне обошелся в 3000р+доставка, шел из Ярославля 6 дней… Отправил в жесткой упаковке чтоб без повреждений) Пара проводов были обрезаны под корень…

Затем начал более подробно изучать вопрос подключения… Нашел вот такую схему, и подключал согласно ей. Так же распиновка фишек и описание проводов с кодом по цветам. В графе «опция» KTA это и есть сам блок USB.

Добрался до подключения
Расписывать процесс разборки не буду, если есть вопросы обращайтесь)
Провода с фишкой AUX у меня шли от блока поэтому там придумывать ничего не пришлось…
Затем подключаем 7 проводов от модуля USB к фишке ГУ.
Согласно схеме это:
1. Белый (WH) 9 пин фишки блока на 36 пин фишки ГУ
2. Желтый (YE) 19 пин фишки блока на 35 пин фишки ГУ
3. Зеленый (GN) 4 пин фишки блока на 23 пин фишки ГУ
4. Фиолетовый (VT) 14 пин фишки блока на 24 пин фишки ГУ
5. Коричневый (BN) 15 пин фишки модуля на 10 пин фишки ГУ
6. Черный (BK) 11 пин фишки модуля на 38 пин фишки ГУ (это заземление, просто разрезал и подключился)
7. Красно-Желтый (RD/YE) 1 пин фишки модуля на 44 пин фишки ГУ ( это +, так же просто разрезал и подключил)

На месте пинов 10, 23, 24 в фишке ГУ у меня были родные провода AUX, их извлекаем и на их место вставляем новые… Дабы максимально избежать колхоза, на разборке была приобретена фишка ГУ!

Из нее я извлекал необходимые пины)) Вытаскиваюся очень легко, достаточно снять крышку и отгибая фиксатор пина тянуть за нужный провод)

Изначально все подключил на скорую руку, что бы попробовать на работоспособность…

Изначально мне кто то сказал толи я где то прочитал якобы нужен будет CAR PASS, и я уверовав эту теорию прихватив его с собой поехал к диллеру на активацию… Сразу скажу что специалисты там не очень, толи сами ничего не знают, толи нажиться хотят (предлагали помощь, мол оставляй машину и т.д)… В общем ничего не получилось, сказали что нет связи с блоком и все на этом, ни каких подробностей… Как оказалось в дальнейшем CAR PASS вообще не нужен…
Начал разбираться в чем дело!
В итоге
Во всех статьях которые я прочел по поводу подключения проводились только те процедуры которые я описал выше и все работало, в моем случае что то шло не так… Начал думать, искать, читать… Нашел статью опять таки на Драйве, что зачем то тянут провода от разъема OBD к фишке ГУ!
И оказалось что у меня просто нет пинов в разъёме OBD и именно поэтому нет связи с блоком! Я так понял что наличие этих пинов в разъёме зависит от наличия тех или иных «допов «… Что делать?
Цель максимально избежать колхоза, долго думать не пришлось, поехал на ту же разборку и приобрел разъём OBD…

По старой схеме извлек пины и вставил в свой разъём, прокинул проводку…

Замотал открытые участки и поставил на место, провода проложил под пластиком предварительно сняв его, закрепил на пластиковые хомуты (фото нет)… Для подключения нам нужен 3 и 11 пин в фишке OBD, на самой фишке написана распиновка… Их мы подключаем 3 пин OBD на 35 пин фишки ГУ и 11 пин OBD на 36 пин фишки ГУ!
Сам блок установил в штатное место за бардачек, все провода идущие к нему замотал и прикрепил пластиковыми хомутами к штатной проводке, чтоб красиво было))
А без колхоза все таки не обошлось…

Ну да ладно, там все равно не видно)

И последнее
Необходимо все это перепрограмировать… Как это сделать? Необходим VCI код!
Я опять таки заехал к диллеру, подключили, сделали забор данных с моего авто, отправили в GM и в итоге через день в ответ пришел этот самый VCI код!
В очередной раз заехал, подключили и через 15 мунут результат!

Надеюсь кому то пригодится моя запись)) всем Спасибо! Если остались вопросы — обращайтесь))
