Автомобильный видеорегистратор Carcam HD Car DVR

С помощью автомобильного видеорегистратора Carcam HD Car DVR Вы сможете разрешить спорную ситуацию на дороге, защитить себя от неправомерных действий ДПС.

Автомобильный видеорегистратор Carcam HD Car DVR

Если вы не первый день сели за руль, то прекрасно знаете, что очень часто бывает так: ведешь машину, а кто-то «подрезает» или вываливается на дорогу какое-то «чудо в перьях», едва держащееся на ногах! А как потом обидно и накладно, если виноватым оказываешься сам! Вы водите автомобиль и не хотите «попасть» на деньги или на срок по чужой вине?

Тогда автомобильный видеорегистратор Carcam HD Car DVR – просто незаменимый прибор, который обеспечит безапелляционное и быстрое разрешение практически любых конфликтов в пути.

Видеорегистратор Carcam HD Car DVR – одна из новинок на рынке аналогичной продукции, которая приятно радует своими новшествами:

• При небольшой массе прибор имеет достаточно высокопрочный корпус
• Работает в автоматическом режиме, благодаря чему Вы можете спокойно вести машину и не отвлекаться на управление прибором, а при желании можете поставить прибор не только для переднего обзора, но и для заднего!
• Камера имеет широкий угол обзора, что позволяет зарегистрировать не только область перед машиной, но и дорожные знаки, светофоры и машины, едущие сбоку.
• Видеорегистратор Carcam HD Car DVR  может работать в режиме постоянной записи, так что Вы можете не опасаться, что какой-то момент будет упущен
• Благодаря наличию записи на micro SD, Вы сможете легко просмотреть запись на любом другом устройстве в увеличении, кроме того для связи с ПК есть разъем mini USB
• Carcam HD Car DVR имеет встроенные микрофон и динамик, благодаря чему вы сможете услышать звуки записи при прокрутке и даже сделать собственные комментарии.
• Камера может питаться как от прикуривателя авто (12 В/24 В), так и от встроенной резервной батареи (Li-Ion 500 mA/h)
• Камера имеет специальную светодиодную подсветку для съемки в ночное время

С помощью автомобильного видеорегистратора Carcam HD Car DVR Вы сможете не только разрешить спорную ситуацию с другим водителем, но также защитить себя от злоупотреблений служебным положением со стороны сотрудников ДПС.

Кроме того, рекомендуем оставлять камеру включенной во время парковки или на ночной стоянке, ведь достаточно много правонарушений происходит как раз в то время, когда владелец находится вне автомобиля и не может контролировать ситуацию.

 Теперь Вы сможете узнать, кто из других участников движения повредил Ваше авто, были ли попытки ограбить, испортить или угнать машину, выполняли ли члены семьи и доверенные работники Ваши инструкции и требования во время пользования Вашей машиной.

Автомобильный видеорегистратор Carcam HD Car DVR — Ваша гарантия того, что виновный будет найден и наказан, а Вы сможете возместить материальный и моральный ущерб, предоставив доказательства правоохранительным органам, суду или страховой компании.

Технические характеристики автомобильного видеорегистратора Carcam HD Car DVR:

• Дисплей: цветной TFT с диагональю 2.5 дюйма
• Разрешение экрана: 1280 х 960
• Поворот объектива: 180 градусов
• Поворот дисплея: 270 градусов
• Линза объектива F2.0/2.6мм
• Запись без вибрации
• Ночная съемка
• Датчик звука
• Датчик движения
• Поддерживает кату памяти до 34 ГБ
• Встроенный микрофон и динамик
• Два светодиода для ночной записи
• Аккумулятор: встроенный литиево-ионный
• miniUSB
• Серийная фотосъемка: 1/3/5 кадров;
• Цветная матрица на 3 Мп
• Питание: автомобильный прикуриватель: 12В/24В, USB порт компьютера
• Скорость записи: 30 кадров/сек.
• Размеры: 10 х 6,2 х 2,2 см

Автомобильный видеорегистратор Carcam HD Car DVR поставляется в комплекте:

• Видеорегистратор Carcam HD Car DVR
• Комплект для крепления на лобовом стекле
• USB-кабель
• Зарядное устройство от автомобиля
• Руководство пользователя.

Автомобильный видеорегистратор Carcam HD Car DVR

Автомобильный видеорегистратор Carcam HD Car DVR

Самая новая модель от нашего интернет-магазина DIALOGDV.RU, высокое качество записи даже в темное время суток за счет встроенных супермощных светодиодов! Удобный интерфейс на русском языке.

Технические характеристики автомобильного видеорегистратора Carcam HD Car DVR:
• Матрица камеры: CMOS, 1/4″, 3 Mpix High-Definition (HD), 720P
• Линза объектива F2.0/2.6мм
• Поворот камеры 180 градусов
• Угол обзора камеры 140 градусов
• Разрешение и скорость записи: 1280х960, 840х480, 640х480, 30 кадров/сек.
• Дисплей: цветной TFT с диагональю 2.5″

• Поворот дисплея 270 градусов
• Датчик движения
• Датчик звука
• Функция ANTI SHAKE (запись без вибрации)
• Функция автоматической ночной съемки
• 2 встроенных светодиода для ночного режима
• Серийная фотосъемка: 1, 3 или 5 кадров
• Циклическая запись
• Поддержка карт памяти microSD объемом до 64GB
• Воспроизведение звука: встроенный динамик
• Запись звука: встроенный микрофон
• Питание: от бортовой сети авто 12 В/24 В
• Резервная батарея: встроенная, Li-Ion 500 mA/h
• Связь с ПК: miniUSB
• Размеры видеорегистратора: 100х62х22 мм
• Вес: 115 грамм

Особенности автомобильного видеорегистратора Carcam HD Car DVR

Камера высокой разрешающей способности и встроенный цветной LCD экран 2.5″ для оперативного просмотра записей. Также видеоролики со звуком можно посмотреть на мониторе компьютера, подключив видеорегистратор через USB. Автомобильный видеорегистратор устанавливается на лобовом стекле в машине, питается от прикуривателя и беспрерывно записывает на карту памяти все происходящее на дороге. Устройство фиксирует видео, звук, дату и время.

Автомобильный видеорегистратор Carcam HD Car DVR оборудован цветной камерой с хорошей светочувствительностью, обеспечивающей высокое качество записи, как днем, так и ночью.

Для чего нужен видеорегистратор в автомобиле

Быстрое и безапелляционное разрешение любых конфликтов на дороге.
Наказать сотрудника ДПС за злоупотребление должностным положением и вымогательство.
Охрана автомобиля на парковке или ночной стоянке. Как показывает практика, большинство правонарушений в отношении вашего автоимущества совершается во время нахождения автомобиля на парковке (около дома, магазина, безнес-центра и т.д.) или ночной стоянке. Автомобиль могут повредить другие участники движения, он может стать объектом внимания грабителей, угонщиков или хулиганов, его может задеть дорожная техника, повредить падающий с крыши снег и т.д. Видеорегистратор позволит вам не только узнать, что происходило во время вашего отсутствия, но и найти виновных, доказать их вину и получить возмещение материального и морального ущерба.

Контроль работников и членов семьи.
Во-первых, в случае каких-либо аварийных ситуаций, вы всегда сможете полностью восстановить картину происшествия в мельчайших подробностях и, при необходимости, представить доказательства суду или страховой компании.
Во-вторых, вы будете контролировать целевое использование автомобиля, сможете узнать, если ваши подчиненные использовали его в личных целях.

Дополнительные возможности видеорегистратора Carcam HD Car DVR

Периодически в жизни автомобилистов возникают ситуации, когда срочно нужно записать что-то на видео: на дороге произошла крупная авария или преступление, вы наблюдаете необычные атмосферные явления, повреждения дорожного полотна, редких диких животных и т.д. В этом случае видеорегистратор можно мгновенно снять с автомобиля и использовать как обычную цифровую видеокамеру. Работы встроенного аккумулятора хватает на несколько минут записи.

Установка видеорегистратора Carcam HD Car DVR

Автомобильный видеорегистратор можно установить в течение нескольких минут. Для этого не требуется специальных навыков. Он вставляется в специальное крепление, которое прикрепляется к лобовому стеклу с помощью присоски. Камера может вращаться в любой плоскости за счет шарикового шарнира, но при этом не болтается, так что Вы сможете придать ей оптимальное положение в зависимости от высоты вашего автомобиля и ширины капота. Затем Вы прокладываете кабель адаптера питания до гнезда прикуривателя — и всё, регистратор готов к работе!
Надёжное многоразовое крепление и складной дисплей позволяют быстро и без лишних усилий забирать видеорегистратор с собой из автомобиля.

Использование автомобильного видеорегистратора Carcam HD Car DVR

Современная цветная CMOS матрица на 3 Мп позволяет видеорегистратору вести запись видео очень высокого качества со звуком. Вы можете выбрать один из трех вариантов записи: с разрешением 640 х 480 пикс. (VGA), 840 х 480 пикс. (WVGA) и даже с разрешением 1280 х 960 пикс. (WXGA). При этом даже при работе на самом высоком разрешении скорость записи не падает ниже 30 кадров в одну секунду, что позволяет впоследствии детально анализировать дорожную обстановку или произошедшее ДТП.

Режимы работы видеорегистратора Carcam HD Car DVR:

1. «Непрерывный» — видео пишется одним потоком до заполнения карты памяти, после чего запись останавливается.
2. «Фрагментированный» — в зависимости от настроек на протяжении всего времени работы видеорегисторатора видео пишется отрывками длительностью в 2, 10 или 15 минут. В названии каждого отрывка видеозаписи присутствует время и дата, благодаря чему не составит труда найти интересующий фрагмент. Когда карта памяти оказывается полностью занятой видеоданными, устройство начинает автоматически перезаписывать информацию новыми видеороликами. Это позволяет не пропускать важные дорожные инциденты даже при использовании далеко не самых вместительных карт памяти.

3. «Серийная фотосъемка» — в зависимости от выбранных настроек камера позволяет фотографировать и получать цифровые фото в количестве 1, 3 или 5 штук.
4. Просмотр записей — регистратор позволяет просмотреть записанную информацию на встроенном ЖК-экране. Записанные видеоданные также можно просматривать и анализировать на ПК, копируя их с карты памяти через порт miniUSB, расположенный на корпусе видеорегистратора. Запись производится в стандарте AVI.

Специалисты нашего сайта обращают ваше внимание, что видеорегистратор будет вести запись, даже если внешнее питание по каким-то причинам будет отключено (к примеру, в случае аварии). В таких ситуациях устройство автоматически переходит на работу от встроенного аккумулятора.

Весь отснятый материал сохраняется на карте памяти microSD. Видеорегистратор поддерживает карты с объемом памяти до 64GB. В результате, в зависимости от настроек, суммарная продолжительность записи может составлять около суток.

Отличительные особенности видеорегистратора Carcam HD Car DVR

Видеорегистратор Carcam HD Car DVR имеет полный комплекс функций для безотказной и высококачественной работы:
• Carcam HD Car DVR обладает сравнительно небольшой массой, высокопрочным корпусом и компактными габаритами. Благодаря этому он не будет уменьшать Вам обзорность дороги.
• Carcam HD Car DVR функционирует в автоматическом режиме, поэтому Вы не будете отвлекаться от управления транспортным средством.
• Высококачественная широкоугольная камера позволяет успешно записывать расширенный сектор, полностью контролируя область впереди транспортного средства, включая дорожные и номерные знаки, светофоры и т.д.
• Carcam HD Car DVR оснащен функцией постоянной записи. За счет этого Вы имеете возможность совсем не беспокоится о том, что важный видеофрагмент не будет записан.
• Запись на карточку памяти microSD позволяет сохранять информационные данные на любое устройство, которое поддерживает работу с форматом microSD.
• Carcam HD Car DVR оборудован интегрированными микрофоном и динамиком.
• Возможность повернуть устройство в ту сторону, куда пришелся удар либо где происходят другие интересные моменты.

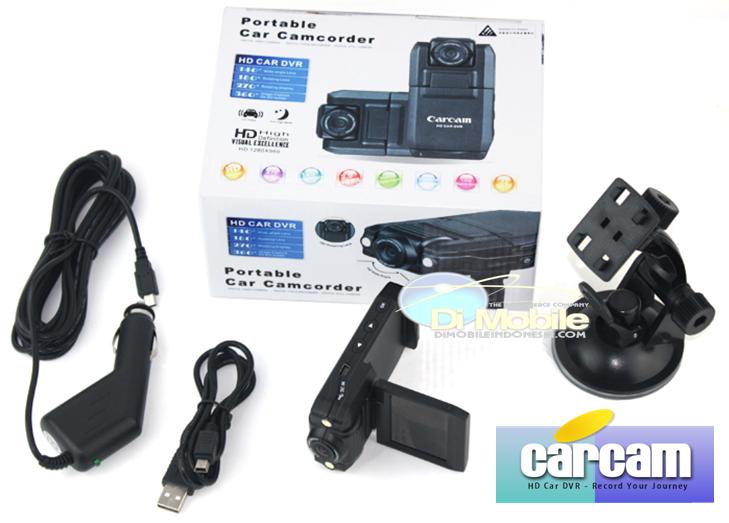

Комплект поставки видеорегистратора Carcam HD Car DVR:
• Автомобильный видеорегистратор Carcam HD Car DVR
• Автомобильное зарядное устройство
• USB-кабель для подключения к компьютеру
• Установочный комплект для крепления на лобовом стекле
• Инструкция
• Коробка

Инструкция к видеорегистратору HD DVR: основные правила эксплуатации прибора

Практически к каждому прибору производитель прикладывает подробную схему с правилами эксплуатации изделия, в которой описываются комплектующие элементы, перечень характерных ошибок и пути их устранения. К видеорегистратору HD DVR также прилагается подробная инструкция с указанием всех аксессуаров и технических характеристик. В мануал вносятся правила сборки и установки изделия с параметрами его настройки и управления.

Аксессуары и устройство питания регистратора

Видеорегистратор DVR разрабатывался преимущественно для использования в автомобилях, поэтому все комплектующие элементы имеют специфическое применение именно в транспортных средствах. В комплект оборудования к устройству входят следующие аксессуары:

• Зарядка автомобильная;
• Кабель USB;
• Инструкция с указанием основных характеристик;
• Для отдельных моделей предусмотрена запасная батарея.

Для осуществления видеосъемки используется специальная литиевая батарея, которая имеет гарантийный срок 2 года при условии правильной первоначальной эксплуатации. Зарядку аккумулятора можно производить, используя шнур USB, подключенный к заряжающему устройству автомобиля. В момент включения кабеля в прикуриватель, на внешней стороне регистратора загорится красный индикатор, отключающийся после полного накопления энергии.

В альтернативных случаях можно применять универсальную зарядку, которая подзаряжает собственно сам аккумулятор. При поломке блока питания использовать видеорегистратор можно напрямую, вытащив батарею и подключив подзарядку через шнур USB. В таком состоянии срок эксплуатации изделия сокращается, так как работа автомобиля сопровождается постоянными отключениями двигателя, которые приводят к сбоям в функционировании устройства.

Режим записи и подключение к компьютеру

Видеозапись может включаться как автоматически в момент нажатия на кнопку, так и под управлением после выбора необходимых параметров. Весь отснятый материал возможно сохранять частями либо циклично, за счет повторного наложения одной записи на другую.

Сохраняются данные на съемный носитель емкостью не более 64 Мб и не ниже 10-го класса.

Для удаления данных с флешки, в настройках необходимо выбрать функцию форматирования и, нажав на значок, очистить карту памяти. При подключении к компьютеру следует использовать оригинальный кабель, так как китайские провода не имеют клеммы передачи данных. Весь отснятый материал сохраняется в формате AVI для экономии места на съемном носителе.

На видео – обзор видеорегистратора hd dvr:

К каждому регистратору можно бесплатно скачать обновления в случае, если изделие перестало функционировать или когда требуется добавить большей функциональности устройству. Для обновления необходимо установить файл прошивки на флешку и вставить ее в регистратор. Процесс обновления будет осуществляться автоматически.

Благодаря расширенному списку функций и параметров, изделие параллельно с видеосъемкой осуществляет фотографирование. При этом каждый снимок сохраняется без возможности автоматического удаления с целью сохранения доказательной базы.

CARCAM — инструкции по эксплуатации

Видеорегистратор СarСam HD car DVR 1080P ( K2000 )

Заказал  2.0″ 1080P HD Vehicle Driving Recorder Traffic Recorder DVR Digital Video Recorder with 2 LED (он же СarСam k2000 ). Будем разбирать целую серию устройств в этом корпусе

Почитал отзывы, посмотрел видео, всё что надо есть: удобное крепление,Video: MPEG4 Video (h364) тем более цена чуть более 50$.

Максимальное разрешение 1440*1080, конечно, не Full HD  (1920*1080), но достаточное, чтоб разглядеть номера.

Пример, фото 1.3 мп на смешном обьективе Nokia3210 (кликабельно). Номера должны не плохо читаться. В целом хорошо. для данной цены. Стабилизатор видеозаписи!

Распаковал посылку. Сделан отменно. Провод зарядки очень длинный (думаю хватит от прикуривателя до заднего стекла дотянуть и вернуться обратно). Но белые надписи немного бледноваты. Нам пофиг, китайцы делают электронику неплохо (тока на кондюках экономят), но с оптикой засада.

Сделал пару снимков и понял, что что-то не то. Полез на сайт. Эти цыгане стали всем присылать подделку (точнее – новую версию и старой, наверно, скоро не будет ), появились плохие отзывы. Одному парню пришли сразу два разных регистратора. Спасибо за видео о различиях.  Видео снимает ужаснее, чем старенькие модели данного регистратора. Новенькая версия прошивки DVR B709.12003012-А (такая мне пришла) ужаснее старенькой 18й. Соответственно и матрица ужаснее – отсюда и качество видео не на высоте. Хотя номера вам прочесть все таки удастся.

Модель оборудования: Novatek

Модель  сенсора камеры: DV Turnkey 1/4’ CMOS

Можете посмотреть фото различий подделок от “оригинала” (или подделку на подделку:)), но это не гарантирует получения достойной версии. Подсобрав инфу понял , что основное различие заключается в сенсоре. Существует сейчас два вида сенсоров.

Реально у фейка сенсор DV Turnkey 1/4″CMOS (прошивка вида DVR-B709.110907-C), у оригинала сенсор R210 1/3″CMOS (прошивка вида DVPLS100B18).

Прошивки для сенсора R210 не взаимозаменяемы  Также как, и с одного сенсора на другой.

У оригинала наибольшее разрешение фото 12 мегапикселов, у фейка 5. И то, и другое интерполяция .

Ещё сейчас оригиналы идут с нехорошим объективом, мылит по бокам и угол меньше на 20 градусов.

Исправляем недостатки:

1. Схема издает шум, который передается в интегрированный динамик, который в свою очередь передается в микрофон. Решено на 90% выпаиванием динамика (10% – есть источник звука и на самой плате)
2.Как сделать запись по циклу?

• a)  Запись по циклу не будет вестись, когда регистратор работает от аккумулятора (флешка заполнится и регистратор отключится).
• b) Запись по циклу не будет вестись, если включена функция “детектор движения” (флешка заполнится и регистратор отключится).
• c) Запись по циклу не будет вестись, если выключена функция “цикличная запись” (флешка заполнится и регистратор отключится).

Во всех остальных случаях, при заполнении флешки, новая запись должна затирать старую и так бесконечно.
За время работы (кое-где недельки две) два раза заявлял о переполненной карте и переставал циклически перезаписывать видео, лечится форматированием карты. Может, битая флешка или глюканула прошивка (но это уже на крайний случай).

3.Нет таймера на выключение при пропадании питания – устройство завершает запись и выключается  при запуске мотора. Возможно исправится прошивкой – (пока такой нету! Поставить в меню “Авто выкл.” – 2мин не помогает не то),  возможно, добавление в адаптер питания емкости на 2000-5000mF.

4. При настройке видео в формате Video: MPEG4 Video (h364) 1440×1080 15.00fps 8342Kbps [Video 0]
Audio: PCM 32000Hz mono 512Kbps [Audio 1]  чересстрочная запись.

Выбираем  Video: MPEG4 Video (h364) 1280×720 30.00fps 6540Kbps [Video 0]
Audio: PCM 32000Hz mono 512Kbps [Audio 1] угол обзора увеличится и чёткость тоже.

5.Почти на многих регистраторах резкость плохо настроена (у меня на 1 метр)  Один человек  отстроил линзы на всех собственных регистраторах К2000 до чёткой картинки!

Он взял сверло на 1мм и аккуратно дрелью просверлил два отверстия в ободке объектива,

приблизительно друг на против друга, и сделал ключик типа как по принципу как у болгарки!

Линзу , перед сверлением ее ободка, нужно заклеить скотчем в несколько слоев.

Вставляем самодельный ключик и с маленьким усилием ,поворачивая, срываем лак, который фиксирует настройку линзы, подключив регистратор к компьютеру в режиме камеры и настроить линзы до лучшего результата! Линза хорошо прижата, лезть во вовнутрь и фиксировать лаком не надо!

Если кручение либо подмена линз не приводит изменениям. Матрица стоит криво по отношению к объективу. Скажем, припаяна неровно, один край посильнее возвышается над печатной платой. Тогда при вкручивании объектива изображение поначалу сфокусируется на этом приподнятом крае, позже на центре, потом на другом крае.

Чтоб поправить это, нужно и объектив поставить криво – наклонить на этот же угол, в итоге объектив выровняется по отношению к матрице.

Быть может и так, что матрица припаяна ровно, а в держателе объектива канал просверлен криво, с небольшим отклонением от оси. При всем этом симптомы будут те же. Мы просто наклоним держатель.

Он привинчен 2-мя винтами к плате. Разбираем все в регистраторе, чтоб добраться до него.
Очевидно, работаем на белоснежном чистом столе, под массивным освещением. Нитриловые перчатки, антистатический непроводящий узкий пинцет и отвертка, хирургическая маска на лицо.  Кто не работал на матрицах – скажу последующее:  села пылинка – не сдувать, накидаете слюней; ватой не протирать – исцарапаете матрицу нафиг; водой из-под крана не мыть – останутся тяжело убираемые минеральные разводы; с изопропилом то же самое, кстати.

Мы должны будем наклонить держатель, надев несколько шайбочек (куски обычный бумаги для принтера шириной 0.08 мм) на один из шурупов крепления. Шайбы разместятся меж держателем и печатной платой. На какой из 2-ух шурупов? Это устанавливаете логически и не забываем, кстати, что объектив меняет местами право и лево, верх и низ.

4X digital zoom нету (не знаю было ли?), но все равно китайшоппинг это зеленое сукно)))

Рабочие прошивки на Carcam K2000

Сенсор DV Turnkey

Кидаете скаченный файл на отформатированную карту памяти, вставляете её в регистратор, нажимаете кнопку “ВКЛ”. Больше никаких кнопок до конца прошивки не нажимать.

После того как загрузится ваш регистратор, удалите файл прошивки с карты памяти.

DVR-B709.1101215-A ссылка на скачивание: Сенсор DV Turnkey

DVR-B709.110907-C ссылка на скачивание:Сенсор DV Turnkey

Сенсор R210

Кидаете скаченный файл на отформатированную карту памяти, вставляете её в регистратор, зажимаете кнопку”ОК” и не отпуская её, нажимаете “ВКЛ”. Кнопку “ОК” НЕ ОТПУСКАТЬ до конца прошивки.
Весь процесс залития прошивки, сопровождается частым морганием светодиода. После того как загрузится ваш регистратор, кнопку “ОК” можно отпустить. Затем удалите файл прошивки с карты памяти.

DVPLS100B18 ссылка на скачивание: Сенсор R210

DVPLS100B30 ссылка на скачивание: Сенсор R210

Пора определиться, что брать сегодня.

Мы рассмотрели версию регистраторов HD ready  1144×1080p 15FPS

Главное отличие F300L, он же Samoon DV800LHD от K2000 в том, что он имеет разрешение FULL HD 1920×1080p 30FPS.

Немного переплачиваем и берём (при условии установки радиатора, тут нужно такую же статью писать с прошивками, доработками, фейками) что-то наподобие (ссылка для справки) f8000 за 70$ , время к2000 ушло.

Качество не идеально, но вполне достаточно. Он имеет некоторые проблемы – кнопками (<,>, мусор и режим) довольно трудно нажать, неудобно!

— Функция непрерывной записи. Теряет 2-3 секунды на каждый файл, не переключаясь на новый файл

— 180 градусов, регулируемая
Нет, это 160 градусов, не больше.

-120 Градусов ультра широкоугольный объектив.
Нет, 100 градусов, не более имхо.

-16 Mega цвета пикселей CMOS (интерполяция)
Это глупо, как ад, Реальный размер фото ~ 3 мегапикселей.

— ЖК-дисплей 4:3 TFT LCD (960×240)
Нет, это почти 100×200, возможно, опечатка 96×240?

В любом случае, устройство идеально подходит для этой цены.

Похоже, у CarCam Q2, Q3, Q4, Q5 похожие характеристики

А так в К2000 стоит Novatek в F500 Ambarella – против солнца работает гораздо лучше, чем Новатек

Ищем сегодня регистратор с примерными параметрами :  FULL HD 1920×1080p 30FPS (следующее поколение будет 60FPS )
Матрица: 5 Мп (сенсор 1/2”)
Кодек: H.264
Формат записи: MOV
Процессор: Ambarella A2S60

P. S. Появился Ambarella A5S30 например 06.2013

Изображение и функциональные составляющие:

1. Слот для карты памяти SD/MMC

2. Индикатор работы (синий), индикатор зарядки (красный)

3. Микрофон
4. Кнопка «REC/Snap» — кнопка записи

6. Кнопка «On/Off» — кнопка включения/выключения

7.8.Кнопки «Down/Up» — кнопки «Вниз» и «Вверх»

9. Кнопка «Mode» — кнопка переключения режимов

14. Кнопка сброса настроек

15. Отверстие для крепежа

16. LCD экран 2,5 дюйма

A) Встроенная литий-ионная батарея

Видеорегистратор включается нажатием кнопки «On/Off» (6) в течение 3-х секунд и выключается повторным нажатием этой же кнопки.

Зарядка: присоедините кабель USB или кабель автомобильной зарядки. Индикатор зарядки загорится красным цветом и потухнет, когда батарея полностью зарядится.

B) Питание от автомобильной зарядки

Видероегистратор начнет работу и запись при заводе автомобиля от ключа зажигания и выключится и сохранит последний записанный файл при выключении автомобиля.

Видеорегистратор начнет запись по умолчанию при включении, индикатор работы начнет мигать, показывая, что идет запись. Записываемые файлы сохраняются на карту памяти SD/MMC. Для остановки записи нажмите кнопку «REC/Snap» или заглушите автомобиль, индикатор работы перестанет мигать.

Включите видеорегистратор и нажмите кнопку «Mode» — кнопку переключения режимов (9) для переключения режимов камеры. Для того, чтобы сделать фото, нажмите кнопку «REC/Snap» (4).

Включите видеорегистратор и нахмите кнопку «Mode» (9) 2 раза для входа в режим просмотра, нажмите кнопки «Down/Up» (7), (8) для выбора нужного файла. Для просмотра и остановки файла используйте кнопку «REC/Snap» (4) Если же вы хотите удалить файл, нажмите кнопку «Menu» (5), выберите режим удаления (один файл или все) и подтвердите удаление кнопкой «REC/Snap» (4). Также вы можете в этом режиме отрегулировать громкость (уровень от 1 до 8).

Включите видеорегистратор и нахмите кнопку «Menu» (5) для входа в меню установок. Для выбора используйте кнопки «Down/Up» (7), (8), для подтверждения выбора используйте кнопку «REC/Snap» (4). Для выхода из меню установок еще раз нажмите кнопку «Menu» (5).

1 .Размер: Выберите [1280×960 /720×480/ 640x480pixels]

2. Впечатывание времени в кадр : выберите Выкл/Дата/Dateдата и время

3. Датчик движения: выберите Вкл/Выкл

Примечение: Когда включен датчик движения, камера начнет запись при движении объектов в поле зрения объектива и прекратит запись после прекращения движения объектов.

4.Запись звука:Выберите Вкл/Выкл.

5.Время записи: выберите [2/5/15] минут для того, чтобы установить время записи одного видеосегмента.

1.Размер фото :1.3M/VGA

Включите видеорегистратор и нахмите кнопку «Menu» (5) дважды для входа в меню установок

1.Форматирование: Выберите этот пункт, если вы хотите отформатировать карту памяти.

2. Язык: Выберите [English/Chinese/Japanese/Русский]

3. Перезагрузка системы: Выберите [Да или Нет]

4. Частота кадра: выберите [50/60Hz].

5. Установка даты и времени: установите правильную дату и время, используя кнопки «Down/Up» (7), (8) и кнопку «REC/Snap» (4).

Режим USB (присоединение к компьютеру

Присоедините видеорегистратор к компьютеру с помощью кабеля USB, в Проводнике появится съемный диск, файлы хранятся в папке Съемный диск /DCIM/100DSCIM. В это время вы можете скопировать файлы на компьютер.

1) Пожалуйста, установите в видеорегистратор карту памяти SD/ MMC перед началом записи.

2) Этот видеорегистратор записыват видео сегментами по 2/5/15 минут (время записи устанавливается в меню).Когда карта памяти переполняется, видеорегистратор начинает записывать с начала карты памяти, автоматически стирая самые старые сегменты. При этом первые 3 секунды запись не производится для очистки карты памяти.

3) Пожалуйста, используйте только автомобильную зарядку, идущую в комплекте.

1) Разрешения видеозаписи:1280×960/720×480/640×480 пикселей

3) Размер видеосегментов: 2/5/15 минут

4) Питание: встроенный литий-ионный аккумулятор или автомобильная зарядка 12V/24V.

5) Поддержка карт памяти SD/MMC (От 1GB до 32GB)

Источник

Как настроить видеорегистратор за 7 простых шагов?

Видеорегистратор докажет вашу невиновность в ДТП, подскажет, кто «зацепил» авто на стоянке и иногда даже поможет в расследовании преступления. Но купить устройство — полдела, важнее — правильно его настроить. Рассказываем, как это сделать за 10 минут.

Вам пригодится

Видеорегистратор Digma FreeDrive 600-GW Dual

Видеорегистратор Mio MiVue 812 Black

Видеорегистратор Navitel MSR300 GPS

Видеорегистратор Telefunken TF-DVR33FHD

Видеорегистратор с радар-детектором Neoline X-COP 9100z

Видеорегистратор Neoline X-COP 9200

Содержание

Качество и разрешение видео

Контрастность, баланс белого и экспозиция

Как настроить запись файлов в циклическом режиме

Как настроить дату и время

Дополнительные функции и настройки

Сброс установок до заводских значений

Качество и разрешение видео

У видеорегистратора, в зависимости от модели, есть разные типы записи: «Тревога» (запись начинается, если сработали датчики движения), «Постоянная» (фиксация всего в непрерывном режиме), «Движение» (запись начинается после запуска мотора). Их настраивают вручную. Поэтому, подключив видеорегистратор впервые, сразу настраиваем тип записи в настройках меню. Лучше выбирать запись при движении («Тревога» или «Движение») — занимает меньше места и фиксирует только нужную информацию. Далее смотрите на параметры:

После настроек важно проверить качество записи, чтобы убедиться в чёткости картинки. Если невозможно разглядеть номера других машин или другие детали — лучше увеличить разрешение, даже если видео займёт больше места.

При этом важно учитывать, что чем выше разрешение, тем больше места будет занимать изображение. Например, при разрешении 1920×1080 на карту объёмом 32 ГБ записывается видео длительностью до 10–15 часов.

Для удобной эксплуатации видеорегистратора нужно также настроить яркость и подсветку экрана. Они устанавливаются на ваше усмотрение в настройках, но нужно учитывать, что чем выше яркость и дольше работа подсветки, тем быстрее расходуется заряд аккумулятора.

Контрастность, баланс белого и экспозиция

От этого параметра зависит, насколько ярким будет изображение. В большинстве случаев достаточно автоматических настроек, чтобы устройство самостоятельно анализировало внешние условия и подстраивало под него параметры.

Вручную настраивать экспозицию нужно только в том случае, если качество записи вас не устраивает — например, появились засветы или видео слишком тёмное.

Как настроить запись файлов в циклическом режиме

Цикличная видеозапись в видеорегистраторе фиксирует всё происходящее в виде коротких роликов. Когда место на устройстве заканчивается, перезаписываются старые файлы, поэтому запись ведётся постоянно. Есть модели с непрерывным режимом — запись ведётся без паузы (получается одно длинное видео), а после заполнения памяти — останавливается. Чтобы продолжить запись, нужно вручную очистить накопитель и заново запустить съёмку.

Чтобы включить цикличную запись, выберите соответствующий параметр в разделе «Режим» в меню настроек (может также называться «Круговой»).

Далее необходимо настроить длительность отдельного видео — от 1 до 15 минут, в зависимости от объёма памяти. Чем короче ролики, тем легче найти нужный (файлам видео присваивается порядковый номер), но пауза между ними будет возникать чаще.

Как настроить дату и время

Правильно настроить дату и время важнее, чем кажется. Именно на них ориентируются сотрудники ГИБДД и суд в спорах.

Для правильной настройки этих параметров нужно:

• извлечь SD-карту и подключить её к компьютеру или ноутбуку через переходник или картридер;
• дождаться окончания синхронизации устройств;
• нажать на иконку SD-карты правой кнопкой и выбрать опцию «Форматирование» (не забудьте заранее сохранить важную информацию на другом устройстве, так как все данные будут удалены безвозвратно);

• открыть карту, нажать правую кнопку мышки, выбрать функцию «Создать текстовый файл» и установить для него любое название;
• открыть новый файл и записать дату и время в формате ДД.ММ. ГГ и ЧЧ.ММ.;
• поставить SD-карту обратно в видеорегистратор и включить его.

Система автоматически обновит время.

Дополнительные функции и настройки

Антирадар

Чтобы видеорегистраторы вовремя сообщали о радарах с фиксацией скорости, а вы не получили штраф, нужно сделать 4 простых действия.

• зайти в настройки радар-детектора;
• выбрать радиус срабатывания — соотношение скорости автомобиля и расстояния до камеры ГИБДД. Обычно это 1–5 км. Но советуем выбирать максимальное значение, чтобы среагировать заранее;

• установить ограничение спидометра. Как только вы превысите скорость, то видеорегистратор подаст специальный сигнал;
• выбрать радиочастоты, на которые будет реагировать устройство (лучше выбирать все доступные в регионе варианты, которые отобразятся в меню — так вы не пропустите никакие радары).

Модуль GPS

Видеорегистраторы с такой опцией привязывают каждое видео к точным координатам. Помимо них, на видео указана и ваша скорость. Это полезно в спорной ситуации, чтобы доказать отсутствие превышения скорости.

Для включения данной функции нужно зайти в настройки и выбрать «включение GPS» в меню. После этого проверьте корректность обрабатываемых данных — координаты машины будут сохраняться в отдельный файл по таймкоду. Если погрешность значительная (при просмотре можете заметить, что некорректно указано место, где вы находились в определённое время), стоит установить внешнюю антенну. Это передаст более точные данные.

При настройке GPS установите облачные карты, например, Google Maps или «Яндекс.Навигатор» — они постоянно обновляются.

Контроль границ полосы движения

Эта опция повышает безопасность на дороге — чувствительные датчики считывают дорожную разметку и предупреждают о выходе за пределы полосы.

Чтобы настроить камеру для контроля границ полос, нужно:

• выбрать в меню девайса функцию калибровки датчиков;
• нажать на тонкую настройку и дождаться, пока на экране появятся изображения с объектива камеры с полосами привязки сверху;
• установить верхнюю линию по уровню горизонта;
• совместить нижнюю черту с капотом автомобиля.

Однако, если вы случайно задели камеру, то обязательно проверьте углы обзора. Если они изменились — значит, нужно повторно настроить датчик.

Датчик движения

Он же парковочный датчик. Видеорегистраторы с такой функцией автоматически начинают запись при любом движении после остановки автомобиля и выключения двигателя.

Для включения датчика нужно:

• зайти в меню девайса;
• выбрать датчик движения и нажать на иконку;
• перейти на рабочий стол и проверить корректность работы, например, выйти из машины и постучать в окно. Если датчик работает, автоматически начнётся запись.

Однако, если вы случайно задели камеру, то обязательно проверьте углы обзора. Если они изменились — значит, нужно повторно настроить датчик.

Сброс установок до заводских значений

Сброс настроек помогает, когда девайс начинает слишком долго реагировать на команды или некорректно отображает информацию времени или места. Сброс установок удалит всю информацию, поэтому не забудьте её сохранить.

Чтобы сбросить видеорегистратор, нужно:

• зайти в раздел системных параметров в меню;
• выбрать опцию возврата к заводским настройкам;
• подтвердить свои действия;
• дождаться перезагрузки и заново настроить устройство.

Если сброс настроек не решил проблему, поможет сервисный центр.

Источник

Оставьте комментарий

Ваш электронный адрес не будет опубликован.

Имя

Email

Комментарий

Введите решение капчи: 1➕16

Видеорегистраторы стали неотъемлемой частью многих автомобилей в современном мире. Они позволяют фиксировать происходящие на дороге события и становятся полезными инструментами в случае ДТП или других непредвиденных ситуаций. Однако, чтобы получить максимальную отдачу от вашего видеорегистратора Carcam HD Car DVR, необходимо правильно настроить его.

Прежде всего, следует обратить внимание на место установки видеорегистратора в автомобиле. Оптимальным вариантом будет установка на лобовом стекле, вблизи зеркала заднего вида. Это позволит уловить большую часть происходящего на дороге и предоставит наилучший обзор.

Следующим шагом будет правильная настройка параметров видеорегистратора. Важно обратить внимание на разрешение видеозаписи, качество изображения, уровень звука и другие параметры. Однако, не стоит забывать о том, что качество записи напрямую влияет на объем памяти, необходимый для хранения записей. Поэтому, стоит найти оптимальный баланс между качеством записи и объемом памяти вашего видеорегистратора.

Установка видеорегистратора в автомобиль

Установка видеорегистратора в автомобиль является важным этапом, чтобы обеспечить безопасность во время движения. В данной статье будет приведена подробная инструкция по установке видеорегистратора Carcam HD Car DVR.

1. Выбор места установки

Прежде чем приступить к установке, нужно выбрать подходящее место для размещения видеорегистратора. Оптимальным вариантом является установка его на ветровом стекле автомобиля. Также важно, чтобы регистратор не препятствовал обзору водителя.

2. Подключение к питанию

Для подключения видеорегистратора к питанию автомобиля, необходимо использовать кабель питания, который поставляется в комплекте с устройством. Кабель следует подключить к гнезду питания (например, прикуривателю) на панели приборов автомобиля.

3. Монтаж на ветровое стекло

Для монтажа на ветровое стекло необходимо использовать специальное крепление, также поставляемое в комплекте. Крепление следует закрепить на стекле с помощью присосок или двустороннего скотча. Затем, установите видеорегистратор на крепление и закрепите его надежно.

4. Настройка видеорегистратора

После установки и подключения к питанию, необходимо настроить видеорегистратор. Для этого следует следовать инструкции, прилагаемой к устройству. Обычно настройку сводится к выбору языка, установке даты и времени, а также выбору параметров записи.

5. Проверка работоспособности

После завершения установки и настройки, включите автомобиль и убедитесь, что видеорегистратор работает исправно. Проверьте, что он корректно записывает видео и аудио файлы, а также сохраняет их на SD-карту или другой устройство хранения.

Следуя данной инструкции, вы сможете правильно установить и настроить видеорегистратор Carcam HD Car DVR, обеспечивая безопасность и контроль за происходящим на дороге во время движения вашего автомобиля.

Подключение и настройка камеры видеорегистратора

Начните с подключения камеры видеорегистратора Carcam HD Car DVR к источнику питания и автомобильному прикуривателю с помощью кабеля, который поставляется в комплекте с устройством. Убедитесь, что автомобиль выключен перед началом подключения.

После подключения камеры к питанию установите ее на подходящем для вас месте на ветровом стекле автомобиля с помощью присоски или другого крепежного механизма, так чтобы она обеспечивала наилучший обзор области перед автомобилем.

После успешного подключения и установки камеры видеорегистратора включите автомобиль и убедитесь, что устройство включается и начинает запись. В случае возникновения проблем в обнаружении камеры или начала записи, проверьте правильность подключения и наличие включенной функции записи на устройстве.

После подключения и настройки камеры видеорегистратора, рекомендуется проверить правильность работы устройства, сделав тестовую запись в течение нескольких минут. После этого вы можете настроить дополнительные параметры, такие как разрешение видеозаписи, частота кадров, уровень яркости, контрастность и т. д., согласно руководству пользователя к вашей модели видеорегистратора.

Не забывайте периодически проверять и очищать карту памяти видеорегистратора от записей, использованных или заполненных, чтобы у вас всегда было достаточно свободного пространства для новых записей.

Помните, что использование видеорегистратора Carcam HD Car DVR должно быть согласовано с правилами дорожного движения и законодательством вашей страны. Ваша безопасность и безопасность окружающих — на первом месте!

Настройка параметров записи и сохранение видео

Видеорегистратор Carcam HD Car DVR имеет ряд параметров, которые можно настроить для оптимальной записи видео. Ниже представлены основные параметры и способы их настройки:

1. Разрешение видео

   • Выберите желаемое разрешение видео из предоставленного списка. Чем выше разрешение, тем более детализированное видео будет записываться, но увеличивается размер файлов.
   • Рекомендуется использовать разрешение 1080p (1920×1080) для наиболее качественной записи.

2. Качество видео

   • Выберите желаемое качество видео из предоставленного списка. Чем выше качество, тем более четкое видео будет записываться, но увеличивается объем файлов.
   • Рекомендуется использовать наивысшее доступное качество для наилучшего вывода деталей видео.

3. Циклическая запись

   • Включите функцию циклической записи, чтобы видеорегистратор автоматически удалял старые видеозаписи и продолжал запись свежих.
   • Выберите желаемую продолжительность цикла записи. Обычно используется 3-5 минут для более удобного поиска нужного видеофрагмента.

4. Автонастройка экспозиции

   • Включите функцию автонастройки экспозиции, чтобы видеорегистратор самостоятельно определял и изменял настройки яркости и контрастности для получения наилучшего качества изображения.

5. Зацикленная запись

   • Включите функцию зацикленной записи, чтобы видеорегистратор автоматически начинал новую запись при заполнении всей памяти карты памяти.

6. Сохранение файлов

   • Выберите тип файла, в котором будет сохраняться видео (обычно используется формат AVI).
   • Укажите папку назначения для сохранения видеофайлов. Рекомендуется выбрать надежное и доступное место для сохранения записей.
   • Установите максимальный размер файла для разрешения правильной работе циклической записи.

После настройки всех параметров записи, убедитесь, что видеорегистратор подключен к источнику питания и карта памяти установлена. Теперь видеорегистратор готов записывать видео при включении зажигания вашего автомобиля.

Настройка даты, времени и других системных настроек

Для корректной работы видеорегистратора Carcam HD Car DVR необходимо установить дату, время и другие системные настройки. Настройку можно выполнить следующим образом:

1. Включите видеорегистратор, нажав кнопку питания.
2. При необходимости выберите язык меню, нажав настроечный кнопку «Меню» на устройстве.
3. Перейдите в меню настроек, нажав кнопку «Меню».
4. Используйте кнопки вверх/вниз для навигации по меню и кнопку «OK» для подтверждения выбора.
5. Выберите пункт «Дата/время» или «System Settings» и нажмите «OK».
6. В зависимости от модели видеорегистратора, настройте дату и время через отображаемые меню.
7. Используйте кнопки вверх/вниз и лево/право для изменения значений, кнопку «OK» для подтверждения выбора.
8. Проверьте настройки и, если все верно, сохраните выбранные значения.

После настройки даты, времени и других системных параметров рекомендуется перезагрузить видеорегистратор, чтобы установленные значения вступили в силу. Для этого просто выключите и включите устройство.

Правильная настройка даты, времени и системных параметров позволит видеорегистратору корректно отображать время записи, сохранять файлы с правильной датой и временем, а также работать в соответствии с выбранными настройками.

Подключение и настройка GPS-модуля для отслеживания местоположения

GPS-модуль позволяет видеорегистратору Carcam HD Car DVR фиксировать информацию о местоположении автомобиля в режиме реального времени.

Для подключения GPS-модуля следуйте инструкциям ниже:

1. Убедитесь, что видеорегистратор выключен и не подключен к питанию.
2. Найдите порт GPS на задней панели видеорегистратора. Он обычно помечен символом «GPS».
3. Вставьте коннектор GPS-модуля в порт GPS на видеорегистраторе.
4. Подключите другой конец GPS-модуля к питанию. Обычно используется порт USB в автомобиле для этого.
5. Включите видеорегистратор.

После успешного подключения GPS-модуля, необходимо выполнить настройку в меню видеорегистратора:

1. Перейдите в меню настроек видеорегистратора, нажав на кнопку «Меню».
2. Используя кнопки навигации, выберите пункт «Настройки» и нажмите кнопку «ОК».
3. Выберите пункт «GPS» в меню настроек и нажмите кнопку «ОК».
4. Включите функцию GPS, выбрав пункт «Вкл» и нажав кнопку «ОК».
5. Если имеется возможность, выберите также пункт «Показывать скорость» для отображения текущей скорости на видеозаписях.
6. Нажмите кнопку «ОК» для сохранения настроек GPS.

После настройки GPS-модуля, видеорегистратор будет получать сигналы GPS и записывать информацию о местоположении автомобиля на видеозаписи.

Чтобы просмотреть данные о местоположении, необходимо использовать специальное программное обеспечение или подключиться к видеорегистратору через Wi-Fi и использовать соответствующие функции приложения.

Вопрос-ответ

Какие основные функции имеет видеорегистратор Carcam HD Car DVR?

Видеорегистратор Carcam HD Car DVR позволяет записывать видео с фронтальной и задней камеры автомобиля, фиксировать время и дату записи, отображать скорость движения и координаты местоположения автомобиля, сохранять записи на внешнюю память и многое другое.

Как подключить видеорегистратор Carcam HD Car DVR к автомобилю?

Для подключения видеорегистратора Carcam HD Car DVR к автомобилю необходимо присоединить его прикуриватель к прикуривателю автомобиля, а также установить переднюю и заднюю камеры в соответствующие места.

Как настроить дату и время на видеорегистраторе Carcam HD Car DVR?

Для настройки даты и времени на видеорегистраторе Carcam HD Car DVR нужно зайти в меню устройства, выбрать раздел «Настройки», затем «Дата/время» и ввести нужные значения.

Как сохранять записи видеорегистратора Carcam HD Car DVR?

Для сохранения записей видеорегистратора Carcam HD Car DVR необходимо установить внешнюю память, такую как SD-карта, и настроить устройство на автоматическое сохранение записей на эту память.

Как осуществляется запись видео на видеорегистраторе Carcam HD Car DVR?

Запись видео на видеорегистраторе Carcam HD Car DVR осуществляется автоматически при включении зажигания автомобиля. Видеорегистратор сохраняет записи на внешнюю память и продолжает запись до тех пор, пока память не заполнится или запись не будет остановлена вручную.
