Car waterproof night vision camera инструкция на русском

В моей «средней» комплектации автомобиль идёт без камеры заднего вида, хотя ГУ (головное устройство, магнитола) поддерживает её подключение. Единственный местный ОД установкой камер не занимается, в сторонних конторах — довольно дорого, поэтому — заказл на ebay камеру с подсветкой номера — устанавливается в штатное место плафона подсветки заднего номера.

Сам я довольно далёк от дел электрических, и, хотя сам всё делал, но выражаю огромное спасибо за моральную, информационную и консультационную поддержку m0rph, без его советов вряд ли что у меня получилось бы

Итак, —
Car Reverse Rear View Backup camera for Mazda CX-7 with Waterproof, Night Vision, High Definition, 170 degree Wide Angle Lens + Guide Line

Основные характеристики:
— High Clear, Night Vision (No IR), Waterproof, Guide Line, ABS material
— 170 degree view angle, very small, and easy for installing
— Low illumination and fill light automatic, waterproof
— Special Designed For Specified car model, easy to install and run.
— Designed according to the license light hole install.
— All you need is a screen and video input port.
— Sensor: 1/4”Color CMOS PC1030
— TV system: NTSC/PAL
— Resolution: 420 TV Lines
— Power Supply: 12V±10% DC 80mA/100mA
— IP Rating:: IP67
— Minimum illumination: 0.2Lux
— Operating temperature: -30 to +80 (RH95% Max.)
— Signal to noise ratio is greater than 46 DB

Комплектация:
1 x сама камера
1 x 600 cм видео-кабель с разъёмом
1 x 120 cм кабель питания с разъёмами

Покупал у этого продавца: www.ebay.com/usr/digishop-ebuy

Стоимость:
900 рублей (804 руб. камера + доставка 96 руб.) + 8 часов на самостоятельную установку.

Нюансы и тонкости установки:
1. Разъём для подключения видео к ГУ сделал отрезав в старом компе от БП коннектор питания старого дисковода (флоппи-диска). Два крайних провода (красный и жёлтый) этого коннектора припаял к «плюсу» «мамы» штекера RCA, два центральных провода (черные) коннектора припаял к «минусу» «мамы» штекера RCA. Всё это дело загнал в термоусадочные трубки. Таким образом, не нужно заморачиваться какой стороной вставлять разъём в ГУ, т.к. все провода задействованы и лишние не нужно отрезать (до этого ноу-хау сам допёр в процессе пайки).
Получилось так:

Изначально сам разъём от дисковода выглядит так:

Выступ между первым и вторым коннекторами нужно сточить напильником вровень с основной площадкой разъёма.

2. Защелки у камеры очень тугие, и, установив идущую в комплекте с камерой уплотнительную прокладку, защелки не доходят до фиксации. Для защелкивания оных я просунул отвертку под дугу защелки и подтянул до щелчка (фиксации).

3. В камеру встроены два светодиода, которые имеют своё отдельное питание, подключаемое в штатный штекер питания плафона подсветки номера. Концы проводков питания светодиодов я подрезал и заново зачистил подлиньше, после чего согнул зачищенную часть провода, сделав его тем самым чуть потолще (но лучше — предварительно паяльником залудить с оловом), вставил в штатное гнездо штекера питания плафона и подсунул иголкой для уплотнения туда же кусок изоляции от провода. Свет от светодиодов неяркий, синий — скорее всего их температура свечения 5000К.

4. Гофр между дверью багажника и крышей. Можно просовывать провода с помощью предварительно просунутой проволоки или протяжки. Я сделал проще — гофр легко снимается со своих мест и легко сжимается: тянул провод с двери в крышу — отжал защелки гофра изнутри двери, снял гофр с двери и сжал его ближе к крыше. Протянул провода, натянул гофр, снял гофр с крыши и притянул к крыше. Т.е. сняв гофр можно постепенно натягивая его легко протолкнуть провода. Гофр так же легко потом защелкивается обратно.

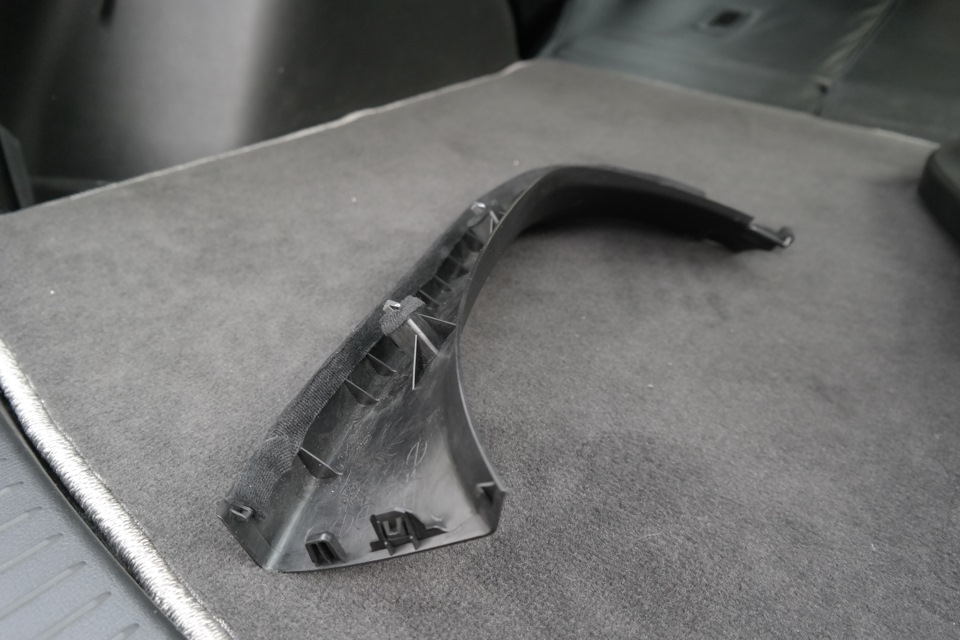

5. Боковые накладки окошек (светлого цвета, бежевые) демонтировать необязательно — провода и так легко проходят под ними (лучше — с помощью протяжки).

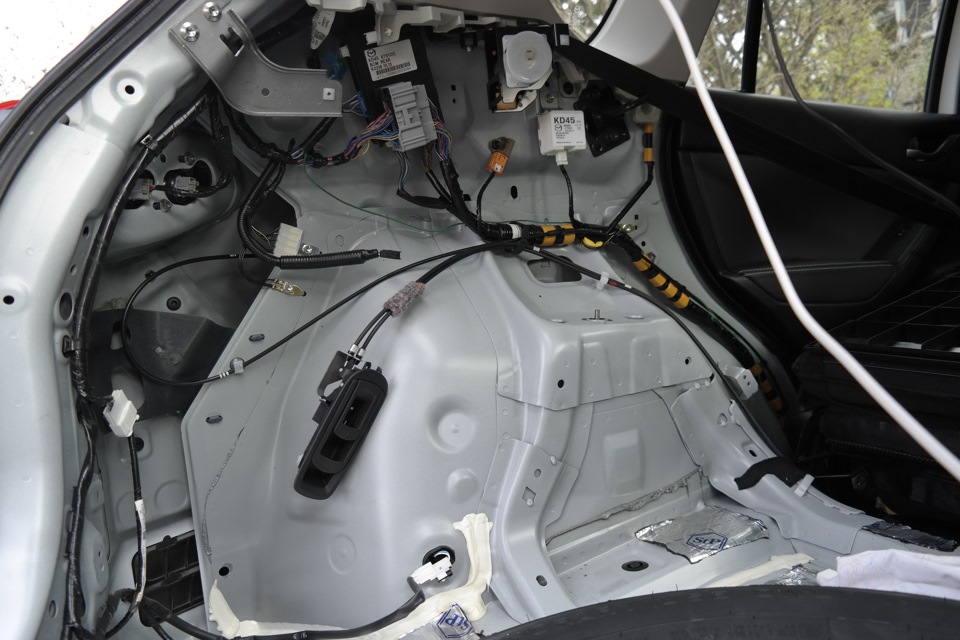

Порядок демонтажа и разборки панелей, нюансы — взяты мной из тех. мануала, схемы пронумерованы и размещены в нужной последовательности разборки в самораспаковывающемся архиве тут.

6. Для питания нужно докупить провод для 12 вольт, примерно 5 метров. Я запитал камеру в блоке предохранителей под левой ногой водителя. «Минус» прижал болтом блока предохранителей, «плюс» зажал левой ножкой самого верхнего предохранителя.

7. Понадобится гибкий, но жёсткий провод или протяжка для протягивания проводов в гофре двери, под боковой бежевой накладкой задних маленьких окошек, под рулевым пространством в нишу ГУ, если не снимать накладку средней стойки — то, можно протянуть и под ней по порогу.

8. Понадобится головка на 8 для откручивания болтов креплений петель сетки багажника и болта крепления ГУ — болт ГУ находится внизу по центру и сильно утоплен в нишу — нужна будет еще и штанга-удлинитель не менее 15 см (лучше — больше, что бы не цеплять предварительно накрытую полотенцем стеклянную панель климата).

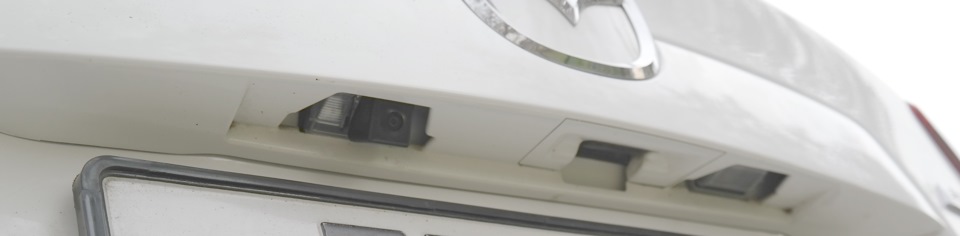

9. Открутив 4 винта крепления задней накладки с логотипом Мазда (если не ошибаюсь — нужен ключ на 8), что бы не сломать этот самый логотип — лучше сначала не выдергивать накладку, а отжать (точнее — зажать ножки) изнутри двери 3-х защелок.

10. Я устанавливал камеру «под ключ» около 9 часов. Можно и быстрее, но я попутно сразу делал всё «под ключ» — обклеил дверь багажника антивибрацией «вибропласт-голд», обклеил вибропластом обе задние арки и крылья, обрабатал края пластиковых накладок и их стыки маделином, обработал маделином края ручки закрывания двери багажника, обмотал маделином видео-кабель (в нише за ГУ) что бы не стучал, устранил мелкие косяки установщиков сигнализации (закрепил их провода, закрепил микрофон сигнализации и т.д. и т.п.), закрепил видео провод под панелями (от левой ноги водителя до ГУ) что бы не стучал и т.д. и т.п.

Полный архив с моими фото установки камеры можно взять здесь (самораспаковывающийся архив).

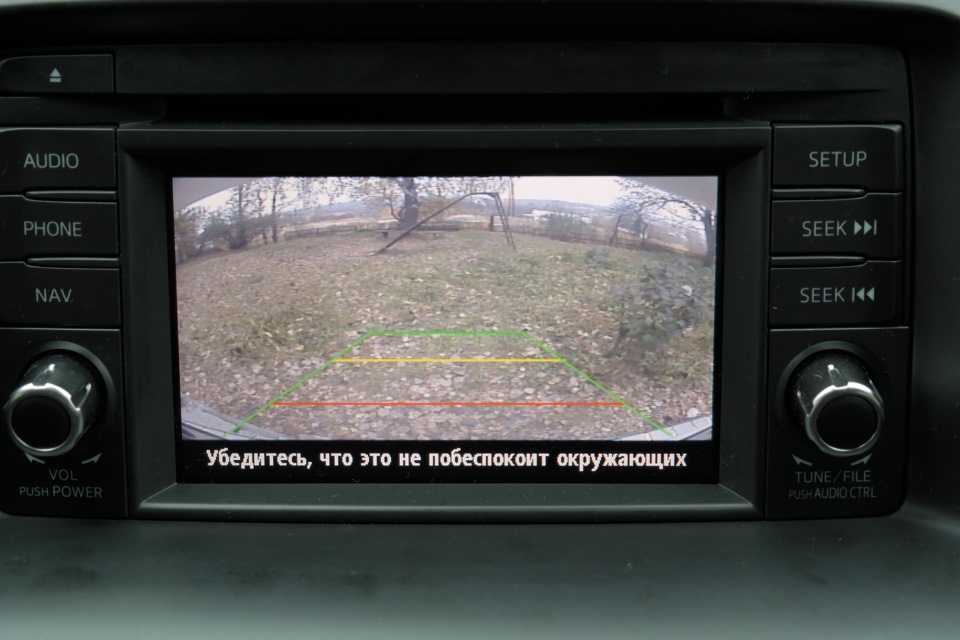

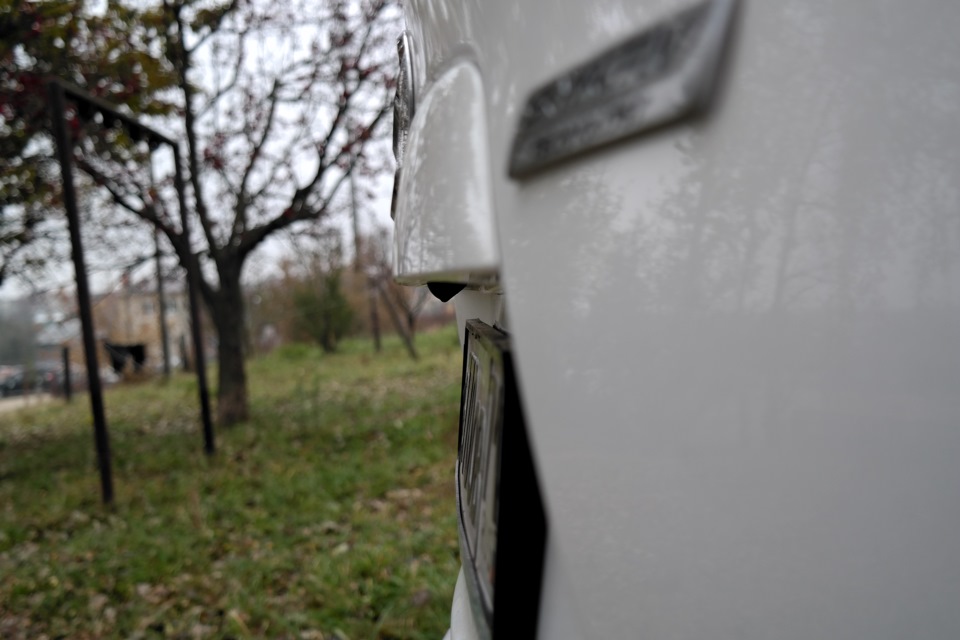

Выборочно немного фото:

перейти к содержанию

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

• Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
• Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
• Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
• Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
• Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
• Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

• сам комплект камеры с проводами;
• отвертка;
• набор ключей;
• плоскогубцы;
• нож;
• пластиковые стяжки;
• изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

• желтый – сигнальный;
• красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

• Красный провод подключается к фонарям, черный – на массу машины.
• Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
• При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
• Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

• при переключении на заднюю передачу;
• в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

• обесточивается бортовая сеть машины;
• переднюю камеру устанавливают на держателе зеркала заднего вида;
• монтируют заднюю;
• для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
• если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
• проверяем соединения согласно схеме установки, включаем аккумулятор;
• настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

• Питание камеры подводится от фонаря заднего хода.
• Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
• Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Инструкция по эксплуатации Aodi S820 Mini Car Keys Night Vision Camera на русском. Делал через переводчик + ручное редактирование. Получилось так себе, но основные пункты отметил.

На картинке ниже указанны основные кнопки на которые будут идти ссылки в тексте. Убрал лишние обозначение куда вставлять карту, подключать usb, как открыть ключ и т.д. Вроде и так понятно.

1. Кнопка вкл-выкл
Зажмите кнопку power, чтобы выключить устройство камеру systeminitials красный и синие огни мигают по завершении инициализации, красный свет остается, и камера переходит в режим по умолчанию (камера/видеозапись режим).
В любом режиме, когда устройство включено, нажмите кнопку power (#9 кнопка) чтобы сохранить файл, затем красный индикатор мигает два раза значит файл успешно сохранен.

2. Режим камеры
Вставите карту когда устройство отключено. Включите устройство. После инициализации системы, устройство находится в режиме по умолчанию (камера/запись видео режим). Нажмите кнопку камера/видеозапись кнопка (#10 кнопка), чтобы сделать снимок.
Одно нажатие на кнопку делает снимок с красной вспышкой и камера возвращается в режим по умолчанию (камера/видео запись)

3. Запись видео режим
Включите устройство.
Нажмите и удерживайте кнопку камера/видеозапись (#10 кнопка), чтобы начать видео запись, красный индикатор мигнет дважды и погаснет, когда запись нужно закончить, нажмите power (#9 кнопка), чтобы сохранить файл. Убедитесь что вы сохраните файл в записи каждые 15 минут, данный аппарат перезаписывает последнее видео.

4. Обнаружение движения
Включите устройство.
Длительное нажатие кнопка обнаружение (#11 кнопка) ставит устройство в режим обнаружения движения. Красный и синий свет мигнет 6 раз, потом погаснет.
Когда камера обнаруживает движущийся объект синий свет мигает и начинается запись, когда запись завершится, нажмите кнопку камера/видеозапись (#9 кнопка), чтобы сохранить файл, пока горит красный свет.
После сохранения файла, устройство возвращается в режим видео/аудио записи.
Убедитесь что вы сохраните файл в записи каждые 15 минут.

5. Ночной режим
В любом режиме, нажмите кнопку обнаружения (#11 кнопка), устройство перейдет в режиме ночного видения.
Чтобы выключить режим ночного видения, просто ещё раз нажмите кнопку обнаружения.

6. Mobile disk
Используйте USB-шнур для подключения устройства к компьютеру USB-разъем
Компьютер показывает диск, вы можете также зайти в “мой компьютер”, чтобы найти диск.
Когда ваш компьютер успешно подключен к устройство, оно начинает работать в качестве мобильного накопителя и уже можно прочитать, передать, копировать или удалить файлы с диска.
Путь сохранения файла устройства: Drive\_ DCIM\100DSCIM.
Чтобы выгрузить диск с компьютера: находим диск на вашем компьютере, нажав на знак на диск RHF экрана — вынуть USB шнур и отключите его, когда ваш компьютер говорит, что это безопасно извлечь диск.

7. Вэб камера
STK02N 2.4.exe to install the camera drive program
Как использовать веб-камера: дважды щелкните “Мой компьютер”, нажмите кнопку “включить веб-камеру (примечание: только тогда, когда аппарат включен до его подключения к компьютеру, может быть функция веб-камера активирована)”.

8. Зарядка
Просто подключите устройство с помощью USB шнура к компьютеру или зарядному устройству. Когда он в режим зарядки, красный свет будет мигать, пока батарея полностью заряжена, а затем красный свет гаснет.
Совет: это устройство построено с высокой емкости полимера литий-ионная батареи. Технически его можно заряжать в любое время. Тем не менее, рекомендуется использовать аккумулятор полностью перед зарядкой в течение первых 5 раза, для достижения максимальной мощности хранения. Рекомендуется также продолжить зарядку в течение 30 до 60 минут, когда красный свет показывает что зарядка окончена.

9. Корректировка времени
Камера имеет встроенные часы, поэтому она показывает время при съемке/записи, вам может потребоваться настроить параметр времени.
Формат времени машинного часы: Год/месяц/Дата/час/минута/секунда. Как настроить время: ссылка машину к компьютеру

— найти машину диска на компьютер и переместите курсор на диск подписать
— нажимаем правую клавишу мыши
— переместите курсор на “создать” на правую клавишу меню
— затем выберите “документ/файл”
— название документа/файла как time (с нижнем регистром)
— сделать расширение документа как “.txt” (или вы можете создать файл следующим вышеуказанным способом на свой компьютер, а затем скопировать/переместить его в машину диск.)
— установить формат времени как: 2000.01.01 00:00:00 дата и время, разделенные пробелом.
— сохранить и закрыть документ на устройстве

Когда время корректируется, пос/время записи находится на том же темпе с вашим временем.
(Примечание: когда время корректируется на time.txt будет действовать до тех пор, пока машина является оптимизация вкл.)

Дополнительно.

Когда места на карте памяти будет не достаточно для продолжения работы синие и красные огни будут мигать одновременно около 3 секунд, затем сохранят текущее изображение/видео автоматически и выключатся. Если вы хотите продолжать использовать камеру, пожалуйста, сделайте резервное копирование видео-файлов в компьютер, затем удалите эти файлы из устройства хранения, с тем, чтобы освободить место для дальнейшего хранения.

Когда заряд батареи будет очень низкий, красный индикатор быстро мигнет 3 раза, сохранит текущее изображение/видео автоматически и выключится. Если вы хотите продолжать использовать устройство, необходимо зарядить аккумулятор.

Если камера не отвечает из-за неправильной эксплуатации или других несчастных случаев, пожалуйста, нажмите кнопку Reset, чтобы отключить устройство и на repower.

Если устройство не может быть включено, пожалуйста, проверьте заряд батареи; или нажмите reset, чтобы выключить питание, а затем включить

Если устройство не может сделать записи, пожалуйста, проверьте, на наличие большого количества поврежденных документов в хранилище, пожалуйста, отформатируйте диск, а затем попробуйте снова.

Не удается связаться с компьютером: проверьте и подтверждения вашей операционной системы, программа привода, USB разъем, функциональность шнура.
