Цена:11.02$
Как я же писал в обзоре Teyes SPRO, у меня нет штатных кнопок на руле. А пользоваться кнопками на самой магнитоле слишком неудобно — к магнитоле приходится тянуться, кнопки сенсорные, на ощупь их определить нельзя.
Поэтому я сразу планировал купить универсальные беспроводные кнопки и подключить их к магнитоле, тем более магнитолы Teyes поддерживают обучение кнопок.

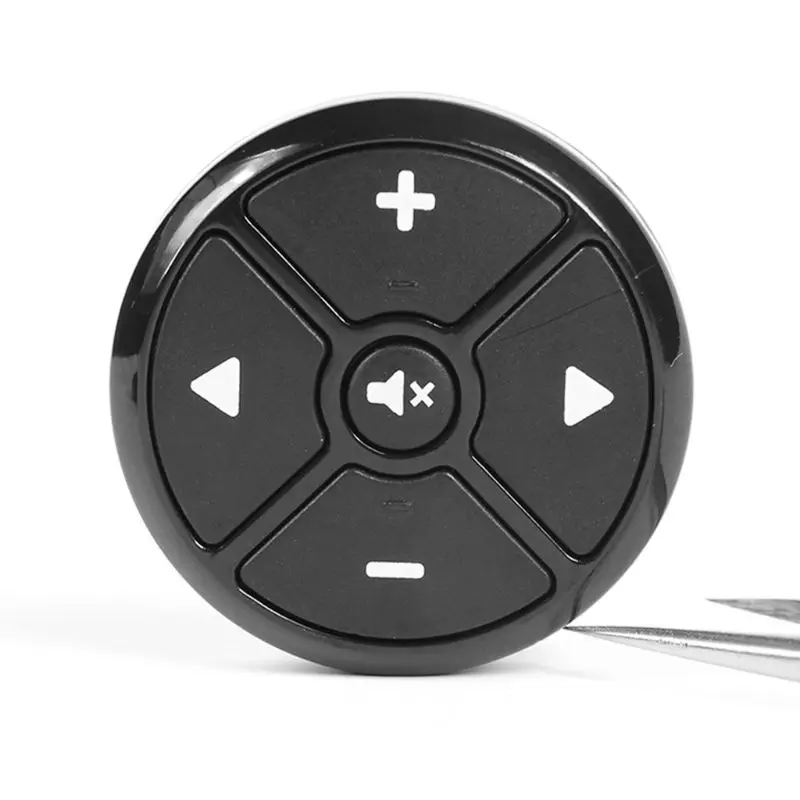

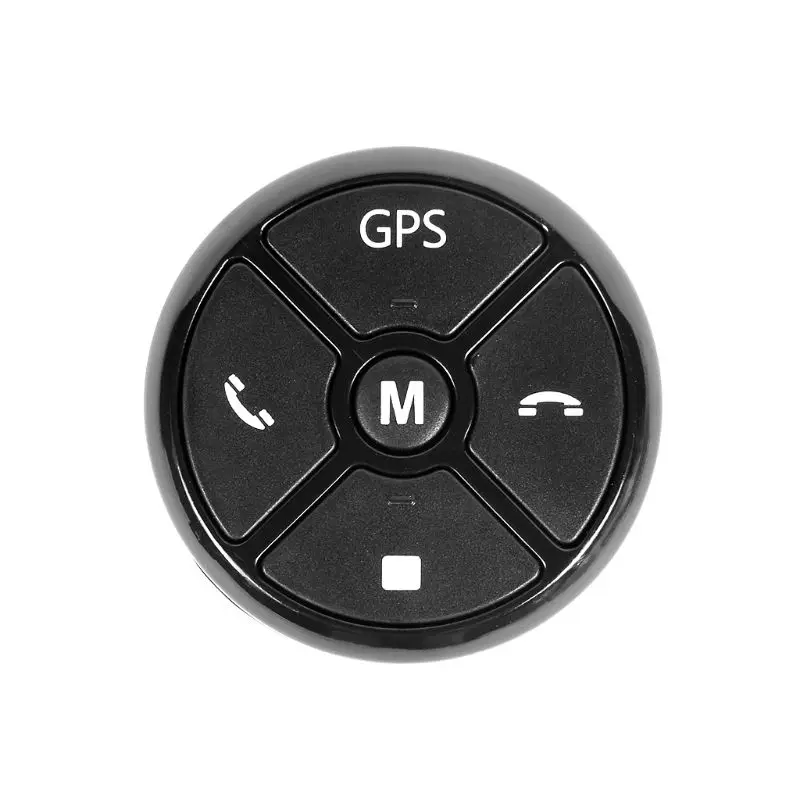

Из всех вариантов кнопок, которые продаются на Али, я остановился на круглых кнопках, которые вроде бы предназначены именно для установки на руль. Кнопки были куплены на распродаже в честь десятилетия Алиэкспресс. При покупке я использовал промокод (уже точно не помню, какой именно), с полной цены получилось скинуть 2.26$. Посылка была в пути 30 дней по Украине доставил Мист-экспресс.
Характеристики:
| Тип: | Беспроводные кнопки для управления магнитолой |
| Материал: | АБС-пластик, полиэтилен |
| Мощность: | 1 Вт |
| Напряжение: | 3-5 В |
| SNR: | 96 дБ |
| Расстояние передачи: | около 5 м. |
| Аккумулятор: | CR2025 |
| Подсветка: | Красная |
| Размеры: | 3,5×0.8 см. |

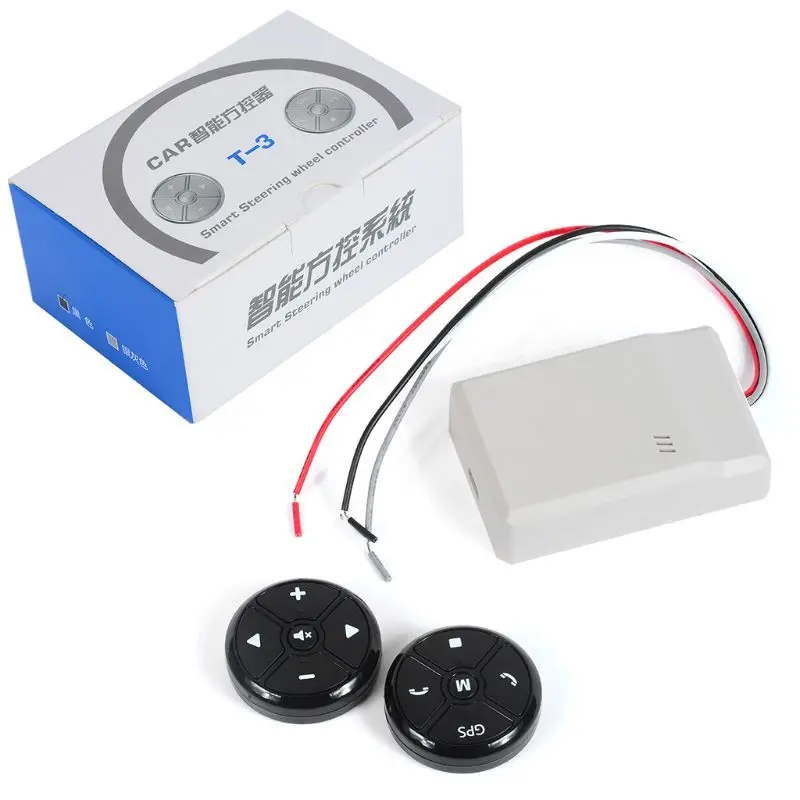

| Комплект: | 2 x беспроводные кнопки, приемник, 2 x двухсторонний скотч, 2 x резиновые вставки |
Фото:
Установка:
Сначала у меня были мысли установить кнопки на руль, тем более, судя по фото в отзывах, кнопки на руле смотрятся достаточно гармонично. Но это при условии, что кнопки не просто приклеены на руль сверху, а врезаны в пластик руля. Вот это меня больше всего волновало, т.к. сверлить пластик на руле мне совершенно не хотелось. Рассмотрев несколько вариантов установки, я пришел к выводу, что эти же кнопки можно установить в заглушку на место штатной магнитолы Renault. При этом расстояние будет в пределах вытянутой руки и на заглушке еще останется место под два порта USB.
Производитель предлагает отдельно заказать корончатое сверло, но я в местном строительном магазине купил почти такое не на много дороже. Для установки кнопок требуется сверло диаметром 38 мм. Заглушка, к сожалению имеет декоративные углубления, поэтому после того, как я просверлил отверстия, остались уголки, на фото они хорошо видны. Перед тем, как просверлить отверстия, я наклеил на заглушку малярный скотч и на нем отметил центр.
Не знаю, почему, но одна из кнопок садится в отверстие плотнее, чем другая, причем отверстия совершенно одинаковые. Пока намотал на вторую кнопку немного малярного скотча, чтобы она плотно сидела в отверстии, потом просто прихвачу в четырех местах суперклеем.
Коробка с передатчиком открывается легко, даже слишком, что совсем не радует, не хотелось бы, чтобы если она развалится из-за вибрации, искать половинки коробки в торпедо. Поэтому при установке коробка была обмотана скотчем на основе ткани.
А вот дальше при подключении кнопок к магнитоле началось веселье. Работает только одна кнопка (GPS) и все, остальные не реагировали. В общем мастер, который устанавливал снова все разобрал и проверил все провода, подключенные к магнитоле, проверил кнопки и батарейки. Все в порядке… В итоге оказалось, что в коробке передатчика штекер не до конца был вставлен в разъем. Когда его вставили полностью, стали определяться все кнопки и появилась возможность выбрать и запомнить необходимые действия кнопок на магнитоле.
Настройка кнопок:
Заходим в Настройки/Общие/ Обучение кнопок руля. После того, как кнопки увидела магнитола никаких проблем назначить на кнопки необходимые вам действия не составляет проблемы.
Для этого зажимаем кнопку, которую хотим настроить, затем выбираем действие, которое хотим назначить.
В общем я сделал так же, как на картинке ниже, за исключением двух кнопок. Кнопка «M» (mode) открывает рабочий стол, кнопка «квадрат» (other) выключает экран, причем не только выключает экран, но и отключает звук, это удобно, когда сидишь в машине и не хочешь, чтобы на тебя обращали внимание, все-таки включенный экран магнитолы на торпедо виден издалека.
Итоги:
Установка немного потрепала мне нервы, т.к. я уже просверлил дырки в заглушке, я уже был готов искать новую заглушку, но в итоге все закончилось хорошо. С другой стороны, заглушку найти легче и стоит она гораздо дешевле руля. Если бы я без проверки просверлил отверстия в руле, а потом кнопки не заработали бы, вот тогда пришлось бы покупать новый руль. Кнопки работают хорошо, находятся на расстоянии вытянутой руки, в интерьер вписались хорошо, если не приглядываться, то кажется, что они штатные. Красная подсветка мне не особо нравится, но и не раздражает. На фото видно что справа от кнопок осталось свободное место. Нам будет установлен двойной разъем USB, а третий разъем USB с подключенным модулем TPMS будет спрятан внутри. Кабель USB уже едет, но что-то никак не доедет, уже три недели посылка с ним катается по Китаю. Как приедет, сразу установлю.
В общем могу сказать, что, как я планировал, так и получилось. Если на руле нет кнопок и не хочется менять руль или колхозить на него кнопки, мой вариант вполне оптимальный.
751 просмотров всего, 3 просмотров сегодня
Автор публикации
1 576
Комментарии: 1120Публикации: 519Регистрация: 04-09-2016
Кнопки на руль 2din магнитолы Как подключить?Подробнее
Правдивый обзор кнопки для руля на Андроид Магнитолу. Обзор с полным подключением и настройкой.Подробнее
КАК ПОДКЛЮЧИТЬ МУЛЬТИРУЛЬ К МАГНИТОЛЕ / KEY -1Подробнее
КАК УСТАНОВИТЬ КНОПКИ НА РУЛЬ (МУЛЬТИРУЛЬ) С АЛИЭКСПРЕСС.Подробнее
Как привязать (пульт) или кнопки на руле к магнитоле андроидПодробнее
Обучение кнопок на руле магнитола FarCarПодробнее
Кнопки на руле, джойстики магнитолы, штатные и не штатные как работают как адаптировать.Подробнее
Как подключить кнопки на руле к китайской магнитоле? Пример — адаптер Connects2 + Андроид магнитолаПодробнее
Кнопки на руль с AliExpress. 🕹Мультируль на любой тазик!Подробнее
Установка кнопок с алиэкспресс на руль.Подробнее
Teyes | Подключение / обучение кнопок руля | Connecting / training steering wheel buttonsПодробнее
Что делать, если нет кнопок на руле? #shortsПодробнее
Беспроводной джойстик управления магнитолойПодробнее
steering wheel buttons, Управление магнитолой с руля, AliExpressПодробнее
Не работают кнопки на руле? Как подключить их с помощью адаптера Connects2. Пошаговая инструкция.Подробнее
События
Штатная магнитола, которая устанавливается автопроизводителем на заводе, не всегда отвечает запросам владельца автомобиля.
Как правило, это весьма аскетичное и малофункциональное устройство, да и качеством воспроизведения звука заводские аудиосистемы не радуют.
Именно поэтому многие автовладельцы рано или поздно задумываются о замене штатной магнитолы на более универсальное, функциональное и современное устройство.
Однако в процессе установки могут возникнуть некоторые несостыковки.
Одна из наиболее распространенных проблем — некорректное взаимодействие нештатной магнитолы с кнопками управления на руле.
В результате неправильной установки магнитола может, например, переключать треки при попытке водителя увеличить громкость или вовсе не реагировать на команды, подаваемые с мультируля.
Подготовка к подключению кнопок руля к неродной магнитоле
Чтобы корректно соединить нештатное головное устройство с кнопками на руле потребуется специальный переходник, который так и называется — адаптер для подключения кнопок на руле.
В продаже можно встретить как отдельные модели адаптеров, которые подходят только на определенные марки автомобилей, так и универсальные переходники.
Среди универсальных устройств большой популярностью пользуется программируемый адаптер от торговой марки ACV (Accessories for Vehicles Hi-Tech).
Универсальный адаптер управления неродной магнитолой штатными кнопками на руле серии SWI-X1 от ACV подходит к автомобилям практически всех популярных марок (Hyundai, Киа, Toyota, Honda, Nissan, Chevrolet, Форд, Mazda, Mitsubishi, Suzuki и др.), которые имеют на мультируле кнопки резистивного типа.
Внешне адаптер выглядит, как небольшой модуль с выведенными наружу разноцветными проводами для подсоединения к проводам колодки магнитолы.
ACV SWI-X1 программируется для автомагнитол и головных устройств всех популярных брендов (Пионер, Alpine, Sony, Panasonic, JVC, Kenwood, Пролоджи и др.), которые имеют в комплекте пульт дистанционного управления.
Программирование осуществляется непосредственно с пульта д/у головного устройства.
SWI-X1 позволяет сохранить все функциональные возможности кнопок мультируля, а также расширяет возможности — программирование двух функций на одну клавишу (кратковременное/продолжительное нажатие).
Итак, после покупки универсального адаптера для кнопок на руле, мы можем приступать к установке.
Инструкция — подключаем мультимедийные кнопки на руле к магнитоле Pioneer
Рассмотрим процесс подключение Пионера к кнопкам на руле автомобиля Nissan Tiida.
Для работы нам потребуется:
- Руль с кнопками управления. Обычно на Ниссанах он имеется в штатном порядке;
Новенькая магнитола от Pioneer; - Адаптер ISO, переходник, должен быть в комплекте с автомагнитолой;
- Второй адаптер ISO. Вам нужно приобрести его отдельно;
- Адаптер SWI для кнопок на рулевом колесе о котором мы писали выше.
1.Первым делом соединяем черный, зеленый, синий и красный провод адаптера SWI-X1 с проводами на штатной колодке автомобиля в соответствии со схемой;
Подключение:
- синий провод ЛИНИЯ 1 — STRG SWA
- зеленый провод ЛИНИЯ 2 — STRG SWB
- черный провод МАССА — STRG GND
- черный провод МАССА — на минус питания (корпус авто).
ВИДЕО ИНСТРУКЦИЯ
2.Далее приступаем к программированию каждой кнопки на мультируле.
ВНИМАНИЕ! Перед началом следует убедиться, что белый провод адаптера отключен от массы.
Начинаем программировать, выполняя следующие действия в указанной последовательности:
- Подаем питание на адаптер +12 В, один из светодиодов на корпусе должен кратковременно моргнуть;
- Соединяем белый провод с массой (устройство войдет в режим обучения);
- Нажимаем и удерживаем на мультируле клавишу прибавления громкости и ждем пока не загорится светодиод;
- Направляем на адаптер пульт ДУ и нажимаем на нем кнопку прибавления громкости (светодиод на корпусе адаптера должен погаснуть);
- Чтобы назначить на эту же кнопку вторую команду, следует нажать ее и удерживать, пока не загорятся оба светодиода;
- Направляем на адаптер пульт ДУ и нажимаем на нем соответствующую кнопку (оба светодиода на корпусе адаптера должны погаснуть);
- Аналогичным образом программируем все остальные кнопки;
- Отсоединяем белый провод адаптера от массы и изолируем.
ВИДЕО ОБЗОР
Настройка закончена.

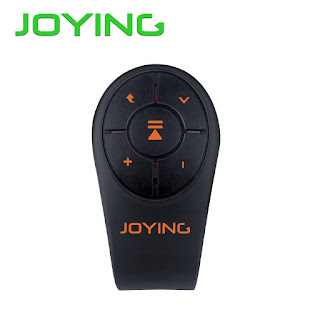

Introduction
1. “+”: Volume up
2. “-”: Volume down
3. “<”: Back to home interface;
4. “>”: MoveNext
5. “||◁”: Play or Pause
6. orange light: Flashing one time means power on;
Continuous flashing indicates waiting for pairing and connection.
Connection
Step 1. Download and install Multikey App.
1) Install “JY-3-C9-Launcher-V1.0”
2) Install “CarBlueContrlolv1”
Step 2. Open Multikey, click the “Check” button.
Step 3. Press any key on the MultiKey, car radio will automatically pair.
Notice: Firstly turn on music player, then you can use Multikey to choose Pause, Play, Next song.
Features
1. Effective communication range is up to 5 meters.
2. It will enter standby mode when there is no activity for 1 minute;
and quickly power back up once press any key.
3. The system power is designed with a CR2032 button cell battery.
Power-saving and extremely low power consumption. ( figure 1)
4. The structure of chain type which is easy to install and convenient for driving or riding. ( figure 2)
Figure 1
Figure 2
Specification
Battery Type: CR2032
System Compatibility: Joying Android 6.0
FAQ:
Q1: Why do you need to press Multikey for twice, then it will run on car radio?
A: First action is to awaken “Multikey” and back to connect automatically. The second time will start operation.
Q2: Can a car radio connect to several “Multikey” devices?
A: No.
Q3: Whether we need to pair Bluetooth again after replacing battery?
A: Yes, it will miss pairing information when power is off, so we need to pair it again.
Here will be a video on to operate the bluetooth steering wheel controller on the car , you can check for more details :
If you are also interested in the bluetooth steering wheel controller for your head unit , please place order .
Or you still have any other questions , please contact to europe@carjoying.com. we will help .
Описание
Особенности:
Многофункциональный контроллер: gps, повесить/ответить, настройка громкости, управление музыкой и так далее
Просто установите его в рулевое колесо, легко управлять
Поможет вам высвободить руки, удобно и безопасно
Маленький размер, портативный
Инструкции по уходу за изделием
Блок управления должен быть подключен к источнику питания, линии управления навигации или DVD.
Контроллер может быть установлен в руле, или может быть расценен как пульт дистанционного управления.
Уведомления:
Оригинальные автомобили, только CD-навигация, не поддерживают установку
CD-плеер с линией управления рулем поддерживает установку; некоторые из DVD навигации не поддерживают установку. Пожалуйста, обратите внимание, что в наличии.
Пожалуйста, проверьте функцию управления рулем перед покупкой
Этот продукт подходит для DVD навигации с функцией управления рулем и линией управления.
Технические характеристики:
Материал: АБС, ПЭ
Цвет: черный
Мощность: 1 Вт
Напряжение: 12 V
Отношение сигнал/шум: 96dB
Расстояние передачи: около 10 м
Батарея: батарейка CR2025 (входит в комплект)
Размер: Диаметр: 35 мм (1,38 дюйма), высота: 8 мм (0,31 дюйма)
Количество: 1 комплект
Примечание:
Переход: 1 см = 10 мм = 0,39 дюйма
Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
Посылка включает в себя:
1 пара x контроллер
1 x Управление коробка
1 х Руководство пользователя на английском языке
Если у вас по каким-либо причинам нет медиа кнопок на руле, то есть несколько способов как можно установить такие кнопки. Медиа кнопки на руле подключаются к магнитоле и умеют управлять громкостью, перемоткой треков, плей\пауза и тд. Функционал команд кнопок зависит как от магнитолы, так и ос самих кнопок. Такие кнопки довольно удобные, они позволяют не отвлекаться во время вождения и к ним быстро привыкаешь.
CarWebGuru поддерживает управление рулевыми кнопками. А для их активации необходимо зайти в CWG настройки\Мультимедиа\Медиакнопки — и активировать их обработку. При возникновении проблем, вы можете проверить совместимость кнопок, подключены ли они к андроид системе и какие команды отправляют: CWG Tools/Проверка совместимости. Имейте ввиду что при использовании стороннего плеера CWG не обрабатывает кнопки — а их должен обрабатывать ваш сторонний плеер.
Не буду давать конкретные ссылки, так как продавцы быстро меняются. Но найти такие кнопки можно по словам «универсальные кнопки на руль» или просто «кнопки руля». Вариантов очень много.
Вариант 1. Такие круглые кнопки на мой взгляд самые удобные и компактные. Их можно прикрепить с помощью двухстороннего скотча и управлять магнитолой. Блок передатчик подключается к магнитоле, а в сами кнопки работают от батареек, есть подсветка при нажатии.
Вариант 2. Еще вариант, более похожий на джойстик. Крепится на руль, работает аналогично от батареек.
Вариант 3. Неплохой вариант, и удобно и полезно. Вставляется на место подстаканника, верхняя крышка открывается и в него можно положить мелочи — флэшки, ключи или что-то другое. Батарейки в крышке, подсветка кнопок при нажатии. Центральная крутилка для громкости.
Вариант 4. Мне не понравился этот вариант, смотрятся грубовато и некрасиво на руле. Два таких блока крепятся на руль слева и справа. Батарейка в каждом блоке.
Вариант 5. Вариант кнопок в виде «рычага» он приклеивается с помощью двухстороннего скотча под руль где другие рычаги-переключатели (поворотники, свет…). На мой взгляд не очень надежное крепление. Можно задеть рукой и отвалится в самый не подходящий момент. Но на практике я не пользовался, утверждать не могу.
Вариант 6. Но самым лучшим и идеальным вариантом считаю что стоит поискать родные кнопки, и попробовать встроить их. Возможно даже придется немного резать руль ножиком, но результат того стоит. Кнопки будут родными, как задумал производитель. Я на прошлом авто добавлял такие кнопки. В моей комплектации не было кнопок на руле, но сам руль внутри имел все необходимое, нужно было обрезать резину, добраться до креплений и прикрутить туда такие кнопки, подключив в разъем коннектор.
Практически все кнопки состоят из 2-х основных частей: блок передатчик (подключается к магнитоле, проводам Key1, Key2) и сами кнопки, которые работают на батарейках. Подсветка включается при нажатии на кнопку, светится несколько секунд. Команды кнопок и настройку (обучение) нужно выполнять с помощью софта производителя магнитолы, обычно она идет в комплекте. Обучение элементарное, что-то типа: выбираем кнопку, кликаем, затем выбираем ей команду из списка.
Подключение кнопок элементарное, достаточно школьного курса физики. У передатчика как правило 4 провода: два на питание + и -, и еще два для магнитолы Key1, Key2. В качестве плюса лучше подавать АСС (это плюс, но не постоянный а если ключ зажигания вставлен и повернут).
Еще совет. Не подключайте скрутками или пайкой напрямую к каким либо проводам в магнитоле или авто. Купите 1-2 небольших разъема, и подключите этот блок приемник через разъем. Это поможет в будущем легко отключить или поменять такой блок. Я обычно беру провод от магнитолы (главный где много проводов и питание), вывожу необходимые провода с разъемом от этого провода. И уже к разъему подключаю блок передатчик кнопок. Таком образом не нарушается штатная проводка авто, идет врезка только в переходной провод магнитолы.
А вы какие кнопки подключали? Пишите, присылайте фото, обсудим, заценим 🧐 🤓 😎
