Решил оборудовать свою машину камерой заднего вида.
О мониторе и о том, куда я его установил своими шаловливыми ручками я и рассажу в данном обзоре.
Сначала под катом я коротенько пробегусь по характеристикам, потом выскажу свои размышления о выборе места для установки монитора, потом в подробностях и картинках покажу процесс

рукоблудств

рукоприкладства.
Потом буквально в нескольких словах я рассажу о самой камере и о непосредственной установке её в автомобиле.
В конце всё будет хорошо, монитор заработает, картинка будет сочной и чёткой, и я смело смогу рекомендовать товар к покупке.

Монитор имеет следующие характеристики:

Диагональ 4.3 дюйма (11 см)
Разрешение 1440 x 272 китайских пикселей. Так китайцы считают по отдельности RGB субпиксели. На самом деле 480 x 272 пикселя.
Контрастность 350:1
Размеры видимой области 96 x 54 мм
Питание: DC 12V
Максимальная потребляемая мощность в режиме отображения: 2W
Рабочая температура: 0-80 °C
Габариты:115 x 88 x 25 мм.

Это, в целом, соответствует действительности. Единственное, чего я ещё, в силу климата, не проверял, это работоспособность при нулевых температурах.

Монитор имеет снимаемый ободок-козырёк, для устранения засветок. Мне оказался ненужным, поэтому был выброшен.
Нога на шаровом креплении, довольно тугом. С прилагаемым двусторонним вспененым скотчем на подпятнике, для крепления к торпеде или какой-либо плоской поверхности.

Что радует:
— у монитора два входа, первый имеет приоритет над вторым. Это значит, что при появлении сигнала на первом входе, изображение принудительно переключается на него, даже если до этого монитор показывал что-то со второго входа. Т.е. можно подключить какой-нибудь ДВД или автомобильный ТВ-тюнер, но при включении заднего входа монитор принудительно станет показывать вид с камеры.
— у монитора есть режим спячки. Это значит, что при отсутствии сигнала на обоих входах он тут же переходит в дежурный режим. Матрица не работает, потребляемый ток уменьшается до десятка-полутора mA.
— монитор PAL/NTSC.
— монитор сохраняет все свои настройки в EEPROM своего контроллера и не теряет их при отсутствии питания. Очень приятно. Это значит, что при каждом включении зажигания не придётся выставлять яркость, контрастность и прочее.
— кнопки управления у монитора сзади. Они нужны, скорее всего, только один раз и незачем им загромождать вид.

Монитор приходит со шнуром питания длиной полметра. Матрица прикрыта защитной плёнкой.

Из минусов, пожалуй, и сказать-то нечего.
— Нет встроенного спикера; хотя зачем он, если в любой машине есть аудиоцентр/магнитола с aux-входом. Звук же будет явно качественнее, чем пищалка внутри монитора.
— Не фулл-HD, но его и не обещали.

А далее у меня встал вопрос, куда его (монитор) ставить в моей машине.
Оказалось, что внутри KIA RIO не так уж много свободного места.
Выдирать штатную магнитолу (с поддержкой mp3 и чтения с флешек) и заменять её сомнительной китайской головой я явно не собираюсь.
Колхоз на торпеде мне не нужен. Мало того, что это закрывает обзор, так ещё и портит внешний вид. Либо пеноскотч порвётся в самый неподходящий момент и оставит, вдобавок, налипшие следы, либо, как это делают в аратюнингах, прикручивают подпятник на два самореза. Нет уж, на торпеде он мне не нужен.

Решение с мониторами внутри зеркал заднего обзора сейчас популярно. Но я его, по итогам здравого рассуждения, тоже отмёл.

Нахлобучки-зеркала на штатное зеркало имеют те же недостатки, что и электронное зеркало, плюс вероятность ненадёжности крепления.

Решение пришло неожиданно.
Я захотел встроить монитор камеры в штатный солнечный козырёк.
Не скажу, что я автор такой идеи. Возможно, (и даже вероятно) что это придумали до меня. Но я такого ни у кого не видел. Козырьки для каждой марки машины индивидуальны (плюс, надо учитывать цвет обивки). И, даже не смотря на значительную унификацию внутри одного автоконцерна, модельный спектр получался бы довольно широким. Вряд ли нашёлся бы китаец-производитель, который клепал бы такие козырьки для сотни-другой авто популярных марок и моделей.

Значит — сделаем сами!

Осталось установить наш козырёк на место штатного и подключить камеру.

Вот так выглядит новый козырёк на своём месте в салоне:

Отмечу, что цвет козырька полностью и абсолютно совпадает с цветом обивки. Разница на фото объясняется вспышкой фотика.

А вот так козырёк выглядит в работе:

Я результатом доволен.
Всё очень удобно. Качество изображения устраивает, сочное, яркое.
Свои основные функции новый солнечный козырёк выполняет ничуть не хуже старого.
Монитор к покупке рекомендую.

Оценивая всё ещё раз, уже в условиях непосредственной эксплуатации, я скажу, что это, видимо, действительно, самое удачное место для монитора заднего вида. Когда он не нужен, он занимает 0% места и водительского обзора. Активизируется лёгким движением руки ©. Никому не заметен. Никак не портит интерьер салона. И нисколько не лишает козырёк своих штатных функций.

Подводя итог, скажу, что я говорил в сервис-центре оф.дилера с мужиками в ремзоне, никто тоже о таком даже не слышал, хотя уж они-то сколько всякого доп.оборудования поставили. Спрашивали, где такое купил. Удивлялись и цокали, когда говорил, что сделал сам. Утверждали, что выглядит достойно и цивилизованно.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида – прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками – придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный – минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый – комплексный видео выход. Бывает ещё управление – белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный “тюльпан” – должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода

Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

1. Красный провод “+” на фонарь заднего хода.
2. Желтый провод “+” на тюльпан видео сигнала.
3. Остальные провода “-” на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку – работает передняя камера.

Установка парковочной задней камеры

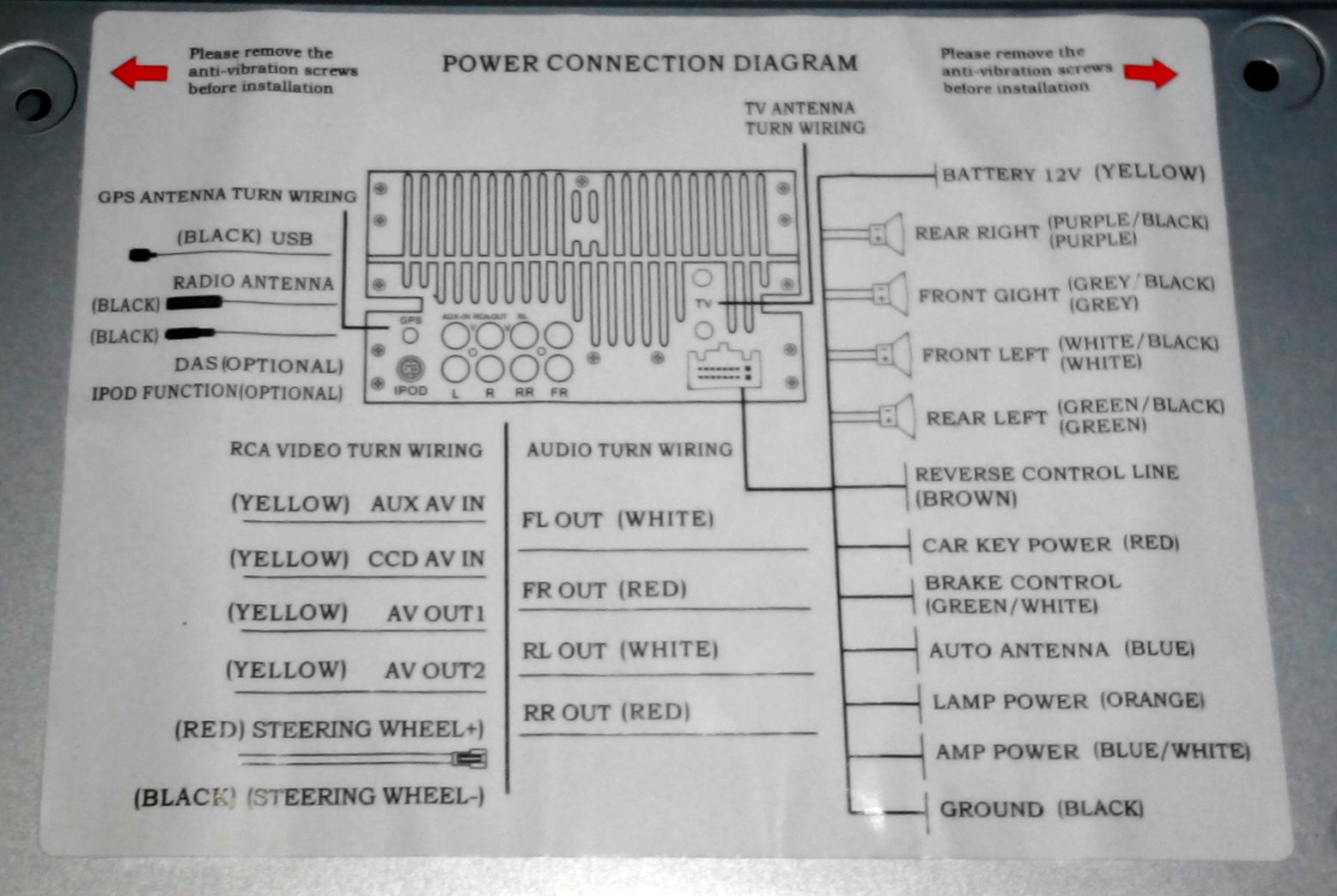

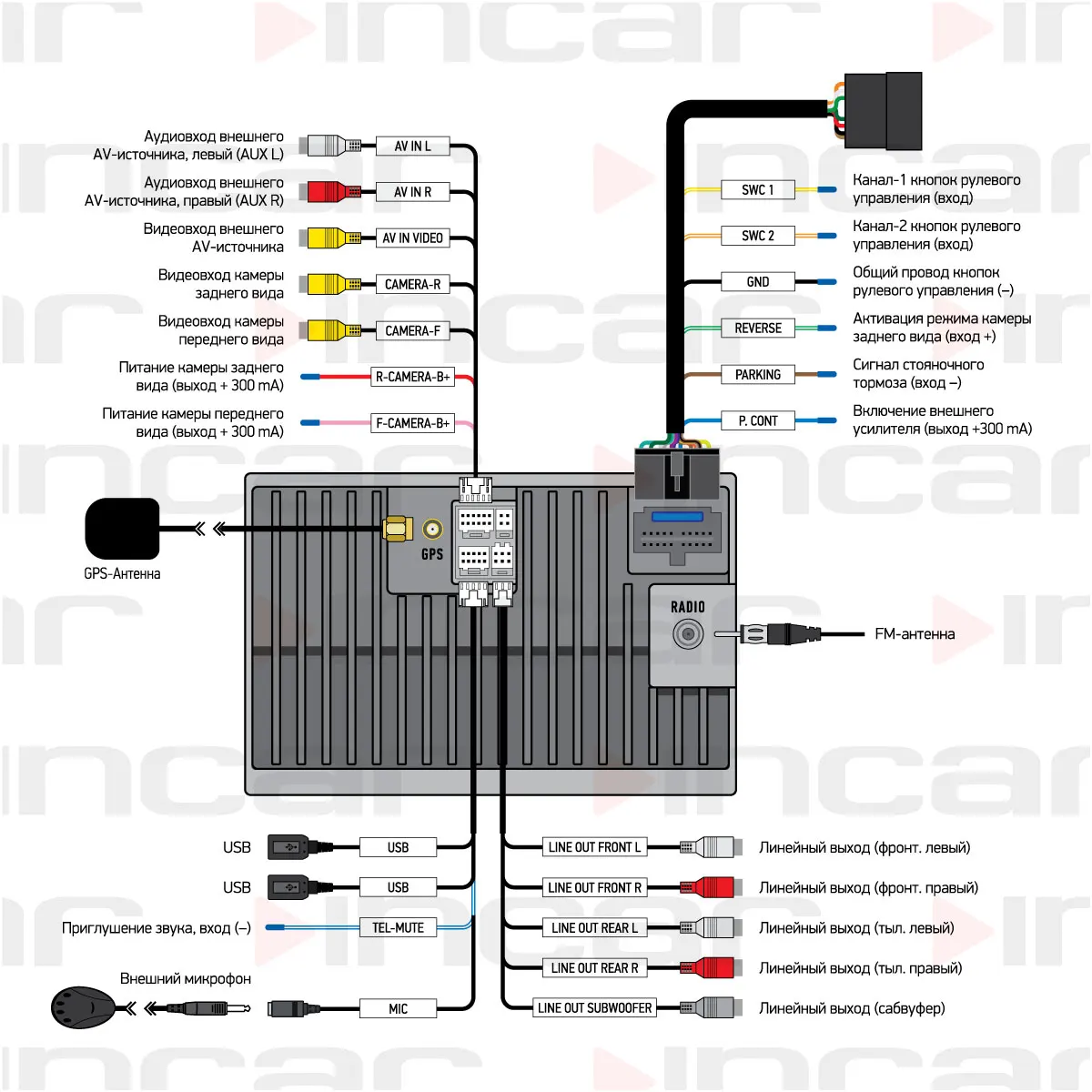

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Способы монтажа камеры заднего вида:

• в гнездо подсветки номера или в ручку багажника или место для камеры – ущерба машине не наносится;
• камера в рамке номера – дырку для шнура не видна, так как она за рамкой;
• врезная камера – по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
• на штыре – минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
• накладные – имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
• на кронштейне – удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида – инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

• Жёлтый на штатном – к центральной жиле, разрезанного новой камеры.
• Оплётку от штатного к оплётке от разрезанного новой камеры
• Чёрный на штатном – к минусовому проводу на новой камере (обычно чёрный)
• Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть – всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры – придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры – чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную – она лучше “видит” при плохом освещении.

Видео инструкция

Источник

Установка видеорегистратора с камерой заднего вида

Учитывая культуру вождения и состояние отечественных дорог, говорить о пользе видеорегистратора не приходится. И если ещё недавно обычная видеокамера на присоске была предметом гордости автовладельца, то функционал современного регистратора сопоставим с возможностями компьютера. Ниже мы разберёмся с критериями выбора и рассмотрим, как происходит установка видеорегистратора с камерой заднего вида в зависимости от его конструкции и ваших пожеланий.

Сразу о главном: определитесь с типом устройства. Их всего два:

— классический – это отдельный двухканальный дисплей, который устанавливается на торпеде или лобовом стекле;

— зеркало со встроенной передней камерой и разъёмом для подключения камеры заднего вида – совмещает функции зеркала и дисплея, крепится на штатное зеркало в салоне или заменяет его.

Очевидное преимущество второго варианта – возможность стационарной установки. При этом лобовое стекло и торпеда не загромождаются дополнительными гаджетами, а сам видеорегистратор, внешне неотличимый от обычного зеркала, не вызывает интереса у недобропорядочных граждан.

Оба типа двухканальных видеорегистраторов последнего поколения с выносной камерой заднего вида комплектуются приблизительно одинаково, а их установка отличается только способом крепления дисплея. Об этом подробнее.

Установка зеркала видеорегистратора с камерой заднего вида и подключение

Комплектация зеркала-видеорегистратора включает: само зеркало-монитор со встроенной передней камерой, зарядное устройство от прикуривателя, камеру заднего вида, 5-метровый соединительный кабель, набор крепёжных элементов (рис. 1).

Рис. 1 – Комплектация зеркала-видеорегистратора

Если вы правильно выбрали зеркало, то быстро и без проблем зафиксируете его на штатном с помощью двух эластичных ремней. В противном случае придётся демонтировать старое зеркало и приобрести отдельное крепление для нового.

Как подключить питание

Как и обычный электроприбор, видеорегистратор можно подключить к бортовой сети в любом месте, соблюдая полярность и потребляемое устройством напряжение, которое обычно составляет 5 В.

В зависимости от марки и модели авто, часть его электроприборов находится под постоянным напряжением, а часть отключается вместе с зажиганием. Этот момент и обуславливает выбор провода, к которому вы подключаетесь.

Поставляемое в комплекте зарядное устройство обеспечивает питание от 12-вольтной сети автомобиля. При этом во многих моделях видеорегистраторов штекер прикуривателя оснащён преобразователем напряжения из 12 вольт бортовой сети в 5 вольт, потребляемых самой камерой. Поэтому если вы не сильны в электрике и не хотите покупать отдельный преобразователь, не стоит отрезать штекер зарядки – лучше приобрести дополнительное гнездо прикуривателя, которое и будет соединяться с нужным контактом. К тому же такая установка позволит сохранить видеорегистратор с камерой заднего вида в целостности на срок гарантийного обслуживания.

Перед началом работы по подключению гаджета снимите минусовую клему с АКБ.

К прикуривателю

Длина шнура зарядки позволяет проложить его под обшивкой крыши и накладками передней правой боковой стойки, а затем вывести непосредственно к прикуривателю или в бардачок с розеткой. Если вы регулярно используете прикуриватель для зарядки других устройств, рассмотрите такой вид разветвителя как тройник с выключателями – очень полезный при дальних поездках девайс.

При таком подключении активация записи происходит автоматически при запуске двигателя. После отключения зажигания прибор выключается. Но если видеорегистратор имеет встроенный аккумулятор и датчики движения, он может активировать запись и при выключенном двигателе.

К плафону освещения салона

Это самый короткий путь и простой способ. Понадобится только снять крышку плафона и найти плюсовой провод. При этом важно не перепутать его с тем, который идёт от реле, реагирующем на двери, иначе запись будет включаться при каждом их открывании.

Так как в абсолютном большинстве случаев лампа салона находится под постоянным напряжением, видеорегистратор тоже будет постоянно активен.

К блоку с предохранителями

Обычно он расположен внизу передней или боковой части панели. На крышке блока есть схема расположения предохранителей электроприборов (рис 2). Выбрав подходящий, нужно вытащить его предохранитель, закрепить красный провод от гнезда прикуривателя на плюсовой клеме и вставить обратно (рис 3). Минусовой контакт – масса – идёт на крепёжный болт. (рис 4)

Рис. 2 – Схема расположения предохранителей электроприборов

Рис. 3 – Клемма

Рис. 4 – Минусовой контакт

При таком варианте подключения видеорегистратор будет включаться при подаче напряжения на выбранный вами электроприбор. Если же последний находится под постоянным напряжением, отключать регистратор нужно будет вручную.

К аккумулятору

Удачный способ питания видеорегистратора – отдельно выделенная линия. Подключение аналогично предыдущему: провод выводится под капот к блоку с предохранителями – плюс к плюсу, а минус можно закрепить прямо на корпусе автомобиля.

Если же в дополнение к разъёму прикуривателя приобрести ещё и контроллер питания, можно будет самостоятельно управлять подачей напряжения на камеру.

Как подключить камеру заднего вида к видеорегистратору

Этот вопрос состоит из двух частей: непосредственного монтажа камеры заднего вида и её соединения с видеорегистратором.

Парковочные камеры бывают врезными и накладными. Для установки врезных потребуется сверлить бампер. Накладные фиксируются на стекле липучкой, на бампере или накладке – липучкой и саморезами.

Накладную камеру заднего вида можно установить на стекле внутри салона или снаружи – над госномером (рис.5). Понятно, что первый вариант не рассматривается, если заднее стекло не имеет электроподогрева и дворника. Но ещё один важный недостаток такой установки – вы не увидите дорогу прямо под колесами. А такая функция очень полезна при езде по бездорожью задним ходом.

Рис. 5 – Варианты установки камеры заднего вида

Как видно из рисунка, прокладка кабеля подключения к видеорегистратору при монтаже внутри салона особых сложностей не вызывает. Иначе обстоит дело с наружным креплением.

В этом случае понадобится:

— снять накладку с подсветкой номера и отметить место крепления камеры;

— зафиксировать её липучкой, после чего проделать отверстия для саморезов – сверлом или шилом;

— вкрутить саморезы, затем вырезать ножом по нижнему краю накладки небольшое углубление для провода и вывести его в багажник.

Питание подключается к лампе заднего хода (красный провод – к плюсу фонаря), видеосигнал – к соответствующему разъёму (рис 6). Таким образом, при включении задней передачи происходит автоматическая активация записи и вывод на экран картинки с задней камеры.

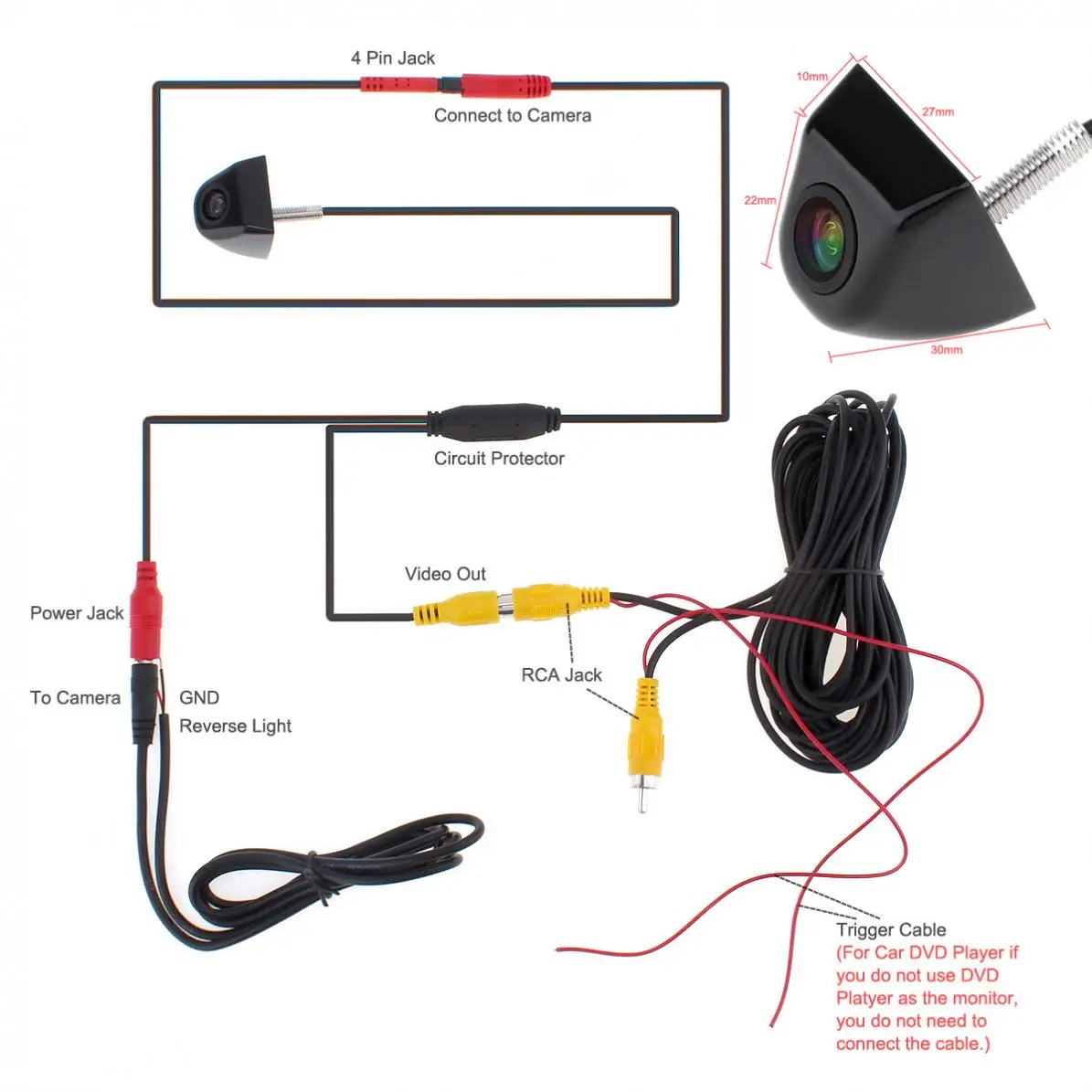

Рис. 6 – Схема подключения камеры заднего вида

По салону провод протягивается от зеркала к багажнику под накладками обшивки салона или пропускается через штатную гофру с проводкой.

Вывод

По большому счёту, самостоятельная установка видеорегистратора с камерой заднего вида, приобретенной в одном комплекте, не должна вызывать больших затруднений. Но если парковочную камеру вы приобретали отдельно от двухканального видеорегистратора и хотите подключить именно её, лучше обратиться к специалистам.
