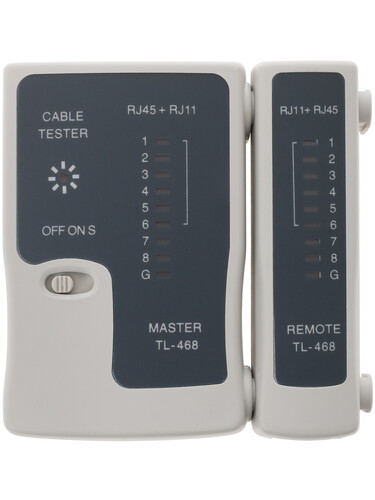

Кабельный тестер TALON TOOL TL-468
разъем RJ-11, RJ-45, кабели STP, UTP, до 305 м, питание-батарейка
подробнее
283
Код товара: 1142139
Тестер кабельной сети, как пользоваться? Краткое руководство
Данная статья является краткой инструкцией по использованию тестера кабельной сети. Это компактное устройство идеально подойдет всем тем, кто занимается прокладкой локальных сетей, например: админам, монтажникам видео наблюдения и т.д.
Возможна и такая ситуация, когда сеть нужно подготовить в новом офисе, где еще нет компьютеров, в этом случае кабельный тестер будет просто необходим. В любом случае это устройство сэкономит вам уйму времени.
Эксплуатация
- Чтобы проверить тестируемый кабель Вам нужно будет соединить им два блока тестера: «MASTER» блок (тот, что больше) и «REMOTE» блок (что поменьше).
- Включается тестер переключателем на корпусе «MASTER» блока.
- Индикаторы на обоих блоках будут загораться по очереди. Каждый индикатор отвечает за определенную жилу. Если хоть одна жила повреждена, то индикатор отвечающий за эту жилу не будет загораться.
- Если вес жилы в кабеле целы, то все индикаторы на обих блоках будут загораться.
Подобные устройства могут иметь небольшие различия в типе поддерживаемых кабелей. Для примеры возьмем конкретный кабельный тестер Cable Tester V—T NS-468 (RJ45, RJ11, USB). Конкретно это устройство имеет разъемы для тестирования: RJ45, RJ11 и USB, а также продается вместе с чехлом. Возможность тестировать USB кабели также является весьма полезной, ведь устройств подключаемых через USB на сегодняшний день огромное количество, и если что-то вдруг не будет работать, разумней всего будет в первую очередь проверить кабель.
Технические возможности
- RJ45 – витая пара,
- RJ11 – телефонный.
- USB – любые USB устройства
- Определяет наличие постоянного напряжения в паре проводов и указывает их полярность (плюс, минус).
- Издает звуковой сигнал при обнаружении короткого замыкания или разрыва.
- Определяет правильность схемы разводки витой пары.
- Переключатель: «ON» – тестирование с нормальной скоростью, «S» – тестирование с меньшей скоростью, «OFF» — выключение питания.
- Питание: батарея 9 В., потребление — 25 мА.
P.S.
Надеюсь данное руководство было Вам полезно. Приобрести кабельный и USB тестер (и многое другое) Вы можете в интернет магазине kupisam.kz.
Тестер кабеля RJ-45 + RJ-11 468 REXANT предназначен для тестирования и обнаружения короткого замыкания в проводке и устранения неполадок в перекрестных сетях. Подходит для витой пары и телефонного кабеля.
Тестер состоит из двух функциональных блоков — передатчика и приемника, которые подключаются к концам кабельной линии через разъемы RJ-45 или RJ-12. Светодиодная индикация есть на основном блоке прибора и на удаленном модуле.
Корпус изготовлен из ударопрочной пластмассы и имеет красивый практичный дизайн.
Батарея: 9В Крона (6F 22) (не поставляется в комплекте)
Гарантия: 6 мес
Страна-производитель
КИТАЙ
Гарантия: 6 мес
Страна-производитель
КИТАЙ
Тестер кабеля RJ-45 + RJ-11 468 REXANT предназначен для тестирования и обнаружения короткого замыкания в проводке и устранения неполадок в перекрестных сетях. Подходит для витой пары и телефонного кабеля.
Тестер состоит из двух функциональных блоков — передатчика и приемника, которые подключаются к концам кабельной линии через разъемы RJ-45 или RJ-12. Светодиодная индикация есть на основном блоке прибора и на удаленном модуле.
Корпус изготовлен из ударопрочной пластмассы и имеет красивый практичный дизайн.
Батарея: 9В Крона (6F 22) (не поставляется в комплекте)
Артикул: 12-1006
Код: 6188
г. Петрозаводск
ул. Московская, д. 3а
Мало
ул. Суоярвская, д. 8
Мало
г. Архангельск
ул. Поморская, д. 44
Мало
пр. Новгородский, д. 32, корп. D
нет
г. Сортавала
ул. Карельская, д. 27
Мало
Доставка, вес товара: 0.172 кг.
объем: 0.00084 м3
Тестер кабеля RJ-45 + RJ-11 468 REXANT предназначен для тестирования и обнаружения короткого замыкания в проводке и устранения неполадок в перекрестных сетях. Подходит для витой пары и телефонного кабеля.
Тестер состоит из двух функциональных блоков — передатчика и приемника, которые подключаются к концам кабельной линии через разъемы RJ-45 или RJ-12. Светодиодная индикация есть на основном блоке прибора и на удаленном модуле.
Корпус изготовлен из ударопрочной пластмассы и имеет красивый практичный дизайн.
Батарея: 9В Крона (6F 22) (не поставляется в комплекте)
Гарантия: 6 мес
Страна-производитель
КИТАЙ
Гарантия: 6 мес
Страна-производитель
КИТАЙ
Тестер кабеля RJ-45 + RJ-11 468 REXANT предназначен для тестирования и обнаружения короткого замыкания в проводке и устранения неполадок в перекрестных сетях. Подходит для витой пары и телефонного кабеля.
Тестер состоит из двух функциональных блоков — передатчика и приемника, которые подключаются к концам кабельной линии через разъемы RJ-45 или RJ-12. Светодиодная индикация есть на основном блоке прибора и на удаленном модуле.
Корпус изготовлен из ударопрочной пластмассы и имеет красивый практичный дизайн.
Батарея: 9В Крона (6F 22) (не поставляется в комплекте)
Тестер для локальной сети NS-468N ( RJ45 / RG12 )
Тестирование кабеля витая пара с разъемом RJ45.
- Включить питание, переместив ползунок включения питания на значение ON (включено). Должен светиться индикатор питания.
- При проверке неэкранированного кабеля на основном и съемном блоке будут один за другим подсвечиваться символы от 1 до 8, и этот процесс будет повторяться.
- При проверке экранированного кабеля на основном и съемном блоке будут один за другим подсвечиваться символы от 1 до G, и этот процесс будет повторяться.
- Для изменения скорости тестирования необходимо переместить ползунок на значение S — медленно.
- Если в кабеле имеются обрывы, изменение порядка соединения проводов или их замыкание, результат проверки представлен в «Возможные неисправности кабеля. Пункт 3».
Тестирование кабеля витая пара с разъемом RJ11/RJ12.
- Включить питание, переместив ползунок включения питания на значение ON (включено). Должен светиться индикатор питания.
- При проверке кабеля с разъемом RJ11 на основном и съемном блоке будут один за другим подсвечиваться символы от 2 до 5, и этот процесс будет повторяться.
- При проверке кабеля с разъемом RJ12 на основном блоке и съемном устройстве будут один за другим подсвечиваться символы от 1 до 6, и этот процесс будет повторяться.
- Если в кабеле имеются обрывы, изменение порядка соединения проводов или их замыкание, результат проверки представлен в «Возможные неисправности кабеля. Пункт 3».
Возможные неисправности кабеля.
- При обрыве одного из проводов, например № 3, символы 3 на основном и съемном блоке не будут подсвечены.
- Если несколько проводов имеют обрыв, несколько индикаторов не будут загораться последовательно.
- Если провод в разъеме обжат на разных позициях, например провод 2 обжат на позиции 2 с одной стороны, а с другой на позиции 4, тогда тестер покажет такой результат:
Основной блок: 1-2-3-4-5-6-7-8-G.
Съемный блок: 1-4-3-2-5-6-7-8-G.
- Если два провода замкнуты накоротко, индикация произойдет только на основном блоке прибора. Если закорочены 3 провода, индикации не будет.
После окончания проверки отключить питание тестера, нажав на кнопку включения/выключения.
