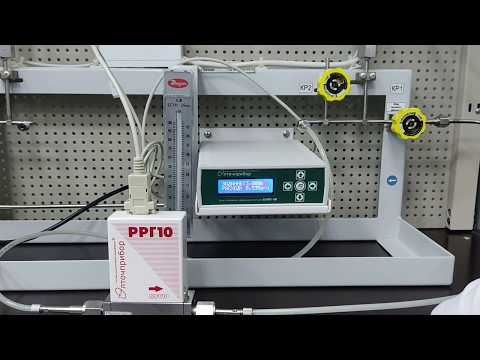

Управление работой регулятора РРГ-10 с помощью БУИП-1МПодробнее

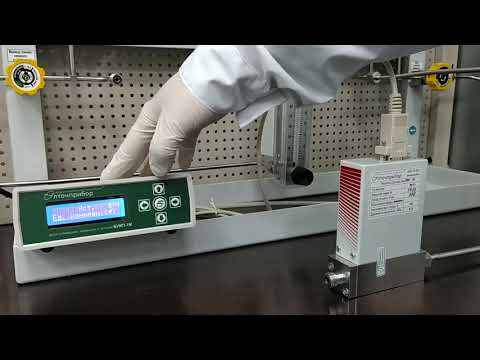

Как подготовить БУИП-1М к работе с РРГ-10Подробнее
Регулятор расхода газа РРГ 15 работа в двух режимах (Элточприбор)Подробнее

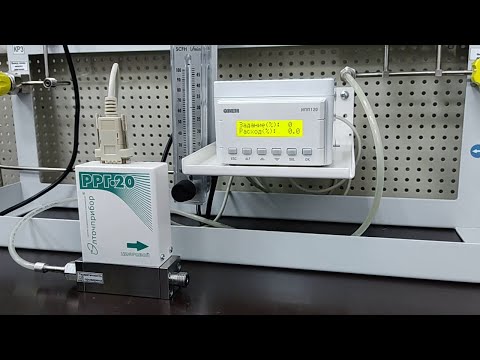

Управление работой регулятора РРГ-20 с помощью БУИП-ЦПодробнее
РРГ-12: электронный регулятор массового расхода газаПодробнее
ГРПШ-10, пуск, настройка, неисправности. Регулятор давления газа РДГК-10Подробнее
Управление работой регулятора РРГ-12 при помощи ПКПодробнее

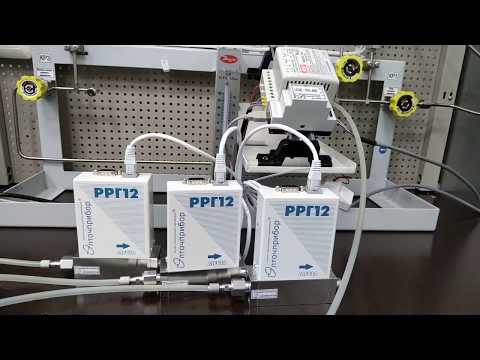

Система управления тремя регуляторами РРГ-12Подробнее

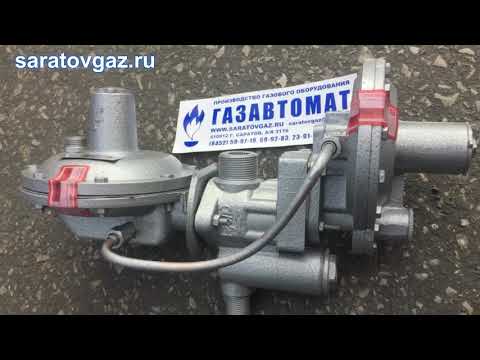

Регулятор давления газа РДГК-10 и РДГК-10МПодробнее
Регулятор газа ESKA для замены регулятора газа GAZGEP и РТГБ 10Подробнее
Настройка регулятора давления газа РДГ50, произведенного ООО «СПФК»Подробнее
Семинар для АО Мособлгаз (регуляторы РДГ, РДНК, Venio-А,-С.R5 — настройка, эксплуатация). 03.2021г.Подробнее
Настройка регулятора давления газа РДБК 100, произведенного ООО «СПФК»Подробнее
Как настроить тягу автоматической регулировки оборотов (теория).Подробнее
Газовый шкаф ГРПШ-10 с РДГК-10 схема, устройство, внешний видПодробнее
События
Назначение:
Формирование и передача аналогового ж сигнала управления регулятору расхода газа («Управление внутреннее»);
Передача сигнала управления регулятору расхода газа от внешнего источника («Управление внешнее»);
Индикация напряжения задания регулятору расхода газа и выходного сигнала от регулятора расхода газа;
Стабилизированное электропитание регуляторов расхода газа.
БУИП-1М – одноканальный блок управления, – представляет собой компактный прибор в пластиковом корпусе в настольном исполнении. Передняя панель блока БУИП-1М – мембранная панель управления с жидкокристалли- ческим алфавитно-цифровым индикатором. На задней панели блока находятся разъем электропитания с плавким предохранителем, разъем DB-9F для подключения регулятора расхода газа, кнопка вкл./выкл. блока.
|
ПАРАМЕТРЫ |
БУИП-1М |
|
Напряжение задания (внутреннее и внешнее управление), В |
0…5 |
|
Количество каналов — разъемы управления DB-9F |
1 |
|
Напряжение стабилизированного питания, В |
±15 ±2% |
|
Максимальный выходной ток по каналу управления, А |
0,5 |
|
Разрешение / разрядность индикатора |
16×2 |
|
Напряжение электропитания, В / Гц |
~220 / 50 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP40 |
|
Климатическое исполнение блока по ГОСТ 15150-69 |
УХЛ3 |
|
Габаритные размеры (ДхГхВ), мм |
180х155х58 |
|
Вес нетто, кг |
0,9 |
Блок управления, индикации и питания БУИП-1 и БУИП-1м. Предназначены для обеспечения работы регуляторов массового расхода газа в режиме аналогового управления.
Состав: 3d модель в step.
Софт: STEP / IGES 203
Файлы:
-
Каталог
-
Машиностроение и механика
-
Приборостроение
- Блок управления БУИП-1 и БУИП-1м
Блок управления БУИП-1.stp
Блок управления БУИП-1М.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Для монтажа и использования в системе РРГ предлагаем ознакомиться с дополнительным оборудованием выпускаемым предприятием «Элточприбор»:
Блок управления, индикации и питания (БУИП)
Основное предназначение — это обеспечения надежной и стабильной работы регуляторов массового расхода газа, для управления работой и отображения их состояния.
Существует два варианта исполнения блока управления, индикации и питания:
1. БУИП-1М — максимальный выходной ток (один канал) 0,5А; электропитание 220В.
2. БУИП-3 — максимальный выходной ток (три канала) по 0,5А; электропитание 220В.
Контроллер РРГ-К
Контроллер РРГ-К предназначен для оперативного управления одним регулятором расхода газа РРГ-12 с помощью сенсорного ЖК-дисплея и мониторинга состояния регулятора непосредственно на месте его расположения.
