Настройка блока БУД-301К (блок на 79 квартир со встроенным коммутатором) с клавиатуры

4230 — общий код по умолчанию
1234 — пароль по умолчанию

Вход в режим системных установок:
#999 (два сигнала) 2 (сигнал) 4х-значный_пароль (два сигнала)
Далее:
1 (сигнал) 1 (два сигнала) # (два сигнала) — включить общий код открывания замка
1 (сигнал) 0 (два сигнала) # (два сигнала) — отключить общий код открывания замка
2 (сигнал) 1 (два сигнала) # (два сигнала) — включить индивидуальные коды открывания замка
2 (сигнал) 0 (два сигнала) # (два сигнала) — отключить индивидуальные коды открывания замка
3 (сигнал) 1 (два сигнала) # (два сигнала) — включить сигнализацию использования индивидуального кода или ключа
3 (сигнал) 0 (два сигнала) # (два сигнала) — отключить сигнализацию использования индивидуального кода или ключа
4 (сигнал) число_секунд_от_1_до_20 (два сигнала) # (два сигнала) — изменить продолжительность открывания замка
6 (сигнал) две_цифры_смещения (два сигнала) # (два сигнала) — установка смещения номеров квартир
7 (сигнал) 1 (два сигнала) # (два сигнала) — выбор типа замка — электромагнитный замок
7 (сигнал) 0 (два сигнала) # (два сигнала) — выбор типа замка — электромеханический замок
8 (сигнал) 4х-значный_пароль (два сигнала) # (два сигнала) — изменение пароля для режима системных установок
9 (сигнал) 4х-значный_пароль (два сигнала) # (два сигнала) — изменение пароля для режима сервисных установок

Вход в режим сервисных установок:
#999 (два сигнала) 1 (сигнал) 4х-значный пароль (два сигнала)
Далее:
1 (сигнал) 4х-значный_код (два сигнала) * — изменить общий код открывания замка
2 (сигнал) номер_квартиры # (сигнал) 3-х_значный_код (два сигнала) * — изменить индивидуальный код открывания замка (если номер квартиры трехзначный, то # нажимать не нужно)
3 (сигнал) номер_квартиры # (если есть свободные ячейки памяти — 1 сигнал, если нет то 4 сигнала) приложить ключ (если ключ записан — 2 сигнала, если уже есть в памяти — 3 сигнала,
при записи шестого ключа — 4 сигнала) * — изменить индивидуальный код открывания замка (на одну квартиру можно записать до шести ключей, если номер квартиры трехзначный,
то # нажимать не нужно)
4 (сигнал) приложить ключ (если ключ стерт — 2 сигнала, если не найден в памяти, то 4 сигнала)
4 (сигнал) номер_квартиры # (если все ключи для этой квартиры стерты — 2 сигнала) * — стереть все ключи для квартиры (если номер квартиры трехзначный, то # нажимать не нужно)
7 (сигнал) номер_квартиры (абонент выбранной квартиры поднимает трубку) уровень_громкости_от_0_до_9 — изменение уровня громкости
8 (сигнал) номер_квартиры # (сигнал) 1 (два сигнала) * — включить вызов в квартиру (если номер квартиры трехзначный, то # нажимать не нужно)
8 (сигнал) номер_квартиры # (сигнал) 0 (два сигнала) * — выключить вызов в квартиру (если номер квартиры трехзначный, то # нажимать не нужно)

Изменение индивидуального кода без входа в режим сервисных установок:
— набрать номер квартиры
— абонент снимает трубку и нажимает кнопку открывания двери 6 раз без пауз
— звучит сигнал
— набираем 3 цифры нового кода
— звучит сигнал
— сообщить абоненту что код набран
— абонент нажимает кнопку открывания двери
— нажимаем *

В блоке БУД-301К имеется переключатель WORK/PRG. Режим WORK — нормальный режим работы. В режиме PRG вход в сервисные и системные установки осуществляется без пароля.
Перемычку допускатся переключать только при отключенном питании блока БУД-301К.

Настройка блока БУД-301М (блок без коммутатора) с клавиатуры

Вход в режим сервисных установок:
#999 (два сигнала) 4х-значный пароль (два сигнала)
Далее:
1 (сигнал) 4х-значный_код (два сигнала) * — изменить общий код открывания замка
2 (сигнал) номер_квартиры # (сигнал) 3-х_значный_код (два сигнала) * — изменить индивидуальный код открывания замка (если номер квартиры трехзначный, то # нажимать не нужно)
3 (сигнал) номер_квартиры # (если есть свободные ячейки памяти — 1 сигнал, если нет то 4 сигнала) приложить ключ (если ключ записан — 2 сигнала, если уже есть в памяти — 3 сигнала,
при записи шестого ключа — 4 сигнала) * — изменить индивидуальный код открывания замка (на одну квартиру можно записать до шести ключей, если номер квартиры трехзначный,
то # нажимать не нужно)
4 (сигнал) приложить ключ (если ключ стерт — 2 сигнала, если не найден в памяти, то 4 сигнала)
4 (сигнал) номер_квартиры # (если все ключи для этой квартиры стерты — 2 сигнала) * — стереть все ключи для квартиры (если номер квартиры трехзначный, то # нажимать не нужно)
7 (сигнал) 4х-значный_пароль (два сигнала) # (два сигнала) — изменение пароля для режима системных установок
8 (сигнал) номер_квартиры # (сигнал) 1 (два сигнала) * — включить вызов в квартиру (если номер квартиры трехзначный, то # нажимать не нужно)
8 (сигнал) номер_квартиры # (сигнал) 0 (два сигнала) * — выключить вызов в квартиру (если номер квартиры трехзначный, то # нажимать не нужно)

В блоке БУД-301М имеются переключатели.
1 — PASSWORD — выключает или включает пароль для входа в режим сервисных установок.
2 — GENERAL CODE — выключает или включает общий код открывания замка.
3- INDIVIDUAL CODE — выключает или включает все индивидуальные коды открывания замка.
4 — 1s LOCK 7s — время выключенного состояния замка (1 секунда или 7 секунд)
5 — ML LOCK EL — определяет логику работы замка: ML — электромагнитный замок EL — электромеханический замок
6 — APARTM. BEEP — выключат или включает подачу сигнала в УКП соответствующей квартиры при использовании индивидуального кода или ключа.
Переключатели допускатся переключать только при отключенном питании блока БУД-301М.

Источник

Из года в год мы исправно платили абонплату за домофон, и все было нормально. Но потом домофонщики вдруг решили, что они самые умные и притворились, будто бы оплаты за последние полгода не было.

Жильцы, у которых сохранились квитанции, побежали доказывать факт оплаты. А вот у меня даже и квитанций нет. Я-то через интернет платил. Я, конечно, пытался что-то там распечатать и кому-то там показать, но… они либо не слышат, либо не хотят слышать. В итоге мне все надоело, и я решил не платить, пока они там у себя сами не разберутся.

И вот однажды мне звонит знакомый и сообщает, что у меня домофон не работает (просто не звонит в квартиру). При попытке набора номера, все сбрасывается, звучит сигнал ошибки и на индикаторе появляется надпись «Err».

Я пришел к выводу, что причина тут может быть только одна – это домофонщики таким оригинальным образом отключают домофон за неуплату (они могут сделать это для одной квартиры).

Вообще, конечно, могут быть и другие причины, но я-то точно знаю, почему мой домофон не работает. Видимо, они считают, что я должен дважды оплачивать одну и ту же услугу.

Интересно, что я по-прежнему мог заходить в подъезд с помощью своего комплекта ключей. Нельзя только открыть дверь, нажав кнопку на трубке. Если приходят гости, надо спускаться вниз и открывать вручную.

Понятно, что в данной ситуации обращаться в компанию, обслуживающую домофон, не имеет смысла. Пришлось разбираться самому, как он включается.

Давайте сначала определимся, почему домофон может не работать:

Отключили вызов в вашу квартиру (при наборе номера квартиры звучит ошибка). Вам нельзя позвонить с улицы и вы, соответственно, не можете открыть входную дверь, нажав кнопку у себя в квартире. Наиболее распространенный вариант.
Удалили ваши ключи из памяти домофона. В этом случае вы не можете попасть в подъезд с помощью своих ключей-таблеток. Ключи остальных жильцов работают как всегда. Обычно так не делают, но случаи бывали.
Какие-либо технические неисправности блоков, обрывы проводов (умышленные или нет), акты вандализма и т.д. Эти случаи всегда очень индивидуальны и в этой статье рассматриваться не будут.

Посмотрим, что можно сделать на примере домофона Визит.

Если не проходит вызов в вашу квартиру

Скорее всего, это сделала так называемая «домофонная мафия», чтобы заставить вас платить за навязанную ранее услугу. Делают они это прямо не заходя в подъезд, изменяя настройки домофона с помощью мастер-ключа.

Но это, к счастью, легко поправимо.

Итак, чтобы подключить отключенный домофон Vizit, действуем следующим образом.

Ищем в подъезде блок управления домофоном. Обычно, это какой-нибудь серый металлический ящичек с замочком, как в магазинных камерах хранения или как у некоторых почтовых ящиков. Открываются такие замки на удивление легко, достаточно несколько секунд поковыряться внутри чем-нибудь подходящим. В моем случае ящик вообще был не заперт. Внутри ящика вы должны увидеть блок БУД-301 (или БУД-302). Выглядит это приблизительно вот так:
Откручиваем винты, удерживающие крышку, и внутри на плате переставляем перемычку из положения «WORK» в положение «PRG». Отключать питание домофона НЕ НАДО!
Теперь спускаемся к входной двери и набираем на клавиатуре:

#999 (домофон два раза пикнет и на экране загорится «1—2»)
1 (мы вошли в режим сервисных установок, будет один писк и индикация «P_SЕ»)
8 (вошли в режим включения/выключения вызова в квартиру, появится надпись «SE_8», прозвучит одиночный сигнал и сразу высветится « А_»)
НОМЕРКВАРТИРЫ (от одной до трех цифр)
# (пропускаем решетку, если был введен трехзначный номер квартиры)
1 (включили вызов в квартиру, при этом на индикаторе загорится «On» и домофон два раза пикнет)
* (звездочка для сохранения всех установок)

Убеждаемся, что домофон удалось разблокировать (вызов в квартиру работает), и возвращаем перемычку на плате БУД на место. А то домофонщики пропалят ваши манипуляции и придумают какую-нибудь другую каверзу.

Еще раз, без лишних комментариев. Для включения вызова набираем:

#999 1 8 00# 1 *

Вместо 00 нужно подставить номер своей квартиры. Потом вернуть перемычку в режим «WORK», закрыть крышку и тихо уйти.

Что делать, если не работает ключ

Это опять же проделки «домофонной мафии». Они просто стирают из домофона информацию о ваших ключах и все.

Проблему можно решить двумя способами:

попросить у соседей один из ключей и пойти сделать пару-тройку копий для себя и членов своей семьи. По городу полным-полно умельцев, оказывающих такую услугу. Преимущество данного метода в том, что вас уже больше никогда не отключат;
снова записать все ваши ключи в память домофона. Для этого опять потребуется доступ к блоку управления (БУД), чтобы переключить его в режим программирования (как это делается, читаем чуть выше).

Независимо от того, какой способ вы выбираете, действуем следующим образом.

Вскрываем БУД, ставим перемычку в положение PRG, идем вниз и переводим домофон в режим сервисных установок:

#999 (дважды прозвучит сигнал) 1 (одиночный писк) 3 (снова писк) НОМЕРКВАРТИРЫ#

После того, как введен номер квартиры и решетка (если номер 3-значный, то решетку нажимать не надо), должен прозвучать одиночный сигнал. Это означает, что все ОК, память свободна и готова к записи ключа. Если же вы услышите четыре сигнала подряд, и на индикаторе загорится слово «FULL» — значит, записать ключи не получится, придется сначала очистить память.

После одиночного звукового сигнала прикладываем ваш ключ к считывателю. Вы должны услышать двойной писк и на индикаторе увидеть надпись «YES». Значит, ваш ключ успешно записался в память. Прикладываем следующий ключ, потом – следующий и т.д.
Когда ключи закончатся, обязательно нажать звездочку * (это чтобы все настройки сохранились). И также обязательно вернуть перемычку обратно, чтобы скрыть следы вмешательства.

Точно также можно добавить еще один ключ. Допустим, вы хотите, чтобы ваш друг мог беспрепятственно заходить в подъезд, используя ключ от своего дофомона Визит. В таком случае можно просто войти в режим записи ключей, как описано выше, и добавить его ключ. Все ранее записанные ключи сохранятся (т.е. записывать каждый раз все ключи с самого начала не нужно).

Как видите, нет ничего проще, чем самому подключить домофон, который был отключен за неуплату. Достаточно скачать инструкцию (вот эту) и внимательно прочитать, что там написано. Можете, например, задать свой индивидуальный код, который будет открывать домофон без ключа. Или можете записать свой собственный мастер-ключ, чтобы каждый раз не лазить в ящик и не переставлять перемычки на плате 🙂

P.S. Мне одному кажется странным, что весь наш дом должен платить кому-то за какое-то мифическое обслуживание? Я, например, вообще ни разу не видел, чтобы кто-то проводил какие-то работы с нашим домофоном (ну там, смазывал чего-нибудь, регулировал, красил).

А самое странное, что какая-то шаражкина контора считает себя вправе препятствовать людям попадать к себе домой. Еще мне непонятно, на каком таком основании они вообще вмешиваются в работу домофона? Он принадлежит жильцам нашего подъезда, мы его покупали за свои деньги, так что не надо в него пальцы сувать.

Домофон – на данный момент лучшая защита от нежелательных гостей в доме. С помощью этого устройства можно контролировать входную дверь, записывать на камеру всех, кто приблизится к ней. Но бывают случаи, когда хозяин жилища не может попасть домой. Поэтому, в этой статье расскажем о том, как открыть без ключа домофон Vizit. Именно эта фирма приобрела популярность среди пользователей.

Содержание

Коды для домофона

Все устройства подобного типа поддаются программированию, что позволяет отключить защиту устройства. Достаточно ввести нужный код.

Для старых моделей

Для новых моделей

Но стоит помнить, что эти коды стандартные и их часто заменяют работники фирмы, чтобы защитить своих пользователей от взлома. Если же сейчас именно такой случай, не стоит огорчаться. Есть ещё один способ попасть домой без взлома двери.

Код #999 позволяет зайти в меню для введения новых настроек. Если комбинация сработала, последуют два сигнала. Теперь вы имеете возможность ввести мастер-код: 9999, 6767, 11639, 3535, 12345, 0000. Также можно попробовать установить свой пароль:

Войдите в меню.
Нажать «2».
Пауза.
Нажать «#».
Пауза.
Нажать «3535» (это просто откроет двери).
Приложить новый ключ к устройству и нажать «3» (для запрограммированния нового ключа).
Нажать «4» (для удаления всех ключей с устройства).
нажать «*» (для выхода из режима).
нажать «#» (для подтверждения действия).

Универсальный ключ Vizit

Возникают трудности с программированием домофонов, если они не оснащены дисплеем и светодиодами. К таким устройствам применяют универсальный ключ. Если его нет, выполните вход в сервисное меню и нажмите «1». Но это не всегда срабатывает.

Чтобы изменить универсальный код квартиры или же его выключить, не нужно заходить в меню настроек. В одиночку не справится. Для этой операции нужно два человека:

первый вводит вышеуказанную комбинацию на панели;
второй снимает и не кладет трубку на протяжении 5 секунд и затем шесть раз нажимает клавишу открытия замка.

Если все выполнено правильно, загорится индикатор, после чего вводите номер квартиры и новый код. Но на этом действия не заканчиваются:

сохраните изменения, нажав «открытие дверей»;
прозвучит короткий сигнал, подтверждающий сохранение.

Или же приобретите универсальный ключ для открытия домофона в фирме за допустимую цену.

Вывод

Домофоны — защита от нежелательных гостей и людей, которые пытаются незаконно зайти на частную территорию. Но эти же устройства станут помехой и для владельцев помещений, которые забыли или же потеряли ключ.

Чтобы предотвратить подобные случаи придуманы специальные коды и ключи, которые помогут, без вреда имуществу, попасть вовнутрь. Лучше установить универсальный код при подключении домофона. Эта предусмотрительность сэкономит вам нервы и время.

УКП — Устройство Квартирное Переговорное — те самые телефонные трубки, которые стоят в квартире. УКП — стандартное устройство, которое выпускается отдельно от домофона, поэтому домофоны в большинстве могут комплектоваться различными квартирными блоками без каких-либо переделок. Стоимость трубки порядка 130 рублей.

Как открыть домофон Vizit без ключа

Войти в меню домофона Визит (VIZIT) можно если остались заводские коды (не были сменены при установке.

Если кнопок [*] и [#] нет, есть соотв. [C] и [К].

Режимы программирования

Кроме обычного, рабочего режима, есть режим обслуживания (сервисный) и режим настройки и программирования (системный). Сервисный и системный режимы разные. Для подключения сервисного режима нужно иметь доступ к перемычке на плате, к которой доступа обычно нет. В сервисном режиме можно поменять все коды, включая мастер код для входа в сервисный режим.

Вход в сервисный режим

На вызывном блоке набираем

[#999] — пикнет 2 раза, мастер код для подключения ключей по умолчанию — пикнет 1 раз, если код совпал с установленным или заводским.

Если код неправильный, то пиликнет двух тональным сигналом “ошибка”. Возможно код был сменен. Если все нормально, то далее, значения кнопок:

1-неизвестно
2-установка индивидуальных кодов для квартир
3-программирование ключей для входа . Нажмите 3, затем номер квартиры, приложите ключ, нажмите # а потом *
4-стирание ключей из памяти
5-неизвестно
6-неизвестно
7-неизвестно
8-неизвестно
9-неизвестно
*-выход из режима
#-подтверждение установки

Кнопки, помеченные “неизвестно” возможно работают в системном режиме.

Установить или сменить код для квартиры

При необходимости, можно изменить или выключить индивидуальный код квартиры без входа в режим сервисных установок. Для этого необходимо два человека.

На блоке вызова набирается номер соответствующей квартиры. После поступления вызова в квартире снимается трубка УКП. На УКП в течение 5 секунд 6 раз нажимается и отпускается кнопка открывания замка. При каждом нажатии кнопки на блоке вызова должны выключаться индикатор ЖДИТЕ ОТВЕТА и включаться индикатор ВХОДИТЕ.

После шестого нажатия и отпускания на УКП кнопки «открыть дверь» в блоке вызова включается индикатор НАБЕРИТЕ НОМЕР КВАРТИРЫ, звучит один сигнал, подтверждающий готовность к записи нового индивидуального кода, при этом сохраняется режим дуплексной связи. На блоке вызова у входа в подъезд набирается новое значение индивидуального кода.

Человек, набирающий номер индивидуального кода, должен сообщить жильцу об окончании набора кода. Для записи значения индивидуального кода в память блока вызова жилец должен снова нажать на УКП кнопку «открыть дверь», в блоке вызова звучит сигнал, подтверждающий запись кода, после чего необходимо положить трубку переговорную УКП в держатель.

Все, код квартиры сменен.

Для выключения индивидуального кода квартиры необходимо набрать код 0000. В этом случае выключается только индивидуальный код этой квартиры, а вызов квартиры при наборе номера квартиры сохраняется.

Стандартные коды: 1234, 6767, 3535, 9999, 12345, 0000, 11639

Домофоны Визит имеют огромный модельный ряд. На сегодняшний день представлено более 50 моделей, и все они пользуются хорошим спросом. Комплектующими элементами устройства являются: вызывная панель (внешний блок), блок питания, считыватель, электромагнитный замок, кнопка выхода. После окончания монтажных работ, для налаживания системы, следует выполнить программирование домофонов Визит.

Как грамотно настроить домофонную систему?

Программирование домофона является залогом стабильной и бесперебойной работы системы в целом. Выделяют два основных вида настройки аппарата:

Настройка оборудования в сетевом режиме позволяет запрограммировать следующие функции:

Изменение количества цифровых знаков кода доступа для открывания входной двери;
Выключение опции открывания двери с помощью специального кода;
Программирование номеров квартиры;
Изменение количества цифровых знаков в номере квартиры;
Отключение всех индивидуальных кодовых комбинаций замка;
Управление звуковой сигнализацией;
Регулирование времени открытого состояния электромеханического замка;
Восстановление первоначальных (заводских) настроек;
Изменение заводского пароля для входа в сервисное меню.

Осуществление настроек в сервисном режиме позволяет выполнить следующие действия:

Запрограммировать индивидуальный шифр для каждой квартиры;
Управлять возможностью применения индивидуального кода;
Исключение возможности набора номеров нескольких квартир (если номер трехзначный);
Запрограммировать идентификаторы;
Удалить конфигурации ключей домофона.

Программирование оборудования осуществляется после его установки. Иногда изменение существующего интерфейса необходимо после замены отдельных деталей, в случае выхода их из строя. В сервисном меню некоторые цифры на панели вызова обозначают конкретный раздел режима обслуживания, например: нажав цифру 2, можно запрограммировать коды квартир, число 3 — записать ключи в память устройства, цифру 4 — очистить память ключей.

Внесение идентификаторов в память устройства

В домофонных системах Визит используются контактные и бесконтактные ключи. Контактные ключи являются магнитными и называются таблетками. Бесконтактные идентификаторы изготавливаются в виде брелоков. Для того чтобы запрограммировать идентификатор, нужно войти в сервисное меню настроек. Для входа в этот режим набирается специальный код.

Для каждой квартиры возможно программирование шести ключей.

После входа в режим обслуживания, нажимается цифра 3. При наличии свободных ячеек в памяти устройства операция будет разрешена. Далее надо ввести код квартиры и приложить ключ к считывателю. После выполнения этих действий идентификатор успешно сохраняется в памяти устройства. Для выхода из режима сервисных настроек, необходимо нажать клавишу «звездочка».

Существуют также универсальные идентификаторы, программирование которых осуществляется аналогично. Универсальные ключи позволяют открывать несколько моделей домофонов торговой марки Vizit.

Подобные работы следует осуществлять с помощью специалиста, чтобы в дальнейшем не столкнуться с проблемами в эксплуатации устройства.

На видео — взлом домофона Визит:

Домофоны прочно вошли в наш быт. Теперь большинство людей не представляют уже, чтобы вход в подъезд многоквартирного дома не преграждал такой электронный механизм, как домофон. Однако мало кто знает, что можно открыть дверь без ключа, используя лишь код домофона.

Одними из самых распространенных марок являются домофоны Vizit. Поэтому вполне логично, что речь пойдет именно о них.

Каждое защитное оборудование, выпущенное заводом-изготовителем, уже запрограммировано. После монтажа переговорного устройства специалист его настраивает, войдя в режим программирования. На одну и ту же модель такого устройства при его изготовлении устанавливается так называемый универсальный пароль, с помощью которого мастер его настраивает и может открыть дверь. Он вводится при помощи клавиатуры, находящейся на домофоне.

Понятно, что инженеры, изготавливающие такое оборудование, прежде всего, думали о безопасности, а также надежности таких систем. Поэтому коды доступа от домофона Визит после монтажа и настройки могут быть изменены.

Важно, что введение новых кодов нужно запомнить, так как без них доступа к запрограммированному оборудованию уже не получить.

Какие режимы работы переговорного оборудования?

Инженеры-разработчики для домофона Vizit сделали несколько режимов работы:

Обычный режим. В нем устройство работает штатно, согласно своему назначению и настройкам. То есть после набора номера квартиры идет вызов, и абонент, подняв трубку, может переговорить с гостем, после чего решить, впускать его или нет. Кроме того, имея ключ-идентификатор и приложив его к специальному месту на устройстве, можно открыть замок;
Режим обслуживания. Он необходим для внесения индивидуальных шифров квартир, программирования идентификаторов и их удаления из памяти контроллера. Так, чтобы войти в данную опцию, нужно поменять перемычку на плате. Это было сделано, чтобы данную процедуру смог выполнить специалист, имеющий доступ к контроллеру. Далее вводится шифр #999, и если все правильно сделано, то дважды раздается звуковой сигнал. Если нужно ввести новый ключ, то необходимо набрать шифр 1234. После чего, если нужно ввести другой идентификатор, нажимается цифра 3 и прикладывается новый ключ, а также подтверждается путем нажатия клавиши #. Чтобы удалить ненужный идентификатор, нажимается цифра 4 и он будет удален;
Режим настройки. Опция, необходимая для изменения или отключения допуска в определенную квартиру дома. Для выполнения такого налаживания оборудования нужно, чтобы один человек ввел определенную комбинацию, а другой снял трубку в квартире и нажал 6 раз кнопку открытия замка двери. После чего на вызывной панели будет светиться индикатор набора номера и раздастся однократный звуковой сигнал. Выполнив все эти действия, нужно ввести новый код и нажать кнопку открытия двери;
Визит для отключения индивидуальной комбинации разные, но есть перечень стандартных: 0000, 11639, 3535, 6767;
Системный режим. Опция, позволяющая шифр домофонов Визит делать легко запоминающимся, при этом количество цифр можно задать на усмотрение пользователя. Кроме того, в этом режиме можно выключить звук, изменить время открытия замка и многое другое. Для того чтобы войти в системный режим, нужно выключить электропитание и в контроллере разъединить провода программирования. После включения питания должен прозвучать сигнал, который означает, что произведен вход в системные настройки.

На видео показано, как делается Установка индивидуального :

В чем необходимость знания шифров переговорного устройства?

Зная , можно осуществить их настройку. Так, например:

Чтобы изменить количество цифр шифра открытия двери, необходимо нажать кнопку 2 на вызывной панели, а после 3 или 4, означающее количество символов доступа. Для отключения всех кодов необходимо нажать 0, а по завершении любого программирования нажимается символ #, то есть сохраняются введенные данные;
Для выключения звука, войдя в системный режим, нужно нажать код 3 на панели вызова, а после 3 или 4, то есть включение или отключение звука;
Кроме того, в системных установках есть так называемая функция задержки открытия дверного замка. Она означает, что система, прежде чем открыть запирающий механизм, отсчитает определенный промежуток времени. Данная отладка оборудования очень важна, так как при помощи ее исключается ложное открытие замка двери. После входа в системный режим нажимается код 4 на вызывной панели, а после, соответственно, от 1 до 5, что означает секунды задержки открытия замка. По завершении внесения данных нужно нажать символ # и установки будут сохранены.

Многие уверены, что существуют универсальные коды от домофона Визит, и отчасти это правда. Как уже говорилось выше, они были установлены на изделие при изготовлении и необходимы для настройки после монтажа. Такие шифры несекретные, так как их можно прочитать в инструкции к устройству, однако после монтажа они должны быть изменены специалистом. Но часто специалисты-установщики его не меняют и, набрав его на клавиатуре, можно без проблем открыть замок. Так, например, замок откроется при наборе *# 4230 или 12#345. Конечно, можно подумать, что так возможно проникнуть в любой подъезд, однако это ошибочное мнение. Произойти это может лишь по невнимательности специалиста, который установил переговорное устройство, забыв или не захотев менять стандартные настройки, так как инженеры-разработчики сделали все, чтобы их изделия отвечали самым современным стандартам безопасности, работая долго и надежно.

На видео , запись общего кода:

Домофонное оборудование в новостройках сейчас является обязательным условием, да и в старых домах его устанавливают довольно часто. Это значительно повышает безопасность жильцов и способствует поддержанию порядка в подъезде. Но что делать, если ключ к домофону утерян или сломался? Раньше компании установщики были монополистами и поднимали цену на резервные устройства, сейчас появилось множество фирм и мастерских которые за сравнительно небольшую сумму могут перезаписать ключ от домофона. Однако те же действия можно выполнить и самостоятельно.

Существует два основных способа получения нового ключа, в зависимости от типа используемых устройств – это программирование электронных ключей домофона и внесение кода в домофонную систему.

Touch memory – энергонезависимый идентификатор в составе которого имеется запоминающее устройство, часы реального времени и аккумуляторная батарея. Считывание или запись информации производится простым касанием к корпусу устройства. Существует множество разновидностей Touch memory. Различаются не только устройства разных производителей, но и модели по объему памяти. Совместимость с установленным оборудованием необходимо учитывать при покупке заготовок для записи кодов.

Модели Touch memory

Модель «Dallas» — наиболее распространенная модель. На пластмассовом держателе может быть нанесена эмблеме или надпись компании производителя домофонного оборудования: Sean, Eltis, Vizit или эмблема Dallas. Для копирования кода используют заготовки ТМ2004.

Некоторые новые модели домофонных систем Vizit не поддерживают работу с заготовками ТМ2004, в этом случае можно воспользоваться более дорогой универсальной моделью ТМ08.

Бесконтактный RFID

В последнее время широкое распространение получают системы бесконтактного считывания, где используются ключи RFID или карты типа проксимити. Внешне они напоминают обычный пластиковый брелок или банковскую карту. Устройства не имеют собственного источника питания. Передача кода на устройство приема осуществляется после получения радиосигнала, энергия волнового излучения и выступает в качестве энергоснабжения. Поэтому активация происходит только на расстоянии 10-15 см от замка. В остальном устройство и действие метки не отличается от аналогичного Touch memory.

Сами ключи имеют вид брелоков размерами не более пятирублевой монеты и толщиной 5 мм. Бесконтактные карты имеют формат аналогичный банковской и несколько большую толщину – до 3 мм. Взаимозаменяемость карт и брелоков, несмотря на одинаковую технологию функционирования, не всегда осуществима, так как возможно нарушение интенсивности передаваемого сигнала. На данный момент для копирования RFID ключей различных производителей подходит практически любая заготовка: HID Prox II, EM-Marin, Indala и т.п.

Запись на заготовку

Запись информации на носители осуществляется при помощи специальных устройств, программаторов. К примеру, устройство Keymaster PRO 4 RF, является универсальным программатором, как для стандарта Touch memory, так и для бесконтактных, радиочастотных RFID устройств. Позволяет копировать ключи на заготовки:

RW/ТМ 2004;
КС 1, 3;
ТМ – 01, 07, 08;
RW 1990, 2007, 125RF.

Поддерживает стандарты наиболее распространенных производителей:

Для Touch memory:

Запись заготовки производится в одно касание. Алгоритм копирования ключа следующий:

К считывателю подносится ключ, который необходимо скопировать.
Устройство самостоятельно определяет тип, производителя и модель рекомендуемой заготовки.
К считывателю подносится заготовка. И нажимается кнопка на запись.
Производится запись в память ключа.

Кроме того, устройство может производить запись без ключа исходника, если известен код, записанный в память. Дубликатор подключается к ПК через USB порт и имеет собственное ПО, которое сохраняет в памяти 500 последних записей, и ведет распределение записей Touch memory и RFID. Такое дорогостоящее оборудование не по карману большинству простых пользователей, но существуют и более простые модели с ограниченным функционалом:

KeyMaster 3;
KeyMaster 3 RF – поддерживает бесконтактные метки;
TMD-5 RFID;
TM-Pro.

Программирование домофонов

Внесение информации о новых ключах можно осуществлять и непосредственно на домофонное оборудование. Естественно, у разных производителей разработаны различные инструкции по программированию домофонов.

Занесение информации в память домофона возможно, только если монтажники не произвели изменение заводского кода доступа в устройство. Обычно, замену пароля доступа монтажники производят крайне редко, а большинство паролей по умолчанию – 1234.

Производитель Raimann

Для входа в настройки — нажимается кнопка считывателя;
Пароль входа от 9 до 4, после звукового сигнала (подождать 10-15 сек) набрать от 1 до 6;
На мониторе появляется символ «Р»;
Пункты меню от 2 до 8. Пункт, отвечающий за введение новых ключей №2.

Производитель VIZIT

Вход в настройки – на клавиатуре набирается #99;
После звукового сигнала, вводится пароль 1234, затем снова сигнал;
Программирование и прописывание новых ключей – пункт №3;
Вводится номер квартиры, прикладывается ключ и нажимается #;
Затем нажимается * для перехода в рабочий режим.

Если кнопок * и # на клавиатуре нет то они заменяются кнопками С и К, соответственно.

Производитель Eltis

Для входа в меню нажимается кнопка В, держится нажатой 7 сек.;
Системный пароль 1234;
После того как на экране загрузится меню, выбираем пункт «Key master»;
Набираем номер квартиры и нажимаем на кнопку В;
После появления на экране команды LF нужно прислонить ключ к считывателю;
Запись закончена если на экране появится надпись ADD (если до этого ключей для данной квартиры в памяти не имелось) или номер квартиры.

При применении инструкций для записи информации в домофон настоятельно не рекомендуем заходить в другие пункты меню, кроме раздела работы с ключами.

Источник

Как установить код на домофоне VIZIT BWD 314Подробнее

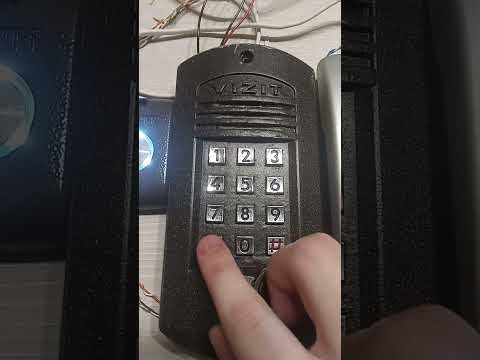

Отключение/Включение квартиры на Домофоне VIZIT бвд-311(буд-301м)Подробнее

Как поставить индивидуальный код на домофоне VIZIT буд-301м с помощью трубкиПодробнее

Как установить общий код на домофон vizit bud 302Подробнее

Как сменить общий код на домофоне (VIZIT- Буд 302)Подробнее

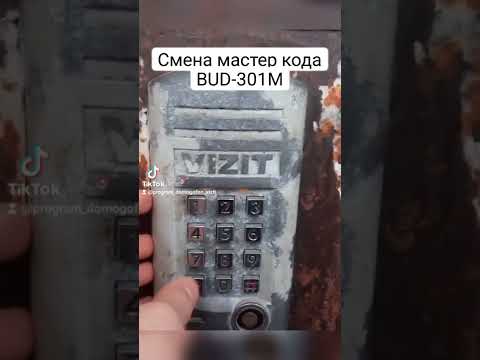

Смена мастер кода на домофоне VIZIT BUD-301M #program_domofon_vizit #shorts #домофон #домофоныПодробнее

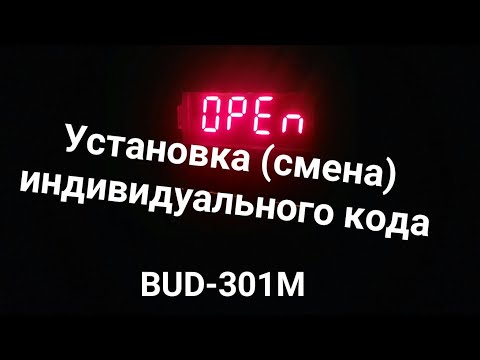

Установка (смена) индивидуального кода на домофоне VIZIT BUD-301MПодробнее

Запись индивидуального кода на домофон Визит буд 302mПодробнее

Как обойти мастер код на домофоне Vizit (БУД-301М)Подробнее

Как поставить общий/индивидуальный код на домофонах Vizit (БУД-302м, К-20, К-80)Подробнее

Как поставить код на домофоне ВИЗИТ БУД 301МПодробнее

Обход паролей на домофоне VIZIT (буд-301М)Подробнее

Новости

Источник

Инструкция домофона VIZIT БУД-301M

По вопросам приобретаетения блоков сопряжения для видеодомофона, ремонта, а также модернизации (замены) домофонов Визит обращайтесь по телефону:

Параметры	значение
Тип домофона	координатный
Абонентов	до 100
Ключи	Встроенный контроллер DS1990 Touch Memmory до 600 шт макимально по 6 на квартиру
по одному коду на квартиру
Замок	электромагнитный / элекромеханический
Напряжение управления замком (выход «+DL» «-DL «)	нестабилизированное напряжение постоянного тока, В 12 ± 1,2
ток нагрузки, А 0,6
максимальный импульсный ток в цепи замка, А 1,2
Линия	до 20 проводов
Сопротивление разговорной линии, Ом	не, более 30
Напряжение питания переменного тока частотой 50 Гц	В 187. 242
Питание	16-14 Вольт
Габаритные размеры блока управления, мм, не более:	ширина 188
высота 100
глубина 62
Питание	16-14 Вольт

Блок управления координатного подъездного домофона VIZIT БУД-301M

Наименование	кол-во
Блок управления БУД-301М	1 шт
комплект принадлежностей	1 шт
паспорт	1 шт
Коробка упаковочная	1 шт

Комплектация

Полное техническое описание

Блок управления для домофона БУД-301М (в дальнейшем — блок управления) используется как составная часть многоквартирных домофонов и видеодомофонов VIZIT (серия 300) и обеспечивает двухстороннюю связь между посетителем и абонентом, а также открывание замка двери подъезда.

Многоквартирный домофон VIZIT (серия 300) входит в комплект инженерного оборудования жилого дома. Блок управления предназначен для эксплуатации при температуре воздуха от 1 до 40 °C и относительной влажности до 93% при 25 °C.

Блок управления предназначен для работы в составе домофона совместно с:
— блоком вызова БВД серия 300 (БВД-311, БВД-321, БВД-341); пультом консьержа VIZIT-ПК200, VIZIT-ПК1;
— блоками коммутации БК-4 (до 25 шт.), БК-10 (до 20 шт.), БК-30 (до 4 шт.) или БК-100 (1 шт.);
— устройствами квартирными переговорными УКП-8М, УКП-8SM, УКП-9М, УКП-10М, УКП-11, УКП-12 (в дальнейшем УКП);
— замком электромагнитным VIZIT-ML400, VIZIT-ML300, VIZIT-ML200 или аналогичным, имеющим сопротивление обмотки не менее 20 Ом, а также цепь искрогашения и перемагничивания;
— замком электромеханическим, имеющим сопротивление обмотки не менее 10 Ом;
— кнопкой «EXIT» («ВЫХОД”).

Блоки коммутации БК-4 обеспечивают подключение до 4 УКП, БК-10 — до 10 УКП (в одном десятке), БК-30 — до 21. 30 УКП, БК-100 — до 100 УКП.

Примечание. Вышеупомянутое оборудование, используемое в составе домофона, поставляется потребителю по отдельному заказу. Комплекты поставки, технические характеристики и схемы подключения приведены в паспортах изделий.

Вызов абонента * прямым набором номера квартиры.
Дуплексная связь между посетителем и абонентом (до 80 секунд).
Открывание замка входной двери:
1. при нажатии кнопки ! на УКП во время связи;
2. при наборе 4-х значного общего кода; *
3. при наборе 3-х значного индивидуального кода; *
4. при нажатии кнопки для выхода.
5. ключами Touch-Memory DS1990A (индивидуальные ТМ-ключи).
Программируемая продолжительность открывания замка двери (1 или 7 секунд).
Запись ТМ-ключей по квартирным спискам (до 6 штук для каждой из 100 квартир) в режиме сервисных установок.
Стирание ТМ-ключей (в случае утери ТМ-ключа и т.д.).
Запись индивидуальных кодов открывания замка в режиме сервисных установок.
Изменение индивидуального кода открывания замка абонентом (при включённых индивидуальных кодах и включённом вызове). *
Включение и выключение вызова любой квартиры * (открывание замка индивидуальным кодом сохраняется).
Работа с пультом консьержа VIZIT-ПK200, VIZIT-ПK1. Формирование звуковой сигнализации режимов работы.
Звуковой сигнал вызова в УКП и дублирование сигнала в блоке вызова.
Звуковой сигнал в УКП соответствующей квартиры при использовании индивидуального кода или ТМ-ключа. *
Световая индикация включённого состояния блока управления и блока вызова.

* Функция может быть включена или выключена в процессе программирования блока.

Примечание. Общий код открывания замка, индивидуальные коды открывания замка и ТМ-ключи записываются в микросхему памяти, установленную в панель на плате блока управления. При установке в эту панель микросхем памяти из блоков вызова БВД-SM100, БВД-N100, БВД-C100 иустройства управления кодовым замком VIZIT-K100, БУ-К100 общий код открывания замка, индивидуальные коды открывания замка и ТМ-ключи, записанные в них, опознаются и поддерживаются в дальнейшем.

2.Монтаж системы

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ ВНИМАНИЕ!

Во включённом в сеть блоке управления имеется опасное для жизни напряжение -220 В.

Перед заменой вставки плавкой не забудьте выключить блок управления из сети. Не применяйте самодельные вставки плавкие.

Не производите монтажные и ремонтные работы при включённом питании.

ПОРЯДОК УСТАНОВКИ

Перед установкой и монтажом домофона внимательно изучите порядок установки и схемы соединений блоков. Блок управления следует устанавливать в отапливаемом помещении, на вертикальной стене в месте, обеспечивающем доступ воздуха для естественной вентиляции. Клеммы блока управления должны располагаться горизонтально. При этом вентиляция блока будет максимально эффективной.

ЗАПРЕЩАЕТСЯ устанавливать блок вблизи отопительных и нагревательных приборов.

Конструкция блока предусматривает его установку на рейку (DIN-рельс) шириной 35 мм и толщиной 1-2 мм с помощью упоров и фиксатора, расположенных на нижней стороне основания блока.

Допускается крепление блока шурупами из комплекта поставки.

Для подключения блока к сети и другим блокам домофона снимите верхнюю крышку. Подключение к сети может производиться с помощью шнура питания блока или другими проводами.

Установка блоков домофона производится в соответствии с инструкциями на эти блоки.

Схемы соединений блоков приведены на рисунках 1-7.

Для выхода из помещения рекомендуется использовать кнопку «EXIT», имеющую цепи аварийного управления электромагнитным замком. Допускается также использование любой кнопки с нормальноразомкнутым контактом. Примеры включения кнопок для выхода приведены на рисунках 1, 2.

Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей искрогашения и перемагничивания.

Запрещается использовать электромеханические замки с сопротивлением обмотки менее 10 Ом. При использовании электромеханического замка рекомендуется установить на его клеммах диод (50 V, 1 А) по схеме рисунка 3 (диод в комплект поставки блока управления не входит).

Для монтажа цепей следует использовать провода в соответствии с таблицей 1.

Цель	максимальная длина, м
БУД — БВД	30	50	—
БУД — БК — УКП	75	200	—
БУД — Элекромагнитный замок (VIZIT-ML400)	—	30	50
БУД — Элекромеханический замок (EL-301B)	—	10	30
Провод — сечение, мм2	0,07	0,2	0,5
Провод — диаметр, мм	0,3	0,5	0,8

Таблица 1 — минимальные требования по параметрам проводов

Монтаж блока управления с блоками коммутации БК-4 и БК-10

Для соединения блока управления с блоками коммутации БК-4 и БК-10 используется подъездная линия связи из 4 проводов (рисунки 4, 5).

Каждое УКП подключается к блоку коммутации двухпроводной линией. Перед установкой и монтажом блоки коммутации должны быть закодированы на номера квартир, с которыми они будут работать.

Блок коммутации БК-4 обеспечивает подключение к его клеммам до 4 УКП, номера которых могут находиться в одном или смежных десятках, например, 01 — 04 или 08 — 11 или 139 — 142. Клемма «+» УКП соединяется с одной из клемм LN блока коммутации. Клемма «-» УКП соединяется с одной из клемм FA, FB, FC, FD.

Перемычки DA и DD определяют десятки, а перемычки EA, EB, EC, ED — единицы в номерах квартир, подключаемых, соответственно, к клеммам FA, FB, FC, FD. Перемычки DA, DD соединяют с контактами 0-9 контактной колодки, расположенными в одном ряду с контактом DA1. Перемычки ЕА, ЕВ, ЕС, ED соединяют с контактами 0-9 другого ряда контактной колодки. Перемычка Р1 устанавливается или снимается, в зависимости от номеров квартир.

Если номера квартир находятся в одном десятке (например, № 01, № 02, № 03, № 04), то перемычка P1 должна быть установлена.

Для приведенного примера подключите перемычку DA к контакту 0 (0 — десяток в номерах квартир 1, 2, 3, 4 для клемм FA, FB, FC, FD). Подключите перемычку DD к контакту DA1. Подключите перемычки EA, EB, EC, ED к контактам 1, 2, 3, 4 соответственно.

Номера квартир закодированы так: FA — № 1, FB — № 2, FC — № 3, FD — № 4.

Если номера двух квартир находятся в одном десятке, а номера двух — в другом, (например, № 08, № 09, № 10, № 11), то перемычка P1 должна быть установлена.

Пример соединений блока коммутации БК-4 и УКП квартир с номерами 8, 9, 10, 11 приведен на рисунке 4.

Подключите перемычку DA к контакту 0 (0 — десяток в номерах квартир 8, 9 для клемм FA, FB).

Подключите перемычку DD к контакту 1 (1 — десяток в номерах квартир 10, 11 для клемм FC, FD).

Подключите перемычки EA, EB, EC, ED к контактам 8, 9, 0, 1 соответственно.

Номера квартир закодированы так: FA — № 8, FB — № 9, FC — № 10, FD — № 11.

Если номер одной квартиры находится в одном десятке, а номера трех — в другом десятке (например, № 139, № 140, № 141, № 142), то перемычка P1 должна быть снята.

Для приведенного примера перемычку DA подключите к контакту 4 (4 — десяток в номерах квартир 140, 141, 142 для клемм FA, FB, FC), перемычку DD — к контакту 3 (3 — десяток в номере квартиры 139 для клеммы FD). Подключите перемычки EA, EB, EC, ED к контактам 0, 1, 2, 9 соответственно.

Номера квартир закодированы так: FA — № 140, FB — № 141, FC — № 142, FD — № 139.

Блок коммутации БК-10 обеспечивает подключение к его выводам до 10 УКП, номера которых должны относиться к одному десятку.

Клемма «+» УКП соединяется с одной из клемм LN блока коммутации, а клемма «-» УКП — с одной из клемм 0. 9, которые соответствуют единице в номере квартиры.

Установите перемычку на контактной колодке блока коммутации в положение, соответствующее цифре десятков в номерах квартир.

Пример соединения блока коммутации БК-10 и УКП квартир с номерами от 10 до 19 показан на рисунке 5.

Монтаж блока управления с блоками коммутации БК-30 и БК-100

Для соединения блока управления с блоками коммутации БК-30 и БК-100 используется линия связи из 4 проводов (рисунки 6, 7).

Клеммы LINE, GND, SEL и Ek блоков коммутации соединяются с соответствующими клеммами блока управления.

В блоке коммутации БК-30 выходная шина десятков имеет 3 клеммы DA, DB, DC, выходная шина единиц — 10 клемм Е0-Е9.

В блоке коммутации БК-100 выходная шина десятков имеет 10 клемм D0-D9, выходная шина единиц- 10 клемм Е0-Е9.

Клеммы шин десятков и единиц подключаются к подъездной линии связи, имеющей до 20 проводов, в зависимости от количества подключаемых квартир.

Каждое УКП соединяется двухпроводной линией с соответствующими проводами шины десятков и единиц подъездной линии связи.

Клемма «+» УКП подключается к линии десятков, а клемма «-» УКП — к линии единиц.

В блоке коммутации БК-30 перемычки DA, DB, DC подключают к контактам 0…9 контактной колодки, соответствующим цифрам десятков в номерах подключаемых квартир.

На рисунке 6 приведен пример соединения блока коммутации БК-30 и УКП квартир с номерами 3, 10, 25.

В блоке коммутации БК-30 перемычка DA подключена к контакту 0 десятка, DB к контакту 1 десятка, DC к контакту 2 десятка.

УКП квартиры № 3 соединяется с проводом 0 десятка (клемма DA) и проводом 3 единицы (клемма Е3),
УКП квартиры № 10 соединяется с проводом 1 десятка (клемма DВ) и проводом 0 единицы (клемма Е0),
УКП квартиры № 25 соединяется с проводом 2 десятка (клемма DC) и проводом 5 единицы (клемма Е5).
На рисунке 7 приведен пример соединения блока коммутации БК-100 и УКП квартир с номерами 53, 85, 90:
УКП квартиры № 53 соединяется с проводом 5 десятка (D5) и проводом 3 единицы (Е3),
УКП квартиры № 85 соединяется с проводом 8 десятка (D8) и проводом 5 единицы (Е5),
УКП квартиры № 90 соединяется с проводом 9 десятка (D9) и проводом 0 единицы (Е0).

ПОДГОТОВКА К РАБОТЕ, ПРОГРАММИРОВАНИЕ

При подготовке блока управления к работе выполните системные и сервисные установки.

Системные установки

Системные установки выполняются с помощью переключателей, установленных на плате блока управления и имеющих соответствующую маркировку.

Наименование переключателей и описание соответствующих им системных установок приведены в разделе «Переключатели».

Переключатель включен, если находится в положении ON.

Переключатели:
1 (PASSWORD) — выключает или включает пароль для входа в режим сервисных установок. Пароль программируется в сервисных установках.
2 (GENERAL CODE) — выключает или включает общий код открывания замка.
3 (INDIVIDUAL CODE) — выключает или включает все индивидуальные коды открывания замка.
4 (1s LOCK 7s) — определяет время включённого состояния замка (выключен — 1 секунда, включён -7 секунд).
5 (ML LOCK EL) — определяет логику работы замка: электромагнитный замок (ML) открывается при снятии напряжения питания, электромеханический замок (EL) открывается при подаче напряжения питания. Переключатель выключен — ML, включён — EL.
6 (APARTM. BEEP) — выключает или включает подачу короткого сигнала в УКП соответствующей квартиры при использовании индивидуального кода или ТМ-ключа.

Сервисные установки

Сервисные установки программируются с клавиатуры блока вызова после монтажа домофона.

Перечень сервисных установок:
— запись общего кода открывания замка;
— запись индивидуальных кодов открывания замка;
— запись ТМ-ключей;
— стирание ТМ-ключей;
— программирование пароля входа в режим сервисных установок;
— включение и выключение вызова в квартиру;

Программирование сопровождается определёнными звуковыми сигналами. (далее обозначены символом >!<)

Сервисные установки

Перевод блока в режим сервисных установок.

Если не установлен (при первом программировании) или утерян пароль входа в режим сервисных установок, следует выключить переключатель 1 (PASSWORD).

! Программируйте пароль и другие сервисные установки

После программирования включите переключатель 1.

Для перевода блока в режим сервисных установок с включённым переключателем 1:

! введите 4-х значный пароль, (>!<>!<).

Вы находитесь в режиме сервисных установок.

Если пароль набран неправильно, звучит двухтональный сигнал ошибки. Нажмите кнопку «*» и повторите набор.

Установка общего кода открывания замка

1. Войдите в режим сервисных установок.
2. Нажмите 1, (>!<).
3. Наберите четыре цифры нового кода, (>!<>!<). Первые три цифры кода не могут быть 999, так как эта комбинация цифр использована для входа в режим сервисных установок.
4. Выберите очередной пункт сервисных установок, либо нажмите «*» для возвращения в дежурный режим.

Установка индивидуальных кодов квартир

1. Войдите в режим сервисных установок.
2. Нажмите 2, (>!<).
3. Наберите номер квартиры, для которой устанавливается индивидуальный код.
4. Нажмите #, (>!<).
5. Наберите три цифры индивидуального кода для данной квартиры, (>!<>!<). Для записи очередного кода выполните п. 3 — 5, и т. д.
6. Нажмите «*»для возвращения в дежурный режим.

Запись ТМ-ключей

Запись ТМ-ключей осуществляется блоками до 6 ключей для каждой квартиры.

1. Войдите в режим сервисных установок.
2. Нажмите 3, (>!<).
3. Наберите номер квартиры, для которой записываются ТМ-ключи.
4. Нажмите #, (>!!!<>!<>!<>!5. Приложите ТМ-ключ к считывателю блока вызова, (>!!<>!Приложите следующий ТМ-ключ к считывателю, и т. д.

Для записи очередного блока ТМ-ключей выполните п. 3 — 5, и т. д.

6. Нажмите «*»для возвращения в дежурный режим.

Если для квартиры записывается менее 6 ТМ-ключей, то, после записи необходимых ключей, наберите номер следующей квартиры, выполните п.4, 5, и т.д.

Стирание ТМ-ключей

Возможно стирание отдельных ТМ-ключей или блока ТМ-ключей определённой квартиры.

1. Войдите в режим сервисных установок.
2. Нажмите 4, (>!<).
3.1 Стирание отдельных ключей
Приложите ТМ-ключ к считывателю блока вызова, (>!!<>!!!<>!<>!Приложите следующий ТМ-ключ, и т.д.
3.2 Стирание блока ТМ-ключей определённой квартиры.
Наберите номер квартиры.
Нажмите #, (>!<>!Наберите номер следующей квартиры, и т.д.
4. Нажмите «*»для возвращения в дежурный режим.

Программирование пароля входа в режим сервисных установок

1. Войдите в режим сервисных установок.
2. Нажмите 7, (>!<).
3. Наберите четыре цифры пароля, (>!<>!<).
4. Выберите очередной пункт сервисных установок, либо нажмите «*» для возвращения в дежурный режим.

Включение и выключение вызова в квартиру

Заводская установка — вызов во все квартиры включён.

1. Войдите в режим сервисных установок.
2. Нажмите 8, (>!<).
3. Наберите номер квартиры, в которой необходимо включить или выключить вызов.
4. Нажмите #, (>!<).
5. Для включения вызова нажмите 1, для выключения — 0, (>!<>!<).
Для очередной квартиры выполните п. 3 — 5, и т. д.
6. Нажмите кнопку «*» для возвращения в дежурный режим.

При выключении вызова сохраняется возможность использования индивидуального кода для этой квартиры.

ВНИМАНИЕ! При записи нового индивидуального кода в режиме сервисных установок автоматически включается вызов в соответствующую квартиру.

ПРОВЕРКА РАБОТЫ И РЕГУЛИРОВКА БЛОКА УПРАВЛЕНИЯ

После установки блоков домофона и проверки правильности монтажа временно отключите УКП любой квартиры от блока коммутации. Вместо квартирного УКП подключите контрольное УКП с соблюдением полярности.

Нажмите кнопку «*» блока вызова. Нажатие любой кнопки сопровождается звуковым сигналом.

Наберите номер квартиры, к которой подключено контрольное УКП. В блоке вызова и контрольном УКП звучит двухтональный вызывной сигнал длительностью 2,5 с и с периодом повторения сигналов 5 с.

Снимите трубку УКП. Проверьте наличие дуплексной связи между УКП и блоком вызова. При необходимости, отрегулируйте громкость связи каналов «посетитель-абонент» и «абонент-посетитель» подстроечными резисторами HANDSET и DOORST., расположенными на плате блока управления.

Если в блоке вызова и УКП прослушивается свист, устраните его с помощью резистора BALANCE, и, при необходимости, резисторами HANDSET и DOORST. уменьшая громкость.

Нажмите на УКП кнопку открывания замка < ключ >, при этом замок двери открывается на установленное время (7 с или 1 с).

На время удержания кнопки < ключ >в нажатом состоянии, в блоке вызова звучит сигнал открывания замка. После отпускания кнопки звуковой сигнал прекращается. Связь между блоком вызова и УКП сохраняется до истечения 80 секунд с начала разговора.

При нажатии кнопки < ключ >на время более 8 с домофон автоматически переходит в дежурный режим работы.

Установите трубку УКП в держатель. Домофон переходит в дежурный режим.

Выключите питание блока управления.

Отключите контрольное УКП, и подключите квартирное УКП.

Включите питание блока управления.

Последовательно проверьте возможность вызова каждой из квартир подъезда, обеспечение связи, возможность

дистанционного открывания замка от УКП вызванного абонента.

Установите общий код и индивидуальные квартирные коды открывания замка, если они не были установлены ранее.

Проверьте открывание замка от общего и индивидуальных кодов.

Проведите запись ТМ-ключей и проверьте открывание замка всеми ТМ-ключами.

При неправильном наборе кода, наборе номера несуществующей квартиры или подключении к считывателю блока вызова незаписанного ТМ-ключа, звучит двухтональный сигнал ошибки. Через 5 с выключаются звуковые сигналы, и домофон переходит в дежурный режим.

Для перевода домофона в дежурный режим до окончания 5 с нажмите на кнопку «*».

ПОРЯДОК РАБОТЫ

Для вызова абонента наберите номер требуемой квартиры. Двухтональный вызывной сигнал звучит в блоке вызова и в УКП вызванной квартиры. При снятии абонентом трубки УКП вызывной сигнал прекращается. Говорите с абонентом.

Для открывания замка входной двери подъезда абонент должен нажать на УКП кнопку !. Замок открывается, звучит сигнал. Откройте дверь и войдите. Для перевода домофона в дежурный режим абоненту необходимо установить трубку УКП в держатель.

Для открывания замка с помощью общего кода нажмите кнопки «*», # и наберите код. При наборе правильного кода замок открывается, звучит сигнал. Откройте дверь и войдите.

При наборе неправильного общего кода звучит сигнал ошибки. Через 5 с домофон переходит в дежурный режим. Нажмите кнопку «*» и повторите набор.

Для открывания замка с помощью индивидуального кода наберите без пауз номер квартиры, # и индивидуальный код для данной квартиры. Короткий сигнал звучит в УКП соответствующей квартиры (если включён переключатель APARTM. BEEP в блоке управления). При наборе правильного кода замок открывается. Индикация режима аналогична открыванию замка с помощью общего кода.

При наборе неправильного индивидуального кода звучит сигнал ошибки. Нажмите кнопку «*» и повторите набор.

Для открывания замка TM-ключом коснитесь ключом считывателя, звучит один короткий сигнал.

Если код TM-ключа найден в памяти (время поиска — до 3 секунд), то замок открывается, и короткий сигнал звучит в квартире, TM-ключ которой использовался (если включен переключатель APARTM. BEEP в блоке управления). Если код TM-ключа не найден в памяти, звучит сигнал ошибки.

Для открывания замка изнутри подъезда нажмите кнопку для выхода («EXIT»). Замок открывается.

Если посетитель у блока вызова говорит с абонентом, то сигнализация открывания замка при нажатии кнопки для выхода или использовании ТМ-ключа не производится.

Изменение индивидуального кода абонентом

Абонент может самостоятельно (без входа в режим сервисных установок) изменить индивидуальный код открывания замка только при включённом вызове в квартиру и включённых индивидуальных кодах (переключатель INDIVIDUAL CODE в блоке управления должен быть включён).

Изменение кода должны выполнять два человека. Один из них должен быть около блока вызова, другой — около трубки УКП.

Наберите номер квартиры.
Услышав вызывной сигнал, абонент должен снять трубку. Для изменения индивидуального кода абонент должен нажать на УКП кнопку < ключ >6 раз без пауз, звучит сигнал.
Наберите три цифры нового кода. Звучит подтверждающий сигнал. Сообщите абоненту, что новый код набран (связь все еще работает).
Нажмите «*», или абонент должен установить трубку в держатель.

На рисунках 1 — 7 использованы следующие обозначения цепей:

DSD (Doorstation Data) — данные блока вызова;
MIC (Microphone) — сигнал микрофона;
+Е — питание блока вызова;
SP (Speaker) — сигнал на громкоговоритель;
ТМ (Touch Memory) — сигнал со считывателя ТМ-ключей;
GND (GROUND) — общий провод;
OP (OPEN) — управление открыванием замка;
+DL (+ Door Lock) — — питание замка;
-DL (- Door Lock) — питание замка;
LN (LINE) — линия связи;
Еk — питание блоков коммутации;
SEL (SELECT) — управление блоками коммутации.

СХЕМЫ ПОДКЛЮЧЕНИЯ

Рисунок 1 — Схема соединений блока управления БУД-301М с блоком вызова БВД-311, электромагнитным замком VIZIT-ML400 и кнопкой “EXIT”

Рисунок 2 — Схема соединений блока управления БУД-301М с блоком вызова БВД-311, электромагнитным замком VIZIT-ML400 и кнопкой для выхода

Рисунок 3 — Схема соединений блока управления БУД-301М с блоком вызова БВД-311 и электромеханическим замком

Рисунок 4 — Схема соединений блоков домофона с использованием блоков коммутации БК-4

Рисунок 5 — Схема соединений блоков домофона с использованием блоков коммутации БК-10

Рисунок 6 — Схема соединений блоков домофона с использованием блока коммутации БК-30

Рисунок 7 — Схема соединений блоков домофона с использованием блока коммутации БК-100

Техно-Блог рекомендации:

Строя дом лучше заранее планировать установку видеодомофона, системы видеонаблюдения и сигнализации даже если средств на их реализацию пока нет.

Поэтапное описание установки видеодомофона своими руками. Комплектация инструментов, монтажные работы и много полезных советов

Как определить целесообразность ремонта или модернизации? А может поменять на б.у.?

2001-2018 © ооо «Герч» Sitemap

Домофоны Vizit «Визит». Особенности оборудования, плюсы и минусы

Сегодня VIZIT Group объединяет несколько фирм, которые занимаются выпуском, продажей и обслуживанием систем контроля удалённого доступа под торговой маркой VIZIT. Непосредственно за продвижение всем известной марки домофонов отвечает НПФ МОДУС-Н. И, судя по тому, насколько распространено данное оборудование в России и странах СНГ, свою работу знает неплохо.

Официальный сайт предприятия – domofon.ru, телефоны московского офиса – +7 (495) 739-52-73,.

Преимущества компании – широкий спектр рабочих температур оборудования, от минус сорока, до плюс сорока пяти градусов, повышенные темпы внедрения новых технологий, разработка новых систем защиты. Все вышесказанное подтверждается огромным числом положительных отзывов, сертификатами как Российских, так и Европейских систем проверки качества. О кодах для открытия домофонов «Визит» читайте здесь.

Читайте также: Производство работ по монтажу кабеля ВВГнг

Основные модели, их назначение и особенности

Модельный ряд домофонов фирмы Vizit представлен в поколениях и сериях, различия между которыми, обусловлены возможными модификациями, количеству единовременных абонентов, степенью защиты и целью назначения. Выглядит это так:

Серия SM и N для вызова ста единовременных абонентов – используется в многоквартирных домах и подразделяются на модели БВД: SM101T, SM101R, и N101RTCP без использования камер. Оснащены подсветкой клавиш, и подразумевают оснащение до шести ста ключей. Имеют модификацию с оснащением встроенной камеры – модель N201FCP, с функцией вызова двух ста абонентов.

Многофункциональная серия БВД 300 – включает в себя такие модели как:

БВД 306 – для вызова от двух до шести единовременных абонентов, в зависимости от модификации.

БВД 310 – для вызова от двадцати до восьмидесяти абонентов.

БВД 313, 314, 316, 323 – для использования как в частном доме – офисе, так и в многоквартирных домах. Отличительной особенностью является повышенные защитные функции в зависимости от конкретной модели и модификации.

Серия 400 Comfort – новейшая линейка домофонов для использования в частных и многоквартирных домах, офисах, отелях и предприятиях, при единовременном вызове до двух ста абонентов в зависимости от модификации.

– БВД 403A, 411A, 405A,405A-2,405A-4 – без использования встроенных камер.

– БВД 403CPL,410, 405CP1,405CP-2,405CP-4,444-1,2,4 – с встроенными камерами.

Число единовременных абонентов указано в виде последней цифры.

– БВД – 431, 432. Вызов до двух ста абонентов.

Классификация домофонов производиться по трем признакам:

1.По средствам связи

Звуковые домофоны – с функцией голосовой связи;
Видео домофоны – с возможностью вывода картинки на экран, с целью визуального опознавания посетителей.

2.По числу возможных абонентов

Многоквартирный – комплексная система, с возможностью обслуживания до двух ста абонентов в одном здании.
Для одного подъезда – от десяти до ста абонентов.
Офисный (или групповой) – от одного до шести абонентов.
Индивидуальный – при обслуживании одного абонента, например, в частном доме.

3.По типу соединения основных и внешних блоков, от внешней двери к внутренним

Читайте также: Сколько потребляет моноблок электроэнергии. Сколько потребляет компьютер электроэнергии в час, сутки, месяц

С использованием двух проводов – цифровой метод пересылки сигналов, голосовой информации, адресов и команд.
Матрично-координатный метод, с использованием двадцати проводов (в основном для видео домофонов).

Схема подключения

Схема подключения рассматриваемого БВД-SM101R(T)

Главным шагом при определении схемы подключения, является выбор конкретной модели домофона. В каждом конкретном случае схема соединений может различаться, поэтому перед процессом подключения, стоит тщательно её изучить. Рассмотрим на примере многоквартирного домофона БВД-SM101R(T).

В комплект аппарата включается

Доводчик двери;
Блоки питания и управления;
Панель вызова;
Трубка и (при наличии) видеоэкран;
Соединительные шлейфы коммуникаций;
Электрический замок (магнитный или механический).

Как подключить – порядок действий

После изучения схемы подключения, необходимо определиться с местом, наименее подверженным влиянию погодных осадков. Согласно регламентированной инструкции требуется установить вызывную панель и надежно закрепить её болтами типа М5. Соединения осуществляются проводами, количество которых варьируется в зависимости от конкретной модели.

После сборки основной схемы, на каждом из необходимых этажей устанавливаются коммутаторы, которые будут связывать сеть приемных аппаратов в каждой квартире.

При подключении трубок обязательно определите нужный коммутатор, они могут отличаться количеством выводов в зависимости от модели коммутатора. Количество клемм, как правило, указывается последней цифрой в названии модели.

Правила самостоятельной установки

Трубка для домофона представлена как многофункциональное переговорное устройство, благодаря которому может связаться владелец недвижимости и его посетитель. Главный сигнал поступает от динамика и доходит до самого хозяина. В цифровых агрегатах производители предусмотрели наличие двужильного провода, к которому и подключается домофон. Но чтобы не допустить самых распространённых ошибок, нужно соблюдать определённую полярность.

Во внутреннем отсеке агрегата расположены микросхемы, которые необходимо запрограммировать соответствующим образом. Для этих целей можно использовать джампер или же перемычку. Если нужно узнать код, когда мастеру придётся разобрать устройство и рассмотреть плату.

Панель с цифрами чаще всего располагается возле джампера. Код складывается из чисел, которые соответствуют замкнутым перемычкам. Если мастер уже взялся за эту работу, тогда ему нужно иметь старую разборную конструкцию, чтобы потом собрать по ней новую деталь.

Небольшие сложности могут возникнуть с координатно-матричным устройством, так как такая трубка имеет ключи, которые состоят из «нуля» и семи жил. Чтобы не допустить самых распространённых ошибок, необходимо отыскать шины единиц и десятков. Практика показывает, что начальные жилы гораздо легче отыскать в щитке (одинаковые цифры в номере квартир). А вот чтобы найти шины единиц, нужно подняться на один этаж выше. Необходимый элемент расположен в верхнем щитке. Начинающему мастеру нужно помнить, что к десяткам подключается +, а к единицам -.

Если человек понимает, что он не сможет выполнить установку трубки самостоятельно, тогда лучше обратиться за помощью к специалистам. В этом случае можно рассчитывать на быстрое и качественное выполнение всех поставленных задач. Кроме того, специалист может порекомендовать наиболее подходящую модель устройства.

Основные поломки и ремонт

Поскольку домофон является довольно сложной сетью элементов и систем во всем здании, то нередки случаи проблем с подключением, коротких замыканий и обрывов.

Читайте также: Зачем нужен бесперебойник (ИБП)?

Для того чтобы минимизировать подобные казусы, следует приобретать продукцию проверенных фирм, таких как Vizit. Но так как даже самая качественная техника не застрахована от поломок. Рассмотрим проблемы с которыми вы можете столкнуться при эксплуатации:

«Клавиши функционируют, однако при вызове любого из абонентов происходит сигнал ошибки». В данном случае возможен обрыв соединения, необходимо проверить линии БВ-КМ, в норме напряжение на клеммах +LU= 5Вольт, на +LN=12Вольт. В случае обрыва, восстановить соединения.
«Вызывной блок не отвечает на набор клавиш». Вероятнее всего отсутствует питание блока вызова, необходимо проверить соединение клемм Y1, и Y2, правильность их подключения и напряжение, в норме от 13 до 18Вольт.
«При вызове абонента и снятии трубки с пульта, аппарат не переходит в режим голосовой связи». Неисправность пульта, проверка подключения к сети, в случае выхода из строя – замена.
«Несколько, или единичный абонент не вызывается». Проверить соединение пульта абонента с коммутатором, а также соединение цепи на предмет короткого замыкания. В случае неисправности пульта – заменить.
«При нажатии абонентом клавиши разблокировки замка, ничего не происходит». В случае если разблокировка не происходит только у одного абонента, заменить его пульт, если же проблема у всех пультов, то произвести осмотр и ремонт (по возможности) вызывного блока.
«При вызове конкретного абонента, происходит вызов еще нескольких». Вероятно, короткое замыкание в цепях этих абонентов, также возможна неисправность коммутатора и неправильное подключение пультов.
«Замок не открывается кнопкой и ключом». Вероятна проблема питания в цепи, либо вызывного блока. Возможно решение проблемы заменой шлейфа питания. В других случаях производиться диагностика процессора.
«Замок всегда находиться в разблокированном состоянии». Неверное подключение замка, либо вызывного блока, а также вероятное короткое замыкание в этом контуре.

Настоятельно рекомендуется осуществлять ремонт и программирование любого аппарата, только при наличии профессиональных навыков и знаний, это сэкономит время и нервы, а также минимизирует вероятность повторных неисправностей. Также об особенностях ремонта домофонов данной марки вы можете прочесть в этой статье.

Набор кода домофонов VIZIT

Основная функция кодов домофонов – открытие двери при утере ключей «ТМ», или при их отсутствии.

Цели использования кодов домофонов:

Общие коды – четырехзначные. Домофоны крепятся на подъезде для всех квартирантов. Сообщается кодовый номер каждому владельцу помещения, после установки домофонов.
Индивидуальные коды – трехзначные. Сообщается номер кода домофона для любых желающих жильцов, или для абонентов всех квартир, после установки домофонов, или с помощью сервисной службы.
Стандартные коды – варианты: «423», «звездочка» — «*», «решетка» — «#», набор комбинации «12#345».

Являются одинаковыми кодами для всех домофонов «Визит». Используются работниками службы сервиса. Установка домофонов осуществляется на производстве и может меняться монтажниками после установки, на определенных объектах.

При правильном наборе сигнала набирается мастер-код, варианты: «0000», «11639», «1234», «12345», «3535», «6767», «9999». Функции кнопок на цифровых пультах домофонов:

кнопка «2» – начальная установочная кнопка для квартир;
кнопка «3» – является программным началом входных электронных ключей;
кнопка «4» – удаляет ключ из памяти аппарата;
кнопка «*» (звездочка) – выход из установленного режима или командой, отклоняющей набор кода;
кнопка «#» (решетка) — является командой выполнения установки.

Домофоны, не имеющие дисплеев, или кнопок решетки (#) и звездочки (*), нажимают кнопки – «С» и «К».

Правила эксплуатации и обслуживания

Для формирования безопасных условий и эффективной работы оборудования на весь заявленный срок эксплуатации, необходимо регулярно производить его осмотры и техобслуживание.

Сроки этих осмотров и обслуживания, регламентируются обслуживающей компанией, учитывая внешние факторы и условия работы, но не меньше чем один раз в год.

Для осуществления техосмотров и обслуживания назначаются квалифицированные специалисты, полностью ознакомленные со схемами соединения узлов системы, уникальными особенностями каждого из аппаратов, условиями эксплуатации, а также инструкциями по безопасности.

Порядок технического обслуживания заранее определен, и содержит в себе следующие виды работ:

Оценка состояния заземлений вызывного блока и монтажной кабины в полном соответствии с требуемыми ГОСТ, актуальными в стране потребления на текущий момент.
Осмотр и очистка внешних панелей вызывного блока, блока управления, доводчика двери, замка и кнопок. Оценка надежности креплений и осмотр на наличие у перечисленных выше узлов повреждений.
Диагностика состояния линий коммуникации и стабильности соединений всех устройств.
Диагностика функций системы контроля доступа по регламенту блоков этой системы.
В случае истечения срока эксплуатации у каких-либо из перечисленных выше устройств системы контроля доступа, производиться их замена.

Если при осмотре всех узлов и устройств системы после истечения срока эксплуатации явных дефектов не выявлено, а также произведена успешная проверка изоляции элементов, сопротивление в системе составляет не менее 2 МОм и напряжении 500Вольт, и система работает исправно, допускается увеличение срока их работы до 10 лет.

Советы специалистов

Перед установкой приобретённого агрегата обязательно определяют наиболее подходящее место. Специалисты рекомендуют избегать розеток, выключателей, щитовых распределителей коробки, а также других объектов, которые питаются от электросети. Мастер должен хорошо понимать, в каком именно месте проходят провода. В выбранном месте под коробку заводят двужильный монтажный, а также цветной кабель. Они обязательно прокладываются до самого щитка на лестничной клетке.

Во время подключения категорически запрещено горизонтального положения проводки, так как звонок просто не будет поступать в жилище. Все элементы должны быть прикручены вертикально к стене. На всех современных трубках присутствует сразу два контакта и схема подключения проводов. Одна сторона подсоединяется к контактам, а вот вторая к щитку в подъезде. В общедомовом коробе прокладываются разноцветные провода.

Чтобы не допустить самых распространённых ошибок, нужно знать не только цвет кабеля, но и номер квартиры. По нужной расцветке подсоединяется провод к коммутатору. После всех этих манипуляций остаётся только проверить работоспособность агрегата. Система должна работать безотказно, чтобы обеспечить безопасность жильцов многоквартирного дома.

Автор: Александр Белозеров
Распечатать

Самостоятельный монтаж трубки для домофона Визит (Vizit)

Официальный сайт предприятия – domofon.ru, телефоны московского офиса – +7 (495) 739-52-73,.

Основные модели, их назначение и особенности

Читайте также: Испытание изоляции повышенным напряжением постоянного тока

Многофункциональная серия БВД 300 – включает в себя такие модели как:

БВД 306 – для вызова от двух до шести единовременных абонентов, в зависимости от модификации.

БВД 310 – для вызова от двадцати до восьмидесяти абонентов.

– БВД 403A, 411A, 405A,405A-2,405A-4 – без использования встроенных камер.

– БВД 403CPL,410, 405CP1,405CP-2,405CP-4,444-1,2,4 – с встроенными камерами.

Число единовременных абонентов указано в виде последней цифры.

– БВД – 431, 432. Вызов до двух ста абонентов.

Классификация домофонов производиться по трем признакам:

1.По средствам связи

Звуковые домофоны – с функцией голосовой связи;
Видео домофоны – с возможностью вывода картинки на экран, с целью визуального опознавания посетителей.

2.По числу возможных абонентов

Многоквартирный – комплексная система, с возможностью обслуживания до двух ста абонентов в одном здании.
Для одного подъезда – от десяти до ста абонентов.
Офисный (или групповой) – от одного до шести абонентов.
Индивидуальный – при обслуживании одного абонента, например, в частном доме.

3.По типу соединения основных и внешних блоков, от внешней двери к внутренним

С использованием двух проводов – цифровой метод пересылки сигналов, голосовой информации, адресов и команд.
Матрично-координатный метод, с использованием двадцати проводов (в основном для видео домофонов).

Домофон визит, как подключить трубку в квартире. Что делать, если отключили трубку домофона?

Возможно кто-то попадал в ситуацию с отключением трубки домофона. Поэтому решил написать о том, как можно вернуть работоспособность трубки. А именно включение вызова в квартиру. Модель моего домофона VIZIT БУД-301М, поэтому все приведенные ниже манипуляции будут работать именно на этой модели.

Читайте также: Принцип действия, размещение и проверка термопредохранителя в трансформаторе

Первый делом нужно найти блок управления домофона у меня он выглядит так:

Сам блок в моем подъезде находился в щитке со счетчиками на первом этаже (если не нашли на первом, то посмотрите на втором):

Вскрываем коробку блока и получаем доступ к плате, на которой нужно переключить переключатель PASSWORD в положение OFF. Это нужно для того чтобы отключить пароль входа в режим сервисных установок.

Отключив пароль входа можно приступить к включению вызова в нашу квартиру. Подходим к самому домофону и набираем такую комбинацию #9998ХХ#1* , где ХХ номер вашей квартиры.

— набираем на домофоне #999 вход в сервисный режим, после ввода этой комбинации 2 раза прозвучит сигнал;

— набираем 8 — команда для изменения вызова в квартиру (звучит 1 сигнал);

— далее набираем номер квартиры X или XX или XXX, после которого нажать #;

— набираем 1 — команда включения вызова в квартиру (0 — отключение вызова);

— * выход из сервисного режима.

Вот скрины из руководства:

После всех манипуляций возвращаемся к блоку управления и возвращаем переключатель PASSWORD в исходное положение ON. Тем самым заметаем следы.

Ну вроде все. Всем удачи!

Читайте также: Последовательное и параллельное соединение аккумуляторов

Схема подключения

Схема подключения рассматриваемого БВД-SM101R(T)

В комплект аппарата включается

Доводчик двери;
Блоки питания и управления;
Панель вызова;
Трубка и (при наличии) видеоэкран;
Соединительные шлейфы коммуникаций;
Электрический замок (магнитный или механический).

Домофон, как подключить трубку 2 провода. Общая схема

Домофонные системы работают на основе одной из двух технологий:

устаревающей координатно-матричной;
либо более современной цифровой.

В обеих схемах квартирные трубки соединяются проводами с коммутатором подъездной станции. Их отличие:

при первом методе число проводников повторяет количество обслуживаемых квартир;
цифровой способ предусматривает центральную магистраль, обеспечивающую ответвления к абонентам.

Домофон цифровой системы

Это наиболее дорогое оборудование. Оно создается на обслуживание до 255 квартир одновременно.

Общая схема

Подключение квартирных аппаратов выполняется двужильным медным кабелем. Его монтируют параллельными цепочками по каждому стояку внутри подъезда. Все трубки подключают в параллель с соблюдением полярности.

Для разграничения номера квартиры внутри корпуса каждой трубки есть плата установки перемычек. Их называют «джамперы», а нанесенная нумерация позволяет выполнять кодирование.

Чтобы ввести номер квартиры достаточно замкнуть джамперы, сумма маркировки которых даст нужное число.

Например, любимая нами квартира №13 вводится замыканием перемычек №1, 4, 8.

Все остальные контакты на этой плате должны быть разомкнуты.

Принцип работы

Когда абонент набирает номер квартиры на входе в подъезд, то сигнал от процессора поступает на все подключенные аппараты. Однако сработает только тот, где совпадет количество установленных джамперов.

Во время замены трубки или монтажа нового видео

домофона следует выставлять количество перемычек по номеру квартиры , как и ранее. Если этого не сделать, то аппарат правильно работать не будет.

Цифровой домофон здания зависит от состояния оборудования в квартирах.

Когда кто-то из жильцов меняет трубку и неправильно настраивает перемычки, то неисправность появляется во всей системе. Требуется ее ремонт и поиск дефектов представителем обслуживающей компании.

Домофон координатно-матричной системы

Это проверенное временем оборудование. Поломка любой квартирной трубки не влияет на работу домофона здания.

Общая схема

Каждая квартира подключается к коммутатору отдельной парой, чем создается большой расход провода.

Принцип работы

Кабель от коммутатора прокладывают многожильным. Его провода разбивают на две группы:

блок десяток;
единицы.

Блок десяток подключают к плюсу, жилы маркируют от нуля до семи. А на группу единиц подводится минус системы. Ее маркировка выполняется от 1 до 10.

Для подключения оборудования квартиры плюс ее трубки монтируют на контакт десяток, а минус — единиц. Например, квартира №72 подключается минусом на Е7, а плюсом — D2.

Таким образом работает оборудование для квартир с номером до 80. Если возникает необходимость большего использования номеров, то применяют технологию смещения параметров настроек.

Она предусматривает возможность перепрограммирования номеров, начинающихся с цифры 81. В этом случае для замены трубки необходимо знать эти настройки.

Зданиям с небольшим количеством квартир подходит более дешевое оборудование: домофон со встроенным коммутатором. В ней предусмотрено прямое подключение квартиры с панелью вызова.

Читайте также: Технические характеристики и применение провода ПУГНП

Как подключить – порядок действий

Порядок подключения трубки домофона

Домофонные системы, как и вся техника, по разным причинам иногда перестают работать корректно или вовсе ломаются. Взялись за работу над заменой трубки домофона лично? Схема монтажа трубки Vizit такова:

Предварительно следует подсоединить установленный в помещении блок для переговоров к линии системы домофона. При подключении коммутационного кабеля внимательно проследите, чтобы полярность соответствовала указателям.
Следующий шаг – крепление держателя трубки в удобном для вас месте. Монтажные шурупы производитель поставляет в наборе с устройством.
Затем возьмите коммутационный кабель из комплекта и приступайте к подключению трубки к держателю, задействуя его.
Настройте громкость сигнала с помощью специально предназначенной для этого кнопки.
Нажимайте открывающую замок входной двери кнопку, когда хотите, чтобы гость вошел в дом.

На видео: Монтаж и подключение трубки «Визит»

Основные поломки и ремонт

«Клавиши функционируют, однако при вызове любого из абонентов происходит сигнал ошибки». В данном случае возможен обрыв соединения, необходимо проверить линии БВ-КМ, в норме напряжение на клеммах +LU= 5Вольт, на +LN=12Вольт. В случае обрыва, восстановить соединения.
«Вызывной блок не отвечает на набор клавиш». Вероятнее всего отсутствует питание блока вызова, необходимо проверить соединение клемм Y1, и Y2, правильность их подключения и напряжение, в норме от 13 до 18Вольт.
«При вызове абонента и снятии трубки с пульта, аппарат не переходит в режим голосовой связи». Неисправность пульта, проверка подключения к сети, в случае выхода из строя – замена.
«Несколько, или единичный абонент не вызывается». Проверить соединение пульта абонента с коммутатором, а также соединение цепи на предмет короткого замыкания. В случае неисправности пульта – заменить.
«При нажатии абонентом клавиши разблокировки замка, ничего не происходит». В случае если разблокировка не происходит только у одного абонента, заменить его пульт, если же проблема у всех пультов, то произвести осмотр и ремонт (по возможности) вызывного блока.
«При вызове конкретного абонента, происходит вызов еще нескольких». Вероятно, короткое замыкание в цепях этих абонентов, также возможна неисправность коммутатора и неправильное подключение пультов.
«Замок не открывается кнопкой и ключом». Вероятна проблема питания в цепи, либо вызывного блока. Возможно решение проблемы заменой шлейфа питания. В других случаях производиться диагностика процессора.
«Замок всегда находиться в разблокированном состоянии». Неверное подключение замка, либо вызывного блока, а также вероятное короткое замыкание в этом контуре.

2.Монтаж системы

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ ВНИМАНИЕ!

Во включённом в сеть блоке управления имеется опасное для жизни напряжение -220 В.

Не производите монтажные и ремонтные работы при включённом питании.

ПОРЯДОК УСТАНОВКИ

ЗАПРЕЩАЕТСЯ устанавливать блок вблизи отопительных и нагревательных приборов.

Допускается крепление блока шурупами из комплекта поставки.

Установка блоков домофона производится в соответствии с инструкциями на эти блоки.

Схемы соединений блоков приведены на рисунках 1-7.

Для монтажа цепей следует использовать провода в соответствии с таблицей 1.
Таблица 1 — минимальные требования по параметрам проводов

Цель	максимальная длина, м
БУД — БВД	30	50	—
БУД — БК — УКП	75	200	—
БУД — Элекромагнитный замок (VIZIT-ML400)	—	30	50
БУД — Элекромеханический замок (EL-301B)	—	10	30
Провод — сечение, мм2	0,07	0,2	0,5
Провод — диаметр, мм	0,3	0,5	0,8

Монтаж блока управления с блоками коммутации БК-4 и БК-10

Номера квартир закодированы так: FA — № 1, FB — № 2, FC — № 3, FD — № 4.

Пример соединений блока коммутации БК-4 и УКП квартир с номерами 8, 9, 10, 11 приведен на рисунке 4.

Подключите перемычку DA к контакту 0 (0 — десяток в номерах квартир 8, 9 для клемм FA, FB).

Подключите перемычку DD к контакту 1 (1 — десяток в номерах квартир 10, 11 для клемм FC, FD).

Подключите перемычки EA, EB, EC, ED к контактам 8, 9, 0, 1 соответственно.

Номера квартир закодированы так: FA — № 8, FB — № 9, FC — № 10, FD — № 11.

Читайте также: Тензодатчики – устройство, классические схемы подключения, маркировка, полезная информация для ремонта

Номера квартир закодированы так: FA — № 140, FB — № 141, FC — № 142, FD — № 139.

Клемма «+» УКП соединяется с одной из клемм LN блока коммутации, а клемма «-» УКП — с одной из клемм 0…9, которые соответствуют единице в номере квартиры.

Пример соединения блока коммутации БК-10 и УКП квартир с номерами от 10 до 19 показан на рисунке 5.

Монтаж блока управления с блоками коммутации БК-30 и БК-100

Клеммы LINE, GND, SEL и Ek блоков коммутации соединяются с соответствующими клеммами блока управления.

В блоке коммутации БК-30 выходная шина десятков имеет 3 клеммы DA, DB, DC, выходная шина единиц — 10 клемм Е0-Е9.

В блоке коммутации БК-100 выходная шина десятков имеет 10 клемм D0-D9, выходная шина единиц- 10 клемм Е0-Е9.

Клемма «+» УКП подключается к линии десятков, а клемма «-» УКП — к линии единиц.

На рисунке 6 приведен пример соединения блока коммутации БК-30 и УКП квартир с номерами 3, 10, 25.

УКП квартиры № 3 соединяется с проводом 0 десятка (клемма DA) и проводом 3 единицы (клемма Е3), УКП квартиры № 10 соединяется с проводом 1 десятка (клемма DВ) и проводом 0 единицы (клемма Е0), УКП квартиры № 25 соединяется с проводом 2 десятка (клемма DC) и проводом 5 единицы (клемма Е5). На рисунке 7 приведен пример соединения блока коммутации БК-100 и УКП квартир с номерами 53, 85, 90: УКП квартиры № 53 соединяется с проводом 5 десятка (D5) и проводом 3 единицы (Е3), УКП квартиры № 85 соединяется с проводом 8 десятка (D8) и проводом 5 единицы (Е5), УКП квартиры № 90 соединяется с проводом 9 десятка (D9) и проводом 0 единицы (Е0).

Правила эксплуатации и обслуживания

Порядок технического обслуживания заранее определен, и содержит в себе следующие виды работ:

Оценка состояния заземлений вызывного блока и монтажной кабины в полном соответствии с требуемыми ГОСТ, актуальными в стране потребления на текущий момент.
Осмотр и очистка внешних панелей вызывного блока, блока управления, доводчика двери, замка и кнопок. Оценка надежности креплений и осмотр на наличие у перечисленных выше узлов повреждений.
Диагностика состояния линий коммуникации и стабильности соединений всех устройств.
Диагностика функций системы контроля доступа по регламенту блоков этой системы.
В случае истечения срока эксплуатации у каких-либо из перечисленных выше устройств системы контроля доступа, производиться их замена.

Ключевые особенности домофонов Визит

В официальной инструкции по использованию этого агрегата чётко прописаны основные меры предосторожности. Мастер должен помнить, что максимальное напряжение в агрегате не превышает показателя 18 В. Эксперты не рекомендуют проводить даже минимальное обслуживание и ремонт оборудования, если питание не отсоединено.

Все пусконаладочные манипуляции должны осуществляться исключительно специализированной компанией. Помимо этого, в инструкции чётко описан порядок всех действий. Каждый нюанс обязательно должен быть изучен перед выполнением монтажных работ. Под рукой всегда необходимо иметь схему соединения разных блоков связующего агрегата.

В инструкции к аудиотрубке для домофона Vizit производители указали графическое изображение всего процесса установки системы. Нельзя допускать попадание снега или же дождя на внешний блок вызова. Эксперты не рекомендуют применять современные электромагнитные замки, которые обладают сопротивлением выше 20 и ниже 10 Ом. Инструкция по эксплуатации в обязательном порядке включает подробное описание самых важных ключевых параметров домофона:

Масса блока.
Мощность потребления.
Напряжение блока питания.
Габариты (размер) вызывного блока.
Допустимые эксплуатационные условия (показатель минимальной и максимальной температуры воздуха, относительную влажность).

Если мастер решил установить видеодомофон, то он обязательно указывает оптимальные параметры камеры.

Источник

Если не проходит вызов в вашу квартиру

Что делать, если не работает ключ

Коды для домофона

Универсальный ключ Vizit

Вывод

Как открыть домофон Vizit без ключа

Режимы программирования

Вход в сервисный режим

Установить или сменить код для квартиры

Как грамотно настроить домофонную систему?

Внесение идентификаторов в память устройства

Какие режимы работы переговорного оборудования?

В чем необходимость знания шифров переговорного устройства?

Бесконтактный RFID

Запись на заготовку

Программирование домофонов

Производитель Raimann

Производитель VIZIT

Производитель Eltis

Новости

Инструкция домофона VIZIT БУД-301M

Полное техническое описание

2.Монтаж системы

ПОДГОТОВКА К РАБОТЕ, ПРОГРАММИРОВАНИЕ

ПРОВЕРКА РАБОТЫ И РЕГУЛИРОВКА БЛОКА УПРАВЛЕНИЯ

ПОРЯДОК РАБОТЫ

СХЕМЫ ПОДКЛЮЧЕНИЯ

Техно-Блог рекомендации:

Домофоны Vizit «Визит». Особенности оборудования, плюсы и минусы

Основные модели, их назначение и особенности

Схема подключения

Как подключить – порядок действий

Правила самостоятельной установки

Основные поломки и ремонт

Набор кода домофонов VIZIT

Правила эксплуатации и обслуживания

Советы специалистов

Самостоятельный монтаж трубки для домофона Визит (Vizit)

Основные модели, их назначение и особенности

Домофон визит, как подключить трубку в квартире. Что делать, если отключили трубку домофона?

Схема подключения

Домофон, как подключить трубку 2 провода. Общая схема

Домофон цифровой системы

Общая схема

Принцип работы

Домофон координатно-матричной системы

Общая схема

Принцип работы

Как подключить – порядок действий

Порядок подключения трубки домофона

Основные поломки и ремонт

2.Монтаж системы

Правила эксплуатации и обслуживания

Ключевые особенности домофонов Визит

Это тоже интересно:
