Сегодня мы проведем небольшой обзор токоизмерительных клещей, сравним их функционал и точность измерений, выберем победителя нашего рейтинга, а также узнаем о разновидностях клещей и их различиях. Но прежде, чем приступать непосредственно к обзору, давайте рассмотрим, какими вообще могут быть токоизмерительные клещи, чем они различаются и в какой сфере используется та или иная модификация.

Назначение и виды токоизмерительных клещей

Токоизмерительные клещи — пожалуй, единственный инструмент, позволяющий измерять ток в цепи, не разрывая ее. Различаются они по устройству, функциональности, максимальному измеряемому напряжению и типу измеряемого тока (постоянный либо переменный). Так какими же могут быть наши клещи и как они работают?

Начнем, пожалуй, с известных многим одноручных клещей — по сути это мультиметр (чаще всего) с дополнительным токовым датчиком. Пользоваться такими клещами довольно просто — для этого достаточно перевести переключатель в режим амперметра, развести клещи и свести их, заключив проводник внутри кольца. Сила тока в этом проводнике высветится на цифровом индикаторе.

Для измерения силы тока в труднодоступных местах на некоторых моделях предусмотрена кнопка фиксации результата.

Такие одноручные клещи рассчитаны на сравнительно низкое (до 1000 В) напряжение и, в силу своей компактности и удобства в использовании, наиболее подходят для применения в бытовых условиях.

Важно! Измерять силу тока можно лишь на одиночном проводнике — охватив клещами оба провода, в качестве результата Вы получите нуль. Происходит это из-за того, что в проводниках протекает ток, равный по значению, но различный по направлению. Получение результата, отличного от нуля, говорит о наличии утечки, равной полученному результату.

Помимо одноручных выпускаются также двуручные, предназначенные для работы с напряжением от 2000 до 10000 В.

Работать одной рукой с такими клещами уже не получится. Столь неудобная в применении конструкция придумана неспроста. Дело в том, что по технике безопасности токоизмеряющие устройства, предназначенные для измерений свыше 1 кВ, должны иметь длину изоляторов не менее 38 см, а рукояток — не менее 13 см. К счастью, в быту такие напряжения практически не встречаются, поэтому работать с двуручными клещами придется немногим.

Как уже было сказано, помимо максимального измеряемого напряжения, измерительные клещи различаются также по типу измеряемого тока. Каковы различия между ними и как узнать, для тока какого типа предназначен тот или иной прибор? Это на самом деле несложно — по маркировке на корпусе (сейчас имеются ввиду клещи высокого или хотя бы среднего качества, а не собранные в подвале на коленках). Так, на корпусе клещей, предназначенных для измерения переменного тока, будет проставлена маркировка AC, для постоянного же — DC (чаще — ACDC). Различия же в принципе работы. Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора.

В целом конструкция токовых клещей переменного тока проста. Они состоят из разводного магнитопровода с намотанной на него вторичной обмоткой, подключенной к амперметру. В роли первичной обмотки выступает измеряемый проводник, протекающий по которому ток создает переменное магнитное поле, передающееся через магнитопровод вторичной обмотки и возбуждающее в ней электромагнитную индукцию. Возникший в результате электрический ток как раз и измеряется амперметром. Данная схема объясняет принцип работы токовых клещей переменного тока, но как же работают клещи для измерения тока постоянного? Ведь, как известно, трансформатор может работать только в цепях переменного тока. Сейчас мы получим ответ и на этот вопрос.

Для измерения постоянного тока используются уже другие принципы. Общеизвестно, что проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле, и чем выше сила тока, тем более мощным это поле получается. Так вот, измерив это поле, можно получить представление о силе и даже направлении тока. Наличие и интенсивность магнитного поля определяется специальным датчиком (датчиком Холла). Клещи, оснащенные датчиком Холла, в отличие от трансформаторных, способны измерять как постоянный ток, так и переменный, а стоят незначительно дороже. Так что если придется выбирать, какие лучше приобрести, то рекомендуются именно они. Помимо своих непосредственных функций (измерение силы тока без разрыва цепи), многие современные клещи представляют собой полноценный тестер (мультиметр), позволяющий измерить напряжение, сопротивление, а также прозвонить участки цепи и проверить работоспособность некоторых радиоэлементов.

Но не стоит забывать также об аналоговых (стрелочных) клещах, которые, несмотря на все достоинства и удобства своих цифровых собратьев, все еще продолжают использоваться наряду с ними. Происходит это ввиду их менее высокой стоимости и способности работать без источника питания.

Теперь, зная, какими могут быть токоизмерительные клещи, можно перейти непосредственно к обзору. В сегодняшнем рейтинге будут участвовать 10 клещей различных производителей, разных ценовых категорий, но непременно имеющие высокие оценки пользователей. Позиционироваться клещи будут в порядке возрастания их качества.

Видео — Для чего нужны токовые клещи и чем они лучше мультиметра

ТОП-10 лучших клещей-мультиметров

10. Токовые клещи m9912

Довольно неудобные в обращении клещи, правда достаточно точные и имеющие ряд дополнительных опций. Вполне могут выполнять основные функции мультиметра. Страна производства — Китай. Средняя стоимость — 4680 рублей.

Виды измерений:

• напряжение постоянное — до 1000 В;
• напряжение переменное — до 750 В;
• ток постоянный — до 1000 А;
• ток переменный — до 1000 А;
• сопротивление — до 30 МОм;
• емкость — отсутствует;
• проверка транзисторов — отсутствует;
• частотомер — до 30 кГЦ;
• датчик температуры — нет;

Дополнительные возможности:

• звуковая прозвонка — есть;
• испытание диодов — есть;
• удержание данных — есть;
• функция определения фазы — нет;
• индикатор разряда батарей — есть;
• подсветка экрана — есть;
• автоотключение — нет;
• автовыбор пределов измерений — нет.

Общие характеристики:

• максимальное измеряемое напряжение 1000 В;
• раскрытие клещей — 55 мм;
• разрядность дисплея — 3200;
• питание — Батарея Крона (9 В).

Токовые клещи m9912

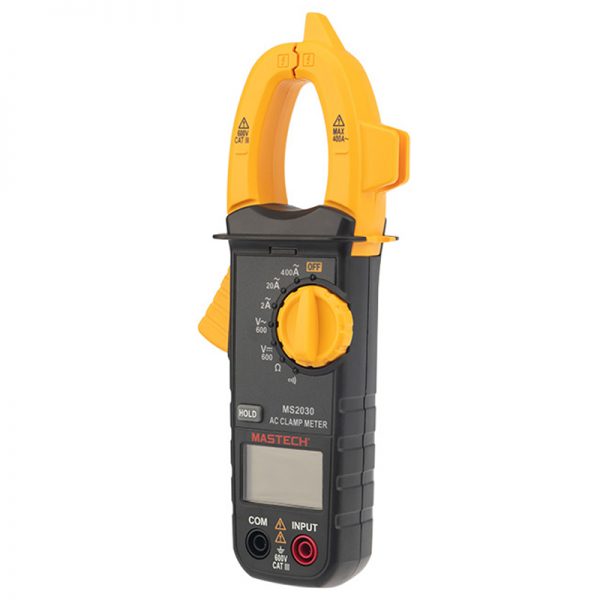

9. Токовые клещи MASTECH MS2030

Достаточно удобные в использовании и точные клещи. Обладают даже некоторыми (весьма ограниченными) возможностями мультиметра и функцией фиксации показаний, что довольно удобно в труднодоступных местах. Страна производства — Китай. Средняя стоимость — 2100 рублей.

Виды измерений:

• напряжение постоянное (U-) — до 600 В;
• напряжение переменное (U~) — до 600 В;
• ток постоянный (I-) — нет;
• ток переменный (I~) — до 200 А;
• сопротивление — до 2 КОм;
• емкость — отсутствует;
• проверка КУ транзисторов — отсутствует;
• частотомер — отсутствует;
• датчик температуры — отсутствует.

Дополнительные возможности:

• звуковая прозвонка — есть;
• испытание диодов — есть;
• удержание данных — есть;
• функция определения фазы — отсутствует;
• индикатор низкого заряда батарей — есть;
• подсветка экрана — отсутствует;
• автоотключение — отсутствует;
• автовыбор пределов измерений — есть.

Общие характеристики:

• максимальное измеряемое напряжение 600 В;
• раскрытие клещей — 28 мм;
• разрядность дисплея — 3500;
• питание — з элемента ААА (4,5 В).

Токовые клещи MASTECH MS2030

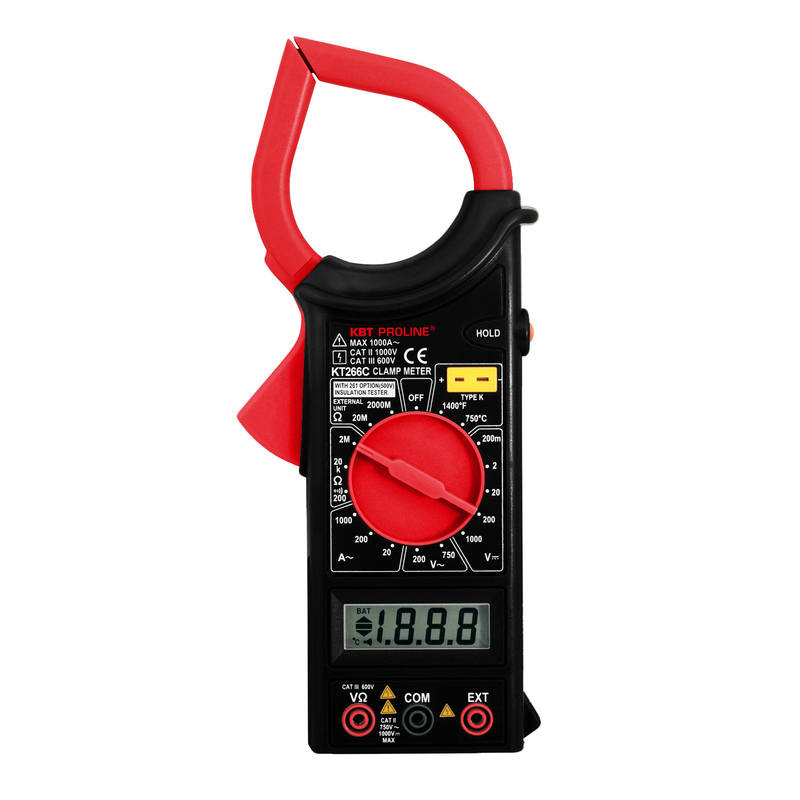

8. Цифровые токовые клещи КВТ KT 266C PROLINE

Неплохая модель среднего класса, обладает набором основных функций, что позволяет использовать прибор и как мультиметр. Основное достоинство — достаточно широко раскрываемые клещи, что упрощает захват труднодоступных проводов. Страна производства — Тайвань. Средняя стоимость — 1890 рублей.

Виды измерений:

• напряжение постоянное — до 1000 В;
• напряжение переменное — до 750 В;
• ток постоянный — нет;
• ток переменный — до 1000 А;
• сопротивление — до 30 МОм;
• емкость — отсутствует;
• проверка транзисторов — отсутствует;
• частотомер — до 30 кГЦ;
• датчик температуры — нет.

Дополнительные возможности:

• звуковая прозвонка — есть;
• испытание диодов — есть;
• удержание данных — есть;
• функция определения фазы — нет;
• индикатор разряда батарей — есть;
• подсветка экрана — есть;
• автоотключение — нет;
• автовыбор пределов измерений — нет.

Общие характеристики:

• раскрытие клещей — 50 мм;
• разрядность дисплея — 2000;
• максимальное рабочее напряжение — 1000 В;
• питание — батарея типа Крона (9 В).

Токовые клещи КВТ KT 266C PROLINE

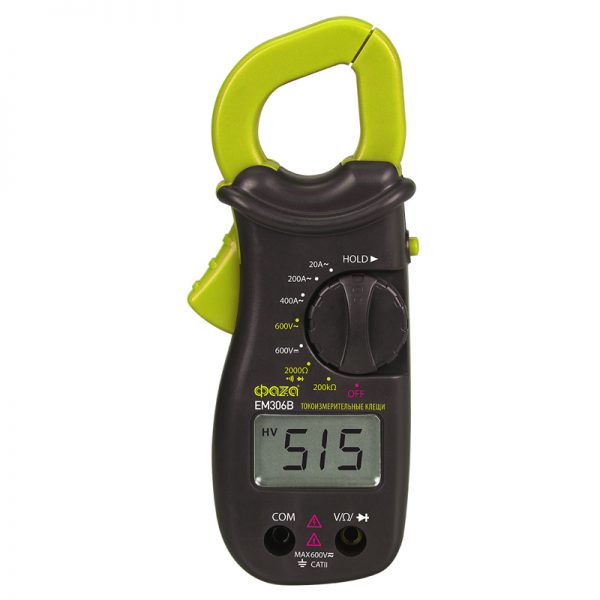

7. Токовые клещи ФАZА EM306B

Полупрофессиональные клещи с небольшим дополнительным набором функций. В общем, довольно неплохая модель, особенно с учетом низкой стоимости. Точность измерения достаточно высока и в большинстве случаев данная модель с успехом может заменить тестер. Страна производства — Китай. Средняя стоимость — 995 рублей.

Виды измерений:

• напряжение постоянное (U-) — до 600 В;
• напряжение переменное (U~) — до 600;
• ток постоянный (I-) — нет;
• ток переменный (I~) — до 400 А;
• сопротивление (R) — до 9 МОм;
• емкость (C) — есть;
• проверка КУ транзисторов — отсутствует;
• частотомер — до 400 Гц;
• датчик температуры — отсутствует.

Дополнительные возможности:

• звуковая прозвонка — есть;
• испытание диодов — есть;
• удержание данных — есть;
• установка нуля — отсутствует;
• индикация перегрузки и низкого заряда батарей — есть;
• подсветка экрана — отсутствует;
• автоотключение — отсутствует.

Общие характеристики:

• категория безопасности — КАТ II 600 В;
• максимальное измеряемое напряжение — 600 В;
• питание — 2 элемента ААА (3 В);
• разрядность дисплея — 2000;

Токовые клещи ФАZА EM306B

Видео — Обзор Клещи ФАZА EM306B

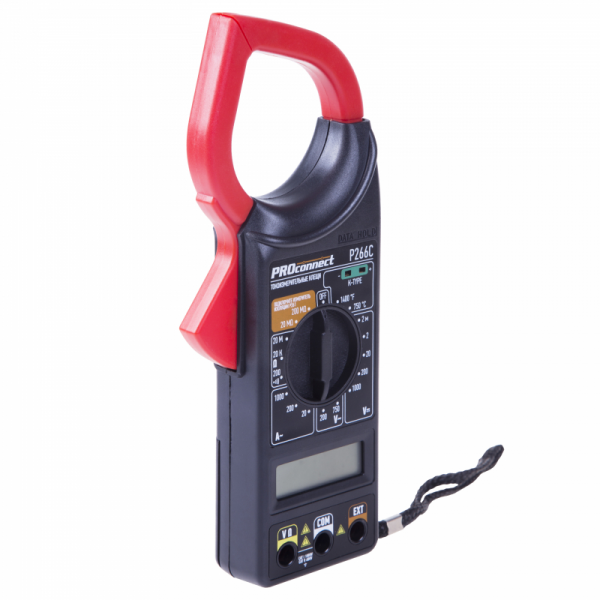

6. Токовые клещи PROconnect P266C

Прибор удобен в использовании, имеет довольно качественные и длинные (около метра) щупы. В целом вполне подходит для домашнего использования. Страна-производитель — Китай. Средняя стоимость — 899 рублей.

Виды измерений:

• постоянное напряжение — до 1000 В;
• переменное напряжение — до 750 В;
• постоянный ток — нет;
• переменный ток — до 1000 А;
• сопротивление — до 2 МОм;
• емкость — отсутствует;
• проверка коэффициента усиления транзисторов — отсутствует;
• частотомер — нет;
• датчик температуры — от –20 до +1000 C.

Дополнительные функции:

• звуковая прозвонка — есть;
• проверка диодов — есть;
• удержание данных — есть.
• установка нуля — нет;
• индикация перегрузки и разряда батарей — нет;
• подсветка дисплея — нет;
• разрядность дисплея — 1999;
• автоотключение — нет;
• регистрация max значений (Max Hold) (скачка тока, например при запуске двигателя).

Общие характеристики:

• максимальное рабочее напряжение 1000 В;
• питание — 2 элемента ААА (3 В).

Токовые клещи PROconnect P266C

Видео — Описание и работа токовых клещей PROconnect P266C

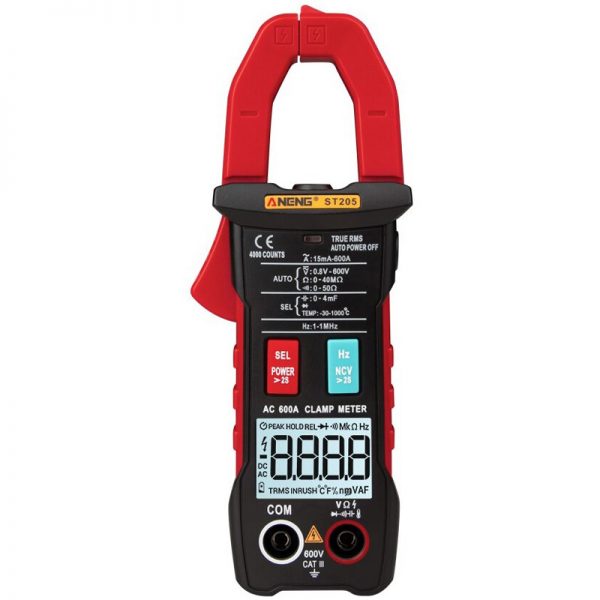

5. Токовые клещи-мультиметр переменного тока ANENG ST205

Относительно точные для своего класса клещи, дополненные также и достаточно функциональным мультиметром с автовыбором режима измерений. В целом вполне могут быть использованы как домашним мастером, так и электриком — профессионалом. Страна производства — Китай. Средняя стоимость — 1936 рублей.

Виды измерений:

• напряжение постоянное (U-) — до 600 В;
• напряжение переменное (U~) — до 600 В;
• ток постоянный (I-) — нет;
• ток переменный (I~) — до 600 А;
• сопротивление (R) — до 40 МОм;
• емкость (C) — от 4 нФ до 400 мкФ;
• проверка КУ транзисторов — отсутствует;
• частотомер — до 1 МГц;
• температурный датчик — от -30C до +1000 C.

Дополнительные функции:

• звуковой сигнализатор — есть;
• испытание диодов — есть;
• удержание данных — есть;
• установка нуля — нет;
• индикация перегрузки и низкого заряда батарей — есть;
• подсветка экрана — есть;
• автоотключение — нет.

Общие характеристики:

• раскрытие клещей — 29 мм;
• максимальное измеряемое напряжение 600 В;
• источник питания — 2 элемента ААА (3 В);
• разрядность дисплея — 4000.

Токовые клещи переменного тока ANENG ST205 с функцией мультиметра

4. UT201, клещи токовые цифровые ACA с автовыбором измеряемого диапазона

Удобные в обращении клещи, с довольно высоким класом точности, обладают также базовыми функциями мультиметра. Достаточно неплохая модель для домашнего использования Страна производства — Китай. Средняя стоимость — 2300 рублей.

Виды измерений:

• постоянное напряжение — до 600 В;
• переменное напряжение — до 600 В;
• постоянный ток — нет;
• переменный ток — до 400 А;
• сопротивление — до 20 МОм;
• емкость — отсутствует;
• проверка КУ транзисторов — отсутствует;
• частотомер — нет;
• датчик температуры — нет.

Дополнительные функции:

• звуковой сигнализатор — есть;
• испытание диодов — есть;
• удержание данных — есть;
• установка нуля — нет;
• индикация перегрузки и низкого заряда батарей — нет;
• подсветка экрана — нет;
• автоотключение — есть;
• автовыбор диапазонов измерений — есть.

Общие характеристики:

• максимальное измеряемое напряжение — 600 В;
• стандарты безопасности — CAT II 600 V, CAT III 300 V;
• рабочий температурный диапазон — от 0 до +40 C;
• рабочая влажность — 0% — 70%;
• питание — 2 элемента ААА (3 В);
• paзpяднocть диcплeя — 2000.

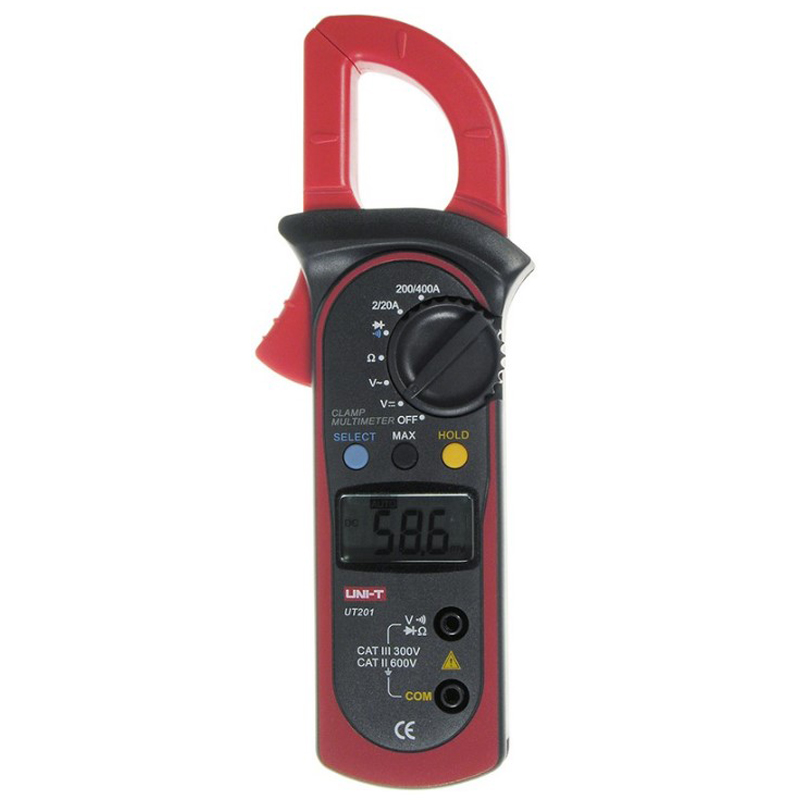

UT201, клещи токовые цифровые ACA с автовыбором измеряемого диапазона

Видео — Обзор токовых клещей UNI-T UT201

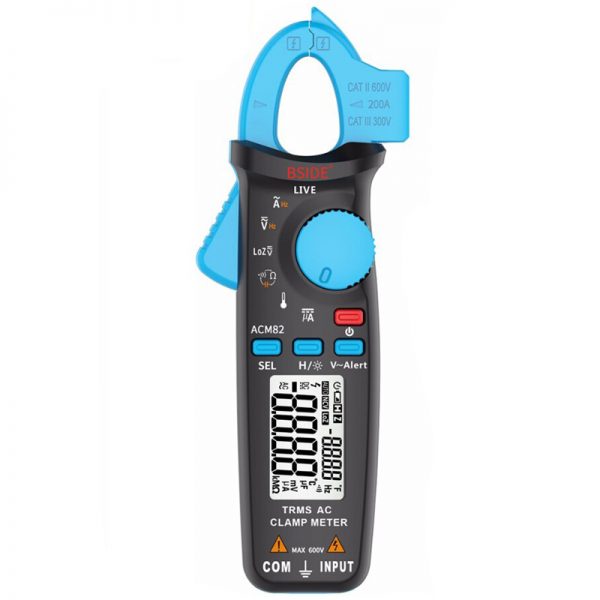

3. Токовые клещи переменного тока BSIDE ACM82

Неплохие клещи, удобные в использовании, могут быть востребованы как на работе, так и дома. Отличительной чертой является удобный корпус, наличие дополнительных функций и довольно высокая точность. Страна-производитель — Китай. Средняя стоимость — 3255 рублей.

Виды измерений:

• постоянное напряжение — до 600 В;
• переменное напряжение — до 600 В;
• постоянный ток — нет;
• переменный ток — до 200 А;
• сопротивление — до 60 МОм;
• емкость — до 6000 мкФ;
• проверка КУ транзисторов — отсутствует;
• частотомер — до 1 кГЦ;
• температурный датчик от –20 до +500 С.

Дополнительные функции:

• звуковой сигнализатор — есть;
• испытание диодов — есть;
• удержание данных — есть;
• функция определения фазы — есть;
• индикация разряда батарей — есть;
• подсветка экрана — есть;
• автоотключение — есть, через 15 минут;
• автовыбор пределов измерений.

Общие характеристики:

• максимальное измеряемое напряжение 600 В;
• раскрытие клещей — 20 мм;
• разрядность дисплея — 6000;
• питание — 2 элемента ААА (3 В).

Токовые клещи переменного тока BSIDE ACM82

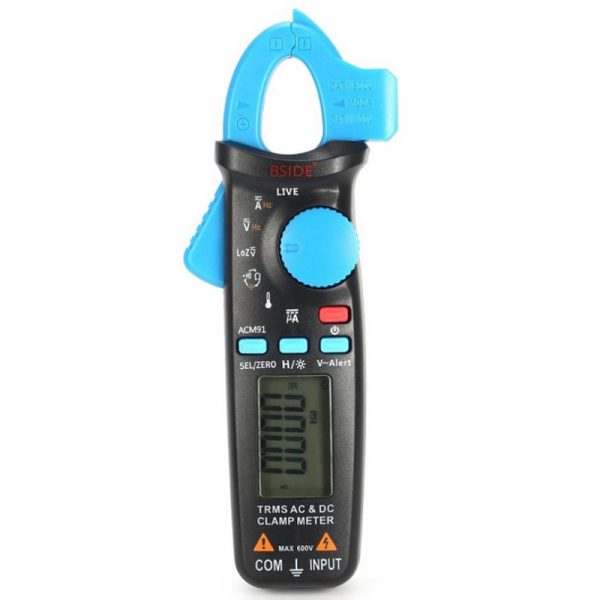

2. BSIDE ACM91, клещи токоизмерительные True RMS

Достаточно хорошие клещи, отличаются высокой точностью измерений, удобством в использовании. Неплохая модель как для работы, так и для дома. Страна-производитель — Китай. Средняя стоимость — 2399 рублей.

Виды измерений:

• постоянное напряжение — до 600 В;
• переменное напряжение — до 600 В;
• постоянный ток — до 100 А;
• переменный ток — до 100 А;
• сопротивление — до 60 МОм;
• емкость — до 6000 мкФ;
• проверка КУ транзисторов — отсутствует;
• частотомер — до 1 кГц;
• датчик температуры — до 500 C.

Дополнительные функции:

• звуковой сигнализатор — есть;
• испытание диодов — есть;
• удержание данных — есть;
• функция определения фазы — есть;
• индикация низкого заряда батарей — нет;
• подсветка экрана — есть;
• автоотключение — есть;
• автовыбор пределов измерений — есть.

Общие характеристики:

• максимальное измеряемое напряжение 600 В;
• раскрытие клещей — 20 мм;
• разрядность дисплея — 6000;
• питание — 2 элемента ААА (2 В).

BSIDE ACM91, Клещи токоизмерительные True RMS

Видео — Tоковые клещи BSIDE ACM91, обзор

1. Токовые клещи UNI-T UT210E

Неплохие клещи-мультиметр, удобно лежат в руке, достаточно точные. Имеют обрезиненный корпус, обладают всеми необходимыми функциями, в общем модель замечательная. В качестве приятного бонуса — в комплект входит удобный чехол. Страна производства — Китай. Средняя стоимость — 3957 рублей.

Виды измерений:

• постоянное напряжение — до 600 В;
• переменное напряжение — до 600 В;
• постоянный ток — до 100 А;
• переменный ток — до 100 А;
• сопротивление — от 200 Ом до 20 МОм;
• емкость — от 2 нФ до 20 мкФ;
• проверка КУ транзисторов — отсутствует;
• частотомер — отсутствует;
• датчик температуры — отсутствует;
• максимальная погрешность прибора — 4% + 5 (в режиме измерения емкости конденсаторов).

Дополнительные функции:

• звуковая прозвонка — есть. Сигнал при сопротивлении менее 10 Ом;
• испытание диодов — есть;
• удержание данных — есть;
• установка нуля — есть;
• индикация перегрузки и разряда батарей — есть;
• подсветка экрана — есть;
• автоотключение — есть. После 15 минут отсутствия активности.

Общие характеристики:

• раскрытие клещей — 17 мм;
• максимальное измеряемое напряжение — 600 В;
• стандарты безопасности — CAT III 300 V, CAT II 600 V;
• разрядность дисплея — 2000;
• рабочий температурный диапазон — от 0 до +40 C;
• рабочая влажность воздуха — 0% — 75%;
• питание — 2 элемента ААА (3 В).

Токовые клещи UNI-T UT210E

Видео — Токовые клещи UNI-T UT210E, обзор и применение

Советы по выбору токовых клещей

Выбирая клещи следует помнить, что это все-таки измерительный инструмент, а не универсальный швейцарский нож, поэтому не стоит гнаться за множеством дополнительных функций, имеющихся в той или иной модели. Все дело в том, что многие недобросовестные производители видя, что класс точности их приборов невысок, добавляют в него множество дополнительных опций, начиная от светодиода, который в описании прозвучит как «клещи снабжены сверхъярким фонарем» и заканчивая откидной пластиной (удобная подставка). И за все эти «опции» нам приходится платить. Чтобы этого не происходило, давайте сразу условимся, что хорошие клещи должны иметь высокую точность измерения и обладать минимальным набором необходимых инструментов. Каков же этот набор? Давайте рассмотрим. Вот приблизительный перечень функций, которыми должны быть дополнены клещи:

• измерение силы тока обоих видов — ведь токовые клещи и должны в первую измерять силу тока;
• полноценный мультиметр — разница в цене невелика, а такой инструмент всегда может пригодиться;
• звуковой сигнализатор — удобно прозванивать цепи, не отвлекаясь на показания прибора;
• функция удерживания результата измерений тоже довольно полезная опция — не всегда при измерениях виден экран;
• ну и пожалуй, неплохо будет добавить к этому списку частотомер и функцию определения фазы — не то, чтобы важные опции, но пригодиться могут.

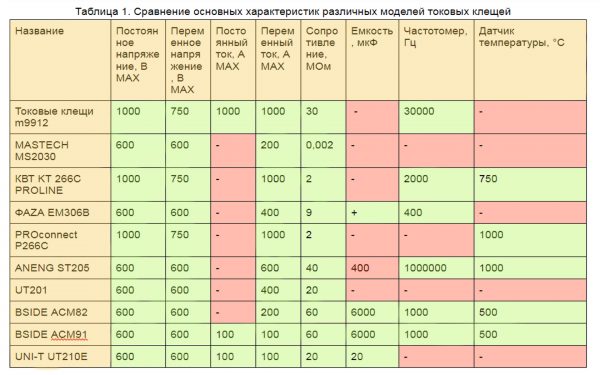

Для простоты сравнения, предлагаю рассмотреть приведенную ниже таблицу. В ней отмечены основные характеристики всех участников нашего сегодняшнего обзора.

Вот такой списочек у нас вышел. Конечно же кто-то его может дополнить, а кто-то сократить, это зависит от потребностей. В целом же выбирая клещи, следует помнить, что главное их достоинство — точность.

На этом позвольте закончить наш небольшой обзор, вам мы желаем не ошибиться в выборе клещей и, конечно же всегда ждем на нашем сайте, который всегда будет пополняться для вас новой полезной информацией.

Видео — Точность клещей постоянного тока

Отзывы о Цифровой мультиметр зажим BSIDE ACM91 тестер с автонастройкой диапазона и проверкой

Здесь вы можете оставить свой отзыв о данном товаре.

Источник информации о товаре: Aliexpress.ru (32856707669)| Источник видеообзоров: Youtube.com

Новый, высокоточный, с возможностью измерения постоянного тока высокой величины.

Описание:

ACM 91 AC-DC токовые клещи постоянного тока TRMS

Компактные токовые клещи для автодиагностики ACM91 имеют оригинальный дизайн и выдающиеся характеристики.

ACM-91 меряют постоянный ток без разрыва цепи до 100А, они достаточно компактны что позволяет делать измерения в ограниченном пространстве и это безусловно понравится автоэлектрикам и автомобилистам.

ACM91 измеряет переменное напряжение и ток в режиме TRMS

Оригинальный дизайн токовых клещей позволяют использовать как мультиметр –щуп, что очень удобно для чтения показаний в полевых условиях.

Особенности

Высокая чувствительность токовых клещей 1mA

Дисплей с двумя шкалами, одновременно отображается напряжение и частота, или ток-частота, или температура в кельвинах и фаренгейтах

Функция перехода в режим LoZ (низкого импеданса) для исключения наводок.

Функция V-Alert (бесконтактное обнаружение напряжения) в любых режимах измерения.

Удобная клипса на задней панели для крепления, клипса для щупа.

Описание

Дисплей 6000

Подсветка дисплея

Auto range

Auto power off

LoZ (режим низкого импеданса)

Бесконтактный датчик напряжения

Определение фазы

V-alert функция

Data hold

True RMS

Защита от перегрузок

Класс защиты CAT III 300V, CAT II 600V

Характеристики:

DC current: 6A/60A/100A 0.001A/0.01A/0.1A ±(3.0%+5counts)

DC current(uA):0-200uA 0.1uA ±(0.8%+5counts)

AC current: 6A/60A/100A 0.001A/0.01A/0.1A ±(2.5%+5counts)

DC voltage: 6V/60V/600V 0.001V/0.01V/0.1V ±(1.0%+3counts)

AC voltage: 6V/60V/600V 0.001V/0.01V/0.1V ±(1.0%+3counts)

Low impedance LOZ: Max 600V Resolution 0.1V

Resistance: 600/6k/60k/600k/6M ohm 0.1/0.001K/0.01K/0.1K/0.001M ohm ±(1.0%+3counts)

60 Mohm 0.01 Mohm ±(1.2%+20counts)

Capacitance: 600uF/6000uF 0.1uF/1uF ±(4.0%+3counts)

Frequency: 60Hz/1000Hz 0.1Hz/1Hz ±(1.0%+5counts)

Frequency（клещами): 60Hz/1000Hz 0.1Hz/1Hz ±(1.0%+5counts)

Прозвон цепи: менее 30Ω

Температура: -20°C~500°C 1°C/2°F (2.0%+2counts)

Максимальный диаметр провода : 20mm

Питание: 1.5V (AAA) x 2

размер: 179mm x 67mm x 36 mm

Вес: 137g

Комплектация:

1 x Токовые клещи

1 x Щупы пара

1 x термодатчик

1 x Инструкция по эксплуатации токоизмерительные клещи ACM91 скачать

1 x чехол

Гарантия:1 год

Bside ACM91 TRMS AC/DC клещи автоматическое измерние частот, тока, температуры.
AC/DC напряжение, AC/DC ток, температура, частота, емкость, сопротивление, предупреждение об опасном напряжении.

Достоинства:

• Автоматическое отключение питания
• Задняя подсветка
• Соответствует стандартам IEC-61010-1, IEC-61010-2-030, IEC-61010-2-032, IEC-61010-2-033
• Класс защиты от перенапряжения CAT III 300 В, CAT II 600 В, степень загрязнения II

Технические характеристики:

• Постоянный ток: 100A
• Переменный ток: 100A
• Напряжение постоянного тока: 600 В
• Напряжение переменного тока: 600 В
• Сопротивление: 60 MОм
• Емкость: 6000 мкФ
• Частота: 1000 Гц
• Температура: ~ 500 °C 2 °F
• Диаметр клещей: 20 мм
• Питание: 1,5 В (AAA) x 2 (не входит в комплект)
• Размер, мм: 179 x 67 x 36
• Вес: 137 г

Комплект поставки:

• Клещи
• Щупы
• Регулятор температуры
• Руководство пользователя (1 шт.)
• Упаковочный чехол
