На NoDevice можно скачать инструкцию по эксплуатации для BERKUT SMART POWER SP-8N. Руководство пользователя необходимо для ознакомления с правилами установки и эксплуатации BERKUT SMART POWER SP-8N. Инструкции по использованию помогут правильно настроить BERKUT SMART POWER SP-8N, исправить ошибки и выявить неполадки.

background image

Автомобильный

компрессор

     Благодарим Вас за покупку новой модели профессиональ-

ного    зарядного  устройства  SMART  POWER  SP-8N  торговой

марки BERKUT.

      SP-8N  необходимо  для  АКБ  автомобилей,  автофургонов,

катеров, мото- и садовой техники и т.п. Данное устройство

явлется полностью автоматическим и имеет 9 стадий-этапов

процесса  зарядки.  SMART  POWER  SP-8N  предоставляет  на

выбор  5  режимов  работы,  включая  режим  зимнего

использования  и  десульфатацию.  Оно  также  подходит  для

круглогодичного  использования.  В  режиме  «Источник

Питания» устройство может обеспечивать  электроэнергией

без АКБ. Оно работает также в режиме сохранения памяти,

так  что  вы  можете  отключить  батарею,  сохраняя

установочные  параметры  и  кодировку  в  бортовом

компьютере, противоугонной системе, магнитоле и т.п.

  Наличие  специальных  режимов  обеспечит  быстрое

восстановление  и  поддержание  Вашей  АКБ  в  рабочем

состоянии даже после глубокой разрядки.

ВНИМАНИЕ!   Пожалуйста, внимательно прочтите руковод-

ство пользователя и тщательно следуйте изложенным в нем

инструкциям.

БЕЗОПАСНОСТЬ

• Данное зарядное устройство предназначено для зарядки

свинцово-кислотных батарей с напряжением 12В. Исполь-

зование зарядного устройства для других целей запрещено.

1

8

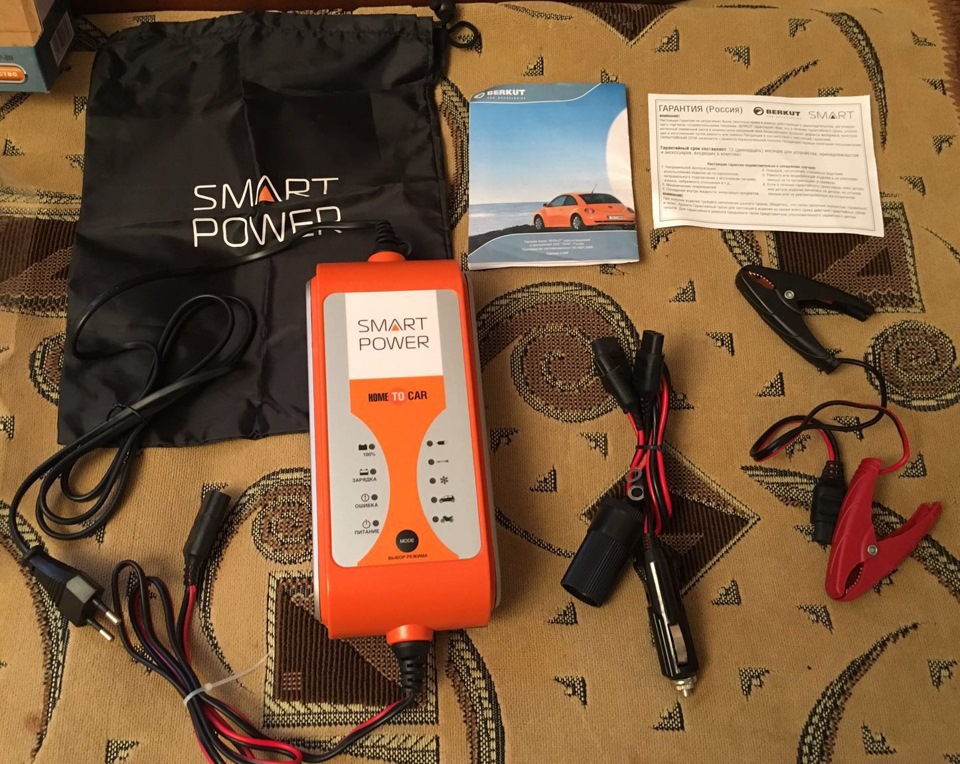

КОМПЛЕКТАЦИЯ
1. SMART POWER SP-8N — зарядное устройство

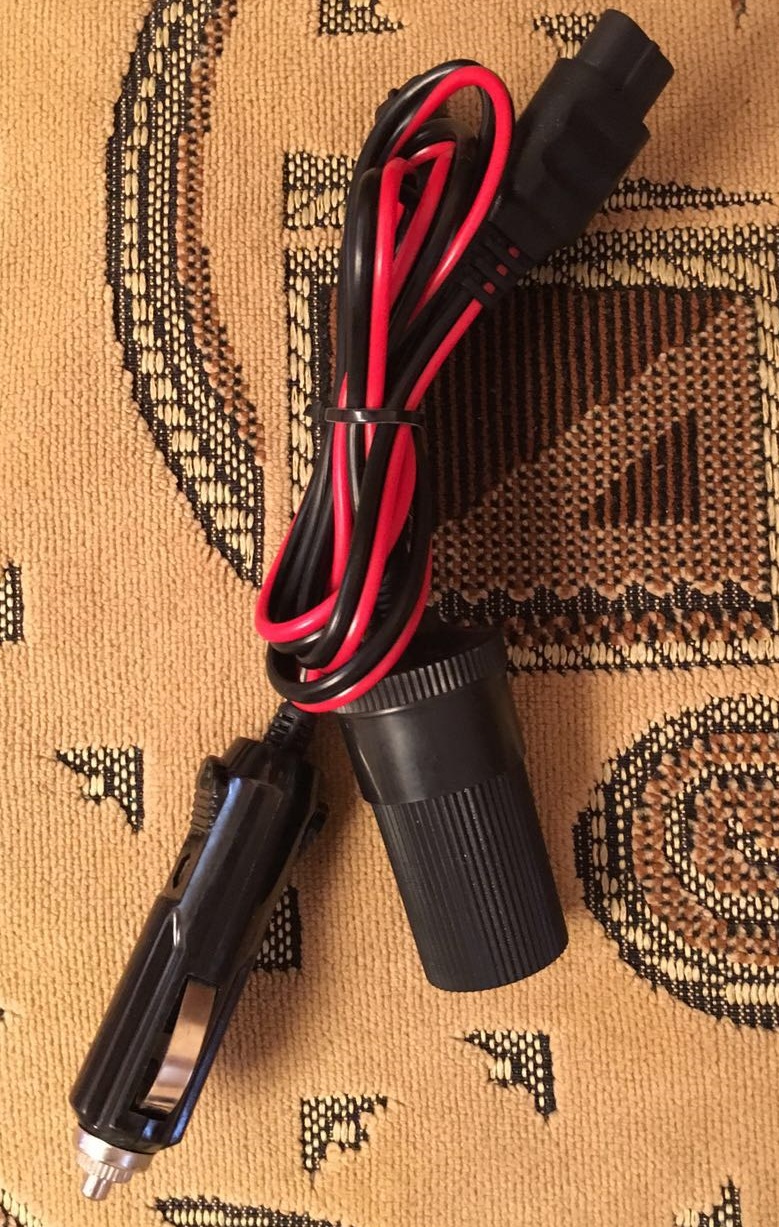

2. Коннектор — штекер в прикуриватель — 1 шт.

3. Коннектор — кольцевые клеммы — 1 шт.

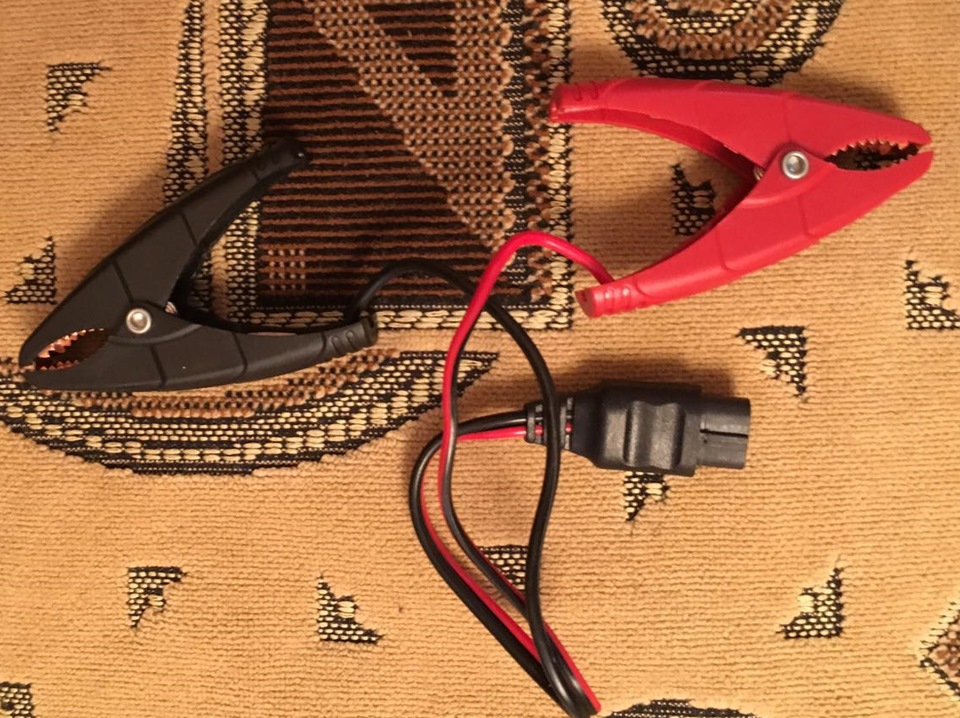

4. Коннектор — контакты-крокодилы  — 1 шт.

5. Коннектор — разъём-гнездо для прикуривателя — 1шт.

6. Руководство по эксплуатации

7. Гарантийный талон

8. Упаковочная коробка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
— Модель устройства: SMART POWER SP-8N

— Номинальное напряжение: ~220–240 В, 50-60 Гц

— Напряжение заряда: 14,4 — 14,7 В (17,0 В -Десульфатация)

— Минимальный остаточный заряд батареи: 2 B

— Максимальный ток зарядки: 8A

— Температура окружающей среды:  от -20ºС до +50ºС

— Охлаждение:  естественная конвекция

— Тип зарядного устройства:  9 стадий,  автоматический цикл

— Типы батарей: Все типы 12-ти вольтовых батарей

                                (WET, MF, VRLA, Са, AGM и GEL)

— Ёмкость батареи: 6–160 А•ч

— Габаритные размеры: 220 x 95 x 60 mm (Д x Ш x В)

— Класс защиты: IP44 (влагозащищенность)

— Вес: 0.9 кг

Berkut Smart Power SP-8N от ООО «Тани» — универсальный зарядник для мотоцикла или авто, способный «разбудить» даже полностью посаженный аккумулятор.

Главная особенность устройства — полная автономность. Прибор сам проводит диагностику и в зависимости от выбранного режима дает нужное напряжение.



5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент



Ваш промокод:BLOGСмотреть все зарядные устройства

Назначение зарядника

Прибор предназначен для восстановления ресурса любых свинцово-кислотных АКБ типов WET, MF, VRLA, Са, AGM и GEL. Для щелочных аккумуляторов не подходит.

Устройство может заряжать полностью опустошенную батарею, поддерживать уровень заряда, стать источником питания для гаджетов. Максимальная емкость в 160 Ач выручит владельца не только легкового авто, но и массивного внедорожника или газели.

Зарядное устройство универсально, даже на самой упаковке перечислено несколько способов применения. Стандартный штекер позволяет присоединять все самые популярные типы контактов:

  • обычные аккумуляторные зажимы-крокодилы;
  • штекер в прикуриватель для восстановления через гнездо;
  • кольцевые клеммы для зимнего непрерывного заряда;
  • гнездо-разъем на 12 вольт для приборов со штекером в прикуриватель.

Устройство дает максимальную мощность 80 ватт на разъеме-гнезде. Все четыре типа клемм входят в комплект.

После подключения клемм прибор проводит диагностику — проверяет полярность и уровень наполненности АКБ. Дальше в зависимости от выбранного режима проводится зарядка.

Когда емкость заполнена, загорается зеленый индикатор. Если после этого прибор не выключить, он будет поддерживать уровень заряда на 100%.

Зарядное устройство BERKUT

Технические характеристики

Качество и практичность заметны даже по виду упаковки. Все двойные шнуры перехвачены небольшим хомутом. Он не дает проводам спутаться в процессе эксплуатации.

Основные показатели размещены на упаковке:

  • выходное напряжение — 14,4 В;
  • емкость аккумулятора — 80 000 мАч;
  • рабочее напряжение — 220 В;

  • напряжение заряда: 14,4–14,7 В (17,0 В десульфатация);
  • минимальный остаточный заряд батареи — 2 B;
  • максимальный ток зарядки — 8 A;
  • температура окружающей среды: от -20ºС до +50ºС.

Дополнительно характеристики указаны и на самом устройстве. Производитель понимает, что коробка чаще всего выкидывается сразу после истечения гарантийного срока. Вес прибора всего 0,9 кг.

Режимы работы

В память устройства заложены пять режимов работы. Назначить их должен владелец, далее вся работа будет проводиться автоматически.

Варианты режимов:

  • зарядка АКБ мотоцикла;
  • зарядка АКБ автомобиля;
  • зимняя зарядка автомобильного аккумулятора;
  • десульфатация аккумулятора;
  • использование в качестве автономного источника питания.

Несколько уровней безопасности, контролирующих перегрев, разрядку и соответствие характеристик, гарантируют безопасную бесперебойную работу. Даже в том случае, если аппарат обеспечивает постоянную подачу тока машине, находящейся на зимнем хранении.

Зарядное устройство BERKUT

Комплектация

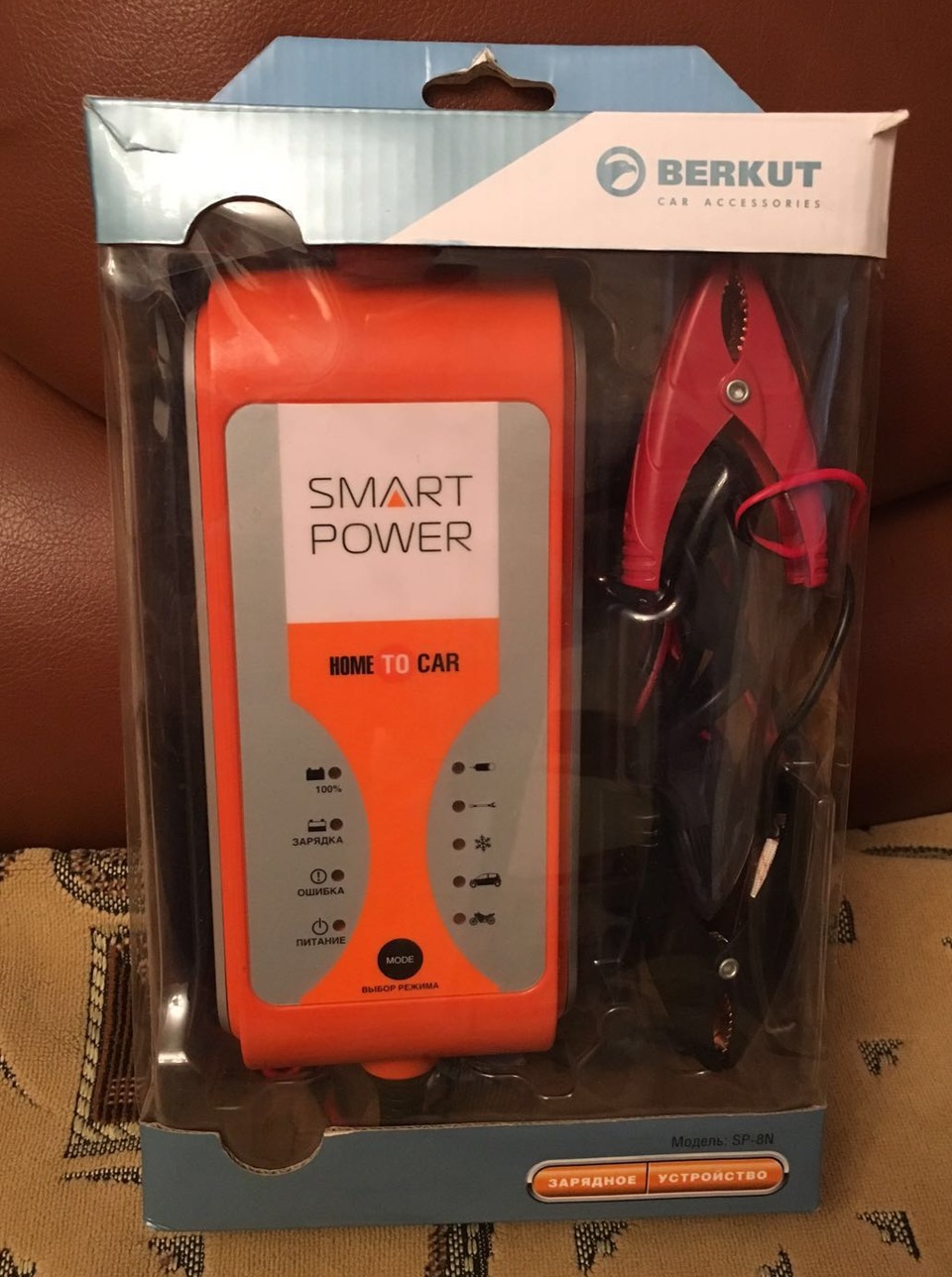

Устройство продается в стандартном пластиковом блистере. На картонной вставке приведены основные характеристики.

В коробке, кроме самого прибора и кабеля, лежат четыре сменных клеммы. Также прилагается инструкция.

Заключение

Зарядник SP-8N хорошо показал себя на практике. Даже в полевых условиях, когда на клеммах осталось не более 2 В, аккумулятор удалось восстановить. Таких же результатов удалось добиться в случаях, когда ручная зарядка необслуживаемого АКБ уже не удалась.

Отзывы автовладельцев, уже оценивших девайс, говорят о хорошем качестве металла. После года использования зубья «крокодилов» остаются ровными, а сама коробка не издает звуков даже при сильной тряске — качество сборки оценивается на пять звезд. Уровень влагозащищенности — IP44.

  • Инструкции по эксплуатации

    1

Preview

BERKUT SMART POWER SP-8N инструкция по эксплуатации
(5 страниц)

  • Языки:Русский
  • Тип:
    PDF
  • Размер:
    243.97 KB
  • Описание:
    Автомобильные зарядные устройства

Просмотр

На NoDevice можно скачать инструкцию по эксплуатации для BERKUT SMART POWER SP-8N. Руководство пользователя необходимо для ознакомления с правилами установки и эксплуатации BERKUT SMART POWER SP-8N. Инструкции по использованию помогут правильно настроить BERKUT SMART POWER SP-8N, исправить ошибки и выявить неполадки.

Berkut Smart Power SP-8N от ООО «Тани» — универсальный зарядник для мотоцикла или авто, способный «разбудить» даже полностью посаженный аккумулятор.

Главная особенность устройства — полная автономность. Прибор сам проводит диагностику и в зависимости от выбранного режима дает нужное напряжение.



5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент



Ваш промокод:BLOGСмотреть все зарядные устройства

Назначение зарядника

Прибор предназначен для восстановления ресурса любых свинцово-кислотных АКБ типов WET, MF, VRLA, Са, AGM и GEL. Для щелочных аккумуляторов не подходит.

Устройство может заряжать полностью опустошенную батарею, поддерживать уровень заряда, стать источником питания для гаджетов. Максимальная емкость в 160 Ач выручит владельца не только легкового авто, но и массивного внедорожника или газели.

Зарядное устройство универсально, даже на самой упаковке перечислено несколько способов применения. Стандартный штекер позволяет присоединять все самые популярные типы контактов:

  • обычные аккумуляторные зажимы-крокодилы;
  • штекер в прикуриватель для восстановления через гнездо;
  • кольцевые клеммы для зимнего непрерывного заряда;
  • гнездо-разъем на 12 вольт для приборов со штекером в прикуриватель.

Устройство дает максимальную мощность 80 ватт на разъеме-гнезде. Все четыре типа клемм входят в комплект.

После подключения клемм прибор проводит диагностику — проверяет полярность и уровень наполненности АКБ. Дальше в зависимости от выбранного режима проводится зарядка.

Когда емкость заполнена, загорается зеленый индикатор. Если после этого прибор не выключить, он будет поддерживать уровень заряда на 100%.

Зарядное устройство BERKUT

Технические характеристики

Качество и практичность заметны даже по виду упаковки. Все двойные шнуры перехвачены небольшим хомутом. Он не дает проводам спутаться в процессе эксплуатации.

Основные показатели размещены на упаковке:

  • выходное напряжение — 14,4 В;
  • емкость аккумулятора — 80 000 мАч;
  • рабочее напряжение — 220 В;

  • напряжение заряда: 14,4–14,7 В (17,0 В десульфатация);
  • минимальный остаточный заряд батареи — 2 B;
  • максимальный ток зарядки — 8 A;
  • температура окружающей среды: от -20ºС до +50ºС.

Дополнительно характеристики указаны и на самом устройстве. Производитель понимает, что коробка чаще всего выкидывается сразу после истечения гарантийного срока. Вес прибора всего 0,9 кг.

Режимы работы

В память устройства заложены пять режимов работы. Назначить их должен владелец, далее вся работа будет проводиться автоматически.

Варианты режимов:

  • зарядка АКБ мотоцикла;
  • зарядка АКБ автомобиля;
  • зимняя зарядка автомобильного аккумулятора;
  • десульфатация аккумулятора;
  • использование в качестве автономного источника питания.

Несколько уровней безопасности, контролирующих перегрев, разрядку и соответствие характеристик, гарантируют безопасную бесперебойную работу. Даже в том случае, если аппарат обеспечивает постоянную подачу тока машине, находящейся на зимнем хранении.

Зарядное устройство BERKUT

Комплектация

Устройство продается в стандартном пластиковом блистере. На картонной вставке приведены основные характеристики.

В коробке, кроме самого прибора и кабеля, лежат четыре сменных клеммы. Также прилагается инструкция.

Заключение

Зарядник SP-8N хорошо показал себя на практике. Даже в полевых условиях, когда на клеммах осталось не более 2 В, аккумулятор удалось восстановить. Таких же результатов удалось добиться в случаях, когда ручная зарядка необслуживаемого АКБ уже не удалась.

Отзывы автовладельцев, уже оценивших девайс, говорят о хорошем качестве металла. После года использования зубья «крокодилов» остаются ровными, а сама коробка не издает звуков даже при сильной тряске — качество сборки оценивается на пять звезд. Уровень влагозащищенности — IP44.

КОМПЛЕКТАЦИЯ

1.SMART POWER SP-8N — зарядное устройство

2.Коннектор — штекер в прикуриватель — 1 шт.

3.Коннектор — кольцевые клеммы — 1 шт.

4.Коннектор — контакты-крокодилы — 1 шт.

5.Коннектор — разъём-гнездо для прикуривателя — 1шт.

6.Руководство по эксплуатации

7.Гарантийный талон

8.Упаковочная коробка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель устройства: SMART POWER SP-8N

Номинальное напряжение: ~220–240 В, 50-60 Гц

Напряжение заряда: 14,4 — 14,7 В (17,0 В -Десульфатация)

Минимальный остаточный заряд батареи: 2 B

Максимальный ток зарядки: 8A

Температура окружающей среды: от -20ºС до +50ºС

Охлаждение: естественная конвекция

Тип зарядного устройства: 9 стадий, автоматический цикл

Типы батарей: Все типы 12-ти вольтовых батарей

(WET, MF, VRLA, Са, AGM и GEL)

Ёмкость батареи: 6–160 А•ч

Габаритные размеры: 220 x 95 x 60 mm (Д x Ш x В)

Класс защиты: IP44 (влагозащищенность)

Вес: 0.9 кг

8

Благодарим Вас за покупку новой модели профессионального зарядного устройства SMART POWER SP-8N торговой марки BERKUT.

SP-8N необходимо для АКБ автомобилей, автофургонов, катеров, мото- и садовой техники и т.п. Данное устройство явлется полностью автоматическим и имеет 9 стадий-этапов процесса зарядки. SMART POWER SP-8N предоставляет на

выбор 5 режимов работы, включая режим зимнего использованияАвтомобильныйи десульфатацию. Оно также подходит для круглогодичного использования. В режиме «Источник

Питания» устройство может обеспечивать электроэнергией без АКБ. Оно работаеткомпрессортакже в режиме сохранения памяти, так что вы можете отключить батарею, сохраняя

установочные параметры и кодировку в бортовом компьютере, противоугонной системе, магнитоле и т.п.

Наличие специальных режимов обеспечит быстрое восстановление и поддержание Вашей АКБ в рабочем состоянии даже после глубокой разрядки.

ВНИМАНИЕ! Пожалуйста, внимательно прочтите руководство пользователя и тщательно следуйте изложенным в нем инструкциям.

БЕЗОПАСНОСТЬ

• Данное зарядное устройство предназначено для зарядки

свинцово-кислотных батарей с напряжением 12В. Использование зарядного устройства для других целей запрещено.

1

BERKUT SMART POWER SP-8N:

Фото в бортжурнале Great Wall Hover

Здравствуйте друзья и гости этой странички.
Так как в моём авто стоят две аккумуляторные батареи разные по
типу, один пусковой — обычный свинцовый кислотник, второй —
музыкальный, гелевый AGM, и работают как по одному, так и кратко-
временно в паре, такая практика показывает одни плюсы, батареи
не обслуживаемые, но требуют зарядки. Мой старый зарядник

Фото в бортжурнале Great Wall Hover

был приобретён еще 1993 году, когда я купил себе первый авто, зарядник
в целом не плохой для классических АКБ, есть один минус, заряда в
батарее должно оставаться не менее 50%, таким образом по молодости
было угроблено пара батарей. Да и для гелевых такое ЗУ «смерть».
Таким образом решил обзавестись универсальным устройством.

Фото в бортжурнале Great Wall Hover

Это устройство полностью автоматизировано и имеет 9 стадий
процесса зарядки (так заявлено производителем),

Фото в бортжурнале Great Wall Hover

чтобы мягко восстановить даже полностью разряженные аккумуляторы.
имеет 5 режимов работы, режим «зимний» и десульфатация.
Разъемы входящие в комплект ЗУ можно использовать в качестве
источника питания.

Фото в бортжурнале Great Wall HoverФото в бортжурнале Great Wall HoverФото в бортжурнале Great Wall Hover

Есть система контроля работоспособности батареи, ЗУ предупредит
если батарея не исправна.

Фото в бортжурнале Great Wall Hover

«Зимний режим» — применяется при зарядке аккумуляторе при
низкой температуре, ниже 5 °C.
Режим «десульфатация» — выручит если аккумулятор полностью
разрядился и не принимает зарядный ток. ЗУ автоматически
увеличивает напряжение до 17В, чтобы восстановить
аккумуляторную батарею.

Фото в бортжурнале Great Wall HoverФото в бортжурнале Great Wall Hover

Технические характеристики (скопировано с сайта)

Модель устройства: SMART POWER SP-8N
Номинальное напряжение: ~220–240 В, 50-60 Гц
Напряжение заряда: 14,4 — 14,7 В (17,0 В -Десульфатация)
Минимальный остаточный заряд батареи: 2 B
Максимальный ток зарядки: 8A
Температура окружающей среды: от -20?С до +50?С
Охлаждение: естественная конвекция
Тип зарядного устройства: 9 стадий, автоматический цикл
Типы батарей: Все типы 12-ти вольтовых батарей (WET, MF, VRLA, Са, AGM и GEL)
Ёмкость батареи: 6–160 А•ч
Габаритные размеры: 220 x 95 x 60 mm (Д x Ш x В)
Класс защиты: IP44 (влагозащищенность)

Заряжайте свои батарейки правильно — это продлит срок их эксплуатации и
съэкономит энное количество денег.
Всем всего наилучшего.

Фото в бортжурнале Great Wall Hover

Автомобильный

компрессор

     Благодарим Вас за покупку новой модели профессиональ-

ного    зарядного  устройства  SMART  POWER  SP-8N  торговой

марки BERKUT.

      SP-8N  необходимо  для  АКБ  автомобилей,  автофургонов,

катеров, мото- и садовой техники и т.п. Данное устройство

явлется полностью автоматическим и имеет 9 стадий-этапов

процесса  зарядки.  SMART  POWER  SP-8N  предоставляет  на

выбор  5  режимов  работы,  включая  режим  зимнего

использования  и  десульфатацию.  Оно  также  подходит  для

круглогодичного  использования.  В  режиме  «Источник

Питания» устройство может обеспечивать  электроэнергией

без АКБ. Оно работает также в режиме сохранения памяти,

так  что  вы  можете  отключить  батарею,  сохраняя

установочные  параметры  и  кодировку  в  бортовом

компьютере, противоугонной системе, магнитоле и т.п.

  Наличие  специальных  режимов  обеспечит  быстрое

восстановление  и  поддержание  Вашей  АКБ  в  рабочем

состоянии даже после глубокой разрядки.

ВНИМАНИЕ!   Пожалуйста, внимательно прочтите руковод-

ство пользователя и тщательно следуйте изложенным в нем

инструкциям.

БЕЗОПАСНОСТЬ

• Данное зарядное устройство предназначено для зарядки

свинцово-кислотных батарей с напряжением 12В. Исполь-

зование зарядного устройства для других целей запрещено.

1

8

КОМПЛЕКТАЦИЯ
1. SMART POWER SP-8N — зарядное устройство

2. Коннектор — штекер в прикуриватель — 1 шт.

3. Коннектор — кольцевые клеммы — 1 шт.

4. Коннектор — контакты-крокодилы  — 1 шт.

5. Коннектор — разъём-гнездо для прикуривателя — 1шт.

6. Руководство по эксплуатации

7. Гарантийный талон

8. Упаковочная коробка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
— Модель устройства: SMART POWER SP-8N

— Номинальное напряжение: ~220–240 В, 50-60 Гц

— Напряжение заряда: 14,4 — 14,7 В (17,0 В -Десульфатация)

— Минимальный остаточный заряд батареи: 2 B

— Максимальный ток зарядки: 8A

— Температура окружающей среды:  от -20ºС до +50ºС

— Охлаждение:  естественная конвекция

— Тип зарядного устройства:  9 стадий,  автоматический цикл

— Типы батарей: Все типы 12-ти вольтовых батарей

                                (WET, MF, VRLA, Са, AGM и GEL)

— Ёмкость батареи: 6–160 А•ч

— Габаритные размеры: 220 x 95 x 60 mm (Д x Ш x В)

— Класс защиты: IP44 (влагозащищенность)

— Вес: 0.9 кг

Berkut Smart Power SP-8N от ООО «Тани» — универсальный зарядник для мотоцикла или авто, способный «разбудить» даже полностью посаженный аккумулятор.

Главная особенность устройства — полная автономность. Прибор сам проводит диагностику и в зависимости от выбранного режима дает нужное напряжение.



5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент



Ваш промокод:BLOGСмотреть все зарядные устройства

Назначение зарядника

Прибор предназначен для восстановления ресурса любых свинцово-кислотных АКБ типов WET, MF, VRLA, Са, AGM и GEL. Для щелочных аккумуляторов не подходит.

Устройство может заряжать полностью опустошенную батарею, поддерживать уровень заряда, стать источником питания для гаджетов. Максимальная емкость в 160 Ач выручит владельца не только легкового авто, но и массивного внедорожника или газели.

Зарядное устройство универсально, даже на самой упаковке перечислено несколько способов применения. Стандартный штекер позволяет присоединять все самые популярные типы контактов:

  • обычные аккумуляторные зажимы-крокодилы;
  • штекер в прикуриватель для восстановления через гнездо;
  • кольцевые клеммы для зимнего непрерывного заряда;
  • гнездо-разъем на 12 вольт для приборов со штекером в прикуриватель.

Устройство дает максимальную мощность 80 ватт на разъеме-гнезде. Все четыре типа клемм входят в комплект.

После подключения клемм прибор проводит диагностику — проверяет полярность и уровень наполненности АКБ. Дальше в зависимости от выбранного режима проводится зарядка.

Когда емкость заполнена, загорается зеленый индикатор. Если после этого прибор не выключить, он будет поддерживать уровень заряда на 100%.

Зарядное устройство BERKUT

Технические характеристики

Качество и практичность заметны даже по виду упаковки. Все двойные шнуры перехвачены небольшим хомутом. Он не дает проводам спутаться в процессе эксплуатации.

Основные показатели размещены на упаковке:

  • выходное напряжение — 14,4 В;
  • емкость аккумулятора — 80 000 мАч;
  • рабочее напряжение — 220 В;

  • напряжение заряда: 14,4–14,7 В (17,0 В десульфатация);
  • минимальный остаточный заряд батареи — 2 B;
  • максимальный ток зарядки — 8 A;
  • температура окружающей среды: от -20ºС до +50ºС.

Дополнительно характеристики указаны и на самом устройстве. Производитель понимает, что коробка чаще всего выкидывается сразу после истечения гарантийного срока. Вес прибора всего 0,9 кг.

Режимы работы

В память устройства заложены пять режимов работы. Назначить их должен владелец, далее вся работа будет проводиться автоматически.

Варианты режимов:

  • зарядка АКБ мотоцикла;
  • зарядка АКБ автомобиля;
  • зимняя зарядка автомобильного аккумулятора;
  • десульфатация аккумулятора;
  • использование в качестве автономного источника питания.

Несколько уровней безопасности, контролирующих перегрев, разрядку и соответствие характеристик, гарантируют безопасную бесперебойную работу. Даже в том случае, если аппарат обеспечивает постоянную подачу тока машине, находящейся на зимнем хранении.

Зарядное устройство BERKUT

Комплектация

Устройство продается в стандартном пластиковом блистере. На картонной вставке приведены основные характеристики.

В коробке, кроме самого прибора и кабеля, лежат четыре сменных клеммы. Также прилагается инструкция.

Заключение

Зарядник SP-8N хорошо показал себя на практике. Даже в полевых условиях, когда на клеммах осталось не более 2 В, аккумулятор удалось восстановить. Таких же результатов удалось добиться в случаях, когда ручная зарядка необслуживаемого АКБ уже не удалась.

Отзывы автовладельцев, уже оценивших девайс, говорят о хорошем качестве металла. После года использования зубья «крокодилов» остаются ровными, а сама коробка не издает звуков даже при сильной тряске — качество сборки оценивается на пять звезд. Уровень влагозащищенности — IP44.

Форум РадиоКот • Просмотр темы — универсальное ЗУ «smart power home to car»

Сообщения без ответов | Активные темы

Часовой пояс: UTC + 3 часа

Список форумов » Устройства » Питание

ПРЯМО СЕЙЧАС:
Начать новую тему Ответить на тему  Страница 1 из 1  [ Сообщений: 5 ]


Для печати

Предыдущая тема | Следующая тема

Автор Сообщение

Не в сети

Заголовок сообщения: универсальное ЗУ «smart power home to car»

СообщениеДобавлено: Сб фев 01, 2020 21:10:17

Друг Кота
Аватар пользователя

Карма: 46

Рейтинг сообщений: 67

Зарегистрирован: Чт апр 29, 2010 01:54:10
Сообщений: 4820
Откуда: Сочи

Рейтинг сообщения: 0

Выбило микроконтроллер, возможно ли восстановить?
имеется ли природе прошивка и что там за МК, у него стёрто название.
По ножкам очень похоже на какой то PIC
https://images.elecity.ru/pictures_quad … 353495.jpg
Генератор UC3843B

Вложения:


P1010001.JPG [172.35 KiB]

Скачиваний: 177


P1010002.JPG [141.48 KiB]

Скачиваний: 178
Вернуться наверх


ПрофильПрофиль

Реклама

RU3DDM

Не в сети

Заголовок сообщения: Re: универсальное ЗУ «smart power home to car»

СообщениеДобавлено: Сб фев 01, 2020 21:49:03

Опытный кот

Карма: 20

Рейтинг сообщений: 235

Зарегистрирован: Сб авг 15, 2015 19:11:26
Сообщений: 770
Откуда: Коломна, М.О. — Воронеж.

Рейтинг сообщения: 0

Не повезло,если действительно мк помер. Ни схем ни прошивок на подобные штуки как правило нет. Необязательно это пик,всё что угодно может быть,в том числе и мк собственных разработок от дядюшки ляо.

Вернуться наверх


ПрофильПрофиль

Реклама

zenner

Не в сети

Заголовок сообщения: Re: универсальное ЗУ «smart power home to car»

СообщениеДобавлено: Вс фев 02, 2020 00:33:45

Друг Кота
Аватар пользователя

Карма: 46

Рейтинг сообщений: 67

Зарегистрирован: Чт апр 29, 2010 01:54:10
Сообщений: 4820
Откуда: Сочи

Рейтинг сообщения: 0

У меня уже мысль появилась. Трансформатор и входная часть целые, можно например выходную часть переделать
по любой известной схеме с этой UC3843 или из той же серии ИМС.

Вложения:


smps-charger.jpg [68.53 KiB]

Скачиваний: 155
Вернуться наверх


ПрофильПрофиль

Реклама

PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати

RU3DDM

Не в сети

Заголовок сообщения: Re: универсальное ЗУ «smart power home to car»

СообщениеДобавлено: Вс фев 02, 2020 07:30:42

Опытный кот

Карма: 20

Рейтинг сообщений: 235

Зарегистрирован: Сб авг 15, 2015 19:11:26
Сообщений: 770
Откуда: Коломна, М.О. — Воронеж.

Рейтинг сообщения: 0

А мк точно того? Питание 5в на него подаётся? Ногами не дрыгает,осликом на ножках не смотрели? Фото покрупнее платы в районе мк сможете сделать?
Сегодня принесли останки пилки,которым тётки пятки трут/чистят,там стоит HS153SN, которая есть клон EM78P153sn (или что то вроде этого) процы однократно программируемые. В зарядке наверняка что то навроде этого стоит.

Вернуться наверх


ПрофильПрофиль

Реклама

Вебинар «Мощные модульные системы питания MEAN WELL 3+N. Новинки и хиты» (22.06.2023)

Приглашаем 22 июня на вебинар, посвященный подходу компании MEAN WELL к созданию мощных управляемых систем низковольтного и высоковольтного питания и зарядных установок для промышленного, технологического, телекоммуникационного, медицинского, радиопередающего и другого оборудования, а также для систем альтернативной энергетики.
На вебинаре мы рассмотрим новинки и серийную продукцию в концепции «3+N», расскажем об этой концепции и о том, как создать из готовых модулей систему питания мощностью до 360 кВт с напряжением до 380…400 В (постоянного тока). Будут представлены ИП с рециркуляцией энергии для тестового оборудования и модули управления питанием.

Подробнее>>

zenner

Не в сети

Заголовок сообщения: Re: универсальное ЗУ «smart power home to car»

СообщениеДобавлено: Вс фев 02, 2020 16:12:16

Друг Кота
Аватар пользователя

Карма: 46

Рейтинг сообщений: 67

Зарегистрирован: Чт апр 29, 2010 01:54:10
Сообщений: 4820
Откуда: Сочи

Рейтинг сообщения: 0

МК «того»- короткое по питанию. Там стояла КРЕН мелкая в ТО-92 корпусе,
коротнул керамический конденсатор по её выходу, она прогорела и из МК вышел весь волшебный белый дым на котором он работал.

Вернуться наверх


ПрофильПрофиль

Реклама
Реклама

Материалы вебинара «Источники питания MORNSUN: новинки для промавтоматики и оптимальные решения для телекоммуникации» (25.06.2023)

На вебинаре были представлены источники питания на DIN-рейку класса High-End для применения в ответственных областях, способные заменить продукцию именитых европейских брендов, а также безвентиляторные ИП для жестких условий эксплуатации, модули UPS и резервирования. Также на мероприятии продемонстрировали, как и на базе каких компонентов можно реализовать питание в телекоммуникационных и промышленных устройствах от шины до точки нагрузки (PoL) и показали, почему использование продукции MORNSUN выгодно в нынешних экономических условиях.

Подробнее>>

Показать сообщения за:  Сортировать по:  Вернуться наверх

Начать новую тему Ответить на тему  Страница 1 из 1  [ Сообщений: 5 ]

Часовой пояс: UTC + 3 часа

Список форумов » Устройства » Питание

Кто сейчас на форуме

Сейчас этот форум просматривают: sergejkin и гости: 34

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения
Найти:

Перейти:

  • Инструкции по эксплуатации

    1

Preview

BERKUT SMART POWER SP-8N инструкция по эксплуатации
(5 страниц)

  • Языки:Русский
  • Тип:
    PDF
  • Размер:
    243.97 KB
  • Описание:
    Автомобильные зарядные устройства

Просмотр

На NoDevice можно скачать инструкцию по эксплуатации для BERKUT SMART POWER SP-8N. Руководство пользователя необходимо для ознакомления с правилами установки и эксплуатации BERKUT SMART POWER SP-8N. Инструкции по использованию помогут правильно настроить BERKUT SMART POWER SP-8N, исправить ошибки и выявить неполадки.

Здравствуйте уважаемые драйвовчане, немного пред истории. Вчера не успев выехать из дома ко мне позвонил отец и сообщил, что не известно по какой причине (то ли что то забыл выключить то ли еще что) с утра его машина не завелась, акуму нет и года, пасть смертью храбрых вроде не должен был. Его машина (Газель) стоит во дворе передом к стене поэтому подъехать и прикурить не получается. Кинул трос и вытянул со двора (тяжёлая зараза), на улице спокойно подогнал свою спереди и прикурил без проблем, но рассказ к тому что данное приключение с незапланированными тело движениями стало последним пинком к походу по магазинам и поиску зарядника для аккумуляторов. я и так вроде следил за состоянием своего аккумулятора, отец тоже акум на своей машине не обделял вниманием но мысль о приобретении интеллектуального зарядного устройства с разными режимами время от времени присутствовала в голове.
Приобрел зарядное устройство HOME-TO-CAR SMART POWER SP-8N продукцию компании “BERKUT”.
Захламлять данную запись копированием сюда текста из инета не буду, кому интересно, по подробней можно прочесть здесь www.smart-washer.ru/sp8n.html
Фото вашему вниманию)))

Фото в бортжурнале LADA Калина СпортФото в бортжурнале LADA Калина СпортФото в бортжурнале LADA Калина СпортФото в бортжурнале LADA Калина СпортФото в бортжурнале LADA Калина СпортФото в бортжурнале LADA Калина СпортФото в бортжурнале LADA Калина Спорт

Попользуюсь, посмотрю что он из себя представляет, время покажет)))
Всем ровных дорог и заряженного аккумулятора))))

Цена вопроса: 3 000 ₽

Понравилась статья? Поделить с друзьями:

Это тоже интересно:

  • Беренджер х32 компакт инструкция на русском языке
  • Беркут масло оружейное нейтральное инструкция
  • Беренджер 1622 usb инструкция на русском
  • Березка программа по закупкам инструкция
  • Бережок v1 инструкция скачать pdf

  • Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
