Benteng 3296 electron инструкция по применению

Часто при работе с электрическими принципиальными схемами или готовыми модулями приходится сталкиваться с подстроечными резисторами или потенциометрами с маркировкой 3296. Информация по обозначениям резистора доступна, в основном, на английском языке. Чтобы исправить ситуацию пришлось сделать несколько переводов. Надеюсь, пригодится.

Таблица кодов сопротивлений

Основные характеристики

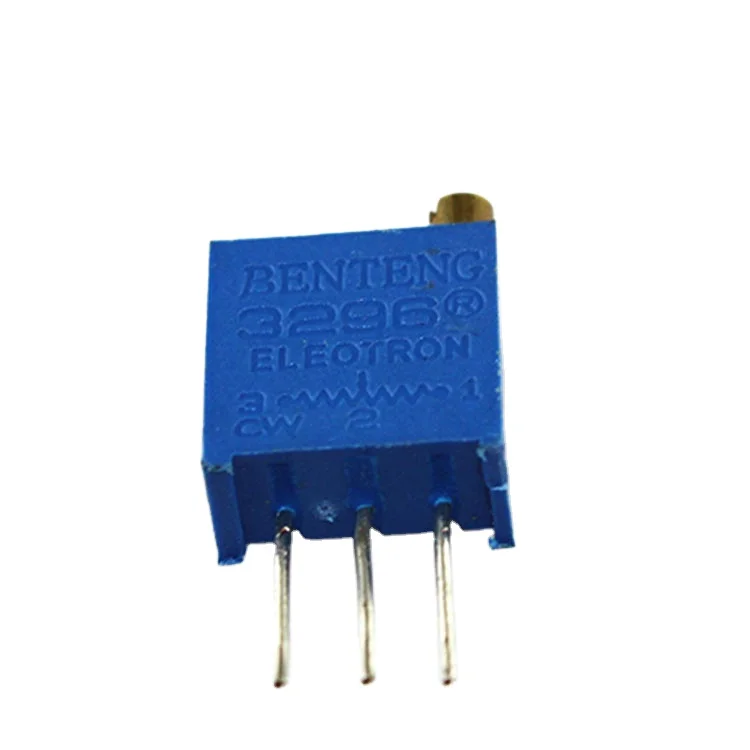

Потенциометры серии 3296 являются металлокерамическими потенциометрами от компании Bourns с THT технологией монтажа. Эти потенциометры являются многоповоротными и способны производить подстройку электронных схем различного типа. Типичными областями применения являются измерение линейного расстояния, угла или вращение производственного оборудования.

Регулировка осуществляется винтом
Число оборотов 25 витков
Износоустойчивость 200 рабочих циклов
Герметизация IP65
Номинальная мощность 0.5Вт (500mВт)
Температурный коэффициент ±100млн-1/°C

Диапазон сопротивления от 10Ом до 2МОм
Интервал рабочих температур — от -55 до +125°C
Диапазон сопротивления от 10 Ом до 2 МОм
Допуск ±10%
Габаритные размеры L*W*H — 9.5/4.83/10.03мм
Вес изделия — 850 мг

Обозначения

Стили исполнения

Таблица сопротивлений

Сопротивление, Ом	Сопротивление, код
10	100
20	200
50	500
100	101
200	201
500	501
1000	102
2000	202
5000	502
10000	103
20000	203
25000	253
50000	503
100000	104
200000	204
250000	254
500000	504
1000000	105
2000000	205

Китайские варианты исполнения

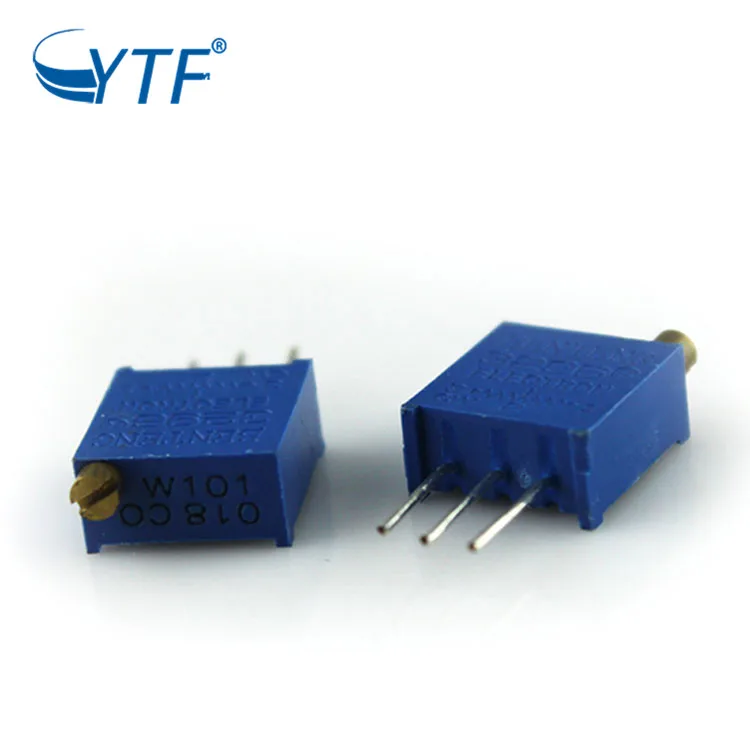

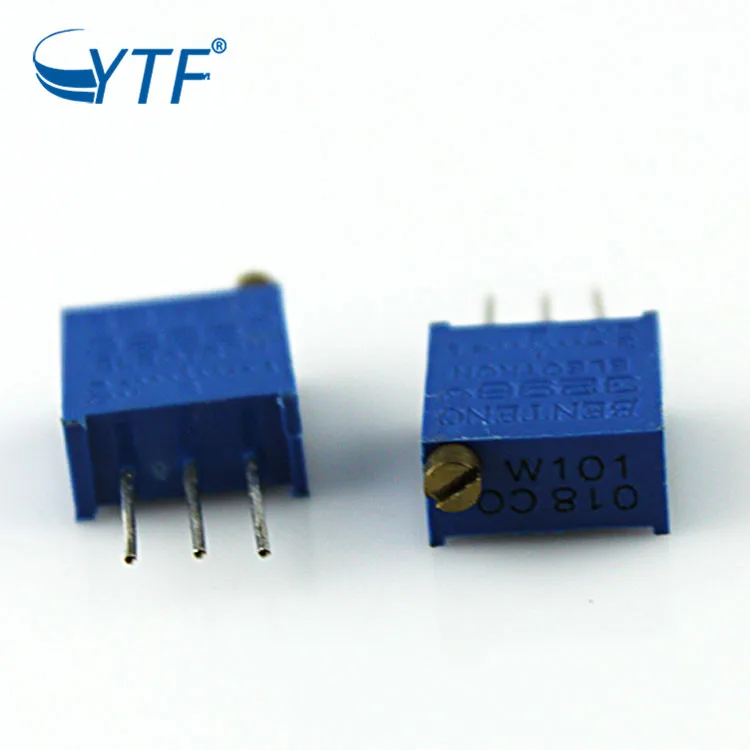

Китайские потенциометры 3296 как видно несколько отличаются внешними надписями. Могут иметь просто надпись 3296. Могут отличаться количеством оборотов.

Коды определения сопротивлений те же.

В целом качество вполне приемлимое, при гораздо более низкой цене. Например, здесь за один доллар можно купить целых 10 штук.

Источник

Несколько дней назад, я представил на суд Муськовчан, самодельный Лабораторный линейный блок питания… Не смотря на то, что Китайцы продают подобный набор, я решил продолжить тематику самодельного блока питания, надо же хоть что-то сделать лучше, чем китайская поделка… Поскольку блок — Линейный, значит, он переводит всю «лишнюю» нагрузку в тепловую энергию… Да, за всё хорошее надо платить… Потому рассмотрим в данном обзоре автоматический блок переключения обмоток трансформатора, который позволит наш Линейный БП не превращать в печку… А для данной конструкции необходимы подстроечные резисторы на разное сопротивление… В оффайне каждый многооборотный потенциометр стоит совсем не гуманную сумму денег (по крайней мере в Алматы), потому лучше купить assorted kit в Китае… Если Вы занимаетесь радиотехникой, то Вам много где еще пригодятся данные потенциометры… Всем кому интересно добро пожаловать под Кат…

Как вы можете заметить, покупал я набор потенциометров в 2013 году

Подтверждение тут

Стоили триммеры какие то нереальные деньги, по нынешнем временам, однако я до сих пор пользуюсь ими в своих конструкциях…
Мне прислали с Китая по 10шт каждого номинала резистора. И даже сохранилась транспортная коробочка (в которой собственно и храню резисторы)

Резисторы оказались приличного качества, заявленным сопротивлениям соответствуют, каких-либо обрывов, при регулировке сопротивления, не обнаружено…
Типоразмеры резистора представлены на схеме:

Основные технические характеристики резистора привожу ниже:

Резистивный элемент — Сплав резистивный кремниевый (Кермет)
Износостойкость об. — 200
Число оборотов — 25
Мощность Вт. — 0.5
Исполнение — Выводное (DIP)
CRV/ENR, % (Ом) — 1(2)
TKR, ppm/°C — ±100

Понятное дело, что лота, который я купил, уже давно не существует, потому подобрал подобный лот у другого продавца.

Я наткнулся в интернете на фото, которое показывает, как из подстроечного многооборотного резистора сделать — переменный многооборотный резистор))) Ну что сказать… Я узнаю страну по фотографии… Не перевелись еще у нас Кулибины… Но ресурс подстроечного резистора, при использовании как переменным маловат, к сожалению…

Нус, приступим к изготовлению автоматического переключателя обмоток, с использованием вышеописанных подстроечных триммеров. Там их будет использоваться 6 штук.
Принципиальная и монтажная схема приведена ниже:

Схема содержит три идентичных канала. Подстроечным резистором R3 устанавливается порог срабатывания каждого реле. А подстроечным резистором R8 порог отпускания реле. Своеобразный гистерезис, что бы при пограничных напряжениях реле не срабатывало многократно. Я устанавливаю напряжение отпускания реле ниже на 0.5В, от напряжения срабатывания. В качестве транзистора применен 2n5551. Можно использовать любой другой npn транзистор, на ток срабатывания ваших реле.
Расскажу так же, как бесплатно найти реле… Приходите в мастерскую, где устанавливают сигнализации на автомобили, и просите отдать вам несколько старых, снятых с автомобилей блоков, все равно их выбрасывают… Обычно это сигнализации «МагикКар», «Шэрхан» и подобные… Внутри вы всегда найдете несколько реле отличного качества. Я выбрал реле с током удержания 35мА. Способные выдерживать ток до 20А.

На основании этого была разработана печатная плата:
Печатная плата блока переключения обмоток:

Данную плату в формате lay6 вы можете скачать по ссылке Плата проверена и полностью рабочая. Зеркалить плату не нужно… В целях экономии травящих реактивов, вся медь используется в качестве общего провода.

Залуживаем плату:

Сначала устанавливаем все резисторы и диоды:

Потом все остальные элементы:

Плата с обратной стороны:

На схеме и плате подписываем входы обмоток. Это сделано для наглядности и воспроизводимости.

Для того, что бы показать Вам как работает переключатель обмоток, собран стенд со светодиодами, каждый из которых будет зажигаться в момент замыкания реле. Это сделано, что бы визуально показать принцип работы. Светодиоды подключены через реле и токоограничивающий резистор.

Поскольку я так и не научился делать гифы, выкладываю короткое видео, показывающее, как работает плата переключения обмоток:

Вот такой маленький обзор на сегодня… В следующем обзоре, я расскажу про самодельный ампервольтметр и можно будет собрать всё в корпус… Но пока детали еще едут ко мне из Китая…
Всем, кто смог дочитать до конца, мира и добра…

Источник

Aslan54
15 июня 2016, 19:39

Ну не знаю, у меня мешок радиодеталей с Китая.
Можно обзоры год писать.

Alex_74
15 июня 2016, 19:43

А у меня три морковки с онлайна и одна с оффлайна и что?

Aslan54
15 июня 2016, 19:45

То есть и на них скоро от вас обзоры ждать?

Alex_74
15 июня 2016, 19:46

На онлайн да. До дачи только доехать нужно. Дома мусорить дрелью не хочу.

Shmoky
15 июня 2016, 21:49

Дома мусорить дрелью не хочу.

— так то веник у нормальных хозяев есть.

peetbull
16 июня 2016, 11:31

Все так рады что у тебя есть веник и ты «Нормальный хозяин» )

Druhn
15 июня 2016, 20:27

Можно обзоры год писать.

А что, кто-то заставляет? Я с JD одних только наименований почти 250 назаказывал (и получил), можно годами писать обзоры. Но как не писал, так и не собираюсь писать. Но если кто-то хочет писать, то пускай пишет хоть два, хоть три года. А там уже люди сами решат — интересно или нет.
По теме: заказывал пару пакетов таких же с евера — не ожидал, что придут не подписанные)

Alex_74
15 июня 2016, 20:39

Мне так один фиг подписывать их, ну и зафоткал попутно:-)

roma19672
16 июня 2016, 00:24

Писать или нет — дело личное! А вот ценами, местом покупки(ссылками) для информации — даже желательно.

vvmel
15 июня 2016, 19:48

а вот точно такой-же, но на 220 Ом может кто видел?

Alex_74
15 июня 2016, 19:52

vvmel
15 июня 2016, 19:55

Спасибо, но мне что до вас, что до Китая — без особой разницы.:)
Вот почему-то у китайцев по адекватным ценам нет, вот это удивляет.

vvmel
15 июня 2016, 20:00

Кто тот обиженный минусатор?

russsx
16 июня 2016, 01:04

А чем вас не устраивает 500 Ом или 1ком?

igor3510
15 июня 2016, 19:54

ggg
15 июня 2016, 20:23

+ в замечательной коробочке )

GreyJester
16 июня 2016, 08:47

Я заказал у этого продавца и + к ним обычные переменные и 065 (кажется маленькие переменные). По беседе хороший продавец договорился с ним о тех номинал и кол-ве которое мне нужно. Пересчитал сумму, контейнера пообещал оставить жду.

ggg
15 июня 2016, 20:22

3296X никто в наборах не встречал?

vvmel
15 июня 2016, 20:44

ggg
15 июня 2016, 21:18

Угу, «за баней» — аж 17 вариантов;)
Из них всего 1 на 50 штук, который недели 2 назад я не нашёл потому и спросил.

shnik78
15 июня 2016, 20:25

А никто не встречал набор керамических резисторов 10вт, например от 1 до 10 Ом. А то наборы все одного номинала.

dia
15 июня 2016, 20:35

Такой вместо набора не пойдет?

mikas
15 июня 2016, 20:48

Вот набором.

mikas
16 июня 2016, 06:47

Во времена студенчества у нас в общаге такие же в качестве нагревателей трудились.

ABU2014
15 июня 2016, 21:01

Эти 3296 чем дешевле, тем, как правило, хуже сделаны.
Если даже легко постучать по валу, сопротивление изменяется.

SterX
15 июня 2016, 21:02

А посоветуйте набор для начинающего: ардуино, простенькие схемки и все такое. без микроконтроллеров. только рассыпуха. Что все, что нужно, но без излишеств и недорого. Я уже все глаза проглядел у китайцев. или дорого и слишком много всего — мне за год не перепаять, или много лишнего и ненужного на старте…

Aslan54
15 июня 2016, 21:04

А что ардуино без МК бывает?

SterX
16 июня 2016, 09:00

Я к тому, что мне не нужен набор типа «Arduino Starter Kit», в котором есть ардуина, макетка, питальник.
Мне именно мелочевку рассыпухой. Диоды, резисторы, транзисторы, емкости и все такое. Чтоб на первое время хватило. МК я отдельно куплю какие надо

asdfzx
15 июня 2016, 21:07

Месье случайно «ВИС.Ты» не калибрует?

Shmoky
15 июня 2016, 21:48

Для кого это «обзор»? Прфои и так все знают, а дилетантам оно не нать. Давайте еще и действительно обозревать кто как гайку открутил а кто стерку купил.Вообще нет границ у народа. Минус.

Alex_74
15 июня 2016, 22:18

Ну не нравиться, не читай кто ж заставляет то.

olegue
15 июня 2016, 21:54

Недавно точно такой же набор прикупил. Обзор нужен. Очень мало обзоров по рассыпухе и связанной с ней самодеятельности. Поэтому плюсую жэстачайше.

A-Gugu
15 июня 2016, 21:58

Вообще-то, это синий цвет, но раз вам голубой поближе…

А правильно сказали, качество у них так себе, на 2-3 подстройки, не более.

russsx
16 июня 2016, 01:07

Вообще то само название «подстроечные» говорит о их использовании. Им не нужен большой ресурс, никто их много и часто не крутит, не расчитаны они на это.

A-Gugu
16 июня 2016, 08:18

ЕМНИС, по госту — подстроечник должен выдерживать 50 кручении от одного конца до другого, а не 2

Aloha_
15 июня 2016, 22:02

Как правильно пишут продаваны, особенности монитора у каждого индивидуальны, поэтому некоторые могут увидеть вместо синего например зеленый.

wallie
15 июня 2016, 22:03

Вау — низкоомники в комплекте… Плюс поставил сразу, заказал. Именно из-за низкоомных резисторов, их в Первопрестольной не найти.

kirich
15 июня 2016, 22:50

Содержимое:

Какой то странный номинал — 48кОм.

Alex_74
15 июня 2016, 22:56

47 кОм. Написал, исправлять не захотел. Думаю все кто в теме поняли

kirich
15 июня 2016, 23:12

У подстроечников 50кОм, 47 кОм вроде нет (по крайней мере у импортных).
Просто поправил.

Alex_74
16 июня 2016, 00:03

Пусть 50 кОм будет все равно крутить его

skif31
16 июня 2016, 00:57

А красного цвета не знаете, где купить?

Lithe
16 июня 2016, 10:48

C перламутровыми крутилками?

skif31
16 июня 2016, 13:13

Без крутилок. Мне красные по дизайну платы нужно

olegue
16 июня 2016, 13:46

Есть на Али наборы биполярных транзисторов, а вот наборы полевиков не встречал пока. Может кто видел?

Aahz
16 июня 2016, 14:58

Говорим в поиске волшебное слово «mosfet». В наборах обычно все идут одного типа.
P.S. У кого есть опыт заказа полевиков из Китая? Как качество?

sajat
16 июня 2016, 16:24

Если дешевые заказывать типа IRF740 — проблемм нет. А на дорогие народ жаловался, что перемаркированные часто приходят. Мне пока везло, но я в основном дешевые и покупаю.

smirta
16 июня 2016, 18:09

Обозреваемые резисторы по качеству даже рядом с нашими С5 нельзя поставить. А где сам обзор то, я не увидел никакого обзора здесь.

ZevinMA
20 июня 2016, 10:36

А как же фото внутренностей?

Источник

Варианты

Всего вариантов: 1 Спецификация.

Спецификация

Преимущества для участников

Быстрый возврат средств по заказам на сумму менее 1000 USDПолучить сейчас

Сведения о покупке

Защита с помощью

Транспортировка

Связаться с поставщиком для согласования деталей доставки

Для вас Гарантия своевременной отправки

Платежи

Шифрование и повышенная безопасность платежей Подробнее

Возврат товаров и возмещение средств

Воспользуйтесь упрощенным возвратом: возвращайте некачественные товары на наш местный склад бесплатно Подробнее

Источник

27 July 2018 —

3296 Trimmer Potentiometer

3296 Potentiometer Pinout

3296 Potentiometer Pin Configuration

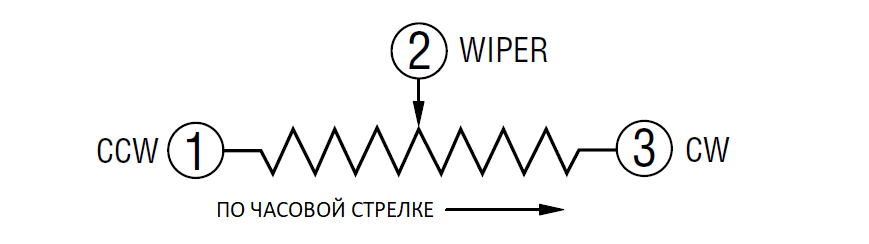

Pin No.	Pin Name	Description
1.	CCW	Connected to one end of the resistive track
2.	Wiper	By moving this terminal we get variable voltage
3.	CW	Connected to another end of the resistive track

Features and Specifications

Multi-turn / Cermet / Industrial / Sealed
5 terminal styles
Tape and reel packaging available
Chevron seal design
Mounting hardware available (H-117P)
RoHS compliant

Technical Specifications

Standard Resistance range: 10 ohms to 2 mega-ohms
Resistance Tolerance: ±10%
Insulation Resistance: 500Vdc
Dielectric Strength: 350 to 900Vac
Effective travel: 25 turns
Operating Temperature: -55℃ to +125℃

3296 Equivalent Trimmer Potentiometer

364W10K, T93YA, 67YR10KLF

Brief Description

Trim pots are also known as preset potentiometers used for adjustment, calibration and tuning purpose in circuits. They are easily mountable on PCB boards and adjusted by a screwdriver. The resistive track is made up of carbon composition or cermet. When replacing with normal potentiometers, remember their life span is not so long. There are different types of trimmer pots available in market such as through hole, smd, single and multi-turn variation.

How to Use a Trimmer?

To use a Trimpot potentiometer simply connect the CCW and CW terminal with positive supply and ground terminal respectively and get variable output voltage from the wiper terminal. To change the output voltage rotate the screw on the top of the Trim pot. This screw rotate the wiper placed inside the pot, which varies the resistance.
