Баня из осб своими руками 3х4 пошаговая инструкция

Как постро­ить кар­кас­ную бань­ку 3×4 сво­и­ми рука­ми. Пред­став­ляю вам подроб­ный рабо­чий фото про­ект для стро­и­тель­ства недо­ро­гой и про­стой в испол­не­нии кар­кас­ной бани из дере­ва с дву­скат­ной крышей.

Дан­ная кар­кас­ная бань­ка будет стро­ит­ся на лен­точ­ном фун­да­мен­те с зали­тым бетон­ным полом.

Прин­цип фун­да­мен­та у нас будет такой как пока­за­но на фото.

Фун­да­мент­ная пли­та у нас будет состав­лять 440*340 см. и с общей диа­го­на­лью 556 см.

Стены каркасной бани

После воз­ве­де­ния фун­да­мен­та укла­ды­ва­ем по пери­мет­ру рубе­ро­ид, затем леж­ни. В каче­стве леж­ней будем исполь­зо­вать дос­ки 50*150 мм. Леж­ни кре­пим к фундаменту.

Начи­на­ем воз­ве­де­ние кар­кас­ных стен нашей бани. Дос­ки для стро­и­тель­ства стен будем исполь­зо­вать раз­ме­ром 50*150 мм. Как собрать сте­ну 1 подроб­но пока­за­но на фото.

Соби­ра­ем и уста­нав­ли­ва­ем вто­рую сте­ну пото­му же прин­ци­пу что и пер­вая сте­на. Шаг сто­ек состав­ля­ет пре­иму­ще­ствен­но 580 мм.

Это раз­мер для уклад­ки мине­раль­но­го утеп­ли­те­ля шири­ной 600 мм. Напри­мер rockwool “лайт баттс скандик”.

Соби­ра­ем тре­тью сте­ну. В дан­ной стене у нас будет дверь и два окна.

С тор­ца сте­ны при­кру­чи­ва­ем дос­ку, тол­щи­на зна­че­ния не име­ет. Она слу­жит для того, что­бы облег­чить мон­таж вагон­ки при внут­рен­ней отдел­ки бани.

Тоже самое дела­ем и с дру­гой сто­ро­ны сте­ны. На про­ти­во­по­лож­ной стене так­же сле­ду­ет при­кру­тить такие же доски.

Соби­ра­ем и уста­нав­ли­ва­ем послед­нюю чет­вёр­тую сте­ну. После чего вырав­ни­ва­ем сте­ны по уров­ню и скреп­ля­ем их меж­ду собой.

Вре­за­ем в стой­ки уко­си­ны. Так как кар­кас­ная бань­ка малень­кая и будет обши­вать­ся ими­та­ци­ей бру­са, то в прин­ци­пе уко­си­ны мож­но и не ста­вить, но луч­ше это сде­лать. Кон­струк­ция сра­зу обре­тёт жёсткость.

Уста­нав­ли­ва­ем перегородку.

[profit3]

Часть сте­ны где будет нахо­дит­ся бан­ная печь выкла­ды­ва­ем из крас­но­го кирпича.

Так­же из дос­ки 50*150 дела­ем верх­нюю обвяз­ку. Тем самым свя­зы­ва­ем в одно целое кар­кас­ные сте­ны бани и перегородку.

После чего при­сту­па­ем к мон­та­жу пере­кры­тия. По пере­кры­тию думаю вопро­сов не долж­но воз­ник­нуть не у кого, на фото всё вид­но и понятно.

Поверх пере­кры­тия насти­ла­ем дос­ку 2,5*150 мм.

Доба­вим немно­го обще­го вида нашей буду­щей кар­кас­ной бань­ки 3*4 метра.

Крыша каркасной бани

На пол чер­да­ка на высо­ту 775 мм кре­пим конь­ко­вый прогон.

Укла­ды­ва­ем под­го­тов­лен­ные зара­нее стяж­ки для стропил.

В прин­ци­пе стро­пиль­ную фер­му мож­но собрать сра­зу с затяж­кой, после чего уста­но­вить на место, мож­но и по отдель­но­сти, кому как удоб­но. Так­же внут­рен­ние затяж­ки мож­но пустить сбо­ку стро­пи­лин это немно­го облег­чит ваш труд.

Под­ре­за­ем стро­пи­ло под нуж­ным углом, для это­го отсту­па­ем от края 76 мм, про­во­дим линию от дру­го­го края стро­пи­ли­ны к отме­чен­но­му участ­ку и отрезаем.

Дела­ем на внут­рен­них стро­пи­ли­нах выпил. Как сде­лать такой выпил пока­за­но на фото, где и сколь­ко куда отступить.

Уста­нав­ли­ва­ем и закреп­ля­ем стро­пиль­ные фер­мы. После чего мон­ти­ру­ем тор­це­вую план­ку. После сбор­ки вся кон­струк­ция обре­тёт жёсткость.

Что­бы наши стро­пи­ло не про­ги­ба­лись и име­ли жёст­кость, в сере­дине каж­дой стро­пи­ли­ны изго­тав­ли­ва­ем и уста­нав­ли­ва­ем подпор.

Долж­на полу­чит­ся вот такая кон­струк­ция. В дан­ной вари­ан­те под­пор, затяж­ку и стро­пи­ло соеди­ня­ем меж­ду собой метал­ли­че­ски­ми пластинами.

Уста­нав­ли­ва­ем меж­ду стро­пи­ли­на­ми перемычки.

Обрез­ка­ми дос­ки укреп­ля­ем све­сы кры­ши. После чего всю кон­струк­цию заши­ва­ем дос­кой 2,5*150 мм.

В ито­ге у нас долж­на полу­чит­ся вот такая неболь­шая кар­кас­ная бань­ка а точ­нее кар­кас буду­щей бани. Далее нам сле­ду­ет утеп­лить сте­ны и пото­лок, покрыть кры­шу, сде­лать внут­рен­нюю и наруж­ную отдел­ку и уста­но­вить печь. Но это совсем дру­гая история.

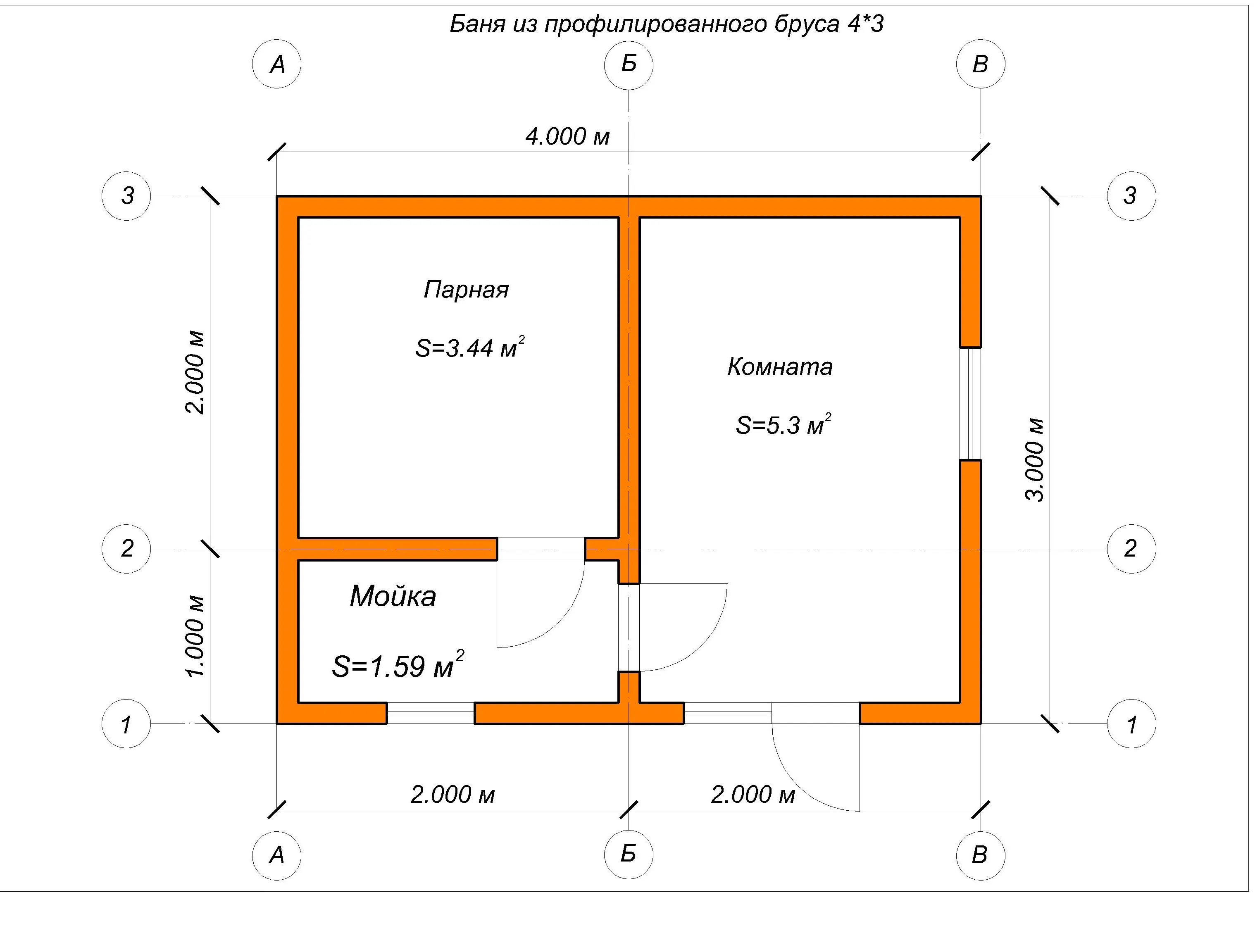

Как построить баню из бруса 3х4

Посмот­реть вни­ма­тель­но тех­но­ло­гию строительства»>

Сеансы в бане — наиболее доступный способ повысить мышечный тонус и улучшить общее состояние. Именно поэтому многие, у кого есть неиспользуемый участок земли, строят на нем баню.

Для тех людей, которые хотят соорудить такую постройку самостоятельно хорошо подойдут каркасные виды парилок. В этой статье мы рассмотрим, как строится каркасная баня 3х3 своими руками, а также подобные модификации, но с размерами 3*4 и 3*5.

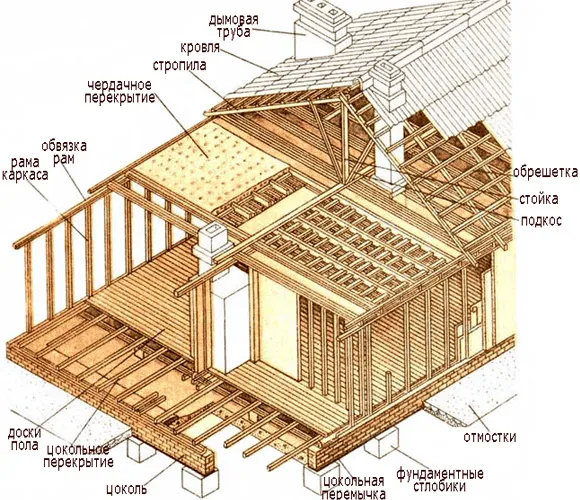

Составные элементы парной

Достоинства таких бань

С давних времен наши прадеды строили бани из рубленой древесины. Но с течением времени эта проверенная временем технология потеряла свою актуальность. Дело в том, что современные способы строительства намного приемлемее по стоимости и времени, а по качественным характеристикам ничуть не уступают.

Самая востребованная технология на сегодняшний день это каркасное строительство.

Предлагаем вашему вниманию основные преимущества такого способа:

• Строительство в короткие сроки;
• Возможность постройки в любой период года;
• Никакой усадки;
• Невысокая цена постройки и эксплуатации;
• Возможность маскировки электрооборудования и коммуникаций;
• Много вариантов наружной и внутренней отделки.

Важные моменты

Перед началом всех строительных работ проект каркасной бани 3х4 (и любой иной также), должен содержать в себе ряд технологических и строительных решений.

• Теплоизоляция . Качественно проведенные мероприятия по герметизации и утеплению бани будут гарантом хорошего воздухообмена. Для этих работ наиболее часто применяют стекловолокно или минвату, потому что у них великолепные характеристики;
• Пароизоляция . Главный недостаток при каркасном строительстве – появление конденсата. Объясняется это тем, что влага во время дождей и снегопадов через щели проникает внутрь каркаса. Поэтому чтобы избежать такого явления нужно хорошо провести этап этих работ.

Хорошим решением будет применение пароизоляционной пленки или пергамина, они укладываются между слоем внутренней обшивки и утеплителем. Рубероид специалисты не рекомендуют использовать, так как при нагреве он выделяет неприятный запах;

• Правильный выбор древесины . Для строительных работ пригодны только хорошие просушенные доски. Идеальны для этих задач осина, лиственница и липа.

Они обладают низким показателем теплопроводности и почти не деформируются. Сама вагонка должна быть без недостатков и высшего сорта.

Процесс строительства

Если вы уже определились с местом строительства, то нужно заняться анализом грунта. Затем на плане строительства определиться, где будет установлена печь, дымоход, вентиляция и решить какой материал взять для крыши.

Хорошо продуманный проект каркасной бани 3х5 – это как минимум половина дела, поэтому тут нужно быть внимательным к мелочам. Вполне возможно, что вам придется по душе наш рассматриваемый проект.

Делаем фундамент

Благодаря тому, что такая постройка имеет небольшой вес, основу можно строить по упрощенной схеме. Вполне приемлемый вариант – столбчатая основа с содержанием асбестоцементных труб залитых бетоном.

Приведем для вас последовательность работ для её создания:

• Приобретение асбестоцементных труб, они имеют длину сорок метров, а диаметр десять сантиметров;
• Бурение скважины. Её достаточно будет сделать с глубиной полтора метра и диаметром двадцать сантиметров;
• Берется труба и разрезается пополам, затем вставляется в скважину и засыпается песком;
• Приготовляется раствор, состоящий из цемента, песка, мелкого щебня и воды;
• Полученную смесь заливают в трубы.

Фото процесса создания фундамента

Первоначальная стадия постройки любой каркасной бани – это её обвязка. Для этих работ потребуются доски 100*50 мм, которые нужно заранее обработать антисептическими средствами. Вначале производим разметку стен, а после приступаем к обкладке по наружным контурам.

Доски скрепляются гвоздями, а обвязка цоколя опорами. Нижняя и верхняя обвязки делаются из досок, для того чтобы настелить рубероид нижнюю от фундамента нужно отсечь.

Инструкция постройки указывает на необходимость периодического контроля горизонтального уровня с помощью ватерпаса. В том случае, если выявлены отклонения, то кладутся прокладки из толя в несколько слоев. Монтируются стойки с учетом того, что в дальнейшем еще придется проводить работы по обшивке и теплоизоляции.

Важно. Чтобы придать прочности конструкции лаги и обвязку закрепляют благодаря ранее замурованным металлическим пластинам. В самом конце обвязка обрабатывается раствором предотвращающим гниение и деформацию.

Строительство стен

На этом этапе строительства очень важно расстояние между осями и этот параметр должен быть равен 0,6 метра в том случае если проем не состыковывается с остальными стенами. В ином случае зазор нужно взять 0,4. Что касается интервала между стойками, то он выбирается в зависимости от габаритов дверей и окон бани.

Важно. Мастера банщики настоятельно советуют сооружать дополнительную стойку, на месте где рама присоединяется к перемычкам или стене. После закрепления углы рамы проверяются строительным уголком на факт наличия угла в 90 градусов.

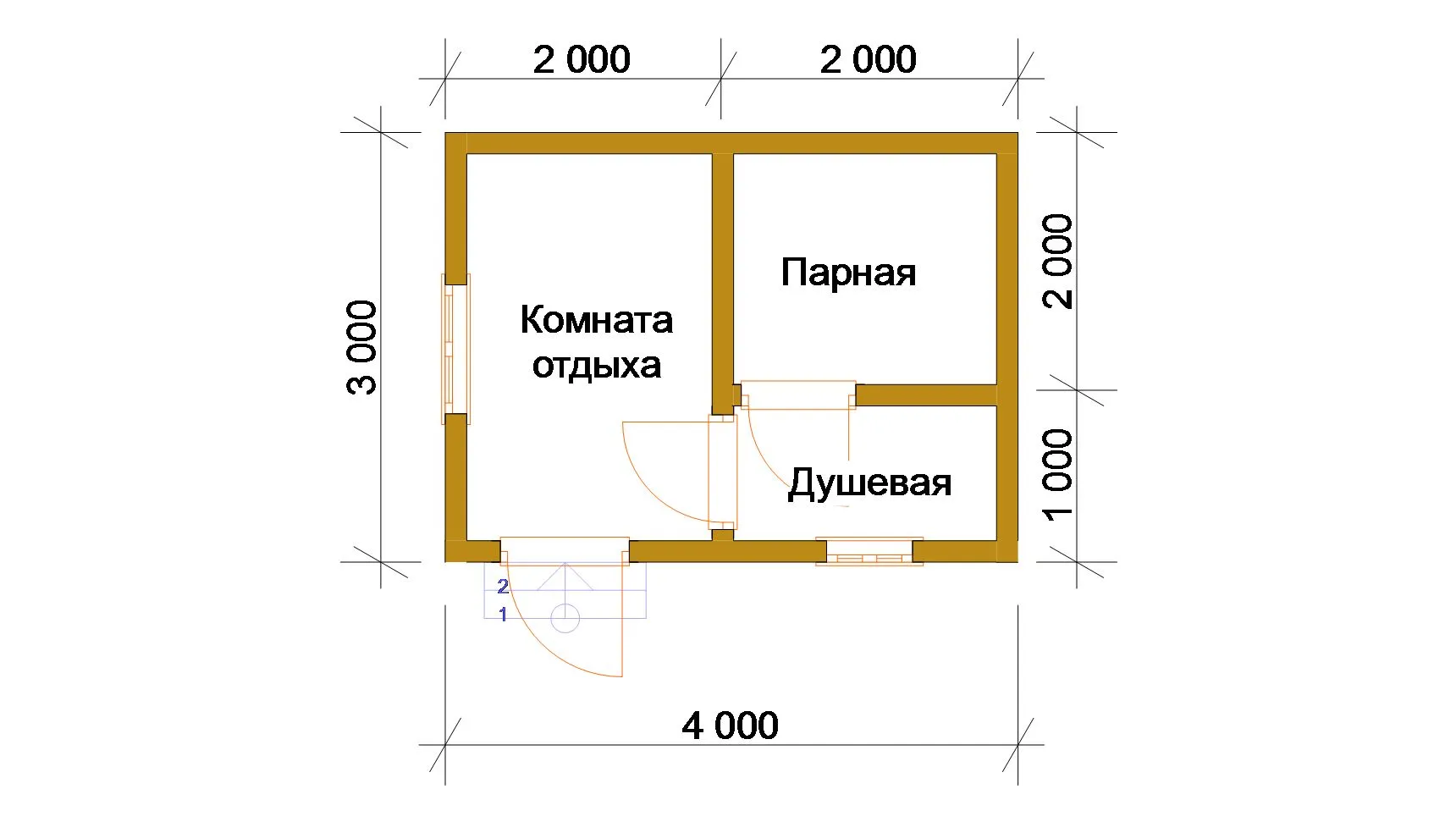

Каркасная баня 3х4 – генеральный план

Сборка начинается с формировки угла – вначале собирается стена, которая в дальнейшем будет соединяться с привязкой. После этого проверяется вертикальность, и крепятся временные подкосы.

Далее устанавливаются под прямыми углами другие рамы, а все обвязки закрепляются с помощью досок прибиваемых гвоздями. Процесс обшивки начинается после проведения работ по установке каркаса.

Кровля и отделка

Работы по созданию кровли делаются как обычно, единственное пожелание к ней – это хорошая вентиляция. Что касается отделочных работ, то тут есть место, где разгуляться вашей фантазии.

Снаружи можно применить:

• Декоративную плитку;
• Штукатурку;
• Сосновые или еловые доски;
• Блок-хауз;

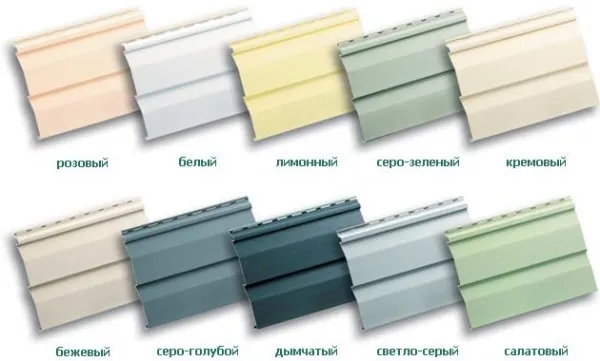

• Сайдинг.

Перед этими работами на стенку набивается гидро- и теплоизоляционные материалы. Во внутренних работах лучше всего применять вагонку, но не покрывать её лаками и красками, так как при нагреве они могут выделять вредные вещества. Для чернового пола применяются листы ОСП.

Итоги

В этой статье мы рассмотрели процессы строительства типовых проектов бань с размерами 3*3, 3*4, 3*5 метра. Самостоятельная сделанная каркасная баня 3 на 3 станет «райским уголком» вашей дачи или коттеджа, благодаря которой вы сможете позаботиться о своем здоровье (см.также статью «Строительство фундамента под баню своими руками — виды и особенности применения»).

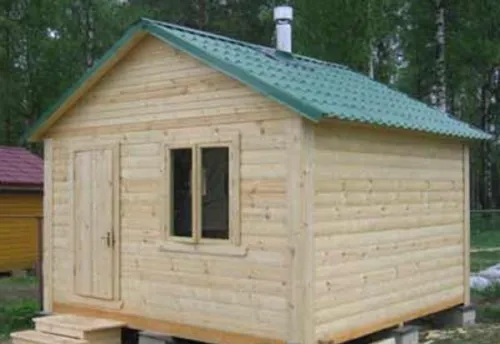

Внешний вид готовой бани

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Каркасная баня: пошаговая инструкция как построить и своими руками типовой проект

Конструкция каркасной бани не относится к архитектурным изыскам. С ее возведением справится любой хоть немного смыслящий в строительстве человек. А если нет нужных знаний и навыков – можно заказать строительство каркасной бани под ключ. Для нее не требуется выливать мощный фундамент, стройматериалов на нее нужно намного меньше, чем на кирпичную или на деревянную из бруса либо оцилиндрованного бревна.

Какого-либо замысловатого и дорогостоящего проекта также не требуется. Минусы тоже есть – подробно о преимуществах и недостатках каркасных бань речь пойдет дальше в статье.

Краткое содержимое статьи:

Преимущества и недостатки

Перед проверенным веками вариантом из рубленой древесины каркасная баня обладает следующими достоинствами:

• очень большая скорость возведения;
• возможность строительства бани и зимой, и летом;
• нет усадки при высыхании древесины;
• относительно малые финансовые затраты на материалы при строительстве;
• возможность скрыть проводку и трубы в стене;
• разнообразные варианты финишной отделки.

Большим минусом каркасной бани является ее горючесть. Вагонка воспламеняется достаточно легко и горит очень быстро, поэтому при эксплуатации каркасной бани необходимо строго соблюдать меры пожарной безопасности.

Важные особенности при возведении каркасной бани

Каркасная баня подразумевает качественную теплоизоляцию. В качестве теплоизоляционного материала подойдет минеральная вата, либо базальт, подойдет также утеплитель из стекловолокна.

Немаловажным моментом является пароизоляция. В дождливую погоду, и зимой во время снегов, влага попадает внутрь бани через щели, образуя конденсат внутри каркаса, а также на стенах и потолке. Чтобы справиться с этой неприятностью, применяют гидро- и пароизоляцию.

Между внутренней обшивкой стен бани и теплоизоляционным слоем прокладывают паробарьер. Рубероид для этих целей не подойдет – как только баня будет нагреваться, он будет издавать характерный неприятный запах. Лучше использовать пергамин.

Древесину для бани нужно отбирать хорошо просушенную, поскольку при усыхании древесина уменьшается в объеме, и появляются щели. Оптимальный вариант для бани – лиственница, осина либо липа.

Пошаговая инструкция по возведению каркасной бани своими руками

Начинается все, как водится, с проекта. После принятия решения о месте строительства, следует изучить почву для определения, какой будет нужен фундамент, в зависимости от типа почвы.

На схеме нужно сразу предусмотреть все коммуникации – воду, электричество, а также вентиляционную систему. Сразу стоит продумать, какой материал будет применяться в качестве кровли.

Фундамент для бани

Поскольку строение будет достаточно легким, ленточный фундамент для каркасной бани необязателен. Можно вполне обойтись столбчатым фундаментом.

Для этого понадобятся асбестоцементные трубы длиной 4 метра и диаметром 100 мм. Трубы режут пополам, под них бурят в земле отверстия полутораметровой глубины и диаметром 200 мм. Трубы вкапывают и заполняют бетоном.

В качестве обвязки применяют обработанную фунгицидным составом доску сечением 100х50 мм, которой выкладывают наружный периметр. При укладке обвязки необходимо придерживаться горизонтального уровня, при необходимости подкладывая под края обвязочной доски толь в несколько слоев.

Стены

Следует придерживаться равного расстояния между осями, ориентировочно 60 см при отсутствии стыковки с другими стенами, а также при отсутствии дверных или оконных проемов в стене.

Если же планируется примыкание стен или проемы – расстояние между стойками делают 40 см. Рядом с рамой ставится дополнительное ребро. Монтаж идет от углов, начиная со стены, сообщающейся с обвязкой. Обшивку производят после полной сборки каркаса.

Крыша

Сборка стропильных конструкций производится для удобства на земле, после чего их подымают и крепят над соответствующими им стойками. На балки для удобства кладут временный настил из 50 мм доски.

Следует делать вентилируемую кровлю во избежание гниения стропил. В качестве кровли применяют, как правило, профнастил и ондулин.

Отделка

Для наружной отделки каркасных бань используются:

• Сайдинг;
• Блок-хаус;
• Штукатурка либо плитка;
• Зашивка сосновой доской.

Перечень, в принципе, можно и продолжить – все зависит от фантазии хозяев, к тому же, в интернете немало различных фото каркасных бань. Под обшивку рекомендуется завести гидроизоляцию, а пустоту между вагонкой и обшивкой заполнить утеплителем.

Внутреннюю стенку не обрабатывают лакокрасочными изделиями, которые при нагревании могут выделять токсичные вещества и издавать неприятный запах. Исключением является акриловый лак для бань и саун, который нетоксичен и негорюч. Растворителем для такого лака является обычная вода.

Каркасная баня своими руками: пошаговая инструкция с полезными рекомендациями

Любите ли вы баню настолько, чтобы решиться сделать ее самостоятельно? Если желание регулярно получать отличный пар действительно сильно, а тратиться на услуги подрядчиков совсем не кстати, то есть смысл хорошенько изучить технологию и сделать каркасную баню своими руками. На самом деле в этом нет ничего архисложного, зато по надежности и безопасности она ни в чем будет уступать привычным сооружениям из бруса или оцилиндрованных бревен. Все, что вам нужно — определиться с размером, а проработанная пошаговая инструкция поможет вам избежать распространенных ошибок.

Грамотно использовать все преимущества и по возможности нивелировать имеющиеся недостатки — пожалуй, в этом состоит главная задача человека, который берется за самостоятельное возведение каркасной бани. Если вы изучили проекты бань из пеноблоков и увидели, какие недостатки есть у этого материала, не думайте, что с каркасными сооружениями все так радужно. Не будем вводить вас в заблуждение: минусы имеются в каждом деле, а потому лучший способ справиться с ними — внимательно их изучить. Собственно, начнем с них.

Недостатки

• возможная усадка бани с течением времени;
• необходимость качественного утепления и связанный с этим рост расходов;
• материальные и временные затраты на отделку — как внутреннюю, так и внешнюю;
• внимательный уход и осторожная эксплуатация.

Мы неслучайно начали именно с минусов. Так вы сразу увидите те подводные камни, с которыми сопряжено строительство каркасной бани. И если все же после знакомства с ними, они кажутся вам не крупными булыжниками, а мелкой галькой, то обратите внимание на следующие преимущества выбранного типа постройки.

Преимущества

• легкое сооружение не требует изнурительной подготовки основательного фундамента;
• хорошо сохраняют тепло, но только при качественном утеплителе;
• подкупающая дешевизна сборки;
• экологичность и устойчивость к колебаниям в земной коре;
• возможность построить каркасную баню в самые сжатые сроки, даже в сложных погодных условиях.

Если плюсы все же перевесили возможные недостатки, и вы все еще желаете построить баню такого типа, то приступайте к следующему этапу.

Необходимые материалы с актуальными ценами

Инструменты

• угольник;
• уровень;
• дрель;
• молоток;
• пассатижи;
• отвертки;
• строительная рулетка;
• рейки и др.

Поэтапная технология

Когда все материалы закуплены, а инструменты собраны в кучку и смиренно дожидаются своего часа, пришла пора переходить к практическим действиям. И начать стоит с проекта. Строить каркасную баню стоит только после того, как вы определились с планировкой. Если вы желаете обустроить, например, баню с верандой и барбекю под одной крышей, то отразите это желание в вашем рабочем проекте.

• каким размером участка вы располагаете?
• хотите ли вы разделить парную и мойку?
• готовы ли пожертвовать комнатой отдыха ради лишних метров в предбаннике и тамбуре?

Отыщите ответы на все эти вопросы — и тогда вам будет проще определиться с проектом вашей каркасной бани. К тому же, сейчас в Сети полно уже готовых проектов и чертежей. Остается только подогнать масштабы — и брать в свои руки инструменты. Однако не забывайте о том, что вы исходите из размеров имеющегося в вашем распоряжении участка. И само собой, что для полного комфорта следует позаботиться об определенной полезной площади вокруг постройки. А на случай частого использования бани в зимний сезон, так и вовсе следует задаться вопросом о веранде.

Работа над фундаментом

1. вбиваем по периметру предполагаемой каркасной бани колышки и делаем ров приблизительно на 0,6 метра глубиной, ширину можно определить в каждом отдельно взятом случае, но не менее 0,4 метра;
2. заполняем освободившееся пространство песком приблизительно на 1/3 всей глубины и заливаем поверх водой, после чего тщательно утрамбовываем;
3. засыпаем подготовленный гравий, а сверху — слой песка, который после выравнивается грунтом при помощи строительного уровня;
4. делаем из арматуры опалубок и заливаем все бетоном;
5. финальный штрих — изоляция при помощи рубероида, достаточно и тонкого его слоя.

Оставьте ваш фундамент каркасной бани как минимум на неделю — за этот период он хорошенько отстоится и «наберется сил».

Возведение стен

1. просушите заготовленный для возведения стен каркасной бани пиломатериал, лучше всего выбрать липу или осину, так как у этих пород отличная способность сохранять тепло;
2. после возведения деревянного каркаса обработайте внутреннюю сторону используемых досок любым антисептиком, внешнюю же — лаком, причем желательно использовать как минимум 2 его слоя;
3. сделайте обвязку из бруса и зафиксируйте ее снизу;
4. закрепите брусья в каждом углу обычными гвоздями и подоприте их металлическими стойками, чтобы они не нарушали своего равновесия;
5. залейте базовые стойки бетоном;
6. смонтируйте промежуточные опорные стойки, для них подойдет тот же самый материал, что вы используете и для базовой конструкции;
7. оформите пол, выложив брус, отдайте предпочтение сечению на 0,15 метра.

Возведение крыши

1. отберите восемь потолочных балок, спиленных под определенным углом;
2. выставьте крайние стропила, а после закрепите еще несколько непосредственно по центру;
3. оставшиеся оформите через конек, фиксируя их к капитальной конструкции с разных сторон;
4. следующий шаг — установка вертикальных стоек для улучшения прочности основания;
5. если в каркасной бане, которую вы делаете своими руками, предусмотрен чердак, то заранее продумайте выход для него;
6. те стропила, которые выступают за края, последовательно подвергаются обработке — вырезаем балки своими руками, а после прибиваем доски и фиксируем обрешетки.

Утепляем стены, пол, потолок

1. один из оптимальных вариантов — минеральная вата, а вот от рубероида следует отказаться, так как он в процессе эксплуатации может выделять в воздух вредные вещества и вызывать противный запах;
2. утеплитель рулонного типа закладываем между вертикальными стойками, а после закрепляем рейками;
3. пол мы уже защитили от влаги выложенным брусом, а теперь используем керамзит — он дешевый и отлично сохраняет тепло;
4. для утепления потолка своими руками можно использовать пенопласт, но следует защитить его пароизоляционной пленкой — так вы избежите неприятного запаха и сможете продлить срок службы своей каркасной бани.

Оформляем окна и двери

Если в вашем проекте предусмотрены проемы для окон и дверей, то теперь самое время их заполнить. Не забудьте о том, что и окна, и двери должны быть надежно герметизированы. В перерывах между использованием каркасной бани следует проветривать помещение самым тщательным образом.

Внутренняя отделка

Логичный финальный штрих — приятная внутренняя отделка каркасной бани. Сделать ее своими руками не составит большого труда. Тем более, что залог комфорта — далеко не только надежная конструкция и качественные материалы. Важно также и провести грамотно отделочные работы, чтобы каждый человек чувствовал себя в бане максимально удобно и мог полноценно расслабиться. Поэтому:

1. потолок можно отделать при помощи хвойной обивки — это не только эффектно выглядит, но еще и надежно защищает материалы от дурного воздействия высокой температуры;
2. печь отделывается красным керамическим кирпичом либо его шамотной версией — так тепло будет сохраняться куда дольше, а воздух в парной будет влажнее и приятнее;
3. стены отделываются вагонкой — это недорого, но очень практично и, кстати, довольно симпатично. Можно использовать вагонку разного типа, а лучше — эффектную ее евроверсию.

Типовые решения

Для того, чтобы облегчить вам подготовку к возведению каркасной бани, мы собрали для вас лучшие проекты и чертежи, которые помогут справиться с поставленной задачей. Эти материалы прекрасно помогут для строительства своими руками, если перед вами стоит задача возведения как довольно скромной каркасной бани 3х4, так и более просторной 3х6. Рассмотрим и другие популярные варианты: 5х5, 6х6, 6х8. Разделение по площади постройки поможет вам лучше ориентироваться в этом многообразии перспективных решений.

Полезные материалы. 4 видео с советами от специалистов

Иногда нет ничего лучше, чем практичный совет бывалого специалиста, который подкреплен соответствующей наглядностью. Специально для тех, кому пошаговой инструкции, проектов, чертежей и фото для строительства каркасной бани мало, предлагаем несколько полезных инструкций в популярном видеоформате.

Заключение

Все оказалось не так сложно, как вы думали? Еще бы, ведь каркасная баня — это проект, с которым своими руками может справиться даже новичок. Но только если он хорошо подготовился: изучил немало нужных чертежей, подсмотрел классные идеи с уже воплощенных проектов каркасных бань своими руками и уже мысленно представил в своем сознании образ будущего сооружения. Пусть даже контурно, но это уже кое-что, ведь когда мысленно можешь представить цель, то дорога к ней значительно упрощается. А пошаговая инструкция по сбору каркасной бани, которую мы представили в этом материале, поможет не сбиться с правильного пути и избежать тех ошибок и проблем, которые практически всегда неминуемы в вопросах строительства.

Каркасная баня своими руками пошаговая инструкция

Каркасная баня своими руками пошаговая инструкция

Владельцы частных домов и загородных участков, желают не только выращивать овощи и фрукты, но и хорошо отдохнуть, после трудной рабочей недели. Предлагаем рассмотреть, как делается каркасная баня своими руками пошаговая инструкция будет предоставлена.

Подготовка к строительству

Любая стройка, в том числе и каркасная баня под ключ, начинается с составления проекта. Чтобы создать проект, необходимо обладать навыками, если вы не имеете навыков в этой сфере, то этот этап лучше доверить мастерам. Можно воспользоваться готовыми схемами.

Когда проект создается самостоятельно, то перед началом работ требуется определиться с некоторыми важными критериями. Важные моменты:

1. Расположение бани на территории. Во время определения места, на своем участке, учитывайте водоотводы и канализацию. Необходимо это, с целью подведения к бане коммуникаций.
2. Почва на месте строительства. Когда планируется строительство такого строения с бассейном, то важно выбрать место, где подземные воды не будут подмывать конструкцию. От этого фактора, зависит и выбор типа фундамента. Мы подробно разобрали варианты возведения фундамента в отдельной статье по ссылке.
3. Чертеж конструкции и высота. Если возводится каркасная баня своими руками в несколько этажей, необходимо учесть повышенную нагрузку на каркас. Еще на этом этапе, нужно заранее выбрать месторасположение банной печи, а также её конструкцию. Критерий поможет определить, расположение и высоту дымохода.
4. Коммуникации. Во время составления проекта, нужно определить месторасположение вентиляции, проводки, отвода воды и изоляции.
5. Крыша является важным элементом любого здания, от нее зависит длительность эксплуатации строения. Поэтому при составлении чертежа, стоит учесть форму и выбрать подходящий материал. После этого, вы сможете рассчитать мощность перекрытия.

Составляя чертеж, необходимо внести все указанные критерии и дополнить его недостающими элементами. Отметим, чем подробней составлен проект, тем легче строительство.

Что касается расположения коммуникаций, то проект желательно составить отдельно, либо воспользоваться готовым проектом, только добавить в него свои части, отталкиваясь от нужд.

Расчеты материалов

Сооружается каркасная баня своими руками разных размеров. Мы рассмотрим стандартный вариант, который подойдет для строительства начинающими мастерами.

Отделку бани изнутри и снаружи, часто проводят вагонкой, изготовленной из древесины хвойного происхождения. Крышу оборудуют двускатную, а для кровли применяют металлочерепицу.

Отталкиваясь от размеров 5 на 4 метра, для изготовления фундамента нам понадобится:

• два куба бетона;
• 0,3 куба обрезной доски;
• 80 погонных метров арматуры.

Каркасная баня под ключ, требует больших финансовых вложений именно на строительство каркаса. Чтобы сделать каркас, потребуется:

• 5,3 кубов бруса, сечением 12 на 12 сантиметров;
• 36 квадратных метра, минваты, толщиной 10 сантиметров;
• около сорока квадратов пароизоляционного материала;
• 75 квадратов деревянной вагонки;
• 40 квадратов гидроизоляционного материала.

Если необходимо сэкономить финансы, то брус можно заменить доской. Монтаж пола, также важный момент. Чтобы сделать пол в бане своими руками потребуется:

• 0,2 куба доски 150 на 50;
• двадцать погонных метров плинтуса;
• двадцать квадратов минваты и 20 квадратов вагонки.

Если хочется сэкономить на конструировании каркасной бани, то именно на возведении крыши, это можно сделать. Можно приобрести, самый дешевый утеплитель, и закрыть его не обрезной доской.

Но так как у нашей бани будет двускатная крыша, чердачное помещение можно использовать для хранения разного инструмента и ненужных предметов. Чтобы построить крышу, необходимо:

• один комплект водостока;
• 0,2 куба реек для стропил;
• 0,1 куба планок для обрешетки;
• 0,1 куба карнизных реек;
• двадцать квадратов металлочерепицы.

Кроме перечисленных материалов, потребуются:

• трубы из асбеста;
• саморезы и гвозди;
• скобы;
• цемент, песок и гравий.

Если строится каркасная баня, своими руками используя пошаговую инструкцию, нужен:

• уровень, угольник и рулетка;
• молоток, отвертки и плоскогубцы;
• электрическая дрель;
• миксер для бетона;
• емкость для дозировки сыпучих материалов;
• шуруповерт;
• ручная ножовка или электрическая пила.

Сделав нужные замеры и подобрав по ним материалы, приступаем к конструированию будущего помещения.

Этапы возведения

Строительство каркасной бани своими руками включает в себя несколько этапов:

Изготовление фундамента

Для строительства, вполне подойдет столбчатый фундамент. Легко изготовить его на основе асбестовых труб.

• выкапываем ямы глубиной полтора метра, и шириной двадцать сантиметров;
• вставляем асбестовые трубы в ямы;
• замешиваем бетон;
• заливаем раствором ямы и середины труб.

После заливки, фундамент должен хотя бы сутки отстояться.

Изготовление пола

Конструирование пола в бане своими руками, не сложное занятие, но имеет свои нюансы.

Процесс изготовления:

1. Определяем расположение вывода воды. Подводим канализационную трубу. Укладываем гидроизоляцию. Сверху изоляции кладем деревянные балки. Крепим лаги к балкам и фиксируем на них поперечные балки.
2. На получившуюся конструкцию снизу прикладываем листы облицовочного материала, желательно ОСП. Делаем отверстие под трубу канализации. И фиксируем материал на саморезы.
3. Укладываем слой гидроизоляции. Необходимо, чтобы она полностью закрыла площадь пола, стыки фиксируем скотчем. Далее, укладываем утеплитель. Зашиваем листовым материалом.
4. Делаем изоляцию канализационных стоков. Понадобится пленка и герметик. Там, где будет располагаться моечная зона, пол лучше оборудовать плиткой, а в части отдыха – вагонкой.

Сделав такой пол в каркасной бане своими руками, можно отдыхать даже в зимний период. Если планируете пользоваться постройкой при теплой погоде, достаточно уложить и закрепить на фундаменте, балки, прикрепить поперечный брус, и обшить поверхность досками.

Обвязка

После высыхания залитого раствора и конструирования пола, можно приступать к обвязке сооружения. Чтобы выполнить такую работу, нам потребуются рейки сечением десять на пять сантиметров. Перед началом работ рейки, нужно обработать антисептиком. Пока обработанный материал высыхает, нам нужно провести разметку положения стен.

Схема обвязки

Каркасная баня своими руками пошаговая инструкция изготовления обвязки:

1. Проведя разметку, выставляем подготовленные рейки по внешней стороне. Фиксируем их гвоздями.
2. Проводим обвязку цоколя. Для этого используем опоры.

Нижнюю и верхнюю обвязку делаем из досок. Во время этой работы, нужно немного отделить основания, чтобы смог поместиться рубероид.

• Проверяем горизонтальность. Для этого использует уровень.
• Устанавливаем промежуточные стойки. Обрабатываем обвязку составом от гниения.

Чтобы конструкция была более крепкой, крепление рекомендуется проводить с помощью металлических пластинок.

Стены

Стены каркасной бани под ключ изготовляются из досок сечение, которых 5 на 10 сантиметров. Работы:

1. Размечаем места расположения стоек. По разметкам устанавливаем стойки по всем углам, проверяем уровень, и временно фиксируем их рейками.
2. Устанавливаем стойки. Для крепления, желательно использовать металлические уголки и самовыравнивающие винты.
3. Выполняем монтаж промежуточных частей. Шаг между ними, чтобы был не более метра.
4. Делаем верхнюю обвязку. Все элементы верхней части крепим на угловые стойки. Чтобы доски не прогнулись, желательно установить временные опоры.
5. Между опорами укладываем брус в горизонтальном положении. После изготовления каркаса приступаем к обшивке каркаса снаружи. В середине укладываем изоляционный материал, и фиксируем его. Сверху изоляции крепим утеплитель, укладываем и фиксируем еще слой изоляции, и обшиваем стены выбранным материалом.

Стены у нас есть, осталось сделать крышу.

Конструирование крыши

Чтобы вам было удобно делать двускатную крышу, рекомендуется сначала сделать чертеж, на котором будут указаны места нахождения стропил. Процесс конструирования крыши:

1. Берем брус сечением 15 на 15 сантиметров, укладываем его вверху стоек и фиксируем их на гвозди, также провести фиксацию можно с помощью проволоки и саморезов. Важно на этом этапе выполнить работы строго по уровню.
2. Далее, в брусьях выпиливаем пазы для предстоящей укладки стропил. Делается это на определенном расстоянии.
3. Теперь нужно на ровном участке земли собрать стропильную конструкцию. Представлена подобная конструкция в виде треугольников, состоящего из бруса. Для дополнительного укрепления между каждым таким треугольником фиксируется поперечная распорка. Наверху конструкции устанавливают ригельную планку.
4. Собрав нужное количество стропил, устанавливаем их в вырезанные пазы. После уточнения уровня фиксируем элементы на саморезы, и гвозди.
5. Далее, между установленными стропилами, крепим поперечные планки. Фиксируем их также гвоздями или саморезами.
6. Теперь обшиваем крышу, листовым материалом. Для этого часто используют фанеру. Сверху фанеры крепим рубероид. И в завершение облицовываем кровлю металлочерепицей.
7. Осталось обшить фронтон.
   Обшивается он ОСП. Для этого нарезаются элементы по размеру боковых стен кровли, крепят материал к стойкам на саморезы. Если необходимо организовать дверь на чердак, то в конструкцию крыши включаются дополнительные стойки из бруса, в которые устанавливается небольшая дверца.

Крыша установлена. Если необходимо чердачное помещение, то крышу утеплять необязательно, достаточно просто обшить стропила досками. А вот когда чердак не нужен, необходимо уложить гидроизоляцию, затем зафиксировать утеплитель на потолке, и обшить конструкцию выбранным листовым материалом. Если вы решили продвинуться далее и усовершенствовать свою постройку можно самостоятельно возвести печь.

Изучив изложенный нами материал, будьте уверены, что каркасную баню своими руками сможет соорудить даже новичок. Основная задача придерживаться всех требований и выбирать правильные материалы. А у бани можно построить беседку из дерева и выложить возле нее дорожки по инструкциям в наших статьях.

Баня размером 3х4: красивые проекты

Каждый владелец частного дома или загородной усадьбы хочет, чтобы на его участке было как можно больше полезных построек, таких как гараж, место для отдыха с мангалом, бассейн и даже баня. Зачем тратить деньги на отдых с друзьями или семьей, если можно прекрасно отдохнуть прямо у себя на участке. Тем более что современные технологии строительства позволяют возвести прекрасную баню своими руками и без лишних затрат. Построить ее можно по каркасной технологии, а результат при этом превзойдет все ожидания.

Особенности

Наилучшим вариантом каркасной бани будет строение площадью 3х4 метра, которое позволит оборудовать не только парилку, но и небольшую душевую и даже комнату отдыха. Такая постройка имеет свои сильные стороны, среди которых можно выделить некоторые.

• Она экономична. На постройку уйдет относительно небольшое количество строительных материалов.
• Простое возведение фундамента. Для такой постройки нет необходимости возводить монолитный фундамент, достаточно будет столбчатый вариант.
• Постройка займет мало времени. Технология строительства очень проста, и даже при самостоятельном возведении не отнимет большого количества времени.
• Строение такого типа надежно и долговечно. В связи с тем, что материалов будет затрачено мало, появляется возможность приобретения их более высокого качества.
• Коммуникации можно проложить прямо в стенах. Это придаст помещению аккуратный внешний вид.

• Такая баня экологически безопасна, так как строится только из натуральных материалов.
• Процесс возведения может происходить при любой температуре и в любое время года.
• Есть возможность выполнить как внешнюю, так и внутреннюю отделку любыми материалами.
• Готовая постройка не будет нуждаться в усадке.
• Простая регистрация в кадастровой службе. При наличии проекта постройки, ее можно будет быстро зарегистрировать. К тому же официальное оформление поможет в случае продажи участка получить за него высокую стоимость.

При строительстве такой бани очень важно предусмотреть ее теплоизоляцию и пароизоляцию. Теплоизоляция для помещения бани очень важна. Для ее обустройства в помещениях такого типа можно использовать минеральную вату либо стекловолокно, которые имеют достойные теплоудерживающие качества.

Пароизоляция также является очень важным моментом, который не стоит упускать из вида. В период дождей и снегов повышенная влажность окружающей среды может проникать в помещение, что негативно скажется на его сроках эксплуатации. Поэтому в процессе постройки рекомендуется между обшивкой и утеплителем проложить слой из специальной пленки либо пергамина, который будет противостоять проникновению влаги в помещение.

И также обязательно надо учесть, что от выбора древесины будет во многом зависеть качество и срок эксплуатации каркасной бани. Лучше предпочесть лиственные, осиновые или липовые сорта деревьев. При покупке обязательно проверять степень просушки досок. После того как для себя обозначены все положительные моменты такой постройки, а также учтены и подобраны основные материалы, можно переходить к изготовлению проекта бани. Этот этап является очень важным в процессе строительства.

Проекты

Правильно подготовленный проект будущей бани 3 на 4 м на даче или приусадебном участке является огромным плюсом и большим этапом возведения постройки. В таком помещении относительно скромных размеров все должно быть изначально продуманно до мелочей: где будет располагаться печь, дымоход, какой будет вентиляция, где установить душевую, и как подвести все необходимые коммуникации. Если все правильно и грамотно рассчитать, то все помещения можно сделать удобными и комфортными для отдыха.

Примером площадей внутреннего пространства бани являются:

• предбанник и раздевалка — два на три метра;
• сама парилка — два на два метра;
• душевая, из которой даже можно оборудовать полноценный санузел, — один на два метра.

А также для комфортного нахождения во всех помещениях и дополнительной вентиляции можно обустроить окна в комнате отдыха и душевой. Оптимальными их размерами будут 70 на 70 см и 50 на 50 см соответственно. Саму парилку тоже можно оснастить небольшим окном. Предпочитаемым размером будут все те же 50 на 50 см. Каркасная баня предусматривает строительство двускатной крыши, под которой возможно оборудовать чердак. Он будет небольших размеров, но там можно будет хранить все необходимое для хорошего отдыха.

И также такую баню можно оснастить маленькой верандой, на которой обустроить дополнительное место для отдыха. С учетом веранды размер конструкции может составлять 4х3 метра.

Для себя возможно изготовить обычный типовой чертеж, на который придется полагаться во время строительства. Но не стоит забывать, что для дальнейшей регистрации данного строения в кадастровой службе придется разработать подробную проектную документацию. Интерьер и внутреннее убранство бани можно оформить в соответствии со своими предпочтениями.

Здесь подойдут даже уже давно устаревшие вещи, такие как деревянные ложки, самовар, лапти, веники, которые привнесут дух народной культуры в вашу постройку.

Материалы

До начала строительства каркасной бани обязательно определиться с тем, какие материалы при этом будут использоваться. Стены постройки чаще всего изготавливаются из дерева. Уместным будет использование профилированного или проклеенного деревянного бруса. Подходящими для наружных работ можно считать размеры 10 на 15 см и 15 на 15 см. При внутреннем строительстве лучше использовать тот же брус 10 на 15 см.

Для теплоизоляции помещения хорошо подходит использование материалов с фольгированной прослойкой. Они очень хорошо удерживают тепло внутри помещения. Можно выбрать минеральную вату с прослойкой из фольги. Плюсом такого материала считается также отсутствие необходимости оборудования пароизоляции.

Вагонка — самый распространенный материал для внутренней обшивки помещения. Он является:

• экологически чистым;
• долговечным;
• дешевым.

Вся конструкция бани, включая наружные и внутренние части, должна образовывать один общий сруб. Только в этом случае будет обеспечиваться надлежащая надежность помещения. Для такого вида бани хорошо подойдет столбчатый фундамент. Для его возведения понадобятся трубы либо блоки, монтируемые в бетонный ленточный фундамент. Хотя для его постройки можно также использовать шлакоблок или газобетон.

Выбор печи обуславливается только желанием хозяина бани. Можно установить обычную металлическую печку и обложить ее кирпичом либо приобрести более современный вариант — электрическую печь.

Как построить?

После того как разработан подробный проект постройки, приобретены все необходимые материалы, можно приступать к постройке бани своими руками. Первым этапом строительства будет обустройство фундамента. Если возводить столбчатый фундамент, то потребуется девять блоков, которые будут составлять основу конструкции. Работы следует производить в определенной последовательности.

• Необходимо подготовить участок земли под строительство, желательно, чтобы он находился на ровной поверхности. Данный участок расчищают, убирают мусор, траву, кустарники.
• Произвести разметку под фундамент, оборудовать опалубку.
• Залить фундамент, и в подготовленные места установить столбы, которые и будут служить основанием всей конструкции.
• Далее необходимо оставить основание на несколько дней до полного его высыхания.

После этого можно переходить к возведению каркаса постройки. Его чаще всего выполняют из деревянного бруса. Необходимо заранее обработать материал антисептиком, чтобы он прослужил гораздо дольше. Выполняется разметка, материал необходимо укладывать по внешней стороне постройки и прикреплять при помощи гвоздей.

Во время работ по обвязке каркаса обязательно использовать строительный уровень.

После окончания обвязки можно переходить к обустройству стен. Они также выполняются из заранее подготовленного и обработанного антисептическим раствором дерева. Доски крепятся очень плотно друг к другу на оси. Важно не забыть про дверные и оконные проемы. Профессионалы рекомендуют в месте присоединения рамы к стене оборудовать стойку для большей крепости конструкции. Строительство стен всегда должно начинаться с углов для предотвращения раскосости конструкции.

Закончив работы по возведению стен, можно переходить к обустройству кровли бани. Все работы производятся по стандартной схеме. Необходимо предусмотреть отличную вентиляцию для того, чтобы под крышей не скапливался пар и конденсат. В сформированные дверные и оконные проемы можно монтировать двери и окна. В качестве входной двери можно предпочесть металлическую, а для внутренних подойдут деревянные.

Необходимо учесть, что дверь в парилку должна быть из толстого деревянного бруса либо из закаленного стекла для того, чтобы хорошо удерживать температуру в помещении.

Окна можно выбирать как деревянные, так и металлопластиковые. Их можно изготовить на заказ, выбрав, к примеру, тонированное, матовое или узорчатое стекло.

После возведения фундамента, стен и крыши строения необходимо выполнить внешнюю отделку каркасной бани. Здесь выбор материалов неограничен и зависит только от фантазии и материальных средств хозяина. Для внешней отделки хорошо подходят следующие материалы:

Необходимо оборудовать стены утеплителем и материалами для гидроизоляции, после этого приступать к внешней отделке любым выбранным материалом.

Для отделки бани внутри, безусловно, хорошо подойдет вагонка. Она представляет собой натуральный материал, экологически чистый, не представляющий вреда человеку при сильных перепадах температур. К тому же она очень долговечна. Стоит отказаться от внутренней отделки с помощью таких популярных сегодня пластиковых панелей. При сильном нагреве они вырабатывают вредные химические соединения, и даже могут расплавиться.

Пол лучше также изготовить из деревянных досок. Но не стоит покрывать их красками или лаками, которые не выдерживают высоких температур. Необходимо хорошо отполировать и просто обработать антисептиком.

Удачные примеры и варианты

Сегодня существует множество фирм, которые занимаются изготовлением бань под ключ. Схемы конструкций, расчет материалов таких конструкций можно использовать для создания идеи собственного проекта. Например, баня на участке может быть одноэтажной с небольшим чердаком, можно обустроить мансарду, которая будет выполнять роль комнаты для гостей. Но также есть возможность постройки двухэтажной бани, обустроив на втором этаже полноценную комнату отдыха с бильярдным столом, музыкальным центром и большим телевизором.

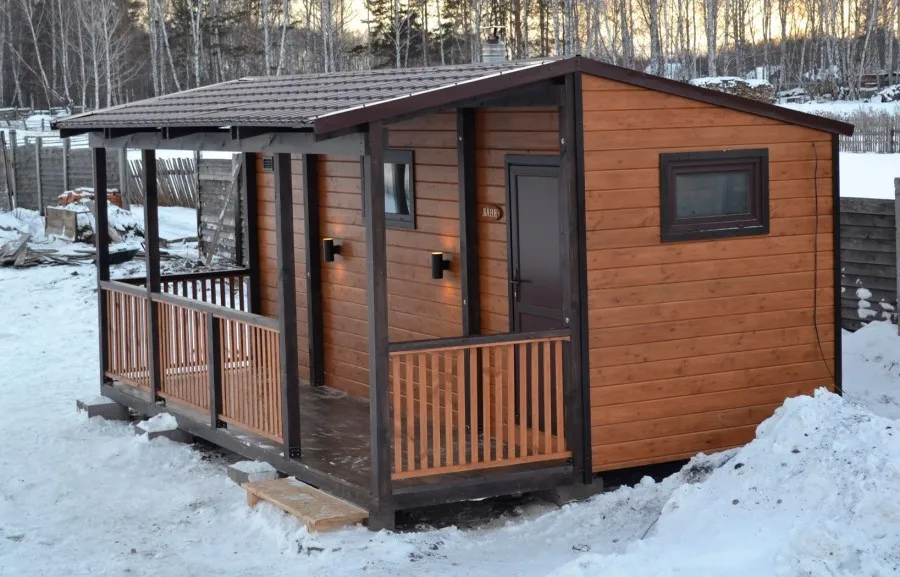

Всегда есть возможность построить вариант с крытой террасой, на которой разместить столик со стульями для летнего отдыха. Необязательно выбирать вариант площадью 3х4 м, существует множество других разновидностей, таких как:

• баня 4х4 м;
• баня с верандой 4х4 м;
• баня 6х3 м;

Строительство каркасной бани своими руками от фундамента до крыши

Русская баня всегда пользовалась особой любовью. Она берет свое начало еще с зарождения славянских племен. Здесь, в этом небольшом помещении, сливаются воедино стихии воды и огня — символы зарождения всего живого. Чаще всего баню изготавливали из сруба. Однако современные технологии позволяют значительно упростить строительство, что сказывается, в конечном счете, и на стоимости, и на сроках изготовления.

Одной из таких технологий является каркасная баня своими руками, пошаговую инструкцию к строительству которой мы как раз рассмотрим ниже. Пришедшая из-за океана, она быстро заслужила народное признание. Возведение такой бани не отнимает много времени, не требует привлечения специалистов, обладающих углубленными познаниями в определенной сфере. Рассмотрим строительство каркасной бани своими руками.

Чаще всего внутреннее пространство каркасной бани разделено на следующие функциональные зоны:

Размеры этих помещений строго индивидуальны и зависят он наличия свободной территории на участке, а также от того, сколько человек будут одновременно париться.

В общую конструкцию каркасной бани входят:

1. фундамент;
2. пол;
3. стены;
4. крыша со стропильной системой.

Фундамент под каркасные бани может быть ленточным бетонным, свайным, монолитным. Его выбор зависит сугубо от размеров всей конструкции и характера почвы на участке. Основное предназначение фундамента — способность выдержать вес всей бани вместе со стропильной системой и предполагающимися нагрузками. Как построить каркасную баню своими руками пошагово, мы опишем ниже.

Следует сразу сказать о том, что, в зависимости от сезонности использования, каркасные бани делятся на летние и всесезонные.

Летние каркасные бани могут использоваться только в теплое время года. В них не предусмотрено системы отопления, а устройство полов отличается простотой.

Всесезонные каркасные бани — это основательные, хорошо отапливаемые конструкции с надежными многослойными полами.

Они строятся в тех случаях, когда предполагается их постоянное использование, в том числе и в холодное время года.

В летних банях принято обустраивать протекаемые полы. Такая система представляет собой деревянные щиты на основном напольном покрытии с техническим зазором между деревянными рейками в 2-3мм. Это позволяет струям воды спокойно стекать в обустроенное надлежащим образом подполье и отводиться в яму или септик.

При решении вопроса, как сделать каркасную баню пригодной к использованию круглый год, главный акцент делается на долговечность и максимальный срок эксплуатации всех элементов. Полы в таких строениях делаются непротекаемого типа.

В строительстве часто применяется термин «конструкционный пирог». Им обозначается совокупность всех элементов, входящих в конструкцию.
Рассмотрим пирог пола каркасных бань:

1. черновой пол;
2. слой гидроизоляции и ветрозащиты;
3. слой утеплителя;
4. слой щитового покрытия лаг;
5. слой пенополистирола;
6. пароизоляция;
7. арматурная сетка;
8. система теплого пола;
9. бетонная стяжка;
10. финишное напольное покрытие.

Чаще всего при изготовлении каркасной бани своими руками нижняя обвязка устанавливается на уже имеющийся фундамент. Она представляет собой брус сечением от 100*100 мм до 150*200 мм (в зависимости от толщины стен и размеров всего строения). Он укладывается по всему периметру сооружения и под несущие перегородки. Именно нижняя обвязка служит основанием для возведения стен и монтажа пола.

Монтаж полов каркасной бани начинается с устройства чернового пола. Для этого:

1. К нижней части лаг крепятся бруски сечением 50*50 мм;
2. На них укладываются доски чернового пола и укрываются слоем гидроизоляции и ветрозащиты. Это поможет защитить пол от воздействия природных явлений и образования конденсата в его слоях;
3. Поверх мембраны ветрозащиты укладывается утеплитель. Чаще всего при строительстве каркасных бань применяют удобную в использовании эковату или минеральную базальтовую вату;
4. Поверх лаг монтируется щитовое покрытие. Чаще всего это ОСП толщиной 18 мм. Тут же следует иметь в виду расположение печи в парилке.Если конструкция не предполагается тяжелой, ее фундамент монтируют прямо на щитовом покрытии, предварительно укрыв необходимую площадь огнеупорным асбестовым листом;
5. Далее следует укладка второго слоя утеплителя толщиной не менее 50 мм. Это может быть пенопласт повышенной плотности, либо пенополистирол;
6. Поверх утеплителя укладывается пленка пароизоляции и арматурная сетка;
7. Следует прокладка контуров системы теплого пола(если он запланирован) и заливается стяжка;
8. Монтируется финишное напольное покрытие (как правило, это обычная деревянная доска либо нескользящая кафельная плитка).

Не годятся для использования в качестве финишного покрытия стружечные плиты, сосновые доски, пластиковые элементы, паркет, ламинат и т.д. — т.к. все они в своем составе содержат связующее вещество (клей), при нагревании могут выделять вредные вещества в воздух, а при повышенной влажности разрушаться.

Строим стены

Строительству стен каркасной бани следует уделить особое внимание. Учитывая то, что обогрев помещений происходит периодически, стены должны быть спроектированы таким образом, чтобы:

• предотвратить теплопотери;
• позволить быстро обогреть пространство.

Монтаж стен может происходить в двух вариантах:

• устройством прямо на фундаменте (на полу);
• поднятием и установкой готовых стеновых конструкций.

Вне зависимости от способа монтирования, состав пирога стен каркасной бани включает в себя следующие элементы:

1. внутренняя декоративная обшивка;
2. слой пароизоляции и гидроизоляции;
3. утеплитель;
4. слой ветрозащиты и гидроизоляции;
5. внешняя обшивка стен;
6. внешняя фасадная обшивка.

Расчет стоек каркаса в зависимости от размеров строения

Когда мы строим каркасную баню своими руками, нужно исходить из длины каждой из стен, чтобы не ошибиться с расстояниями между стойками. Учитывая, что расстановка стоек на любой стороне строения не зависит от длины и стоек на других стенах, возьмем стены разных длин по отдельности. Для примера возьмем каркасную баню 4 на 4 своими руками:
Ширина стоек взята равной 100мм, они обозначены квадратами(схематичный вид сверху). Указаны расстояния между стойками. Обратите внимание, что между крайними стойками расстояние будет меньше, т.к. ширина листа OSB не кратна длине стены.

Рассмотрим теперь вариант постройки каркасной бани 3 3 своими руками:
Здесь ситуация похожая, крайний лист тоже придётся обрезать. Обратите внимание, что это расположение справедливо для каркасной баня 3х4.

Чтобы правильно разместить стойки для каркасной бани 6х4 своими руками, можно воспользоваться следующей схемой:

Т.к. расположение стоек зависит только от длины стен, то же справедливо для каркасной бани 6 6 своими руками.

Схема монтажа стен на фундаменте выглядит следующим образом:

1. Первым делом крепятся угловые стойки с минимальным сечением 100*100 мм (оно зависит от толщины утепления и этажности бани. Для двухэтажной желательно ставить стойки 150*100 мм или 150*150мм);
2. Через каждые 1220 мм устанавливаются промежуточные стойки. В случае если между центрами крайних стоек ширина пролета осталась меньше 1220 мм, происходит последующая подрезка листа ОСП по нужным размерам. Имейте в виду, что на крайние стойки OSB должна заходить полностью!;
3. От нижней обвязки к стойкам крепятся укосины, которые помогают отрегулировать строгую вертикальность;
4. Монтируются коробки(каркасы) будущих дверей и окон;
5. Для обеспечения жесткости конструкции, на высоте 1-го метра от низа стойки между собой скрепляются прогонами (досками с сечением 25-50*100 мм.). Проемы, предполагающие расположение в них дверей, остаются свободными;
6. Поверх стоек укладывается брус верхней обвязки. Для этого в брусе размечаются места, куда приходятся стойки и срезается половина толщины. Таким образом, торцы стоек получаются утопленными в брус для дополнительной надежности.

Зачастую, при строительстве каркасной бани своими руками, пошаговая инструкция предполагает сборку каркаса стен на земле. При условии, что для этого имеется соответствующе подготовленное, ровное пространство недалеко от места постройки. Это обусловлено удобством проведения работ и быстротой процесса.

В то время, пока производится сборка стен, можно заливать фундамент, или ввинчивать сваи.

Тем более, сборные каркасы стен можно поднять при наличии спецтехники или помощников.

Преимущество сборки и поднятия готовых конструкций ощущается при возведении двух-трехэтажных конструкций.

Стыковку всех перпендикулярно приходящихся деталей лучше всего производить при помощи металлических усиленных уголков. Так можно будет добиться особой жесткости конструкции.

Монтаж стропильной системы

Стропильная система крыши каркасной бани обустраивается в зависимости от использования подкровельного пространства. Наиболее популярными считаются простая двускатная и мансардная ломаная крыши.

Простая двускатная крыша каркасной бани представляет собой две плоскости, соединяемых коньком и приподнятых от нулевой точки на 30 — 50°. Каркас стропильной системы такой крыши состоит из:

1. мауэрлата — бруса, устанавливающегося на верхнюю обвязку;
2. стягивающих брусов — затяжек;
3. стропил;
4. подстропильных ног;
5. прогонов;
6. конькового бруса;
7. обрешетки.

Мансардная крыша тоже относится к двухскатным, однако отличается наличием ребра, делящего каждую плоскость на 2 части. Такой способ применятся при желании создать дополнительное помещение в подкровельном пространстве — мансарду (например, для использования в качестве еще одной комнаты отдыха).

Стропильная система в этом случае дополняется следующими элементами:

1. вертикальными стойками;
2. горизонтальными затяжками;
3. бабками (досками от горизонтальных затяжек до конькового бруса);
4. подкосами, поддерживающими наслонные стропила.

Также в каркасной бане может быть выполнена простая односкатная крыша — например, если Вы строите небольшую каркасную баню 3х4, пошаговая инструкция это предполагает.

Вне зависимости от того, какая стропильная система будет использована, она должна обладать достаточной прочностью для противостояния всем постоянным и временным нагрузкам.

К постоянным нагрузкам относятся вес самих элементов стропильной системы и кровельного покрытия. Временные — это природные нагрузки в виде ветра, дождя и снега.

Шаг стропил и их сечение выбираются, исходя из степени уклона крыши и длины стропил. По общим правилам, чем выше уклон крыши, тем меньший шаг рекомендуется выдерживать.

Чаще всего в каркасных банях расстояние между стропилами от 60 до 100 см.

Например, при шаге стропил в 60 см и длине стропил 4 м, рекомендуется использовать доску сечением 50*150 мм. Подробнее об этом в таблице:

Иногда возникает необходимость строительства дополнительной пристройки. Каркасная конструкция удобна тем, что позволяет сделать это без особых сложностей. В таком случае, разбирается верхняя фасадная обшивка со слоем ветрозащиты и внешней обшивки стен. К обнажившимся деревянным частям каркаса пристыковываются части дополнительной пристройки со всеми элементами.

Для пристроенного помещения создается отдельная стропильная система, которая может быть как простой односкатной, так и двускатной. При этом общая конструкция крыши будет именоваться сложной многощипцовой.

Отделка стен

Современный рынок предлагает немало вариантов, как сделать каркасную баню своими руками эстетичной и красивой внутри и снаружи. Для этого нужно рассмотреть вопрос внешней и внутренней отделки стен.

Однако перед тем, как выбрать материал по своим предпочтениям, необходимо помнить- помимо оригинального внешнего вида, фасад и внутренняя отделка должны отвечать главным требованиям, особенным для каркасных бань. Оно заключается в противостоянии высоким температурам и влаге с одной стороны, и постоянным природным явлениям с другой стороны.

Наиболее рациональным способом внутренней отделки остается обшивка каркаса натуральными деревянными досками. Этот привычный и экологически безопасный материал хорошо выдерживает горячий воздух и влажность, не меняя своих качеств.

Давайте рассмотрим некоторые из них чуть подробнее:

1. 1. Блокхаус — имитация натурального оцилиндрованного бревна. Возвращает к первоначальному внешнему виду русских парных бань, когда все гениально — просто.
   2. Вагонка — одно из самых доступных и простых решений. При правильном подборе фактуры и цвета можно добиться оригинального внешнего вида всего строения.
   3. Облицовочный кирпич внешне не отличим от полноценной чистовой кладки, однако является гораздо более быстрым и экономным вариантом.
   4. Термопанели — эдакое ноу-хау в строительстве. Они состоят из слоя утеплителя, помещенного между двумя слоями поливинилхлорида (ПВХ). С внешней стороны термопанели выглядят как кладка с напылением из каменной крошки.
      Термопанели обладают пазами, благодаря чему легко вставляются друг в друга.

1. Виниловый сайдинг — часто встречаемый бюджетный вариант внешней отделки. Широкое разнообразие фактуры и цветов позволяет воплотить в жизнь самые смелые идеи.
2. Металлосайдинг — новый вид отделки, отличающийся долговечностью, устойчивостью к внешним факторам, хорошим, эстетичным внешним видом, различными формами (под брус, под бревно, под вагонку). Также хочется отметить, что самая актуальная расцветка металлосайдинга- под дерево.

Утепляем и пароизолируем

При ответе на вопрос, как построить каркасную баню своими руками теплой и функциональной, необходимо особое внимание уделить утеплению стен. Высокая температура и влажность с одной стороны, и крепкие морозы с другой, легко могут образовать конденсат внутри стен и нанести им ущерб.

Чтобы избежать этого, осуществляют качественное утепление стен и укладку пароизоляции.

Утепление каркасной бани своими руками производится изнутри при помощи минеральной базальтовой ваты. Ее укладывают матами между вертикальных стоек так, чтобы не оставалось щелей. Стыки проклеиваются сантехническим скотчем. Слой утеплителя укрывается пароизоляционной мембраной.

В помещении парилки в качестве пароизоляции следует использовать алюминиевую фольгу либо специальную паронепроницаемую пленку. Они характеризуются высокой степенью противодействия высоким температурам и влаге.

Слои утеплителя и пароизоляции обшиваются сверху по стойкам декоративным покрытием в виде строганой доски либо натуральной деревянной вагонки.

Ниже Вы можете посмотреть полезное видео про утепление бани:

Выводы

Строительство каркасной бани своими руками(пошаговая инструкция)- неплохая возможность сэкономить свои средства на всех этапах постройки, и сделать процесс проще и быстрее. Тем более, что стены большинства других видов бань (из бруса, из блока и т.п.) всё равно придется обшивать внутри и снаружи, что делает такой вид бани еще более выгодным по сравнению с другими.

Как оформить баню на своем участке?

Оформление бани на своем участке может варьироваться в зависимости от местных строительных норм и правил, а также от того, нужно ли получать разрешение на строительство. В общем случае процесс оформления бани может включать в себя следующие шаги:

1. Подготовьте проект строительства бани. Для этого вам может потребоваться помощь профессионального архитектора или инженера. Они могут помочь разработать план строительства, сделать необходимые чертежи, просчитать материалы и расходы.

2. Проверьте местные строительные нормы и правила, а также узнайте, нужно ли получать разрешение на строительство бани. В разных регионах и городах эти правила могут отличаться.

3. Купите материалы и инструменты. Вам понадобятся различные строительные материалы, такие как кирпич, доски, изоляция, кровля и др. Также потребуются инструменты, такие как электродрели, пилы, отбойные молотки и т.д.

4. Постройте баню, следуя проекту и инструкциям, в соответствии с местными правилами и нормами.

5. Обратитесь к специалисту по электрике, чтобы провести проводку и подключить свет.

6. Обустройте окружающую территорию. Добавьте парковочное место, тропинки, установите мангал или барбекю.

7. Заключите договор на техническое обслуживание. Если вы не сможете самостоятельно заботиться о бане, заключите договор с компанией, которая предоставляет услуги по техническому обслуживанию, очистке и другим работам по уходу за баней.

Оформление бани на своем участке может быть сложным процессом, но если вы будете следовать вышеуказанным шагам, вы сможете получить хороший результат.

При условии, что планируется возведение солидной бани-дома, а глубина промерзания расположена низко, не обойтись без свайно-винтового фундамента. В этом случае до твердой основы поможет добраться установка свай. Чтобы выполнить данную работу, нужна бригада из 4-х человек. Читайте также: «Как сделать пол в бане на винтовых сваях – последовательность на примерах».

Последовательность действий:

1. Намечают место монтажа свай.
2. Бурят углубления нужного размера, исходя из особенностей грунта.
3. Сваи ввинчивают в почву постепенно.
4. Собирают и фиксируют обвязку.

Ленточный фундамент

Такое основание обустраивают, когда на приусадебном участке пучинистая почва.

Работу по его строительству выполняют пошагово:

1. На участке производят разметку и выкапывают траншею, у которой ширина равна 40 сантиметрам, а глубина составляет примерно 50 сантиметров.
2. Яму заполняют песком послойно до достижения уровня земли, каждый раз утрамбовывая и поливая водой для плотной усадки.
3. Сооружают опалубку высотой 50 и шириной 30 сантиметров. Для большей прочности делают ее армирование, используя прутки и металлические трубы.
4. Заливают бетонный раствор за несколько подходов (не давая высохнуть предыдущему слою) или за один раз.
5. Поверх бетона с целью гидроизоляции каркасных стенок настилают рубероид.

Проекты и чертежи каркасной бани в два этажа предусматривают обустройство максимально надежной опоры на любом виде почв за исключением плавающих. Основа представляет собой сборный ленточный фундамент.

Монтаж и утепление напольного покрытия

К нижней части лаг в основных помещениях банной постройки прибивают бруски, имеющие сечение 5х5 сантиметров. Поверх них монтируют доски чернового покрытия, затем рубероид (для гидроизоляции), следом – плиты минваты высотой 10 сантиметров или пенополистирол. Перед укладкой финального отделочного материала для пола настилают пергамин (для обеспечения пароизоляции).

В моечном отделении полы можно обустроить иначе:

1. Чтобы напольная поверхность была теплой в любую погоду и высыхала быстро, по периметру помещения следует создать отдельный фундамент.
2. Снимают почву на глубину 50 сантиметров и в образовавшуюся траншею насыпают гравий с песком 10-сантиметровым слоем. При попадании в такую дренажную яму вода станет уходить в грунт и не потребуется устройство приямка.
3. Для этого пола желательно задействовать асбестоцементные трубы, имеющие диаметр 10 сантиметров. Их укладывают непосредственно на фундамент и заливают бетонным раствором, чтобы те не смещались.
4. Потом на трубы настилают обрезную округлую доску 4-5-сантиметровой толщины, соблюдая зазор величиной 6-7 миллиметров и используя резиновые прокладки, которые фиксируют гвоздями.
5. Затем материал пола прижимают плинтусами.

Возведение стен

Если строим каркасную баню, после того, как подготовлен фундамент, можно приступать к сооружению стен. Перед этим следует убедиться в том, что древесина хорошо просушена. Порода используемой древесины особого значения не имеет за исключением березы, поскольку она быстро сгниет. Главное, чтобы дерево характеризовалось низкой теплопроводностью.

При выборе материала для внешней обшивки следует отдать предпочтение сосне и лиственнице, а для внутренней отделки лучше всего подойдет осина. Снаружи постройку после завершения строительства покрывают антисептиком, например, «Текстуролом».

Внутри баня из досок своими руками при отделке стен вагонкой шлифуется и покрывается мебельным лаком в несколько слоев. Деревянную обшивку внутри парилки и моечной обрабатывают специальной пропиткой.

Строительство стен на фундаменте

Самой надежной конструкцией считается нижняя обвязка из качественного бруса, имеющего, к примеру, сечение 10х10 сантиметров. Его соединяют в углах в четверть и надежно скрепляют гвоздями.

Чтобы ни нижняя обвязка, ни смонтированные угловые стойки не могли сместиться, их устанавливают на стальные штыри, заранее вмурованные в бетон. Такой же брус задействуют и для постройки верхней обвязки. Для обустройства жесткого каркаса банной постройки по углам следует установить 8 раскосов. Читайте также: «Строительство бани своими руками – пошаговое руководство».

Вдоль периметра по стенам монтируют промежуточные стойки, делая их из брусьев с сечением 10х10 сантиметров. Создают лаги для пола также из спаренных досок, имеющих сечение 15х5 сантиметров. Их помещают на гидроизоляцию основания бани.

Установка готовых стен

Люди, у которых имеется опыт, как построить каркасную баню, советуют соорудить и скрепить стены для данной постройки на земле, после чего их следует поднять и установить на место.

Это удобнее делать именно таким способом, поскольку руки не будут сильно затекать. Кроме этого при использовании данной технологии можно строить одновременно и стены, и фундамент, если трудится несколько человек.

Сооружение стропильной конструкции

Обычно для балок перекрытия и стропил в каркасных банях используют доски с сечением 15х5 сантиметров. Их помещают на ребро и скрепляют между собой. В результате между стропилами получается расстояние размером 10х12 сантиметров. В вертикальном положении их фиксируют «косынками», а сверху объединяют коньковым брусом аналогичного сечения.

Балки выпускают наружу примерно на 40 сантиметров. Обрешетку делают из досок 25-сантиметровой толщины, ее укладывают в направлении от конька.

Чтобы скрепить стропильные формы применяют особые металлические пластины. Гораздо проще собрать такую конструкцию на земле рядом с постройкой, а потом поднять ее наверх и там установить уже готовой.

Из материалов для кровельных покрытий лучшим выбором будет мягкая черепица (если строится легкая баня на условном основании) и металлочерепица (при возведении большой постройки). Когда не планируется сооружение чердака, тогда требуется наружное утепление крыши.

Внешняя отделка стен

Как показала практика, возведение каркасных бань лучше всего делать из плит OSB. Дело в том, что они многослойны и их не ведет и не коробит, как это происходит с натуральной древесиной. Но баня из ОСБ или других материалов нуждается во внешней отделке. Одним из вариантов является оштукатуривание или покраска.

На современном строительном рынке представлен огромный выбор отделочных материалов и поэтому не важно, насколько простой извне получилась конструкция бани, поскольку ей можно придать дорогостоящий внешний вид.

Самыми популярными и востребованными из них сейчас являются:

1. Вагонка. Этот отделочный декоративный материал наиболее доступен и прост в монтаже при наружной обивке каркасных бань. Выглядят такие постройки весьма солидно. На внешней стене вагонку располагают горизонтально после того, как сделана гидроизоляция из пергамина, листы которого фиксируют внахлест и проклеивают края скотчем. Если работа сделана качественно, внутрь бани не сможет проникать ненужная влага.
2. Термопанели. Часто строительство каркасной постройки нуждается в утеплении стен, которое можно выполнить с их помощью. Термопанели являются трехслойной конструкцией. В ней между двумя поливинилхлоридными слоями находится теплоизоляционный материал (минвата или пенопласт). Поверхность термопанелей, как правило, выглядит в форме кладки и сверху присыпана спрессованной каменной крошкой. На панелях есть взаимные пазы, и после их укладки получается монолитный рисунок, напоминающий кирпичные или каменные стены. Отделку фасада бани выполняют с применением обычных саморезов – они зафиксируют материал к профилям.
3. Кирпич облицовочный. В ландшафт любого приусадебного или дачного участка, на котором строится каркасная баня, замечательно вписывается кирпичная кладка. Ровный ряд всегда выглядит красиво на банной постройке. Стоимость облицовки каркасной конструкции кирпичом обойдется гораздо дешевле, чем строительство всей бани из него. Кроме этого, между кирпичной отделкой и деревянными стенами можно дополнительно уложить утеплитель.
4. Виниловый сайдинг. Это наиболее популярный современный облицовочный материал, используемый при обшивке каркасных банных строений. Сайдинг имеет доступную цену и отличается легкостью монтажа. Помимо этого на рынке представлен широкий выбор текстур, цветовых решений и толщины изделий.
5. Блокхаус. Каркасная баня, фасад которой облицован этим новейшим материалом, внешне выглядит как бревенчатая конструкция. Отличить такую постройку от настоящего сруба практически невозможно.

Внутреннее утепление и пароизоляция

Благоустройство банных помещений каркасной бани изнутри предполагает проведение работ, препятствующих скоплению влаги в результате перепада температур. Дело в том, что внутри конструкции в зимнее время года очень жарко, а снаружи – холодная погода. Отсюда и возникает необходимость обустраивать пароизоляцию. Наиболее простым решением данной проблемы является укладка полиэтиленовой пленки под внутренней отделкой вагонкой.

Следует ответственно подойти к работе по обшивке помещения парилки. В этом случае потребуется устройство качественной пароизоляции из пергамина, алюминиевой фольги, пленки из полиэтилена и т.д.

Не рекомендуется использовать такие материалы как толь или рубероид в парной, поскольку под действием высоких температур они начнут издавать неприятный специфический запах. Специалисты рекомендуют для внутреннего утепления каркасных бань применять рулонный материал «Урсой» толщиной 50 миллиметров.

Его выкладывают между вертикальными стойками, закрепляя прибитыми рейками. В некоторых местах теплоизолятор можно фиксировать на наружных досках, но с применением специальных гвоздей, имеющих над головкой резиновую шайбу.

В результате проделанной работы должно получиться некое подобие пирога для стен бани из следующих слоев:

• вагонка наружная;
• пергамин;
• утеплитель;
• пленка из полиэтилена;
• вагонка внутренняя.

Основным моментом, о котором не следует забывать, является необходимость оставить 5-сантиметровый воздушный зазор.

Особое внимание уделяют помещению парной, где важно обеспечить «эффект термоса». По этой причине теплоизолятор рекомендуется помещать фольгой внутрь комнаты. На потолочном перекрытии нужно использовать не только фольгированную «Урсу», но и обычный утеплитель, укладывая его слоем в 5 сантиметров.

Что касается стен и потолка парной, то для отделки желательно применять осиновую вагонку, обладающую целебными свойствами. Также подойдут доски, а именно тополиные или шпунтованные липовые.

Вентиляция

Прежде как сделать каркасную баню, тщательно продумывают устройство качественной вентиляции. Если постройка небольшая, достаточно будет вытяжной трубы из асбоцемента сечением 12 сантиметров. Ее выводят до чердака.

banyaspec.com

Каркасная баня своими руками — как построить +фото

Владельцам дачных участков и загородных домов часто приходит в голову идея собственноручно построить баню, где можно попариться, расслабиться и отдохнуть. И вправду, ведь баня – это не дом, строить ее намного проще и быстрее, и попробовать свои силы в таком строительстве может каждый. В этой статье мы рассмотрим, как построить каркасную баню своими руками, продемонстрируем пошаговую инструкцию, а также покажем фото и видео материалы по возведению бани на даче.

Материалы для обшивки стен

Новичкам в этой сфере, пожалуй, не стоит останавливаться на срубе или кирпичной постройке. Проще, быстрее и дешевле построить каркасную баню, используя для стен строительные материалы, смонтированные в виде «сэндвича». Начинать строительство каркасной бани следует, как и всякое другое, с выбора места, технологии и строительных материалов.

Сегодня строительная индустрия предлагает множество готовых сэндвич-панелей, отвечающих всем требованиям ГОСТа, прекрасно зарекомендовавших себя высокими изоляционными свойствами, низким удельным весом, долговечностью и стойкостью к горению, кроме того, подобный «пирог» можно выполнить и самостоятельно.

Вы можете выбрать любой из предлагаемых вариантов:

1. Готовые SIP-панели. Это структурно-изолированная панель (Structural Insulated Panel), применение которой в строительстве получило название канадской технологии. Для ее изготовления используются две ориентировано-стружечные плиты (OSB), между которыми помещается изоляционный слой пенополистирола. SIP-панель – трехслойная, очень прочная, изготовленная под высоким давлением и из экологически чистых материалов конструкция, по энергоэффективности получившая высший класс.
2. Изнутри – наружу: гипсокартон марки ГКЛВО или ГВЛВ – эковата – плита OSB-3 толщиной 12 мм.

Гипсокартон для внутренней отделки бани должен быть обязательно огнеупорным и влагостойким, 12,5 мм толщиной. Можно остановиться на марке Knauf.

Огнеупорный и водостойкий гипсокартон

Эковата, используемая в качестве изолятора, на сегодняшний день является одним из самых выгодных материалов, применяемых для теплоизоляции. Она обладает массой преимуществ, таких, как экологичность, биостойкость (не поражается насекомыми, грызунами или грибками), адгезия (хорошо прилипает к другим материалам), звукоизоляция, огнестойкость, не дает усадки. Эковату можно заменить и другим теплоизоляционным материалом, например – минеральной ватой, пенополистиролом или пенополиуретаном.

Эковата

Плиты OSB совершенно уверенно можно применять для наружной отделки зданий. Благодаря специальным составам, которыми плита обрабатывается при изготовлении, она не гниет, не горит, не поражается грибками, не накапливает влагу и не коробится.

Плиты OSB

Возведение фундамента и каркаса

Возведение фундамента и каркаса бани

Решение принято, место и материалы выбраны, можно начинать стройку. Если грунт твердый, то постройка ставится на свайный фундамент, поскольку нагрузка на него будет небольшая. Это даст возможность сэкономить несколько кубометров бетона. На поверхности грунта делается только ростверк.

Если вы выбрали ленточный фундамент, то вводы – водопровод, канализация, электричество производятся до заливки фундамента!

Через две недели на фундамент можно устанавливать каркас. Для этого используются деревянные брусья, которые собирают вблизи постройки. Для этого брусья укладывают внешней гранью по наружному контуру стены, а в местах соединений сбивают гвоздями. Перед установкой каркаса производится монтаж цокольной обвязки. Бруски сечением 100х50 мм обрабатывают антисептиком и противопожарным средством, а затем укладывают горизонтально на фундаменте по уровню. Под бруски следует постелить гидроизоляцию, в качестве которой можно использовать обычный рубероид. Соединяют обвязку на опорах, после чего еще раз проверяют правильность монтажа измерением диагоналей полученного прямоугольника.

Далее устанавливаются подготовленные для каждой стены отдельно рамы каркаса. При монтаже каркаса следует учитывать расстояние между стойками и планируемым дымоходом, оно не должно быть менее 0,5 м. Крепление каркаса производится гвоздями, долина которых в 3 раза больше толщины используемой древесины. Правильность монтажа постоянно проверяется отвесом и уровнем.

Установленные рамы можно закрепить временными подкосами, после чего нижние и верхние обвязки скрепляются между собой досками.

Для того чтобы стены были совершенно ровными, все ребра брусьев необходимо выставлять в одной плоскости, а используемая древесина должна быть хорошо выструганной и просушенной.

Обшивка стен

Обшивка стен бани

1 вариант

Сип-панель весит около 60 кг, поэтому обшивку стен могут производить 2-3 человека. При монтаже необходимо располагать панели так, чтобы достичь минимального количества стыков, а уже потом следует думать о сокращении отходов. Стыки панелей нужно производить на стойках, так как дерево тоже имеет низкую теплопроводность, и такой вариант избавит вас от конденсата, который может появиться на незащищенных стыках, кроме того, вам не понадобятся «термовставки», целесообразность применения которых вызывает множество споров среди строителей.

ГОСТ допускает отклонение в размерах СИП-панели на 3 мм, поэтому лучше сначала обмерить подготовленные панели, а уже потом точно под них готовить каркас. Если размеры бани не позволяют использовать несколько целых панелей, то после примерки обрезается только последняя из них и только после монтажа остальных.

Для внутренней отделки стен в пред баннике и раздевалке используется влагостойкий и огнеупорный гипсокартон, крепить который можно прямо к панелям, без направляющих профилей, а также вагонка из дерева для парной и облицовочная плитка для моечной.

2 вариант

Он немного сложнее в исполнении, но имеет свои преимущества. Обшивку стен начинают с наружной стороны. Плиты OSB крепятся на брусьях при помощи специальных шурупов для древесины. Черные саморезы или шурупы, применяемые для гипсокартона, не подходят.

После того, как наружные стены установлены, на них напыляется эковата. Ручная укладка не дает необходимой равномерной плотности, и достоинства этого замечательного изоляционного материала снижаются вдвое. Наилучший результат можно получить, применяя машинную влажную задувку эковаты с использованием воды или специального клея.

Спустя 12 часов после задувки можно монтировать гипсокартон. Завершающая отделка внутренних стен зависит от вашего вкуса и возможностей. Это может быть и деревянная вагонка, и облицовочная плитка, которая укладывается непосредственно на гипсокартон.

Оба варианта обшивки предусматривают для наружных стен плиту OSB, поэтому отделку снаружи можно не делать вообще или использовать сайдинг, расположив его вертикально или горизонтально.

Крыша

Крыша бани

Строится каркасная баня, как с одной, так и с двускатной крышей. После того, как будут установлены затяжки, с ними при помощи металлических скоб связываются стропила, на которые набивается обрешетка. Для кровли подойдет шифер, мягкая кровля, рубероид или металлочерепица.

Для потолка можно использовать те же SIP-панели или плиты OSB, но во втором случае необходимо выполнить теплоизоляцию потолка.

Печь монтируется на заранее подготовленный фундамент. Ее можно купить готовую или сложить самостоятельно. Стены, примыкающие к печи, обязательно обшиваются металлическими листами, под которые помещается асбестовая прокладка.

Остальные операции – настил полов, монтаж дверей, установка мебели и оборудования выполняются с использованием обычных технологий.

Видео

О том, как собрать каркасную баню речь пойдет в видеоматериале:

Фото

Виды фундамента для каркасной бани Строительство стен Стены каркасной бани Утепление Утепление пенопластом Возведение каркасной бани Стена в разрезе Небольшая каркасная баня Компактная каркасная баня

stroysvoimirukami.ru

особенности, как построить своими руками, готовые проекты с фото

Каркасная технология строительства жилых домов, коммерческих зданий, складских и хозяйственных построек становится все более востребованной.

Баня из СИП-панелей – это достаточно практичный и экономичный вариант для холодных регионов с минимальными затратами времени и финансов. А при соблюдении всех этапов строительства возвести подобную баню можно в рекордные сроки.

Содержание статьи

Конструктивные особенности материала

Аббревиатура СИП расшифровывается, как структурно-изолированные панели, для производства которых применяются ОСП – плиты, соединенные между собой пенополистиролом и зафиксированные специальным клеевым составом под высоким давлением.

Аббревиатура ОСП означает ориентировано-стружечные плиты, производимые на основе прессованной и клееной стружки с добавлением натуральных смол и воска. Для увеличения прочности материала стружка прессуется внутри в поперечном направлении, а снаружи конструкции – в продольном.

В строительстве используются разные типы ОСП, поэтому при возведении бани следует уделять особое внимание конструктивным особенностям материала.

Достоинства СИП-панелей

Возведение бани на основе СИП-панелей востребовано благодаря существенным преимуществам материала, к которым можно отнести:

• Небольшой вес, который позволяет получить облегченное строение. Для подобной конструкции достаточно построить ленточный бетонный фундамент.
• Ускоренное строительство – сборка конструкции выполняется в сокращенные сроки, что гораздо выгоднее, чем возводить кирпичную или деревянную баню.
• Устойчивость к температурным перепадам, что позволяет проводить строительные работы на протяжении всего года.
• Высокие шумоизоляционные и теплоизоляционные характеристики. СИП-панели обеспечивают поглощение сторонних звуков, поэтому подходят для строительства различных банных помещений. Теплоизоляционный слой в сэндвич-конструкции способствует снижению тепловых потерь.
• Высокая влагостойкость. Материал устойчив к гниению и образованию плесени, что особенно важно при эксплуатации в условиях повышенной влажности.
• Пожарная безопасность. Плиты инертны к возгоранию, поэтому полностью соответствуют нормам пожарной безопасности.
• Сейсмоустойчивость. Панельные строения способны выдерживать землетрясения амплитудой свыше 5 баллов.

Недостатки СИП-панелей

Несмотря на явные преимущества, материал обладает некоторыми недостатками:

• Непродолжительный срок эксплуатации, который не превышает 50 лет.
• Высокая стоимость панелей по сравнению с другими строительными материалами.
• Восприимчивость к горению и деформации теплоизоляционного слоя при температуре нагрева от 125 градусов.
• Непривлекательный внешний вид материала.
• Сложность возведения бани своими руками. Технология требует соблюдения всех этапов строительства и точных расчетов, от которых зависит качество готовой конструкции.

Какие панели нужны для бани

Возведение бани из подобного материала требует выбора рабочего проекта, подготовки необходимой документации с указанием размеров будущего строения, а также закупки строительных материалов. Толщина панелей для строительства наружных стен должна составлять не менее 200 мм, для перегородок – 100 мм.

Применение СИП для банной постройки предусматривает наличие соответствующей маркировки, которая определяет возможность использования материала в условиях высокой влажности.

Показатель эмиссии формальдегида в панели должен быть Е1 или ниже для безопасности здоровья.



Можно ли возвести баню из СИП-панелей

Безусловно, подобный формат строительства бани или сауны является наиболее рентабельным для частного застройщика, поскольку требует меньших финансовых вложений, временных и трудовых затрат.

Кроме того, сауна и баня из СИП-панелей по всем эксплуатационным характеристикам превосходят аналогичные постройки из бруса. Отличительными преимуществами являются скорость возведения, высокие температурные режимы при закладке одинакового объема топлива, сниженная теплопроводность и устойчивость к воздействию атмосферных осадков.

Многие владельцы земельных участков принимают решение возводить каркасные дома и бани по канадской технологии для удешевления строительного процесса.

Оформление экстерьера бани

Баня из панелей может иметь различный архитектурный внешний вид. Самые востребованные варианты оформления экстерьера:

1. Баня с отделкой под брус или бревно. Оригинальное сочетание светлых оконных и дверных проемов, крыльца и козырька крыши с бревенчатым фасадом. Оформление цоколя и дымоотводной трубы кирпичной кладкой.
2. Баня с оштукатуренными стенами. Наружные стены отделаны цветной штукатуркой – от светлых до темных тонов. Декоративные элементы могут быть выполнены в темном цвете для создания контраста. В подобный экстерьер гармонично впишется открытое крыльцо или терраса.
3. Баня с отделкой, имитирующей бревно. Наружные стены отделаны материалом под бревно, который придает строению привлекательный внешний вид. В качестве материала для кровли используется мягкая черепица или ондулин. Элементы водосточной системы выполнены в тон кровле.

Разнообразие проектов для строительства бани

Чтобы возвести баню по каркасной технологии, необходимо разработать рабочий проект, включающий основную информацию по будущему строению. Рассмотрим популярные проекты бань из СИП-панелей.

1. Компактная баня размерами 3 × 3 метра. В ней имеется все необходимое – парилка, моечное отделение и предбанник. С учетом небольших габаритов строения парилка и предбанник имеют одинаковую площадь. В моечном отделении и предбаннике предусмотрены небольшие окна для естественного освещения.
2. Баня размерами 4 × 4 метра. Строение оборудовано просторной парилкой, моечной и комнатой для отдыха.
3. Баня размерами 5 × 5 метров. Подобная площадь строения позволяет планировать просторную парную, душевую, предбанник и комнату для отдыха. Дополнительная теплоизоляция предбанника обеспечивает надежную защиту от проникновения холода в основные помещения бани.
4. Баня размерами 6 × 6 метров. Планировка строения предусматривает наличие стандартной парилки, моечной и санитарного узла, предбанника и комнаты для отдыха. Предбанник может использоваться для хранения банных принадлежностей.
5. Баня с открытой или закрытой мансардой. Подобное строение может использоваться как дачный или гостевой дом. Первый этаж отведен под парилку, душевую с санузлом и предбанник. Второй этаж оборудован комнатой для отдыха или спальней.

Возведение бани из СИП-панелей – технологически сложный и трудоемкий процесс, требующий профессионального подхода, специальных навыков и знаний. Впрочем, при соблюдении технологии можно создать надежную и практичную парную, устойчивую к гниению и деформации.

sdelatbanyu.ru

как построить самому быстро и без ошибок

Построить каркасную баню своими руками – проще простого. А если ее еще и грамотно утеплить и изолировать от влаги, можно получить в итоге парную, почти ни в чем не уступающую ни кирпичным архитектурным шедеврам, ни массивным сооружениям из оцилиндрованных бревен. И наша статья подробно расскажет о том, как строится каркасная баня своими руками: видео, фото и пошаговые руководства – все для вас!

Заметим, что каркасные бани собственноручно возводятся куда легче, чем кирпичные или брусовые – ни чертежей, ни серьезного фундамента, ни дорогих материалов не нужно. Все настолько просто, что справиться с работой может даже школьник. Главное – знать, как и что делать.

В строительном плане каркасная баня имеет ценное преимущество, что, ввиду своей легкости, она не дает усадки, — чего не избежать рубленным парным. А вот минус – во влажности во время снега и дождя, которая способна проникать во все щели и накапливается внутри каркаса. Именно эту проблему и нужно постараться решить заранее.

Этап I. Проектируем

Итак, по каркасной технологии вы можете построить как небольшую парную на парилку и предбанник, так и двухэтажный загородный дом-баню. Все зависит от вашей фантазии и финансовых возможностей!

Для небольшой каркасной бани вам понадобится сделать простой ленточный или столбчатый фундамент, закупить сухой брус сечением не меньше 20х20 для стоек и обрезную доску:

Для каркасной бани, где будет минимум три помещения, незатейливым фундаментом из бруса уже не обойтись:

По желанию, чтобы сэкономить строительные материалы, вы можете сделать предбанник отдельно, как пристроенную веранду, тогда внутри достаточно будет места для парилки и моечной:

А вот за рубежом довольно популярно каркасной строительство целых двухэтажных домов. Естественно, и фундамент здесь нужен надежный (об этом – ниже), и материал хороший:

Либо сделайте вашу баню более просторной по площади, вместо второго этажа:

Чем этот вариант лучше? Дело в том, что каркасные бани – самые пожаронебезопасные. И худший вариант, если во время возгорания вы с друзьями находитесь в бильярдной на втором этаже. Огонь поднимается быстро, и вам попросту придется прыгать в сугроб – на этот раз не из соображений здоровья и экстремизма после разгоряченных процедур. А вот если дело будет летом…

Этап II. Строим фундамент

Строительство самой простой каркасной бани своими руками обычно не требует предварительного изготовления фундамента ввиду ее легкости. Но, если вы не хотите, чтобы стены стали сыреть, тогда основание делать все-таки придется.

Деревянный брусовый: для мини-бани

Если ваша баня будет от силы 3х4, и стены с крышей планируются легкими, тогда вы можете поставить простой деревянный фундамент, закрепив его кольями по бокам:

Такой фундамент особенно хорош для капризных глинистых почв, которые не страдают избыточной влагой, но при этом сезонно подвижны.

Столбчатый: для высоких грунтовых вод

А вот для строительства на неравномерной и неоднородной почве, где грунтовые воды расположены довольно близко, больше подходит столбчатый фундамент:

Чтобы соорудить такой фундамент, вам не понадобится ни техника, ни дополнительная строительная бригада. Достаточно вооружиться буром, асбестовыми или пластиковыми трубами, и уметь замешивать цемент. После чего переходим к таким шагам:

• Шаг 1. Выравниваем участок.
• Шаг 2. Размечаем место расположение будущих столбов.
• Шаг 3. Бурим отверстия и делаем внизу каждого из них гидроизоляцию.
• Шаг 4. Постепенно заливаем бетон и аккуратно поднимаем трубу.
• Шаг 5. На отметке 20-30 см трубу закрепляем, ожидая застывания бетона, и армируем.
• Шаг 6. Как только застынет основание, заполняем трубу бетоном уже до конца.
• Шаг 7. Формируем ростверк – при помощи обычного крепкого бруса.

Экономично и просто, что и нужно для каркасной бани. А вот как выглядит дальнейшее строительство на таком фундаменте:

Фундамент из блоков: под легкую баню

Для бани средней архитектуры, где будет стоять тяжелая печь и ходить далеко не один человек, хорошо подойдет крепкий фундамент из блоков:

Но строить такой фундамент разрешено только на том грунте, где глубина промерзания не превышает одного метра.

Свайно-винтовой: для сложных почв

Без этого вида фундамента не обойтись, если вы строите солидную каркасную баню (или даже баню-дом), а глубина промерзания грунта находится низко. Тогда до более твердого основания придется добираться современными сваями. Это достаточно простая технология, и обычно можно обойтись рабочей силой четырех человек:

• Шаг 1. Размечаем места будущих свай.
• Шаг 2. Бурим отверстия нужной длины, которую рассчитываем исходя из полученных данных о грунте.
• Шаг 3. Ставим сваи и постепенно ввинчиваем их в землю.
• Шаг 4. Собираем и закрепляем обвязку.

Ленточный: для надежных почв

Если почва на участке пучинистая, то лучше остановить свой выбор на простом ленточном основании. Для того чтобы соорудить такой фундамент, нужно сделать вот что:

• Шаг 1. На выбранном месте проводится планировка, а по ней уже выкапывается траншея – шириной около 40 см и глубиной 50 см.
• Шаг 2. Траншею нужно заполнить песком до уровня земли и послойно утрамбовать, постоянно поливая водой для лучшей усадки.
• Шаг 3. Ставим опалубку – высотой 50 см и шириной – 30 см.
• Шаг 4. Основание в опалубке нужно армировать металлическими трубами и прутками – для прочности.
• Шаг 5. Теперь можно заливать бетон – либо за один подход, либо послойно, но не давая предыдущему слою успеть высохнуть.
• Шаг 6. Поверх всего нужно положить рубероид – для гидроизоляции каркасных стен.

Посмотрите фото, как это делается:

А вот как выглядит строительство небольшой каркасной бани на таком фундаменте:

О сборном ленточном фундаменте вам придется задуматься, если вы собрались строить достаточно большую каркасную баню:

Суть такого основания в том, чтобы создать максимально надежную опору на любом виде почв, кроме плавающих.

Этап III. Укладываем и утепляем полы

Коротко говоря, чтобы сделать полы в каркасной бане, к нижней части их лаг и в комнате отдыха, и в парилке, и в предбаннике нужно прибить бруски с сечением 5х5 см, а на них сверху – настелить доски чернового пола, затем – рубероид, и наконец – минеральные ваты толщиной 10 см либо пенополистирол. А уже под доски чистого пола следует для пароизоляции постелить пергамин:

В моечной же пол делать нужно иначе:

• Шаг 1. Так, для того чтобы в холодные времена он был всегда теплым и высыхал быстро, по всему его периметру нужно сделать обособленный фундамент.
• Шаг 2. Далее снять слой почвы на полметра, и в получившийся котлован засыпать гравий и песок на 10 см слоя. Если вода попадет в такой дренажный колодец, то уйдет в грунт, и приямка делать не нужно будет.
• Шаг 3. В качестве лаг такого пола лучше всего использовать асбестоцементные трубы диаметром 10 см, которые кладутся прямо на фундамент и заливаются бетоном – чтобы тот их удерживал от смещения.
• Шаг 4. Затем в моечной стелется обрезная округлая доска 4-5 см толщиной – на трубы, но с зазором 6-7 миллиметров с резиновыми прокладками, которые прибиваются гвоздями.
• Шаг 5. После всего этого пол можно прижимать плинтусами.

Более подробно – на видео:

Этап IV. Поднимаем стены

Итак, фундамент готов, и мы можем смело переходить к строительству стен каркасной бани. Как вы уже подметили для себя из наших схем, ничего сложного здесь нет.

Итак, еще перед тем, как начать строить стены, важно тщательным образом убедиться, что подготовленная древесина – хорошо просушена. А породы она может быть практически любой (кроме как из березы, которая быстро гниет) – липы, лиственницы или осины, теплопроводность у которых низкая, и строение на долгое время сохраняет свою форму. Причем для внешний обшивки лучше всего подходит именно сосна и лиственница, а для внутренней – любая другая порода дерева, наиболее целебной из которых является осина.

Снаружи все доски нужно будет по окончанию строительства покрыть антисептиком «Текстурол», а внутри вагонку желательно отшлифовать и покрыть в два слоя мебельным лаком. Кроме мойки и парилки, там целесообразна будет специальная пропитка.

Строим стены прямо на фундаменте

Итак, надежней всего сделать нижнюю обвязку из крепкого бруса, например, с сечением 10х10 см, соединив его в углах в четверть и хорошо скрепив гвоздями. Для того же, чтобы нижняя обвязка и установленные угловые стойки не смещались, их нужно ставить на штыри из стали по 2 см, которые вмурованные в бетон. Точно такой же брус можно использовать и для верхней обвязки. А для того, чтобы каркас бани получился достаточно жестким, по углам желательно поставить 8 раскосов.

По стенам теперь нужно установить промежуточные стойки из брусьев с тем же сечением – 10х10 см. И можно класть лаги для пола, в качестве которых хорошо подойдут спаренные доски с параметрами сечения 15х5 см, которые можно класть прямо на гидроизоляцию фундамента.

Поднимаем готовые стены

Иногда удобнее соорудить и скрепить каркасные стены на земле, а затем их просто поднять:

Чем конкретно удобнее? Хотя бы тем, что здесь нет необходимости работать руками выше головы, и они не так затекают. Плюс стены и фундамент можно строить одновременно, если вас работает несколько человек.

И уж точно удобнее поднимать готовые каркасные стены, если вы строите двухэтажную баню:

Этап V. Сооружаем стропильную систему

Балки перекрытия и стропила каркасной бани сооружать лучше всего из досок сечением 15х5 см, ставя их на ребро и скрепляя между собой. В итоге расстояние между стропилами должно получиться 10х12 см. В вертикальном положении их нужно фиксировать «косынками», а сверху – соединять между собой такого же сечения коньковым брусом. Балки же нужно выпустить наружу на расстоянии 40 см. А саму обрешетку для этого сделать можно из доски толщиной 25 см, укладывая ее прямо от конька.

А для скрепления стропильных ферм еще на земле сегодня используют специальные металлические пластины:

Согласитесь, ведь проще собирать стропильную конструкцию прямо на земле, после чего поднимая ее наверх и уже устанавливая готовой. Тем более, когда речь идет о каркасной бане.

И, наконец, в качестве кровельных покрытий больше всего подойдет мягкая черепица, если баня легкая и на условном фундаменте, и металлочерепица, если речь идет о более серьезной постройке.

Если у вас не будет чердака, тогда обязательно утеплите крышу снаружи:

Этап VI. Отделываем стены современными материалами

А теперь – к самой интересной части строительства каркасной бани. Мы ведь не оставим ее в ОСБ? Конечно, самое время подобрать для нее «шубу».

Но покраска краской и штукатурка – не единственные варианты внешней отделки, которую может иметь каркасная баня: отзывы опытных дачников говорят о том, что не важно, настолько простой является ее конструкция – извне ей вполне можно придать дорогой и шикарный вид. А современный строительный рынок предлагает море видов отделки для таких построек, самыми удачными именно для бани из них будут следующие.

Вагонка

Декоративная и имитационная вагонка – самое простое и доступное, чем можно обивать снаружи каркасные бани: такие сооружения получаются очень солидными, и их не стыдно показать знакомым и друзьям, приглашая на банный веник и барбекю на природе.

Располагать вагонку на внешней стене нужно горизонтально, и положив под обивку предварительно гидроизоляцию из пергамина. Крепите при этом цельные листы внахлест, проклеивая все края скотчем – важно тщательно проделать эту операцию, чтобы в бане не возникала ненужная влага.

Термопанели

Традиционная постройка каркасной бани все равно предусматривает обязательное утепление стен, так почему бы это не сделать с помощью термопанелей? По своей сути они представляют собой трехслойную конструкцию с утеплителем – минеральной ватой или пенопластом, заключенными между двумя ПВХ-слоями. Наружная их поверхность обычно выполнена в форме кладки и посыпана спрессованной каменной крошкой.

Сами панели при этом имеют взаимные пазы, а потому образуют монолитный рисунок каменной или кирпичной стены. А сделать такую отделку на бане можно самыми обычными саморезами, которые закрепят панели к профилям на фасадах.

Облицовочный кирпич

Кирпичная ровная кладка идеально вписывается в любой ландшафт дачного участка. И очень красиво она всегда смотрится на бане, причем обложить каркасную конструкцию кирпичом и выложить из него ее начисто – абсолютно разные вещи, как по трудозатратам, так и по цене. А еще между облицовочной кирпичной кладкой и деревянными каркасными стенами можно проложить дополнительное утепление, немного изменив традиционный «пирог», но ни в чем не проиграв.

Виниловый сайдинг

Сайдинг – самый легкий и самый популярный материал для обшивки каркасных бань. Стоит он не дорого, а в монтаже удивительно легок. Да и разнообразии цветов, текстур и толщины не может не радовать.

Блокхаус

Для тех владельцев, кто всю жизнь мечтал об красивой бревенчатой бане, но построил на участке пока только каркасную, есть хорошая новость – с помощью новейшего материала для отделки блок-хауса парную теперь снаружи отличить от настоящего сруба будет невозможно:

Этап VII. Утепляем и пароизолируем

Приступаем к внутренним работам. Типовое устройство каркасной бани таково, что самое страшное для нее – это скопление влаги в то время, когда внутри конструкции – высокая температура воздуха, а на улице – зима. Вот почему без пароизоляции не обойтись. Самый простой вариант – это полиэтиленовая пленка под внутренней вагонкой.

Особенно внимательно нужно подойти к процессу обшивки парилки. Здесь тоже необходима качественная пароизоляция – алюминиевая фольга, пергамин, пароизоляционная пленка и др. Но стоит помнить, что толь и рубероид в этом помещении при нагревании будут источать специфический запах.

Так, по совету опытных строителей утеплять стены каркасной бани лучше всего рулонной «Урсой», толщина которой – 50 мм. Закладывать ее следует между вертикальными стойками, прибивая попутно к ним рейки. В некоторых местах утеплитель можно и прибить к наружным доскам, но только специальными гвоздями с резиновой шайбой под головкой.

Если все сделать именно так, то получится такой слоеный пирог стен бани:

• вагонка наружная;
• пергамин;
• утеплитель;
• пленка полиэтиленовая;
• вагонка внутренняя.

Главное, чтобы внутри стен остался воздушный зазор в 5 см толщиной – это важно.

Но особенное внимание необходимо уделить парилке – здесь важен так называемый «эффект термоса». А потому теплоизолятор укладывать лучше фольгой внутрь помещения, причем в потолке нужно использовать не только фольгированную «Урсу», но и еще 5 см обычного утеплителя.

А стены и потолок парилки лучше всего отделывать целебной осиновой вагонкой, подойдут и тополиные или шпунтованные липовые доски.

И, наконец, технология строительства каркасной бани должна обязательно предусматривать качественную вентиляцию. Для небольшой бани вполне подойдет вытяжная труба из асбоцемента, диаметром 12 см – чтобы в парной не пахло плесенью. Саму трубу достаточно вывести до чердака, и во время банных процедур и горячей топки раскаленный воздух через щель в под дверью будет попадать в мойку, а вытяжной вентиляцией забираться через щели пола и тем самым ногам в этом помещении всегда будет тепло.

Главное – проявить фантазию и помнить, что бюджетная баня по каркасной технологии – не значит некрасивая или неуютная. В руках мастеров, как говорится, все спорится!

Оцените статью:
Поделитесь с друзьями!

stroy-banya.com

Каркасная баня плюсы и минусы: Советы мастеров

Каркасное строительство всегда выбирают если по каким-то причинам нет возможности поставить сооружение из цельного материала. Брус и бревно хорошо подходят для строительства русской бани, но со временем нужно делать отделку. А если строить баню каркасного типа, то выглядеть она будет не хуже, а экономия средств выйдет в 2-2,5 раза. Что такое каркасная баня плюсы и минусы сооружения можно узнать прочитав статью до конца.

Каркас бани без отделки и утепления из бруса 100х100 мм.

[contents]

Положительное и отрицательное в каркасных банях

Каркасная баня отделанная искусственным камнем смотрится очень презентабельно.

Каркасное строительство приходит на помощь покупателям, которые желают иметь на своем участке баню или дом, но не могут позволить себе дорогостоящее строение. О подобных банях много говорят на форумах. Большое количество положительных отзывов говорят, что строительство имеет неотъемлемые плюсы, но есть и минусы. Почему часть строений критикуют узнаем ниже.

Плюсы каркасного строительства бани

1. Все положительные отзывы о банях с каркасом в основном связаны с их плюсами:
2. Баня получается легкой поэтому под нее монтируют самый облегченный фундамент.
3. При правильной сборке держит тепло не хуже брусовой или бревенчатой.
4. Строительство выполняется в самые сжатые сроки, вместе с утеплением и отделкой.
5. Стоить баня будет от 5 000 р./м².
6. Сборка каркасной бани в 2–3 раза быстрее аналогичной из бруса или кирпича.

Каркасную баню собирают из бруса и досок с утеплением. Самое тяжелое в строение — это брус сечением 100х100 или 150х150 мм. Нагрузка на фундамент в итоге в 5–6 раза ниже, значит, отпадет нужда делать его массивным.

Минусы каркасного строительства бань

Каркасная баня собранная, но без отделки смотрится не эстетично.

Отрицательное в каркасном строительстве в основном связано с расходами. Да, на первый взгляд подобное строение выходит дешевле. Но если хорошо посчитать расходы на утепление+отделка (внешняя и внутренняя) то разница практически сходит на нет. Конечно, брусовые бани со временем тоже нужно отделывать, но их можно просто покрасить, а это дешевле панелей или декоративного оштукатуривания.

Второй большой минус каркасного строительства это некачественный утеплитель. Если использовать недорогую минвату, то ручаться за полезную сторону бани не стоит. Использовать недорогой пенопласт нельзя, так как он легко воспламеняется.

Третий важный момент, это усадка бани. Оставлять утепленный каркас без отделки более чем на 1–2 недели нельзя, а усадка может длиться до 2 лет. Причем если использовать брус естественной влажности, то сесть баня может на 10 см. Отделка панелями в таком случае растрескается или ее деформирует. Избежать это можно строя баню из материала камерной сушки, но тогда смысл экономии пропадает.

Для того чтобы, избежать неприятностей каркасное строительство бани нужно осуществлять в соответствии со всеми правилами.

Строительство каркасной бани

Так как каркасное строительство облегченное, то все работы можно выполнить своими руками. Строить каркасную баню нужно следующими последовательными этапами.

Фундамент под каркасную баню

Готовый столбчатый фундамент под баню с верхней обвязкой.

Облегченный фундамент каркасной бани проще всего собрать из асбоцементных труб (диаметром от 100 мм), укрепленных бетоном. Это столбчатый вид фундамента.
Размечается контур бани и буром высверливают скважины глубиной в 1–2 м. Глубина зависит от близости залегания грунтовых вод и вида почвы.

Трубы помещают в скважины и обсыпают крупнозернистым песком. Песок тщательно трамбуют. Всю конструкцию сверху заливают бетоном, который должен состоять из:

1 часть цемента водостойкого М200;
4 части песка;
7,5 частей щебня мелкой фракции;
3 части воды.

Трубы заливаются поочередно и им дают полностью просохнуть. На этапе заливки сверху каждой устанавливается железная пластина. На них в дальнейшем укладывают первое звено. Только после этого можно делать нижнюю обвязку.

Монтаж нижней обвязки

Нижняя обвязка из бруса под каркасную баню.

Для нижней обвязки можно использовать брус сечением 150х150 мм, но в целях экономии можно взять доски 50х150 и срастить их саморезами. Всю конструкцию еще перед укладкой нужно обработать антисептиком и гидроизолировать. Для гидроизоляции на столбы укладывают рубероид в 2- слоя.

После этого на обвязку закрепляют лаги для будущих полов. Между лагами и обвязкой следует тоже проложить рубероид или обмазать мастикой.

Крепить обвязку к трубам можно при помощи специальных винтов или скоб.

Монтаж каркасных стен бани

Каркасные стены бани без стропильной системы — сборка.

Весь материал включая обрезную доску перед укладкой просушивают и обрабатывают антисептиками. Вместо бруса за основу можно взять все те же срощенные доски.
Их подбирают по заданным размерам для стоек и стропила.

Сборку осуществляют следующими этапами:

1. По углам устанавливают стойки, их крепят между собой верхней обвязкой.
2. Между стойками монтируют промежуточные, они усилят конструкцию.
3. Полученную конструкцию обшивают досками или стружечной плитой, при помощи саморезов.
4. Устанавливают оставшиеся стойки и тоже обшиваются досками или ОСП.

Так, постепенно добавляя звенья стоек собирают баню целиком. При этом нужно учитывать проемы для окон и дверей, в каркасном строительстве их следует делать сразу.

Монтаж кровли

Стропильная система крыши каркасной бани из бруса и досок.

Стропильная система для каркасной бани монтируется по частям. Каждую собирают на строительной площадке поэтапно поднимая и монтируя на крышу. Каждую ферму крепят на свою каркасную стойку. При монтаже последней фермы на нее крепится ОСП для получения фронтона.

Удобнее собирать кровлю предварительно уложив на каркас черновой настил из досок.

Конструкцию крыши лучше выполнить вентилируемой, для этого в зазор между стропилами и контрбрусом укладывается пароизоляция, а обрешетку монтируют на брус.

Для кровли каркасной бани лучше использовать легкий материал: ондулин, профнастил, мягкую черепицу. После этого устанавливают фронтоны при помощи ОСП или досок.

Утепление и отделка

Схема утепления каркасной бани — основные слои.

Каркасную баню нужно обязательно утеплять и отделывать. Первоначально нашивают на внутреннюю часть потолка листы ОСП или доску, это будет черновой потолок. Утеплять его нужно в 3-и слоя утеплителем стойким к горению. Стены утепляют 2-я слоями утеплителя и пергамином. В парной дополнительно делается слой из фольгоизоли.
Только после этого можно выполнять отделку вагонкой или имитацией бруса.

Монтируется печь, которая в предбаннике служит камином а, в парной нагревательным элементом. Чтобы обезопасить дерево каркаса от возгорания перегородку со встроенной печкой выкладывают из кирпича.

Не стоит забывать про вентиляцию и отверстия в потолке под трубу. Его со всех сторон обрабатывают специальными огнестойкими составами и прокладывают железными пластинами и асбестовой бумагой.

Если баня строиться без мансарды, то на чердак делается люк и устанавливается дополнительное освещение.
Потолок в палильном отделение можно опустить до уровня 210 см, это даст возможность выполнить утепление и обшить его вагонкой из липы. Все части в парилке тоже лучше изготавливать из липы.

Срок строительства бани

Каркасное строительство считается одним из самых быстрых. Но если сравнивать его с другими, то станет понятно, разница небольшая. Давайте рассмотрим, для сравнения, некоторые этапы в виде таблицы:

Выходит, собрать каркас без отделки будет быстрее чем остальные виды, но утепление и отделка выравнивают срок работ с монтажом бани из бруса. Цена на такую будет ниже, но количества работ больше.

Все плюсы и минусы каркасного строительства мы рассмотрели. Строить каркасную баню для постоянного пользования или нет решать только хозяину. Но мы рекомендуем использовать такую для дач или садовых участков. Жилые частные дома лучше оборудовать банями из более массивных конструкций.

banyabest.ru

Баня щитовая своими руками — Пошаговая инструкция

Постройка каркасно-щитовой бани под ключ не требует специальных знаний, а конструкция здания обладает большим количеством преимуществ перед банями из бревен, бруса или кирпича.

Плюсы щитовых бань

Основными плюсами таких бань можно назвать следующие их характеристики:

• усадка бани минимальна, поскольку здание легкое;
• минимальный бюджет на отделочные материалы, по сравнению с возведением других видов бань;
• щитовая баня своими руками – нетрудоемкий процесс, для которого не нужно быть опытным столяром;
• нагрев бани такого типа быстрый;
• любой вид отделки как снаружи, так и внутри;
• долговечное пользование.

Весомый недостаток каркасно-щитовой конструкции бани — это ее не монолитность. Расшивка короба происходит с помощью отдельных щитов, стыки между которыми нужно чем-то заделывать. В этом случаие поможет утепление минеральной ватой или другим похожим материалом и гидроизоляция, например, с помощью алюминиевой фольги. Но один недостаток не испортит отличное сочетание цены и скорости застройки каркасно-щитовой бани.

Проект постройки стоит выбирать стандартный, без сложных изгибов стен, как например на фото.

Типовые чертежи небольшой бани включают в себя: парную, мойку и комнату отдыха.

Пошаговая инструкция по строительству каркасно-щитовой бани

Шаг 1. Сначала определитесь и закупите все необходимые материалы, а именно:

• для фундамента – сваи или компоненты бетонного раствора (песок, щебень фракции 20*40, цемент) с последующей обработкой праймером;
• для каркаса – брус 12*12 см, доска 15*3 см, бруски 7,5*4 см;
• для внутренней и внешней отделки – вагонка, плиты цементно-стружечные (ЦСП), OSB или сайдинг;
• для теплоизоляции – минеральная вата или базальтовая плита;
• для гидроизоляции – рубероид в два слоя;
• для закрепления материала – гвозди, саморезы, металлические уголки, прочее;
• для устройства кровли – метало черепица или эврорубероид, жалоба и комплектующие для отвода дождевой воды от бани.

Шаг 2. Приступаем к фундаментным работам. Поскольку конструкция бани получится легкой, то самый оптимальный вариант фундамента — это свайный, что сэкономит затраты сил и средств. Чтобы сделать фундамент крепче, после устройства свайного фундамента проложите ленточный. Это обязательное условие для фундамента разных типов почв.

Первый цокольный брус притягивается (прикручивается) к фундаменту любыми существующими анкерными способами. После проверки уровня, поверх бруса укладывают рубероид.

Шаг 3. Важным этапом монтажа каркаса является расчет количества вертикальных стоек. Если баня небольшая (перегородок нет), то стойки находятся только по углам. Минимальное расстояние стоек 60 см, а в ходе работы следует постоянно проверять строго вертикальную установку стоек для недопущения перекоса. В этом помогут такие инструменты, как строительный уровень и отвес, а применение подкосов для стоек надежно зафиксирует положение стойки.

Утепление стен каркасно-щитовой конструкции бани просто необходимо, как и защита от влаги, поэтому проводим тепло– и гидроизоляцию.

Шаг 4. Установка крыши, которая чаще всего бывает двускатной, также требует утепления, гидроизоляции и возведения потолка.

От чердачного помещения в каркасно-щитовой бане следует отказаться, легкая конструкция может не выдержать лишней нагрузки. Далее представлена крыша бани в разрезе.

Шаг 5. Монтаж перегородок и напольного покрытия, которое зависит от типа фундамента. Предпочтительным устройством пола является настил досок под небольшим углом для слива воды в канализацию.

Шаг 6. Заключительные работы по установке дверей и окон.

Шаг 7. Облицовка стен бани отделочными материалами. Внутри может быть вагонка, закрепленная гвоздями или скобами. Снаружи баню обшивают разной отделкой:

• ЦСП (1,25 м) — негорючие, прочные и водостойкие плиты;
• OSB (1,22 м) – при таком размере плита четко становится между вертикальными стойками каркаса и не нуждается в подрезке. Дополнительной отделки OSB не требует, поскольку плита гладко зашлифована.

Разница между этими двумя плитами еще и в наличии инструментов для закрепления. Чтобы работать с плитами ЦСП вам понадобится болгарка, а в материале нужно будет еще просверлить отверстие. Монтаж OSB ближе к столярной работе.

Для создания более привлекательного внешнего вида бани обшейте ее ондулином или листовым оцинкованным профилем.

Читайте также: Каркасные бани — Отзывы, Баня каркасная своими руками – Проекты

banyagid.com

Баня из сип панелей своими руками. Чертежи и готовые проекты с фото

Содержание статьи:

СИП-панели являются оптимальным материалом для самостоятельного строительства бани. Такое решение позволяет сэкономить время, силы и финансы. Если следовать инструкции по строительству бани, то можно быстро и без особых затрат возвести такую постройку.

Этапы возведения бани из СИП-панелей

• Закладка фундамента

Начинается строительство бани из СИП-панелей с закладки фундамента. Поскольку здание из этого материала имеет небольшой вес, есть возможность обустроить облегченное основание. Распространенным вариантом является свайно-винтовой фундамент. Он позволяет сократить общие затраты на строительство.

баня из СИП своими руками. Фото пошаговой стройки

• Укладка пола

Следующий этап возведения бани из СИП своими руками – выполнение обвязки и укладка пола. Всем, кто интересуется, как сделать баню из СИП-панелей своими руками, следует помнить, что все деревянные детали каркаса следует тщательно обрабатывать антисептическими растворами. Не надо забывать и про антипиретики. Устойчивость к возгоранию также не будет лишней.

Пол для бани монтируется следующим образом.

1. Доску шириной 25см и толщиной 5см крепим к столбам фундамента по периметру. Фиксация выполняется оцинкованными крепежами непосредственно к сваям.
2. Далее выполняем полную нижнюю обвязку по всем сваям. По внутреннему периметру гвоздями приколачиваем доску такой же толщины и ширины. Так делаем три раза, пока обвязка не получится достаточно прочной и надежной, чтобы выдержать постройку.
3. СИП-панели обрабатываем с двух сторон битумным праймером и укладываем их на получившуюся конструкцию. Стыки дополнительно фиксируются, чтобы конструкция получилась надежной.

• Собираем стеновой каркас

строительство бани из СИП-панелей. Пошаговые фото

Далее у бани из СИП на даче собираем стены. Для этого выполняем следующие этапы.

1. По всем сторонам конструкции закрепляется доска. Ее ширина должна быть равна внутренней ширине СИП-панели. В этом случае панель будет устанавливаться как деталь детского конструктора. Это позволяет легко возвести баню из СИП своими руками.
2. Так устанавливаются все элементы стен по периметру и создаются перегородки внутри помещений. Для последних в нужных местах укладывают доски и крепят их к боковым стенам. На них и устанавливают плиты перегородок. При создании стен не следует забывать о проемах для окон и дверей, которые присутствуют в проекте.
3. После установки всех стен строительство бани из СИП-панелей продолжается установкой верхней обвязки. Все детали тщательно фиксируем.
4. Продолжается инструкция по строительству бани установкой потолочных панелей.
5. Создается слив и присоединяется к канализационной трубе. Она отводит стоки в септик.

Крепление всех СИП-панелей выполняется по технологии паз-гребень. Чтобы конструкция получилась максимально герметичной, все щели заполняют монтажной пеной.

как сделать баню из СИП панелей своими руками. Фото

• Установка крыши

Когда рассматривают, как сделать баню из сип-панелей своими руками, то среди прочего выбирают определенный вид крыши. Одним из удобных вариантов является четырехскатная крыша. Для создания стропильной системы используют деревянные элементы. Их предварительно обрабатывают антисептиками и антипиренами, используют только после высыхания.

Далее баня из СИП своими руками возводится в следующем порядке.

1. По периметру закрепляется мауэрлат.
2. По центру монтируется коньковая доска.
3. Сначала устанавливаются крайние стропила с четырех углов, затем внутренние через каждые полметра. Чтобы обеспечить лучший упор на внутренних стропилах выпиливают уголки.
4. Монтируем перемычки между стропилами, торцевую деталь и обустраиваем свесы.
5. Поверхность крыши покрываем гидроизолирующим материалом, который закрепляем контробрешеткой.
6. Закрепляем обрешетку, на которую крепим кровельный материал (металлочерепицу). баня из СИП на даче. Фото

• Завершающие работы

В завершении работ по возведению бани из СИП на даче выполняется обшивка цоколя, установка окон и дверей.

Изнутри стены бани гидроизолируют и обшивают вагонкой. Если в процессе строительства были учтены все детали, то баня, построенная из СИП-панелей, будут служить долго.

Наружная отделка и внутреннее оформление зависит от предпочтений владельца.

Проекты бань из СИП-панелей

Чтобы построить любую баню, необходим проект. Относится это и к зданиям из СИП-панелей. Сейчас предлагается множество вариантов различных размеров и планировки.

• Небольшая баня площадью 9.51 кв.м, с размерами 3х4 метра. Внутри имеется раздевалка, парная и моечная. Раздевалка и парная примерно одной площади, а моечная совсем небольшая. В раздевалке и моечной предусмотрены окна, что позволяет использовать естественное освещение.

готовый проект бани 3 на 4 метра. Фото

• Каркасная баня с общей площадью 13,14 кв. м, с размерами 4х4 метра. В планировке предусмотрены относительно просторная раздевалка площадью шесть с половиной квадратных метров. Площадь парной составляет четыре квадратных метра. Моечная небольшая – два с половиной метра квадратных.

готовый проект бани 4 на 4 метра. Фото

• Баня с размерами 5х4 метра и площадью 16,81 кв. м. В этой бане планировка схожа с двумя предыдущими. Парная и душевая увеличены совсем на немного. Гораздо большая площадь отведена для раздевалки – 9,18 кв.м. Это позволяет в ней обустроить уголок отдыха.

готовый проект бани 5 на 4 метра. Фото

• Каркасная баня с площадью 22,41 кв.м и размерами 5х5 метров. Площадь постройки позволяет в планировке предусмотреть помимо душевой и парной, комнату и тамбур. Тамбур обеспечивает лучшую теплоизоляцию. Он препятствует проникновению холодного воздуха с улицы.

готовый проект бани 5 на 5 метров. Фото

• Общая площадь бани составляет 27,02 кв.м с размерами 6х5 метров. В планировке предусмотрены парная, душевая, комната и тамбур. Душевая достаточно просторная, немного больше парной. Комната имеет площадь около 12 кв.м и в ней можно выделить пространство для раздевания и зоны отдыха.

готовый проект бани 6 на 5 метров. Фото

• Просторная каркасная баня с размерами 6х6 метров и общей площадью 32,4 кв.м. В ее планировке имеется парная стандартных размеров около четырех квадратных метров. Из душевой есть выход в санузел. Комната и тамбур просторные. Втамбуре можно хранить необходимые банные принадлежности

готовый проект бани 6 на 6 метров. Фото

• Размеры каркасной бани с мансардой составляют 6х5 метров. Общая площадь строения – 41,81 кв.м. На первом этаже располагаются парная и душевая. Там же комната отдыха и раздевалка. Лестница на мансардный этаж находится в тамбуре. Мансарда имеет площадь 16,45 кв.м.

готовый проект бани с мансардой 6 на 5 метров. Фото

• Каркасная баня с мансардой, которая может быть дачным или гостевым домом. Ее площадь составляет 50,98 кв. м, а размеры – 6х6 метров. На первом этаже помимо комнаты, парной и душевой имеется санузел. На мансардном этаже располагается просторная комната отдыха, площадь которой составляет 20,23 кв.м.

готовый проект бани с мансардой 6 на 6 метров. Фото

Внешний вид бани из СИП-панелей

Внешняя отделка и архитектурное решение бань из СИП-панелей может быть самым разным. Рассмотрим несколько вариантов, которые встречаются достаточно часто.

• Уютная баня из СИП-панелей с отделкой «под бревно». Она выглядит интересно и приятно. Светлые рамы, дверь, крыльцо и часть крыши создают контраст и избавляют облик здания от мрачности. Труба сложена из кирпича и схожим материалом отделан цоколь.

• Баня оригинального внешнего вида. Стены отделаны светлой штукатуркой. Разнообразят поверхность накладные элементы, имитирующие фахверк. С ними сочетаются крыльцо и небольшая терраса.

• Баня из СИП-панелей отделана материалом, имитирующим бревно. Светлый цвет придает стенам естественный вид. Крыша покрыта мягкой черепицей красно-коричневого цвета. Подчеркивается этот оттенок красными деталями водосточной системы.

• Стены бани имеют необычный вид. Они отделаны материалом имитирующим бревно, но зеленого цвета. Здание смотрится нарядно благодаря былым деталям: двери, рамы, водосток. Крыша тоже зеленая, но немного другого оттенка.

Бани из СИП-панелей являются удачным решением. Из разнообразия проектов и вариантов отделки всегда можно выбрать самый оптимальный.

Горячие темы. Советуем почитать!

postroiv.ru

В конце прошлого лета мы с сыном решили самостоятельно построить баню на нашей даче. Там у нас уже есть капитальный дом, да к тому же проблем с электрификацией и водоснабжением не предвидится. Выбор остановили на каркасной постройке, так как это не только экономично, но и строится в считанные дни.

Подготовив проект бани 4,5 х 4,5 м, я начал закупать брус, доски, крепежи, электроинструмент, металлочерепицу, утеплители, ОСБ, гидро- и пароизоляцию. Также заказал доставку шамотного и обычного красного кирпича, глину огнеупорную для печи. Кстати, печь для бани я сконструировал сам. Помогал мне в кладке опытный мастер-печник, все-таки, хотелось, чтобы печь получилась максимально эффективной и безопасной. Схему печи я составил на листе в клетку, процесс строительства (в том числе и возведения дома) постарался отснять как можно более подробно, чтобы мой опыт был полезен другим людям.

Конечно, вдвоем строить баню достаточно тяжело, поэтому в некоторых моментах нам с сыном помогали еще два бравых работника.

Планировка

Для начала был составлен проект нашей будущей бани. Мы продумали расположение комнаты отдыха, душевой, парной, место установки печи. Согласно проекту рассчитали расположение подводки воды и канализационных труб, места прокладки электрических кабелей. Крышу мы решили строить двускатную с окошком на фронтоне. Под крышей должно остаться место для чердака, на котором мы будем хранить инструмент или банные веники. Всего окон, не учитывая то, что под крышей, будет два. Одно – как источник света в комнате отдыха (120 х 120 см), другие два для дополнительной вентиляции парилки (60 х 60 см) и моечной (90 х 60 см). Дверь установим металлическую, для большей безопасности имущества во время нашего отсутствия на даче.

Входная группа будет состоять из небольшой деревянной лестницы и двускатного навеса, также выполненного из дерева.

Фундамент было решено строить  столбчатый из асбестоцементных труб. Всего 24 столбика, причем 5 из них будут удерживать печь. В дальнейшем вокруг фундамента бани будет проложена отмостка и обустроена ливневка, ведь я не горю желанием после приятных процедур выходить на сырой грязный двор.

Баню мы расположили в одном из углов участка. Рядом высокий забор и деревья. Идеальное место, как я считаю, для строительства. Возможно, в ближайшем будущем построим на лужайке около бани купель или небольшой бассейн.

Фундамент

Фундамент, как я уже говорил, под нашей баней столбчатый. Сначала мы не без помощи наемников сняли лопатами слой грунта с растущей на нем травой. Площадку выровняли, после чего начали делать разметку.

Хочу поделиться опытом и подробно рассказать о процессе разметки. Чтобы баня не была кривой и косой, обязательно нужно точно вымерять углы и диагонали. Мы так и поступили.

Первый угол намечали, воткнув в землю колышек и выровняв его по отвесу. Для дальнейшей разметки пригодился угольник и пятиметровая рулетка. К первому колышку привязали шнур, отмерили 450 мм, проверили угол и воткнули еще два колышка, соответственно обозначающих второй и третий углы бани. Аналогично натянув шнур, установили последний четвертый колышек.

Несмотря на то, что углы мы проверяли угольником, замер диагоналей показал небольшие неточности. Пришлось исправлять их, слегка сдвигая колья и четко выравнивая их по уровню.

Дальнейшим этапом работы стала разметка местоположения столбцов, расстояние между которыми равняется 112,5 см. Местоположение отмечали, просто неглубоко втыкая прутья арматуры.

В бане будет одна межкомнатная перегородка, соединенная с углом печи. Используя рулетку, мы с сыном сделали замер и отметили положение одного столбика, который будет удерживать перегородку и еще четырех столбиков, которые в дальнейшем окажутся под печью.

После всех расчетов и разметок пришло время бурить ямы под фундаментные столбы. Под землю они будут уходить на полтора метра и еще на 30 см торчать из земли. На фото видно, что мы сняли шнуры, но оставили колышки. Ямы выкопали довольно быстро – рабочие бурили бензобуром, сын помогал таскать землю. Кстати, диаметр ям был примерно 30 см, то есть на 5 см больше диаметра асбестоцементных труб.

Чтобы столбики стояли крепко, на дно ям я насыпал слой гравия и песка, после чего утрамбовал эту засыпку ручной трамбовкой. Изготовил ее сам, перпендикулярно приколотив к длинному березовому бревну брусок-ручку. Принцип простой – засыпал гравий, взял бревно, опустил в яму и несколько раз им постучал.

Цемент для столбиков мы с сыном замешивали в небольшой электрической бетономешалке. Засыпали цемент, песок, немного щебня, перемешивали и вливали воду. Столбики заливались по всем правилам. Сначала труба опускалась в яму, потом в нее наливался первый слой раствора. Трубу мы приподнимали, чтобы часть раствора стекла на дно ямы, после чего опускали ее, выравнивали и уже тогда слоями по 20-30 см заливали доверху. Каждый слой приходилось уплотнять, используя все то же бревно с перекладиной. Благо диаметр полена был меньше диаметра труб. Чтобы не испачкать столбы, бетон лили через узкий желоб и пластиковую воронку. Получилось достаточно аккуратно. После заливки, в бетон мы вбивали прутья арматуры (шпильки с резьбой). Верхний край оставляли немного торчать над бетоном, чтобы в дальнейшем прикрепить брусья нижней обвязки. В последнюю очередь был засыпан песок в пространство между стенками ям и трубами. На этом работы по сооружению были временно завершены.

Через два дня, как следует отдохнув, я занялся фундаментом для печи. Разрезал лист ДСП на 5 частей – 4 для стенок опалубки и 1 для дна. Самый большой лист примерил на опорные столбики, потом пошел сверлить в нем отверстия под шпильки, а заодно приколотил гвоздями бортики. Получившуюся коробку с отверстиями я насадил на шпильки, приготовил гайки с шайбами и, выравнивая лист по уровню, потихоньку затянул крепеж. Снизу опалубку подпер досками.

Чтобы фундамент под печью получился более крепким, я изготовил арматурный каркас. Нашел сварную сетку, вырезал два куска почти по размеру опалубки и приварил куски проволоки так, чтобы каркас получился объемным. Посмотрите на схему, на ней показано, как расположены прутки. Конечно, в идеале использовать не сварную сетку, а самостоятельно связывать мягкой проволокой отдельные арматурины. Такое соединение более пластично и не разрушается почти никогда.

В опалубку с уложенным арматурным каркасом заливали бетон, замешанный с порцией мелкой щебенки. Рассказывать здесь особо нечего – залили, выгнали проволокой пузырьки воздуха, утрамбовали, накрыли пленкой и оставили застывать. Процесс этот продолжительный, занимает целый месяц. Ждать мы с сыном не стали, решив за это время сделать каркас бани, крышу и некоторые сопутствующие работы.

Перед тем как начать укладывать балки, я вкопал между столбами трубы канализации и подачи воды, чтобы потом не пришлось подлезать под лаги.

Нижняя обвязка и черновые полы

Нижняя обвязка – это первый слой балок, уложенных на столбики фундамента. Брус я взял хорошо просушенный, 15 х 15 см и обработал антисептиком «Сенеж». Влажность в баньке довольно высокая, древесина без пропитки попросту начнет гнить.

Соединял брусья я методом «в лапу». Для наглядности начертил схему с размерами. В работе использовал ножовку и болгарку. Сначала вырубил все торцы, потом разложил балки на поляне перед баней и проверил правильность соединений.

Пока я этим занимался, сын укладывал на фундамент гидроизоляцию – обмазывал верхушки столбов битумной мастикой и приклеивал на нее куски рубероида.

Чтобы уложить обвязку на фундамент, пришлось высверливать отверстия под торчащие из бетона шпильки. Брус укладывали прямо на столбы, делали разметку по месту, после чего уже я производил сверловку. Разметив первые два бруса, уложили их на опоры, проверили угольником, чтобы угол был точно 90 градусов, только после этого закрутили гайки-фиксаторы. Кстати, под промежуточные столбы мы отверстия не сверлили, арматуру спилили, чтоб не мешала. Гайками прикрутили брус только по углам бани. Еще два отрезка бруса уложили в том месте, где будет межкомнатная перегородка.

Наступил черед укладки лаг пола. Чтобы лишний раз не мучиться с вырубкой брусков, я закупил пластины с отверстиями для анкеров.

Доски взял сечением 150 х 50, распилил и скрепил с балками, используя упомянутые крепежи, саморезы и шуруповерт.

Сверху лаги я зашил листами ОСБ. Получился вполне добротный черновой пол.

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Сборка каркаса и стропильных ферм

Сборка стен

Стены мы собирали из тех же досок сечением 150 х 50 мм, скрепляя их между собой при помощи металлических перфорированных пластин (уголков). В теории расстояние между стойками должно составлять от 60 см до одного метра, у нас так и получилось, если не считать, что над и под перемычками окон доски установили несколько ближе друг к другу.

Сборку мы производили на лужайке около бани, так гораздо удобнее было производить замеры, распил и фиксацию. Сборка производится очень просто – сначала скрепляются две верхних и две нижних доски, затем собираются прямоугольники окон, после чего добавляются недостающие перемычки и опоры. Дополнительно мы укрепили конструкцию стен укосинами. Также, с целью усиления конструкции, над тремя оконными и одной дверной перемычками мы прикрепили саморезами (брали оцинкованные, 45 мм) еще по одной доске (обратите внимание на фото).

Стены устанавливали поочередно, начиная с фронтальной. В одиночку и даже вдвоем очень трудно установить конструкцию без перекосов, поэтому сборку производили впятером – я, мой сын и трое помощников. Стены между собой и с полов скрепляли нержавеющими гвоздями длиной 100 мм, вбивая их в два ряда через каждые 45-50 см. В завершение поверх стен уложили и прибили еще один ряд обвязочных досок. Такой метод каркасного строительства напоминает детский конструктор. Стены мы собрали и установили всего за три дня.

Стропила

Крыша нашей бани двускатная с висячими стропилами. Всего мы изготовили 11 ферм. На фото видно, как мы их поднимали на крышу.

Стропильные фермы сделали с уклоном 45 градусов и укрепили двумя подкосами. Изготовив одну ферму и скрепив элементы перфорированными пластинами, я продолжал работу, используя первый треугольник в качестве шаблона для остальных. Стропила крыши моей бани будут опираться на доски верхней обвязки, крепиться к ней уголками. Обратите внимание на запилы, сделанные в тех местах, где стропила будут соприкасаться с верхней обвязкой, а также на концы стропил, где я срезал уголок для более эстетичного вида свесов.

Стропильная ферма, выполняющая функцию фронтона, была усилена четырьмя вертикальными планками, а по центру я прибил две перемычки, чтобы в дальнейшем установить вентиляционное окошко.

Две крайних фермы были собраны всего из двух досок каждая. Эти фермы мы крепили в последнюю очередь. На фото видны удерживающие их планки. Таким образом с тыльной стороны бани и над фасадом мы создали небольшие навесы.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Монтаж металлочерепицы

Баню я решил покрыть финской металлочерепицей Pural matt, потому что ее матовое покрытие наиболее устойчиво к выгоранию и механическим повреждениям.

Перед монтажом металлочерепицы я настелил на крышу слой гидроизоляции, которую зафиксировал тонкими рейками прямо к стропилам. Следом с небольшим зазором крепил доски обрешетки.

На обрешетку я прибивал листы металлочерепицы. Обычные саморезы здесь не подходят, поэтому приобрел специальные, окрашенные в тон покрытию. Металлочерепицу я укладывал в один ряд, придерживаясь следующей схемы:

• лист подняли на крышу веревками;
• работу начали с нижнего правого угла. Первый выровняли относительно карниза и прикрепили специальными саморезами, причем вкручивали их не до конца, чтобы была возможность исправить положение листа;
• второй лист уложили с нахлестом в одну волну и снова прикрутили саморезами к обрешетке;
• последний лист ряда закрепили, когда уложили второй ряд.

Дальше работу проводили по такой же технологии. Сверху закрепили конек.

Сразу же, дабы несколько раз не возвращаться к крыше, разрезал вагонку и подшил карнизы.

Монтаж водосточной системы

Водосточный желоб монтировал с помощниками. Я выбрал желоба из металла, потому что они наиболее прочные, хотя пластиковые более дешевые. Желоба покупал шириной 100 мм и диаметром 75 мм. Длина карнизов моей бани по 5 метров каждый, расстояние от карниза до отмостки – 2,5 метра. Исходя из таких данных, я приобрел две трубы длиной 2,2 метра, две выпускных воронки, подходящие к желобам, два сливных колена, 4 заглушки для желобов. Еще 4 колена понадобились, чтобы подключить трубы к воронкам.

Трубы крепятся к стене хомутами через каждые 30 см, поэтому я взял 14 хомутов, а кронштейнов – 10 штук, их я буду монтировать на карниз через каждый метр. Еще понадобилось четыре замка, чтобы скрепить трехметровые желоба.

Работу начал с разметки. Взял стремянку, рулетку, маркер, нить и полез под крышу. Мне нужно было натянуть нитку так, чтобы прикрепить желоб с уклоном 5 мм на 1 м, то есть с общим уклоном 25 мм.

Я прикрепил два крайних регулируемых кронштейна к обрешетке (от края отступил 15 см) и натянул нитку. Проверил уклон рулеткой. Остальные кронштейны закреплял так, чтобы они прикасались к нитке. Далее прибил к обрешетке карнизную планку.

Кстати, всю эту работу я проделывал еще до монтажа металлочерепицы, а непосредственно желоба укладывал, когда было смонтировано все покрытие. Трубы же подключал, когда сделали наружную обшивку стен дома.

Желоба соединял замками. Наносил на резиновую прокладку герметик и соединял трубы, оставляя зазор примерно 3 мм между торцами стыкуемых элементов. Такой зазор нужен для компенсации температурного расширения.

В желобах я ножовкой выпилил отверстия в виде буквы V, взял воронки и подсоединил каждую, просто заведя края под внешний загиб желоба, а затем отогнув фланец на переднюю кромку желоба. Воронку я устанавливал на расстоянии 15 см от торца желоба.

На торцы желобов установил заглушки. Сливное колено крепил к трубе заклепками. Паука, который вставляется в воронку, покупать не стал, сам согнул проволоку, чтобы она задерживала мусор.

Держатели для труб я фиксировал дюбелями. Трубы собираются очень просто – вставляются друг в друга и скрепляются хомутами, которые заранее прибиты дюбелями к стене.

Обшивка стен бани

Для наружной обшивки стен бани я выбрал плиты «Изоплаат». У них хорошая паропропускная способность, да и материал натуральный. Плюс эти плиты – усилитель жесткости стен бани. «Изоплаат» я взял толщиной 25 мм, разрезал лобзиком и крепил к каркасу гвоздями.

Поверх плит «Изоплаата» я натянул пленку «Изоспан». Этот материал также гидро- и ветрозащитный, но при этом  пропускает пар. Материал я крепил степлером, делая нахлесты по горизонтали и вертикали примерно 10 см.

Изнутри баню я утеплял базальтовой ватой. Плиты местами пришлось подрезать, потому что они не входили в пространство между стойками. Дополнительно вату ничем не крепил, она итак достаточно плотно легла.

Уже на этом этапе мои помощники начали делать водопроводную разводку из полипропилена. Это хорошо видно на фото. Я выбрал такой скрытый тип монтажа труб из эстетических соображений. В дальнейшем все они будут скрыты под финишной облицовкой.

Наружная декоративная обшивка бани выполнялась вагонкой. Это материал был выбран не случайно. Во-первых, баня, обшитая деревом, имеет презентабельный вид, во-вторых, деревянная вагонка позволяет стенам «дышать» и конденсат не накапливается ни в утеплителе, ни в самом каркасе.

Чтобы обеспечить необходимый воздушный слой, я прямо на пароизоляцию набивал тонкие деревянные рейки шириной 3 см и толщиной всего полсантиметра.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Отливы для цоколя

Кстати, именно после того, как я набил рейки и до начала монтажа вагонки, начал устанавливать отлив для цоколя. Я взял планки зеленого цвета из металла. Ширину выбрал всего 50 мм – этого вполне достаточно для бани. Чтобы закрепить отливы ровно, сначала натянул нитку, проверил линию уровнем, после чего приступил к монтажу от дальнего угла бани.

Взял первую планку, по центру карандашом наметил линию поперек профиля. От этой линии вправо и влево отступил по 5 см, поставил точки и соединил их так, чтобы образовался треугольник. Этот треугольник вырезал ножницами по металлу, после чего согнул планку, приложил ее к стене дома и закрутил специальные саморезы с шайбами. Чтобы было понятнее, прикладываю схемку, которую нашел в Сети.

Остальные профили по периметру крепил аналогично – просто вкручивая саморезы и попутно проверяя горизонтальность. Все стыки промазывал морозостойким герметиком. Когда установил все планки, дополнительно укрепил отливы цоколя монтажной пеной – нанес ее в небольшом количестве под планки.

Монтаж вагонки

Монтировать вагонку решил, используя кляймеры. Конечно, можно просто приколотить доски гвоздями, но это достаточно некрасиво.

Первую доску мы с сыном просто прижали к стене, выровняли и зафиксировали саморезами, вкрутив их по краям планки. Затем сверху в пазы первой доски вагонки вставили кляймеры (вставляли их рядом с рейками обрешетки, набитой поверх пароизоляции) и в имеющиеся отверстия вбили гвозди. Вторую доску вставили в паз предыдущей. Через промежуточный брусок простучали обе доски молотком, чтобы они плотно соединились. Далее снова вставили кляймеры и закрепили их гвоздями. Остальные доски крепили аналогично, отпиливая лишнее в оконных и дверном проемах.

Последний треугольник под самой крышей я просто приколотил гвоздем.

Когда закончил со стенами, соорудил небольшой навес над входной дверью. В дальнейшем я его довел до ума, превратив в двускатный, обшив металлочерепицей и установив под навесом уличный светильник.

Окна

Окна – это отдельная история. Устанавливать их нужно, соблюдая технологию и не допуская перекосов. В бане окошки должны быть не только источником света и обеспечивать вентиляцию, но и хорошо сохранять тепло.

Сами окна я заранее заказал в одной компании, но устанавливал все своими руками. Для начала я взял пароизоляционную и гидроизоляционную ленты. Первую закрепил по периметру оконной рамы с внутренней ее стороны, вторую – с наружной, то есть с уличной. Края этих лент в дальнейшем я приклею к «Изоспану».

Раму установил, подбил пластиковые клинья-распорки, чтобы образовался двухсантиметровый зазор для пены. В комплекте к окнам были монтажные анкерные пластины с отверстиями, в которые я и вкручивал длинные саморезы. После я запенил зазоры и еще раз проверил все уровнем.

Кстати, при установке створки я снимал только с одного окна – самого большого. Маленькие окна устанавливал, не снимая рам.

Дверь

Дверь я заказывал металлическую, чтобы в мою баню зимой не проникли недоброжелатели.

Сначала я снял дверь с петель, чтобы примерить коробку в проеме. Все замеры оказались точными, и коробка подходила идеально. Коробку я крепил саморезами через проушины, предварительно подбив под нее клинья для выравнивания. Зазоры между каркасом дома и дверной коробкой заполнил пеной монтажной, когда она подсохла, навесил дверное полотно.

Потолок бани

Для обустройства потолка я взял обычную обрезную доску из лиственницы и аккуратно прибил ее к балкам перекрытия. В том месте, где будет люк для доступа на чердак, вырезал прямоугольное отверстие.

Далее работы продолжал уже на чердаке и уже после того, как была построена банная печь. Я укладывал на черновой потолок фольгированную пароизоляцию, на нее – плиты базальтовой ваты, плотно вставляя их между балками перекрытия. Поверх ваты я натянул полиэтиленовую пленку и закрепил ее скотчем. В завершение просто прибил еще один слой обрезных досок. Осталось только сделать крышку люка и закрепить лестницу. Крепежи шли в комплекте, я же просто прикрутил все детали к балкам перекрытия.

Лестницу я приобрел добротную, выдвижную, оснащенную готовой крышкой люка. Однако чтобы эта крышка не выделялась на потолке, аккуратно оббил ее рейками. Получилось хорошо, люк в закрытом виде стал почти незаметным.

Электропроводка

Вопросом электричества я занимался капитально, стараясь сделать все тщательно и по правилам. На фото видно, что проводку, равно как и трубы водоснабжения, я делал скрытой, прокладывая провода на этапе внутреннего  утепления стен бани и до чистовой отделки.

Электричество тянул от дома по воздуху, благо расстояние небольшое.  В одну из стен бани вкрутил крюк, такой же вкрутил в стену дома (расстояние от крюков до земли около трех метров). Натянул между ними прочный трос, вокруг которого обвивал токопроводящий кабель.

На фотографии видны зажимы, которые крепятся к крюкам. Монтируется он так:

• провод СИП раздвигается, готовится место под зажим;
• провод СИП вставляется в пазы анкерного зажима;
• провода «расклиниваются»;
• анкерный зажим крепится к крюку – опоре.

Розетки, выключатели (класс IP-44) и щиток я установил в предбаннике. Расстояние от пола до розеток принимал 90 см. В парной и моечной тянул провода только для светильников (старался все сделать подальше от печи), ведь в этих помещениях слишком влажно и розетки устанавливать попросту нельзя.

Кабели брал медные, протягивал их через негорючую металлическую гофру, которую крепил хомутами. Кое где пришлось высверливать отверстия в опорных балках, чтобы провести гофру. Подрозетники ставил, когда обшивал стены вагонкой. А сами розетки, выключатели и красивые светильники (для парилки взял с жаропрочным плафоном, класс IP-54) установил уже в последнюю очередь.

Заземление сделали, как положено – треугольник, вертикальные полуметровые уголки обварили полосой 40 мм. Для этого пришлось заручиться помощью знакомого электрика, у которого нашелся сварочный аппарат. Около бани выкопали траншею-треугольник. Вбили сваренный из уголков треугольник в землю. Затем приварили еще один участок стальной полосы, который вывели над землей около стены бани. К концу полосы приварили болт М10. Далее понадобилось просверлить отверстие в стене бани, чтобы проложить медный заземляющий проводник (у меня был 8 мм диаметром) от заземления до распределительного щитка. Проводник мы намотали на болт, закрыли все это дело клеммной коробкой, а уже над щитком работал квалифицированный электрик и по совместительству мой знакомый.

На все про все ушло около двух часов. Металлическую полосу я обработал битумом, чтобы не ржавела. Канавы закопал, утрамбовал, следующим летом посею там газон.

Канализация

В бане будет душ, да и в парилке планируются водные процедуры, поэтому монтаж канализации – необходимость. В качестве конечной точки сбора стоков я предусмотрел сливной колодец. Выкопал полутораметровую яму диаметром примерно 1,2 метра, дно утрамбовал, засыпал песком и мелкой щебенкой. Потом в яму мы установили два метровых ЖБ кольца. Стык колец промазали цементом, смешанным с жидким стеклом.

Трубы вели от моечной и парилки. Еще одну трубу провел от места положения писсуара. В полу сделали три отверстия, вставили в них трубы. Три трубы соединили между собой подходящим фитингом. Общую трубу под небольшим уклоном по прокопанной траншее проложили к колодцу. Длины одной трубы не хватило, пришлось муфтой соединить два прямолинейных отрезка. Все стыки силиконили. На дно траншеи я предварительно подсыпал песок, им же засыпал трубу после укладки.

Колодец закрывал круглой ЖБ плитой с отверстием. Горловину соорудил из кирпича, а вместо крышки приладил металлический люк для газового крана. Он небольшого диаметра, но достаточный для инспекции уровня стока в колодце и проведения откачки стоков ассенизатором. А полностью залазить внутрь незачем, считаю так.

В помещениях устанавливали сливные трапы с сифонами и фильтрами. Компактная деталь, которая вставляется прямо в канализационную трубу. При выборе отдал предпочтение изделию с металлической решеткой, руководствуясь соображениями надежности и долговечности. Сама решетка квадратная с круглым отверстием по центру, при укладке плитки не пришлось долго возиться с резкой. Слив обустраивал параллельно с заливкой стяжки пола и укладкой кафеля, о чем расскажу далее.

Печь

Разрабатывал и проектировал банную печь я лично сам. Кладку же осуществлял печник, отталкиваясь от моих эскизов. Работу начали до обустройства чистовых полов, причины, думаю, понятны.

На ранее залитый фундамент был настелен рубероид и уложен первый ряд кирпичей. Чтобы не допустить перекосов, каждый ряд кирпичей сначала выкладывался без глиняного раствора. Для проверки горизонтальности использовался уровень. Также были натянуты отвесы, чтобы контролировать вертикальности кладки.

На фото видны второй и третий ряд кирпичей, образующих зольную камеру и «аппендикс», необходимый для согрева нижней части печи. Такая конструкция значительно превосходит по КПД классические печи с зольной камерой, по площади равной топливнику.

Дверцы перед установкой я обмотал асбестовым шнуром и заклеил малярным скотчем. В имеющиеся отверстия вставил вязальную проволоку, скрутил ее. Печник в процессе кладки кирпичей помещал длинные концы скрученной проволоки между рядами, что гарантировало надежную установку дверец.

В четвертом ряду сделали перекрытие зольника, окончательно закрепили дверцы и перекрыли часть «аппендикса». Здесь же уложили колосниковую чугунную решетку, выпилив под нее прямоугольные пропилы в кирпичах. Решетка (размер 20 х 30 см) легла свободно, с зазором порядка 2 см, необходимым для компенсации теплового расширения металла.

Чтобы перекрытие было достаточно прочным, кирпичи стесали под клин. Металлические уголки при обустройстве перекрытия не использовали.

Между четвертым и пятым рядом, а затем через каждые два ряда, печник посоветовал уложить армирующую стальную сетку.

Далее мастер выкладывал топку, используя для ее стенок желтый шамотный кирпич. Перекрытия и дверца топливника обустраивались по описанному выше принципу. Подробный процесс кладки виден на фото. Также в топке были установлены шамотные кирпичи с треугольными пропилами. Эти отверстия необходимы для подачи вторичного воздуха, без присутствия которого невозможно дожигание древесных газов.

При кладке газовых (дымовых) каналов, а также между шамотным ядром и внешними стенками печи укладывался асбестовый картон. Обратите внимание на перекрытие шамотного ядра. Кирпичи обтесаны и установлены «на ребро».

Также на фото видны выступы из красного кирпича, на которые будут уложены кирпичи чугунные. А сверху будут печные камни. Чтобы было понятнее, я нарисовал схему шамотного ядра с указанием положения чугунных кирпичей и некоторых других элементов печи. С правой стороны печи будет установлен каминный портал, обращенный в парилку. А дверцы прочистки и загрузки топлива выходят в предбанник. Таким образом в парилку никогда не проникнет дым и угарный газ, а на раскаленные камни можно будет плеснуть водички – «поддать пару».

После перекрытия шамотного ядра и установки каминного портала (смотрите фото) кладка продолжалась без изменений. Внутри по-прежнему формировались прямые вертикальные дымовые каналы, которые на 20-21 ряду были объединены в один. Над дальним дымовым каналом было сформировано перекрытие, между каналами была установлена рамка задвижки (перепускной вьюшки), отверстие в которой обеспечивало свободное движение газов, а над ближним дымовым каналом печник вместо перекрытия обустроил задвижку дымохода. Деталь была уложена в предварительно подготовленные пропилы кирпичей и зафиксирована шамотной глиной и двумя дюбелями (отверстия в кирпичах сверлились победитовым сверлом).

Через два ряда была установлена еще одна задвижка для трубы. Всего же задвижек три – две из них для дымовой трубы и одна перепускная, установленная между дымовыми каналами (прямого хода).

На фото виден переход на керамическую трубу, выполненный в виде четырех рядов кирпичей, каждый из рядов частично нависает над расположенным ниже. Над четвертым нависающим рядом кирпичей выложены еще три ряда – переход на дымовую трубу. В последнем ряду этого перехода виден пропил круглой формы, в который будет устанавливаться керамическая дымовая труба, а точнее элемент для сбора конденсата.

Также на боковых станках печи имеются кирпичные выступы, необходимые для дальнейшего обустройства межкомнатных перегородок.

Перекрытие печи осуществлялось  под самым потолком. Использовались металлические уголки, на которые укладывался завершающий ряд кирпичей. Между потолком и кирпичами был уложен листовой асбест.

Монтаж самого дымохода (я взял керамический итальянский, Эффи Домус для бани) занял совсем немного времени. Блоки просто устанавливались друг на друга, фиксация производилась герметиком и строительным глиняным раствором. Сверху на дымоход установили дефлектор для защиты от осадков.

Банную печь через несколько дней испытали – сожгли несколько газет. Тяга просто отличная.

В дальнейшем, когда делал чистовой пол, перед топкой уложил стальной лист с приемником для золы. Так и подметать проще, да и пол не загорится, если случайно выпадет уголек.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Видео — Монтаж керамического дымохода

Пол

Полы в бане мы утепляли. В парилке и душевой покрытие кафельное, а в предбаннике настилали ламинат. Сначала расскажу про парилку и душевую, там гораздо больше важных нюансов.

Укладка кафеля

Плитку покупали с матовым покрытием и шероховатую, чтобы не скользила. Решили, что кафель намного лучше деревянного пола – не гниет, да и моется легко. Клей приобретали с наилучшими показателями влагоустойчивости.

На черновой пол укладывали гидроизоляцию, делая нахлест на стенки. Поверх гидроизоляции был уложен утеплитель – ЭППС (толщина 30 мм). Для лучшего сцепления ЭППС с гидроизоляцией использовали монтажный клей.

Поверх утеплителя заливали стяжку по маякам с уклоном в сторону сливной воронки. Перед заливкой раствора была уложена армирующая сетка и комплект маяков. На фото видно, что маяки мы крепили не к полу, а на асбестовый раствор – раскладывали кучки и вдавливали в них профили. Раствор (цемент с песком) мешали во взятой напрокат бетономешалке, т.к. важно было залить весь пол за один день. Раствор выкладывали из ведра мастерком на сетку между маяками и разравнивали деревянной планкой – правилом. Окончательно пол выравнивали уже широким шпателем и затиркой.

Плитку укладывали от сливного желоба, чтобы удобнее было соблюдать уклон. Предварительно каждую вымачивали в воде. Клей наносили зубчатым шпателем на просохшую и загрунтованную стяжку. При этом клеем смазывали не сразу всю поверхность пола, а только пространство под укладку 1-2 плиток. Клей быстро затвердевает и нельзя покрывать им сразу большую площадь пола. Толщину клеевого слоя выдерживали приблизительно равной толщине кафеля. Излишки клея вокруг уложенных элементов я собирал простым узким шпателем.

Сначала выкладывались все ряды целых плиток, затем – части вдоль стен. Резали плитку ручным плиткорезом. Кстати, для точности кладки мы натягивали леску и использовали крестики для швов. А для лучшего контакта поверхности плитки со связующим составом, я сразу после укладки слегка простукивал каждый квадрат кафеля резиновой киянкой.

Ламинат

Ламинат укладывали очень быстро. Застелили пол поверх утеплителя пленкой, прибили влагостойкую фанеру, раскатали подложку.

Распаковал упаковку ножом. Достал первую панель и уложил ее, развернув маленьким выступом к стене. Между стеной и дощечкой вставил 2 пластиковых клинышка. Взял вторую планку, защелкнул ее в торцевой паз первой. Выровнял, снова подставил клинья. Когда дошел до противоположной стены, дисковой пилой отрезал лишний кусок панели ламината. С отрезка и начал следующий ряд. Второй ряд собирал аналогично первому, после чего всю половицу приподнял под углом 45 градусов и аккуратно соединил с защелкой первого ряда, а затем подбил его киянкой через брусок. Последний ряд пришлось распиливать вдоль, точно вымеряя линию реза.

Стены

Стены, как видно в фотоотчете, зашиты вагонкой или выложены кафелем. Обо всем по порядку.

Укладка кафеля

Стены поверх утеплителя мы обшили влагостойким ГВЛ. Для крепления брали саморезы. Их вкручивали с шагом 25 см и отступая немного от края. Разрезали листы так, чтобы стыки приходились на балки каркаса.

В парной было решено сделать плинтус из кафеля, поэтому пришлось приобрести два листа влагостойкого гипсокартона, разрезать их аккуратно на полоски и прикрутить по периметру стенок. Кстати, гипсокартон был прикреплен уже на зафиксированную фольгу (пароизоляцию).

В душевой первый ряд укладывал из напольной плитки. Пришлось ее немного подрезать, чтобы верхний ряд кафеля на стене состоял из целых плиток.

Наносил клей шпателем на стенку, прикладывал и простукивал плитку киянкой. Между соседними плитками вставлял крестики, чтобы швы были одинаковыми. Плоскость и горизонтальность проверял длинным водяным уровнем. Второй и последующие ряды укладывал уже из плитки другого цвета.

В некоторых плитках приходилось высверливать отверстия для дальнейшего монтажа труб и электроприборов. Карандашом я делал разметку, проверял линейкой и угольником точность положения отверстия, после чего в дело шла дрель. Сначала сверлил отверстие копьевидным сверлом. Чтобы плитка не раскололась, сверху приклеивал кусочек малярного скотча. После того, как было готово центральное отверстие, менял насадку на круговую. Я сразу приобрел коронку с карбидо-вольфрамовым напылением для этих целей. Довольно дорого, но ее хватило на весь процесс отделки.

Излишки клея сразу в процессе кладки убирал тряпкой, пока состав не засох. Швы под затирку получились ровными и аккуратными.

Через сутки после отделки стен кафелем занялся швами. Для начала вытащил все крестики. Затирку брал двух цветов – белую и темно-коричневую. Для бани подобрал двухкомпонентный эпоксидный состав. Он не самый дешевый, но идеально подходит для влажных помещений. Компоненты затирки я смешал в одном ведре, воду не добавлял.

Перед нанесением эпоксидной затирки я из пульверизатора слегка смачивал стену. Массу набирал на шпатель, после чего распределял по швам, совершая движения слева-направо перпендикулярно шву. Шпатель держал под углом примерно 30 градусов. Выравнивал затирку минут через 30 после ее нанесения, используя резиновый шпатель. Ну а в завершение, когда швы подсохли, промыл стены водой с мылом.

Вагонка – монтаж

Стены в парной ГВЛ-ом не обшивали. Натянули фольгированную пароизоляцию, закрепили ее степлером и скотчем. Кстати, скотчем я хорошо проклеил и стык воздуховодной трубы вентиляции с фольгой. Поверх фольги аккуратно набивал рейки – обрешетку.

Хочу обратить внимание читателей на горизонтальное положение деревянных планок вагонки. Я специально расположил их так, чтобы избежать капиллярного подъема влаги по деревянной стене и добиться хорошей циркуляции воздуха, необходимой для просушки материала после банных процедур. Было бы очень неприятно, если от постоянной сырости вагонку повело или она сгнила через пару-тройку лет. Все-таки баню мы строим от души и надолго. Также хочу сказать, что горизонтальное крепление позволяет ремонтировать или менять отдельные планки, а если вагонка будет расположена на стенах вертикально, то придется разбирать половину стены.

Сначала я хотел просто приколотить доски гвоздями, но потом выбор снова пал на кляймеры. Их не видно под вагонкой, а гвозди могут заржаветь от высокой влажности, останутся черные подтеки на стенах.

Все планки я обработал пропиткой «Неомид», чтобы древесина не сгнила. А для крепления первой и последней планки приобрел финишные гвоздики с медным покрытием.

Монтаж начал от потолка. Отступил 3 см, приложил планку, прибил гвоздь в центр. Еще по одному гвоздю вбил по обеим сторонам доски, после чего проверил уровнем горизонтальность. Вагонку я собирал так, чтобы шип был сверху, а паз – снизу. Это важно, ведь если обшить стену иначе, в пазах скопится влага, древесина набухнет и ее поведет.

Снизу в паз первой доски вставил кляммеры, каждый из них прибил тремя гвоздями к обрешетке. Вставил вторую панель выгонки шипом в паз. Слегка простучал молотком снизу вверх, чтобы не осталось зазоров, после чего вставил кляймеры и прибил их. Так собирал до самого пола. Последнюю нижнюю планку раскроил вдоль так, чтобы между полом и древесиной остался зазор 2 см. Вставил доску в шип предпоследней доски, прибил гвоздями. Попутно я высверливал отверстия для проводки и часто проверял горизонтальность. Все гвозди первой и последней панелей я закрыл деревянным плинтусом, а по углам установил вертикальные планки для красоты.

Полки в парной

О том, как сделать потолок, пол и стены я рассказал, печь готова, осталось сделать полки в бане. Для работы я взял липовые доски и сосновые бруски. Нарисовал схему, подготовил шуруповерт, длинные саморезы, металлические крепежные уголки, молоток и гвозди.

Сначала я разметил бруски, разрезал их болгаркой. Торцы горизонтальных брусков, которые будут соединяться с передними вертикальными стойками, я стесал по принципу «шип-паз». То есть на горизонтальных брусках сделал «шип», а на вертикальные стойках «паз».

Первыми к стене прикручивал опорные стойки. Хочу отметить, что эти опоры не должны контактировать с полом, надо оставлять зазор до двух сантиметров. К опорным стойкам я крепил поперечины. Просто брал крепежный уголок и прибивал его под горизонтальными брусками в месте их соединения с опорными стойками. Таким образом прибил бруски, на которых будут лежать доски и бруски для устойчивости.

Аналогично собрал каркас для нижней скамейки и небольшого столика под веники, после чего настелил доски на каркас и зафиксировал их саморезами. Выступающие острые края для удобства срезал, хорошенько отшлифовал доски и каркас, чтобы не посадить занозу.

Двери межкомнатные

Установка межкомнатных дверей по своему принципу схожа с монтажом входной двери. В парилке дверь стеклянная, в предбаннике деревянная. Коробка в обоих случаях из дерева, заказывал исходя из размеров проема.

Коробка состоит из нескольких элементов. Соединения запилены под углом 90 градусов. Сначала закреплял боковые планки и верхнюю, используя гвозди. После чего вставил между элементами коробки пластиковые клинья и несколько распорок, задул монтажную пену. Когда она немного подсохла, аккуратно гвоздиками прибил боковые планки дверной коробки, которые закрыли щель и слой пены.

Сам процесс не фотографировал, поэтому прикладываю картинку-схему для наглядности.

Петли были в комплекте, к коробке и полотну их прикрепил саморезами. На этом этапе работ важно проверять все расстояния рулеткой, чтобы дверь висела ровно. Далее остается только навесить дверь на петли и установить дверную ручку.

Сантехника

На фото видно, что у нас на стене висит ведро для обливания, есть писсуар, душ и смеситель с изливом. Подводка канализационной и труб горячей/холодной воды была сделана еще на этапе закладки фундамента и сооружения стен. Сейчас же речь пойдет непосредственно об установке сантехники.

Начнем с писсуара. Мы с сыном выбрали настенную компактную модель с краном вместо сливного бачка, привезли ее, распаковали, приложили к стене, чтобы сделать разметку. У писсуара есть монтажные отверстия, именно их месторасположение, а также контур мы отмечали на стене маркером после того, как проверили, ровно ли приложено изделие к стене.

По разметке были высверлены отверстия для дюбелей.

Сифон в писсуаре цельнолитой, его мы примерили к выпуску трубы канализации, после чего соединили трубу и сифон специальным патрубком. Конец патрубка, который вставлялся в канализационную трубу, обмотали льняной нитью и промазали суриком.

Кран у писсуара монтируется очень просто. Деталь стыкуется с писсуаром через резиновую прокладку. Высота крана регулируется вращением деталей. Соединение с трубой подачи воды осуществляется гайкой. После подключения писсуара к подаче воды и канализации я промазал стык между фаянсом и стеной сантехническим герметиком и проверил работоспособность всей системы.

Хочу поделиться хорошим видео, где показано устройство писсуара и есть пояснения по подключению.

Немного об обливном ведре. Это замечательное устройство, которое вращается, если дернуть за цепочку, а поплавковый механизм внутри ведра не позволяет ему переполняться. Рама ведра закреплена дюбелями, а подача воды осуществляется по гибкому шлангу.

Смеситель и душ устанавливаются по одному принципу. В упаковке уже есть все необходимое, понадобится только разводной ключ и лента «Унипак» или «Момент» сантехническая. Из коробки я достал эксцентрики, вкрутил их в трубы горячей/холодной воды, после чего взял уровень и отрегулировал их по горизонтали, одновременно доводя расстояние между ними до 150 мм (чуть проворачивая каждый эксцентрик по очереди).

Следующим этапом была уже установка самого изделия. На эксцентрики накручивалась нить, надевались резиновые прокладки, далее я приставил смеситель и накрутил накидные гайки на эксцентрики.

Делюсь еще одним видео, которое я смотрел перед тем, как установить смесители.

Цокольный сайдинг

Чтобы баня выглядела более приятно и интересно, я решил закрыть столбики фундамента панелями цокольного сайдинга. Чтобы его закрепить, требуются металлические планки для создания обрешетки. Подойдет даже гипсокартонный профиль. Хочу заметить, что сначала я залил отмостку и сделал дощатый настил со стороны фасада, а только потом крепил обрешетку и панели. В противном случае трудно было бы высчитать высоту панелей.

Для крепления обрешетки (нижний стартовый профиль на расстоянии 5 см от отмостки и настила) использовал саморезы и уголки (просто обрезал кусочки гипсокартонного профиля, чтобы получились уголки). С шуруповертом вся конструкция собирается в считанные часы, главное – точно вымерять длину вертикальных ребер жесткости и по уровню закрепить горизонтальные профили (для удобства использовал уровень и натягивал шнурок-ориентир).

Панели я крепил саморезами, вкручивал их примерно через каждые полметра. По углам таким же способом закреплены маскирующие элементы. В панелях я сразу сделал квадратные прорези и установил вентиляционные решетки (крепил саморезами по углам) – на каждую сторону бани по 2 решетки.

Отмостка

Отмостку я заливал между фундаментом бани и забора. Сразу же заложил водоотводный желоб с решеткой. Порядок следующий:

• лопатой убрали траву и слой грунта;
• взяли с сыном доски, бруски небольшие, рейки, гвозди, сколотили опалубку, чтобы бетон не вылился. То есть доски установили вертикально и подперли рейками с одной стороны, закрепили всю конструкцию гвоздями;

• внутрь опалубки (а именно между фундаментом забора и досками) насыпали песка, подровняли его длинной доской, утрамбовали. Получился слой около 10 сантиметров;
• на песок сыпали щебень;
• дальше на щебень устанавливали желоб и укладывали сетку сварную для армирования. Кстати, желоб установлен с небольшим уклоном, чтобы вода лучше стекала (на фото обратите внимание на кирпичи внутри желоба – груз, чтобы пластиковое изделие не сдвинулось). Сетку укладывали с нахлестами, подкладывали под нее обломки кирпича;
• смесь для заливки замешивали из портландцемента марки 400, песка просеянного речного и щебня с примесью мелкой гальки. На 1 мешок цемента брали примерно 3-4 мешка щебня (по 50 кг) и 2 мешка песка. Воду добавляли уже в перемешанные сухие компоненты;

• чтобы отмостка не потрескалась, сразу перед заливкой смеси я подготовил рейки (4 шт.) для деформационных швов и поставил их под уклоном так, чтобы вода в дальнейшем по готовой отмостке стекала в желоб;
• последнее, что мы сделали – это залили и выровняли бетонную смесь. В течение недели несколько раз ее обрызгивали водой и ждали, пока бетон застынет. Из желоба попавшие комки убирали сразу;
• через пару недель желоб закрыли решеткой.


Перед входной дверью у нас настил из досок. Просто на три параллельных бруска набили доски, подровняли края ножовкой и постелили у входной двери.

Последние штрихи

Чтобы банька приобрела законченный вид, крыльцо мы оборудовали навесом и самодельной лестницей. Высота ступеньки у лестницы 18 см, детали собирал на крепежные уголки и саморезы.

От калитки ко входу я сделал дорожку, около бани успел собрать ящик для компоста и приличную дровницу. Внутрь бани мы занесли мебель, развесили там полочки, шторы, повесили веники. В дальнейшем планирую обустроить около бани палисадник и построить уличное барбекю.
