Китайские материнские платы Х99 (Intel C612), socket LGA2011-3
FAQ по китайским материнским платам LGA 2011-3
Гайд по сокету 2011-3
ИНФОРМАЦИЮ ПО АНЛОКУ (АНДЕРВОЛЬТИНГУ), НАСТРОЙКЕ BIOS и САМИ BIOS ТАКЖЕ МОЖНО НАЙТИ НА «ГИТХАБЕ Koshak1013 (phants)»
Вопросы по ОЗУ обсуждаются в отдельной ветке Обсуждение и разгон оперативной памяти на китайских Х99
ВНИМАНИЕ!!! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!
сообщения ниже красным ввиде ссылок
После покупки, а также при любых проблемах, если не стартует или висит на посткоде, не видит планку ОЗУ, в первую очередь протереть контакты оперативной памяти, процессора и видеокарты этиловым или изопропиловым спиртом, бензином калоша или их смесью, также можно промыть разъемы оперативной памяти на материнке, при этом избегайте попадания спирта или бензина на термопрокладку VRM. При производстве китайских плат используется не самый качественный флюс, который плохо смывается. При нагреве флюс может растекатся и нарушать контакты в слотах ОЗУ. Поэтому, если у Вас не работает слот ОЗУ, промойте его бензином калоша из шприца! Проверте целостность контактов сокета. Может также помочь в некоторых случаях переустановка процессора (достать -поставить обратно, плохой прижим контактов). Также настоятельно рекомендуется проверить крепления сокета — четыре винта под звездечку. Бывают случаи, что винты плохо затянуты. Особое внимание уделите, установке кулера, особенно с родным креплением, равномерно затягиваем винты недопуская перекосов. Если плата не стартует или висит на посткоде (особенно FF), крайне желательно подкинуть другой БП и видекарту… То что у Вас блок питания или видекарта «100% рабочие» и без проблем работают на другой системе в даном случае ни о чем не говорит!
У кого OS на NVME GPT и видеокарта умеет UEFI советую отключить CSM во избежание проблем с загрузкой OS или отсутвием изображения по DP или HDMI при загрузке OS!!!
ВНИМАНИЕ!!! Видеокарта работает в режиме PCI-E 1.1!!!!
ВНИМАНИЕ!!! Порт PCI-E в котором видеокарта сыпет апаратными ошибками
При проблемах со звуком, в т.ч. с отсутвием аудиовыходов в диспетчере Realtek, советую попробовать альтернативный драйвер AAFDCHDriverMod (AAF DCH Optimus Sound)
Десктопная DDR4 работает безпроблемно только 16 banks, 4 и 8 banks не поддерживается!
У кого старая видеокарта без поддержки UEFI проверяйте наличий модуля CSM в BIOS iEngineer, потом (если CSM нет) или искать видеокарту с UEFI или шить программатором. Никакие сбросы и настройки в слепую не помогут. Если у Вас диск GPT, то возможно подожать загрузки OS, а если MBR, как вариант создать флешку GPT с Windows Live, отключить HDD и SSD, одним словом попробовать загрузиться с флешки и прошится. Посмотреть поддерживает ли Ваша видеокарта UEFI можно в GPU-Z
Утилиты Auslogics driver update, IObit Driver Booster и другие аналогичные по действию, а также необязательные обновления Windows 10 и 11 повреждают bios китайских материнских плат x99
Утилита CPU-Z, может умышленно не корректно отображать количество каналов памяти на китайских платах, для 100% уверенности используйте другие утилиты, например AIDA64, HWiNFO или смотрите в BIOS memory topology.
При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!
Материнские платы X99Z-V102 и Huananzhi-AD3 и другие с ЗАВОДСКИМ БИОСОМ при сильно заниженных таймингах оперативной памяти перестают стартовать. И сброс биоса перемычкой, выниманием батарейки и прочими способами вам не поможет!!! Единственный выход из положения — прошивка программатором. При разгоне процессоров с разблокированным множителем (к примеру 1650v3) возникает такая-же аналогичная проблема. Решения тут два: либо установить вместо него любой другой (подойдёт даже 2620v3) либо опять — прошивка программатором.
На материнской плате X99-TF переход с заводского bios от 28.10.19 на bios от 25.05.20 может привести к неработоспособности памяти KLLISRE DDR4 PC4-3000U, материнская плата виснет на пост коде BF
На китайских материнских платах x99 СОН работает или не работает не зависимо от анлока (андервольтинга) турбобуста! При использовании драйверов анлока EFI или FFS (DXE), после выхода из режима сна процессор будет работать на дэфолтных частотах. Для восстановления нормальной работы анлока турбобуста придется перезагружать компьютер! Возможны зависания после пробуждения на пост кодах и в ОS. Для нормальной работы анлока после сна используйте драйвер анлока FFS (PEI) или Ultimate Patcher Tool от Nalex. Гибернация при анлоке работает в штатном режиме!
ВНИМАНИЕ!!! Ultimate Patcher Tool 100% корректно работает только на серверном биосе HUANANZHI от 25.05.2020 для плат на основе C612. Владельцы плат с десктопными чипсетами, а также владельци плат на основе C612 при использовании «десктопных» биосов (начиная от 17.08.20) могут получить кирпич. Huananzhi X99-8M/8MD3/F8/T8/TF (25.05.2020 — всё работает) (17.08.2020 и новее — !НЕ РАБОТАЕТ! — пост-код 79) ПРОГРАММАТОР крайне желателен.
Проблема-Решение. Доработки. Баги.
ОБЯЗАТЕЛЬНО ЧИТАЕМ ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS
Ускоряем загрузку BIOS и OS (Убираем писк при старте)
Устраняем пост код 73
ВОССТАНОВЛЕНИЕ ЗАГРУЗЧИКА WINDOWS на Jingsha x99 dual BQ36 v1.1 (и других платах)
Зависает система при использовании AIDA64 — датчики
Проседает частотат шины FSB 100.00MHz
ЗВУК
Нет звука на передней панеле
Звуковая карта не воспроизводить звук 5.1
Кратко о звуке на китайских платах
СОН и ГИБЕРНАЦИЯ
Настройка сна и гибернации
Джампера (перемычки) JPWR и пробуждение от сна (гибернации) от клавиатуры (мышки)
USB
Проверку работоспособности USB проводим на «задних» портах. При любых проблемах подкидываем другой БП, а лучше USB HUB с внешним питанием, дабы отсечь «железные» проблемы.
USB 3.0 «отваливается» или падает скорость. Предварительное
Решение проблемы с USB портами («заикается» звуковая карта)
Про джампера (перемычки) USB_SW, разъём F_USB3 (USB 2.0 на переднюю панель) и WI-FI Bluetooth модуль m.2 x99-TF
Отсутствует значок «Безопасного извлечения устройств» в USB 2.0 портах на Huananzhi Gaming X99-TF
ОХЛАЖДЕНИЕ и SMART FAN
Замена штатных вентиляторов охлаждения VRM X99-TF на аналогичные, но с шариковыми подшипниками
Размеры радиатора VRM x99-TF (F8,T8)
SMART FAN HUANANZHI, разъёмы CPU_FAN и СОН
SMART FAN JINGSHA (Kllisre) X99-8D3 X99-D8 CPU_FAN1/CPU_FAN2
Есть отзывы, что подключение-отключение нижнего 3 pin вентилятора нарушает работу Smart Fan, требуется сброс настроек биос и повторная настройка Smart Fan, предполагаю, что это связано с особеностью серверных бисосов
Чиним Smart Fan на Machinist v102a K9
Настройка Smart FAn на atermiter (plexhd) x99
Установка кулера LGA 2011 v3. Как не убить плату
ИЗОБРАЖЕНИЕ ВИДЕОКАРТА
НЕТ ИЗОБРАЖЕНИЯ
Не работает старая видеокарта или не работает новая видеокарта в старых системах
Mashinist X99Z 102 не работает без видеокарты
Отсутствие изображения при отключении CSM модуля. Machinist X99-RS9
ОЗУ и SSD
Резервирование оперативной памяти BIOS. Windows видит не всю ОЗУ или куда пропало 200 мб
X99-TF. В Bios пропадает параметр Memory Frequency
Открываем тайминги оперативки на X99Zv102
Как сделать доступной настройку частоты ОЗУ на заводском bios X99-TF без его модификации
Отвал диска KingSpec M.2 NVMe SSD PCIe (WHEA-logger 17) Machinist X99-RS9
НАШ КОЛХОЗ
Доработка Jingsha X99 V1.0 (X99-8D3) и JINGSHA (Kllisre) X99-D8
СЬЕМНЫЙ (ОТКЛЮЧАЕМЫЙ) speaker (beeper buzzer) на примере x99-TF
ОХЛАЖДЕНИЕ VRM
Как я колхозил «кастомный» радиатор VRM на материнской плате Athermiter/PlexHD ZX99-EV3 v1.31
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним 60 мм
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним JMicron 80х80х25, 12 вольт от zebs
БЮДЖЕТНЫЙ КОЛХОЗИНГ ВРМ на примере Huananzhi X99-TF rev2.0 от N3RO
Самодельный радиатор для охлаждения зоны VRM с обратной стороны материнской платы HUANANZHI X99 X99-TF v. 2.0. от Brandmajor
Колхоз охлаждения VRM Huananzhi F8D ver2.3 от mt01
Эффективный радиатор на VRM Huananzhi slonick56
ОХЛАЖДЕНИЕ VRM своими руками После ВАХТЫ
Охлад VRM радиатором от 1U от ahm
Охлад VRM радиатором от индукционной плиты от pavel_RF
Модернизация охлаждения VRM на Huananzhi X99-TF от Владимир Мирошниченко
Охлаждение VRM платы huananzhi x99-tf своими руками от ONover
Охлаждение VRM платы Machinist X99-K9 v.2 радиатором Asus M3A32-MVP от zerbino
Водяное охлаждение VRM на X99-TF от Begemot41
Убираем неровности мосфетов VRM от Bemon Bemonov
МИКРОСХЕМА BIOS
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) КОЛХОЗ
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) от Fox Bredman
Сьемная микросхема BIOS x99-TF от mozg13
Доступ прищепкой к микросхеме bios и охлаждение VRM на X99-TF от MickMPS
ПАНЕЛЬКА ДЛЯ МИКРОСХЕМЫ BIOS от Begemot41
ПРОШИВКА BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ (на постоянку, колхоз) от ser8989
Временное решение для ПРОШИВКИ BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ и адаптера под SOP-8
МАТЕРИНСКИЕ ПЛАТЫ. Выбор. Тесты. Сравнение. Обзоры.
Основные отличия китайскиx материнских плат Х99 от брэндовых
1. Изготавливаются в основном на серверном чипсете Intel C612, за редким исключением на десктопном чипсете Intel X99 Express, а также изготовливаюcя на различных десктопных чипсетах H61, H81, B85, Q85, Q87, Z87….. и серверном C226.
2. Разьемы под вентиляторы не регулируемые, за исключением процессорного, который в свою очередь не регулируется после сна и крутит на 50% независимо от температуры процессора, что решается правкой BIOS. С конца 2020 года начали выпускатся платы (типа Machinist V102A, V104, K9) с не регулируемым разьемом CPU_FAN, причиной оказалась «утереная» перемычка на плате.
3. Некторые температурные датчики, например VRM, отсутствуют, а наличиствующие могут подавать неверные значения.
4. На некоторых дешевых моделях может отсуствувать режим сна.
5. Некоторые дешевые платы при наличии двух или четырех слотов ОЗУ могут работать в одно или двух канале соответственно!
6. Как биос прошита не оптимизированная общая заготовка AMI, на некоторых моделях могут отсутствовать, некоторые необходимые настройки, например, регулировка таймингов. Причем настройка таймингов может быть скрыта хитро, и вернуть ее через amibcp не получится, а только через ЗАД
ОБЗОРЫ И СРАВНЕНИЕ
СРАВНИТЕЛЬНАЯ ТАБЛИЦА МАТЕРИНСКИХ ПЛАТ
Инструкция по выбору материнской плат на LGA2011-3 с AliExpress. Для работы и игр. BIOS, Unlock TB
Обзоры китайских материнских плат от Miyconst (EN-UA)
Сравнение китайских материнских плат от Максимум ПК
Сравнение китайских материнских плат от Miyconst (EN)
Сравнение китайских материнских плат от Miyconst (UA)
HUANANZHI
Внимание материнские платы x99-tf, x99-f8 и x99-t8 поддерживают работу только с m.2 nvme. M.2 SATA работать не будут!!! Также платы поддерживают m.2 wi-fi или стандартный pci-e wi-fi, ноутбучные mini pci-e будут работать только через соответствующий переходник!!!
X99-TF
Обзор от Купи дешево
Детальный обзор Huananzhi X99-TF спустя 8 месяцев использования. Новый лучший BIOS, Unlock TB и тд.
Фото, общий вид. Детально
Фото, описание элементов
КРАТКИЙ ОБЗОР x99-TF Rev. 2.0
X99-F8
Обзор HUANANZHI X99-F8
Обзор X99-F8 со снятием радиаторов и кожуха
X99-T8
X99-AD3
X99-AD4
X99-8M
X99-8MD3
X99-T8D
X99-F8D
Huananzhi X99Dual-F8D / Huananzhi F8D ver 2.3. Обзор, расчлененка, доработки.
ДРУГИЕ ПРОИЗВОДИТЕЛИ
JINGSHA X99-E8i (Intel® Q87)
Jingsha X99-8D3
Jingsha X99-8D3 обзор Технопланета
PlexHD (Atermiter) ZX_99EV3
Atermiter Х99 (ZX-99EV3) 2011.3
Jingsha (Kllisre) X99-D4 (AD12-B v1.0)
Kllisre AD12-B (Ver1.0)
Jingsha X99-D8
Jingsha X99-D8 Dual
Jingsha bq36-v11 (Dualsocket) (Джингша)
Jingsha X99 dual F2
Kllisre X99 Dual (ZX-DU99D4 v1.11)
Machinist (Running, Kllisre) X99Z v102 X99M-CE5
Runing X99Z v102-2011.3
Machinist X99-K9
Детальный обзор Machinist X99-K9 от Мійконст
Материнская плата MACHINIST X99 K9 + E5 2660 v3 и E5 2678 v3: Тестируем нагрев в стресс-тестах
Machinist (Alzenit) X99Z v500 X99M-PLUS
Jingsha (kllisre) X99-GT v1.0
Veineda x99 v367
Alzenit X99-PE7 EN
Alzenit X99-PE7 UA
SZMZ X99M-G2 V1.0
ALZENIT X99Z V600 mini-DTX
Jingsha x99m-H
Jingsha x99m-H2
JingSha X99M-H(2) – detailed review, E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k
Материнские платы не рекомендуемые к покупке
JingSha X99-GT на чипсете Intel® B85
Machinist, Aterminer, Kllisre ZX-MINX9D4 v1.2
КЛОН Huananzhi X99-8M — ОСТОРОЖНО КИТАЙСКИЙ однокАНАЛЬНЫЙ МУСОР
Раздел в работе
ПРОЦЕССОРЫ. Выбор. Тесты. Сравнение.
Внимание!
Работают с DDR3 и DDR4 только процессоры Xeon E5-2678 v3, E5-2666 v3, E5-2696 v3, E5-2629 v3, E5-2649 v3, E5-2669 v3, E5-2672 v3 и E5-2673 v3
СРАВНЕНИЕ ПРОЦЕССОРОВ LGA 2011-3
Инструкция по выбору CPU на LGA2011-3 для работы и игр + Таблица производительности всех процессоров
E5-2620, E5-2640, E5-2650, E5-2678, E5-1650 от Miyconst (EN)
E5-2620, E5-2640, E5-2650, E5-2678, E5-1650 от Miyconst (UA)
E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k от Miyconst (EN)
E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k от Miyconst (UA)
E5-2620, E5-2640, E5-2660, E5-2678 от Технопланеты
E5-2620 и E5-2628 от Технопланеты
E5-2630L от Технопланеты
E5-2630L и Ryzen 7 2700 от Технопланеты
E5-2640 и E5-1660 от Технопланеты
E5-2678 и E5-1650 от Технопланеты
E5-2678 (Unlock Turbo Boost) и E5-1650 (4400MHz)
E5-2678 и E5-2698B от Технопланеты
E5-2678 и E5-2683 от Технопланеты
E5-2678 и E5-2680 от Технопланеты
E5-2678 и E5-2670 от Технопланеты
E5-2678 и E5-2695 (QFQR) (инженерник) от Технопланеты
Ветка Intel Haswell-E / Broadwell-E LGA 2011-3
Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3
Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3
Ultimate Patcher Tool (Nalex) для плат на C612
Разгон множителем процессоров lga2011-3 Xeon® E5-16XX v3
ВНИМАНИЕ. РАЗГОН ПО МНОЖИТЕЛЮ ВОЗМОЖЕН ТОЛЬКО НА МАТЕРИНСКИХ ПЛАТАХ С СЕРВЕРНЫМ ЧИПСЕТОМ (C612). На материнских платах HUANANZHI могут проблемы с разгоном на «дэсктопных» BIOS начиная с 17.08.20 и позже, рекомендуемый BIOS от 25.05.20
Для разгона множитилем как правило достаточно настроек стокового биоса, но в любом случае не прошивайте биосы предназначеные для анлока турбобуста процессров с заблокированым множителем, типа»с повышенным повер-лимитом и открытыми дополнительными настройками QPI».
Для плат Huananzhi и других, использующих схожий биос, нужные настройки находятся в меню IntelRCSetup > Overclocking Feature > Processor и IntelRCSetup > Overclocking Feature > CLRRing.
Основные параметры:
Core Max OC Ratio — множитель ядер. Для Xeon E5 1650 v3 можно сразу установить 41-42.
Core Voltage Mode — можно выбрать динамически (Adaptive) повышать напряжение или сделать статическим
Core Voltage Override — выставляем напряжение на процессор в милливольтах, к примеру 1250, это будет 1.25 вольта (начать можно как раз с этого значения). Выше 1.30 поднимать с осторожностью!
CLR Max OC Ratio — множитель контроллера памяти. По умолчанию равен 30, можно плавно повышать до 33-35 и тестировать производительность и стабильность.
Core Voltage Mode — напряжение контроллера памяти. Аналогично Core Voltage Mode, но не выше 1250.
Процессоры Haswell очень чувствительны к напряжению контроллера памяти, более-менее оптимальным считается 1.25 вольта, поднимать выше стоит с особой осторожностью.
Для максимально стабильного разгона надо в BIOS сделать пункты Cpu-Advanced PM Tuning и Program PP0_CURT_CFG_CTRL_MSR видимыми переключив на USER
Вложение:
Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (EN)
Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (UA)
Инструкция по разгону на примере x99-TF
Видеогайд от Купи дешево (6:10)
Инструкция от Купи дешево
Детальная инструкция по разгону на Китайских материнках с сокетом 2011-3. Huananzhi X99 + E5 1650v3 от Технопланеты
Разгон CPU на Китайских материнских платах X99 от Xeon Live
Оперативная память (ОЗУ)
Внимание всем!!!При переходе с x79 на x99, следует иметь ввиду, что на x99 память разгоняется намного
хуже
Планки обьемом 32 Гб, могут не заработать! Есть случаи когда вообще не работает, или работает только в двух или трех канале…! Есть информация, что четырехранговые планки работать полноценно не будут, а только двухранговые! Также есть информация, что заводятся только низковольтные планки!
При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!
После смены таймингов, компьютер следует выключить кнопкой, а затем, включить, так как при обычной перезагрузке изменения могут корректно не примениться!
HUANANZHI X99-F8: Особенности установки ОЗУ
HUANANZHI X99-TF: Особенности установки ОЗУ 1
HUANANZHI X99-TF: Особенности установки ОЗУ 2
Мониторинг температуры модулей памяти
Какую память выбрать DDR3 или DDR4 для максимальной производительности на LGA2011-3? Xeon E5 2678v3 ТехноПланета
Подбираем тайминги для DDR3 ECC non-ECC
Базовые правила установки модулей памяти на серверных материнских платах Intel C612
Intel Xeon E5-1600/2600 v3/v4 и оперативная память
Какая оперативная память (ОЗУ) работает на китайских платах x99. Выбор между DDR4 и DDR3. Процессоры c поддержкой DDR3
Как определить тип поддерживаемой оперативной памяти DDR-4 для систем Х99 Китайских материнских плат
Как подобрать обычную DDR4 для Китайских материнских плат на Х99
DDR3 vs DDR4 | Dual vs Quad channel RAM configuration (Huananzhi X99-TF з E5-2678 V3) от Miyconst (EN)
Четырехканал vs двухканал DDR3 (quad vs dual channel) от Gerkon
DDR3 или DDR4? Два или четырери канала памяти? (Huananzhi X99-TF з E5-2678 V3) от Miyconst (UA)
Нужен ли 4-канал на Китайских LGA2011-3, или 2-канала более, чем достаточно? Kllisre и Huananzhi X99 от Технопланеты
Что лучше для LGA2011-3, десктопная или серверная DDR4 ECC REG память? Тест ОЗУ TANBASSH 2400/2667 от Технопланеты
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (EN)
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (UA)
Руководство по разгону и настройке таймингов ОЗУ на китайских платах LGA2011-3 для DDR3 & DDR4 от Технопланеты
Влияние таймингов ОЗУ на производительность в работе и играх на примере LGA2011-3. Stock vs MAX OC от Технопланеты
Проверка оперативной памяти на ошибки и стабильность
КАК ПРОВЕРИТЬ память (ОЗУ) на ошибки WHEA
Переделка DDR3 памяти в DDR3L с правкой CRC контрольной суммы
Отключение датчика в SPD Klissre DDR4 8gb 2666mhz от ser8989
Обсуждение и разгон оперативной памяти на китайских Х99
Обсуждение памяти DDR3+FAQ
Раздел в работе
BIOS. Прошивка. Настройка.
Полезные ссылки и настройки. Прошивка.
ПРОГРАММЫ
S3TurboTool ПРОГРАММА ДЛЯ ПРОШИВКИ, БЭКАПА И РАБОТЫ С BIOS от ser8989
Mi899 — небольшая программа для анлока и андервольтинга
Ultimate Patcher Tool Патчер биоса от Nalex
Утилита для управления подсветкой Jingsha X99-8D3 X99-D8 из под Windows от Nalex
ПОСТ КОДЫ
Расшифровка значения Post-кодов для китайских LGA20112011-3 плат
Расшифровка POST-кодов Huanan (HuananZhi) Платформа x79,99 LGA 2011
ПРОШИВКА
Рекомендуемая программа для прошивки BIOS — FPT, желательно из под DOS, что бы избежать проблем с OS, например, зависания во время прошивки. Можно также использовать программы со встроеным FPT, например, тот же S3TurboTool от ser8989. Касательно AFUDOS и AFUWIN, то рекомендую их использовать только на платах где нет возможности прошить BIOS с помощью FPT, поскольку есть большие сомнение, что они нормально прошивают ME регион на Apito 5 даже с ключем /gan
FPT — прошивка BIOS из под Windows
Как полностью прошить bios через AFUWIN и AFUDOS включая ME регион
Инструкция по прошивке BIOS на китайских материнках. FPT, AFUDOS и CH341A
Прошивка BIOS программатором CH341A с прищепкой Xeon Live
ВИДЕО ГАЙДЫ ПО ПРОШИВКЕ BIOS c помощью программатора CH341A с клипсой (прищепкой)
AFUWIN — прошивка BIOS из под Windows
Прошивка BIOS с помощью AFUDOS
Видегайд по прошивке BIOS с помощью AFUDOS от Купи Дешево
ПРОШИВКА BIOS (UEFI) с загрузочной флешки FPT и AFUDOS
Ошибка FPT 280 при прошивке BIOS или снятие защиты биос
Восстановление биоса программатором от phants
СОФТ И ДРАЙВЕРА для програматора CH341A
НАСТРОЙКИ
Справочник по настройкам (параметрам) BIOS
Intel Rapid Storage — настройка RAID для Legacy и UEFI
Cluster-on-Die (COD)
включен COD, Early Snoop
CMD Normalization
Описание настроек AMI биоса на русском языке»Булат BIOS_UEFI. Руководство по эксплуатации v.1.1″
SPEC CPU2006 Platform Settings for Sugon Intel-based Systems
ОТКЛЮЧАЕМ (ВКЛЮЧАЕМ) CSM
Где находится настройка таймингов в BIOS iEngineer
SATA Device Type: влияние параметров BIOS на производительность SSD
Настройка управления оборотами вентиляторов в BIOS от phants
СБРОС НАСТРОЕК BIOS failsafe и optimal
Сброс настроек BIOS «вслепую»
РАЗНОЕ
ВЕРСИИ ME региона в заводских BIOS X99-TF
КАК ОТЛИЧИТЬ БИОСЫ X99-TF от 28.10.19 и от 25.05.20
КАК ПРОВЕРИТЬ ECC и Command Rate (CR)
Проблемы с оригинальным Bios’ом материнских плат X99Z-V102 и Huananzhi-AD3 (2011-3) и других.
Утилита для смены логотипа биоса ChangeLogo
НАБОР LOGO для матаренских плат x99 от Houston Sad
Инструменты для работы с BIOS
ВНИМАНИЕ! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ
Любая прошивка осуществляется на свой трах и риск без каких либо гарантий. Администрация форума не несет отвественности за последствия. Если не уверены, купите программатор или заручитесь поддержкой Зеонщика в своем городе (найти можно через телеграмм чат).
ПОСЛЕ ПРОШИВКИ ЛЮБЫМ СПОСОБОМ КРОМЕ ПРОГРАММАТОРА КРАЙНЕ РЕКОМЕДУЕТСЯ СДЕЛАТЬ СБРОС НАСТРОЕК БИОС ПЕРЕМЫЧКОЙ ИЛИ БАТАРЕЙКОЙ. ИЗ ПОД WINDOWS НЕЛЬЗЯ ПРОШИТЬ BIOS ЕСЛИ СИСТЕМА В СОСТОЯНИИ ПОСЛЕ СНА! В ЛЮБОМ СЛУЧАЕ НЕ РЕКОМЕНДУЕТСЯ ШИТЬ ПРИ ПОСТ КОДЕ НА МАТЕРИНСКОЙ ПЛАТЕ 73, ДОЛЖЕН БЫТЬ АА (84)
При прошивке из под Windows отключаем БЫСТРЫЙ ЗАПУСК в настроках самой OS и перезагружаемся. Также обязательно надо после прошивки выключить систему и включить (не перезагрузка) для гарантированого прописывания параметров хаба (Ме регион), а то всякие недоразумения могут быть, это же касается изменения некоторых настроек, особенно таймингов.
Биосы от материнских плат HUANANZHI x99-TF, x99-F8, x99-T8, X99-8M, X99-8MD3 совместимы! Но были жалобы, что на x99-F8 и x99-T8 при прошивке биоса x99-TF не работали дополнительные слоты ОЗУ.
Также совместимы биосы от материнских плат Running X99Z-V102 / Kllisre X99Z-V102 / ALZENIT X99M-CE5, X99-PE7(X99 V1.2) / XLZ X99Z-V102
Отличия августовских биосов (17-26.08.20) HUANANZHI от майского (20.05.20) от phants
Заводские bios HUANANZHI от 17.08.20, 26.08.20, 15.01.21 десктопные, со всеми вытекающими, например отключен ECC, не рекомендуется к использованию с разгоном серверной памяти, кроме того отсутствует пункт настройки таймингов! В биос от 26.08.20 и 15.01.21 и более поздних также Command Rate (CR) стабильно 3T (CR3) независимо от настроек BIOS! Кроме того следует иметь ввиду, что некоторые пользователи при прошивке bios от 17.08.20 окирипчивали плату — плата зависала на пост коде 19 (Pre-memory South-Bridge initialization is started). В часности окирпичивание подтверждают phants и miyconst и другие пользователи. Обычно такой посткод возникает при проблемах MЕ регионом. Думаю проблема в кривом отключении ME региона в биосе от 17.08.20, хотя в этом биосе также присутствует кривой модуль, что исправлено в версии Кошака. В биос 13.12.21 вернули ECC …. Они биос под майнинг допиливали…
А ECC очень желателен для майнинга как для любого сервера. С официального сайта Description : Optimize ECC above 4G uffi network card
В биосах от iEngineer для плат HUANANZHI rev.1 модуль CSM не работает (системный диск должен быть GPT, а видекарта поддерживать UEFI), но режим UEFI работает более адэкватно. Если у вас видеокарта не стартует в режиме UEFI, и обновление биоса видекарты не помогло, можете попробовать биос от iEngineer, некоторым это помогло решить проблему. Также некоторым прошивка биос от iEngineer, помогла решить проблему работы видекарты в PCI-E 1.0. Оригинальные биос от iEngineer можно прошить и без программатора, например через FPT, но полный откат только программатором!!! На биосе для x99z v102 CSM работает
ВНИМАНИЕ В БИОСЕ ИНЖЕНЕРА x99-TF (F8) CX99DE27-EARLY.BIN ПО УМОЛЧАНИЮ ЧАСТОТА ПАМЯТИ 2400 и соотвествующие тайминги
Bios от 25.05.20 лучший заводской и полноценный серверный биос для плат HUANANZHI первых ревизий.
ВНИМАНИЕ!!! Версии BIOS для плат HUANANZHI REV 2.0 можно смело шить на более ранние ревизии, а биосы от плат HUANANZHI первых ревизий, без программатора, шьем на REV 2.0 ТОЛЬКО с исправленым table VSCC, которые есть в шапке ниже.
ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS
Ниже сами BIOS
BIOS (UEFI) для разных плат от Koshak1013 (phants) (Гитхаб Кошака)
BIOS от iEngineer для плат HUANANZHI X99-F8, X99-TF, MACHINIST X99Z V102, Jingsha x99 dual BQ36
Коллекция оригинальных (заводских) биосов для китайских плат x99 плюс обзоры от Miyconst
Внимание REV. 1.2 HUANANZHI полностью рандомная, по этому, что шить спрашиваем на форуме, указывая марикровку микросхемы биос, мультиконтроллера, аудиокодека!
HUANANZHI rev. 1 (nuvoTon nct5532d)
БИОС x99-TF iEngineer CX99DE27 от 25.11.20 с разлочеными регионами от v111
БИОС x99-TF iEngineer CX99DE27-Early от 03.12.20 с разлочеными регионами от v111
BIOS Koshak1013 (phants) HUANANZHI X99-TF X99-F8 X99-T8 v007 от 25.05.2020 с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2
Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-TF, x99-F8 x99-T8 rev. 1 (nuvoTon nct5532d) с анлоком и андервольтингом с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS патченные Ultimate Patcher Tool Nalex ver. 2.2
HUANANZHI rev. 2.0 (nuvoTon NCT5567D-B)
Какие биосы (временно) можно шить на x99-T8 rev. 2.0
BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS Koshak1013 (phants) HUANANZHI x99-TF x99-F8 x99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888), table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128), Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2
Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex
BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS с анлоком и андервольтингом Koshak1013 (phants) HUANANZHI X99-TF, X99-F8 и X99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
Jingsha X99-8D3 X99-D8
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d)
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
БИОС JINGSHA X99-D8 iEngineer AD12RD29 от 24.10.21
BIOS iEngineer AD12RD29 от 24.10.21 JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
Тестовые BIOS v111 JINGSHA X99-8D3 (Kllisre) X99-D8 (HUANANZHI x99-T8)
Заводской Bios X99-D8 v003 с открытыми таймингами от VK239
Заводской Bios X99-D8v003 с открытыми таймингами от VK239 и удаленным микрокодом
ДАМП BIOS Jingsha X99 V1.0 (X99-8D3) от 06.08.19
BIOS Jingsha X99 V1.0 (X99-8D3) от 09.10.19 Ver: KLX99017
BIOS Jingsha Jingsha X99 V1.0 (X99-8D3) от 09.10.2019 Ver: KLX99017 с таймингами
Jingsha X99-8D3 BIOS от Технопланеты
Заводской Bios Jingsha X99 -E8i (Q87) v5.11 от 05.08.2021
ДРУГИЕ «БРЭНДЫ»
Bios для платы Machinist (Runing) X99Z v102 Date: 27/05/2020 12:00:00 Ver: AAX99018 от kostiaprofrom
Bios для платы Machinist (Runing) X99Z v102 с анлоком и адервольтингом 70-50-70-1500-FVID от VK239
Модифицированный Bios для платы Machinist (Runing) X99Z v102 от ТехноПланета
Биос для PlexHD X99 D4 с анлоком турбобуста и андервольтингом -50_50 от Vladimzam
Биос для ZX-99EV3 1.23, 1.31 с анлоком турбобуста и андервольтингом -60-50 через S3peim от Vladimzam
Набор bios SZMZ X99M-G2 V1.0
Bios Jingsha x99 dual BQ36 v1.1 от ASUS Z10PA-D8
Bios Jingsha, (kllisre) x99m-g v1.0 unlock turboboost -60-50 (-80-50)
ДАМП BIOS atermiter x99 v203 от 24.09.2021 + турбобуст сделал+ андервольтинг на -100/120 rainystorm
Полезные ссылки и дополнительные материалы
Сайт YouTube канала Технопланета с ссылками на материнские платы платы и другие комплектующие с AliExpress
Ресурс xeon-e5450.ru с хорошим описанием китайских плат на данном сокете
Xeon Live
https://vk.com/huanan_x79, https://vk.com/id2485616 (оно же в другом формате https://vk.com/@2485616)
Guide2011-3 на GitHub
Магазин HUANANZHI Official Store на aliexpress
Сайт HUANANZHI
Сайт JINGSHA
Драйвера huananzhi
Установка/обновление драйверов, через интернет. IObit Driver Booster
Программа для расчета мощности блока питания
Инфо по процессорам Xeon E5. Сравнение, спецификации
Сравнение производительности в играх по всем популярным xeon v3 с активированным турбо хаком от mik-gambit
Тест термопрокладок, для замены на VRM
Инструкция по обновлению драйвера NVMe контроллера
Конвертация MBR в GPT, в Windows 10
Программа диагностики Intel® Processor Diagnostic Tool
Рекомендуемые YouTube каналы
ТехноПланета
Miyconst
Купи дёшево
Artem Browser
Hard Test
Cifrograd
BEN4MARK
FPS с анлоком и без в играх 2678+RX580 на канале v111
Сопутствующие товары
Радиаторы охлаждения VRM HUANANZHI X99 TF F8 T8
Радиаторы охлаждения VRM MOS для материнских плат серии X99 — HUANANZHI,Atermiter, Kllisre, Machinist и другиих от NV-Case Store
Оригинальные вентиляторы охлаждения VRM X99 (TF, F8, Т8, AD3)
Разветвитель разьема CPU_FAN
Разветвитель вентиляторов 4 pin без доп питания
Разветвитель разьемов USB 2.0
ПРОГРАММАТОР CH341A
Программатор EZP2019
«прищепка программатора DIP8»
«КРОВАТКИ» под микросхему биос и съемные микросхемы в корпусе DIP8
Wi-Fi и Bluetooth модуль в M2 слот
WiFi 5 — Bluetooth 5.0 M.2
Угловой переходник разьема USB 3.0 на переднюю панель
Радиатор для M.2 дисков
Радиатор побольше для M.2 дисков
Ремонт. Диагностика
ДАТАШИТЫ на nuvoTon nct5532d и NCT5577D
ДАТАШИТЫ XM25QH128AHIG MX25L12833F W25Q128FV W25Q128JV
ПРИМЕР ДИАГНОСТИКИ МОСТА (ЧИПСЕТА) НА ПЛАТАХ x99
РАСПИНОВКА LGA 2011-3
РАЗВОДКА МИКРОСХЕМЫ BIOS X99-TF
РАСПИНОВКА разьема jcom на китайских материнках
Схемы материнских плат. Где искать. Чем смотреть.
Схемы,дампы,мануалы,даташиты
Барахолка
Раздел для частных объявлений по продаже своих комплектующих только для участников форума. Принимаются объявления только по продаже б/у процессоров LGA 2011 v3, китайских материнских плат x99, ОЗУ DDR3 и DDR4, другие комплектующие можно указывать только как добавление к вышеуказанным. Только частные объявления по адекватным ценам никакой коммерции. Объявления значительно, превышающие цены на АлиЭкспресс публиковаться не будут. Для добавления Вашего объявления пишем кураторам темы, указываем наименование, состояние, цена, город, страна. Для продающих в связи с переходом на AMD услуга платная. Барыги проходят мимо.
1. darckICE Серверная Samsung DDR3 16gb ECC REG 1333 Мгц.
3500р за штуку есть 10 штук. При покупке от 4ех 3000р за штуку.
Б/У снята с сервера hp. Стабильная работа в 4ех канале на частоте 1866 Мгц с таймингами 10-10-10-28.
Владивосток. Россия.
#77
2. VEugene
Продаю комплект вот такой:
https://aliexpress.ru/item/100500314818 … 1667062299
Только камни 2666 v3
Состав:
HUANANZHI X99-F8D LGA2011-3
Xeon E5 2666 v3 — 2 шт.
Кулера для CPU — 2 шт.
8G DDR4 2133 REG ECC память — 2 шт.
128G M.2 NVMe SSD (китайский) — 1 шт.
Комплект был запасной, куплен целиком мной лично, заменены в нем только камни (изначально были 2690 v3)
Все проверено, запускается.
Цена 22000 руб.
В Москве.
ДОНАТ для разработки BIOS и S3TurboTool
ser8989 — поддержка сюда 5366-7два80-9045-9598 (МТС-Банк). Для Кошака Qiwi +7-902-два13-33-10 или 4276-6900-10два6-7273 (Сбербанк). Большое спасибо!
Telegram болталка
По вопросам заполнения шапки пишите в личку m026
У кого Jingsha X99 V1.0 (X99-8D3) с BIOS после 09.10.2019, а также JINGSHA (Kllisre) X99-D8 с BIOS новее чем 15.04.2020 просьба поделится дампом.
При обращении на форум с проблемой не работоспособности или не стабильной работы вашей сисемы ОБЯЗАТЕЛЬНО указываем процессор, материнскую плату (ревизию) и ее чипсет, ОЗУ (разгон), наличие анлока и андервольтинга, дату BIOS и другие необходимые параметры. Учасники форума не обладают экстрасенсорными способностями!
Последний раз редактировалось m026 20.02.2023 12:24, всего редактировалось 873 раз(а).
На чтение 11 мин Просмотров 47 Опубликовано 8 апреля 2023 Обновлено 8 апреля 2023
Содержание
- Atermiter X79 (X79_PRO v1.0)
- Характеристики
- Bios и разгон
- Где купить
- Подключение передней панель к материнской плате
- Подключение индикаторов и кнопок питания
- Подключение USB передней панели к материнской плате
- Подключение аудио передней панели к материнской плате
- Machinist X99-RS9
- Характеристики
- Совместимость с оперативной памятью
- Возможности Bios
- Часто задаваемые вопросы
Atermiter X79 (X79_PRO v1.0)
Atermiter X79 (точная маркировка X79pro v1.0, также встречается X79M pro) — очередная бюджетная китайская плата, появившаяся летом 2019. Отличается от большинства конкурентов полным отсутствием как sata 3.0 и nvme, так и usb 3.0. Однако, благодаря этому, является одним из самых дешевых вариантов.
В 2021 году в продаже почти не встречается, ближайшие аналоги — Kllisre X79 M2 M3, X79G, X79 v2.71.
Характеристики
| Модель | Atermiter X79 (X79_PRO v1.0) |
|---|---|
| Сокет | LGA 2011 |
| Чипсет | С206 H61 или другой десктопный |
| Поддерживаемые процессоры | Intel Core I7, Xeon 1600, 2600 (v1, v2) |
| Поддерживаемая оперативная память | 2 х DDR3 DIMM, двухканальная, поддержка ECC и non-ECC памяти |
| Управление таймингами | После прошивки (программатор не требуется) |
| Слоты расширения | 1 x PCI-e x16 2 x PCI-e X1 |
| Дисковая подсистема | 4 x SATA 2.0 |
| Разъемы для вентиляторов | 1 x для процессорного кулера (4 pin) 1 x для корпусных вентиляторов (4 pin) |
| Порты | 2 x PS/2 8 x USB 2.0 (+ выносные на корпус) 1 x LAN 5.1 audio |
| Форм-фактор и Размеры, мм | mATX , 177 x 237 mm. |
| Примерная цена | 3 500 — 4 500 руб. |
О самой плате сказать особо нечего, это типичный экземпляр двухканальной китайской материнской платы. Качество исполнения также вполне стандартное, придраться особо не к чему. Немного огорчил размер радиатора над vrm, но поскольку подобные платы редко берутся под большой разгон, на это можно закрыть глаза.
Bios и разгон
X79_pro работает на стандартном для китайских плат биосе производства American Megatrends. Помимо рабочего смартфана, стоковая версия ничем не выделяется. Нет возможности изменять тайминги памяти, а в некоторых случаях отсутствует и возможность поднятия её частоты.
К счастью, к плате подходит bios от другой китайской материнки — PlexHD. После его прошивки (шьется без программатора, через fpt) появляется как возможность разгона процессоров (с разблокированным множителем) и памяти (вплоть до 2133 Мгц), так и возможность править тайминги. Учитывая наличие всего двух каналов ram, такая прошивка может достаточно сильно поднять производительность системы.
PlexHD_MierivaL_modМод-биос от платы PlexHD
Размер файла: 3 MB Кол-во скачиваний: 2732
Редактирование таймингов, доступное после прошивки
Если прошивать биос не хочется, для доступа к таймингам можно попробовать утилиту Intel XTU.
Стоит упомянуть и о минусах. Они достаточно стандартны для бюджетных моделей: не работает режим сна (можно заменить гибернацией или батником) и неверно показывается температура платы (не критично).
Где купить
В настоящее время модель почти не встречается в продаже и, вероятно, полностью снята с производства.
Оперативная память Обычную десктопную DDR3 можно купить здесь (Zifei), здесь (Atermiter) и вот тут (Kingston HyperX Fury). С недавних пор память выпускает даже Huananzhi. Недорогая серверная DDR3 ECC REG есть у следующих продавцов:
- Первый
- Второй
- Третий
Оригинальные серверные модули Samsung 1866 Мгц можно найти у этого продавца.
Источник
Подключение передней панель к материнской плате
В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.
Подключение индикаторов и кнопок питания
Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.
Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).
Рис. №1. Разъемы передней панели.
Рис № 2.0. Разъем передней панели на материнской плате.
Рис № 2.1. Разъем передней панели на материнской плате.
Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.
Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.
Рис № 2.2. Полярность проводов передней панели.
Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.
PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.
PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.
RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.
HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.
SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.
Рис № 3. Распиновка контактов передней панели на материнской плате
Подключение USB передней панели к материнской плате
Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.
Рис № 4.0. Полярность USB.
Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.
Рис №4.1. Подключение USB 2.0 передней панель к материнской плате.
Рис №4.2. Подключение USB 3.0 передней панель к материнской плате.
Рис №4.3. Подключение USB 2.0 к материнской плате.
Подключение аудио передней панели к материнской плате
Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.
В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.
Рис №5.0. Подключение аудио к материнской плате.
Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.
Рис №5.1. Вид штекера аудио на материнской плате.
Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.
Рис №5.2. Распиновка аудио на материнской плате.
Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.
Источник
Machinist X99-RS9
Материнская плата с маркировкой X99-RS9 появилась в продаже в начале 2021 года под брендом Machinist. Модель пришла на смену удачной, но уже снятой с производства платы X99Z v102, но в отличии от своего предшественника предназначена для более бюджетных сборок.
Характеристики
| Модель | Machinist X99-RS9 |
|---|---|
| Сокет | LGA 2011-3 |
| Чипсет | Q87 B85 или другой десктопный |
| Поддерживаемые процессоры | Intel Core, Xeon 1600, 2600 (v3, v4) |
| Приблизительный максимальный TDP процессора | ≤90W |
| Поддерживаемая оперативная память | 4 х DDR4 DIMM, четырехканальная, поддержка ECC и non-ECC памяти 186621332400 Мгц Максимальный объём: 64 Гб |
| Управление таймингами | В стоковом биосе недоступно |
| Слоты расширения | 1 x PCI-e x16 2 x PCI-e X1 |
| Дисковая подсистема | 4 x SATA 3.0 1 x M2 NVME 1 x M2 NGFF |
| Разъемы для вентиляторов | 1 x для процессорного кулера (4 pin) 1 x для корпусных вентиляторов (4 pin) 2 x для корпусных вентиляторов (3 pin) |
| Порты | 2 x PS/2 2 x USB 3.0 (+ выносные на корпус) 4 x USB 2.0 (+ выносные на корпус) 1 x LAN 5.1 audio (ALC662) |
| Форм-фактор и Размеры, мм | mATX, 235 x 185 mm. |
| Примерная цена | 5 000 — 6 000 руб. |
Как и все китайские материнки, вышедшие в 2021 году, модель работает на десктопном чипсете. Первые партии идут на Q87, но может встречаться и B85, функциональность от этого не зависит.
К преимуществам RS9 можно отнести полноценный четырехканальный режим работы памяти, наличие двух разноформатных портов для M2-накопителей и порт M2-Wi-Fi.
Стоит отметить, слот M2-NGFF и один из Sata портов висят на одной линии и не могут работать одновременно, поэтому при подключении M2-накопителя работоспособными останутся только 3 sata порта.
К недостаткам — упрощенную подсистему питания (за питание CPU теперь отвечают только 3 фазы), рассчитанную на работу с процессорами с TDP не выше
90-100W и традиционные баги китайских плат: некорректную работу датчиков температуры платы и процессора (температура ядер показывается корректно), а также датчик энергопотребления процессора, показывающий неверную информацию.
Если отключение мониторинга датчика PCH / Bibxy не помогло, значит причиной зависания является другой датчик (или несколько). В таком случае отключаем мониторинг всех датчиков и поочерёдно начинаем их включать, пока не наткнёмся на виновника.
Совместимость с оперативной памятью
Перед покупкой всегда проверяйте отзывы! Также не лишним будет написать продавцу, для какой платы вы приобретаете память. Китайцы, как правило, хорошо осведомлены о работе своих комплектующих в различных системах.
Возможности Bios
Плата работает на традиционной для китайцев версии AMI Bios. Стоковая версия не может управлять таймингами памяти, также некорректно работает режим сна (для нормального засыпания можно попробовать использовать способ от 2011 сокета).
Smartfan работает нормально, но только для 4-пинового процессорного кулера. Меню для разгона процессоров с разблокированным множителем присутствует, но не функционирует.
Прошить плату можно прямо из под Windows, с помощью FPTw. Защиты от записи биос не имеет.
Биосы от x99z v102 несовместимы с RS9, но зато на плату можно прошить биос от Huananzhi x99-8m-f (с чипсетом B85). По наблюдениям некоторых владельцев, биос от Huananzhi является более стабильным, чем родной.
Часто задаваемые вопросы
Возможен ли анлок турбо-буста на данной плате?
Возможен, как и на других материнках китайского производства. Анлок можно выполнить самому через S3TurboTool, либо прошить биос с уже встроенным анлоком.
Где взять драйверы для платы?
Как правило Win 10 сама находит и устанавливает все необходимые драйверы. Для более старых ОС можно воспользоваться каким-либо драйвер-паком. Например Snappy Driver Installer.
Не стоит использовать программы Driver Booster или Auslogics driver updater, так как они могут повреждать биос, после чего восстановить плату можно будет только программатором.
Потянет ли данная модель Xeon e5 2678 v3 и схожие по мощности процессоры?
Устанавливать процессоры с высоким tdp — не самая лучшая идея. При обычных нагрузках использовать 2678 v3 можно, но лучше направить в зону vrm дополнительный вентилятор. Для использования подобных моделей с длительными высокими нагрузками плата не предназначена, разумный максимум — Xeon e5 2640 v3.
Источник
На чтение 3 мин Опубликовано Обновлено
Atermiter X99 Turbo D4: мощная материнская плата, предназначенная для самых требовательных пользователей. Она оснащена функциональным и мощным Биосом, который позволяет проводить различные настройки и улучшения производительности. В этой статье вы найдете полное руководство по настройке Биоса для Atermiter X99 Turbo D4 и узнаете, как максимально извлечь потенциал из этой материнской платы.
Биос: это базовая система ввода-вывода, которая отвечает за запуск компьютера и управление железом. Она имеет различные настройки, которые позволяют пользователю изменять параметры работы компьютера. Производители материнских плат предоставляют разные функции и настройки в Биосе, и Atermiter X99 Turbo D4 не исключение.
Перед тем, как начать настраивать Биос для Atermiter X99 Turbo D4, важно ознакомиться с руководством пользователя и рекомендациями производителя. Это обеспечит правильную и безопасную работу вашей системы.
В этой статье мы рассмотрим основные настройки, которые вы можете провести с помощью Биоса для Atermiter X99 Turbo D4. Мы рекомендуем оставить настройки «по умолчанию» в тех случаях, когда вы не уверены в своих действиях, чтобы избежать проблем и потенциальных ошибок.
Содержание
- Atermiter X99 Turbo D4: полное руководство и настройки
- Вход в BIOS
- Настройки BIOS
- Сохранение настроек
Atermiter X99 Turbo D4: полное руководство и настройки
В этой статье мы рассмотрим основные функции и настройки BIOS для Atermiter X99 Turbo D4.
Вход в BIOS
Для входа в BIOS при запуске компьютера необходимо нажать определенную клавишу, которая зависит от производителя материнской платы. Для Atermiter X99 Turbo D4 эта клавиша обычно DEL или F2. Необходимо нажимать эту клавишу до появления экрана BIOS.
Настройки BIOS
Как только вы вошли в BIOS, вы увидите множество различных настроек, которые можно редактировать. Вот некоторые из них:
| Настройка | Описание |
|---|---|
| Boot Order | Позволяет установить порядок загрузки устройств (например, жесткий диск, DVD-привод, USB-устройства и т.д.). |
| Overclocking | Позволяет увеличить производительность системы, увеличивая тактовую частоту процессора, памяти и других компонентов. |
| Power Management | Позволяет настроить энергосберегающие функции компьютера. |
| Security | Позволяет установить пароль на BIOS, чтобы защитить компьютер от несанкционированного доступа. |
Сохранение настроек
После внесения изменений в BIOS необходимо сохранить настройки и перезагрузить компьютер. Это можно сделать, выбрав соответствующий пункт меню в BIOS или нажав определенную клавишу (например, F10) для сохранения и выхода.
Если вы не уверены, какую настройку изменять, лучше не менять ничего или проконсультироваться с профессионалом, чтобы не повредить оборудование или потерять данные.
Настройка BIOS для Atermiter X99 Turbo D4 может быть сложной задачей для новичков, но с практикой и пониманием основных функций, вы сможете настроить компьютер так, чтобы он работал максимально эффективно.
Atermiter X99 D4 красная. Распаковка и биосыПодробнее

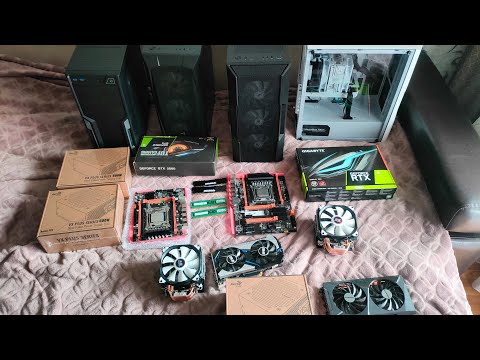

Компьютер с AliExpress Atermiter x99 1.41V + Xeon e5-2670v3 + 2x8gb DDR4 быстрая сборкаПодробнее

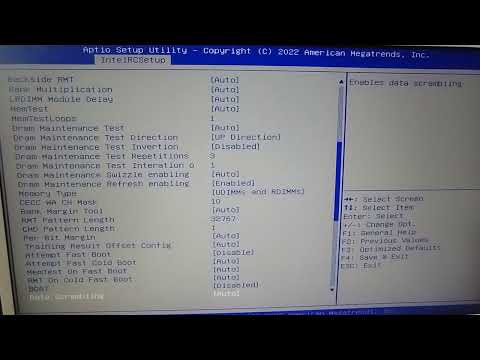

Обзор настроек BIOS материнской платы MACHINIST X99-MR9SПодробнее
MACHINIST X99-MR9S | Ошибка FF | Циклический ребут | Прошивка BIOSПодробнее
Ошибка FF . Дело не в Bios! Восстанавливаем китайскую материнскую плату MACHINIST X99.Подробнее
Huananzhi X99-QD4 и Intel Xeon E5-2667v4: бюджетный апгрейдПодробнее

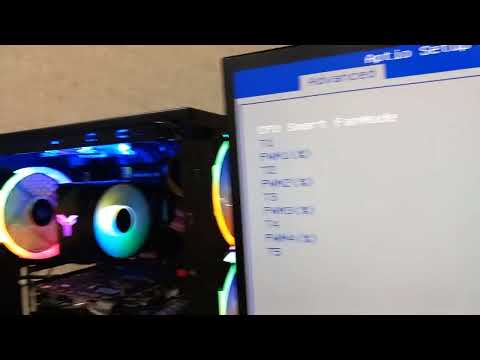

Как регулировать обороты вентилятора в биосе на плате Huananzhi QD-4Подробнее

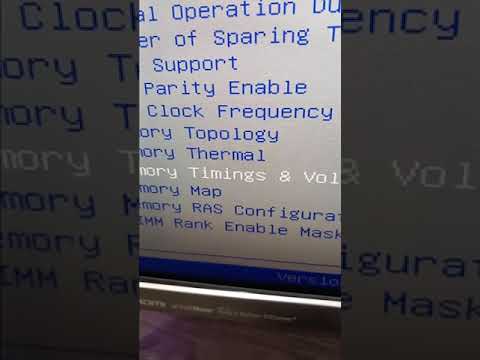

Huananzhi QD4 настройки оперативной памяти в биосПодробнее

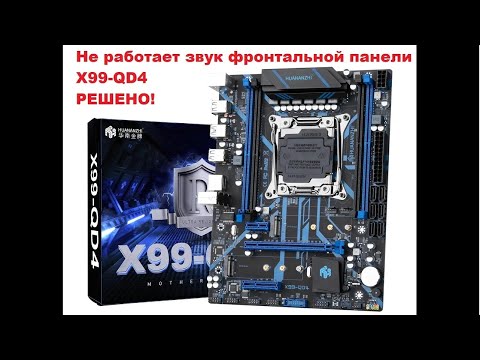

X99-QD4 не работает фронтальная панель,решение проблемыПодробнее
Как Сбросить Настройки БИОС, если Компьютер не Запускается: на примере MSI материнкиПодробнее
Почти Универсальный биос для китай плат 2011v3Подробнее
Как установить Windows 10 на huananzhi x99 qd4 2670v3Подробнее
Подробная инструкция как собрать компьютер на 2670v3 HUANANZHI X99 QD4Подробнее

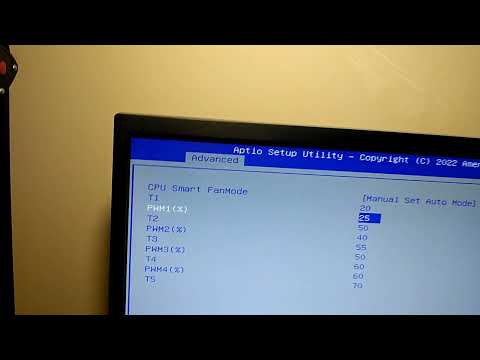

huananzhi x99-qd4 регулировка оборотов вентиляторов через biosПодробнее
atermiter x99 v201 настройка установки о.с. с флешкиПодробнее
huananzhi x99 qd4 Один минус! Но лучшая!Подробнее

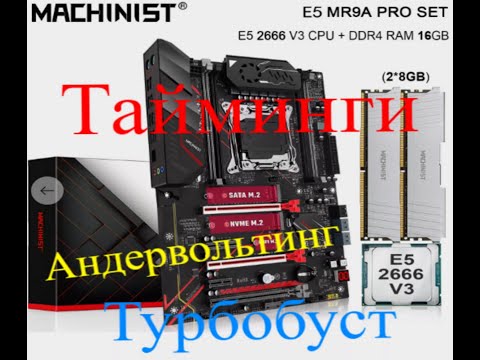

Machinist MR9A PRO MAX — Турбобуст Андервольтинг ТаймингиПодробнее
⚡️Анлок турбобуста любого процессора XEON 26**-v3 ⚡️Подробнее
События
Содержание
- 1 Характеристики
- 2 Совместимость с памятью DDR4
- 3 Возможности Bios
- 4 Частые вопросы
- 5 Где купить
Плата с маркировкой X99H появилась в продаже еще в 2021 году. Модель относится к самому бюджетному сегменту и рассчитана на работу с процессорами начального уровня.
Несмотря на максимальную упрощенность и заметные недостатки, X99H достаточно быстро стала популярна и заняла свою нишу. Со временем было выпущено несколько новых ревизий.
Также встречается под названием Atermiter D4.
Характеристики
| Модель | X99H v1.41 |
|---|---|
| Сокет | LGA 2011-3 |
| Чипсет | H81/B85/Q87/Z97 или другой десктопный |
| Поддерживаемые процессоры | Intel Core, Xeon 1600, 2600 (v3, v4) |
| Поддерживаемая оперативная память | 4 х DDR4 DIMM, двухканальная, поддержка ECC и non-ECC памяти, максимальный объём 128 Гб |
| Управление таймингами | Есть |
| Слоты расширения | 1 x PCI-e x16 1x PCI-e X1 |
| Дисковая подсистема | 3 x SATA 3.0 1 x M2 (NVME/NGFF) |
| Разъемы для вентиляторов | 1 x для процессорного кулера (4pin) 2 x для корпусных вентиляторов (4pin) |
| Порты | 2 x USB 3.0 (+ выносные на корпус) 6 x USB 2.0 1 x LAN 5.1 audio |
| Форм-фактор и Размеры, мм | mATX, 245 x 190 mm |
| Примерная цена | $35 — $45 (aliexpress) |
Из-за обилия версий и отсутствия внятной истории изменений, нельзя точно сказать, с какими именно характеристиками придёт та или иная плата.
Первые ревизии (v1.11-1.21) имели самый простой аудио-кодек ALC662 и сетевой чип на 100 мб\с.
В дальнейшем (v1.3\1.31) был заменен сначала сетевой чип на гигабитный, а затем (v1.4\1.41) и аудио — на ALC888\897.
Менялись и компоненты подсистемы питания, но во всех случаях она состояла из 3 сдвоенных фаз, рассчитанных на наиболее простые процессоры с максимальным TDP не более 90-100W.
Для первых ревизий характерен сброс максимальной частоты на 100-200 Мгц при высоких нагрузках.
Помимо этого, использовались абсолютно случайные чипсеты, начиная от серверного C224 и заканчивая десктопным Z97.
Неизменным осталась лишь двухканальная конфигурация памяти (первыми нужно заполнять дальние от процессора слоты) и двухформатный порт М2.
Переключение режимов работы M2 порта осуществляется с помощью перемычек
Что делать если система зависает в Aida64
Для большинства китайских плат, построенных на базе десктопных чипсетов (H81, B85, Q87 и других) характерна некорректная работа датчика температуры платы и\или процессора (температура ядер при этом показывается правильно).
Данный недостаток не являются критичными, однако некорректная работа датчика вызывает зависания при обращении к нему таким софтом как Aida64. По той же причине система не может пройти тест стабильности аиды и, вероятно, другие тесты в аналогичном ей диагностическом ПО. К счастью, исправить ситуацию достаточно просто.
Отключаем мониторинг аидой проблемного датчика PCH / Bibxy.
Если отключение мониторинга датчика PCH / Bibxy не помогло, значит причиной зависания является другой датчик (или несколько). В таком случае отключаем мониторинг всех датчиков и поочерёдно начинаем их включать, пока не наткнёмся на виновника.
Совместимость с памятью DDR4
К сожалению, не вся оперативная память совместима с системами LGA2011-3. Так, судя по всему, не будут работать десктопные DDR4 модули, содержащие 8 банков памяти. С ними загрузка останавливается на пост кодах 67 (b7) или 35 (53). Модули на 16 банков при этом работают исправно. Проблема в том, что определить такие модули на вид не получится, так как количество банков и количество чипов памяти могут не совпадать. Однако, известно, что точно не заработают модули с 4 чипами.
Ранговость памяти значения не имеет, но при прочих равных лучше выбрать двухранговые, а не одноранговые модули, так как они покажут наиболее высокую производительность. При выборе модулей по 32 Гб стоит отказаться от четырехранговой памяти, подобные модули могут вовсе не заработать на китайских платах.
Еще один нюанс — в spd должна быть записана информация для работы на поддерживаемой процессором частоте, в большинстве случаев это 2133 или 1866 Мгц.
ECC REG память такой проблемы лишена и работает вся, при этом её стоимость в последнее время почти сравнялась в обычными десктопными модулями. Поэтому для обеспечения 100% совместимости лучшим вариантом будет использование именно серверных модулей.
Проверенная обычная память с али:
- Atermiter 4 \ 8 \ 16 ГБ, Частота 2133 \ 2400 \ 2666 МГц
- Vaseky 4 \ 8 \ 16 ГБ, Частота 2133 \ 2400 МГц
- VEINEDA 4 \ 8 \ 16 ГБ, Частота 2133 \ 2400 \ 2666 МГц
Перед покупкой всегда проверяйте отзывы! Также не лишним будет написать продавцу, для какой платы вы приобретаете память. Китайцы, как правило, хорошо осведомлены о работе своих комплектующих в различных системах.
Серверные модули:
- Samsung DDR4 ECC REG
- Более дешевый вариант серверной памяти от Kllisre
- Еще один вариант
Альтернативный вариант: покупка в оффлайн магазине, где предусмотрен обмен, в случае если память не запустится.
Проверенная десктопная память из локальных магазинов
В скобках указан объём, частота и ранговость (если известно)
- Samsung M378A1G43TB1 (2666, 2 rank)
- Samsung M378A1G43EB1-CRC (8GB, 2400, 1 rank)
- Crucial BLE4G4D32AEEA (4GB, 3200, 1 rank)
- Crucial Basics CB8GU2666 (8GB, 2666, 1 rank)
- Crucial CT4G4DFS8266 (4GB, 2666, 1 rank)
- Crucial CT2K8G4DFS8266 (8GB, 2666, 1 rank)
- Crucial CT4G4DFS8213 (4GB, 2133, 1 rank)
- Crucial CT8G4DFRA32A (8GB, 3200, 1 rank)
- Silicon Power SP008GBLFU266B02 (8GB, 2666, 1 rank)
- Goodram IRDM X Blue IR-XB3200D464L16SA/16GDC (8GBx2, 2666, 1 rank)
- SK Hynix HMA82GU6JJR8N-VK (16GB, 2666, 2 rank)
- SK Hynix HMA81GU6AFR8N-UH (8GB, 2400, 1 rank)
- AMD Radeon R7 Performance Series R744G2606U1S-UO (4GB, 2666, 1 rank)
- AMD Radeon R7 Performance Series R744G2400U1S-UO (4GB, 2400, 1 rank)
- ADATA AD4U266638G19-D (2666, 1 rank)
- Corsair Vengeance LPX CMK16GX4M2B3200C16 (3200, 1 rank)
- QUMO QUM4U-4G2400C16 (4GB, 2400, 1 rank)
Возможности Bios
Версий биос существует не меньше, чем самих ревизий платы. Основным отличием является управление таймингами памяти, ставшее доступным в ревизиях 1.3\1.31.
В остальном стоковая прошивка представляет собой типичный китайский продукт, основанный на коде American Megatrends. Присутствуют все классические недоработки: врущие датчики температуры, отсутствие smartfan’а для 3pin кулеров, нерабочий режим сна и другие мелкие недостатки.
Что делать если система зависает в Aida64
Для большинства китайских плат, построенных на базе десктопных чипсетов (H81, B85, Q87 и других) характерна некорректная работа датчика температуры платы и\или процессора (температура ядер при этом показывается правильно).
Данный недостаток не являются критичными, однако некорректная работа датчика вызывает зависания при обращении к нему таким софтом как Aida64. По той же причине система не может пройти тест стабильности аиды и, вероятно, другие тесты в аналогичном ей диагностическом ПО. К счастью, исправить ситуацию достаточно просто.
Отключаем мониторинг аидой проблемного датчика PCH / Bibxy.
Если отключение мониторинга датчика PCH / Bibxy не помогло, значит причиной зависания является другой датчик (или несколько). В таком случае отключаем мониторинг всех датчиков и поочерёдно начинаем их включать, пока не наткнёмся на виновника.
Отдельно стоит выделить сломанный функционал сброса настроек. Если выставить слишком низкие тайминги или еще каким-то образом привести прошивку в состояние, не способное загрузиться, то единственным выходом будет перепрошивка биоса программатором.
Помимо этого, из-за обилия ревизий и различных конфигураций, нельзя на 100% гарантировать успешную прошивку сторонним биосом. Поэтому хотя прошивка и возможна без программатора, его наличие под рукой крайне рекомендуется.
x99h_1-21-31 Стоковый биос от платы v1.2, также встречался в v1.31. + версии с анлоком и андервольтом. BIOS Date: 08/10/2021 Ver: X99HA00E
Размер файла: 15 MB Кол-во скачиваний: 469
X99H14_backup
Стоковая прошивка с платы v1.41. BIOS Date: 11/25/2022 Ver: X99HA00L
Размер файла: 4 MB Кол-во скачиваний: 372
x99h14_2023
Более свежий биос с платы v1.41 + версия с анлоком и андервольтом -50/-50. BIOS Date: 05/09/2023 Ver: X99HA00N
Размер файла: 9 MB Кол-во скачиваний: 1150
mr9a_mod
Мод-биос от Machinist MR9A. Тайминги, рабочий сброс биоса перемычкой, встроенный анлок и андервольт -40, ReBar. Прислан подписчиком, для версии 1.41. Не проверялся. Прошивать на свой страх и риск.
Размер файла: 4 MB Кол-во скачиваний: 221
Как прошиться:
- Простой способ прошивки из под Windows: скачиваем FPTW 9.1.10, открываем командную строку (от администратора) и прошиваем биос командой fptw64 -bios -f bios.bin. Где bios.bin (или .rom) — модифицированный биос, который нужно скопировать в папку с fptw. Само собой, в командной строке нужно сначала перейти в папку с fptw командой cd.
- (Не проверено) Прошивка с загрузочной флешки с помощью обычного FPT
- (Не проверено) Прошивка с загрузочной флешки с помощью Afudos
- (Не проверено) Прошивка из под Windows через Afuwin
- Само собой, для прошивки можно использовать и программатор.
После прошивки рекомендуется сделать сброс настроек.
Частые вопросы
Показать
Где найти драйверы для платы?
Страница с актуальный драйверами для плат сокета 2011-3 находится здесь.
Возможен ли анлок турбо-буста на данной плате?
Возможен, как и на других материнках китайского производства. Анлок можно выполнить самому через S3TurboTool, либо прошить мод-биос с уже встроенным анлоком.
Нет звука на передней панели, как исправить?
Смотрите здесь.
Где находится чип биоса?
Правее от чипсета. Подключиться прищепкой программатора не просто, но возможно.
Где купить
Продавцы на aliexpress:
- Atermiter Store
- CPU Store
- Shop1100003055 Store
Реклама. Данные рекламодателя: ООО Яндекс, ИНН 7736207543; ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158.
На чтение 3 мин Опубликовано Обновлено
Atermiter x99 — это мощная материнская плата, предназначенная для использования в настольных компьютерах. Системная плата предлагает широкие возможности для настройки и подключения различных устройств, а также обеспечивает высокую производительность и стабильную работу.
Прежде чем начать подключение Atermiter x99, важно ознакомиться с его схемой подключения. Схема позволяет понять, как подключить различные компоненты, такие как процессор, оперативная память, видеокарта и другие важные компоненты.
Процессор является одним из самых важных компонентов компьютера. Для подключения процессора к Atermiter x99 необходимо снять защитную крышку на разъеме процессора на материнской плате, аккуратно вставить процессор в разъем, убедившись, что контакты совпадают, и закрепить его защитным крепежом.
Оперативная память, или RAM, используется для временного хранения данных компьютера. Для подключения оперативной памяти к Atermiter x99 необходимо установить модули RAM в слоты на материнской плате. На плате обычно есть несколько слотов, в которые можно установить различные модули памяти. Убедитесь, что модули памяти правильно вставлены и зафиксированы на месте.
Видеокарта отвечает за вывод изображения на монитор компьютера. Для подключения видеокарты к Atermiter x99 необходимо вставить карту в соответствующий слот на материнской плате. Обычно этот слот располагается в верхней части платы. При вставке карты убедитесь, что она правильно совмещена с разъемом на плате, и зафиксируйте ее.
Подключение Atermiter x99 с помощью указанной выше схемы позволит вам создать мощный и производительный компьютер. Настоящее руководство поможет вам осуществить подключение основных компонентов с минимальными усилиями.
Подготовка к подключению
Перед тем, как приступить к подключению материнской платы Atermiter x99, необходимо выполнить несколько предварительных шагов:
- Проверьте наличие всех необходимых компонентов: материнская плата Atermiter x99, процессор, оперативная память, жесткий диск, блок питания, видеокарта и другие необходимые периферийные устройства.
- Убедитесь, что вы располагаете всеми необходимыми инструментами для подключения: отвертками, пинцетом, термопастой и прочими средствами.
- Позаботьтесь о наличии необходимых кабелей: питания, передачи данных, звука и прочих, в зависимости от требований вашей системы.
- Перед началом работы выключите компьютер и извлеките шнур питания из розетки, а также отсоедините все кабели и периферийные устройства.
- Найдите руководство пользователя материнской платы Atermiter x99 и прочтите его, чтобы быть в курсе особенностей подключения и настройки.
После выполнения всех предварительных шагов вы будете готовы к подключению материнской платы Atermiter x99 и установке необходимых компонентов.
Разборка
Перед началом сборки и подключения материнской платы Atermiter x99 необходимо провести разборку компьютерного корпуса. Для этого выполните следующие шаги:
- Отключите компьютер от электрической сети и отключите все подключенные к нему периферийные устройства.
- С помощью отвертки откройте боковую панель корпуса. Обычно она крепится винтами или специальными крепежами.
- После удаления боковой панели вы увидите внутреннюю систему компьютера.
- Следующим шагом будет удаление старой материнской платы, если она у вас уже установлена. Для этого отсоедините все кабели, подключающие материнскую плату к остальным компонентам.
- После отмонтирования старой материнской платы произведите очистку места установки от пыли и посторонних предметов. Для этого можно использовать статическую электрометку и специальные салфетки.
- Теперь можно начать установку новой материнской платы Atermiter x99. Установите ее в соответствующее место и аккуратно подключите все необходимые кабели.
- После подключения материнской платы закройте боковую панель корпуса и закрепите ее винтами или крепежами.
После завершения разборки и установки новой материнской платы можно переходить к подключению остальных компонентов и запуску компьютера.
