ПИД-регулятор ARCOM серии 360 предназначен для измерения и регулирования температуры и других параметров
Особенности ARCOM-D44:
Диапазон температуры: −200…1750°C
Погрешность: ±0,5%
Универсальный переключаемый вход: ХА(К), ХК(L), ЖК(J), ПП(S), Pt100, 50М, 0(4)…20 мА, 0(1)…5 В
Выход: 1 основное реле ~2 А, 250 В или выход для управления твердотельным реле; 1 доп. реле ~5 А, 250 В
Индикатор: 4-разрядный светодиодный
Монтаж: в щит
Госреестр № 38232-08
Регулирование ПИД с автонастройкой и On/Off
5 типоразмеров (по размеру передней панели)
Технические характеристики ARCOM-D44:
Входные сигналы
Термопары :
— ТХА(К) −50…1350°C
— ТХК(L) −50…750°C
— ТЖК(J) −50…1000°C
— ТПП(S) −50…1750°C
Термосопротивления:
— Pt100 −200…850°C
— 50М −50…150°C
Аналоговые
Ток I: 0(4)…20 мА,
напряжение U: 0(1)…5 В
Класс точности
0,5
Выходные сигналы
Основное реле ~2 А, 250 В или выход для управления твердотельным реле (SSR);
дополнительное реле ~5 А, 250 В (для D44 ~0,5 А, 240 В)
Потребляемая мощность
≤ 5 Вт
Питание ~220 В, 50…60 Гц (для D44 ≅85…264 В)
Условия эксплуатации 0…50°C, ≤ 85%RH
Габаритные размеры:
48×48×105 мм — D44
48×96×105 мм — D49
72×72×105 мм — D77
96×48×105 мм — D94
96×96×105 мм — D99
Размеры врезного отверстия:
45×45 мм — D44
44×91 мм — D49
66×66 мм — D77
91×44 мм — D94
91×91 мм- D99
Вес:
139 г — D44
310 г — D49
316 г — D77
312 г — D94
370 г — D99
Индикаторы дисплея ARCOM-D44:
1. Индикатор управляющего сигнала. Загорается при наличии сигнала на основном управляющем выходе.
2. Индикатор сигнализации. Загораетсяпри выходе измеряемого значения зазаданный предел или при срабатывании доп. выхода.
3. Кнопка SET – вход в режим настройки,перемещение между параметрами.
4. Кнопка – перемещение между разрядами значений параметров.
5. Кнопки и – изменение значений параметров.
6. Индикатор уставки (У).
7. Индикатор измеряемого значения (И).
Порядок работы ARCOM-D44:
1. Состояния дисплея.
1. Настройка прибора.
1.1. Для перехода в режим настройки параметров нажмите кнопку . В режиме настройки индикатор измеряемого значения будет показывать имя параметра, индикатор уставки – его текущее значение.
1.2. Для изменения параметров используйте кнопки:
• кнопку для перемещения по разрядам значения параметра
• кнопки и для изменения выбранного разряда. После установки необходимых значений нажмите кнопку для подтверждения изменений и перехода к следующему параметру.
1.3. Для возврата в рабочий режим нажмите и удерживайте кнопку в течение 2 секунд. После 30 секунд бездействия прибор самостоятельно вернется в рабочий режим, но в этом случае последнее изменение параметров сохранено не будет.
1.4. Изначально для изменения доступны только 3 параметра Меню А. Для доступа к Меню Б необходимо в параметре Loc выставить значение 508. После этого для изменения будут доступны только параметры Меню Б. Для возврата к параметрам Меню А удерживайте кнопку в течение 2 секунд. По выходу из Меню Б параметр Loc примет свое изначальное значение. Если после выхода из Меню Б не выставляются параметры Меню А, следует в пара- метре Loc выставить значение 0.
1.5. Если в качестве режима работы выбрано ПИД-управление, то для автоматической настройки параметров нажмите и удерживайте кнопку в течение 2 секунд. На индикаторе измеряемого значения будет отображаться текущее измеряемое значение, а на индикаторе уставки появятся мигающие каждые 0,5 с символы -At-. После завершения процесса настройки параметры ПИД- управления будут автоматически изменены и сохранены, прибор вернется к рабочему режиму. Для выхода из экрана автоматической настройки нажмите и удерживайте кнопку в течение 2 секунд.
— ТХА(К)
— ТХК(L)
— ТЖК(J)
— ТПП(S)
−50…1350°C
−50…750°C
−50…1000°C
−50…1750°C
— Pt100
— 50М
−50…150°C
напряжение U: 0(1)…5 В
дополнительное реле ~5 А, 250 В (для D44 ~0,5 А, 240 В)
— D44
— D49
— D77
— D94
— D99
48×96×105 мм
72×72×105 мм
96×48×105 мм
96×96×105 мм
— D44
— D49
— D77
— D94
— D99
44×91 мм
66×66 мм
91×44 мм
91×91 мм
— D44
— D49
— D77
— D94
— D99
310 г
316 г
312 г
370 г
Прибор для измерения и регулирования температуры
- Диапазон температуры: —200…1750°C
- Погрешность: ±0,5%
- Входной сигнал: ХА (K), ПП (S), ХК (L), ЖК (J), 50M, Pt100, 4…20 мА, 0…5 В
- Выходной сигнал: реле ~2 А, 250 В или управление твердотельным реле
- Дополнительное реле: ~5 А, 250 В (для D44 ~0,5 А, 240 В)
- Способ управления: ПИД (с автонастройкой) или позиционный
- Индикатор: 4-разрядный светодиодный
- Монтаж в щит
- Госреестр № 38232-08
Цифровые регуляторы ARCOM серии 360 предназначены для контроля и автоматического поддержания температуры в различных системах.
Особенности
- Регулирование ПИД с автонастройкой
- Широкий выбор щитовых корпусов
Технические характеристики
| Параметр: | Значение: | |
|---|---|---|
| Входные сигналы | Термопары:
|
|
Термосопротивления:
|
|
|
Аналоговые:
|
Настраиваемый предел измерений —1999…+9999 | |
| Основная приведенная погрешность измерений | ±0,5% | |
| Период измерений | < 0,3 с | |
| Способ управления |
|
|
| Выходные сигналы | Реле ~2 А, 250 В (или управление SSR =25 мА, 12 В) | |
| Дополнительное аварийное реле | ~5 А, 250 В (для D44 ~0,5 А, 240 В) | |
| Потребляемая мощность | 5 Вт | |
| Способ управления |
|
|
| Условия эксплуатации | 0…50°C, ≤ 85%RH | |
Напряжение питания:
|
|
|
Габаритные размеры:
|
|
|
Размеры врезного отверстия:
|
|
|
Вес:
|
|
Схема подключения
Габаритныйе размеры
ARCOM-D44
ARCOM-D49
ARCOM-D77
ARCOM-D94
ARCOM-D99
ПИД-регулятор ARCOM серии 360 предназначен для измерения и регулирования температуры, а также других параметров, выраженных в виде аналоговых сигналов (давления, влажности и т. д.)Особенности:
- Регулирование ПИД с автонастройкой и On/Off
- 5 типоразмеров (по размеру передней панели)
Технические характеристики:
| Параметр | Значение | |
| Входные сигналы |
Термопары : — ТХА(К) — ТХК(L) — ТЖК(J) — ТПП(S) |
−50…+1350°C −50…+750°C −50…+1000°C −50…+1750°C |
| Термосопротивления: — Pt100 — 50М |
−200…+850°C −50…+150°C |
|
| Аналоговые |
Ток I: 0(4)…20 мА, напряжение U: 0(1)…5 В |
|
| Погрешность |
±0,5% | |
| Период измерений |
< 0,3 с |
|
| Способ управления |
Двухпозиционное (прямой/обратный режим, настраиваемый гистерезис) ПИД (прямой/обратный режим, ручная/автоматическая настройка) |
|
| Выходные сигналы |
Базовое исполнение: реле ~2 А, 250 В; при cos φ = 1. Опционально возможные исполнения: SSR – управление твердотельным реле =6…24 В, 30 мА (AR-SSR-…DA и AR-3SSR-…DA), SCR – управление симистором ~220 В, 50 мА или твердотельным реле со входом управления ~220 В (AR-SSR-…AA и AR-3SSR-…AA), K – управление оптотранзистором =50 В, 200 мА. |
|
| Аварийное реле |
Аварийное реле ~5 А, 250 В (для D49, D77, D94, D99) ~0,5 А, 240 В (для D44) |
|
| Потребляемая мощность |
5 Вт | |
| Питание | ~220 В, 50…60 Гц ≅85…264 В (только для D44) |
|
| Условия эксплуатации | 0…+50°C, ≤ 85%RH |
|
| Габаритные размеры: — D44 — D49 — D77 — D94 — D99 |
48×48×105 мм 48×96×105 мм 72×72×105 мм 96×48×105 мм 96×96×105 мм |
|
| Высота цифр: — D44 — D49 — D77 — D94 — D99 |
8 мм 8 мм 10 мм (красный) и 8 мм (зеленый) 8 мм 14 мм (красный) и 10 мм (зеленый) |
|
| Вес: — D44 — D49 — D77 — D94 — D99 |
139 г 310 г 316 г 312 г 370 г |
| Габаритные размеры |
|
| ARCOM-D44 |
ARCOM-D49 |
 |
 |
| ARCOM-D77 | ARCOM-D94 |
 |
 |
| ARCOM-D99 | |
 |
Версия: 2021-12-16-КВА
ПИД-регулятор ARCOM серии 360 предназначен для измерения и регулирования температуры и других параметров
Особенности ARCOM-D44:
Диапазон температуры: −200…1750°C
Погрешность: ±0,5%
Универсальный переключаемый вход: ХА(К), ХК(L), ЖК(J), ПП(S), Pt100, 50М, 0(4)…20 мА, 0(1)…5 В
Выход: 1 основное реле ~2 А, 250 В или выход для управления твердотельным реле; 1 доп. реле ~5 А, 250 В
Индикатор: 4-разрядный светодиодный
Монтаж: в щит
Госреестр № 38232-08
Регулирование ПИД с автонастройкой и On/Off
5 типоразмеров (по размеру передней панели)
Технические характеристики ARCOM-D44:
Входные сигналы
Термопары :
— ТХА(К) −50…1350°C
— ТХК(L) −50…750°C
— ТЖК(J) −50…1000°C
— ТПП(S) −50…1750°C
Термосопротивления:
— Pt100 −200…850°C
— 50М −50…150°C
Аналоговые
Ток I: 0(4)…20 мА,
напряжение U: 0(1)…5 В
Класс точности
0,5
Выходные сигналы
Основное реле ~2 А, 250 В или выход для управления твердотельным реле (SSR);
дополнительное реле ~5 А, 250 В (для D44 ~0,5 А, 240 В)
Потребляемая мощность
≤ 5 Вт
Питание ~220 В, 50…60 Гц (для D44 ≅85…264 В)
Условия эксплуатации 0…50°C, ≤ 85%RH
Габаритные размеры:
48×48×105 мм — D44
48×96×105 мм — D49
72×72×105 мм — D77
96×48×105 мм — D94
96×96×105 мм — D99
Размеры врезного отверстия:
45×45 мм — D44
44×91 мм — D49
66×66 мм — D77
91×44 мм — D94
91×91 мм- D99
Вес:
139 г — D44
310 г — D49
316 г — D77
312 г — D94
370 г — D99
Индикаторы дисплея ARCOM-D44:
1. Индикатор управляющего сигнала. Загорается при наличии сигнала на основном управляющем выходе.
2. Индикатор сигнализации. Загораетсяпри выходе измеряемого значения зазаданный предел или при срабатывании доп. выхода.
3. Кнопка SET – вход в режим настройки,перемещение между параметрами.
4. Кнопка – перемещение между разрядами значений параметров.
5. Кнопки и – изменение значений параметров.
6. Индикатор уставки (У).
7. Индикатор измеряемого значения (И).
Порядок работы ARCOM-D44:
1. Состояния дисплея.
1. Настройка прибора.
1.1. Для перехода в режим настройки параметров нажмите кнопку . В режиме настройки индикатор измеряемого значения будет показывать имя параметра, индикатор уставки – его текущее значение.
1.2. Для изменения параметров используйте кнопки:
• кнопку для перемещения по разрядам значения параметра
• кнопки и для изменения выбранного разряда. После установки необходимых значений нажмите кнопку для подтверждения изменений и перехода к следующему параметру.
1.3. Для возврата в рабочий режим нажмите и удерживайте кнопку в течение 2 секунд. После 30 секунд бездействия прибор самостоятельно вернется в рабочий режим, но в этом случае последнее изменение параметров сохранено не будет.
1.4. Изначально для изменения доступны только 3 параметра Меню А. Для доступа к Меню Б необходимо в параметре Loc выставить значение 508. После этого для изменения будут доступны только параметры Меню Б. Для возврата к параметрам Меню А удерживайте кнопку в течение 2 секунд. По выходу из Меню Б параметр Loc примет свое изначальное значение. Если после выхода из Меню Б не выставляются параметры Меню А, следует в пара- метре Loc выставить значение 0.
1.5. Если в качестве режима работы выбрано ПИД-управление, то для автоматической настройки параметров нажмите и удерживайте кнопку в течение 2 секунд. На индикаторе измеряемого значения будет отображаться текущее измеряемое значение, а на индикаторе уставки появятся мигающие каждые 0,5 с символы -At-. После завершения процесса настройки параметры ПИД- управления будут автоматически изменены и сохранены, прибор вернется к рабочему режиму. Для выхода из экрана автоматической настройки нажмите и удерживайте кнопку в течение 2 секунд.
Универсальный прибор ARCOM-TC-D44 объединяет в себе функции таймера, счетчика времени наработки, счетчика импульсов, частотомера и тахометра Особенности:
- 32 режима работы и 6 вариантов логики срабатывания реле
- Восьмиразрядная индикация показаний
- Два дисплея для отображения измеряемого значения параметра и уставки (в зависимости от режима)
- Ручной сброс по нажатию кнопки сброса или по внешнему сигналу
- Кнопка паузы для приостановки отсчета времени/импульсов
- Сохранение программируемых параметров и уставки при отключении питания
- Щитовой монтаж
- Защитная крышка для передней панели в комплекте
Технические характеристики:
| Параметр | Значение |
| Светодиодный дисплей | 8 разрядов |
| Диапазон времени выдержки таймера | 0,01…99,99 с; 1…9999 с; 1 с…99 мин 59 с; 1…9999 мин; 1 мин …99 ч 59 мин |
| Диапазон измерения счетчика времени наработки | 0…99 ч 59 мин 59,99 с; 0…9999 ч 59 мин 59 с; 0…9999 дней 23 ч 59 мин |
| Диапазон измерения количества импульсов счетчика | 0…9999 импульсов; 0…9999,999 импульсов; 0…99 999 999 импульсов; 0…99 999 999,999 импульсов |
| Диапазон измерения частоты | 1…9999 Гц; 0,1…999,9 Гц; 0…9999 Гц |
| Диапазон измерения скорости | 60…9999 об./мин |
| Выход | Базовое исполнение: реле ~3 А, 250 В
Опционально возможные исполнения: SSR – управление твердотельным реле =6…24 В, 30 мА (ARC-SSR-…DA и ARC-3SSR-…DA) |
| Входной сигнал | «Сухой контакт», NPN |
| Степень защиты | IP20 |
| Питание | ~220 В ± 10%, 50/60 Гц |
| Потребляемая мощность | 1,5 ВА |
| Температура эксплуатации | 0…+40°С |
| Габаритные размеры | 51×51×89 мм |
| Вес | 120 г |

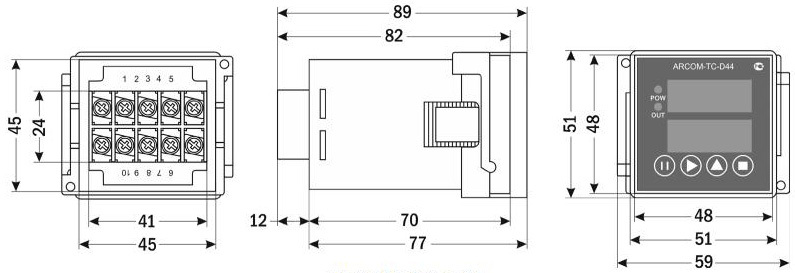

| Габаритные размеры |
 |
Версия: 2015-12-29-КВА
►
как подключить терморегулятор
|
lbe777
Пользователь Сообщений: 46 |
Добавлено: 22.07.2012 20:55:50 |
|
|
|
|
23дмитрий23 Пользователь Сообщений: 2907 |
Добавлено: 22.07.2012 22:41:17 семь раз отмерь,один раз отреж |
|
|
|
|
Sagittarius
Пользователь Сообщений: 233 |
Добавлено: 22.07.2012 22:44:17 lbe777, |
|
|
|
|
Sagittarius
Пользователь Сообщений: 233 |
Добавлено: 22.07.2012 22:49:14
Это перебор для такого регулятора. Он работает по двухпозиционному закону (вкл. — выкл.). Там внутри реле. Поэтому проще и дешевле поставить дополнительное силовое реле. |
||||
|
Offline
ЛС |
|
|
23дмитрий23 Пользователь Сообщений: 2907 |
Добавлено: 22.07.2012 23:37:24 реле переключает вкл-выкл. в пиде все на импульсах и с какой частотой реле будет подстраиваться и надолго ли его хватит? у любого реле есть цикл наработки на отказ (в колличестве переключений) . поэтому все пиды переключаются электронными развязками (мощные транзисторы,симисторы). кстати овен выпускает блоки силовые к своим пидам (схема у них в секрете),а цена либо равна самому пиду или даже больше. другие производители наверняка к своим пидам тоже блоки силовые выпускают. семь раз отмерь,один раз отреж |
|
|
|
|
23дмитрий23 Пользователь Сообщений: 2907 |
Добавлено: 23.07.2012 06:01:01 на обычных регуляторах по компораторному типу на выходах реле.гистерезис там большой (время переключения большое пока на режим не выйдет).в них для сохранности реле выходного(после него) ставят мощное реле контактор. щелканье стоит мама не горюй. семь раз отмерь,один раз отреж |
|
|
|
|
сергей3 Пользователь Сообщений: 259 |
Добавлено: 24.07.2012 17:34:39
все регуляторы (что я рассматривал) имеют несколько вариантов исполнения управления выходной нагрузкой. Тиристорный выход, семисторный выход, релейный на контактор и релейный на твердотельное реле. Для правильного подключения нужно точно знать с каким типом управления выходящей нагрузки мы имеем дело в конкретном приборе, от этого и плясать. Обычно без доп блока, регуляторы могут коммутировать цепи 3-5 ампер, в зависимости от производителя. Я лично пользую регуояторы с семисторным выходом. Тихо и знаю как подключать |
|
|
|
|
23дмитрий23 Пользователь Сообщений: 2907 |
Добавлено: 24.07.2012 19:55:13 обычно только один тип выхода, он указывается в маркировке последняя буква в названии от этого и плясать. семь раз отмерь,один раз отреж |
|
|
|
|
vslong Пользователь Сообщений: 262 |
Добавлено: 25.07.2012 01:12:44 По этой схеме,для подключения ПМ-8 говорят,что достаточно мощного (50А) симистора без R1,R2,C1. Так ли это? И какой именно симистор ставить?
Изменено: |
|
|
|
|
23дмитрий23
Пользователь Сообщений: 2907 |
Добавлено: 25.07.2012 06:19:51 семь раз отмерь,один раз отреж |
|
|
|
|
vslong
Пользователь
Сообщений: 262 |
Добавлено: 25.07.2012 09:43:38 Но номинал R1 в техпаспорте не указан.Его подбирать как то? В ТС 132-50 ток отпирания около 200 мА. Изменено: |
|
|
|
|
23дмитрий23
Пользователь Сообщений: 2907 |
Добавлено: 25.07.2012 10:18:22 зависит от выходных параметров пида (напряжение,ток) . высчитать чтоб максимум на управляющем электроде симистора не превысило 3,5вольт (требующиеся для открытия симистора) семь раз отмерь,один раз отреж |
|
|
|
|
vslong Пользователь Сообщений: 262 |
Добавлено: 25.07.2012 11:40:14 Получается R=U/I 3,5 В/0,2А=17,5 Ом ? (0,2А -ток отпирания) |
|
|
|
|
23дмитрий23 Пользователь Сообщений: 2907 |
Добавлено: 25.07.2012 11:58:32 если выход с пида по максимуму 12в минус 3,5в для симистора при токе 0,1а. 12в-3,5в=8,5в должно падать на R при токе 0,1а. 8,5в/0,1а=85ом. это минимальное R. но выход пида побольше 0,1 ампер. по паспорту смотреть максимальный и высчитать. семь раз отмерь,один раз отреж |
|
|
|
|
vslong Пользователь Сообщений: 262 |
Добавлено: 25.07.2012 12:32:24 http://termokontrol.com.ua/page/trp09-ct.html вот этот регулятор. Но в инструкции к нему нет ничего про напряжение выхода. Есть только — «В приборе пользуются 2 оптосимистора,усиленные симисторами.Оптосимистор имеет внутреннюю схему перехода через «ноль» и включается в цепь управления мощного симистора через ограничивающий резистор R1. Величина резистора определяет ток управления симистора.» Помогите! |
|
|
|
|
сергей3 Пользователь Сообщений: 259 |
Добавлено: 25.07.2012 16:36:57 в паспорте па пид должна быть и схема и требования к семистору. У меня стоит тс 132 40 вроде. На чип-дипе мне за него цуну зарядили в 900 рублей. Купил на митино за 600 два штуки. Один типа в запас. Кстати семисторы у мнея одинаковые на двух пидах на мзта и на варте и ничо, тянут… |
|
|
|
|
сергей3 Пользователь Сообщений: 259 |
Добавлено: 25.07.2012 16:39:56 там внизу ссылка не работающая на руководство пользователя. Это руководство и ищи в сети. Там все должно быть. |
|
|
|
|
vslong Пользователь Сообщений: 262 |
Добавлено: 25.07.2012 17:05:15 Как раз в руководстве только эти данные . Конкретно ничего. |
|
|
|
|
вячеслав Пользователь Сообщений: 264 |
Добавлено: 26.07.2012 20:24:34
Также можно использовать твердотельное реле. |
||||
|
Offline
ЛС |
|
|
23дмитрий23 Пользователь Сообщений: 2907 |
Добавлено: 26.07.2012 20:58:23 любое реле щелкает (механический контакт) потихоньку подгарая выходят из строя (цикл переключений ограничен) и щелкотня раздражает при выходе на режим. электронная комутация (симистор) практически вечен и щелканья нет. схемы подключения описаны в паспорте (но туманно написано семь раз отмерь,один раз отреж |
|
|
|
Эту тему сейчас просматривают 1 чел. (1 гостей, 0 скрытых пользователей)
Уважаемые покупатели!В связи с чрезвычайной обстановкой в мире многие поставщики изменили цены. Уточняйте цены у наших менеджеров по телефону 8-800-301-27-14.
Заказать звонок
Заказать звонок
Ваш заявка принята. Ожидайте звонка.
ПИД-регулятор ARCOM-D44 серии 110 предназначен для регулирования температуры
Особенности:
— Применяются для управления нагревателями
— Настройка прибора осуществляется посредством кнопок управления на лицевой панелиТехнические характеристики:
| Параметр | Значение | |
| Входные сигналы | Термопары | ТХА (K): 0…999°С ТХК (L): 0…760°С |
| Термосопротивления |
Pt100: −199…650°С 50М: −49…150°С |
|
| Погрешность | ±0,5% | |
| Способ управления | ПИД (с автонастройкой) и позиционный (ON/OFF) | |
| Выходные сигналы | Базовое исполнение: реле ~2 А, 250 В; при cos φ = 1. Опционально возможные исполнения: SSR – управление твердотельным реле =40 мА, 12 В (AR-SSR-…DA и AR-3SSR-…DA), SCR – управление симистором ~220 В, 50 мА или твердотельным реле со входом управления ~220 В (AR-SSR-…AA и AR-3SSR-…AA), K – управление оптотранзистором =50 В, 200 мА. Дополнительное аварийное реле |
|
| Потребляемая мощность | ≤ 5 ВА | |
| Питание | ≅100…240 В, 50…60 Гц | |
| Условия эксплуатации | Температура | 5…50°С |
| Влажность | 45…85%RH | |
| Габаритные размеры | 48×48×110 мм | |
| Габаритные размеры врезного отверстия | 44×44 мм | |
| Высота цифр | 10 мм (красный) и 8 мм (зеленый) |
| Габаритные размеры |
 |
Copyright MAXXmarketing Webdesigner GmbH
