Как Вы уже знаете, миссия бренда Aquant — делать сложные вещи простыми!
Следуя этому утверждению мы подготовили несколько видеороликов, поясняющие, шаг за шагом, последовательность установки всех типов сифонов Аквант. Будь то сифоны для ванной, кухни или раковины, с одной или двумя отводами. А перед просмотром, пожалуйста, запомните один важный момент: в конструкции всех сифонов Аквант предусмотрено не менее 6 внешних выступов-обребрений, которые обеспечивают максимальное удобство при монтаже. Эта на первый взгляд незаметная деталь делает сифоны Аквант уникальными или, не побоимся этого слова — эксклюзивными. Смотрим ролики, получаем новые знания и гордимся своими успехами и достижениями!
Как Вы уже знаете, миссия бренда Aquant — делать сложные вещи простыми!
Следуя этому утверждению мы подготовили несколько видеороликов, поясняющие, шаг за шагом, последовательность установки всех типов сифонов Аквант. Будь то сифоны для ванной, кухни или раковины, с одной или двумя отводами. А перед просмотром, пожалуйста, запомните один важный момент: в конструкции всех сифонов Аквант предусмотрено не менее 6 внешних выступов-обребрений, которые обеспечивают максимальное удобство при монтаже. Эта на первый взгляд незаметная деталь делает сифоны Аквант уникальными или, не побоимся этого слова — эксклюзивными. Смотрим ролики, получаем новые знания и гордимся своими успехами и достижениями!
Как Вы уже знаете, миссия бренда Aquant — делать сложные вещи простыми! Следуя этому утверждению мы подготовили несколько видеороликов, поясняющие, шаг за шагом, последовательность установки всех типов сифонов Аквант. Будь то сифоны для ванной, кухни или раковины, с одной или двумя отводами. А перед просмотром, пожалуйста, запомните один важный момент: в конструкции всех сифонов Аквант предусмотрено не менее 6 внешних выступов-обребрений, которые обеспечивают максимальное удобство при монтаже. Эта на первый взгляд незаметная деталь делает сифоны Аквант уникальными или, не побоимся этого слова — эксклюзивными. Смотрим ролики, получаем новые знания и гордимся своими успехами и достижениями!
Ролики смотрим на нашем сайте, в разделе «Сделай сам ТВ» http://aquant.9331245.ru/sdelay-sam-tv/
Или на нашем канале ютуб https://www.youtube.com/tmaquant
Содержание
- Как правильно собрать сифон для ванны — пошаговая инструкция
- Виды сифонов и подготовка к сборке
- Как собрать ручной сифон
- Как собрать полуавтоматический сифон
- Установка сифона для кухонной мойки своими руками
- 1. Сборка сифона
- 1.1 Сборка фильтр-пробки
- 1.2 Сборка бутылки (стакана)
- 1.3 Установка патрубка
- 1.4 Начинаем собирать выпуск
- 1.5 Соединяем выпуск с сифоном
- 1.6 Собираем перелив
- 1.7 Устанавливаем слив
- 2. Монтаж бутылочного сифона с переливом:
Как правильно собрать сифон для ванны — пошаговая инструкция
Для защиты помещения от проникновения канализационных запахов используется специальное приспособление – гидрозатвор. Сборка сифона для ванны легко производится своими руками даже без наличия опыта.
Виды сифонов и подготовка к сборке
Сифоны классифицируются по конструктивным особенностям, принципам работы и материалам, из которых они изготовлены. По конструкции выделяют:
- Гофрированные. Состоят из сплошной гибкой гофрированной трубки, которая может принимать необходимую форму;
Гофрированный сифон
Плоские. Представляют собой конструкцию, в которой соединены вертикальные и горизонтальные трубы различных диаметров;
Плоский сифон
Бутылочные. Оснащены специальным гидрозатвором бутылкообразной формы. К нему подключены трубы слива и канализации. Этот вид чаще используется на кухне, чем в ванных комнатах.
Бутылочный сифон
По принципу работы различают ручные, автоматические и полуавтоматические. Отличия этих приспособлений между собой заключаются в принципе слива.
Автоматический сифон
У ручного сифона необходимо рукой вытащить запорную крышку, а полуавтоматические и автоматические приспособления открывают сливное отверстие при помощи специального механизма.
Ручной сифон
Для изготовления сифонов используются нержавеющие долговечные материалы. Это латунь, медь, пластик, чугун. Рекомендуем отдавать предпочтением прочной пластмассе или практически не изнашиваемой латуни. Отличие при установке заключается в том, что для пластиковых резьбовых соединений ФУМ-лента не используется, в отличие от металлический конструкций.
Латунный сифон
Как собрать ручной сифон
Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.
Конструкция ручного сифона для ванны
Пошаговая инструкция, как собрать сифон для ванны:
- В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;
Патрубок для подключения к канализации
Конструкция плоского сифона
Пошаговая запрессовка прокладок
После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.
Видео: сборка сифона для ванны
Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.
Советы для того, чтобы правильно собрать сифон:
- Все металлические резьбы должны уплотняться ФУМ-лентой;
- Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;
Прокладка под фильтр
Как собрать полуавтоматический сифон
Полуавтоматический сифон для ванны состоит из двух переливов, соединенных между собой трубой и тросиком, патрубка для подключения канализации, фильтров для переливных отверстий и уплотнительных прокладок.
Конструкция полуавтоматического сифона
Пошаговая инструкция, как производится сборка автоматического сифона для ванны:
- К центральному переливу подсоединяется патрубок для канализации. На месте стыка уже установлена прокладка, поэтому дополнительно ничего уплотнять не нужно. Труба должна вставляться в отверстие до упора, чтобы не допустить дальнейших протечек;
- Также на нижний перелив устанавливается фильтр для сливного отверстия. Прокладка-бабочка (широкий двойной уплотнитель) крепится на слив ванной, туда же устанавливается металлический фильтр;
- Для обеспечериния автоматического отвода воды к сливным отверстием крепятся плоские металлические крышки. Предварительно они при помощи винтового соединения подключаются к подвижному тросику, который будет регулировать их работу;
- Собранная конструкция подключается к переливам при помощи болтовых соединений. В каждом открытом отводе запрессована латунная резьба. На местах стыков обязательно устанавливаются прокладки различной конфигурации (для центрального перелива – бабочка, как сказано выше, для бокового – обычный тонкий уплотнитель).
Источник
Установка сифона для кухонной мойки своими руками
В данной статье мы детально рассмотрим процесс сборки и монтажа бутылочного сифона с переливом для нержавеющей кухонной мойки на примере изделия ORIO A40079.

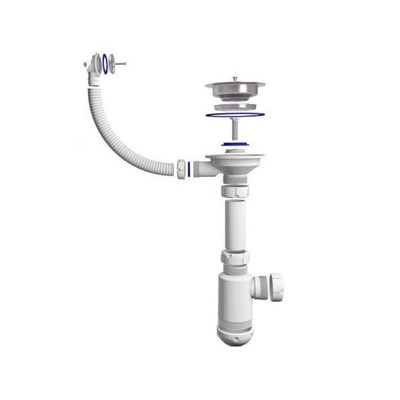

Ниже представлены детали, которые идут в комплекте поставки. Я не буду называть каждую деталь на общем снимке, а сделаю это позже при сборке отдельных узлов.
1. Сборка сифона
Процесс сборки сифона гораздо удобнее рассмотреть на отдельных узлах.
1.1 Сборка фильтр-пробки
Начнём с самого простого. Фильтр-пробка служит для предотвращения попадания крупных частиц мусора в сифон и препятствует образованию засоров. Также с помощью фильтр-пробки можно полностью перекрыть отверстие в раковине для набора воды.
Для сборки фильтр-пробки используются детали, которые представлены на фото ниже:
Собираем данный элемент в последовательности представленной на схеме.
1.2 Сборка бутылки (стакана)
Бутылка состоит из двух частей: корпуса (1) и отстойника (2). Между ними обязательно необходимо установить прокладку (3), избегая её перекручивания:
1.3 Установка патрубка
Одеваем на патрубок две пластиковые гайки d=40мм (резьба должна смотреть наружу):
На конец патрубка, который не имеет стопора (кромки), устанавливаем конусную прокладку.
Далее патрубок устанавливаем в уже собранную бутылку:
Затягиваем пластиковую гайку:
1.4 Начинаем собирать выпуск
В пластиковый выпуск устанавливается прокладка выпуска, затем идёт прокладка металлической чашки и сама чашка. Вся конструкция соединяется специальной полой металлической втулкой с резьбой:
1.5 Соединяем выпуск с сифоном
Обязательно устанавливаем резиновую прокладку Ø40 мм (фото ниже):
1.6 Собираем перелив
Устанавливаем прямоугольный перелив в трубку перелива:
На другой конец трубки одеваем гайку Ø25мм и устанавливаем конусную прокладку (конусом наружу):
Трубку монтируем в отверстие в сифоне и затягиваем гайку.
Стоит сказать, что для монтажа перелива в комплекте есть две прокладки: прямая и изогнутая (соответственно под круглую и прямоугольную мойку):
Устанавливаем подходящую прокладку на перелив:
1.7 Устанавливаем слив
Слив представлен гибкой раздвижной трубкой, концы которой имеют разный диаметр: 40 и 50 мм.
Одеваем гайку и прокладку Ø40 мм на трубку:
Устанавливаем трубку в отверстие в сифоне и затягиваем гайку:

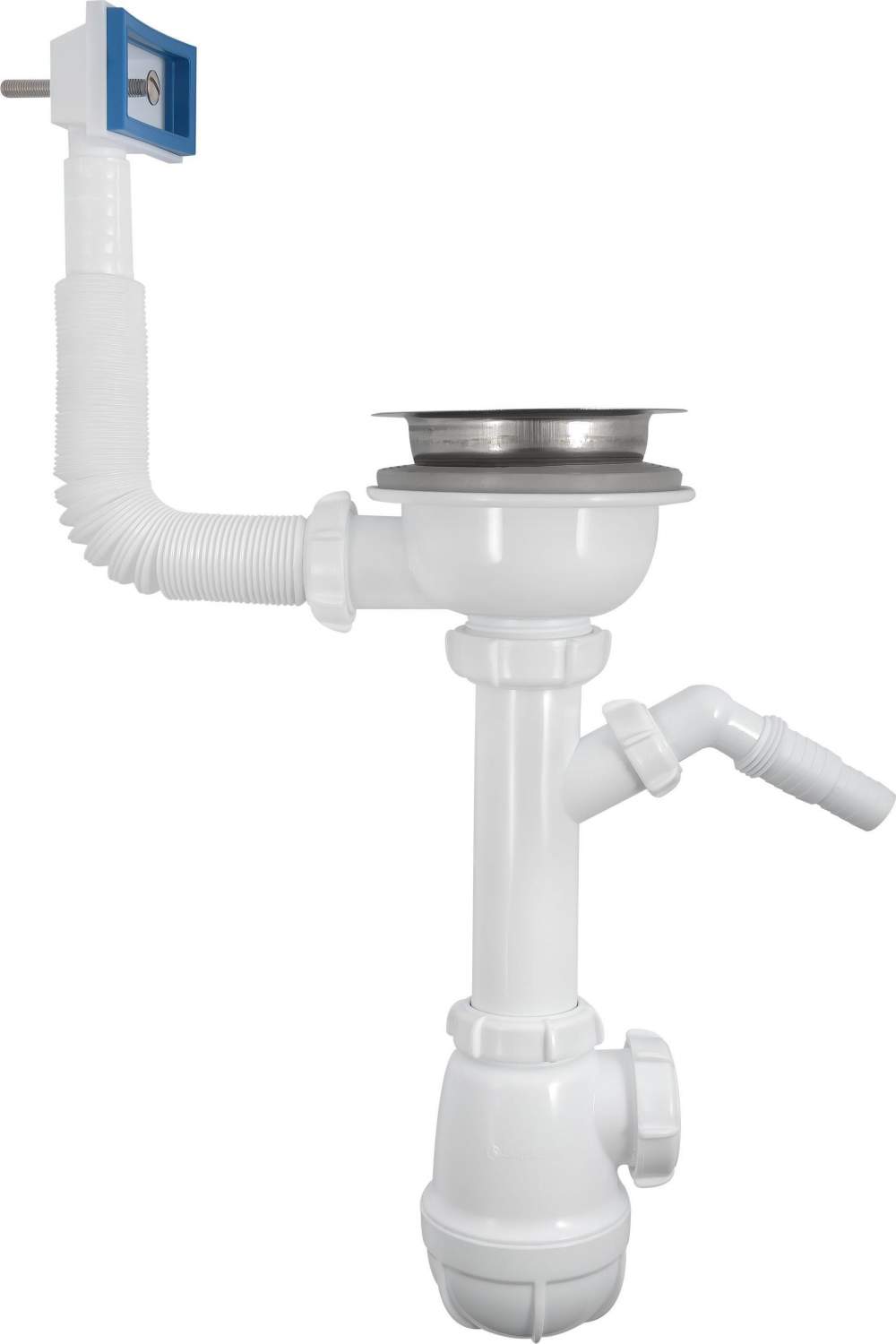

Сборка бутылочного сифона с переливом завершена:
2. Монтаж бутылочного сифона с переливом:
Мы разобрались с деталями и последовательностью сборки сифона теперь рассмотрим процесс монтажа.
Для монтажа снимаем металлическую чашку сифона. Для этого выкручиваем резьбовую втулку (см. п. 1.4)
Металлическая чашка с прокладкой устанавливается сверху мойки:
Сифон с пластиковым выпуском и прокладкой подводится снизу мойки:
Затем металлическая чашка соединяется с пластиковым выпуском при помощи резьбовой втулки:
Если у вас нет широкой отвёртки, то протянуть соединение можно, например, пятирублёвой монетой:
Трубка слива устанавливается в отвод канализационной трубы:
Далее монтируем перелив к мойке:
Затягиваем болт крепления перелива при помощи отвёртки:
Далее устанавливаем фильтр-пробку в металлическую чашку:
Также можно набрать в раковину воды и протестировать сифон с переливом на герметичность:
На этом всё. Надеюсь, данная информация была для вас полезной!
Источник
Как Вы уже знаете, миссия бренда Aquant — делать сложные вещи простыми! Следуя этому утверждению мы подготовили несколько видеороликов, поясняющие, шаг за шагом, последовательность установки всех типов сифонов Аквант. Будь то сифоны для ванной, кухни или раковины, с одной или двумя отводами. А перед просмотром, пожалуйста, запомните один важный момент: в конструкции всех сифонов Аквант предусмотрено не менее 6 внешних выступов-обребрений, которые обеспечивают максимальное удобство при монтаже. Эта на первый взгляд незаметная деталь делает сифоны Аквант уникальными или, не побоимся этого слова — эксклюзивными. Смотрим ролики, получаем новые знания и гордимся своими успехами и достижениями!
Ролики смотрим на нашем сайте, в разделе «Сделай сам ТВ» http://aquant.9331245.ru/sdelay-sam-tv/
Или на нашем канале ютуб https://www.youtube.com/tmaquant
В данной статье мы детально рассмотрим процесс сборки и монтажа бутылочного сифона с переливом для нержавеющей кухонной мойки на примере изделия ORIO A40079.
Ниже представлены детали, которые идут в комплекте поставки. Я не буду называть каждую деталь на общем снимке, а сделаю это позже при сборке отдельных узлов.
- 1. Сборка сифона
- 1.1 Сборка фильтр-пробки
- 1.2 Сборка бутылки (стакана)
- 1.3 Установка патрубка
- 1.4 Сборка выпуска
- 1.5 Соединение выпуска с сифоном
- 1.6 Сборка перелива
- 1.7 Установка слива
- 2. Монтаж сифона
1. Сборка сифона
Процесс сборки сифона гораздо удобнее рассмотреть на отдельных узлах.
1.1 Сборка фильтр-пробки
Начнём с самого простого. Фильтр-пробка служит для предотвращения попадания крупных частиц мусора в сифон и препятствует образованию засоров. Также с помощью фильтр-пробки можно полностью перекрыть отверстие в раковине для набора воды.
Для сборки фильтр-пробки используются детали, которые представлены на фото ниже:
1 — Грибок фильтра-пробки, 2 — Чашечка фильтра-пробки, 3 — Резиновая юбочка прокладка, 4 — Металлическая юбочка, 5 — Металлический наконечник c резьбой и шариком-фиксатором
Собираем данный элемент в последовательности представленной на схеме.
1.2 Сборка бутылки (стакана)
Бутылка состоит из двух частей: корпуса (1) и отстойника (2). Между ними обязательно необходимо установить прокладку (3), избегая её перекручивания:
1.3 Установка патрубка
1 – гайка Ø40мм, 2 – конусная прокладка, 3 — патрубок
Одеваем на патрубок две пластиковые гайки d=40мм (резьба должна смотреть наружу):
На конец патрубка, который не имеет стопора (кромки), устанавливаем конусную прокладку.
Обратите внимание: Прокладка устанавливается конусом наружу!
Далее патрубок устанавливаем в уже собранную бутылку:
Затягиваем пластиковую гайку:
1.4 Начинаем собирать выпуск
1 – металлическая чашка, 2 – прокладка металлической чашки, 3 – пластиковый выпуск, 4 – прокладка пластикового выпуска.
В пластиковый выпуск устанавливается прокладка выпуска, затем идёт прокладка металлической чашки и сама чашка. Вся конструкция соединяется специальной полой металлической втулкой с резьбой:
Сейчас мы просто рассматриваем последовательность установки деталей. При монтаже между выпуском и металлической чашкой будет находится поверхность кухонной мойки.
1.5 Соединяем выпуск с сифоном
Обязательно устанавливаем резиновую прокладку Ø40 мм (фото ниже):
Затягиваем гайку:
1.6 Собираем перелив
Детали:1 – конусная прокладка Ø25 мм, 2 – гайка Ø25 мм, 3 – прямоугольный перелив, 4 – трубка перелива, 5 – болт для крепления к мойке
Устанавливаем прямоугольный перелив в трубку перелива:
На другой конец трубки одеваем гайку Ø25мм и устанавливаем конусную прокладку (конусом наружу):
Трубку монтируем в отверстие в сифоне и затягиваем гайку.
Стоит сказать, что для монтажа перелива в комплекте есть две прокладки: прямая и изогнутая (соответственно под круглую и прямоугольную мойку):
Устанавливаем подходящую прокладку на перелив:
Болт используется непосредственно при монтаже перелива на мойку
1.7 Устанавливаем слив
Детали: 1 – раздвижная трубка, 2 – гайка Ø40мм, 3 – конусная прокладка Ø40 мм.
Слив представлен гибкой раздвижной трубкой, концы которой имеют разный диаметр: 40 и 50 мм.
Одеваем гайку и прокладку Ø40 мм на трубку:
Устанавливаем трубку в отверстие в сифоне и затягиваем гайку:
Сборка бутылочного сифона с переливом завершена:
2. Монтаж бутылочного сифона с переливом:
Мы разобрались с деталями и последовательностью сборки сифона теперь рассмотрим процесс монтажа.
Для монтажа снимаем металлическую чашку сифона. Для этого выкручиваем резьбовую втулку (см. п. 1.4)
Металлическая чашка с прокладкой устанавливается сверху мойки:
Сифон с пластиковым выпуском и прокладкой подводится снизу мойки:
Затем металлическая чашка соединяется с пластиковым выпуском при помощи резьбовой втулки:
Как и говорилось в п. 1.4 между двумя прокладками находится поверхность кухонной мойки
Если у вас нет широкой отвёртки, то протянуть соединение можно, например, пятирублёвой монетой:
Трубка слива устанавливается в отвод канализационной трубы:
Далее монтируем перелив к мойке:
Затягиваем болт крепления перелива при помощи отвёртки:
Сифон смонтирован:
Далее устанавливаем фильтр-пробку в металлическую чашку:
Также можно набрать в раковину воды и протестировать сифон с переливом на герметичность:
На этом всё. Надеюсь, данная информация была для вас полезной!
Домашний дизайнер
МЕНЮ
Обновлено: 29.11.2023
Читайте также:
- Сушка для посуды в шкаф 76 см — 88 фото
- Дизайн квартиры 32кв однокомнатной 32 — 89 фото
- Двух яростная кровать для мальчиков — 80 фото
Сифон является незаменимым элементом сливной арматуры для умывальников и кухонных моек. Он предупреждает засорение канализационных труб и не позволяет неприятному запаху проникать в помещение благодаря гидрозатвору. Доступные на рынке сифоны различаются по форме, качеству, размеру и цене. При их выборе стоит обратить внимание на тип сантехники, с которым они будут взаимодействовать. От этого зависит способ крепления, диаметр выпускного отверстия и возможность подключения перелива.
Сифоны для умывальника бывают классическими, т.е. спрятанными в шкафчике под раковиной, или декоративными вариантами из металла с хромированным и бронзовым покрытием. Декоративные сифоны не прячут в тумбочку, поэтому они должны соответствовать стилю ванной комнаты и внешнему виду раковины.
Чаще всего встречаются модели с размером отверстия 1 1/2″ с диаметром слива от 42 до 48 мм, длиной винта в 80 мм и пропускной способностью 40 литров в минуту. Сифон герметично прижимается к раковине с двух сторон с помощью уплотнительной прокладки. Также для умывальников используются модели с размером отверстия 1 1/4″ с диаметром 32 мм.
При выборе сифона для кухонной мойки следует учитывать диаметр сливного отверстия, а также тип раковины: с одной или двумя чашами. Чаще всего сифоны для мойки встречаются с размером отверстий 3 1/2″. Это европейский стандарт, соответствующий диаметру слива от 90 до 92 см с увеличенной пропускной способностью. Внушительный диаметр отверстия необходим для возможности установки измельчителя пищевых отходов.
Винт в кухонных сифонах короче, его длина равна 40 мм. Если поставить сифон с винтом в два раза длиннее, то он соберёт лишний мусор и повысит риски засора. Для мойки из нержавеющей стали будет достаточно винта 40 мм., чтобы соединить все элементы конструкции.
Форма, конструкция и материал сифонов для умывальника
В продаже можно найти различные типы сифонов для умывальников.
— Трубный сифон отличается горизонтальным строением и формой, похожей на букву «U». Благодаря такой конструкции у него ниже вероятность возникновения засора. Такие варианты больше подойдут для просторных санузлов, где установлены широкие тумбы с раковинами.

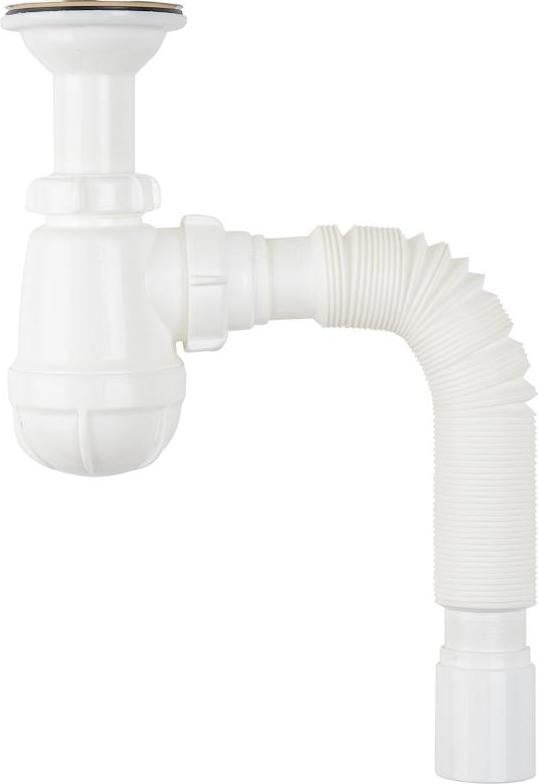

— Бутылочный сифон имеет вертикальную конструкцию с емкостью для воды в нижней части. Такие модели занимают мало места и подходят для небольших ванных комнат, где доступ к умывальнику ограничен.
— Гофрированный сифон. Такой тип отличается самой простой конструкцией. За счёт гибкой формы такие модели можно сгибать в нужную сторону. Благодаря своей структуре, вода, находящаяся внутри гофрированной трубы, выполняет роль гидрозатвора и препятствует проникновению канализационных запахов. К тому же, такие сифоны экономят свободное пространство под мойкой.
— Нестандартные сифоны. Это изделия с разным дизайном. Помимо своей эстетической ценности, они могут иметь специальные практические функции. Например, устанавливаться на умывальники для людей с ограниченными возможностями по здоровью.
Материалы для сифонов тоже разные, но обычно это ПВХ или латунь. Сифоны из ПВХ – легкие и бюджетные варианты. Однако это не очень эстетичный материал. Латунный сифон может быть видимым и открытым элементом ванной комнаты. Это более дорогой и представительный вид сантехники с хромированным или бронзовым покрытием.
Особенности установки сифона
Монтаж сифона – относительно простая задача. Никаких специализированных инструментов для этого не потребуется. Основным требованием считается герметичность креплений и правильная установка уплотнителей.
Чтобы справиться с задачей собственными силами, перед монтажными работами нужно изучить инструкцию от производителя. Установка проходит без использования гаечного ключа. Гайки нужно затягивать до конца вручную без сильного давления на детали. Иначе можно сорвать резьбу и испортить сифон. Во время крепления патрубков необходимо правильно устанавливать прокладки на месте соединения. Это позволит предотвратить протечки.
Что касается самой эксплуатации, то стоит предусмотреть меры для профилактики засорения. Помогут сетчатые фильтры в сливе, а также специальные гели и гранулы для прочистки труб.
Обзор лучших моделей сифонов для умывальников
На нашем сайте представлены модели от брендов ALCAPLAST, Aquant, Wirquin, «Вир Пласт», «Ани пласт», и «Орио». Предлагаем вам ознакомиться с некоторыми моделями сифонов на основе их характеристик и отзывов покупателей.
Цельнометаллический сифон для умывальника ALCAPLAST A400 Design — стильная модель с округлой формой, которую можно купить оптом на нашем сайте. Все соединения отлиты из латуни и покрыты хромом. Сифон оснащен гидрозатвором в 50 мм. Соединение осуществляется через трубку диаметром 32 мм. Расстояние от линии подключения до раковины регулируется. Конфигурация бутыли экономит место и гарантирует защиту от неприятных запахов. В комплекте уже есть все необходимые уплотнители, поэтому установка не займет много времени.
Преимущества ALCAPLAST A400 Design:
— прочные компоненты из нержавеющей стали;
— презентабельный вид для поверхностного монтажа;
— скорость стока воды: 30 литров в минуту.
Аналогом металлического сифона может стать бутылочная модель АНИ пласт BRB3004 для слива воды из умывальников и моек. Диаметр подключения этой модели — 1 1/4″. Направление выпуска — боковой. Изгиб отвода равен 90 градусам.
Для интерьеров санузлов, где преобладает сантехника в бронзовом оттенке, подойдёт сифон CВ-405 ОРИО БРОНЗА. Высота этой модели российского производителя составляет 240 мм. В качестве материала используется латунь.
Среди бюджетных вариантов стоит обратить внимание на модель ALCAPLAST A41Flexi. Изделие изготовлено из полипропилена белого цвета. Его рекомендуется устанавливать под тумбу, скрывающую сифон. В комплект входит длинный винт для затягивания патрубка и слива. Конструкция бутылки экономит место под умывальником и удерживает обратный выход газов. Чтобы пластиковые гайки легче закручивались, производитель оснастил их редкими рельефными полосками.
Основным преимуществом модели является её цена. Несмотря на свою доступность, сифон укомплектован резиновой заглушкой. Розетка для установки в раковину выполнена из нержавеющей стали. Пользователи оценили возможность регулировки высоты детали. Стоит учесть, что при монтаже не нужно применять силу, т.к. пластиковые гайки могут лопнуть из-за чрезмерной затяжки.
Преимущества ALCAPLAST A41Flexi:
— нержавеющая розетка;
— длинный стяжной болт для легкой установки;
— доступная стоимость;
— высококачественные резиновые уплотнители.
В числе надежных вариантов эконом класса — российская модель Aquant S4015-30-MR с клик-клак. Это сливной сифон белого цвета с выпуском 1 1/4″. Все детали из пластика изготавливаются из высококачественного первичного полипропилена без стирола. Решетка сделана из нержавеющей стали. Диаметр выхода для подключения гофротрубы равен 40 мм. Немаловажно, что на все сифоны Aquant предусмотрена пожизненная гарантия производителя.
Преимущества сифона Aquant S4015-30-MR:
— выдерживает перепад температур от -5 до +80 градусов;
— конструкция чаши сифона имеет эксклюзивный дизайн и патент на промышленный образец;
— внутренняя поверхность стакана сифона имеет зеркальную полировку, что обеспечивает превосходную проточность;
— пожизненная гарантия от производителя.
В ассортименте сифонов российского производителя «Вир Пласт» есть серия «ЭЛИТ», которая предназначена для отвода воды из нержавеющих и эмалированных моек, а также чугунных и фаянсовых умывальников. Долгий срок службы и доступная стоимость позволяют сифонам «Вир Пласт» этой серии конкурировать с импортными и отечественными аналогами. В частности, модель бутылочного типа с отводом для стиральной машины ВП 6143 «ЭЛИТ» имеет размер 1—1/2″ и гибкую трубу 40/50 мм. Изделие изготовлено из полипропилена и нержавеющей стали.
Среди ассортимента производителя Wirquin стоит выделить инновационное поколение сифонов для умывальника серии NEO. Это модели с выпуском из нержавеющей стали и гофротрубой, разработанные по запатентованной технологии этой торговой марки. Сифоны Wirquin NEO позиционируется как инновационная инженерная сантехника за счёт наличия встроенного воздушного клапана. Он избавляет от булькающих звуков и запахов даже при понижении давления в трубах.
В частности, сифон WIRQUIN NEO AIR SYSTEM способен естественно вентилировать трубы: когда давление в них снижается, мембрана открывается и создает постоянную вентиляцию. Стоит отметить, что сифоны Wirquin Neo Air стали победителем международной отраслевой премии Aquatherm Moscow Awards в номинации «Продукт Года» и «Инновация года».
Преимущества сифонов Wirquin NEO:
— надёжность и защита от протечек благодаря прокладкам, интегрированным в корпус сифона;
— оперативная установка за счёт функции Quick safe;
— система Air system function заменяет традиционные вентиляционные клапаны и предотвращает появление шума и неприятных запахов;
— быстрая прочистка.
Как видите, сифоны бывают разных видов. Их нужно выбирать в зависимости от используемой сантехники. Помимо своей практической функции они могут стать еще и украшением ванной комнаты. Все представленные в этом материале модели сифонов для умывальника и мойки можно посмотреть в нашем каталоге. Личный менеджер поможет сделать оптовый заказ и определит сроки ближайшей доставки.
Все акции действительны по бонусным картам при наличии товара. Организатор оставляет за собой право остановить Акцию и/или изменить её условия в любой момент времени без дополнительного уведомления. Изображения товара, приведенные на сайте novex.ru, могут отличаться от реального внешнего вида конкретного товара в связи с правом производителя изменять внешний вид, характеристики и комплектацию товара, не ухудшающие его качеств, без предварительного уведомления. В случае любых сомнений перед покупкой уточняйте характеристики, комплектацию и внешний вид на официальном сайте производителя, а также у консультантов по телефону Горячей линии: 8 (800) 200-45-50.
Отзывы и вопросы
- Отзывы
- Вопросы
На этот товар пока нет отзывов
Задумываться о том, как собрать сифон для раковины на кухне пользователи обычно начинают при появлении явных нарушений в его правильном функционировании. Образование засоров или медленное просачивание воды в сливное отверстие мойки, и особенно проникновение в помещение для приготовления пищи канализационных миазмов гарантированно испортит настроение любой хозяйке.
Содержание
1
Особенности устройства и принцип действия
Сифон представляет собой сантехнический прибор, предназначенный для отвода в канализационные стоки загрязненных вод и небольших фракций нечистот. Чаще всего он изготовляется в виде специальным образом изогнутой трубы. В некоторых моделях бывает несколько трубопроводов.
Благодаря наличию изгиба предотвращается проникновение в канализационную сеть загрязнений крупной фракции. Кроме того, конфигурация искривления формирует образование в нем водяной пробки, препятствующей распространению зловония в жилые помещения из дренажной системы.
Разновидности сифонов
Современные сантехнические приборы изготовляются из пропилена, поливинилхлорида или латуни с хромированным покрытием. Дорогостоящие изделия из металла имеют привлекательный внешний вид, однако затрата денежных средств на их приобретение оправдана в случае необходимости создания престижного и эстетичного интерьера.
Эксплуатационные качества и срок службы недорогих пластиковых сифонов не отличаются от соответствующих характеристик металлических аналогов. Кроме того, пластиковые сантехнические изделия имеют дополнительные преимущества. Они отличаются высокой стойкостью к воздействию агрессивных химических сред и имеют небольшой вес, в результате чего не создают статических нагрузок на элементы конструкции. Цены на некоторые модели показаны в следующей таблице.
Таблица 1. Стоимость различных моделей сифонов.
Разброс цен на сифоны
Из представленных в таблице данных видно, что разброс цен достаточно велик и на покупке сантехнического прибора можно сэкономить.
Производители выпускают следующие виды сифонов:
- изогнутым в виде латинской буквы S гофрированным шлангом;
- повторяющей контуры буквы U трубчатой системой;
- в виде формы бутылки.
Различные модели сифонов
Принцип действия различных модификаций один и тот же: часть отработанных вод остается внутри сифона, образуя гидрозатвор. Он предотвращает распространение неприятных канализационных запахов. Кроме того, водяная пробка снижает уровень шума при использовании дренажной системы.
Цены на выпуски для мойки
Выпуск для мойки с переливом
Схема гидрозатвора
Почему нарушается работа гидрозатвора
Правильное функционирование простого и надежного водяного замка может нарушиться по следующим причинам:
- Неверная сборка канализационной системы или закупорка фановой трубы приводит к срыву гидрозатвора. Сброс большой массы воды с верхних этажей высотного здания создает разряжение в трубопроводной сети, в результате чего вода из гидрозатвора втягивается в систему и он перестает выполнять свои функции по блокировке канализационных запахов. Проблема решается установкой вакуумного клапана выравнивающего перепады давление в трубопроводной сети,
- Гидрозатвор может пересохнуть в результате испарения влаги через сливное отверстие при редком пользовании раковиной. В этом случае вернувшихся домой после длительного отсутствия хозяев встречает запах канализации на кухне. Ремонтные работы тут не требуются, нужно просто пустить в мойку воду. Пересыхание гидрозатвора можно предотвратить, плотно закупорив сливное отверстие раковины перед отлучкой,
- Вода из сифона может вытечь и опустошить гидрозатвор даже при небольшом просачивании влаги через неплотные соединения. В этом случае уровень жидкости емкости быстро понизится, а остатки влаги испарятся. Для предотвращения этого необходимо выполнять своевременное техническое обслуживание системы.
Сифон не только блокирует проникновение неприятных запахов в жилые помещения, но и предотвращает возникновение засоров в канализации. Происходит это следующим образом. Весь мусор, попавший в сливное отверстие раковины, просто остается в его корпусе сантехнического прибора, а не отправляется в дренажную систему.
Постепенно скапливаясь, загрязнения мешают свободному прохождению стоков, в результате чего вода начинает медленно уходить из раковины или застаиваться в емкости. Большинство пользователей для исправления возникшей ситуации применяют вантуз, не зная, что именно вызвало закупорку. Продавленный в канализационную трубу мусор может уменьшить проходимость трубопровода. Вследствие этого лучше разобрать сифон и прочистить его, чем решать потом гораздо более серьезные проблемы с засорением канализационной системы.
Самостоятельная сборка сифона
Сифон может забиться по следующим причинам:
- Скопления в корпусе прибора нерастворимых в воде жировых загрязнений. Некоторые нерадивые хозяйки выливают в сливное отверстие использованное масло со сковороды. Такие действий приводят к необходимости чистки не только сифона, но и канализационных труб.
- Загадочно появившемся в сифоне комке волос, при том, что вряд ли кто – то моет голову на кухне. Тем не менее именно волосы и другой плавающий мусор часто становятся причиной засорения.
- Образование в отстойнике слоя песка загадки не представляет. Он оседает там при мытье столовой зелени, фруктов и овощей.
Гофрированные сифоны S-образной формы и трубчатые U-образные модели имеют неразборную конструкцию, что затрудняет их профилактическую очистку. Вследствие этого под раковиной на кухне обычно устанавливают сифоны бутылочной формы. Их разборный корпус дает возможность своевременно удалять из гидрозатвора скапливающиеся в процессе эксплуатации жировые и другие нерастворимые в воде загрязнения. Кроме того, там задерживаются случайно упавшие в сливное отверстие мойки ценные предметы, например ювелирные украшения, которые можно извлечь.

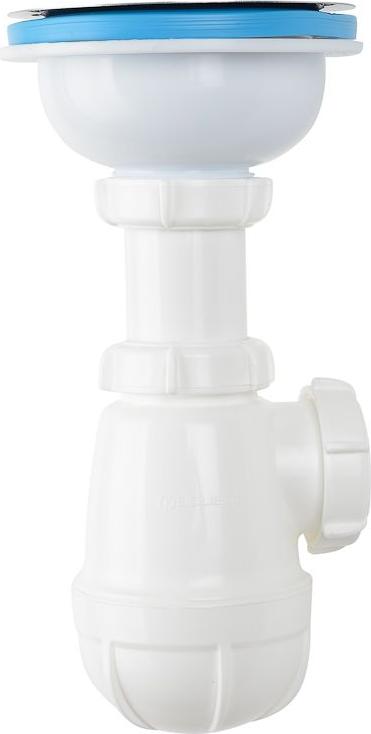

Бутылочный сифон состоит из следующих частей:
- разбирающегося корпуса;
- присоединяемого снизу к сливному отверстию раковины приемного патрубка;
- отводного патрубка, обеспечивающего подачу сточных вод в канализационную систему;
- мелкоячеистой защитной решетки, предотвращающей попадание внутрь прибора крупных фракций отходов;
- уплотнительных прокладок и крепежных гаек.
Элементы бутылочного сифона
Элементы сифона имеют следующее функциональное назначение:
- изготовленная из пластмассы, резины или металла пробка с прикрепленной к ней цепочкой с кольцом применяется, если емкость необходимо заполнить водой;
- мелкоячеистая защитная сетка препятствует проникновение внутрь сантехнического прибора крупных фрагментов отходов;
- имеющиеся на отводном патрубке выпуклые кольца и прилив не позволяют уплотнительной прокладке изменять положение при закручивании накидной гайки;
- возможность профилактической очистки системы обеспечивает съемное колено.
Патрубок для присоединения к канализационной системе выпускается в жестком или гофрированном виде. Использование жесткой сливной трубы более практично, так как на изгибах гофры интенсивно собираются мелкодисперсные частицы загрязнений, которые для предотвращения возникновения засора нужно своевременно удалять. Сборка и установка сифона выполняются в одно и то же время.
Полезный совет! Приобретая сифон следует тщательно проверять его комплектацию. В присутствии продавца вскрыть упаковку и внимательно осмотреть каждую деталь. Заусенцы. шероховатости и неровности на сопрягаемых поверхностях могут стать причиной возникновения протечек при эксплуатации. Довольно часто в упакованных в запечатанную тару изделиях недостает необходимых для качественного монтажа крепежных элементов.
Цены на сифоны для мойки с переливом
Сифон для мойки
Схема сборки сифона для раковины на кухне – пошаговая инструкция
Сборка сифона производится согласно приложенной инструкции с подробной схемой.
Схема сборки сифона
Пошаговая последовательность действий
Шаг 1. Присоединение к мойке. Входной патрубок соединяется с раковиной следующим образом:
- на слив мойки помещается защитная сетка (1) с уплотнительной прокладкой (1с);
- на прилив входного патрубка (3) устанавливается прокладка (2);
- винтом (4) защитная сетка прикрепляется к входному патрубку.
Крепим защитную сетку
Шаг 2. Монтаж основной части прибора. Для сборки основной части сифона выполняются следующие манипуляции:
- уплотнительная прокладка (8) и крепежная гайка (7) размещаются на нижней части приемного патрубка;
- патрубок вставляется в корпус (6) и соединение укрепляется заворотом гайки, опущенной вниз;
- крышка с уплотнительной прокладкой (14) прикручивается к корпусу сифона (13).
Устанавливаем основу
Шаг 3. Присоединение к канализационной системе. Для подключения к канализационному стоку необходимо:
- на выходной патрубок (9) установить уплотнительную прокладку (12а);
- соединение патрубка с трубопроводом канализации укрепить закручиванием гайки (10).
Соединяем выходной патрубок с канализацией
О стыковке с канализационным стоком нужно поговорить подробнее. Диаметр выходного патрубка сифона чаще всего бывает 40 или 50 мм. Если диаметр канализационной трубы тоже составляет 50 мм, для соединения будет достаточно использовать уплотнитель. В случае несовпадения размеров применяются переходные резиновые манжеты.
Уплотнение соединения с канализационной трубой резиновой манжетой
Совет! При установке сифона надо следить за тем, чтобы его выходной патрубок располагался выше приемного отверстия канализационного стока. Создавший уклон обеспечит свободное течение водяного потока.
Самое главное в процессе сборки – это создание соединений с максимальной герметичностью. Уплотнительные прокладки в посадочных местах фиксируются силиконовым или другим стойким к воздействию влаги герметиком, резьбовой крепеж завинчивается до упора. После окончания работы следует удалить выступившие на краях соединений излишки герметизирующего материала.
Как собрать сифон для раковины на кухне с переливом
Сначала следует подготовить место для установки сантехнического прибора. Для этого производится демонтаж старого сифона и очистка поверхности отвода канализационной трубы. Если это чугунное изделие советских времен, придется при помощи молотка и зубила отбивать цемент, который тогда использовался в качестве гидроизолятора.
При этом нельзя допускать попадания обломков в канализационный патрубок, так как в дальнейшем они станут причиной возникновения засоров. после завершения работы устье трубы внимательно осматривается и твердые фрагменты строительного мусора удаляются пинцетом или пассатижами. Затем устанавливается резиновая заглушка.

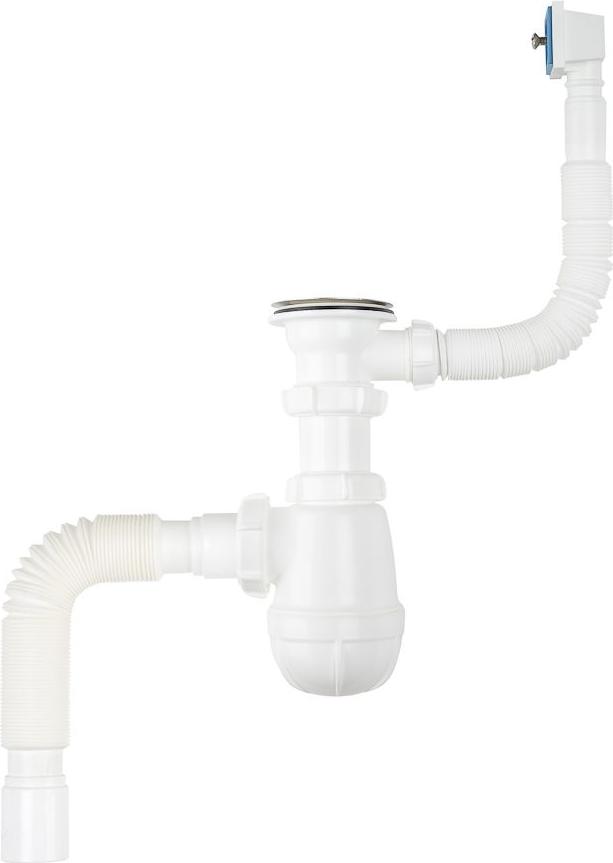

Пример сифона с переливом
В конструкции раковины с переливом в верхней части боковой стенки предусмотрено наличие дополнительного отверстия. Его функциональное назначение состоит в предотвращении выплескивания жидкости через край емкости при ее переполнении. Для установки под такую мойку нужен сифон, имеющий дополнительный патрубок для приема жидкости, поступающей из переливного отверстия.
Конструкция сифона с переливом
Для сборки сифона для кухни с переливом, помимо действий по стандартной схеме требуется выполнение некоторых дополнительных манипуляций. Нижняя часть переливного трубопровода прикрепляется к входному патрубку сантехнического прибора с помощью накидной гайки и уплотнительной прокладки.
Переливная трубка подводится с наружной части раковины к проделанному в верхней части ее боковой поверхности отверстию. С внутренней стороны мойки трубопровод укрепляется закручиванием винтового соединения. После выполнения этих действий вода будет поступать в сифон, а не выливаться наружу при переполнении емкости.
Обратите внимание! В процессе сборки сифона следует следить за тем, чтобы все его элементы были сухими и чистыми. Причиной возникновения протечек часто становится загрязнение уплотнительных прокладок, попадание на них песка и строительного мусора.
На заключительном этапе выполняется проверка работоспособности системы. Для этого в мойку под сильным напором направляется струя воды, и все соединения внимательно осматриваются. При отсутствии течи работа считается завершенной. Просачивание жидкости в определенном месте устраняется подтягиванием крепежных элементов или заменой дефектных деталей.

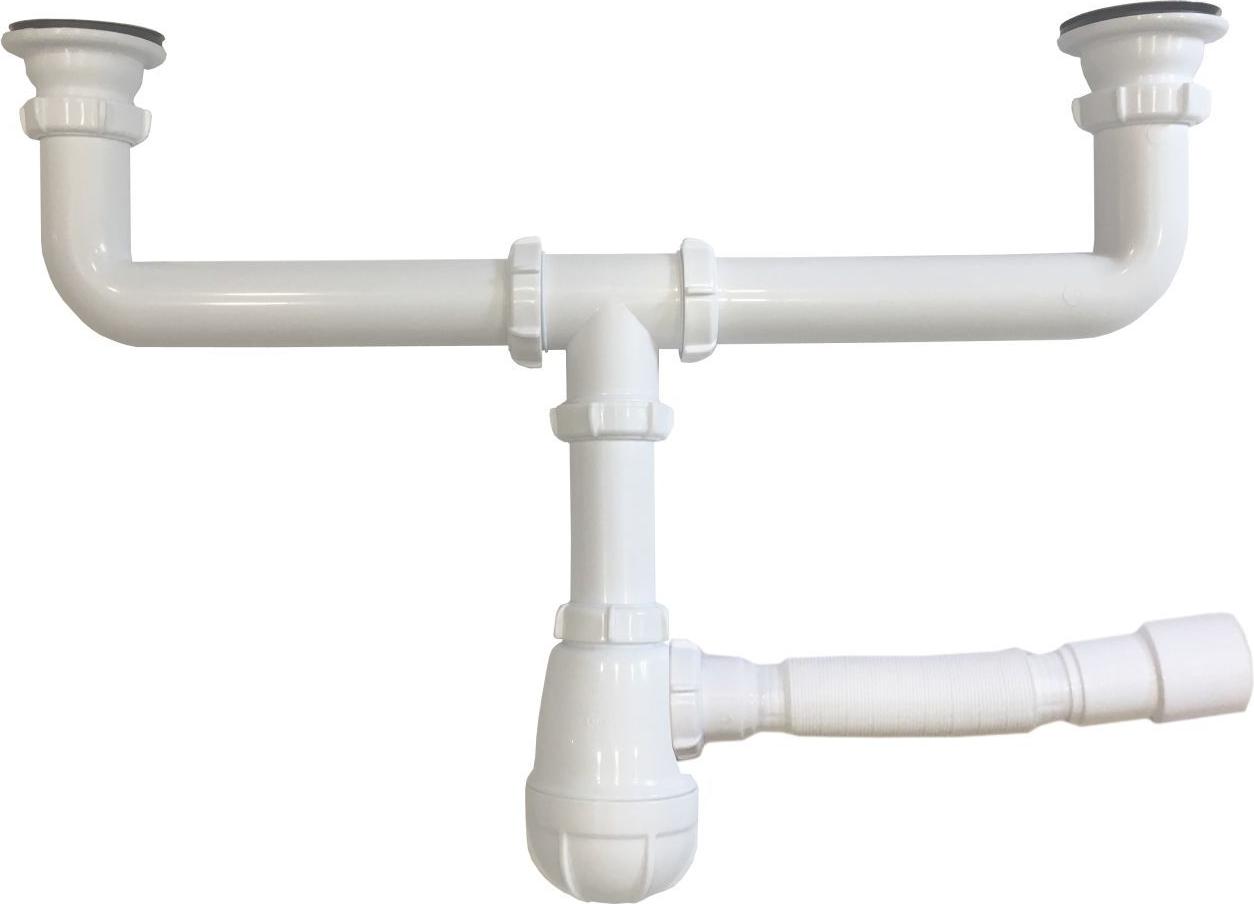

Сифон для двойной мойки
Советы специалистов по сборке сифона
Собирая сифон, следует придерживаться следующих рекомендаций:
- Уплотнять нарезанную на металле резьбу специальной лентой или льняной паклей.
- Все имеющиеся в комплекте прокладки должны быть установлены на свое место. Если после завершения работы останется хотя бы одно колечко в пропущенном уплотнении вскоре образуется течь.
- Трубные соединения уплотняются только одной прокладкой. Неопытные мастера для предотвращения появления течи устанавливают при трубопроводных соединениях две прокладки. Такие действия приводят к разгерметизации системы.
- Заворачивать крепежные пластиковые гайки следует аккуратно и осторожно. Нельзя допускать слабины в соединении, но при приложении чрезмерных усилий есть риск повреждения деталей.
- Прокладки устанавливаются таким же образом. Они хорошенько затягиваются на патрубке, но если перестараться произойдет разрыв материала уплотнителя.
- Для предотвращения возникновения протечек на регулярной основе нужно проводить профилактическую замену износившихся уплотнителей. В противном случае можно затопить соседей.
Не пренебрегайте рекомендациям специалистов
Соблюдение правил эксплуатации имеет не менее важное значение для увеличения срока службы сантехнического прибора.
Узнайте, как установить смеситель в ванной на стену своими руками, в специальной статье на нашем портале.
Обслуживание и эксплуатация сифона
Качественно установленный сифон безотказно проработает долгие годы при своевременном обслуживании системы слива. Трубопроводную систему необходимо периодически очищать от возникающих в процессе эксплуатации загрязнений. Слипшиеся комки жира растворяются каустической содой.
Хорошие результаты дает продолжительная промывка сантехнического прибора напором воды высокой температуры. Очистка трубопроводной сети при возникновении засоров выполняется с помощью специальных химических средств. Сантехники часто используют для этой цели гибкую металлическую проволоку с утолщением на конце.
Сборка сифонов под раковину на кухню Ани пласт и Ани грот
Сифоны отечественного производства марок Ани пласт и Ани грот относятся к классу недорогой, но качественной сантехнической продукции. Благодаря привлекательному внешнему виду, отличным эксплуатационным характеристикам, высокому качеству изготовления и низкой стоимости они получили широкое распространение на российском рынке.
Видео – Последовательностью действий при сборке сифона марки «Ани грот»
Отечественные производители водосливной арматуры предлагают потребителям различные модели сифонов. Их сборка и установка осуществляется по общему принципу:
- при покупке проверяется комплектация изделия;
- согласно приложенной к инструкции схеме выполняется сборка прибора;
- установка начинается с присоединения входного патрубка сифона к раковине;
- затем собирается основной блок;
- выполняется подключение сливного патрубка к канализационной системе;
- на заключительном этапе выполняется проверка герметичности соединений.
Видео – Сборка сифона для раковины «Ани пласт»
В заключение отметим, что правильно собранный сифон будет безотказно работать в течение длительного времени. Срок службы сантехнического прибора увеличивается при соблюдении правил эксплуатации, регулярной очистке от загрязнений и своевременной замене износившихся прокладок.
Рекомендуем обратить внимание на статью – Как врезать мойку в столешницу, где подробно описано, как своими руками произвести монтаж мойки.
Цены на мойки для кухни
Мойка для кухни
Сборка сифона не отличается особой сложностью, аккуратно и тщательно выполняя рекомендованные инструкцией манипуляции, с работой справится даже неопытный в сантехническом деле человек. Тем не менее при полной неуверенности в своих силах лучше все-таки обратиться к специалистам, так как установка любого сантехнического прибора очень ответственное дело.
