Apc back ups 750 инструкция

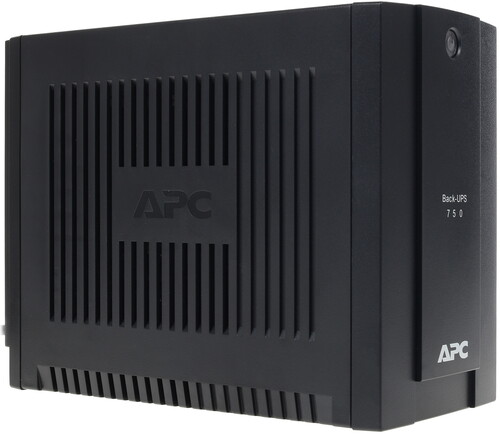

ИБП APC Back-UPS 750VA [BC750-RS]

резервный, 750 ВА, 415 Вт, 4 х CEE 7 (евророзетка), USB
подробнее

Код товара: 1108133

Install PowerChute Software To install PowerChute Personal Edition (PCPE) software, connect a USB cable to the data port on the UPS and the other end to a computer with access to the web.

On the computer, go to www.apc.com/tools/download. Select Software Upgrades — PowerChute Personal Edition in the Filter by Software/Firmware drop down menu. Select the appropriate operating system.

Follow directions to download the software.

Transfer Voltage and Sensitivity Settings The Back-UPS detects and reacts to line voltage distortions by transferring to battery backup power to protect connected equipment. In situations where either the Back- UPS or the connected equipment is too sensitive for the input voltage level it is necessary to adjust the transfer voltage.

The UPS will shut down when the UPS detects that connected equipment is using less than 15 W of battery power for more than 15 minutes. No-load shutdown can be enabled or disabled through Program mode described below.

1. Turn off the UPS while connected to a wall outlet. 2. Press and hold the POWER ON/OFF button until the LED continuously flashes

green. Release the button. The Back-UPS is now in Program mode. 3. The LED will flash once, twice, or three times per second, and emit audible

beeps to indicate the current sensitivity level. The Back-UPS will beep to indicate that No-load Shutdown is enabled. Refer to the table for an explanation of the transfer voltage sensitivity levels.

4. To exit Program mode wait five seconds and all LED indicators will extinguish. Program mode is no longer active.

APC by Schneider Electric IT Customer Support Worldwide

For country specific customer support, go to the APC by Schneider Electric Web site, www.apc.com.

LED Flashes Audible Indicator Voltage Sensitivity Setting Input Voltage

Range

Once per second

4 beeps per second

Low 160-278

Twice per second Medium (factory default) 180-266

Three times per second

High 196-256

Status LED Indicator Audible Indicator On Power On The Back-UPS is supplying AC power to connected equipment.

The On Line LEDilluminates green. None

On Battery mode The On Line LEDilluminates green. The LED is not illuminated during the beeps.

Back-UPS beeps 4 times every 30 seconds.

Low Battery Indicator The On Line LEDflashes green. The Back-UPS emits rapid beeping. (once every second)

Replace Battery The battery is disconnected. The battery needs to be charged

or replaced.

The On Line LEDflashes green. Constant tone

Overload Shutdown on battery power None Constant tone

Safety and General Information

SAVE THESE INSTRUCTIONS — This section contains important instructions that should be followed during installation and maintenance of the UPS and batteries.

Back-UPS BC750-RS Quick Installation Guide

3

1

4 Status Indicators

Connect the Battery

2 Pull the battery connector handle down, and then push it into the unit. Connect the power cable directly to a wall outlet. Do not use surge protectors or extension cords. Press the POWER ON/OFF button to turn on the unit. Charge the battery for at least 10 hours to ensure sufficient runtime. The unit is being charged whenever it is connected to AC power, whether the unit is turned ON or OFF.

2 1

3

Overview

Operational Features5

6

e

POWER ON/OFF button

Battery connector

Circuit breaker

Surge protected outlet (no battery backup)

USB port (available only for BC750-RS)

AC power cable

Battery and surge protected outlets

EN 990-7289A 05/2016 2016 APC by Schneider Electric. APC, the APC logo and Back-UPS are owned by Schneider Electric Indus-

tries S.A.S. or their affiliated companies. All other trademarks are property of their respective owners.

Input Voltage 220-240 Vac, nominal Frequency 50/60 Hz

Brownout Transfer 180 Vac, typical

Over-voltage Transfer 266 Vac, typical

Output UPS Capacity (total) 750 VA / 415 W

Voltage On Battery 230 Vac (step-approximated sinewave)

Frequency on Battery 50/60 Hz 1Hz Transfer Time 6 ms typical, 10 ms maximum

Protection and Filtering

AC Surge Protection Full time, 273 Joules

AC Input Resettable circuit breaker

ge n0 89 2c

CAUTION Do not dispose of batteries in a fire. The batteries may

explode. Do not open or mutilate batteries. Released electrolyte is

harmful to the skin and eyes. It may be toxic. Before replacing batteries, remove conductive jewelry such

as chains, wrist watches, and rings. High energy through conductive materials could cause severe burns.

Connect the Back-UPS power cable directly to a wall outlet. Do not use surge protectors or extension cords.

Servicing of batteries should be performed by Schneider Electric IT (SEIT) Customer Support only.

When grounding cannot be verified, disconnect the equipment from the utility power outlet before installing or connecting to other equipment. Reconnect the power cord only after all connections are made.

bu 30 3a

Battery Type (maintenance free, lead acid) Lead acid, 12V (1 battery), 7.2Ah Average Life 3 — 5 years depending on the number of discharge cycles

and environmental temperature Typical Recharge Time 8 Hours

Battery Replacement Part Number The battery in the Back-UPS is not user-replaceable. Contact SEIT Technical Support for a list of authorized service centers near you.

Physical Net Weight 5.8 kg Dimensions (H x W x D) 20 cm x 11.5 cm x 25.6 cm

Operating Temperature 0 oC to 40 oC (32 oF to 104 oF) Storage Temperature -15 oC to 45 oC (5 oF to 113 oF) Operating Relative Humidity 0 to 95% non-condensing

Operating Elevation 0 to 3000 m (0 to 10,000 ft)

EAC Certification

Troubleshooting and Service 1. Consult the Troubleshooting from the APC by Schneider Electric Web site, www.apc.com. 2. If the problem persists, read the online user manual of BC750-RS from the APC by

Schneider Electric Web site, www.apc.com. The online manual contains a Troubleshooting table and Service procedures that will give you guidance before you contact Schneider Electric IT (SEIT) Customer Support.

Register your product on-line. http://warranty.apc.com

Product type UPS

Models BC750-RS

Manufacturer contact information

International Precision Assemblies Inc. Lot 2 Block 17 Phase IV, PEZA Rosario 4106 Cavite, Philippines

Transportation conditions Battery key should be disconnected prior to transportation.

Type of atmosphere for operations Normal

Type of environment for operations Normal

Date of manufacturing Prin
