Измерительных приборов много не бывает По крайней мере для меня. Так уже сложилось, что кроме старинного отечественного тестера Ц4341, дома есть 7-летний Victor VC9808+. Есть ещё один простенький в машине, измерительные клещи в гараже, но дома для постоянного использования только эти два, ну и несколько отдельных вольтметров, о чём ниже. Естественно, это не все мои электроизмерительные приборы – я именно про комбинированные ампер-вольт-ом-и-прочее-метры

И, всё бы ничего – я уже не такой радиолюбитель как 20-40 лет тому назад, но иногда хочется что-то сделать, и сделать хорошо. А одного тестера периодически не хватает, да и подглючивать он стал время от времени. И, я задумался над покупкой. Критерии следующие: хотелось бы иметь более высокую точность измерений, приемлемую для заданных условий цену, и при этом автоматический выбор пределов измерений. Хотелось иметь чёткий и крупный индикатор – зрение с возрастом почему-то не становится лучше… Хотелось бы забыть про 9-вольтовое питание от кронаподобных батарей. Процесс выбора был затяжным, т.к. задача не была срочной, пока однажды я не получил письмо от Ebay, в котором я уже больше года ничего не покупал, с предложением скидки USD10, при покупке от USD25. Моя жаба задумалась, и нашла, как мне кажется, неплохое решение – Aneng AN870 trms. Кому интересно — добро пожаловать под кат
Заявленные продавцом параметры в таблицах ниже.

Полагаю, что это не единственный возможный вариант, но, чем-то он мне приглянулся. И, приглянулся настолько, что я никогда ранее не делавший обзоров на mysku.club, решил из читателей, заделаться в писатели.
Итак, 30-го апреля я заказал этот приборчик. И, первое разочарование – срок поставки я прочитал уже после оплаты – крайняя дата 2-е августа. Ну, что делать – уже купил – подождём, решил я. Однако, уже 10-го мая мой тестер прошёл таможенную очистку в казане, а 15-го мая я его получил.
Упаковка – обычный полиэтиленовый пакет, даже без «пупырок», в нём тканевый чехол на молнии, и в нём уже сам прибор, с идущими в комплекте аксессуарами. Однако, всё в целости и сохранности – видимо в преддверии ЧМ по футболу сотрудники Почты России наконец закупили мячи – всё же ими играть удобнее, чем посылками. Итак, распаковка

Сам прибор на фоне линейки, со снятым чехлом, открытом батарейном отсеком, и вставленными мной 2-я элементами АА.

Взвешиваем тестер (не очень уверен в важности этой цифры – но ведь все здесь взвешивают) с элементами питания – видим отличие паспортных данных от измеренных на вес 2-х элементов питания. Но, не совсем – прибор оказался на «целых» 6 грамм тяжелее – даже не знаю, что делать – обманул меня продавец – может спор открыть и вернуть (шутка)?

Зажигаем все сегменты индикатора

И, начинаем разбирать
Видим запрессованную латунную гайку для винта фиксации крышки батарейного отсека. Кстати, элементы питания достаточно удобно вставляются в неё, создавая батарею, которая с некоторым усилием уже вставляется в отсек — удобно.

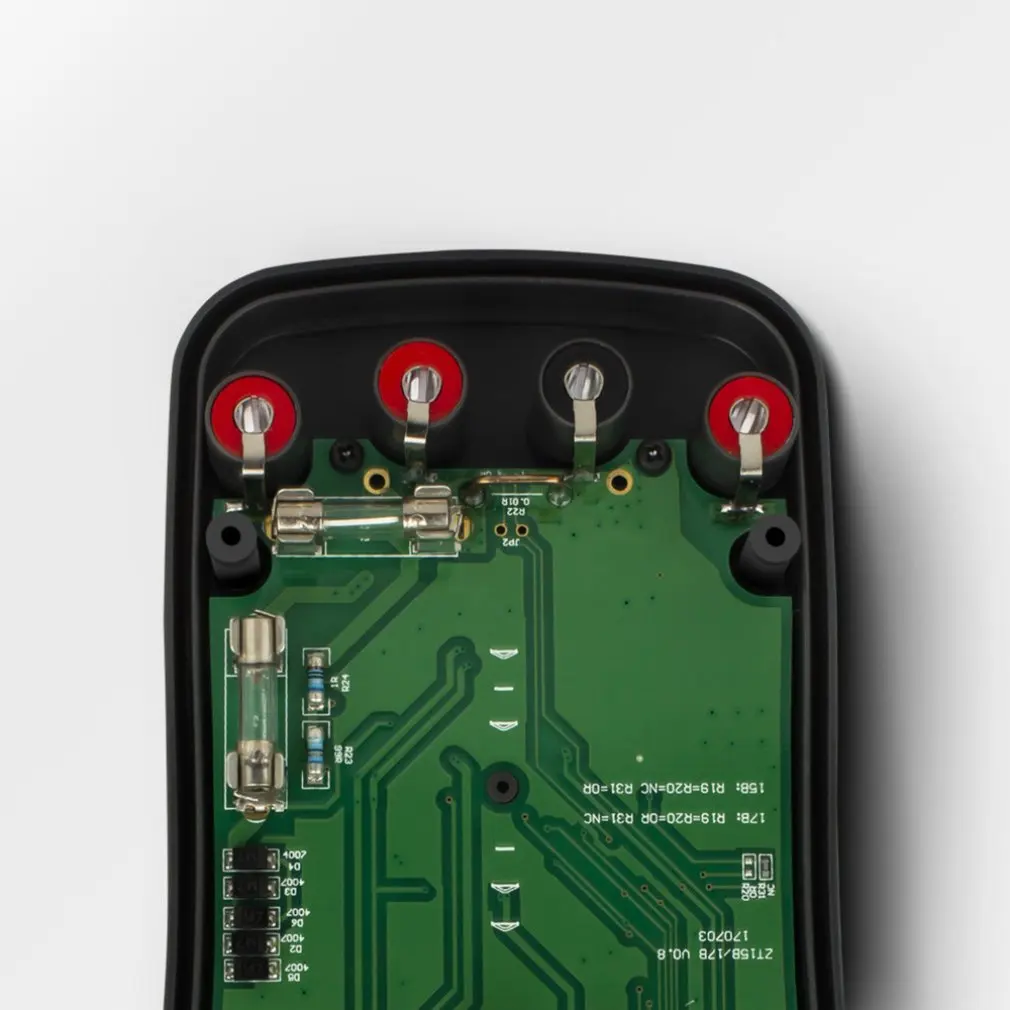

Снимаем крышку (4 винта) и видим кучку SMD элементов, «каплевидные» мозги (не понимаю почему это так расстраивает народ – если микросхема выйдет из строя, то полагаю её цена с пересылкой не будет сильно отличаться от покупки нового прибора, плюс её надо заменить, возможно перепрошить ПЗУ – так что по мне – лучше дешевле купить с «каплей»), флэш ПЗУ и источник опорного напряжения. Кроме того, видны 2 солидных по размеру предохранителя. Пайка качественная, следов флюса почти нет.

Снимать плату, чтобы посмотреть смазан ли переключатель не стал – сработал павловский рефлекс 30-летней давности, когда я разобрал советский тестер, а собрать переключатель обратно почему-то не смог, да и, если честно, мне наличие смазки не сильно принципиально – приборы надо иногда обновлять, а за несколько лет, полагаю, я дорожки не протру даже без смазки. Да и сомневаюсь я в правильности её выбора — с одной стороны, она не должна увеличивать контактное сопротивление, т.е. обладать низким удельным сопротивлением, с другой, при измерении малых токов и больших сопротивлений, смазка должна быть хорошим диэлектриком. В общем, «не мешаем машине ехать». А вот ось переключателя смазана – это видно без разборки.
В комплекте с тестером 2 набора проводов – изоляция мягкая, на ощупь приятная. Первый набор со стандартными щупами и съёмными (с хорошей фиксацией) изолирующими втулками (на щупах маркировка CATII 1000V, на защитных втулках CATIII 1000V, CATIV 600V), второй с набором накручивающихся наконечников – под клеммы «папы» и «мамы», заострённые – длинные и короткие, и «крокодилы». Суммарное сопротивление одного комплекта проводов порядка 0.07 Ом. Также в комплекте термопара в металлическом корпусе с витым проводом.

Переходим к измерениям. Сразу отмечу, что я понимаю разницу между поверкой и проверкой – у меня нет приборов с актуальным сроком поверки, однако я могу провести проверку, согласно моему пониманию метрологии, моим возможностям, и по своей собственной методике, для себя лично. Итак, что мы имеем именно для ПРОВЕРКИ.

1. 5-разрядный панельный вольтметр куплен был полгода назад, и тогда же проверен по образцовому источнику.
2. Вольтамперметр М2051 1988 г. Выпуска, 0,5 класса точности, поверенный 1989 г., т.е. в прошлом веке.
3. Генератор FY3200S, без поверки.
4. Самодельный блок питания, без поверки
5. Относительно точные (0.5%, 1%) резисторы производства СССР 1971-80 г. выпуска.
6. Фторопластовые конденсаторы (5%), отобранные мной из партии старинным измерителем ёмкости лет 30 тому назад. Поэтому оцениваю их точность, более высокой, чем заявленная.
7. Элементы питания, чтобы исключить влияние пульсации источника питания – чисто для сравнения – какие попались под руку.

1 этап – проверяем по постоянному напряжению. Измеряем напряжение на нескольких источниках – первоначально на 3-х разных элементах питания, далее от самодельного блока питания от 5 до 30 В с шагом примерно 1 В. Сравнение результатов первых и последующих измерений позволило мне предположить, что влияние пульсаций блока питания не существенно влияет на результат измерения.
Я не пытался установить точные значения напряжений – просто щелкал переключателем добавляя по 1 вольту, и сравнивал показания двух приборов. На первом фото щупы замкнуты, т.е. напряжение 0В.

2 этап – измеряем сопротивление относительно прецизионных советских резисторов.

3 этап – смотрим как прибор измерят постоянный ток. Измерения проводим двумя методами – вначале свой «образцовый» вольтметр, превращаем в ещё менее образцовый амперметр, путём добавления параллельно вольтметру относительно образцовых шунтов, опять же из относительно прецизионных советских резисторов.

Во втором случае, просто соединяем последовательно наш тестер, и поверенный 30 лет назад стрелочный прибор.

4-й этап – измеряем ёмкость относительно точных (отобранных) советских конденсаторов. Комментировать нечего.

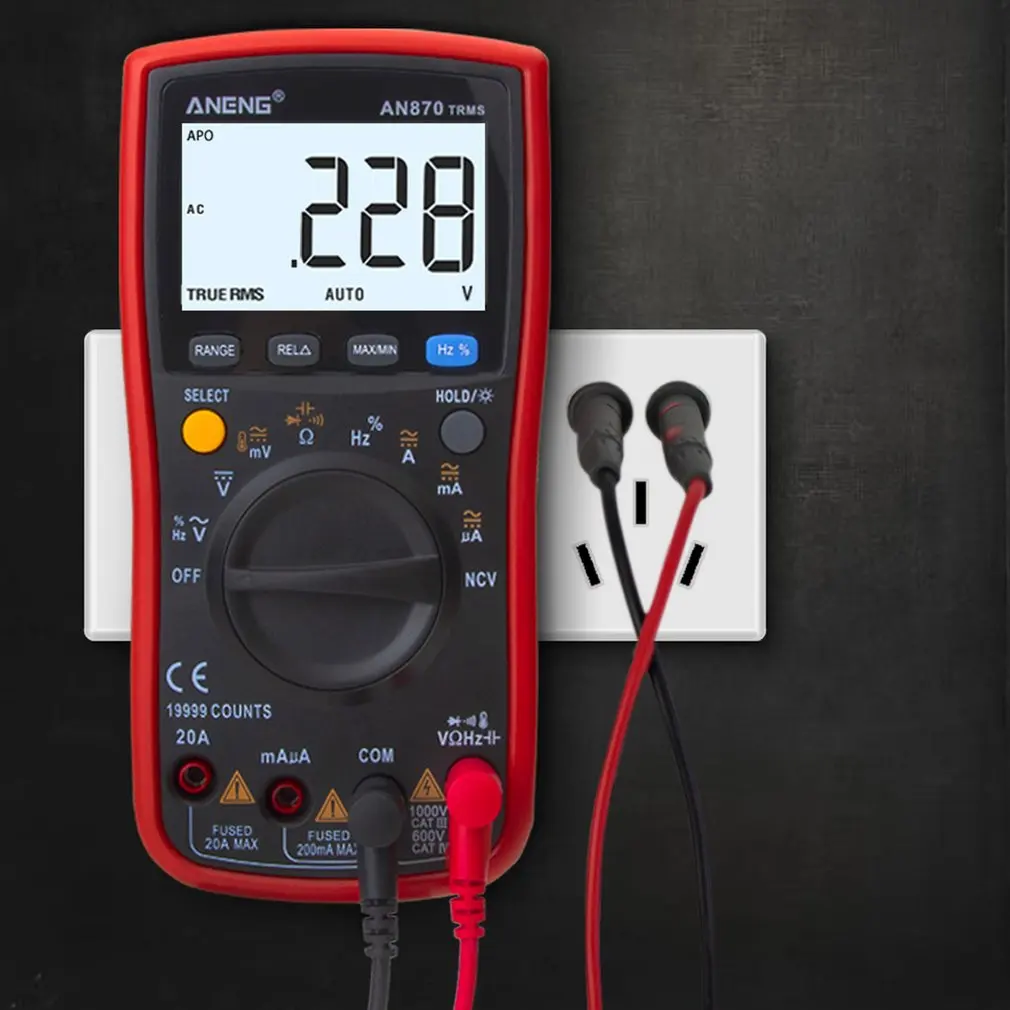

5-й этап – вставляем в розетку 220В. Ничего точного для измерения переменного напряжения у меня нет, тем более с true-rms как в исследуемом приборе, но, частота нам известна, поэтому, хотя бы её измерим.

Соответственно 6-й этап – проверяем измерение частоты. Видим, что в диапазоне от 10Гц, до 20МГц, показания прибора вполне адекватны. Это выше заявленных показателей, однако следует заметить, что нижний предел 10 Гц нормально измеряется при прямоугольном сигнале. На синусе нормальные показания где-то от 50Гц.

7-й этап – измеряем комплектной термопарой температуру кипящей воды (вода обычная водопроводная, с примесями, текущее атмосферное давление 99 кПа. От глубины погружения показания не изменяются.

И, последнее на сегодня NCV – ищем проводку. Работает нормально, близость к токоведущему проводу определяем по частоте звуковых сигналов и количеству «чёрточек» на индикаторе.

Что ещё – в режиме прозвонки задержка на размыкание, после длительного (более 1 с) замыкания. Напряжение на щупах в этом режиме 1В. В режиме проверки диодов напряжение 3,27В – выше чем напряжение питания тестера.
Автоотключение работает – срабатывает через 15 минут бездействия, предварительно, секунд за 30, троекратно пропищав.
Подсветка включается удержанием кнопки «HOLD», выключается её повторным нажатием, или спустя 2 минуты.
Выводы – нормальный прибор для повседневного использования. Ничего плохого, как и ничего необыкновенного про него сказать не могу – точность выше среднего, хотя для более объективного отчёта, у меня просто не хватает оборудования, времени и желания – что хотел, и было не сложно, я проверил. Однако, проделанная работа, мне лично позволяет доверять этому тестеру. Естественно, мой отчёт субъективен, как, собственно, и большинство отчётов здесь. Из недостатков, по крайней мере для меня, хочу отметить отсутствие отдельного выключателя питания – подумаю, возможно доработаю. К продавцу так же никаких претензий – отправил быстро, доставка быстрая, общаться и ругаться не пришлось. Прибор куплен за свои кровные…
P.S.: Понял, что Природу не обманешь – возраст даёт о себе знать – понял, что забыл снять с экрана защитную плёнку, но повторять все измерения сил нет. Так что реально экран контрастнее. Прошу также извинить, что изначально опубликовал отчёт не разобравшись как пользоваться тегом CUT – я оставил лишь текст перед ним – это мой первый «блин»…

Пролог

Измерительный прибор, наряду с паяльником, для радиолюбителя является главным инструментом при сборке собственной разработки, или же при поиске неисправностей в ремонтируемом устройстве. И от точности измерений зависит качество выполнения работ и конечный результат. Но зачастую, не ведя профессиональную деятельность, и не зарабатывая себе этим путём, радиолюбитель не может позволить себе купить дорогостоящее измерительное и монтажное оборудование. В таком случае на помощь приходит средний класс по низкой цене, но такие приборы не дают достоверного результата и всегда приходится мирится с мыслью, что проделанные измерения приблизительны.

На рынке торговой площадки AIliExpress уже появились довольно функциональные и сравнительно точные приборы по доступной цене. И из большого разнообразия таких приборов был подобран мультиметр (тестер), выпускаемый под недавно появившейся маркой «ANENG» модели «AN870», являющийся по сути полным аналогом мультиметра фирмы «RICHMETERS» модели «RM219» или «ZOTEK» модели «ZT219». При выборе инструмента акцент делался на функциональность, низкую погрешность измерений и высокую разрядность. Наряду с возможностью измерения главных электрических параметров в широком диапазоне — напряжения и силы тока — он может измерять сопротивление и ёмкость в больших пределах, а так же частоту и коэффициент заполнения (величина, обратная скважности):

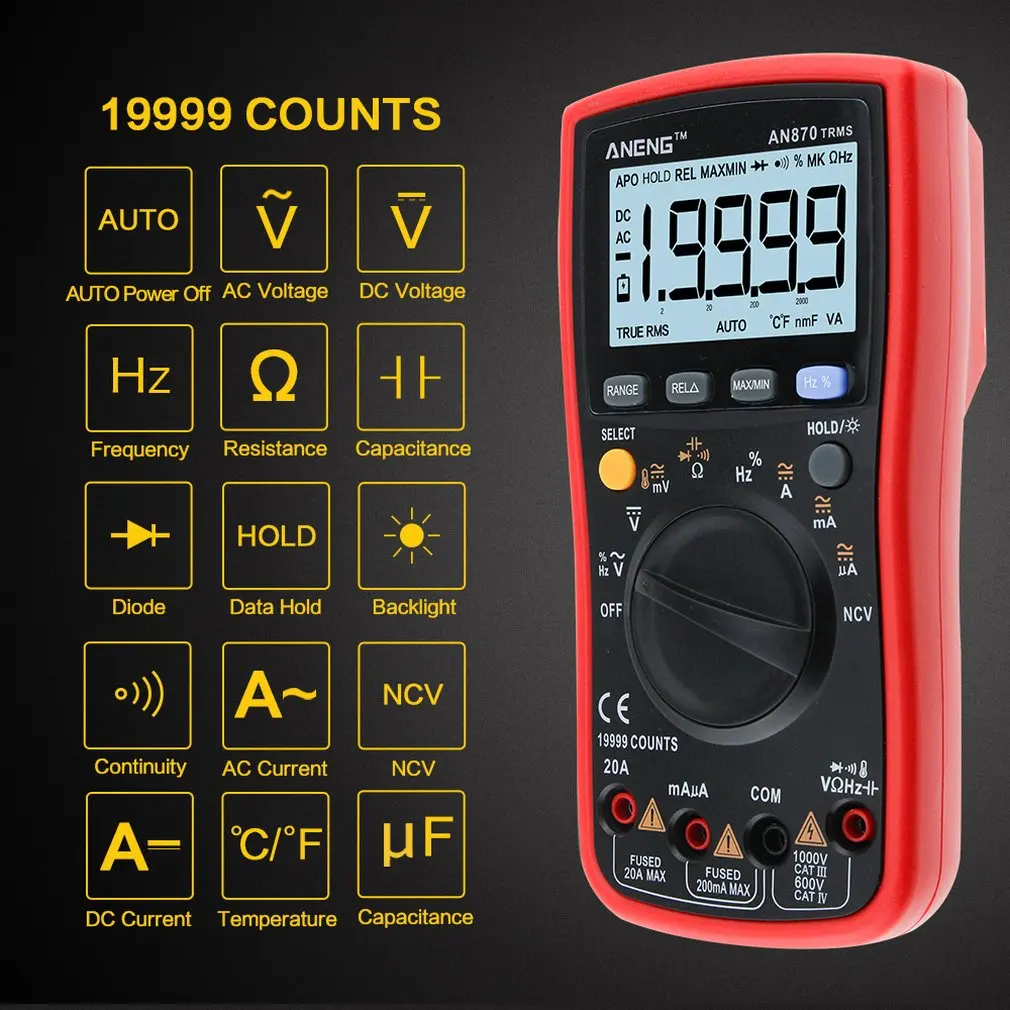

Подробные технические характеристики и все возможности измерительного прибора будут рассмотрены позднее, а пока узнаем где и как его приобрести, и что Мы получим вместе с ним.

Заказ/Распаковка/Комплектация

На момент написания статьи многофункциональный измерительный прибор ANENG AN870 с полной комплектацией стоил US $18.92, а заказ был сделан у продавца с хорошей репутацией по самой низкой цене. В наличии было два варианта расцветки чехла — красный и зелёный — и выбор пал именно на зелёном цвете, хотя цена у них одинаковая и можно выбрать любой понравившийся:

Продавец отправил товар 8 декабря, а в страну назначения он прибыл ровно через полтора месяца, 23 января в большом жёлтом пакете с информационными наклейками о содержимом и получателе:

С обратной стороны пакет был сильно потёрт, а внешняя бумажная оболочка потрескалась в одном из углов, но ничего страшного не произошло, и внутри ничего не повредилось:

В пакете находится мягкая чёрная сумка на змейке, для транспортировки и хранения прибора с аксессуарами:

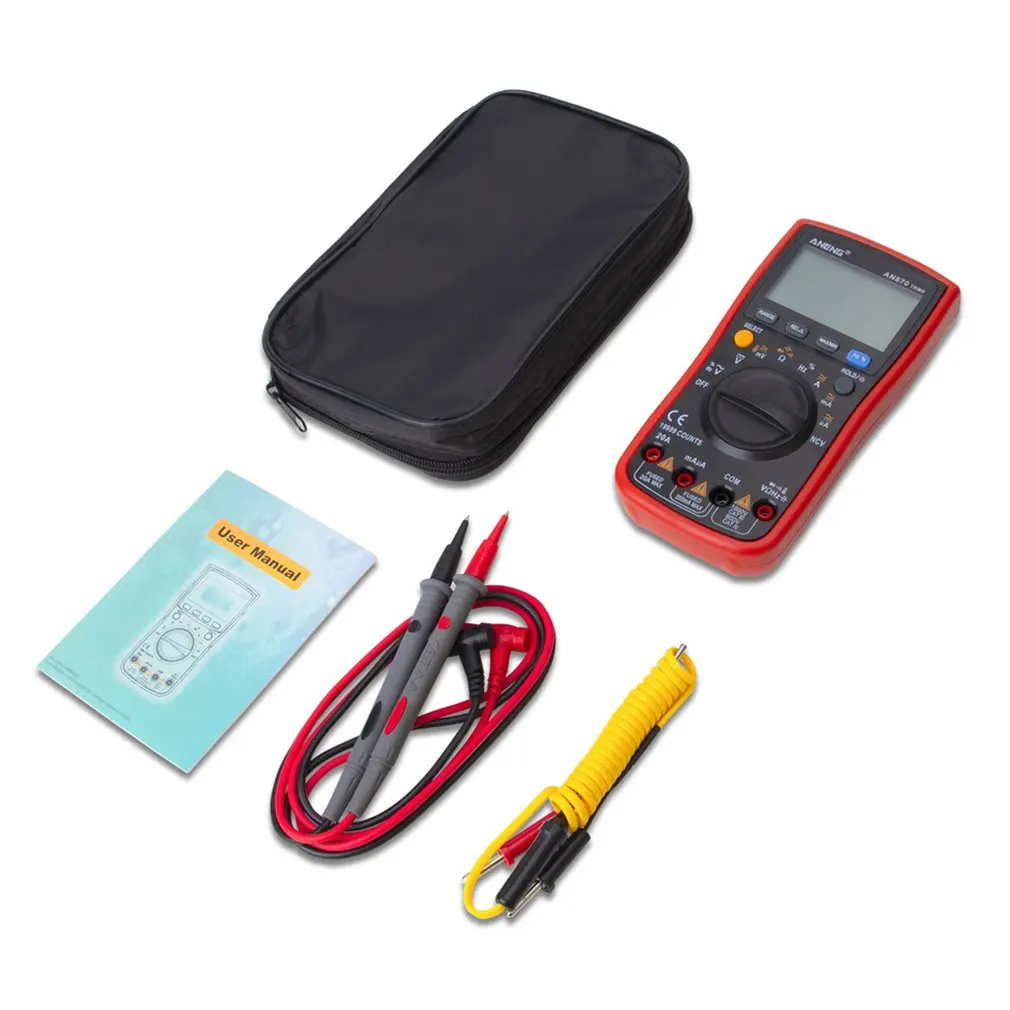

В сумке находится сам измерительный прибор с его принадлежностями из комплектации. В пакет на застёжке помещены универсальные щупы с множеством различных насадок:

В комплекте имеется так же температурный датчик с удобной ручкой и растягивающимся жёстким шнуром:



В отдельном пакете запечатаны массивные, так называемые силовые щупы для измерения больших токов и высоких напряжений:

Ну и наконец сам мультиметр без гальванических элементов питания (о которых Мы поговорим позже), так как они не входят в комплектацию, и их нужно приобретать отдельно:

Всё это легко уместилось в сумке, а на самом дне ещё лежала инструкция пользователя мультиметра ANENG AN870 на английском языке, с возможностями и характеристиками тестера, в виде небольшой брошюры, которая в дальнейшем была отсканирована и её можно посмотреть или скачать ниже

Продавец прислал так же купон магазина вместе с рекламой товаров фирмы ANENG. С его помощью можно вернуть 1-2 $ с покупки товара:

Сама сумка изнутри имеет мягкое покрытие, для защиты содержимого во время ударов или падения, а так же изнутри не известно зачем имеется ручка в виде большой петли. Немного странно конечно, и не совсем понятно как ею пользоваться:

Внешний осмотр и знакомство

• Мультиметр

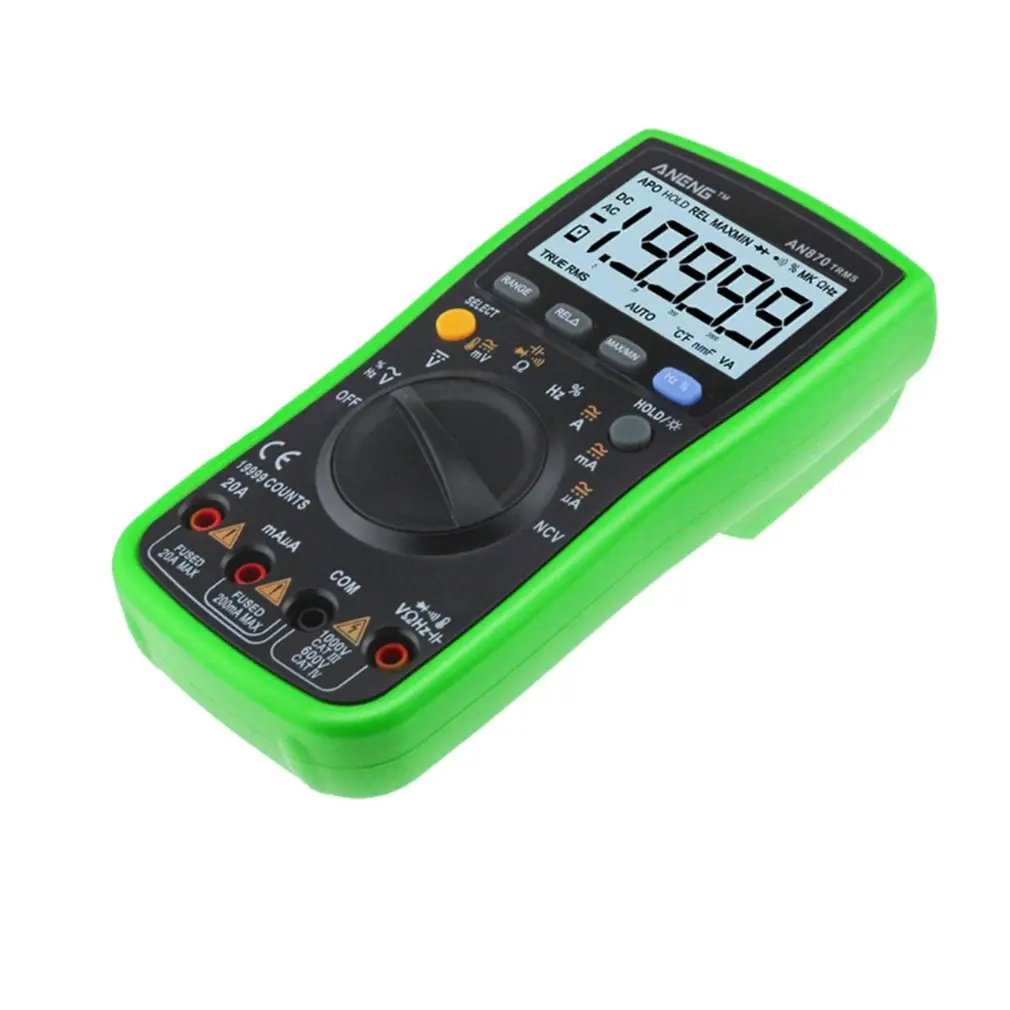

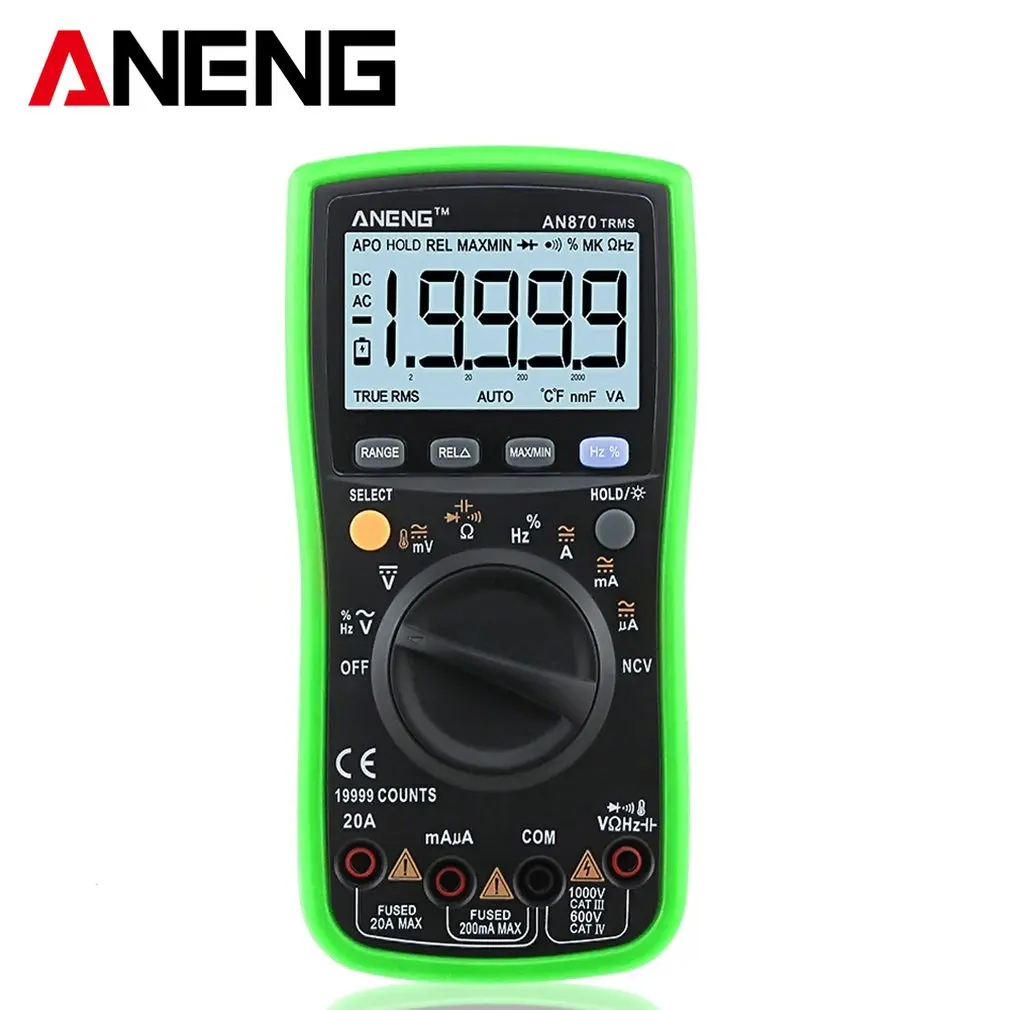

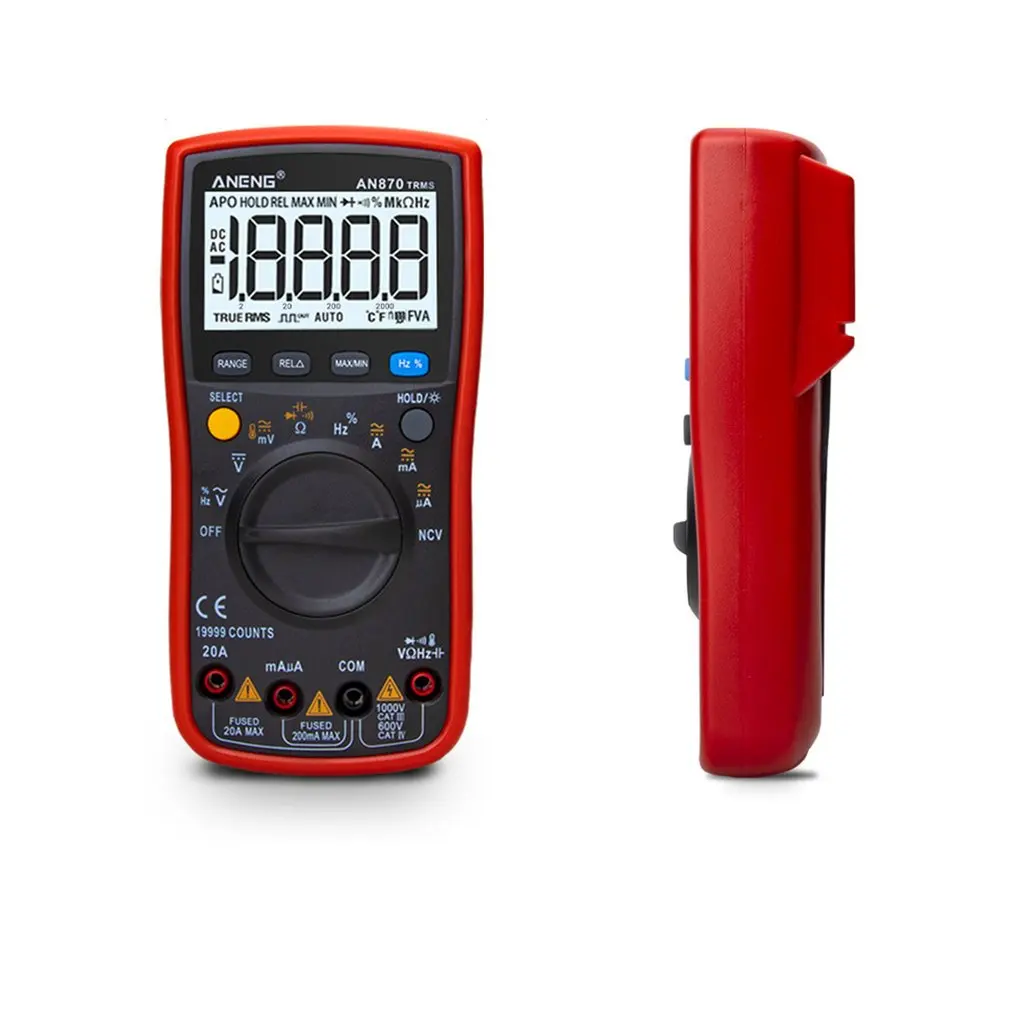

Сам прибор помещён в резиновый кожух (часто называют бампером), имеет довольно большие габариты и впечатляющую массу, так что переносить в кармане его не получится. Зато он надёжно лежит на рабочем месте и не тащится вслед за щупами. Все элементы располагаются в стандартных местах, как и у всех подобных приборов. Условно верхнюю треть пространства занимает большой экран сегментного типа и четыре реже-используемые функциональные кнопки, относящиеся к органам управления. Экран имеет временную защитную плёнку, а над ним красуется надпись с названием марки и модели, а также гордое обозначение «TRMS», указывающее на то, что прибор измеряет среднеквадратичное значение переменных сигналов:

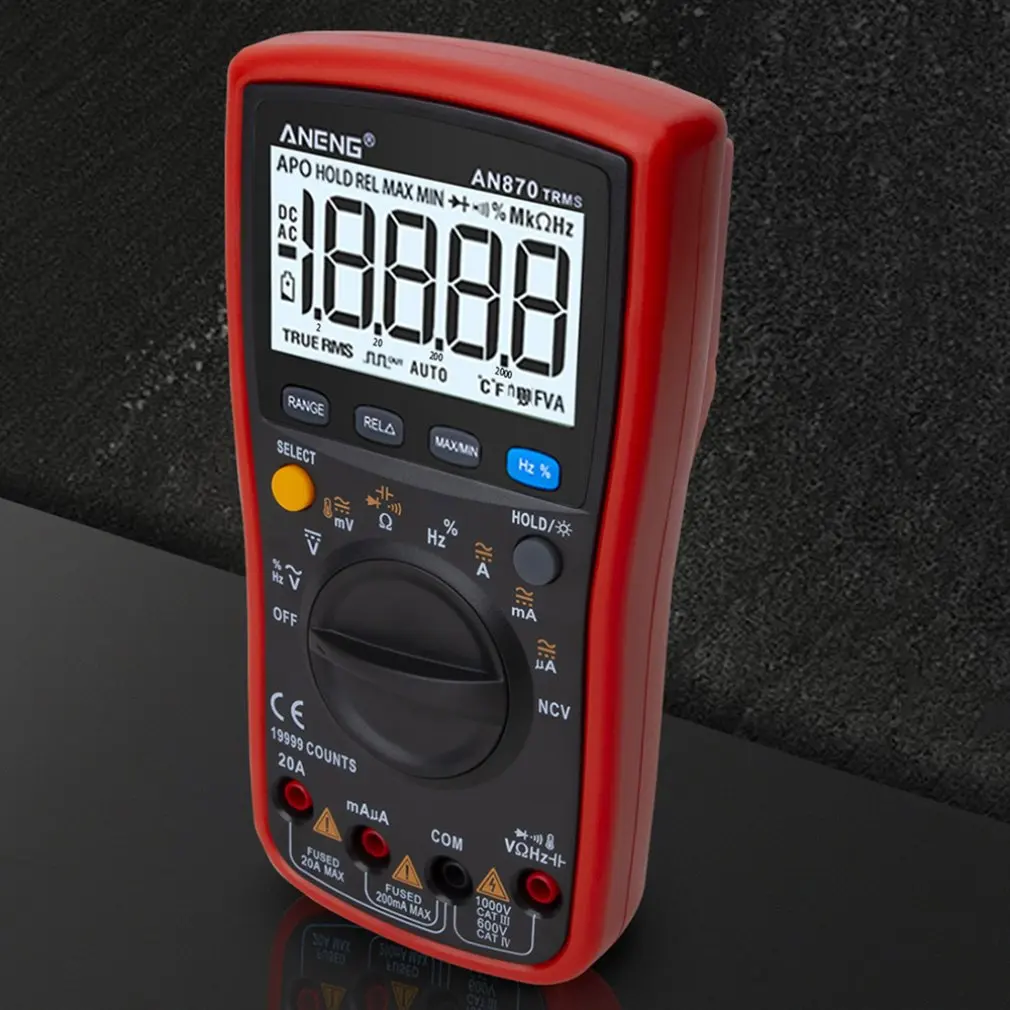

В средней части располагаются органы управления, из которых имеется галетный переключатель для выбора типа измерения, и шесть функциональных кнопок, которыми осуществляются дополнительные переключения и выбор режимов работы прибора:

Переключатель галетного типа не очень тугой, но довольно чёткий, и он имеет 10 положений для выбора того или иного типа измерения. Рассмотрим их слева-направо по часовой стрелке:

1. Выключенное состояние устройства;
2. Измерение высокого переменного напряжения, низкой частоты и коэффициента заполнения;
3. Измерение высокого постоянного напряжения;
4. Измерение низкого постоянного и переменного напряжения, частоты, коэффициента заполнения и температуры;
5. Измерение активного сопротивления, режим «прозвонки» цепи, проверка диодов и измерение ёмкости конденсаторов;
6. Измерение повышенной частоты с низким уровнем сигнала, и коэффициента заполнения;
7. Измерение больших, постоянного и переменного, токов, частоты и коэффициента заполнения;
8. Измерение средних, постоянного и переменного, токов, частоты и коэффициента заполнения;
9. Измерение низких, постоянного и переменного, токов, частоты и коэффициента заполнения;

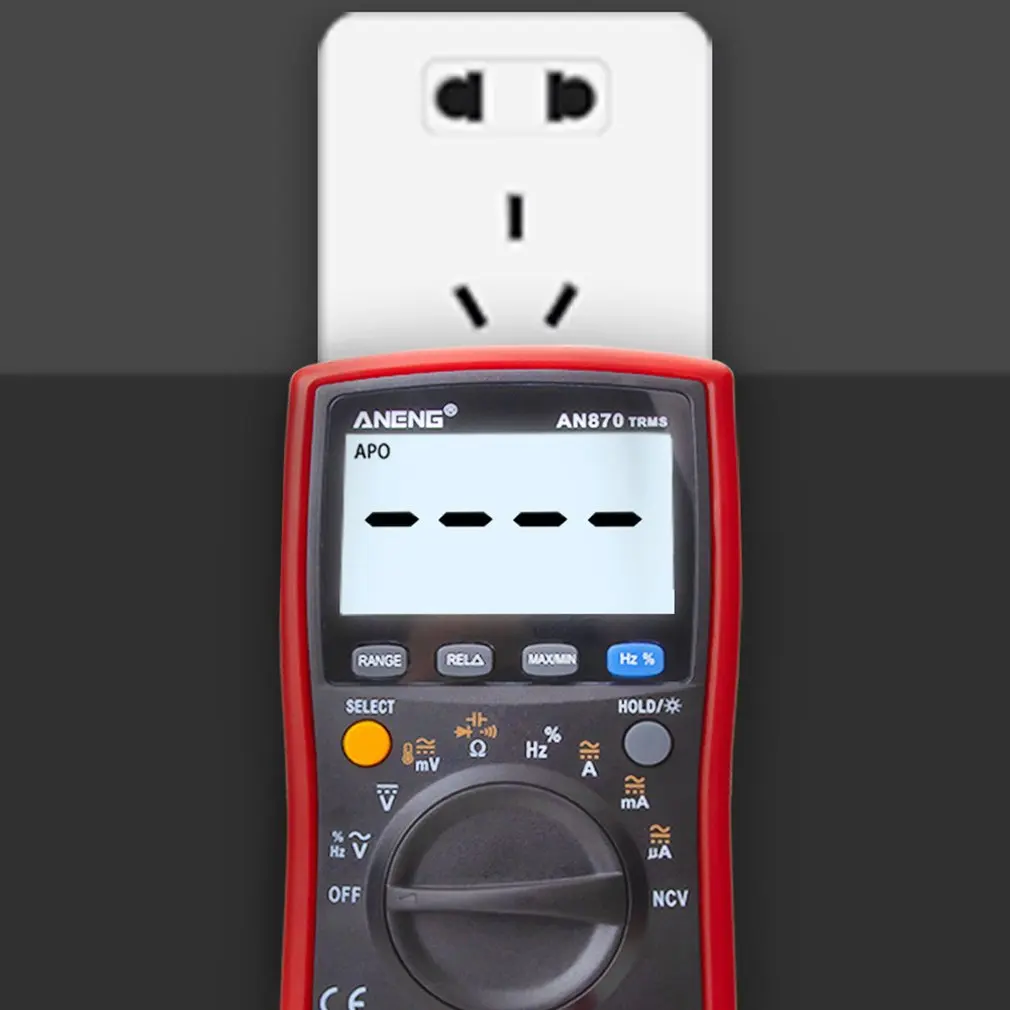

10. Бесконтактное обнаружение наличия сетевого напряжения.

По умолчанию тестер включается в автоматическом режиме выбора предела измерений, и пункты 8-9 в принципе можно было бы объединить, а на освободившееся положение добавить дополнительную функцию, такую, как например генератор сигнала или измерение индуктивности, но что есть, и за то спасибо.

В общей сумме имеется шесть функциональных кнопок, четыре из которых упоминались ранее, и расположены в одной плоскости с экраном, а две находятся в плоскости переключателя. Ими можно выбирать различные режимы измерения и включать/отключать дополнительные функции:

• SELECT — Последовательно переключает доступные режимы измерения, установленные галетным переключателем. Так же влияет на функцию автоматического отключения питания, которая по умолчанию активирована, но если переключателем включить прибор с зажатой кнопкой, то функция автоматического выключения будет деактивирована;
• HOLD — Фиксирует и «замораживает» текущее значение измеряемого параметра, а при длительном удержании включает/отключает подсветку экрана. Фиксация работает при всех типах измерений, кроме NCV;
• RANGE — Ручная установка предела измерения. При длительном удержании возвращается в автоматический режим;
• REL — Установка режима относительного измерения. Можно задать текущее значение как нулевое, и дальнейшие измерения выполнять относительно него;
• MAX/MIN — Отображение максимального или минимального значения измеряемого параметра. При длительном нажатии происходит возвращение к текущим показаниям;
• Hz % — Последовательно устанавливает режим измерения частоты и коэффициента заполнения переменного сигнала там, где это предусмотрено.

В самой нижней части находится четыре разъёма открытого типа, для подключения щупов или датчика температуры во время соответствующих измерений. Так же имеется знак европейского соответствия Œ и надпись, указывающая на возможность отображения 19999 отсчётов на диапазон:

Возле разъёмов указаны максимальные значения измеряемых параметров и категория измерения, вместе с указанием наличия предохранителей, а так же имеются соответствующие буквенные и символьные обозначения. Разъём «COM» является общим и принимает участие во всех типах контактных измерений. Самый крайний справа часто используемый разъём «V Ω Hz» предназначен для измерения напряжения, частоты, сопротивления, ёмкости, падения напряжения на диодах, температуры и проверки целостности цепи. Второй слева разъём «mA μA» предназначен для измерения малых и средних токов, а самый первый разъём «20A» позволяет измерять силу тока большой величины.

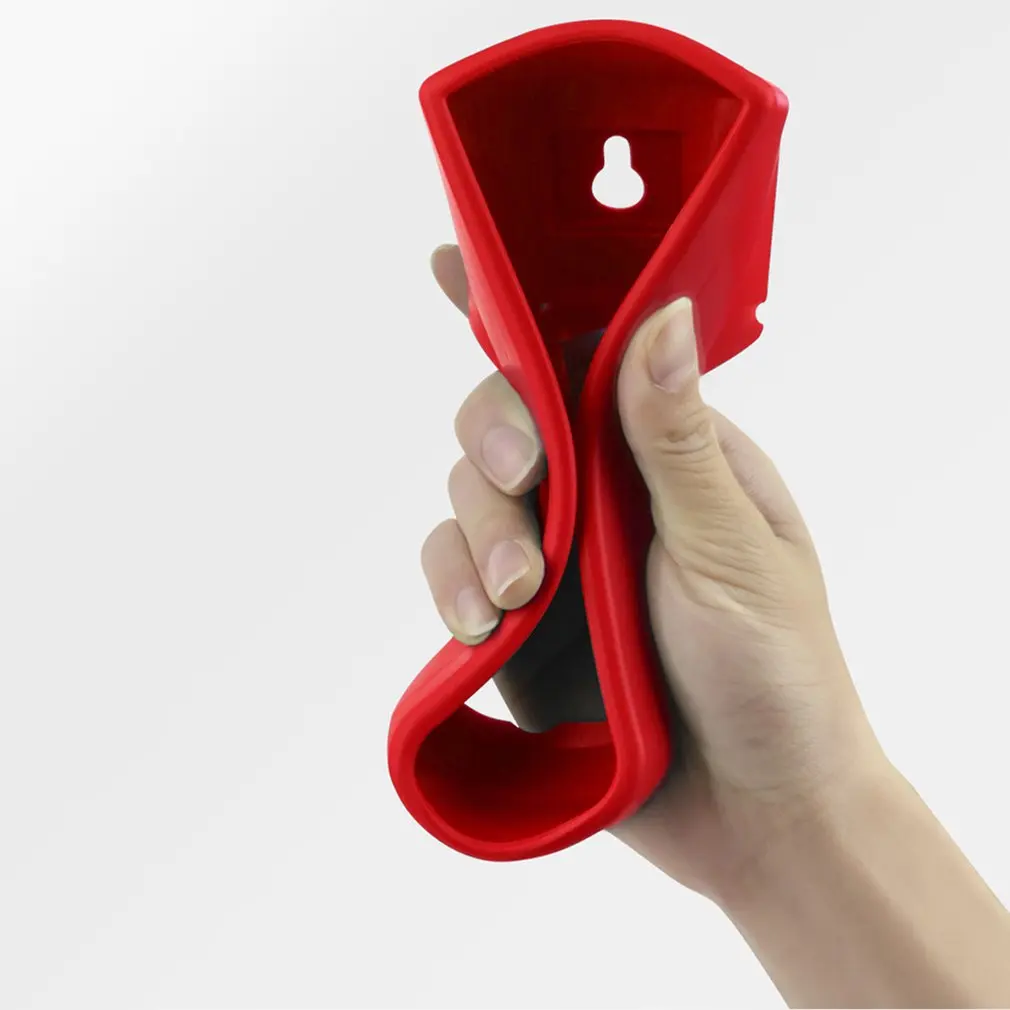

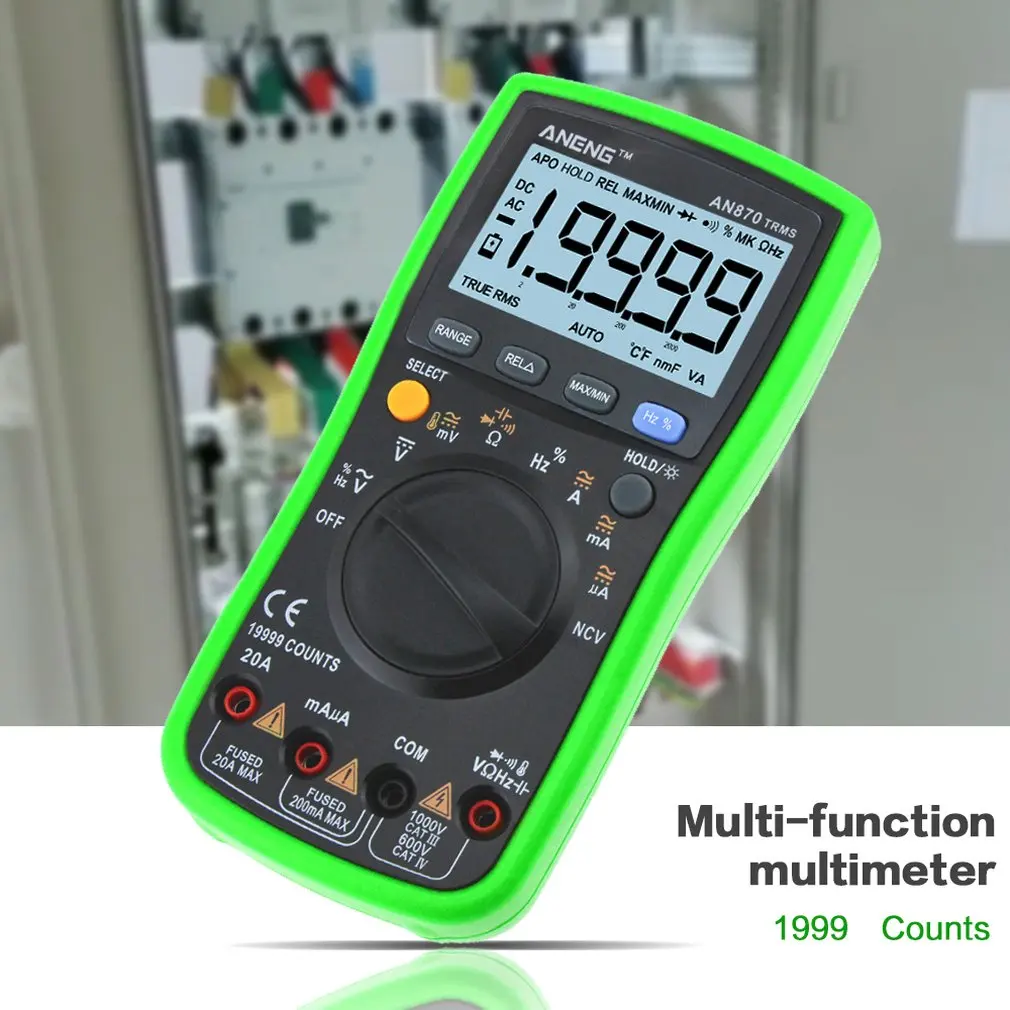

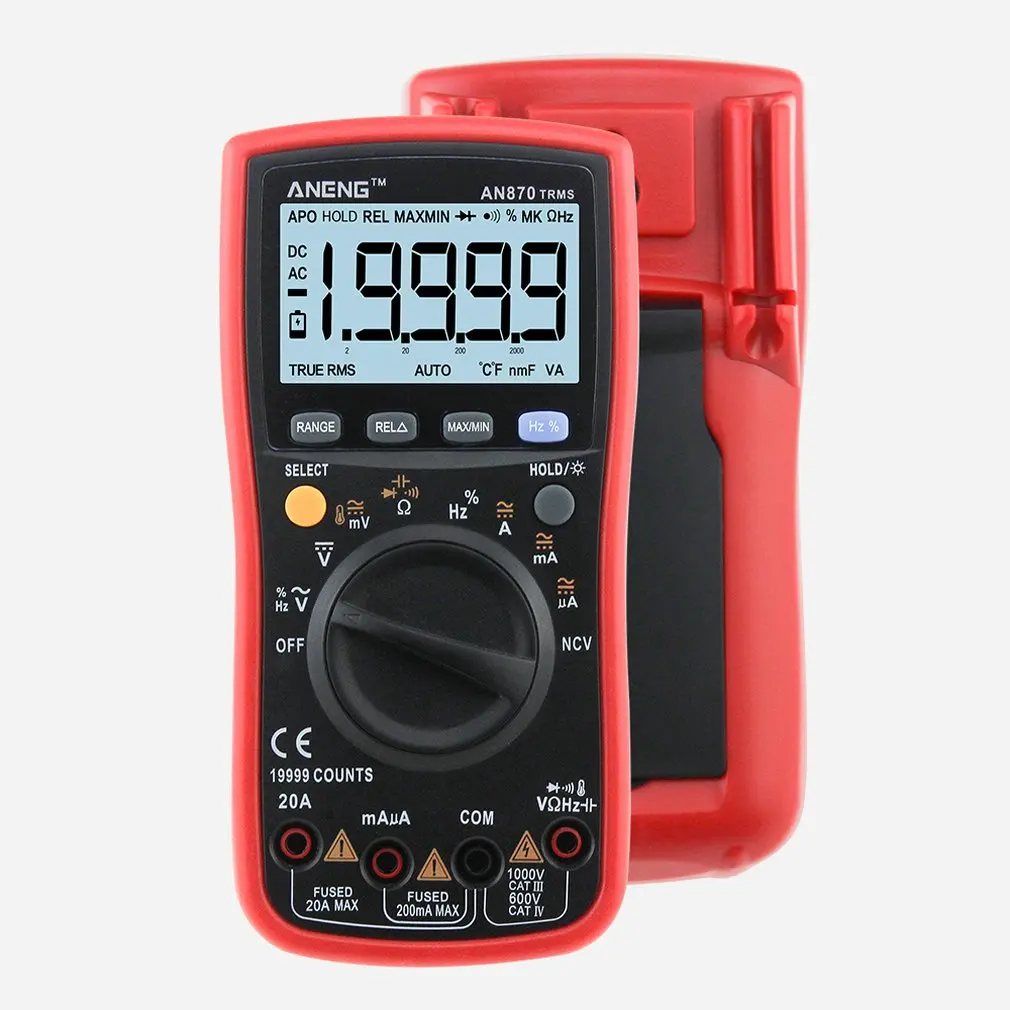

Как уже говорилось, прибор находится в зелёном диэлектрическом кожухе, который в верхней части имеет вырез для подвешивания устройства:

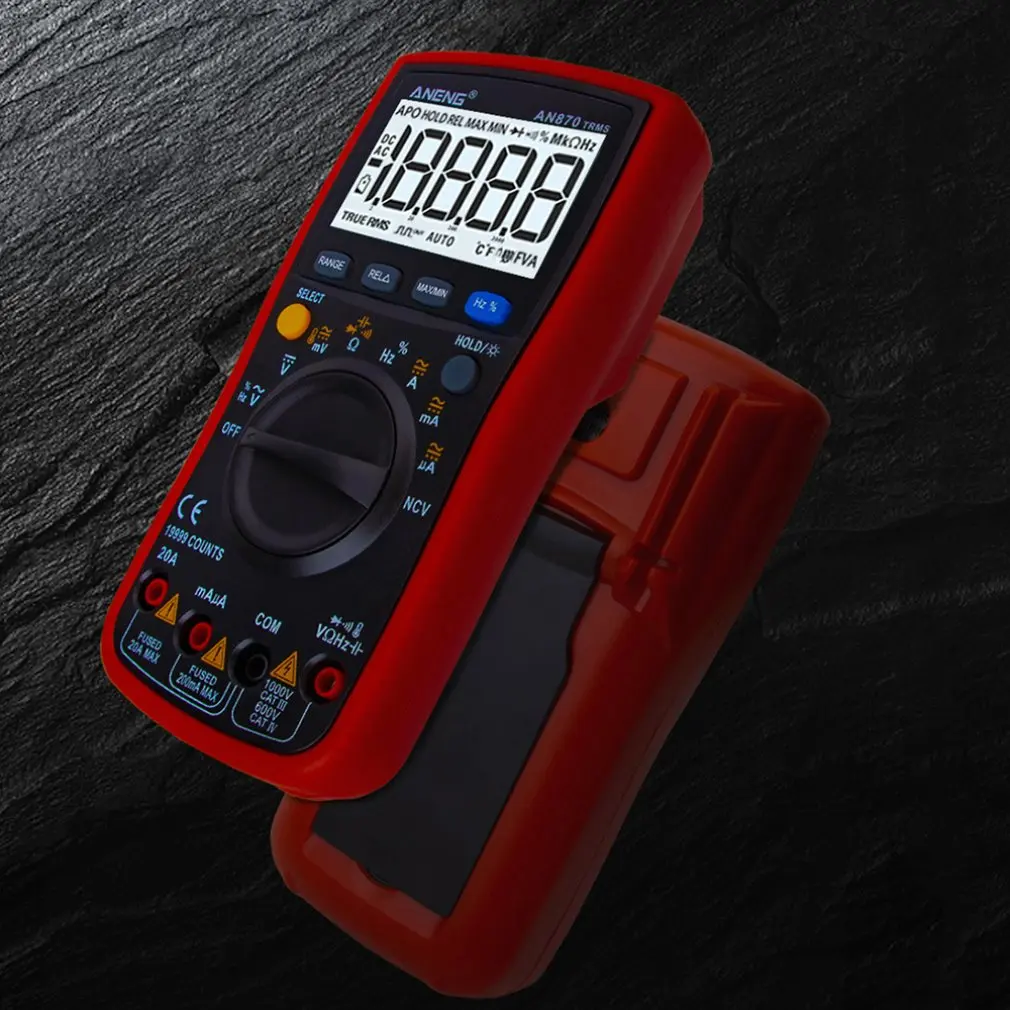

Чехол легко снимается и сам прибор приобретает намного меньшие габариты, так как вся эта оболочка довольно массивная и имеет немалый вес. Позже Мы разберём корпус прибора, ну а пока продолжим внешнее изучение:

С задней стороны тестера, на чехле, имеется чёрная плоская подставка в виде выдвигающейся ножки. С её помощью можно установить прибор в вертикальном положении, которое можно подобрать в некоторых небольших пределах. Так что все средства установки и подвески имеются непосредственно на чехле, без которого не получится ни подвесить, ни поставить на ноги:

Установка элементов питания

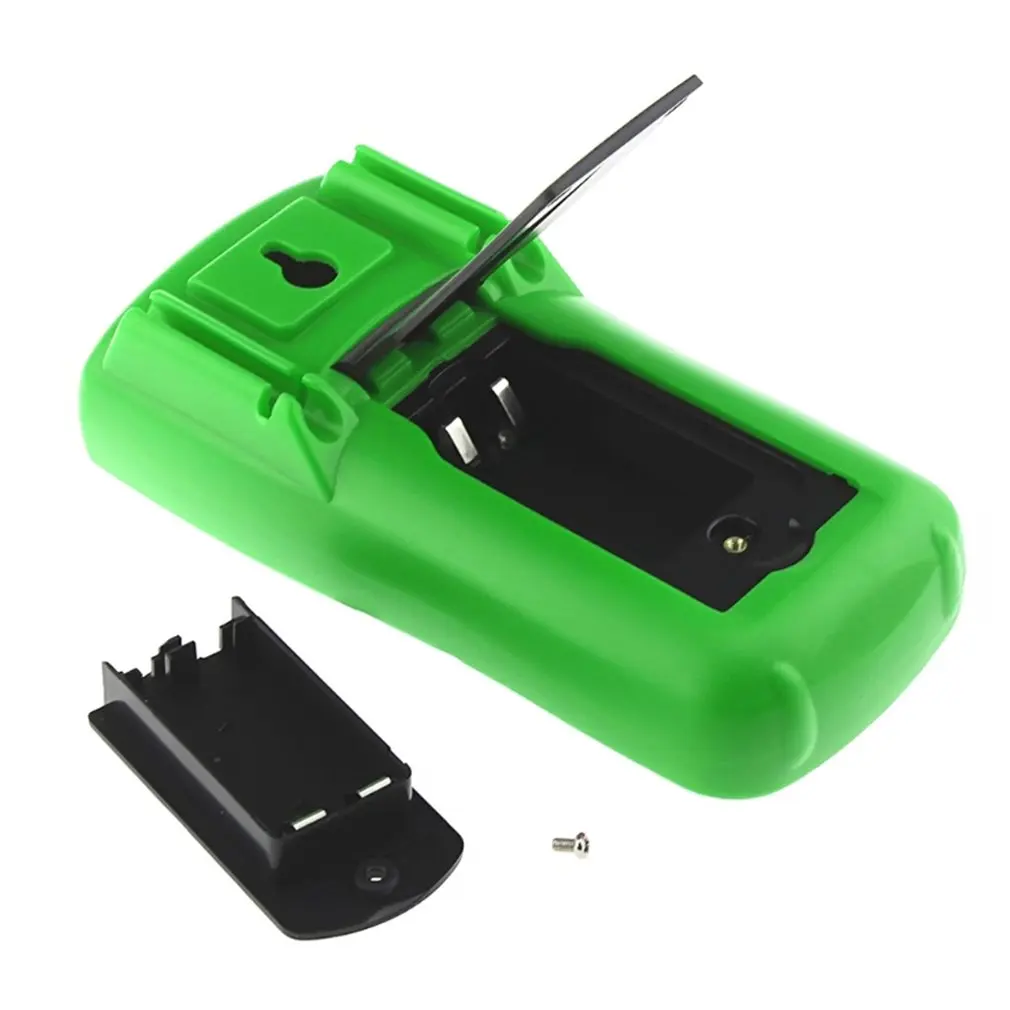

Для установки элементов нужно открутить один винт и снять батарейный отсек, который находится на задней части мультиметра, за ножкой-подставкой. С наружной стороны отсека имеются предупредительные надписи и знаки:

С внутренней же стороны, в одном конце находится перегородка с прорезями, а в другом имеется две очень жёсткие клеммы, соединённые вместе. В обеих концах отсека указана полярность установки батареек:

Питание мультиметра осуществляется двумя последовательно соединёнными химическими элементами тока, с ЭДС по 1,5 Вольт каждый, типа AA. Элементы вставляются в батарейный отсек согласно указанной полярности, а последний устанавливается на своё место и прикручивается винтом. Хорошо что использован именно винт, который вкручивается в латунную втулку, а не шуруп, который может испортить посадочное место после нескольких процедур замены батареек питания:



Универсальные щупы со сменными насадками

Эти щупы состоят из двух мягких проводов чёрного и красного цветов, с установленными наконечниками, которые имеют резьбу, и к ним можно прикрутить различные насадки из набора. Они хорошо подходят и для повседневного использования и для специфичных задач. Один наконечник чёрного провода оказался треснутым почти по всей длине, но сам зажим внутри держится хорошо, и этим обошлось:

В наборе имеются довольно жёсткие и плотно смыкающиеся наконечники-зажимы типа «Крокодил» с изоляционными насадками двух цветов, которые можно установить на концы щупов и, зацепившись ими за участки цепи, проводить измерения свободными руками:

В наличии конечно имеются насадки в виде обычных щупов. Они не сильно впечатляющие, но с измерением низких напряжений и токов справляются хорошо:

Эти насадки кстати отлично подходят для улаживания их в специальные борозды на кожухе прибора, во время хранения или транспортировки:

В маленьком пакетике лежат разнообразные не изолированные насадки, которые можно установить в случае необходимости для удобного произведения тех или иных замеров. Они легко вкручиваются в наконечники на проводах:



С одного конца можно установить стандартную вилку для подключения к разъёмам мультиметра, а с другого — любую удобную насадку, подходящую для конкретной задачи:

Температурный датчик

Представляет собой термопару закрытого типа с жёстким растягивающимся шнуром, со стандартной вилкой для подключения к мультиметру:

Сам корпус термопары довольно длинный, и отлично подойдёт для погружения в жидкость или сыпучие материалы, для измерения температуры в их глуби. С одного конца имеется чёрная ручка из несгораемого материала, а другой, рабочий конец запечатан наглухо:

Силовые щупы

Имеют довольно массивную конструкцию, сравнительно толстые, но в то же время и мягкие провода с хорошей изоляцией. Не думаю что ими будет удобно пользоваться в повседневной радиолюбительской практике, но для измерения высоких напряжений и больших токов они незаменимы.
На одном конце, со стороны подключения к мультиметру, имеются заглушки, которые нужно снимать во время измерений, а на другом конце установлены изоляционные втулки, которые так же снимаются при желании, но они защищают руки от попадания на тело человека высокого напряжения, и близко расположенные контакты от короткого замыкания между ними. Сами наконечники щупов очень острые и они будут легко фиксироваться на поверхности токо-проводящих частей радиоэлементов. Силовые щупы так же вставляются в пазы на корпусе кожуха, но входят в них с большим трудом, и эти пазы явно не рассчитаны для их укладки :





Проверка и тестирование мультиметра

• Включение прибора

из первого положения «OFF» осуществляется поворотом переключателя выбора типа измерений до необходимого положения. При этом конечная остановка переключателя сопровождается коротким звуковым сигналом, а на дисплее некоторое время отображаются все имеющиеся сегменты, но в общем включение и запуск производится довольно быстро:

При каждом включении по умолчанию активируется функция автоматического отключения питания (APO), которая выключает прибор после 15 минут бездействия, предупреждая при этом пятикратным звуковым сигналом за минуту до этого. Это экономит энергию батареи, увеличивая её ресурс, но если нужно, то функцию «APO» можно отключить, зажав кнопку «SELECT» во время поворачивания переключателя при включении прибора. Для предупреждения так же раздаётся пятикратный звуковой сигнал, а на дисплее пропадает символ «APO», и питание не будет отключено автоматически:

Каждое нажатие любой из активных кнопок, сопровождается коротким звуковым сигналом.

Экран

По умолчанию, после включения прибора, подсветка экрана не светиться, и для её включения нужно нажать и удерживать несколько секунд кнопку «HOLD». Подсветка погаснет автоматически ровно через две минуты, но при ненадобности её можно отключить вручную, до истечения двух минут, так же удерживая кнопку «HOLD» несколько секунд.

Подсветка довольно яркая, но неравномерная, заметно что светодиод светит на экран с верхней плоскости, и ярко выражено место его установки. Сам дисплей не самого высшего качества, но довольно контрастный, и информация на нём отображается хорошо, если смотреть немного снизу. Если смотреть на него прямо перпендикулярно, то контрастность немного падает. В темноте подсветка освещает хорошо, но опять же сказывается её направленность и точечное расположение:



В целом углы обзора экрана мультиметра AN870 нормальные и с подсветкой, и без неё, особенно если смотреть снизу. При определённом небольшом угле во время просмотра сверху, изображение почти совсем теряется, но при дальнейшем увеличении угла, изображение появляется снова, и даже с большей контрастностью, чем при просмотре сверху под небольшим углом:









Произведение измерений

В этой части Мы будет производить всевозможные измерения мультиметром Aneng870, и будем сравнивать результаты показаний с более дорогим прибором «HTC DM99» схожего типа. Он имеет примерно такие же характеристики и функциональность, и в своё время сравнивался с инструментом более высоко класса, и показал очень высокую точность показаний измеренных значений. Исключение составляет отсутствие подсветки экрана. Размеры и расположение органов управления у обеих приборов почти совпадают, и отличаются незначительно. Среднюю часть занимает переключатель выбора типа измерения с функциональными кнопками над ним, а в нижней части находятся разъёмы для подключения щупов и датчика температуры, который кстати здесь подключается в отдельный, предназначенный специально для него разъём:

 Значение напряжения мультиметром ANENG 870 можно измерять в положениях главного переключателя «V~», «V-» или «mV», в зависимости от его свойств и величины, а щупы при этом должны быть вставлены в соответствующие гнёзда прибора. Заявленная погрешность измерений во всём диапазоне, для переменного напряжения составляет ± (0,3% + 3), а для постоянного ± (0,05% + 3), что является весьма высоким показателем точности:

• 1 — Режим измерения высокого переменного напряжения низкой частоты

При замкнутых накоротко щупах мультиметра, без касания их рукой, на экране устойчиво отображается нулевое значение:

Для измерения же высокого напряжения, силовые щупы обеих мультиметров нужно подключить в соответствующие гнёзда, а для обеспечивания одинаковых условий, одновременного измерения и достоверности показаний, другие концы щупов были соединены друг с другом параллельно:



Во время измерения сетевого напряжения, оба мультиметра, после десятичной точки, отображают один разряд:

Сразу можно заметить более контрастный и чёткий экран другого мультиметра, а так же приятным его дополнением является наличие аналоговой шкалы, чего нет у нашего прибора.

Здесь немного неясен максимальный уровень измеряемой величины, так как в документации указано значение 750 Вольт, а на корпусе прибора, возле категории измерения написано значение 600 Вольт.

Для измерения частоты напряжения сети на нашем мультиметре нужно один раз нажать голубую кнопку «Hz %», а при повторном нажатии отобразится коэффициент заполнения сигнала. При этом оба прибора одинаково показывают количество разрядов после десятичной точки:

Далее была сделана попытка измерить напряжение 12 Вольт высокой частоты на галогенной лампе накаливания, но так как в этом режиме мультиметры могут измерять напряжение сравнительно низкой частоты, то оба прибора не справились с этой задачей, отобразив неадекватные показания, а частоту они не распознали вообще:

Низкое напряжение частоты 1000 Герц с выхода звуковой карты компьютера, в этом режиме измерения оба мультиметра отобразили корректно, но наш прибор показал на один разряд больше после точки, при этом скрыв ноль в начале:

Синусоидальный сигнал 300 мВ 1000 Гц

Синусоидальный сигнал 25 мВ 1000 Гц

В этом режиме рассматриваемый нами прибор выиграл у DM99, так как тот не смог определить частоту сигнала, но коэффициент заполнения определился нормально:

Напомню, что в режиме измерения высокого напряжения, приборы могут измерять сравнительно низкую частоту, а для измерения высоких частот переключатель нужно перевести в соответствующее положение, о чём будет рассказано немного позже. Так же, для измерения напряжения низкого уровня, у нашего мультиметра имеется отдельная позиция переключателя, к которой Мы дойдём в свою очередь.

2 — Режим измерения постоянного напряжения высокого уровня

В этом режиме прибор может измерять постоянное напряжения с максимальным значением 1000 Вольт. После включения в этот режим, с замкнутыми накоротко щупами, показания никак не обнуляются и всегда присутствует некоторое, очень малое значение:

Для сравнения, обеими приборами, так же в параллельном режиме, было измерено напряжение на выходе зарядного устройства ноутбука, блока питания на 12 Вольт, зарядного устройства мобильного телефона, и прямое падение напряжения на диоде с барьером Шоттки, при протекании прямого токе величиной 10 мА:

Напряжение 19,5 В на зарядном устройстве ноутбука

Напряжение 12 В на выходе блока питания

Напряжение 5 В зарядного устройства мобильного телефона

Прямое падение напряжения на диоде Шоттки

Все измерения проводились на холостом ходу источников, без нагрузки, с автоматическим выбором предела измерений, который определялся довольно быстро, но по результатам можно видеть, что наш прибор, во всех случаях, немного завышает показания и относительно второго прибора, и довольно сильно относительно выходной величины, что конечно никак не соответствует заявленной погрешности измерений. У второго прибора измерение низких значений постоянного напряжения комбинировано так же с высокими, и падение напряжения на диоде он показывает в значениях милливольт.

3.1 — Измерение низких значений постоянного напряжения

После установки переключателя на этот тип измерений, первым запускается режим измерения постоянного напряжения. В этом режиме на экране слева отображается знак «DC», а прибор может измерять постоянное напряжение низкого уровня с максимальным значением 200 мВ. С замкнутыми накоротко щупами прибор устойчиво показывает отсутствие ЭДС:

Для проверки было измерено падение напряжения на низкоомном шунте, сопротивлением 50 мОм, при двух разных значениях протекающего через него тока. До значения 20 мВ в показаниях отображается три знака, а выше этого значения — два знака после десятичной точки.

Падение напряжения на шунте 50 мОм при токе 250 мА

Падение напряжения на шунте 50 мОм при токе 2,8 А

• 3.2 — Измерение низких значений переменного напряжения

При том же положении переключателя, нажатием кнопки «SELECT» мультиметр переводится в режим измерения переменного напряжения. В этом режиме на экране слева отображается знак «AC», а прибор может измерять низкий уровень напряжения с максимальным значением 200 мВ. При замкнутых накоротко щупах, без касания их рукой, прибор так же устойчиво показывает нулевое значение:

Далее с выхода звуковой карты компьютера, одновременно на входы обеих мультиметров, был подан сигнал низкого уровня с частотой 1000 Герц. У второго мультиметра нет отдельного режима для измерения низких значений, поэтому он отображает значения в Вольт, а не милливольт, как это делает наш прибор. Не меняя значения усиления и частоту, были сделаны замеры пяти форм сигналов:

• Синусоидальный;
• Меандр;
• Треугольник;
• Прямая и обратная пила.

Значение уровня сигналов пилообразной формы при этом было одинаковым:





Можно заметить, что в подавляющем большинстве случаев, наш прибор опять немного завышает показания. Всё это конечно не критично, и на эти небольшие завышения можно закрыть глаза, но просто-напросто это не соответствует заявленной погрешности измерений и в принципе так не должно быть.

В этом режиме так же можно измерять повышенную частоту и коэффициент заполнения сигнала, для чего нужно воспользоваться кнопкой «Hz %» переключаясь между различными величинами:

• 3.2 — Измерение температуры

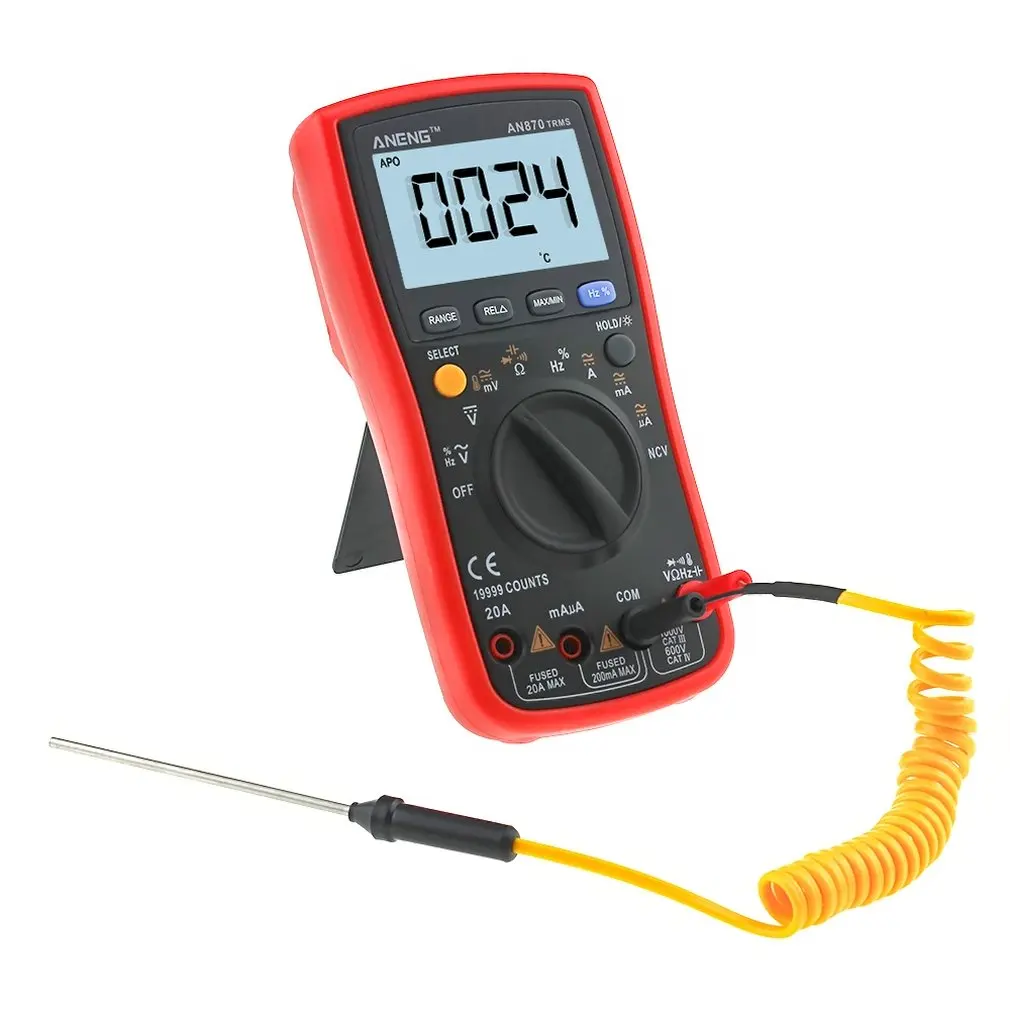

Для измерения температуры, кнопкой «SELECT» нужно выбрать необходимый режим, а термопару подключить в соответствующие гнёзда мультиметра, согласно правильной полярности, и на экране прибора сразу отобразится её температура. Измерения можно производить в градусах Цельсия, или по Фаренгейту. Заявленная точность составляет ± (2,5% + 5) на всём участке измеряемых температур:



Термопара второго прибора подключается к отдельному гнезду, и это оказалось намного удобнее, так как позволяет быстро переходить от измерения температуры к измерению других величин и обратно. Во время проверки, для сравнения приборов, оба температурных датчика физически были соединены вместе, и ими была измерена температура нагрева радиатора светодиодной лампы, через некоторые промежутки времени после её включения:



Показания отличаются не сильно, но стоит отметить, что в силу большей защищённости нашей термопары закрытого типа, она имеет бОльшую инерционность, как на нагрев, так и на остывание.

В качестве дополнительной проверки был проведён ещё один замер, теперь уже с обычным медицинским термометром. Для этого рабочие концы обеих датчиков были плотно скреплены вместе:

И измерена была конечно же температура человеческого тела. Мультиметр не добрался до отметки 36°, но это скорее всего вклад инерционности самого датчика, и замер можно считать приемлемой точности:



Без подключённой термопары мультиметр отображает температуру внутри его корпуса, в данном случае значение 20 по Цельсию или 68 по Фаренгейту:



• 4.1 — Измерение активного сопротивления

Для этого режима хорошо подходят универсальные щупы со сменными насадками, на которые можно установить наконечники типа «крокодил» зажимая ими выводы резисторов. Соответственно в прибор они должны быть вставлены по назначению:



В верхней части экрана, при включении этого режима, появляется знак сопротивления, а без подсоединённого к щупам резистора, отображается «O.L» (Over Limit), означающее, что измеряемое сопротивление превышает установленный предел измерения:

Для проведения тестирования была отобрана кучка резисторов различных номиналов с как можно меньшей погрешностью сопротивления. В диапазоне от 200 Ом до 200 кОм заявленная погрешность измерений мультиметра составляет ± (0,2% + 3), а в диапазоне до 200 Ом — ± (0,5% + 3):



Для начала было измерено собственное сопротивление щупов на обеих мультиметрах, и на нашем образце оно оказалось настолько низким, что в большинстве случаев им можно пренебречь. Так же наш прибор, на пределе измерения низких значений, после точки показывает на один разряд больше:

Все тесты проводились в автоматическом режиме выбора предела измерений, который работает довольно быстро на обоих образцах. Так же показания сравнивались с многофункциональным тестером радиокомпонентов, корпус для которого изготавливался в предыдущей статье. Начнём с измерения имеющегося в наличии самого низкого сопротивления и постепенно переходя к более высокому закончим проверку самым большим из имеющихся.

Измерение сопротивления низкоомного резистора 1 Ом

Здесь сильно сказывается собственное сопротивление щупов, и был произведён повторный замер в режиме относительных значений, который можно активировать кнопкой «REL» при закороченных щупах прибора. Кстати в отличии от других подобных мультиметров, здесь нет возможности компенсации этого сопротивления, и если будет необходимо, нужно всегда выбирать режим относительных измерений:

Измерение сопротивления резистора 6,8 Ом

Измерение сопротивления резистора 10 Ом

Измерение сопротивления резистора 15 Ом

Измерение сопротивления резистора 15 Ом в относительном режиме

Измерение сопротивления резистора 51 Ом

Измерение сопротивления резистора 68 Ом

Сопротивления резисторов, превышающих 200 Ом наш мультиметр отображает в значениях килоом, и до значения 2 кОм имеется четыре знака после запятой.

Измерение сопротивления резистора 390 Ом

Измерение сопротивления резистора 560 Ом

Измерение сопротивления резистора 1 кОм

Значение сопротивления резисторов от 2 кОм до 20 кОм отображается с тремя знаками после запятой.

Резистор с номиналом 4,3 кОм

Резистор с номиналом 15 кОм

Значение сопротивления резисторов от 20 кОм до 200 кОм отображается с двумя знаками после запятой.

Резистор с номиналом 80 кОм

Сопротивления резисторов, превышающих 200 кОм, описываемый здесь мультиметр отображает в значениях Мега-Ом, и до значения 2 МОм имеется четыре знака после запятой. В диапазоне от 200 кОм до 20 МОм заявленная погрешность измерений составляет ± (1,0% + 3), а в диапазоне более 20 МОм — ± (5,0% + 5).

Измерение сопротивления резистора 390 кОм

Измерение сопротивления резистора 1,5 МОм

К сожалению не нашлось точного высокоомного резистора, и для проверки был использован обычный резистор с сопротивлением 6,8 МОм — всё же лучше, чем ничего. Значение сопротивления резисторов выше 2 МОм отображается с тремя знаками после запятой.

Измерение сопротивления резистора 6,8 МОм

Под рукой не оказалось резисторов больших сопротивлений, но можно предположить, что после значения 20 МОм будет отображаться два знака после запятой.

Из проведённых тестов можно сделать вывод, что сопротивление наш прибор измеряет довольно точно, и отображаемым значениям вполне можно доверять. Имеется некоторый побочный эффект, заключающийся в том, что в первые секунды отображается немного завышенное значение, которое постепенно снижается и за несколько секунд доходит до нормального. Не известно, с чем это связано, но подобный эффект был так же замечен во время измерения ёмкости конденсаторов и силы тока.

Измерение сопротивления резисторов данным мультиметром производится на токе в максимум 0,42 мА, и максимальное значение напряжения при этом достигает 0,1 В:

• 4.2 — Режим проверки целостности электрической цепи

От измерения сопротивления можно перейти в режим проверки целостности цепи нажатием кнопки «SELECT». При выборе этого режима, вместе со знаком сопротивления, появляется знак звукового сигнала, а с разомкнутыми щупами, на экране прибора отображается «O.L» (Over Limit), означающее, что сопротивление цепи превышает установленный порог чувствительности:

При соединении щупов друг с другом сигнал частотой 2 кГц раздаётся довольно быстро, и так же быстро исчезает, если сразу разъединить щупы. Но если их какое то время держать соединёнными вместе, то потом имеется небольшая задержка пропадания звукового сигнала после их разъединения:

Проверка целостности цепи данным мультиметром производится на токе в максимум 0,42 мА, а максимальное значение напряжения при разомкнутых щупах достигает 1 В:

• 4.3 — Режим проверки диодов

Ещё одним нажатием кнопки «SELECT» после режима прозвонки, переходим к проверке диодов, где можно узнать прямое падение напряжения на их переходах, а вверху экрана в этом режиме появляется знак диода. С разомкнутыми щупами отображается «O.L» (Over Limit), означающее, что падение напряжения на щупах превышает максимально измеряемое значение:

Измеренное напряжение на щупах при этом превысило значение 3,2 В:

Далее было измерено падение напряжения на германиевом, кремниевом, и на диоде с барьером Шоттки:

Падение напряжения на германиевом диоде

Падение напряжения на кремниевом диоде

Диод с барьером Шоттки



Максимальный, протекающий через измеряемый радиокомпонент, ток при этом составил 1,8 мА, а максимально возможное измеряемое падение напряжения ровно 3 В:

Таким образом, в этом режиме мультиметром можно проверять обычные, и даже белые сверх-яркие светодиоды с одним кристаллом (не светодиодные матрицы). Во время измерений, после десятичной точки всегда отображается три разряда:

• 4.4 — Измерение ёмкости конденсаторов

Последующим нажатием кнопки «SELECT» после режима проверки диодов переходим к измерению ёмкости конденсаторов. С замкнутыми щупами прибора отображается «O.L» (Over Limit), означающее, что значение ёмкости превышает максимально измеряемое значение. При этом по щупам протекает ток силой 0,41 мА:

С разомкнутыми щупами, без подключённого конденсатора, отображается нулевое значение ёмкости:

Для проведения тестирования была отобрана кучка конденсаторов различных номиналов с как можно меньшей погрешностью значения ёмкости. В диапазоне измерения до 10 nF заявленная погрешность прибора составляет ± (5,0% + 20):



Все тесты производились в автоматическом режиме выбора предела измерений, который работает довольно быстро. Так же показания сравнивались с многофункциональным тестером радиокомпонентов, описание и характеристики которого опубликованы в предыдущей статье. Начнём с измерения имеющейся в наличии самой малой ёмкости, и постепенно переходя к более высокой, закончим проверку самой большой из имеющихся.

Конденсатор с ёмкостью 10 пФ к сожалению не распознал ни один из приборов, а ёмкость конденсатора 30 пФ смог измерить только многофункциональный тестер радиокомпонентов:



После этого, конденсаторы малой ёмкости определялись только тестером компонентов и рассматриваемым мультиметром, но последний измерял их ёмкость с довольно высокой погрешностью.

Измерение ёмкости конденсатора 100 пФ



Измерение ёмкости конденсатора 180 пФ



В диапазоне измерения ёмкости от 10 нФ до 1000 мкФ заявленная погрешность прибора составляет ± (2,0% + 5), а до значения ёмкости 2 нФ показания отображаются с тремя разрядами после десятичной точки.

Конденсатор с ёмкостью 1 нФ



Показания ёмкости от 2 нФ до значения 20 нФ отображаются с двумя разрядами после десятичной точки.

Конденсатор с ёмкостью 10 нФ



Показания ёмкости от 20 нФ до значения 200 нФ отображаются уже с одним знаком после запятой.

Конденсатор с ёмкостью 100 нФ



При дальнейшем увеличении ёмкости показания отображаются в микрофарадах, и до значения 2,0 мкФ имеется три знака после запятой.

Конденсатор с ёмкостью 1,0 мкФ



Здесь уже видно, что тестер компонентов начинает измерять эквивалентное последовательное сопротивление, но на то он и многофункциональный, что бы делать это.

В пределе значений от двух до 20,0 микрофарад отображается два знака после запятой.

Конденсатор с ёмкостью 10,0 мкФ



И вот уже в пределе значений от 20,0 до 1000,0 микрофарад отображается всего лишь один знак после запятой. Так же можно заметить, что с увеличением измеряемой ёмкости, мульти-тестер начал показывать напряжение потерь на конденсаторе.

Конденсатор с ёмкостью 100,0 мкФ



Конденсатор с ёмкостью 220,0 мкФ



Конденсатор с ёмкостью 470,0 мкФ



Второй мультиметр DM99 не смог измерить ёмкость более высоких значений, а наш прибор AN870 ёмкость более 1000 мкФ отображает в значениях миллифарад, показывая три разряда после запятой. Заявленная погрешность измерений в этом диапазоне, так же как и при измерении малых значений, довольно высокая, и составляет ± (5,0% + 5). Дальнейшие тесты больших ёмкостей будут сопоставляться с показаниями тестера компонентов.

Конденсатор с ёмкостью 1000,0 мкФ



Конденсатор с ёмкостью 3300,0 мкФ



В наличии не оказалось конденсаторов с более высоким номиналом ёмкости, а те замеры, которые были сделаны с двумя последними экземплярами, проводились на удивление быстро и точно.

Мультиметр конечно не показывает значение эквивалентного последовательного сопротивления и напряжения потерь, и он не смог определить малую ёмкость, но в сравнении с многофункциональным тестером радиокомпонентов, он производит замер ёмкости в режиме реального времени, что на деле оказалось очень удобным, при быстрой проверке конденсаторов, прямо на плате устройства. А измеренное значение всегда можно «заморозить» для дальнейшего использования.

• 5.1 — Измерение повышенной частоты сигналов низких уровней

В положении переключателя выбора типа измерений на позиции «Hz %» можно измерять повышенную частоту и коэффициент заполнения сигналов низкого уровня. Сразу активируется режим измерения частоты, где с замкнутыми накоротко щупами отображается нулевое значение. Заявленная погрешность измерений составляет ± (0,1% + 2) во всём диапазоне частот. Минимальное напряжение синусоидального сигнала, при котором уже возможно корректное измерение его частоты, составило 23 мВ, а скорость измерения повышается с его увеличением:

В этом режиме все измерения производятся с автоматическим выбором предела измерений, а из функциональных кнопок можно использовать только кнопку «HOLD/Подсветка». Для проверки опять же использовалась звуковая карта компьютера с программным генератором и контрольным измерителем частоты. На щупы обеих приборов одновременно подавался сигнал синусоидальной формы различной частоты. В диапазоне до 200 Гц на экране отображается два разряда после запятой.

Измерение частоты сигнала 99 Гц

В диапазоне от 200 Гц до 2 кГц, наш прибор отображает показания в значениях килогерц, с четырьмя разрядами после запятой.

Измерение частоты сигнала 999 Гц

В пределах частоты от 2 кГц до 20 кГц отображается три знака после десятичной точки.

Измерение частоты сигнала 8888 Гц

Измерение частоты сигнала 16 кГц

Измерение частоты сигнала 20 кГц

В пределах частоты от 20 кГц до 200 кГц отображается всего два знака после десятичной точки.

Измерение частоты сигнала 22 кГц

Звуковая карта дальше не в состоянии генерировать более высокие частоты, и далее последовательно была измерена частота импульсов на выходе микроконтроллера, при двух различных вариантах управления состоянием вывода в Ардуино. Так же была измерена частота внутреннего генератора микроконтроллера 8 МГц:

Видно, что после частоты 200 кГц показания отображаются в значениях мегагерц и после запятой имеется четыре разряда, а выше частоты 2 МГц после запятой отображаются уже только три разряда. Частоту кварцевого генератора Ардуино в 16 МГц мультиметр распознать не смог, и на экране отображались хаотичные значения. В таком случае было бы лучше, если бы он дал знать, что значение частоты превышает предел его возможностей, но ничего такого не произошло. Следует так же отметить, что частота следования импульсов определяется неправильно, если их скважность значительно отличается от двух.

• 5.2 — Измерение коэффициента заполнения сигналов низких уровней повышенной частоты

Между режимами измерения частоты, и измерения коэффициента заполнения импульсного сигнала, можно переключаться нажатием голубой кнопки «Hz %». В режиме измерения коэффициента заполнения, в верхней части экрана отображается знак «%», с замкнутыми накоротко щупами можно видеть нулевое значение, а заявленная погрешность измерения составляет  ± (0,1% + 2). В этом режиме, из функциональных кнопок, так же работает только кнопка «HOLD/Подсветка», а измеренные значения отображаются с одним знаком после десятичной точки:

Для проверки, на компьютере была запущена программа «PWM Generator 1.2». Основные измерения проводились на частоте 1000 Гц, типичной для большинства задач. До установки коэффициента заполнения в 10%, второй мультиметр не смог определить измеряемую величину, а наш прибор отображал близкие показания, начиная со значения 3%.

Коэффициент заполнения 3%

Коэффициент заполнения 5%

Коэффициент заполнения 10%

Далее оба мультиметра нормально измеряли до значения 90%, но наш прибор ANENG 870 показывает коэффициент заполнения более точно.

Коэффициент заполнения 20%

Коэффициент заполнения 40%

Коэффициент заполнения 60%

Коэффициент заполнения 80%

Коэффициент заполнения 90%

Коэффициент заполнения 99% второй мультиметр измерить не смог, а наш прибор отобразил его с довольно большой погрешностью:

Но здесь большое значение может иметь амплитудно-частотная характеристика сигнального тракта звуковой карты, которая по своей природе не рассчитана на усиление и передачу импульсных сигналов. Отдельно были измерены значения коэффициента заполнения 1%, 3% и 99% на частотах 100 Гц и 10 кГц. На обоих частотах второй прибор не смог измерить эти значения, а наш Аненг 870 на этих частотах, отобразил показания одинаково, и на удивление более точно, чем на частоте 1000 Гц.

Коэффициент заполнения 1% на частотах 100 Гц и 10 кГц

Коэффициент заполнения 3% на частотах 100 Гц и 10 кГц

Коэффициент заполнения 99% на частотах 100 Гц и 10 кГц

Дополнительно был выведен ШИМ-сигнал на выводы 9, 10 и 11 отладочной платы Ардуино с коэффициентом заполнения соответственно 20%, 50% и 80%. Частота следования импульсов при этом составила 490 Гц, а показания мультиметра были довольно точными:





Силу тока мультиметром ANENG 870 можно измерять в положениях главного переключателя «A», «mA» или «mkA», в зависимости от её свойств и величины, а щупы при этом должны быть вставлены в соответствующие гнёзда прибора. Заявленная погрешность измерений во всём диапазоне, для постоянного тока составляет ± (0,5% + 3), а для переменного ± (0,8% + 3):



• 6.1 — Измерение силы постоянного тока до значения 20 Ампер

Для проведения измерений сравнительно больших токов, переключатель мультиметра нужно установить в положение «А», а щупы вставить в соответствующие гнёзда:

При этом сразу запускается режим измерения именно постоянного тока, и на экране отображается соответствующий знак «DC». В этом режиме, при закороченных щупах, показания никак не обнуляются, и всегда отображается некоторое очень малое значение:

Для проверки и проведения измерения, оба мультиметра были включены последовательно, а через них был пропущен ток потребления небольшой автомобильной лампы накаливания. На нашем приборе до значения 2 Ампер имеется 4 разряда после запятой:

Более мощной нагрузки в момент сравнения не оказалось под рукой, но впоследствии дополнительно была измерена сила тока около 5 Ампер, и выяснилось, что выше значения 2 А прибор отображает только 3 знака после запятой:

• 6.2 — Измерение силы переменного тока до значения 20 Ампер

Из режима измерения постоянного тока, можно перейти в режим измерения переменного тока, нажатием кнопки «SELECT», но этого режима нет у второго мультиметра. На экране при этом отображается знак «AC», а с закороченными щупами наблюдается устойчивое нулевое значение. До уровня 2 А имеется 4 разряда после запятой:

Далее через мультиметр был пропущен ток потребления обычного электро-утюга, и выше значения 2 А прибор отображает только 3 знака после запятой. В этом режиме так же имеются функции измерения частоты и коэффициента заполнения, которые можно выбрать нажатием кнопки «Hz %», но работают они при относительно большом токе, показывая нули при малых значения протекающего тока:

• 7.1 — Измерение силы постоянного тока до значения 200 мА

Для проведения измерений токов более низких значений, переключатель мультиметра нужно установить в положение «mA», а щупы вставить в соответствующие гнёзда:

При этом сразу запускается режим измерения именно постоянного тока, и на экране отображается соответствующий знак «DC». В этом режиме, при закороченных щупах, показания никак не обнуляются, и всегда отображается некоторое, очень малое значение:

Далее были проведены сравнительные замеры силы тока разной величины. При токе до 20 мА наш прибор показывает три знака, а выше 20 мА — два знака после запятой.

Отображение силы тока 0,8 мА

Отображение силы тока 2,8 мА

Отображение силы тока 32 мА

• 7.2 — Измерение силы переменного тока до значения 200 мА

Из режима измерения постоянного тока, можно перейти в режим измерения переменного тока, нажатием кнопки «SELECT», но этого режима нет у второго мультиметра. На экране при этом отображается знак «AC», а с закороченными щупами наблюдается устойчивое нулевое значение. До уровня 20 мА имеется три разряда после запятой:

Далее синусоидальный сигнал напряжением 500 мВ и частотой 1 кГц, с выхода звуковой карты, был пропущен через резисторы разных номиналов, и измерена сила протекающего при этом тока:

При измерении в этом режиме тока выше значения 20 мА прибор отображает только два знака после запятой:

Здесь так же имеются функции измерения частоты и коэффициента заполнения, но работают они не очень чётко и хорошо, так как не всегда определяют правильное значение, и делают это только при сравнительно большом тока:

• 8.1 — Измерение силы постоянного тока до значения 2 мА

Для проведения измерений токов очень малых значений, переключатель мультиметра нужно установить в положение «mkA». При этом сразу запускается режим измерения именно постоянного тока, и на экране отображается соответствующий знак «DC». В этом режиме, при закороченных щупах, так же не удалось добиться нулевых показаний, и всегда отображается некоторое, очень малое значение. Если Вы заметили, то такое явление всегда наблюдается только при выборе режима измерения силы постоянного тока, и не понятно почему это происходит:

Далее были проведены сравнительные замеры силы тока разной величины. При токе до 200 мкА наш прибор показывает два знака после десятичной точки.

Отображение силы тока 8 мкА

Отображение силы тока 31 мкА

Выше значения 200 мкА мультиметр уже отображает только один знак после десятичной точки.

Отображение силы тока 800 мкА

• 8.2 — Измерение силы переменного тока до значения 2 мА

Из режима измерения постоянного тока, можно перейти в режим измерения переменного тока очень низкого значения, нажатием кнопки «SELECT», но этого режима нет у второго мультиметра. На экране при этом отображается знак «AC», а с закороченными щупами наблюдается устойчивое нулевое показание:

Далее синусоидальный сигнал напряжением 50 мВ и частотой 1 кГц, с выхода звуковой карты, был пропущен через резисторы различных номиналов, и была измерена сила протекающего при этом тока. До значения 200 мкА мультиметр показывает два знака после десятичной точки:

Выше значения 200 мкА мультиметр уже отображает только один знак после десятичной точки:

Здесь так же имеются функции измерения частоты и коэффициента заполнения, но использовать их — это как повезёт, так как в этом режиме они работают очень плохо, и правильное значение определяется редко, и отображается буквально на мгновение, после чего видно только нули:

• 9 — Режим бесконтактного обнаружения напряжения сети

Описываемый мультиметр может обнаружить наличие сетевого напряжения бесконтактным способом, и для выбора этого режима, центральный переключатель, нужно установить в крайнее правое положение с обозначением «NCV» (от английского Non-contact voltage detector). Если прибор не находится вблизи действия электрического поля сетевого напряжения, то на экране просто отображается «EF» (Electric field), а звуковой индикатор молчит:

При приближении передней верхней части мультиметра к розетке или выключателю, находящихся под напряжением сети, на экране появляются горизонтальные чёрточки и периодически раздаётся звуковой сигнал. Обнаружение электрического поля начинается с расстояния 2-3 см, а количество чёрточек и частота звуковых импульсов увеличиваются по мере приближения. Из дополнительных функций, в этом режиме задействована только подсветка, которую можно включить или выключить:



Найти скрытую проводку в стене или даже за гипс-картоном, таким способом к сожалению не получится, так как чувствительности детектора хватает ровно для проверки наличия напряжения в розетках или выключателях, но массивные электрические поля от больших трансформаторов или щитов обнаруживаются на более большом расстоянии.

Энерго-эффективность мультиметра Aneng AN870

На этом тестирование и проверку работы режимов мультиметра можно считать завершённой, но дополнительно был измерен ток потребления самого прибора, и выявлены режимы, в которых этот ток достигает самого высокого значения. Так же было выявлено пониженное напряжение питания мультиметра, при котором он начинает отображать знак низкого заряда питающей батареи.

Для проведения этих замеров, вместо батареи питания к мультиметру был подключен внешний источник питания с регулируемым выходным напряжением:

Все основные тесты проводились при выходном напряжении источника 3 Вольт. Примерно такую ЭДС развивают два последовательно соединённых, совершенно новых стандартных щелочных элемента питания. С разомкнутыми щупами, от режима к режиму, ток потребления мультиметра меняется незначительно, и самое высокое его значение было зафиксировано в режиме проверки диодов:

При замыкании щупов, или после включения подсветки с разомкнутыми щупами, потребляемый ток в этом режиме увеличивается до 6 мА и 10 мА соответственно:

Если же замкнуть щупы прибора с включённой подсветкой, то ток потребления достигает значения 13 мА:

Но абсолютным рекордсменом по току потребления с замкнутыми щупами и включённой подсветкой, является режим проверки целостности цепи, так как при этом срабатывает звуковая индикация, потребляющая значительную энергию батареи, и ток потребления достигает 22 мА и 29 мА соответственно:

Так же сравнительно значительный ток, потребляется с замкнутыми накоротко щупами, в режиме проверки сопротивления, но он всё же ничтожно мал, по сравнению с режимом прозвонки:

В итоге получается следующая приближённая картина по потребляемому току мультиметра:

• В режимах с открытыми щупами — 2 мА;
• Подсветка экрана — 7 мА;
• Звуковая индикация — 20 мА.

Для определения порога срабатывания индикатора низкого заряда батареи, выходное напряжение регулируемого источника питания постепенно снижалось многооборотным резистором, до появления на экране мультиметра знака разряжённого элемента питания. Этот знак прибор начал отображать при снижении напряжения до 2,4 Вольт, и соответственно он постоянно будет отображаться при питании мультиметра от никель-металлогидридных аккумуляторов, так как ЭДС одного такого аккумулятора составляет 1,2 Вольт:

При пониженном питании, потребляемый ток так же немного снизился, из чего можно сделать вывод, что узлы питания мультиметра не имеют импульсных преобразователей, по крайней мере со стабилизацией напряжения. Но во время работы с мультиметром в полной тишине, из него слышен небольшой писк, доносящийся как бы со стороны экрана прибора:

При таком напряжении у элементов питания ещё будет в запасе некоторый ресурс, но дальнейшее снижение напряжения является нецелесообразным, так как показания мультиметра во время измерений станут некорректными и сильно увеличится их погрешность. В таком случае лучше заменить элементы на новые.

Вскрытие корпуса и внутренний осмотр мультиметра

Для разборки измерительного прибора, его нужно извлечь из резинового кожуха, снять батарейный отсек и открутить четыре шурупа по углам корпуса. Сзади на корпусе имеются предупреждающие надписи, что перед вскрытием и заменой предохранителей, нужно почитать инструкцию и полностью обесточить прибор от питающего и измеряемого напряжения, а так же наклеен серийный номер образца:



Корпус прибора раскрывается легко, без особых усилий, и сразу предоставляется доступ к внутренним частям устройства. Плата установлена ровно и удерживается с помощью шести чёрных шурупов, всё выглядит чисто и аккуратно. На задней крышке так же нет заусенцев или производственных недостатков:



В верхней части прибора находится вся основная начинка, где расположена микросхема контроллера, выполненная прямо на плате, вокруг которой располагается почти вся обвязка, в виде транзисторов поверхностного монтажа, резисторов и конденсаторов. Тут же установлены микросхема памяти P24C02A и источник образцового напряжения ICL8069. Ближе к углу расположены звуковой сигнализатор (пищалка) и кварцевый резонатор на частоту 4 МГц. Под этой частью платы находится экран, а с одной из его сторон припаян светодиод подсветки. На задней крышке корпуса прибора в этом месте имеется тоннель для пищалки:



В средней части, над главным переключателем выбора режимов работы, имеется много свободного места, и установлены очень жёсткие клеммы питания мультиметра. А на задней крышке корпуса, в этом месте, с внутренней стороны, имеется прямоугольный выступ батарейного отсека, с прорезями под эти клеммы, для их вывода наружу, внутрь отсека:



В самой нижней части, как и следовало ожидать, находится силовая часть измерительного прибора, с гнёздами для щупов и низкоомным токо-измерительным шунтом. По краям установлены два плавких предохранителя, для защиты прибора от протекания чрезмерно большой силы тока, в режиме её измерения. Предохранители являются керамическими и довольно большими, для предотвращения пробоя высоким напряжением в случае перегорания. В этой цепи хотя и имеется слабое звено, в виде близко расположенных токопроводящих элементов, но вряд ли кто-то таким прибором будет измерять силу тока выше 20 Ампер в цепях с напряжением 1000 Вольт:



Низкоомный токовый шунт, для измерения силы тока до 20 Ампер, выполнен из довольно тонкого провода и имеет форму змеевидной спирали, так что при больших токах он будет существенно нагреваться, но долгое время измерять большие токи мультиметром всё равно никто не собирается, так как для долговременных замеров существуют специализированные приборы, такие как «Многофункциональный измеритель параметров заряда/разряда аккумуляторов» и другие. Гнёзда щупов довольно простой конструкции, и представляют собой разъёмы типа мама, без пружинящих контактов, вставленные в верхнюю крышку корпуса:

На самом корпусе, в местах креплений, можно заметить стойки, в которые и завинчиваются шурупы для стягивания двух его половинок. Хотя эти стойки и пластиковые, но с задней крышки корпуса они входят в стойки большего диаметра, предотвращающие их раскалывание при многократной разборке мультиметра. Довольно хорошее решение, позволяющее сэкономить на металлических втулках, и в то же время сохранить надёжность:

Отвинчивать плату и производить полную разборку прибора нет надобности, так как для замены предохранителей в случае их перегорания, проведённой работы будет вполне достаточно, а ненароком испортить такой хороший измерительный инструмент не хочется

Заключение

На этом обзор прибора, который получился достаточно объёмным, подошёл к своему логическому завершению. Были учтены рекомендации читателей предыдущего обзора про «Набор для сборки мультимедийного LCD телевизора с DVB-T2 на основе LUA63A82», и максимально было уменьшено число картинок, но в статье всё равно присутствует много графических изображений. Из всего отснятого материала были оставлены только самые важные экземпляры, наглядно показывающие все аспекты и на деле подтверждающие текстовую информацию статьи.

Что касается самого измерительного инструмента, нельзя сказать что это самый лучший из всех мультиметров. Но если судить по стоимости, то мультиметр ANENG 870 в два раза оправдывает затраты на его покупку, тем более что в комплекте имеется много дополнительных аксессуаров для полноценной и комфортной работы с ним. Это на самом деле самый доступный по цене точный и функциональный измерительный прибор. О его минусах и достоинствах нельзя сказать в двух словах, для понимания этого нужно полностью прочитать всю статью, и возможно ни один раз. Если вкратце, то к недостатку можно отнести отсутствие аналоговой шкалы, функции проверки транзисторов, и измерения индуктивности катушек и дросселей. Но несмотря на это, прибор предоставляет весь основной функционал, отвечающий требованиям современного радиолюбителя.

Если будут дополнительные вопросы или пожелания, их нетрудно оставить в комментариях к статье, и автор или другие пользователи обязательно ответят на них. Всем желаем точных измерений и удачных электронных самоделок и ремонтов радиотехники.

Теги:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ANENG AN870

Характеристики мультиметра
Выбор пределов измерений	автоматический / ручной
Постоянное напряжение (DC)	1,9999 В, точность ± (0,05% + 3), разрешение 0,0001 В 19,999 В, точность ± (0,05% + 3), разрешение 0,001 В 199,99 В, точность ± (0,05% + 3), разрешение 0,01 В 1000,0 В, точность ± (0,05% + 3), разрешение 0,1 В
Переменное напряжение (AC)	1,9999 В, точность ± (0,3% + 3), разрешение 0,0001 В 19,999 В, точность ± (0,3% + 3), разрешение 0,001 В 199,99 В, точность ± (0,3% + 3), разрешение 0,01 В 750,0 В, точность ± (0,3% + 3), разрешение 0,1 В
Постоянный ток (DC)	1,9999 А, точность ± (0,5% + 3), разрешение 0,0001 мА 19,999 А, точность ± (0,5% + 3), разрешение 0,001 А
Переменный ток (AC)	1,9999 А, точность ± (0,8% + 3), разрешение 0,0001 мА 19,999 А, точность ± (0,8% + 3), разрешение 0,001 А
Сопротивление	199,99 Ом, точность ± (0,5% + 5), разрешение 0,01 Ом 1,9999 кОм, точность ± (0,2% + 3), разрешение 0,0001 кОм 19,999 кОм, точность ± (0,2% + 3), разрешение 0,001 кОм 199,99 кОм, точность ± (0,2% + 3), разрешение 0,01 кОм 1,9999 МОм, точность ± (1,0% + 3), разрешение 0,0001 МОм 19,999 МОм, точность ± (1,0% + 3), разрешение 0,001 МОм 199,99 МОм, точность ± (5,0% + 5), разрешение 0,01 МОм
Емкость	9,999 нФ, точность ± (5,0% + 20), разрешение 0,001 нФ 99,99 нФ, точность ± (2,0% + 5), разрешение 0,01 нФ 999,9 нФ, точность ± (2,0% + 5), разрешение 0,1 нФ 9,999 мкФ, точность ± (2,0% + 5), разрешение 0,001 мкФ 99,99 мкФ, точность ± (2,0% + 5), разрешение 0,01 мкФ 999,9 мкФ, точность ± (2,0% + 5), разрешение 0,1 мкФ 9,999 мФ, точность ± (5,0% + 5), разрешение 0,001 мФ
Частота	99,99 Гц, точность ± (0,1% + 2), разрешение 0,01 Гц 999,9 Гц, точность ± (0,1% + 2), разрешение 0,1 Гц 9,999 кГц, точность ± (0,1% + 2), разрешение 0,001 кГц 99,99 кГц, точность ± (0,1% + 2), разрешение 0,01 кГц 999,9 кГц, точность ± (0,1% + 2), разрешение 0,1 кГц 9,999 МГц, точность ± (0,1% + 2), разрешение 0,001 МГц
Температура	-20°C ~ 1000°C, точность ± (2,5% + 5), разрешение 1°C -4°F ~ 1832°C, точность ± (2,5% + 5), разрешение 1°F
Рабочий цикл	1% — 99%, точность ± (0,1% + 2), разрешение 0,1%
Диодные измерения	есть
Количество отсчетов	19999
Звуковая прозвонка электрических цепей	есть
Функция удержания данных	есть
Функция NCV	есть
Индикатор низкого разряда батареи	есть
Функция True RMS	есть
Функция REL (относительных измерений)	есть
Функция MAX/MIN	есть
Функция автоматического отключения	есть
Общие характеристики
Дисплей	ЖК-дисплей с подсветкой
Питание	2 батареи АА, 1.5 В
Рабочая температура	0°С ~ +40°С
Температура хранения	-20°С ~ +60°С
Влажность	< 80%
Габариты	168 х 88 х 44 мм
Вес нетто	323 г
Комплектация	мультиметр ANENG AN870 – 1 шт
	измерительные щупы – 2 шт термопара – 1 шт инструкция по эксплуатации – 1 шт

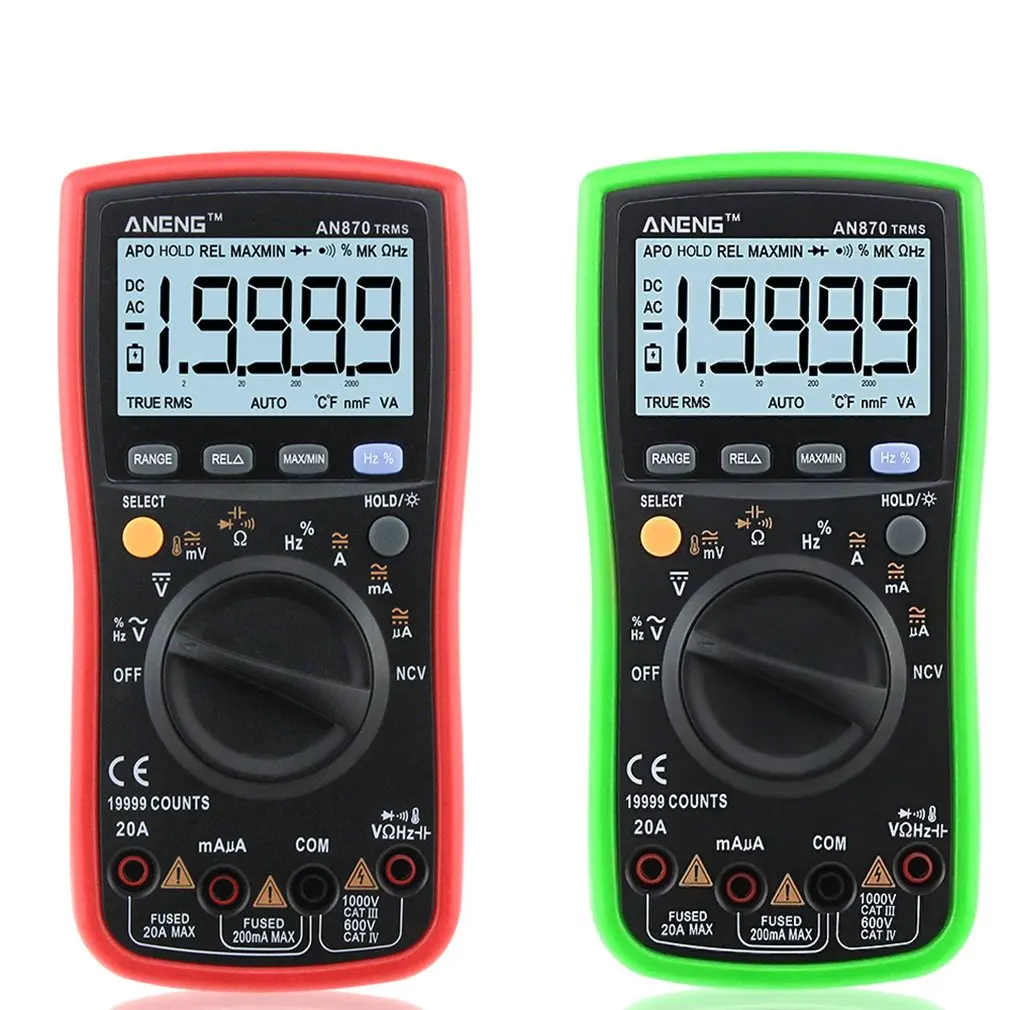

Обратите внимание: цвет корпуса мультиметра может отличаться в зависимости от партии поставки и может быть выполнен в черно-зеленом либо черно-красном цветах.

Обзор

Aneng an870 отзывы

Бренд: ANENG

Рабочая температура: -20-10000 ℃

Переменного тока: (199.99~1999.9)uA/(19.999~199.99)mA/(1.9999~19.999)A

Диапазон измерения сопротивления: 199.99/1.9999k/19.999k/199.99k/1.9999M/19.999M/199.99M

AC Напряжение: 19.999mV/199.99mV/1.9999V/19.999V/199.99V/750V

Диапазон измерения ёмкости: 9.999nF/99.99nF/999.9nF/9.999uF/99.99uF/999.9uF/9.999mF

Постоянного тока: (199.99~1999.9)uA/(19.999~199.99)mA/(1.9999~19.999)A

Артикул: AN870

Размеры: 180 x 90 x 45mm

Тип дисплея: Цифровой дисплей

DC Напряжение: 19.999mV/199.99mV/1.9999V

Все отзывы владельцев aneng an870

Антон Павлов ♥♥♥♥♥ 5

Подсветка оказалась не рабочей. Сразу не проверил, к сожалению. На плате несмытая канифоль. Контакты пропаяны плохо. Рекомендую сразу начать с профилактического ремонта. Доставка долгая. Дисплей не контрастный, угол видимости малый. Ожидал лучшего. Измерительные шнуры дешёвые. Покупкой не доволен. Со вспышкой и включенной подсветкой видно лучше 8-)) но не под углом. Провода среднего качества, наконечники покрыты каким-то напылением (наверное), при измерении сопротивления оно меняется в зависимости от силы прижатия… Можно использовать как силомер

Александр Бомов ♥♥♥♥♥ 5

Я получил мультиметр и сделал несколько тестов. В диапазоне вольт и милливольт погрешность измерения составляет 0,03% !!!! Я проверил это с очень точным источником напряжения, и я полностью удовлетворен результатами. Очень хорошо, что они использовали в качестве источника питания 2 батарейки АА. Полагаю, они прослужат не менее 1 года, если батареи хорошего качества. Другие функции я еще не тестировал — кажется, они работают с первого взгляда. В заключение, я настоятельно рекомендую сам мультиметр и продавца тоже.

Иван Краков ♥♥♥♥♥ 5

Посылка получена. Прибор неплохой, пока все функции не проверил, но, похоже, что все будет в порядке. Единственный пока замеченный недостаток прибора — неконтрастный дисплей, цифры видны хуже, чем хотелось бы, под некоторыми углами — вообще не видно. Подстветка не сильно улучшает ситуацию. Но в целом пока прибор устраивает. Посылка дошла примерно за 50 дней. Долго, почта Китая China Post Registered Air Mail — очень медленная, посылка больше месяца была на территории Китая. По территории России — гораздо быстрее. Упаковка мягкая, прибор не в коробке, а в черном чехле, но дошел без внешних повреждений. Щупы, насадки на них и инструкция — все в комплекте. Проверил большинство функций прибора. Измеряет хорошо. Автоматика по переключениям поддиапазонов измерений работает быстро. погрешность по напряжениям и токам оценить не могу, по измерению точных конденсаторов — очень хорошо! Я доволен! Небольшие нарекания к читаемости дисплея и подсветке, но в целом прибор очень достойный, заслуживает внимания.

Андрей Михалков ♥♥♥♥♥ 5

Прибор хорош, но нет кнопки включения и выключения что приведет к быстрому выходу из строя переключатель. Щуп черный , отвалилась концевой штырь. Пришлось перепаивать

Сергей Лещик ♥♥♥♥♥ 5

Отличный мультиметр. Для КИП_овца подарок: замер эл. конденсаторов не выпаивая, с малой погрешностью (искал с такой функцией). Хоть и провода жидковаты, но по функционалу класс!. Продавец отзывчивый.! Если затык в доставке, то помогает решить.

Саша Карпенков ♥♥♥♥♥ 5

Отличный мультиметр, хотя представлял его меньшим размером, хорошая комплектация. Из минусов — отвратительный дисплей с плохим углом обзора и слабоватая чувствительность NCV. Доставка (курьер) немного подкачала, не уложилась в 15 дней. В целом зачёт 5 баллов.

Миша Дробот ♥♥♥♥♥ 5

очень полный тестер с большими цифрами, два набора кабелей и большой корпус, чтобы взять все это. Очень хорошее соотношение цены и качества. Продукт отличный, но в комплекте нет тестера транзистора. Описание вводит в заблуждение. Мой заказ должен быть отправлен из DE, но был отправлен из CN и прошло более месяца! Чтобы компенсировать этот магазин дал мне некоторое возмещение.

Описание

Высокоточный интеллектуальный цифровой мультиметр автоматический многофункциональный электрик цифровой дисплей Aneng An870
Особенности:

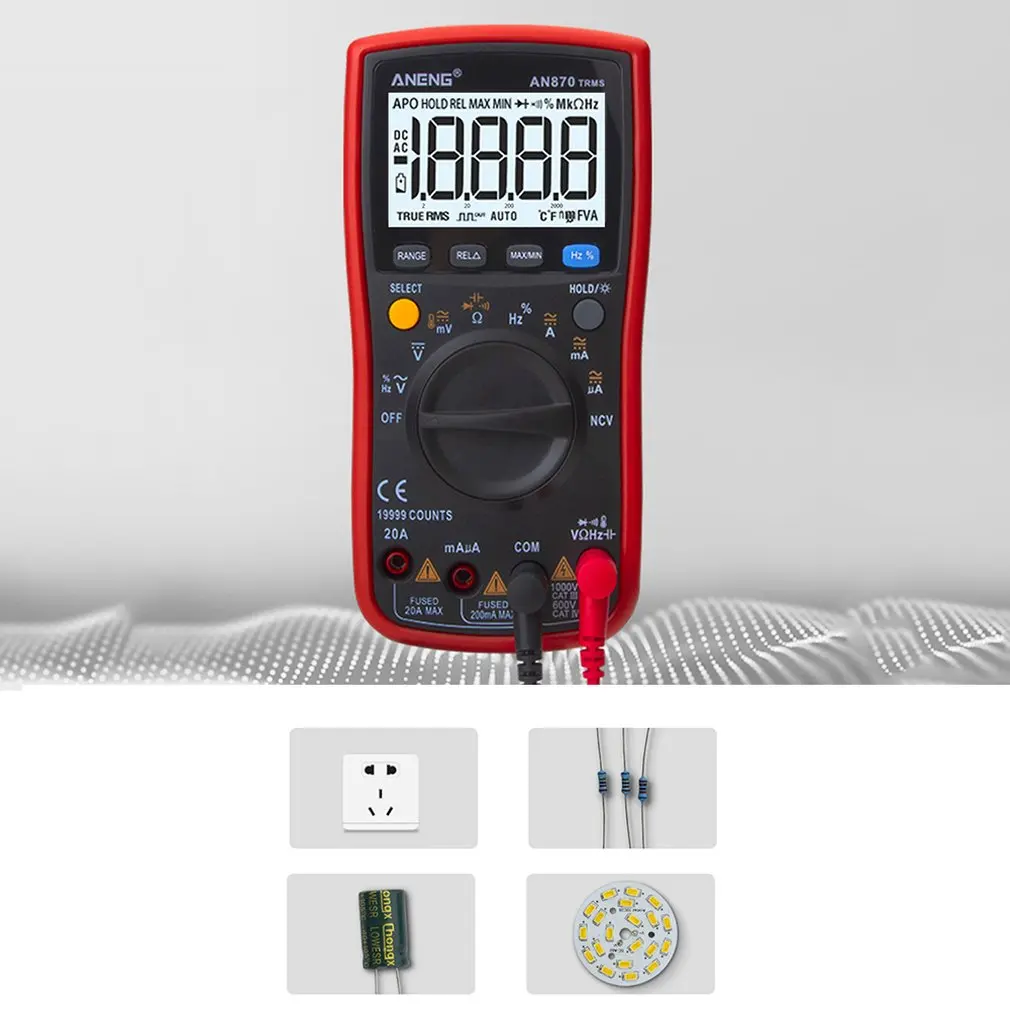

1. HD экран: подсветка также четкая и экран яркий, подходит для любой среды измерения, не боясь темноты
2. Встроенный предохранитель: более безопасный корпус, может эффективно предотвратить короткое замыкание и перегрузку и сгореть мультиметр
3. Бесконтактное Обнаружение NCV: встроенное сенсорное устройство автоматически обнаруживает рядом напряжение переменного тока без ручной работы
4. Небольшой и легкий мультиметр: легкий вес, легче измерять, компактный и удобный в переноске

Описание:
Высокоточный интеллектуальный анти-сжигание Автоматический диапазон, встроенная защита от сгорания короткого замыкания дает вам более точное измерение

Технические характеристики:
Бренд: ANENG
Модель: AN870
Тип: высокая прецизионный мультиметр
Стиль: ручной мультиметр
Функция измерения: переменный ток, постоянный ток, напряжение постоянного тока, сопротивление, емкость, напряжение переменного тока, соотношение частоты/сторон
Автоматически настраивающийся диапазон: да
Тест сигнала включения-выключения: Да
Диод) транзисторов есть бесконтактная проверка напряжения переменного тока
Хранение данных: Да
Автоматическое отключение: есть
Диапазон напряжения постоянного тока: 19,999 мВ-1000,0 в
Диапазон напряжения переменного тока: 19,999 мВ-750,0 в
Диапазон постоянного тока: 199,99 μA-19,999a
Диапазон переменного тока: 199,99 μA-19,999a
Диапазон емкости: 9.999mF-999.9nF

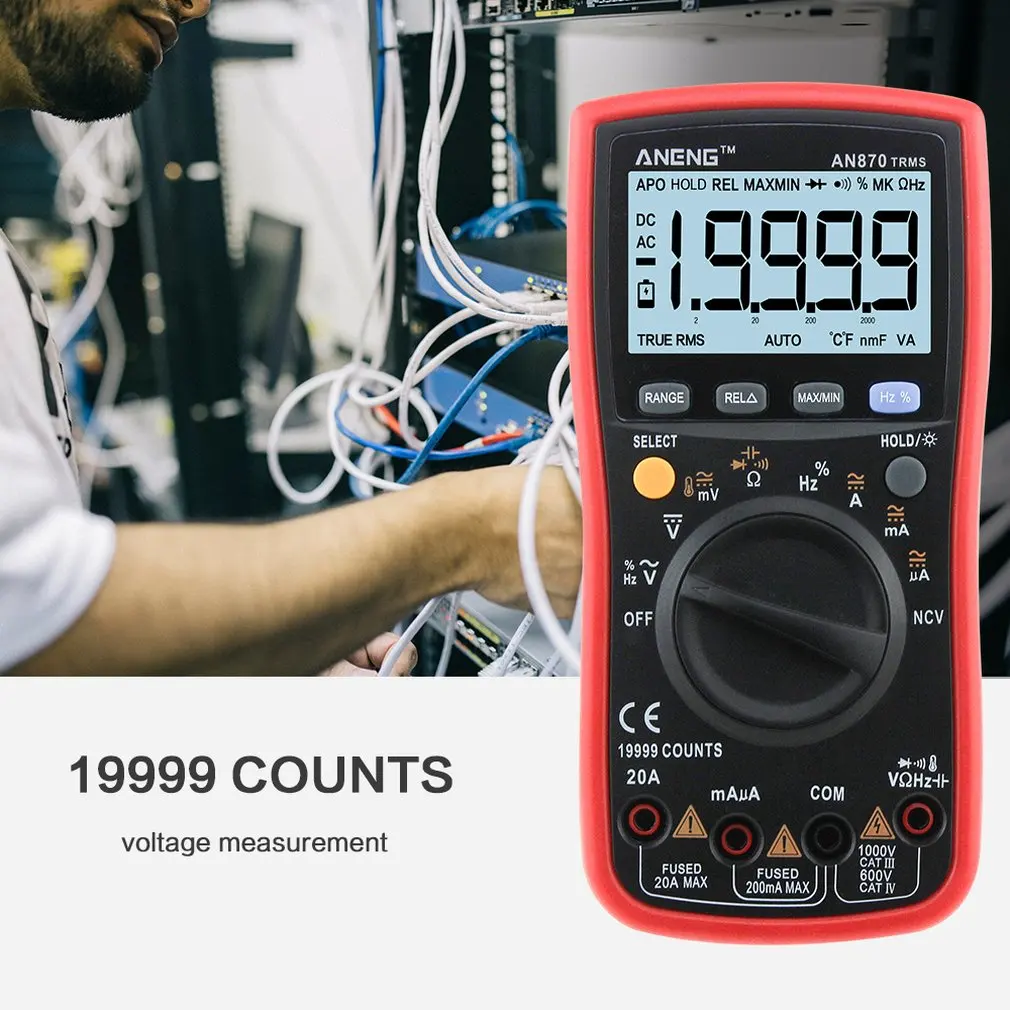

Максимальный дисплей: 19999
Тип аккумулятора: 1,5 в AA x2
Цвет: зеленый, красный

Посылка включает в себя:
1 * Настольная ручка
1 * датчик температуры
1 * Инструкция по эксплуатации
1 * тряпичным мешком
1 * цветная коробка

Примечания:
1. Из-за различий между различными дисплеями изображение может не отражать фактический цвет изделия.
2. Физические ошибки могут быть из-за различных методов измерения. Спасибо!
