Активация штатного автозапуска opel astra j инструкция

Мало кто знает (если Вы не Опелевод со стажем или владелец американского Кадиллака, Шевроле, Бьюика), что в большинстве моделей наших авто с АКПП (не на всех моторах) предусмотрен штатный автозапуск без установки дополнительных блоков обходчиков, скрытия транспондера. Эта опция предусматривалась GM для рынка США и в большинстве стран Европы была недоступна. Требуется активация этой опции в блоке BCM и привязка пятикнопочного ключа.

Сам присматривался к установке блока обхода иммобилайзера Fortin перед зимой, чтобы не морозить пятую точку при прогреве авто, но колхозить не хотел. Узнал об этой опции случайно.

В очередной раз пришёл на помощь шаман в вопросах электрики и ПО GM MrROCKK.

Выдержка из мануала Cadillac
Для запуска двигателя при помощи функции дистанционного запуска:
1. Нажмите на кнопку закрытия авто на пульте.
2. В течение трех секунд, нажмите кнопку дистанционного запуска и удерживайте ее до тех пор, пока не мигнут указатели поворота. Этот сигнал подтверждает получение команды на дистанционный запуск двигателя. Во время дистанционного запуска двигателя двери автомобиля будут заперты, и стояночные фонари будут гореть до тех пор, пока двигатель работает.
3. Включите зажигание в положение RUN, чтобы начать движение автомобиля. Двигатель будет заглушен через 10 минут, если вы не продлите этот период времени, или не включите зажигание в положение ON/RUN/START.

Чтобы продлить период работы двигателя на 10 минут, повторите шаги 1 и 2, пока двигатель работает. Период работы двигателя после дистанционного запуска можно продлить только один раз. При продлении периода работы двигателя после дистанционного запуска, отсчет второго 10-минутного периода начинается незамедлительно. Например, если после дистанционного запуска двигателя прошло 5 минут, и вы продлеваете этот период на 10 минут, то в общей сложности двигатель будет работать 15 минут. В период между двумя циклами включения зажигания допускается только два дистанционных запуска двигателя или две попытки запуска. После этого, чтобы вновь воспользоваться функцией дистанционного запуска двигателя, необходимо включить зажигание в положение ON/RUN/START, а затем опять в положение OFF.

Чтобы заглушить двигатель после дистанционного запуска:
• Нажмите на кнопку дистанционного запуска и удерживайте ее до тех пор, пока не погаснут стояночные фонари.
• Включите аварийную световую сигнализацию.
• Включите зажигание, а затем выключите его.

Система дистанционного запуска двигателя не будет работать при следующих условиях:
• Зажигание включено в любое положение, отличное от положения OFF.
• Пульт дистанционного управления находится внутри автомобиля.
• Капот не закрыт.
• Включен аварийный световой сигнал.
• Имеется неисправность в системе контроля выброса загрязняющих веществ.
• Температура охлаждающей жидкости двигателя превышает норму.
• Давление моторного масла ниже нормы.
• Уже были предприняты две попытки дистанционного запуска двигателя.
• Селектор автоматической коробки передач не находится в положении P (Стоянка).

Бонусом получил «панику» и кнопку открытия багажника. Прошлые настройки климат-контроля при дистанционном запуске стартуют автоматически.

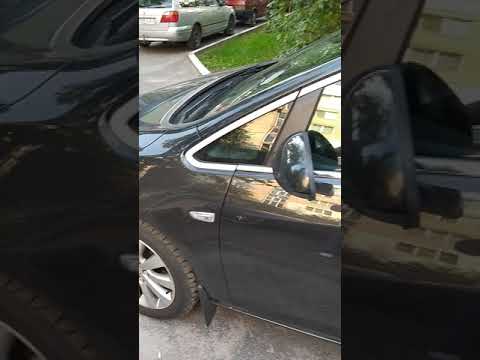

Демонстрация работы:

Пятикнопочный ключик в дизайне Opel Astra K

14.07.2023| |

Автозапуск без ключа

Главная
 / Автозапуск без ключа

Инженеры компании Pandora Trade завершили очередной этап работы над встроенными алгоритмами обхода штатных иммобилайзеров популярных в России автомобилей. Применение данного алгоритма в охранно-сервисных системах Pandora-Pandect позволяет реализовать автоматический и дистанционный запуск двигателя наилучшим образом — без обходчика иммобилайзера и спрятанного чипа в салоне.
Никаких «умных коробочек» ,такой автозапуск безопасен и комфортен — во время работы двигателя работает радиоканал штатных брелоков и систем комфортного доступа (для автомобилей с кнопкой старт/стоп), а любое нарушение периметра приводит к немедленному глушению двигателя и тревоге охранно-сервисной системы.

МАРКА/МОДЕЛЬ
———————————————————————————

Acura
MDX (до 2012)
RDX (до 2012)
RL (до 2012)
TL (до 2012)
TSX (до 2012)
ZDX (до 2012)

Acura MDX c 2014 года

Acura RDX с 2016 года

Acura TLX с 2015 года

AUDI

Audi Q3 (c 2011 по 2014) – все комплектации

BMW

1 Series (с 2004 по 2014 г. ) кузова (E81/E82/E87/E88)

3 Series (c 2005 по 2013 г. ) кузова (E90/E91/E92/E93)

5 Series (с 2007 по 2010 г.) кузова (Е60/Е61) – рестайлинг

6 Series (c 2007 по 2010 г.) кузова (Е63/E64) – рестайлинг

X1 (с 2009 по 2015 г.) кузов Е84

X5 (с 2006 по 2013 г.) кузов Е70

X6 (с 2007 по 2014 г.) кузов Е71

Z4 ( c 2009 по 2016) кузов Е89

Citroen
C-Crosser
C4 Aircross

Datsun
On-Do
Mi-Do

Ford

Focus III key

Focus III start&stop — до 2016 г.в.

Kuga II key

Kuga II start&stop

Kuga

Focus II

Fusion

Honda
Accord (до 2012)
Crosstour (до 2012)
Civic (до 2015)
СR-V (до 2015)
Fit (до 2013)
Jazz (до 2012)
Odyssey (до 2015)
Pilot (до 2015)
Ridgeline (до 2015)

Hyundai
(start&stop)
Solaris
Genesis
Genesis Coupe
Santa Fe
IX35
I40
I30
Elantra
Veloster
Grandeur

Hyundai (механический ключ, 14-15 г. )
Santa Fe
Grand Santa Fe
i30
i40
Solaris 2016
Tucson New 2016

HONDA

Honda Pilot c 2016 года

Honda CR-V c 2015 года

Honda CR-V (New) c 2017 года

Honda Accord c 2013 года

Honda Crosstour с 2013 года

Honda HR-V с 2016 года

Honda Vezel

Honda Feet

Honda Feet Hybrid

Kia (start&stop)
Picanto
Rio
Ceed
Сеrato
Venga
Sportage
Sorento
Soul
Soul New
Optima
Quoris
Mohave

Kia (механический ключ 14-15 г)
Cee’d
Cee’d Pro
Cee’d SW
CeratoPicanto
Soul

Kia
RIO 2016 — механический ключ
Sportage New 2016 (механический ключ/кнопка Start&Stop)
Optima  2016 (механический ключ/кнопка Start&Stop)

Lada
Largus
Granta
Kalina

Vesta

X-Ray

Lexus Start&Stop
ES — c 2012по н. в. (CAN + RX/TX)
GS — c 2012 по н.в. (CAN + RX/TX)

IS — c 2013 по н.в.(CAN)
NX с 2014 по н.в (CAN)
LX — c 2015 по н.в. (CAN)
RX — c 2015 по н.в.(CAN)

Lexus
GS (с 2006 по 2012)
GX 460 (с 2010 по 2014)
IS (с 2006 по 2012)
LX 570 (с 2008 по 2015)
RX (с 2009 по 2015)

Mazda

Mazda 3 (с 2013 года по н.в.)

Mazda 6 ( c 2012 года по н.в.)

Mazda CХ5 ( с 2011 года по н.в.)

Mercedes

Е-class (W211) (2002-2006 г.в.)

Е-class (W212) (2009-2013 г.в.)

GL-class (X164) (2006-2012 г.в.)

GLK X204 (2008-2015 г.в.)

ML W164 (2005-2011 г.в.)

R W251 (2005-2011 г.в.)

S (W221) (2005 – 2009)

C W204 (2011-2015 г.в.)

C W203 (2004-2007 г.в.)

V 639 (2008-2010)

906 (2013)

Mitsubishi
Lancer X
Outlander X
Outlander New
ASX
Pajero 4 (с дизельным двигателем)
Pajero Sport
L200
L200NEW

Nissan
Almera
Terrano

Qashqai ( с 2014 года )

X-TRAIL ( с 2014 года )

Terrano II

Qashkai  (2010 — 2014)

X-Trail (2008-2013)

Pathfinder (2007-2014)

Juke (2013-2016)

Pathfinder (c 2014 года)

Teana ( c 2014 года)

INFINITI JX35 (QX60) (c 2014 года)

Opel

Astra J (c 2013)

Insignia (c 2009)

Mokka (c 2012)

Meriva (c 2010)

Chevrolet

Cruze (c 2010)

Orlando (c 2011)

Cobalt (c 2013)

Aveo (c 2012)

Camaro (c 2010)

Peugeot
4007
4008

Renault
Logan
Sandero

Duster

Logan II

Sandero II

Duster II

KAPTUR

SUZUKI

Suzuki Grand Vitara (до 2014)

Suzuki Swift (до 2014)

Suzuki SX4 (до 2014)

Subaru

BRZ (2013-2015)

Forester (2005-2015)

Legacy  (2005-2016)

Tribeca (2006-2015)

XV (2013-2015)

Impreza (2005-2015)

Outback (2005-2016)

Toyota Start&Stop

LC 200 — c 2015 по н. в. (CAN)

Highlander — c 2014 по н.в. (CAN)

Alphard — c 2015 по н.в.(CAN)

Camry 50 — c 2011 по н.в. (CAN + RX/TX)

Corolla — c 2012 по н.в. (CAN + RX/TX)

Auris — с 2012 по н.в. (CAN + RX/TX)

RAV4 — c 2013 по н.в. (CAN + RX/TX)

Toyota (с левым рулём)

4RUNNER (с 2010 по 2014)

Auris (с 2007 по 2012)

Avensis (c 2003 по 2013)

Camry (с 2007 по 2011)

Corolla (с 2007 по 2012)

FJ Cruiser (с 2010 по 2013)

Hiace (с 2011 по 2013)

Highlander (с 2008 по 2013)

Hilux (с 2011 по 2015)

IQ 2008-2011

Land Cruiser 200 (с 2008 по 2015)

Land Cruiser Prado 150 (c 2008 по 2016)

Matrix (с 2010 по 2013)

PRIUS 2009-2014

RAV4 (с 2006 по 2012)

Sequoia (с 2010 по 2015)

Sienna (c 2010 по 2014)

Tacoma (с 2010 по 2013)

Tundra (c 2010 по 2015)

Venza (с 2009 по 2015)

Yaris (с 2006 по 2014)

Toyota (с правым рулём)
Toyota Vellfire кроме гибрида (с 2008 по 2014)
Toyota Corolla Fielder (с 2006 по 2012)
Toyota Corolla Axio (с 2006 по 2012)
Toyota Belta (с 2005 по 2012)
Toyota Camry (с 2006 по 2011)
Toyota Wish (с 2009 по 2015)
Toyota Isis (с 2010 по 2015)
Toyota Land Cruiser (с 2007 по 2015)
Toyota Voxy (с 2007 по 2013)
Toyota Noah (с 2007 по 2013)
Toyota Mark X (с 2009 по 2015)
Toyota Mark X Zio (с 2009 по 2013)
Toyota Ractis (с 2008 по 2010)
Toyota Vitz (с 2005 по 2010)
Toyota Vanguard (с 2009 по 2013)
Toyota RAV4 (с 2007 по 2013)

UAZ

УАЗ Патриот NEW

УАЗ Патриот Пикап NEW

УАЗ Карго NEW

VOLKSWAGEN

Volkswagen Amarok (c 2009 по настоящее время) – все комплектации

Volkswagen Multivan/Transporter/Caravelle T5 (c 2010 по 2015) – все комплектации

Volkswagen Multivan/Transporter/Caravelle T6 (c 2015 по настоящее время) – все комплектации

Volkswagen Polo Sedan (c 2010 по 2015) – все комплектации

Volkswagen Tiguan (c 2007 по 2015) – все комплектации

Volkswagen Passat B7 (c 2007 по 2014) – все комплектации

Volkswagen Jetta (c 2007 по 2015) – все комплектации

SKODA

Skoda Octavia A5 (c 2009 по 2013) – все комплектации

Skoda Fabia II (c 2007 по 2014) – все комплектации

Skoda Yeti (c 2009 по 2016) – все комплектации

Установка сигнализации на Opel Astra J, Точки подключения Опель Астра j

Наименование инструмента (материала)                                Количество

Отвертка крестовая РН2                                                                 1

Отвертка шлицевая v5                                                                   1

Ключ торцевой 10 мм                                                                     1

Вороток с головкой М7                                                                   1

Бокорезы                                                                                      1

Изолента                                                                                       1

Саморезы 10-15 мм                                                                        3

Пластиковые хомуты 200 мм                                                           15

Кондуктор для протягивания проводов                                          1

Трубка гофрированная 10 мм                                                         3 м

Паяльник 60 Вт                                                                              1

Припой ПОС-60                                                                              1

Резистор 3-8 кОм 0,125 Вт                                                              1

Резистор 1,3 кОм 0,125 Вт                                                              2

Резистор 300 Ом 0,125 Вт (для автомобиля с МКПП)                        1

Реле автомобильное 5-контактное , колодка с защитным диодом    2

Диод 1 N5401 (не менее 3 А)                                                          4

1. Снимаем подторпедник Опель Астра j. Для этого снимаем боковую накладку на торпеде и вынимаем карман для мелочи вместе с левой половиной подторпедника

2.     Разбираем кожух рулевого механизма Опель Астра j. Для этого сначала снимаем его верхнюю часть (крепление на защелках), затем выкручиваем 3 самореза крепления нижней части и снимаем ее

3. Снимаем накладки центрального тоннеля Opel Astra J, крепление на защелках

4. Для снятия приборного щитка Opel Astra J необходимо выкрутить 2 самореза в нижней части щитка, снять верхнюю декоративную накладку (крепление на защелках) и извлечь щиток

5. Устанавливаем под капотом Opel Astra J сирену, концевик капота и датчик температуры

6. Провода под капот прокладываем через штатный уплотнитель с водительской стороны

7. Устанавливаем светодиод в левую стойку лобового стекла Opel Astra J, антенный модуль либо в левый верхний угол лобового стекла, либо за приборный щиток. Датчик удара крепим на вертикальный кронштейн кузова, сервисную кнопку StarLine A91 в любое удобное место

8. Подключаем провода контроля концевиков дверей, багажника, работы двигателя и состояния педали тормоза к соответствующим входам CAN-модуля

Провод сигнализации                                                                         Провод CAN-модуля

Синий с черной полосой                                                                                   Желтый

Оранжевый с белой полосой                                                                Желтый с зеленой полосой

Серый с черной полосой                                                       Белый с синей полосой (соединить с массой резистором 3-8 кОм)

Оранжевый с фиолетовой полосой (для автомобилей с АКПП )   Оранжевый с черной полосой (соединить с массой резистором 1,3 кОм)

9. Блок сигнализации устанавливаем за приборным щитком как можно ближе к моторному щиту

10. Подключаем провод массы сигнализации и CAN-модуля StarLine CAN. Крепление к шпильке штатной массы

11. Подключаем провода управления ЦЗ

12. Для автомобиля Opel Astra J с МКПП подключаем провод стояночного тормоза

13. Подключаем провода поворотников

14. Подключаем провод CAN-шины

15. Подключаем провода зажигания и аксессуаров

16. Подключаем модуль обхода штатного иммобилайзера StarLine BP-02 в разрыв любого провода рамки иммобилайзера

17. Стартер Opel Astra J подключаем по схеме 2

18. Для имитации нажатия на педаль сцепления на автомобилях с МКПП необходимо подключиться к разъему педали по схеме 3

19. Подключаем питание сигнализации и CAN-модуля StarLine CAN

20. Включить зажигание. CAN-модуль сам определит тип автомобиля

21. Настраиваем датчик удара и программируем параметры запуска двигателя (таблица 2 Инструкции по эксплуатации и установке).
