Adleepower as2 ipm инструкция на русском

1.


   trypazik
   Участник

   Настоящее имя:

   Першин Дмитрий Сергеевич

   http://www.shop.yangmachines.com/product.sc?productId=6

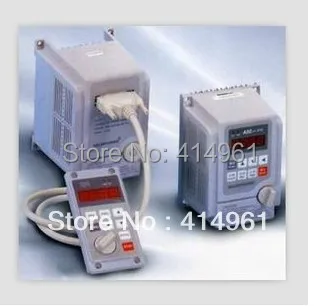

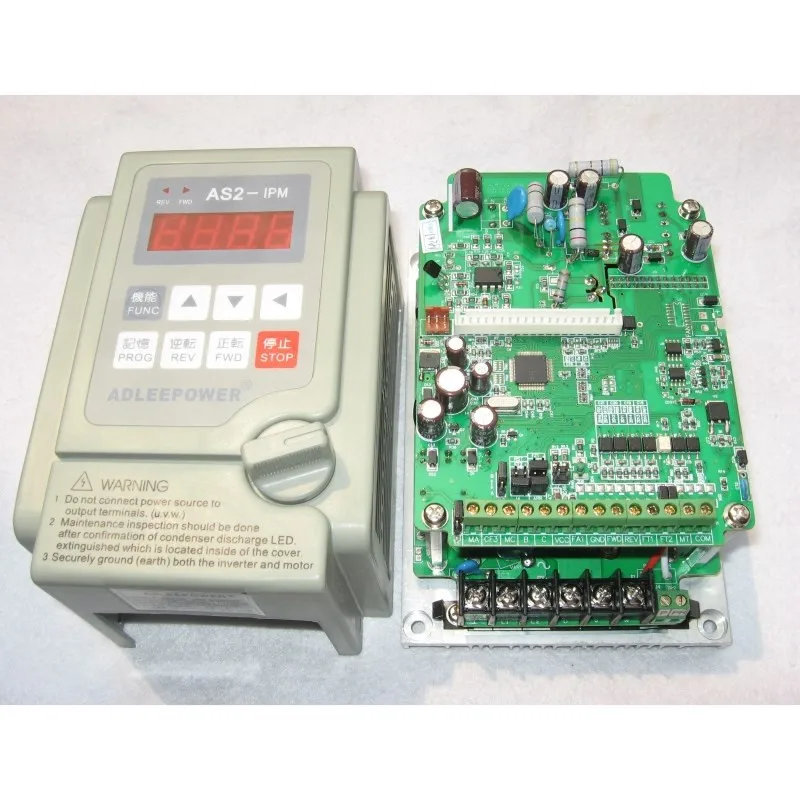

   Народ, стоит эта х…ня в качалке к ней приходит фаза нейтраль земля и два провода сигнал с платы, из нее выходит три провода и подключается к электродвигателю в электродвигателе 3 контакта по два провода на контакт из двигателя и соеденены пластинами, между контактами 120 вольт переменки, я ваще неодупляю че это за изобретение ?
   Это частотный преобразователь ?

2.


   myxamor
   Активный участник

   Настоящее имя:

   Михаил Николаевич

   Так немного сумбурно, схемку накидай

3.


   evdum
   Участник

   Настоящее имя:

   D. Evgenij

   Это инвертор управления асинхроным двигателем.Он сам вырабатывает 3 фазы .Пластины на двигателе соединяют обмотки двигателя по схеме треугольник.

4.


   evdum
   Участник

   Настоящее имя:

   D. Evgenij

   Очень хорошее изобретение. Плавный пуск двигателя , возможность регулировать обороты и ещё куча возможностей.

5.


   trypazik
   Участник

   Настоящее имя:

   Першин Дмитрий Сергеевич

   соеденены не треугольником, треугольником 600 вольтовые на сколько я помню соединяются !!! щас схемку нарисую

6.


   trypazik
   Участник

   Настоящее имя:

   Першин Дмитрий Сергеевич

   [/img]

7.


   trypazik
   Участник

   Настоящее имя:

   Першин Дмитрий Сергеевич

   то что написано синей ручкой к схеме не относится ))
   подключение на двигателе нарисован вид сверху
   я вообще хотел какой нибудь аналог прикупить ибо такого китайского чуда у нас нету, и не доконца убеждён что это именно преобразователь … по своей работе больше похож на систему плавного пуска двигателя ! фото делал с телефона — не ругаться ! и ещёчто бы схему смотреть на весь экран зажмите контрл и колёсиком масштаб уменьшите

8.


   trypazik
   Участник

   Настоящее имя:

   Першин Дмитрий Сергеевич

   [/URL][/img]

9.


   evdum
   Участник

   Настоящее имя:

   D. Evgenij

   Это как раз и треугольник , а звезда это когда перемычки соединяют три обмотки вместе , а на вторые концы обмоток подают фазное питание.

10.


    evdum
    Участник

    Настоящее имя:

    D. Evgenij

    А в чём у вас проблема? Для чего вы хотите убрать инвертор? У вас двигатель 3-х фазный , а питание поступает 1 фаза 220в .

11.


    evdum
    Участник

    Настоящее имя:

    D. Evgenij

    Эти устройства очень надёжные и имеют хорошую защиту. Правда я имел дело с устройствами японской фирмы Omron-

12.


    evdum
    Участник

    Настоящее имя:

    D. Evgenij

    Соединение обмоток эл.двигателя http://remont220.ru/zvezda_tr.php

13.


    trypazik
    Участник

    Настоящее имя:

    Першин Дмитрий Сергеевич

    А собсно проблема забыл вам написать, ошибку 4 показывает мануала нету, я вот и думал если настроить не получится новый надо искать, этот с игровой платы управляется их еще програмировать надо что ли ?

14.


    opoSSum
    Активный участник

    Настоящее имя:

    Сумской Андрей

    Если есть второй такой же на аппарате, то попробовать можно по образу и подобию запрограммировать ( на всякий случай пусть напарник снимает на видео все действия и старые значения на табло.) может тупо настройки слетели?

15.


    evdum
    Участник

    Настоящее имя:

    D. Evgenij

    А с двигателем проблем нет?

16.


    trypazik
    Участник

    Настоящее имя:

    Першин Дмитрий Сергеевич

    с движкой проблем нет, я вот как раз по настройкам щас манулю читаю но нифига не ясно, это ж блин китай … сам аппарат находится в москве, а я в калуге и мне надо будет тудаехать настраивать и с чем я поеду ? либо искать замену либо настраивать тот что есть ! я просто думал мож у кого грабли такие были китайские подскажет расскажет ) я такие устройства знаю что есть но реально увидеть и пощупать удалось только вот в китайском аппарате, опыта нету ! что на нём настраивать можно какие параметры ?

17.


    opoSSum
    Активный участник

    Настоящее имя:

    Сумской Андрей

    а где в Мск, может рядом? так проще будет заехать, глянуть со стороны, может и решим трабл? и есть ли там похожий аппарат рядом, чтоб если что переставить блоки проверить?

18.


    evdum
    Участник

    Настоящее имя:

    D. Evgenij

    У Omron-ов морда съёмная (дисплей с кнопочками). И в ней сохраняются все параметры записамые в меню.Китай не знаю.

19.


    trypazik
    Участник

    Настоящее имя:

    Першин Дмитрий Сергеевич

    opoSSum, домодедово, и аппарат есть рядом в который запихнуть можно … я на следующей неделе поеду, не думаю что стоит к нам ехать … может не так всё страшно и зря приедете !

20.


    Basgurfey
    Участник

    Настоящее имя:

    Ушаков Максим Валерьевич

    А у нас тоже такой же есть блок в качалке, и из за него двигатель не крутится с должными оборотами, и под нагрузкой (придерживание вала напр.пассатижами) останавливается. Налицо нехватка напряжения на двигателе, но ничего неисправного на первый взгляд в блоке инвертора я не обнаружил… Мануала нет нигде, можете чем нибудь помочь?

    ЗЫ: при простое показывает на дисплее 10.0 и это значение мигает. Что это вообще? При работе загорается доп-но значок fwd, ну это понятно что направление хода. Между контактами напряжение скачет от 0 до 200 с лишним.
