Электрические щиты серии ABB UK600 ориентированы на современные квартиры с обилием разнообразных подключаемых устройств, включая мультимедийные, например, роутеры.

Деление серии на электротехнические, мультимедийные и комбинированные шкафы с возможностью их наращивания и гибким монтажом позволяют достичь строго конкретных задач и не тратить много времени на установку. А варианты щитов с дизайнерской дверцей в виде картины превратят щиток в стильный элемент интерьера.

5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент


Ваш промокод:BLOGСмотреть все щиты

Конструкция

Размеры щитов могут существенно различаться исходя от числа модулей.

Электротехнические щиты ABB UK600 бывают с таким количеством модулей:

• 12;
• 24;
• 36;
• 48;
• 60.

Причем неважно, с дверью он идет или нет. У мультимедийных шкафов отсутствует вариант с 12 модулями, а у комбинированного щита есть только 48 и 60 модулей.

Каждый модуль представляет из себя один ряд с Din-рейкой. Для общего представления: для установки шкафа с 12 модулями необходима ниша размерами 355x367x95 мм, а для установки шкафа с 60 модулями — 855x367x95 мм. Элементы стандартного щита пронумерованы на иллюстрации ниже.

Про клеммы поговорим отдельно чуть дальше и начнем с основания щита — 2. Оно представляет собою пластик высокого качества: негорючий, с большими показателями прочности и ударостойкости IK07. Это значит, что основание выдерживает падение груза с массой 0,5 кг с высоты в 0,4 м. В нем имеется встраиваемая гребенка для фиксирования кабеля и фланцы съемного типа.

Номер 3 — это рама, в которой находятся от 1 до 5 Din-реек. № 4 — пластроновая перегородка между внутренней частью и дверью. В нее присутствуют вырезы размером 45 мм для быстрого доступа к автоматам и прочим электрическим изделиям (12–14 штук). Поворотные винты фиксируют пластрон на своем месте.

Само наличие двери (№ 5) опционально. Если дверь присутствует, то она стальная и по умолчанию белая (если не заказан дизайнерский вариант). Дверь может открываться без использования инструмента, хотя возможны и варианты с запирающейся дверью.

Клеммы

Клеммы в шкафах ABB UK600 бывают самозажимными и винтовыми. При выборе самозажимных клемм N/PE возможно подключение проводников с сечением 1,5–4 мм² в самозажимную часть и до 25 мм² в винтовую. Соединение клемм происходит перемычкой ZK10P10.

Стандартные винтовые клеммы поддерживают провода с сечением 1,5–16 мм². Если используется многожильный провод, то его нужно огильзовать.

В одном шкафу можно использовать клеммы различных типов. В любом случае различить N и PE клеммы будет просто благодаря цветовой маркировке: синий цвет указывает на первый тип, а зеленый — на второй.

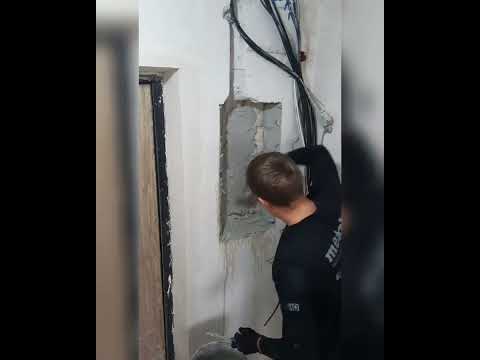

Установка

Установить шкаф ABB UK600 можно в любой тип стен, как в сплошные (из кирпича или бетона), так и в гипсокартонные. В первом случае нужно убрать всю штукатурку и задействовать картонную крышку из комплекта, чтобы не дать остаткам штукатурки попасть внутрь щита. Для установки в гипсокартон или в стену из дерева предусмотрен набор UK600.

Интересна концепция поэтапной установки шкафа. Вы можете купить не сразу весь щит в наборе, а одну из трех его частей: основание, раму вместе с пластроном и клеммами, дверь.

Это практично, ведь часто бывает, что в процессе монтажа и выясняется, что в конструкции что-то нужно добавить или убрать, а текущие комплектующие этого не предусматривают. Также поэтапный монтаж увеличивает вероятность сохранности всех деталей шкафа, ведь нет необходимости держать их на потенциально опасной строительной площадке.

Модульная конструкция предусматривает, что несколько шкафов соединяются вертикально или горизонтально. Так как соединение происходит не вручную, а с помощью специального элемента, прокладка кабелей между щитами очень проста, а зазоры — предельно ровные.

Типы

Различают 3 типа щитов серии ABB UK600:

• электротехнические;
• мультимедийные;
• комбинированные.

Теперь подробнее о каждом типе.

Электротехнические

Для упрощения монтажа электротехнических шкафов область подключения кабелей сделана очень большой (в 2 раза больше, чем в моделях UK500).

Во вводных фланцах предусмотрены встроенные держатели клеммных блоков. А сами клеммы могут размещаться в любой части щита: сбоку, снизу или сверху.

Интересно, что дверь может открываться в любую сторону. Для защиты от несанкционированного проникновения можно смонтировать в дверь замок, открывающийся ключом.

Мультимедийные

Мультимедийные щиты имеют тройную розетку встраиваемого типа для питания таких устройств, как роутеры, патч-панели или телевизионные разветвители. Все это добро устанавливается на монтажную плату с перфорацией.

Так как в шкафу будет много проводов, за порядок отвечают держатели кабелей, формирующие несколько красивых пучков. Опциональности добавляет возможность поворачивать розетку на 120°.

Дверь сделана с отверстиями для вентиляции и пластиковой вставкой. Это нужно для избежания перегрева оборудования и свободной передачи радиосигнала, например Wi-Fi.

Комбинированные

Эти шкафы совмещают функции двух предыдущих. Это снимает необходимость устанавливать сразу два отдельных шкафа. Зоны между электротехнической и мультимедийной разделяет перегородка.

Дизайн

Если нужно сделать щит стильным элементом интерьера, то вместо варианта с обычной дверью можно приобрести модели с дизайнерской. Варианты очень многочисленны, поэтому реально подобрать дверь, гармонично вписывающуюся в уже готовую обстановку.

В качестве рам могут выступать зеркала, декорированные панели, пользовательские фотографии (даже с наличием обратной подсветки), магнитные доски или панели для канцелярских кнопок.

5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент


Ваш промокод:BLOGСмотреть все щиты

Заключение

ABB UK600 — это современное решение для современных интерьеров. Щиты прекрасно справляются со своими прямыми функциями, не нарушают лаконичность помещения, а наоборот, становятся его украшением.

ABB UK600 – это высококачественное оборудование, предназначенное для электромонтажных работ. Благодаря своей надежности и простоте в использовании, оно является популярным выбором среди профессионалов в области электромонтажа. Эта инструкция по монтажу UK600 предоставит вам подробное руководство по установке и настройке оборудования, чтобы помочь вам выполнить работу с высоким качеством и эффективностью.

Перед началом монтажа UK600, убедитесь, что вы ознакомились с инструкцией по безопасности и правильным процедурами работы с электрическим оборудованием. Установка UK600 должна выполняться исключительно квалифицированными специалистами, которые имеют опыт работы с подобными устройствами.

Первым шагом при монтаже UK600 является подготовка места установки. Убедитесь, что место, выбранное для установки UK600, соответствует требованиям в отношении окружающей среды и вентиляции. Будьте внимательны к физическим параметрам, таким как пространство для монтажа, необходимость в дополнительных соединительных элементах и возможность доступа для обслуживания.

Не включайте UK600 до тех пор, пока не выполнены все необходимые электромонтажные работы и не проверены все подключения. Перед включением обязательно проверьте правильность подключений и при необходимости исправьте ошибки. Неправильное подключение может привести к серьезным повреждениям оборудования или даже опасности для жизни.

Подготовка к монтажу Abb uk600

Перед началом монтажа Abb uk600 необходимо выполнить несколько предварительных действий для обеспечения правильной и безопасной установки:

1. Проверка комплектации: перед началом монтажа следует проверить комплектацию Abb uk600 и убедиться, что все необходимые компоненты и аксессуары присутствуют.

2. Подготовка рабочей площадки: выберите подходящее место для установки Abb uk600. Рабочая площадка должна быть ровной, чистой и безопасной.

3. Безопасность: перед началом монтажа необходимо принять все меры предосторожности и обеспечить безопасные условия работы. Используйте необходимые средства защиты, такие как защитные очки, перчатки и другие.

4. Инструменты: подготовьте все необходимые инструменты и оборудование для монтажа Abb uk600. Вам потребуются отвертки, набор ключей, кабельный нож, прижимные клеммы и другие инструменты.

Помимо этих основных шагов, также очень важно ознакомиться с руководством по монтажу, предоставленным производителем Abb. В руководстве вы найдете подробные инструкции по установке и настройке Abb uk600, а также информацию о соответствующих нормах и правилах безопасности.

Установка и настройка Abb uk600

Abb uk600 — это мощное устройство, предназначенное для автоматического управления и защиты электрических систем. Установка и настройка этого устройства необходимы для его правильной работы и гарантированной защиты.

Подготовка к установке

Перед установкой Abb uk600 необходимо выполнить ряд подготовительных действий.

1. Ознакомьтесь с технической документацией, предоставленной производителем. Изучите особенности устройства и его требования к установке.
2. Определите оптимальное место установки Abb uk600. Выберите место, где устройство будет находиться в безопасности от повреждений и вибраций.
3. Убедитесь, что все необходимые инструменты для установки и настройки Abb uk600 у вас имеются.
4. При необходимости, обеспечьте доступ к специалисту, который будет осуществлять установку и настройку Abb uk600.

Установка Abb uk600

Следующие шаги помогут вам установить Abb uk600 правильно и безопасно.

1. Выключите электричество и обезопасьте сеть, чтобы предотвратить возможное возникновение опасных ситуаций.
2. Установите Abb uk600 на выбранное место, следуя инструкциям производителя. Проверьте, чтобы все крепежные элементы были надежно закреплены.
3. Подключите Abb uk600 к электрической сети, следуя инструкциям производителя. Убедитесь, что все подключения выполнены правильно и безопасно.
4. Проверьте установку Abb uk600 на наличие любых видимых повреждений или неправильной работы.
5. Включите электричество и проверьте работу Abb uk600. Убедитесь, что все функции устройства работают правильно.

Настройка Abb uk600

После установки Abb uk600 необходимо правильно настроить устройство для предоставления требуемой защиты и контроля электрической системы.

1. Изучите руководство пользователя Abb uk600 для понимания всех доступных функций и параметров настройки.
2. Следуя инструкциям производителя, выполните необходимые настройки для вашей конкретной электрической системы.
3. Проверьте правильность настроек и убедитесь, что Abb uk600 функционирует согласно требованиям и ожиданиям.
4. При необходимости, проконсультируйтесь со специалистом, чтобы получить дополнительную помощь в настройке Abb uk600.

Правильная установка и настройка Abb uk600 гарантирует безопасность и надежную работу электрической системы. Необходимо следовать инструкциям производителя и, при необходимости, обратиться за помощью к профессионалам.

Правила безопасности при монтаже Abb uk600

При монтаже Abb uk600 необходимо придерживаться некоторых основных правил безопасности, чтобы предотвратить возможные риски и несчастные случаи. Данное руководство содержит основные рекомендации для профессионалов по монтажу Abb uk600.

1. Используйте персональные защитные средства: при работе с Abb uk600 необходимо надевать перчатки, защищающие от электрического разряда и механических повреждений, а также средства индивидуальной защиты глаз и органов дыхания, если требуется.
2. Отключение электричества: перед началом работ необходимо убедиться, что электрическое питание Abb uk600 полностью отключено и заземлено. Подключение или отключение приборов может выполнять только квалифицированный электрик.
3. Проверьте состояние оборудования: перед началом монтажа Abb uk600 проверьте его состояние на наличие видимых повреждений или дефектов. В случае обнаружения повреждений, необходимо немедленно заменить или отремонтировать оборудование.
4. Соблюдение правильной последовательности подключений: при монтаже Abb uk600 следуйте инструкции, указанной в руководстве пользователя. Обратите внимание на правильную последовательность подключений и соответствие всех подключаемых компонентов.
5. Избегайте перегрузок: при монтаже Abb uk600 необходимо учитывать максимальную нагрузку, указанную в техническом паспорте. Не допускайте превышения максимальной нагрузки, поскольку это может привести к непредвиденным последствиям, включая повреждение оборудования или возгорание.
6. Правильное использование инструментов: при выполнении монтажных работ используйте только специальные инструменты, предназначенные для данного типа работ. Неправильное использование инструментов может привести к травмам или повреждению оборудования.
7. Осторожность при работе на высоте: при работе на высоте, необходимо соблюдать все необходимые меры предосторожности, такие как использование переносных лесов, страховочных поясов и ограждений. Также рекомендуется иметь под рукой телефонный номер экстренных служб.
8. Аккуратность при работе с проводами: при монтаже Abb uk600 необходимо быть осторожным при работе с проводами. Убедитесь, что провода не повреждены, не треснуты или перебиты. Используйте изоляционную ленту для изолирования проводов при необходимости.
9. Правильная эксплуатация: после завершения монтажа Abb uk600 ознакомьтесь с инструкцией по его эксплуатации. Использование прибора по назначению и соблюдение рекомендаций по обслуживанию помогут избежать несчастных случаев и продлить срок службы оборудования.

Соблюдение этих правил безопасности при монтаже Abb uk600 поможет минимизировать риски и обеспечить безопасность персонала, а также сохранить надлежащее рабочее состояние оборудования в течение его эксплуатации.

Подключение и настройка питания Abb uk600

Для правильной работы устройства Abb uk600 необходимо выполнить подключение и настройку питания. В этом разделе представлена подробная инструкция по подключению и настройке данного устройства.

Подключение питания

Перед началом работ необходимо убедиться в наличии следующих компонентов:

• Устройство Abb uk600;
• Источник переменного тока (соответствующего требованиям устройства);
• Кабель питания с разъемами, соответствующими устройству и источнику питания;
• Настенное крепление для установки устройства.

Подключение производится в следующей последовательности:

1. Подготовьте источник переменного тока и кабель питания.
2. Подключите один конец кабеля питания к источнику переменного тока.
3. Подключите другой конец кабеля питания к соответствующему разъему устройства Abb uk600.
4. Тщательно закрепите устройство на стене, используя настенное крепление.
5. Проверьте корректность подключения источника питания и устройства Abb uk600.

Настройка питания

После успешного подключения питания необходимо выполнить настройку параметров устройства Abb uk600.

Для настройки питания следуйте следующим шагам:

1. Включите источник переменного тока и устройство Abb uk600.
2. Дождитесь загрузки устройства и появления основного экрана.
3. Проверьте наличие необходимых значений напряжения и частоты питания на экране устройства.
4. Если значения соответствуют требуемым, настройка питания завершена.
5. В случае несоответствия значений, выполните необходимые корректировки в настройках устройства Abb uk600.

После завершения настройки питания устройство Abb uk600 готово к использованию. Убедитесь в правильности работы устройства и продолжайте установку и настройку остальных компонентов системы.

Проверка работоспособности Abb uk600

После завершения монтажа устройства Abb uk600 рекомендуется провести проверку его работоспособности. Данный процесс позволяет убедиться, что установка выполнена правильно и устройство работает в соответствии с требуемыми параметрами.

Перед началом проверки следует убедиться, что все необходимые компоненты и материалы собраны и подключены корректно. Убедитесь, что все электрические соединения надежно закреплены и изоляция проводов не повреждена.

Далее следует провести проверку устройства в соответствии с указаниями производителя. В основном, для проверки работоспособности Abb uk600 необходимо выполнить следующие шаги:

1. Проверка питания: убедитесь, что устройство подключено к источнику питания с правильным напряжением и частотой. Проверьте, что напряжение на схеме соответствует требуемым значениям. Если возникли проблемы с электропитанием, обратитесь к инструкции по подключению.
2. Проверка функциональности: протестируйте работу каждой функции устройства в соответствии с инструкцией производителя. Убедитесь, что все регулировочные элементы работают корректно и не возникает неполадок.
3. Проверка безопасности: проверьте, что все системы защиты работают исправно и обеспечивают безопасность пользователей. Убедитесь, что все защитные кожухи и панели установлены правильно и надежно закреплены.
4. Проверка связи: если устройство Abb uk600 поддерживает функцию связи с другими устройствами или системами, проверьте работу этой функции. Убедитесь, что связь установлена и данные передаются корректно.

Во время проверки обратите внимание на любые неисправности или неполадки, которые могут возникнуть. Если вы обнаружите проблемы с работой устройства Abb uk600, обратитесь к инструкции по устранению неполадок или свяжитесь с технической поддержкой производителя.

После проведения проверки работоспособности Abb uk600 убедитесь, что все параметры соответствуют требованиям и устройство работает безопасно и эффективно. Выполняйте регулярную профилактику и техническое обслуживание устройства, чтобы сохранить его работоспособность в течение продолжительного времени.

Профессиональные рекомендации по монтажу Abb uk600

Монтаж и установка Abb uk600 — ответственные этапы, которые требуют внимательности и профессионализма. Ниже приведены рекомендации по проведению монтажных работ, чтобы гарантировать качественную и безопасную установку.

1. Подготовка рабочей площадки

Перед началом монтажных работ необходимо обеспечить безопасную и удобную рабочую площадку. Убедитесь, что место, где будет осуществляться монтаж, чисто, освещено и свободно от посторонних предметов.

2. Ознакомление с инструкцией и документацией

Перед началом монтажа необходимо внимательно изучить инструкцию по монтажу Abb uk600 и другую документацию, предоставленную производителем. Убедитесь, что у вас есть все необходимые инструменты и материалы для работы.

3. Подключение электропитания

Перед началом работы проверьте электропитание и убедитесь, что оно соответствует требованиям Abb uk600. Правильное подключение электропитания поможет предотвратить возможные повреждения оборудования и обеспечить его надлежащую работу.

4. Монтаж Abb uk600

Следуйте инструкциям по монтажу Abb uk600, предоставленным производителем. Будьте внимательны при подключении кабелей и соединении компонентов. Правильный монтаж оборудования обеспечит его надежную работу и продлит срок службы.

5. Проверка работоспособности

После завершения монтажа Abb uk600 необходимо проверить его работоспособность. Убедитесь, что все компоненты подключены правильно и оборудование функционирует без каких-либо проблем. Проведите тестовые испытания, чтобы убедиться в надлежащей работе установки.

Следуя данным рекомендациям, вы сможете правильно провести монтаж Abb uk600 и обеспечить надежность и безопасность его работы.

Вопрос-ответ

Какой инструмент нужен для монтажа Abb uk600?

Для монтажа Abb uk600 вам понадобятся стандартные инструменты, такие как отвертки, комбинированные ключи, кусачки и пассатижи. Также потребуется изоляционная лента и паяльная станция для сварки проводов.

В каких условиях можно устанавливать Abb uk600?

Abb uk600 можно устанавливать внутри помещений, в которых отсутствует воздействие влаги и пыли. Также рекомендуется устанавливать его в местах, где нет прямого солнечного освещения и неблагоприятных температурных условий.

Каким образом подключают Abb uk600 к электрической сети?

Для подключения Abb uk600 к электрической сети необходимо сначала выключить подачу электроэнергии, а затем правильно подключить фазный, нулевой и заземляющий провода к соответствующим контактам устройства. После этого необходимо проверить правильность подключения и включить подачу электроэнергии.

Какие есть особенности монтажа Abb uk600 на стену?

Для монтажа Abb uk600 на стену требуется иметь крепежные элементы, такие как винты и дюбели. Необходимо правильно расположить устройство на стене, учесть расстояние от других объектов и установить его таким образом, чтобы к нему был удобный доступ для обслуживания и ремонта.

Сколько времени занимает монтаж Abb uk600?

Время монтажа Abb uk600 может варьироваться в зависимости от умений и опыта монтажника, а также от сложности условий монтажа. В среднем, монтаж Abb uk600 может занять от 30 минут до 2 часов.

Каким образом происходит подключение дополнительных устройств к Abb uk600?

Для подключения дополнительных устройств к Abb uk600 необходимо использовать соответствующие кабели и разъемы. При этом, необходимо правильно расположить и закрепить устройства, а затем правильно подключить их к Abb uk600, учитывая аккуратность и прочность соединений.
