Уважаемые читатели сайта «Сам себе электрик», здесь хочу рассказать вам как правильно подключить независимый расцепитель S2C-A1 фирмы ABB. Конечно дома он не используется, так как в нем нет необходимости, но с ним вы можете встретиться на работе, в офисе и т.д. Он используется для обесточивания щита кондиционеров и другого электрооборудования при появлении сигнала «Пожар» от пожарной сигнализации. Поэтому данная статья может вам пригодиться. На ее написание меня толкнуло неправильное подключение данного расцепителя монтажниками в нашем щитке. Также посмотрев интернет я понял, что эта проблема встречается довольно часто. На форумах часто пишут, что расцепитель не отключает вводной автомат, так как не хватает ему тока. Это в корне не верно. Данный расцепитель может не отключать вводной автомат только из-за плохой компетенции монтажников в работе с данными аппаратами.

Пару слов о самом устройстве. Независимый расцепитель S2C-A1 предназначен для дистанционного отключения защитных аппаратов. Он соединяется с автоматическими выключателями фирмы ABB серии S200 и дифавтоматами серии DS200. Обычно его соединяют с вводными автоматами для возможности дистанционного отключения всего щитка электропитания.

Существуют два вида расцепителя по уровню напряжения его катушки. Это S2C-A1 и S2C-A2. Их аббревиатура отличается только последними цифрами. Для работы S2C-A1 необходимо постоянное или переменное напряжения от 12 до 60 В. Обычно это напряжение берут с устройств пожарной сигнализации. Для работы S2C-A2 необходимо постоянное или переменное напряжение от 110 до 415 В. Как видите разница только в уровне напряжения. Данные виды расцепителей соединяются с автоматическими выключателями только с правой стороны. Если вдруг по каким-либо причинам независимый расцепитель вам необходимо соединить с автоматом с левой стороны, то уже нужно заказывать S2C-A1L или S2C-A2L. Об этом говорит в обозначении последняя буква «L».

Схема подключения независимого расцепителя очень проста. У него всего два контакта, к которым подключаются провода. Но монтажники часто упускают одну мелочь, из-за которой схема не работает и щитки не обесточиваются.

Расскажу про наш случай. У нас началось все с того, что при подаче сигнала о пожаре на S2C-A1 он не отключал вводной автомат, но в расцепителе внутри что-то щелкало. Складывалось такое ощущение, что ему просто не хватало сил сдвинуть ручку автомата.

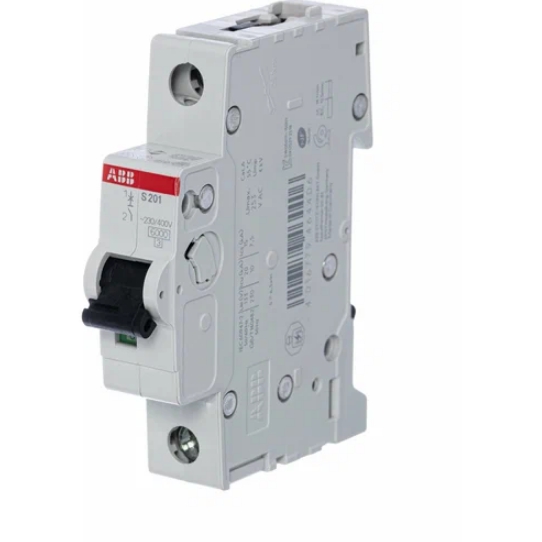

Ниже фото вводного автоматического выключателя нашего щита электропитания кондиционеров. Это 3-х фазный автомат с соединенным с правой стороны независимым расцепителем S2C-A1.

Решено было все это хозяйство демонтировать для поиска ответа на вопрос: в чем же может быть дело?

S2C-A1 от автомата отсоединяется с небольшим усилием. Для этого нужно их потянуть в разные стороны. Для помощи стоит вставить шлицевую отвертку между ними.

Оказалось, что данный независимый расцепитель воздействует на автомат только через тонкий металлический штырек, который соединяет их ручки управления. Для дистанционного отключения автомата этого не достаточно. Вы сами попробуйте рукой отключить 3-х полюсный автомат? Тут сила нужна. Поэтому на автомат должно воздействовать еще что-то чего тут нет.

Оказывается все просто. Как говорят в народе: «Дело было не в бобине». Тут отсутствовала маленькая безобидная пластмассовая вилочка. Она на фоне этих мощных аппаратов выглядит как-то беспомощно.

Ее длина составляет около 16 мм.

Данная вилочка должна вставляться в оба устройства в специальные пазы. На автомате этот паз изначально заклеен круглой заглушкой. С помощью отвертки она легко убирается.

Я взвел автомат и отверткой слегка надавил на его механизм через открытое отверстие и автомат сразу отключился. Ура! Осталось найти такую вилочку.

Как оказалось она отдельно не продается и нужно покупать только новый расцепитель S2C-A1, который стоит около 1250 рублей. Старую было искать бесполезно, так как она находится уже несколько месяцев на мусорке. Куда деваться — купили.

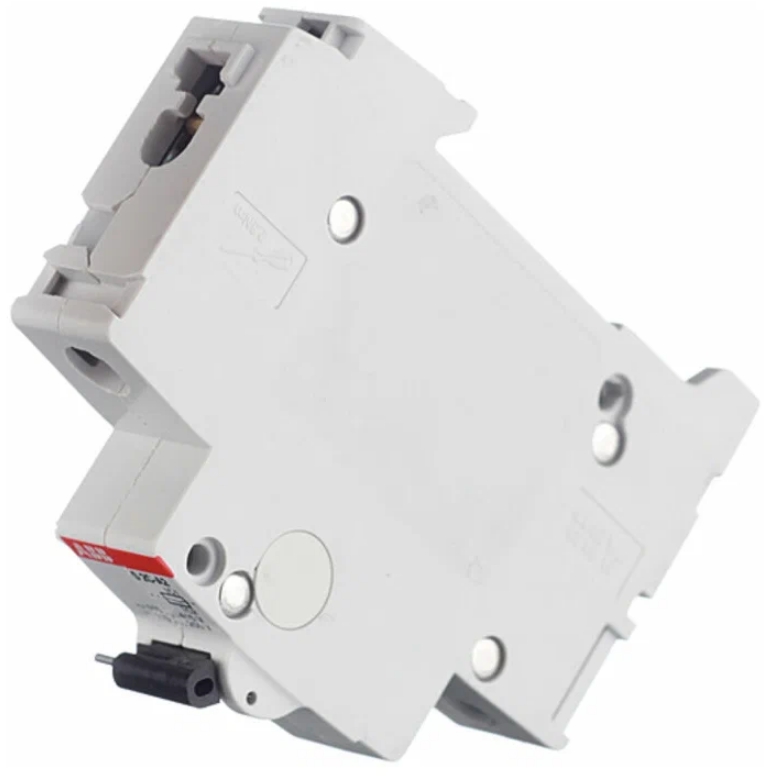

Независимый расцепитель S2C-A1 фирмы ABB продается в пластиковой упаковке. Нужная нам вилочка находится в этой же упаковке, но в специальном отделении. Будьте внимательны!

На нижнем фото его хорошо видно.

Когда монтажники открывают упаковку, то вилочка летит восвояси и проблем ни у кого нет. Как-то так! Это же наши монтажники!

Я не понимаю почему во время разработки данного устройства нельзя было предусмотреть изначальное ее крепление к расцепителю. То есть сделать так, чтобы он был единым целым с этой вилочкой и она от него не отсоединялась. У него и так уже торчат три штыря. Сделали бы четвертый и не было бы проблем. Или хотя бы на упаковке большими буквами написать предупреждение: «Внимание! Внутри маленькая штучка! Не потеряйте!»

Данная вилочка имеет с одной тройную вилку, а с другой двойную. Так вот, тройную вилку нужно вставлять в сам автомат. Она там хорошо сидит. А двойная вилка должна заходить в расцепитель S2C-A1.

Повторная проверка независимого расцепителя с установленной вилочкой показала, что S2C-A1 очень легко и быстро отбивает мощный трехфазный автоматический выключатель. Как видите, большей силы тока тут не нужно, как советуют на некоторых форумах.

Странные люди — электрики!
На земле стоят и землю ищут!

Источник

Реле дистанционного расцепителя ABB S2C-A2 110-415В (для S200/M/P/S,DS200AC/A/MAC/MA)

Добрый день, Валерий!
Номинальное переменное напряжение должно быть 110-415В, номинальное постоянное 110-250В.
Расцепители S2C-A предназначены для соединения с автоматическими выключателями серии S200.

Добрый день, Андрей.
После срабатывания независимого расцепителя, цепь управления в нем размыкается.
Так что напряжение с катушки снимается автоматически.

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

0)window.scrollBy(0,-100);»>

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Способы получения заказов

— м. Алексеевска, ул. Маломосковская, д.22, стр.1
— м. Мичуринский проспект, ул. Лобачевского, д.92, корп.5
— м. Новохохловская, ул. Новохохловская, д.91, стр.10

— Пн-Пт c 8.00 до 20.00; Сб-Вс с 8:00 до 18:00.
— Минимальная сумма заказа отсутствует.

Оплата:

— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)

Доставка по Москве — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— в пределах МКАД +10 км. — 300 рублей.
— Пн-Вс с 10:00 до 18:00.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)

Самовывоз в Московской области — подробнее .

Заказать и купить в городах Московской области:

— Минимальная сумма заказа составляет — 1000 рублей.
— до 10-ти км. от МКАД — 300 рублей.
— от 10-го км. от МКАД — 300 рублей + 40 рублей за 1 км., осуществляется в зависимости от суммы заказа.
— Пн-Вс с 10.00 до 18.00.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)

Доставка в города Московской области Курьерской Службой — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

Отправка в города России Курьерской Службой — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

Отправка в города РФ Транспортной Компанией — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.

Способы получения заказов

— Минимальная сумма заказа отсутствует.
— г. Москва, ул.Новохохловская, д.91, стр.10.
— c 10.00 до 20.00 по рабочим дням РФ.
— заказ оплачивается при получении.

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей в пределах МКАД.
— с 10.00 до 18.00 по рабочим дням РФ.
— заказ оплачивается при получении.

— Минимальная сумма заказа составляет — 1000 рублей.
— 500 рублей до 5-ти км. от МКАД.
— 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
— с 10.00 до 18.00 по рабочим дням РФ.
— заказ оплачивается при получении.

• Доставка в города Московской области Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа, оплата услуг Курьерской Службы при получении.

• Отправка в города России Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа, оплата услуг Курьерской Службы при получении.

• Отправка в города РФ Транспортной Компанией — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа, оплата услуг Транспортной Компании при получении.

Способы получения заказов

— Минимальная сумма заказа отсутствует.
— г. Москва, ул.Новохохловская, д.91, стр.10.
— c 10.00 до 20.00 по рабочим дням РФ.

Оплата:

— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей в пределах МКАД.
— с 10.00 до 18.00 по рабочим дням РФ.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)

— Минимальная сумма заказа составляет — 1000 рублей.
— 500 рублей до 5-ти км. от МКАД.
— 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
— с 10.00 до 18.00 по рабочим дням РФ.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)

• Доставка в города Московской области Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

• Отправка в города России Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

• Отправка в города РФ Транспортной Компанией — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.

Источник

RU

Никогда не писал про расцепители, потому что думал что с ними всё понятно и ясно. Но мои обожаемые синхронии сказали мне, что мир хочет этот пост, потому что за начало этой недели меня трое разных человек спросили про эти расцепители. Как обычно, мне надоело писать каждому одно и то же — и я делаю пост! =)

Что такое этот расцепитель? Это штуковина, которая нужна для того, чтобы заставить автомат сработать и выключиться. А это для чего надо? Изначально это заморочка пожарных: когда в щит приходит сигнал «Пожар», то надо поотключать всякую вентиляцию, чтобы она не раздувала огонь (если это не так — то поправьте меня в комментариях пожалуйста). Чтобы не ставить для этого контакторы (что дороже и греется) — нашли простое решение в виде расцепителя.

В основном эти расцепители так и применяются: необратимо (пока руками не придёшь и не включишь) отключить какую-нибудь цепь. Один из заказчиков просил меня поставить ему расцепитель прямо на вводной рубильник, чтобы тот по внешней команде рубил ему ввод в щите. Да! Рубильник! С тех пор, как у АББ модульные рубильники обновились до серии SD200 (), к ним стали подходить те же аксессуары, которые идут к автоматам серии S200.

Будьте внимательны! Расцепители подойдут ТОЛЬКО к автоматам и рубильникам полноценных серий — S200, SD200. Бытовые серии SH200(L), SHD200 не годятся!

А ещё эти же АББшые расцепители стоят на тренажёре вагона «ОКА» в УПЦ Метрополитена на станции «Выставочная». Там они используются для того, чтобы имитировать сработку автоматов в вагоне — на этом отрабатываются разные аварийные ситуации (в метро они зовутся «случаи»), когда машинистов обучают.

Вот коды заказа для них:

• 2CDS200909R0001 ABB S2C-A1
  Расцепитель дистанционный для S200 AC/DC 12..60V (правое подключение)
• 2CDS200909R0002 ABB S2C-A2
  Расцепитель дистанционный для S200 AC 110..415V (правое подключение)

Внутри расцепителя находится слабенький электромагнит, который дёргает рычажок внутри автомата и тем самым заставляет его сработать и выключиться. Всё просто! Вот вам схема подключения (цепь расцепителя очень хорошо бы защитить предохранителем
):

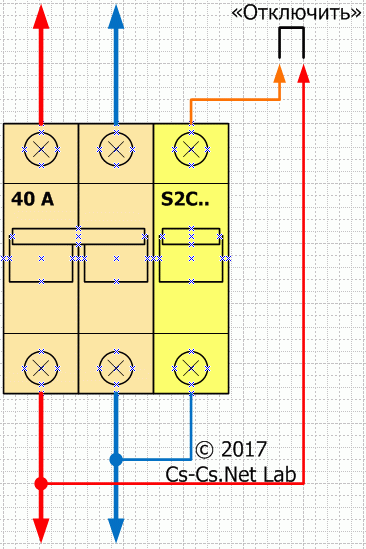

Смотрите, как тут хитро подключен расцепитель: он отключает сам себя. Почему так сделано? Вот почему: первые модели расцепителей (и особенно китайских) внутри имели только электромагнит. Понятно, что если в этом случае постоянно подавать на электромагнит питание, то он так и будет работать и перегреется и сдохнет. Потом расцепители доработали так, что он сам себя может отключить, а схема исторически осталась.

Если внешний сигнал, которым расцепитель должен отключаться — обычный сухой контакт, то возьмите расцепитель на 230V и сделайте так, как у меня на схеме показано. Если же вы хотите сбрасывать автомат низковольтным сигналом — то берите расцепитель на низкое напряжение, но сигнал управления лучше сделайте импульсным. Просто на всякий случай.

Ну и третий вариант — развязать всё, что мы хотим, при помощи промежуточных релюшек, конечно же. И инверсию сигнала, если надо, и управляющие напряжения.

Расцепитель надо присоединить к автомату или рубильнику до того, как мы будем ставить их на DIN-рейку в щите. В комплекте с расцепителем идёт небольшой рычажок и инструкция. У автомата или рубильника надо отклеить заглушку около ручки и вставить туда этот рычажок. Инструкция была очень мутная, и у меня получилось с четвёртой попытки. Поэтому я постарался сфоткать то, как этот рычажок стоит в приводе автомата:

И после того как рычажок вставлен, он должен выглядеть вот так:

Можно даже проверить его работу: взвести автомат или рубильник, нажать на рычажок, и автомат сразу же отключится.

После этого в выключенном положении прищёлкиваем расцепитель к автомату или, в нашем случае, рубильнику:

И вот как это всё выглядит в , где этот расцепитель должен выключать десяток линий мелких однофазных фанкойлов. На фотке к рубильнику сверху подкинуто тестовое питание — я как раз проверял, верно ли я поставил рычажок управления в рубильник.

Здесь изначально задумывалось то, что фанкойлы будут питаться от трёх фаз — вот я и заказал рубильник на три полюса. Потом заказчик настоял на том, что все фанкойлы надо повесить на одну фазу, и рубильник стал рвать L-N. Вот и вся хитрость с расцепителями!

Независимый расцепитель является дополнением защитного устройства для электросети. Он механически связан с автоматическим выключателем. Независимый расцепитель выполняет функцию разрыва цепи при обнаружении факторов, способных привести к повреждению линии и включенных в нее приборов. К таковым относятся возрастание силы тока выше предела, который может выдержать кабель, пробой электрического тока на землю или корпус включенного в цепь прибора, а также короткое замыкание. Этот материал поможет вам разобраться, что такое расцепители автоматических выключателей, какие бывают типы этого устройства и каков принцип действия каждого из них. Кроме того, мы расскажем, как проверять работоспособность этих элементов.

Автоматический защитный выключатель с независимым расцепителем

Независимый расцепитель, как было сказано, представляет собой добавочный элемент устройства защиты цепи. Он позволяет отключить АВ на расстоянии при поступлении напряжения на его катушку. Чтобы вернуть его в исходное состояние, следует нажать на устройстве кнопку с надписью «Возврат».

Расцепители автоматических выключателей этого типа могут использоваться в однофазных и трехфазных сетях.

Независимый расцепитель наиболее часто используется в электроцепях и автоматических щитах крупных объектов. Управление энергоснабжением в этих случаях, как правило, производится с пульта оператора.

Пример срабатывания независимого расцепителя на видео:

Из-за чего срабатывает расцепляющий элемент независимого типа?

Независимый расцепитель может срабатывать по различным причинам. Мы перечислим наиболее распространенные из них:

• Чрезмерное снижение или, напротив, возрастание напряжения.
• Изменение заданных параметров или состояния электротока.
• Нарушение функции автоматических выключателей, сбой в работе по неизвестной причине.

Кроме независимых расцепляющих устройств, существуют аналогичные элементы, входящие в состав защитных автоматов. Встроенные расцепители автоматических выключателей подразделяются на тепловые и электромагнитные. Эти устройства также помогают защитить линию от чрезмерных нагрузок и короткого замыкания. Рассмотрим их более подробно.

Тепловой расцепитель автоматического защитного выключателя

Основным элементом этого устройства является биметаллическая пластина. При ее изготовлении используется два металла с различными коэффициентами теплового расширения.

Будучи спрессованными вместе, они при нагревании расширяются в разной степени, что приводит к искривлению пластины. Если ток не нормализуется в течение длительного времени, то по достижении определенной температуры пластина касается контактов АВ, прерывая цепь и обесточивая проводку.

Основной причиной чрезмерного нагрева биметаллической пластины, из-за которого срабатывает тепловой расцепитель, является слишком высокая нагрузка на определенном участке линии, защищенном автоматом.

Например, сечение выходного кабеля АВ, идущего в помещение, составляет 1 кв. мм. Можно подсчитать, что он способен выдерживать подключение приборов суммарной мощностью до 3,5 кВт, при этом сила проходящего в линии тока не должна превышать 16А. Таким образом, в эту группу можно спокойно подключить телевизор и несколько осветительных приборов.

Если хозяин дома решит включить в розетки этой комнаты дополнительно стиральную машину, электрокамин и пылесос, то общая мощность станет намного выше той, что способен выдержать кабель. В результате возрастет сила тока, проходящего по линии, и проводник станет нагреваться.

Перегрев кабеля может привести к тому, что изоляционный слой расплавится и загорится.

Чтобы этого не произошло, в действие вступает тепловой расцепитель. Его биметаллическая пластина нагревается вместе с металлом провода, и через некоторое время, изогнувшись, отключает питание группы. Когда она остынет, защитное устройство можно снова включить вручную, предварительно вытащив из розетки шнуры питания приборов, которые привели к перегрузке. Если этого не сделать, через некоторое время автомат вырубит снова.

Пример использования расцепителя в противопожарной защите на видео:

Важно, чтобы номинал АВ соответствовал сечению кабеля. Если он будет меньше нужного, то срабатывание будет происходить даже при нормальной нагрузке, а если больше, то тепловой расцепитель не отреагирует на опасное превышение тока, и в итоге проводка сгорит.

В целях защиты электромоторов от длительных перегрузок и обрыва фаз на эти агрегаты могут также устанавливаться тепловые реле расцепления. Они представляют собой несколько биметаллических пластин, каждая из которых отвечает за отдельную фазу силового агрегата.

Автоматический выключатель защиты сети с электромагнитным расцепителем

Разобравшись, как работает автомат с тепловым расцепителем, перейдем к следующему вопросу. Защитное устройство, разбор действия которого мы провели только что, срабатывает не сразу (на это требуется не менее секунды), поэтому оно не в состоянии эффективно защитить цепь от сверхтоков короткого замыкания. Для решения этой задачи в АВ дополнительно устанавливается электромагнитный расцепитель.

Расцепители автоматических выключателей электромагнитного типа включают в себя катушку индуктивности (соленоид), а также сердечник. Когда цепь работает в обычном режиме, поток электронов, проходя сквозь соленоид, формирует слабое магнитное поле, неспособное оказывать влияние на функцию сети. При возникновении короткого замыкания происходит мгновенное увеличение силы тока в десятки раз, и пропорционально ей возрастает мощность магнитного поля. Под его влиянием ферромагнитный сердечник мгновенно сдвигается в сторону, оказывая воздействие на механизм отключения.

Поскольку процесс усиления магнитного поля при коротком замыкании происходит за доли секунды, электромагнитный расцепитель под его воздействием срабатывает моментально, отключая питание сети. Это позволяет избежать серьезных последствий, связанных со сверхтоками КЗ.

Проверка работоспособности расцепителей

Довольно часто электрики-любители интересуются, можно ли самостоятельно проверить исправность расцепителей автоматических выключателей. Следует сказать, что своими силами проводить такое тестирование нельзя, и если им занимается начинающий монтажник, то работу должен контролировать опытный специалист. Приводим пошаговую инструкцию по выполнению этой процедуры:

• В первую очередь поверхность коробки следует осмотреть визуально, чтобы удостовериться в целостности корпусной части.
• Затем нужно несколько раз пощелкать рычажком выключателя. Он должен легко устанавливаться ка во включенное, так и в выключенное положение.
• После этого производится прогрузка устройства. Так называется проверка качества работы оборудования в неблагоприятных условиях. Этот этап предусматривает наличие специализированной аппаратуры, и при его выполнении должен обязательно присутствовать квалифицированный электрик. Во время тестирования фиксируется время, которое проходит с момента начала возрастания силы тока до отключения расцепителя.

• Наконец, аналогичное испытание производится на устройстве, с которого снят корпус.
• В ходе проверки на срабатывание теплового расцепителя фиксируется время, требующееся для отключения устройства под воздействием электротока повышенной силы.

Проверка исправности защитных устройств в соответствии с требованиями ПУЭ выполняется только в спецодежде. Как было сказано выше, эту процедуру должен контролировать опытный специалист.

На видео процесс установки независимого расцепителя в автоматический выключатель:

Заключение

В этой статье мы разобрались с темой расцепляющих устройств, рассказали о том, что собой представляют и как работают независимые, а также встроенные в автоматический выключатель расцепители. Теперь вы знаете, по какому принципу работают различные типы этого оборудования, и какую функцию выполняет каждый из них.

Наконец-то нашел минутку написать новую статью. Независимый расцепитель – это дополнительное устройство к автоматическим выключателям. Сейчас речь пойдет о применении независимого расцепителя в наших проектах и о том, как правильно подключить независимый расцепитель.

Независимый расцепитель позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки. Наиболее часто независимые расцепители применяют при проектировании вентиляции. Согласно нормативных документов, вентиляция при пожаре должна отключаться, поэтому дополнительно к вводному аппарату щита вентиляции устанавливают независимый расцепитель. Щиты до 100А комплектуют модульными автоматическими выключателями. На вводе в щит может быть установлен выключатель нагрузки. Именно вводной аппарат мы и отключаем при помощи независимого расцепитяля. При токе более 100А на вводе в щит можно установить автоматический выключатель серии ВА88. К данному аппарату также можно установить независимый расцепитель. В моих проектах пока еще не требовалось дистанционно отключать ВА88=)

Теперь перейдем к схеме подключения независимого расцепителя.

Независимый расцепитель может отключать как однофазный так и трехфазный аппарат. Для приведения в действие независимого расцепителя достаточно подать импульс напряжения на катушку расцепителя. Для возведения автомата в исходное состояние необходимо вручную нажать на кнопку «возврат». Это позволяет сигнализировать от чего сработал автоматический выключатель: либо от перегрузки (к.з.) либо от дистанционного отключения.

Схема управления независимым расцепителем представлена ниже.

Здесь очень важно, чтобы фазный проводник был подключен от одной из фаз из-под нижних клемм автоматического выключателя. При неправильном подключении независимый расцепитель выйдет из строя. После отключения автомата напряжение с катушки расцепителя пропадает.

Управляющим сигналом для срабатывания независимого расцепителя может служить замыкающий контакт от прибора пожарной сигнализации либо обычная кнопка с замыкающим контактом.

Иногда может возникнуть ситуация, когда нужно отключить одним сигналом сразу несколько независимых расцепителей. Например у вас 2-3 вентилятора, которых нет смысла выделять в отдельный шкаф. Поэтому на каждую группу ставим свой независимый расцепитель. Эта тема поднималась на форуме…

Схема управления несколькими независимыми расцепителями от одного сигнала представлена ниже.

Здесь главное, чтобы использовалась одна и та же фаза.

Стоит заметить, что независимый расцепитель – не дешевое удовольствие. Размер его такой же как и у однополюсного автомата (1 модуль), а стоит на порядок дороже.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я продолжу разговор про модульные расцепители и сегодня на очереди независимый расцепитель РН47.

И уже по традиции, сначала сделаю краткий обзор независимого расцепителя РН47, расскажу про его область применения, технические характеристики и схему подключения, а в конце проверю его работоспособность в паре с автоматом.

Речь в статье пойдет исключительно про расцепитель РН47 от компании IEK (артикул MVA01D-RN), хотя подобные же расцепители имеются в каталогах и у других производителей.

Итак, поехали.

Независимый расцепитель напряжения РН47 необходим для дистанционного отключения модульного автоматического выключателя.

Для чего это может быть нужно?!

Да по разным причинам! Но чаще всего расцепители РН47 применяют в случае возникновения пожара для отключения соответствующих автоматов, питающих систему вентиляции (СНиП 41-01-2003, п.12.4), например, в школах, офисах, производственных цехах и т.п.

Правда вот во многих проектах независимый расцепитель обычно заменяют схемой питания вентиляции через контактор, а в цепь включения катушки контактора врезают выходной контакт с поста пожарной сигнализации.

Не спорю, оба варианта имеют право на жизнь, но ведь с применением независимого расцепителя осуществить это гораздо проще, компактнее и даже дешевле.

Схема с независимым расцепителем РН47 имеет минимум коммутаций (к ней я еще вернусь чуть ниже по тексту), само устройство занимает в щите всего один модуль, а его стоимость на момент написания статьи составляет около 1100 рублей.

В последнее время расцепители РН47 у нас все чаще стали применять во многих жилых домах. В случае пожара, импульс с пульта пожарной сигнализации приходит на независимый расцепитель, который в свою очередь отключает автомат питания электромагнитного замка подъездных дверей.

Я привел всего лишь пару примеров. На самом деле применение независимому расцепителю можно придумать сколько угодно, под Ваши нужды и потребности.

Краткие технические характеристики РН47:

• номинальное напряжение питания 230 (В)
• диапазон рабочих напряжений 161 — 253 (В)
• число циклов «включить-отключить» (ВО) — не менее 10000

Расцепитель РН47 совместим с однополюсными, двухполюсными, трехполюсными и даже с четырехполюсными автоматами ВА47-29 и ВА47-100, и как видите, имеет с ними даже схожий дизайн. Кстати, рассматриваемый расцепитель РН47 — это образец уже новой серии.

Как и расцепитель максимального и минимального напряжения РММ47, расцепитель РН47 стыкуется с автоматом с его правой стороны. При этом автомат в обязательном порядке должен быть в отключенном положении, а кнопка «Возврат» («Reset») расцепителя нажата.

На корпусе расцепителя имеются 3 направляющих стержня, которые плотно вставляются в соответствующие отверстия на корпусе автоматического выключателя.

Помимо стержней, на расцепителе имеется движущийся шток, который при стыковке помещается в боковое отверстие автомата.

В случае срабатывания РН47, шток воздействует на отключающий механизм автомата, тем самым его отключая.

Расцепитель вставляется в автоматический выключатель до упора — никаких фиксаторов нет.

Вот так выглядит однополюсный автоматический выключатель ВА47-29 в сборе с независимым расцепителем РН47.

Трехполюсный автоматический выключатель стыкуется аналогичным образом.

Внимание! Пространственное расположение автоматического выключателя с расцепителем может быть хоть вертикальным, хоть горизонтальным — на работоспособность это нисколько не влияет.

Схема подключения расцепителя РН47

У расцепителя РН47 имеется два вывода, обозначаемые как С1 и С2.

Всего существует две схемы подключения РН47.

1. Схема №1 (питание с выводов автомата)

Подключим расцепитель, как по схеме выше, и проверим его работоспособность. Вместо контакта кнопки SB1 подключим ключ управления, использовав его нормально-открытый контакт.

Питающая фаза приходит на верхнюю клемму автомата, а с нижней клеммы уходит на нагрузку. С этой же нижней клеммы автомата делаем перемычку (фазу) на клемму С2 расцепителя РН47. С клеммы С1 делаем перемычку на клемму нормально-открытого контакта ключа управления или кнопки. С другой клеммы этого контакта делаем перемычку на нулевую шину N.

При повороте ключа управления (замыкании его контакта) независимый расцепитель срабатывает и отключает автоматический выключатель. На лицевой стороне расцепителя выскочила кнопка «Возврат» («Reset»), что символизирует о том, что автомат отключился по причине воздействия на него независимого расцепителя.

Для включения автомата сначала необходимо нажать на кнопку «Возврат», а уже потом взвести его рукоятку включения, а иначе автомат просто напросто не включится.

Очень удобно сделано то, что нет необходимости гадать причину отключения автомата. Если автомат отключился от воздействия на него независимого расцепителя, то это сразу же будет видно по кнопке «Возврат». Если же автомат отключился от своих защит (), то, соответственно, кнопка «Возврат» на расцепителе при этом останется в исходном нажатом состоянии.

Для наглядности приведу пример схемы щита с подключением расцепителя РН47 на одной отходящей линии.

В отличии от расцепителя максимального и минимального напряжения РММ47, независимый расцепитель РН47 можно подключать, как до автоматического выключателя, так и после.

Дело в том, что внутри его корпуса имеется микропереключатель, который рвет цепь питания катушки электромагнита.

При срабатывании катушки расцепителя кнопка «Возврат» отскакивает и своим штоком размыкает контакт встроенного микропереключателя, установленного внутри корпуса расцепителя.

Это подтверждается тем, что при нажатой кнопке «Возврат» мы можем измерить сопротивление катушки, которое составляет 88,6 (Ом).

А вот при отжатой кнопке сопротивление катушки уже измерить не получится, т.к. ее цепь разомкнута контактом микропереключателя.

В общем, электрическая схема независимого расцепителя очень проста — это катушка, включенная через контакт микропереключателя, и две клеммы для подключения расцепителя к источнику переменного напряжения.

Поэтому ошибки в том, как именно будет подключен расцепитель не будет — его можно смело подключать и до автомата, и после! В любом случае катушка после срабатывания сама себя размыкает и обеспечивает защиту от длительного воздействия на нее напряжения.

Независимый расцепитель РН47 можно подключить и наоборот, т.е. на клемму С1 подключить фазу, а на С2 — ноль N через нормально-открытый контакт ключа управления или кнопки. Устройство от этого не сгорит, т.к. катушка расцепителя рассчитана на работу в сети переменного напряжения и не имеет полярности.

Есть ситуации, когда одним сигналом необходимо отключить сразу несколько линий. В таком случае на каждую линию (автомат) устанавливается отдельный независимый расцепитель, а управление ими осуществляется одним сигналом. Схема в таком случае будет иметь следующий вид. Здесь будьте внимательны, чтобы фаза на всех расцепителях была одноименной!

2. Схема №2 (независимое питание)

Схема №2 отличается от предыдущей тем, что питание для расцепителя берется не с той же фазы, откуда подключена нагрузка, а от отдельного источника переменного напряжения, например, с этой же сборки, но только с другой фазы или вовсе от стороннего источника 220 (В).

Фазу подключаем на вывод С2 расцепителя РН47, а с вывода С1 делаем перемычку на клемму нормально-открытого контакта ключа управления или кнопки. С другой клеммы этого контакта делаем перемычку на нулевую шину N.

Пример схемы щита с питанием расцепителя РН47 от стороннего источника 220 (В).

Для интереса проверим работу расцепителя РН47 в паре с трехполюсным автоматом.

И здесь все аналогично. При повороте ключа управления (замыкании контакта) независимый расцепитель срабатывает, тем самым отключая автоматический выключатель.

Заключение

Преимуществом независимого расцепителя РН47 безусловно является простота схемы его подключения и компактность.

Как я уже говорил в начале статьи, расцепитель занимает в щите всего один модуль. Это преимущество в основном касается тех, у кого в щите ограничено свободное место для дополнительных устройств.

Также расцепитель РН47 имеет незамысловатую схему подключения, и как уже выяснилось, с защитой от длительного воздействия напряжения на катушку электромагнита.

Ну вот мы плавно перешли и к недостаткам, про которые мне особо сказать то и нечего, только если упомянуть его стоимость, которая на момент выхода статьи составляет около 1100 рублей.

Опять, как же посмотреть на данную ситуацию?! Например, я приобрел одно целое устройство РН47 с размером в один модуль, подключил по простейшей схеме и оно готово к эксплуатации.

В случае со схемой на контакторе, про которую я упоминал в начале статьи, то там она несколько сложнее, т.к. сначала необходимо , затем врезать контакт с пульта пожарной сигнализации в цепь питания катушки контактора. Помимо этого необходимо подключить силовые контакты контактора к автомату и кабелю нагрузки, а это опять же дополнительные лишние соединения в цепи.

Непосредственно сам контактор имеет размеры несоизмеримые с независимым расцепителем РН47, даже если учесть размеры . Да и вообще контактор в момент работы имеет присуще ему свойство, как «гудение», естественно, что пределах разумного.

И сколько же тогда нам обойдется собрать схему на контакторе с кнопками управления?!

Точно не скажу, т.к. это все будет зависеть от выбранного производителя, а также мощности самого контактора. Ведь расцепителю РН47 не важно — он может отключить автомат с номинальным током, хоть 2 (А), хоть 100 (А). А в случае с контактором, его нужно будет выбирать под мощность нагрузки, и чем мощнее нагрузка, тем больше по габаритам и стоимости обойдется Вам контактор.

Если Вы уже долгое время эксплуатируете подобные независимые расцепители и в процессе выявились какие-нибудь недостатки, то можете рассказать о них в комментариях. Заранее спасибо.

Видео по материалу статьи:

P.S. И когда уже выйдут в свет модульные автоматы, которые можно не только отключать дистанционно, но и включать. Насколько мне известно, то разработки в этом направлении у IEK уже ведутся. Так что будем ждать. А я на этом завершаю свою статью. Всем спасибо за внимание, до новых встреч!

Расцепитель выключателя (автоматического) – это электротехнический прибор, отключающий сеть, если в ней возникает большой электроток. Такое устройство применяется для того, чтобы при перегреве проводов не случилось возгорание в доме, и дорогостоящая бытовая техника не вышла из строя.

Разновидности выключателей

Все автоматы делятся по типу расцепителей. Их подразделяют на 6 видов:

• тепловой;
• электронный;
• электромагнитный;
• независимый;
• комбинированный;
• полупроводниковый.

Они очень быстро распознают аварийные ситуации, такие как:

• возникновение сверхтоков – повышение в электросети силы тока, превышающего номинальный ток выключателя;
• перегрузка напряжения – короткое замыкание в цепи;
• перепады напряжения.

В эти моменты в автоматических расцепителях происходит размычка контактов, которая предотвращает серьезные последствия в виде порчи проводки, электрооборудования, что очень часто приводит к пожарам.

Выключатель тепловой

Состоит из биметаллической пластинки, один из концов которой находится рядом со спусковым устройством автоматического расцепителя. Пластина нагревается током, проходящим через нее, отсюда и название. Когда сила тока начинает увеличиваться, она гнется и касается планки спускового механизма, которая и размыкает контакты в «автомате».

Срабатывание механизма происходит даже при незначительных превышениях номинального тока и увеличенном времени срабатывания. Если повышение нагрузки кратковременное, выключатель не срабатывает, поэтому его удобно устанавливать в сетях с частыми, но короткими перегрузками.

Достоинства теплового расцепителя:

• отсутствие соприкасающихся и трущихся между собой поверхностей;
• устойчивость при вибрациях;
• бюджетная цена;
• простая конструкция.

К недостаткам можно отнести то, что его работа во многом зависит от температурного режима. Такие автоматы лучше размещать подальше от источников тепла, иначе грозят многочисленные ложные срабатывания.

Выключатель электронный

В детали, его составляющие, входят:

• измерительные приспособления (датчики тока);
• блок управления;
• катушка электромагнитная (трансформатор).

На каждом полюсе электронного автоматического расцепителя находится трансформатор, который измеряет ток, проходящий через него. Электронный модуль, управляющий расцеплением, обрабатывает эту информацию, сравнивая полученный результат с заданным. В случае, когда полученный показатель будет больше запрограммированного, произойдет размычка «автомата».

Существует три зоны срабатывания:

1. Продолжительная задержка. Здесь электронный расцепитель служит как тепловой, заграждая цепи от перегрузок.
2. Короткая задержка. Производит защиту от несущественных коротких замыканий, которые обычно происходят в конце защищаемой цепи.
3. Рабочая зона «мгновенно» обеспечивает защиту от КЗ высокой интенсивности.

Плюсы – большой выбор настроек, максимальная точность прибора заданному плану, наличие индикаторов. Минусы – чувствительность к электромагнитному полю, высокая цена.

Электромагнитный

Это соленоид (катушка с намотанной проволокой), внутри которого расположен сердечник с пружиной, воздействующий на механизм расцепления. Это устройство моментального действия. Во время течения по обмотке сверхтока образуется магнитное поле. Оно перемещающее сердечник и, превосходя усилие пружины, действует на механизм, выключая «автомат».

Плюсы – устойчивость к вибрации и ударам, простая конструкция. Минусы – образует магнитное поле, мгновенно срабатывает.

Это добавочное устройство к автоматическим расцепителям. С его помощью можно отключить как однофазный, так и трехфазный автомат, находящийся на определенном расстоянии. Чтобы привести в действие независимый расцепитель, необходимо подать напряжение на катушку. Для возвращения автомата в исходное положение нужно вручную нажать на кнопку «возврат».

Важно! Фазный проводник должен быть подключен от одной фазы из-под нижних клемм выключателя. Если его подключить неправильно, независимый выключатель выйдет из строя.

В основном независимые автоматы применяют в щитах автоматики в сильно разветвленных устройствах электроснабжения многих крупных объектов, где управление выведено на пульт оператора.

Комбинированный выключатель

Имеет как тепловые, так и электромагнитные элементы и защищает генератор от перегрузок и КЗ. Для работы комбинированного автоматического расцепителя указывают и выбирают ток теплового «автомата»: электромагнит рассчитан на 7 – 10 кратный ток, что соответствует работе тепловых сетей.

Электромагнитные элементы в комбинированном выключателе служат для мгновенной защиты от коротких замыканий, а тепловые защищают от перегрузок с выдержкой времени. Отключается комбинированный автомат при срабатывании любого из элементов. При кратковременных сверхтоках не срабатывает ни один из типов защиты.

Полупроводниковый выключатель

Состоит из трансформаторов переменного тока, магнитных усилителей для постоянного тока, блока управления и электромагнита, выполняющего функции независимого автоматического расцепителя. Устанавливать выбранную программу по расцеплению контактов помогает блок управления.

К его настройкам можно отнести:

• регулирование номинального тока в приборе;
• установку времени;
• срабатывание в момент возникновения короткого замыкания;
• защитные переключатели от сверхтоков и однофазного КЗ.

Плюсы – большой выбор регулирования под разные схемы электроснабжения, обеспечение избирательности к последовательно подключенным автоматам с меньшим количеством ампер.

Минусы – высокая стоимость, непрочные компоненты управления.

Установка

Многие доморощенные электрики считают, что установка автомата не составляет особого труда. Это справедливо, но нужно выполнять определенные правила. Расцепители автоматического выключателя, так же, как и пробочные предохранители, необходимо присоединять к сети так, чтобы при вывернутой пробке автомата его винтовая гильза была без напряжения. Соединение питающего проводника при одностороннем питании с автоматом должно производиться к неподвижным контактам.

Установка электрического однофазного двухполюсного автомата в квартире состоит из нескольких этапов:

• крепления выключенного устройства в электрощите;
• подсоединения проводов без напряжения к счетчику;
• подсоединения к автомату сверху проводов напряжения;
• включения автомата.

Крепление

В электрощите монтируем дин-рейку. Отрезаем нужный размер и крепим ее саморезами к электрощитку. Прищелкиваем автоматический расцепитель сети на дин-рейку при помощи специального замка, который расположен на задней части автомата. Проследите за тем, чтобы устройство стояло в режиме выключения.

Подсоединение к электросчетчику

Берем кусок провода, длина которого соответствует расстоянию от счетчика до автомата. Один конец присоединяем к электросчетчику, другой – к клеммам расцепителя, соблюдая полярность. Питающую фазу подсоединяем на первый контакт, а нулевой питающий провод на третий. Сечение провода – 2,5 мм.

Подсоединение проводов напряжения

С центрального распределительного электрощита питающие провода подходят к щитку квартиры. Их подсоединяем к клеммам автомата, который должен находиться в положении «выключен», соблюдая полярность. Сечение провода рассчитывается в зависимости от потребляемой энергии.

Включение автомата

Только после того как будет правильно произведена установка всех проводов, можно вводить в работу автоматический расцепитель тока.

Бывает так, что постоянное отключение автомата становится большой проблемой. Не пробуйте решить ее при помощи установки расцепителя с большим номинальным током. Такие приборы ставятся с учетом сечения проводов в доме, и, может быть, большой ток в сети недопустим. Решить проблему можно только путем обследования системы электрического снабжения квартиры профессиональными электриками.

ABB S2C A2 представляет собой расцепитель нового поколения, совмещающий в себе надежность, функциональность и безопасность работы. Это устройство призвано обеспечить защиту электрических цепей и оборудования от повреждений, возникающих в результате коротких замыканий, перегрузок и других неполадок.

Преимущества расцепителя ABB S2C A2

ABB S2C A2 — это компактное устройство, которое позволяет эффективно управлять электрическими цепями и обеспечивать их безопасность. Расцепитель обладает рядом преимуществ, которые делают его незаменимым в различных применениях:

1. Быстрое реагирование расцепителя ABB S2C A2 на аварийные ситуации. ABB S2C A2 оснащен механизмом автоматического выключения, который в случае обнаружения повреждений обрывает электрическую цепь и предотвращает дальнейшие неприятности.

2. Независимость работы. Расцепитель ABB S2C A2 не зависит от стабильности входного напряжения и может работать в широком диапазоне напряжений (от 48 до 130 В). Это делает его устройством универсальным и многофункциональным.

3. Простота установки и эксплуатации. ABB S2C A2 имеет минимальное количество соединений и не требует сложной настройки. Кроме того, его компактный размер и монтаж на DIN-рейку позволяют устанавливать устройство в самых разных условиях.

4. Высокая безопасность. Расцепитель ABB S2C A2 соответствует международным стандартам безопасности (IEC60947-2) и обеспечивает надежную защиту от электрических ударов и коротких замыканий.

Принцип работы расцепителя ABB S2C A2

Расцепитель ABB S2C A2 независимый представляет собой устройство, которое автоматически отключает электрическую цепь при возникновении перегрузки или короткого замыкания. Расцепитель состоит из трех основных компонентов: контактной группы, теплового реле и магнитного пускателя.

Контактная группа состоит из двух контактов, которые при отключении цепи разъединяются. Они выполнены из материала высокой прочности, что обеспечивает долгий срок службы расцепителя.

Тепловое реле контролирует температуру в электрической цепи. При превышении допустимой температуры, которая обычно определяется нагрузочными характеристиками расцепителя, тепловое реле срабатывает и подает сигнал на магнитный пускатель.

Магнитный пускатель в свою очередь отключает электрическую цепь в случае короткого замыкания. При этом он создает магнитное поле, которое прилипает к контактам и разъединяет их.

Конструкция расцепителя ABB S2C A2

Расцепитель ABB S2C A2 – это электромеханическое устройство, состоящее из контактной группы, механизма привода и системы защиты. Контактная группа включает в себя две соединительные контактные пластины – основную и вспомогательную, между которыми происходит размыкание электрической цепи.

Привод расцепителя осуществляется при помощи электродвигателя или пружин. При этом, пружинный привод применяется для расцепителей с номинальным значением тока до 1600 А, а электрический для токов свыше 1600 А. По принципу защиты, расцепитель ABB S2C A2 работает на основе токовой защиты, которая срабатывает при превышении значений номинального тока.

Расцепитель ABB S2C A2 обладает следующими особенностями конструкции:

1. Монтажные пластины для установки на дин рейку

2. Разъемы для подключения проводов

3. Регулируемые угловые клеммы для подключения квадратных проводов

4. Система блокировки для предотвращения случайной смены устройства

5. Степень защиты от воздействия внешней среды – IP20

6. Контакты изготовлены из высококачественных материалов и обеспечивают стабильную работу устройства

При выборе расцепителя обязательно необходимо учитывать показатели токовой и напряженной защиты, число полюсов, режимы работы и применение.

Применение расцепителя ABB S2C A2

ABB S2C A2 может использоваться в различных областях, где необходимо обеспечить надежную защиту электрических цепей, таких как:

• производство. Расцепитель ABB S2C A2 позволяет обеспечить безопасность работы оборудования и предотвратить возможные аварии и повреждения;

• жилая и коммерческая недвижимость. Расцепитель ABB S2C A2 устанавливается в электрощитовые и распределительные устройства домов, офисов и торговых центров, чтобы обеспечить защиту от коротких замыканий и перегрузок;

• на автомобилях и яхтах. Расцепитель ABB S2C A2 может использоваться для защиты электрических цепей, которые применяются на автомобилях и яхтах.

ABB S2C A2 — это надежный и универсальный расцепитель, который позволяет обеспечивать безопасность работы электрических цепей и устройств. Благодаря своей независимости от входного напряжения, он может использоваться в самых разных условиях. Установку и настройку устройства можно произвести даже без специальных знаний и навыков. В общем, ABB S2C A2 — это идеальная комбинация функциональности, безопасности и простоты в использовании.
